Летающее крыло под именем «Варя»


Наконец пришло время появиться на свет авиамодели, посвящённой моей племяннице Варваре.

Это у меня традиция такая давать имена моим моделям.

Наконец подобрал вариант для предстоящей постройки модели.

Долго выбирал.
Это должно получиться ЛК.

Вычерчиваю на бумаге, промеряю, ставлю размеры, переношу на потолочку и вырезаю.
После примерки вклеиваю детали на место.

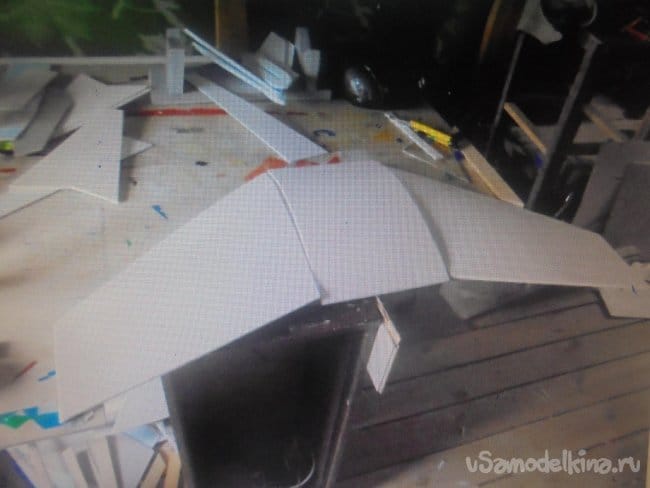

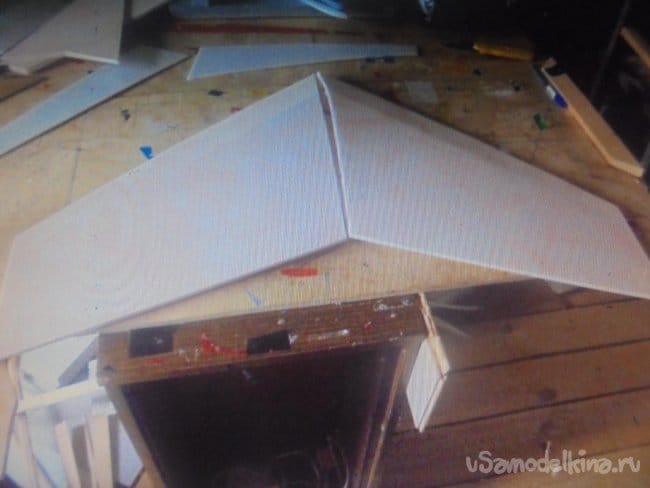

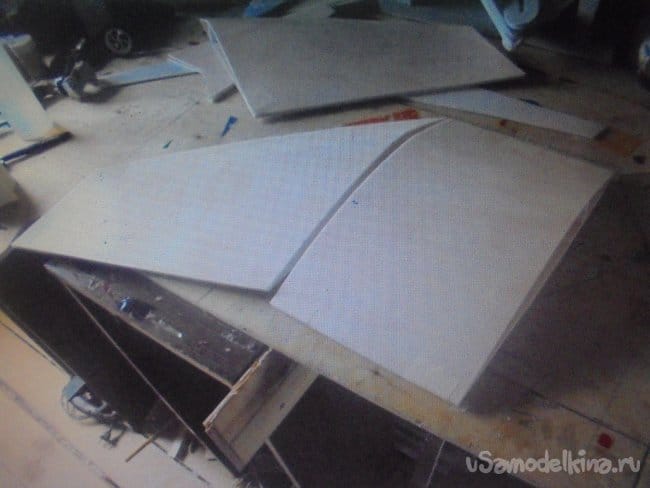

Крыло состоит из трех частей. Двух консолей и средней вставки.




Подготовка к монтированию сервомашинок.

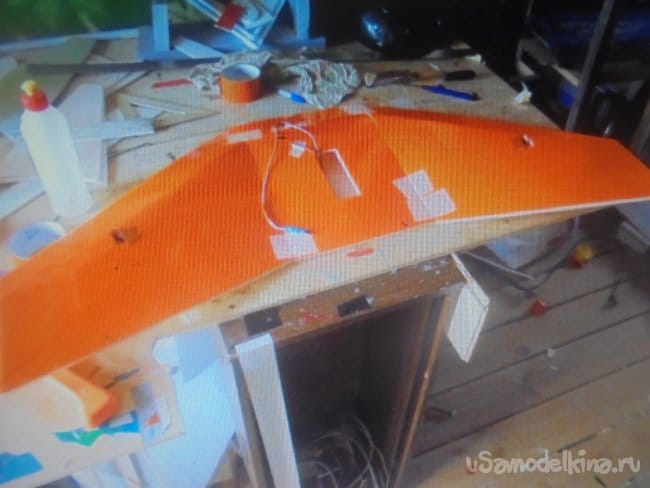

Крыло склеено, сервомашинки установлены, начинаю обтягивать цветным скотчем.

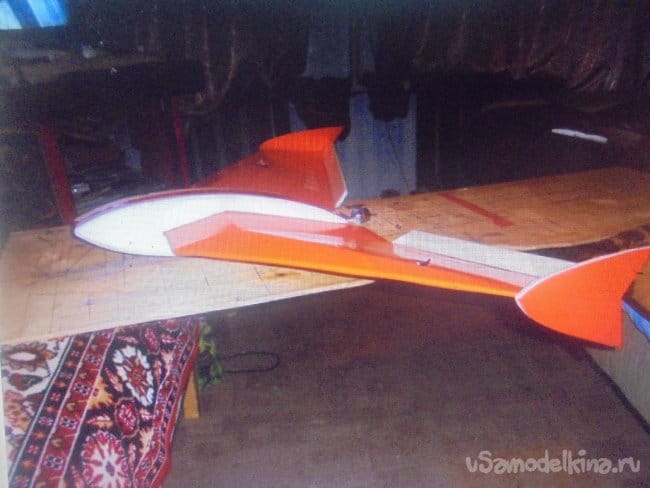

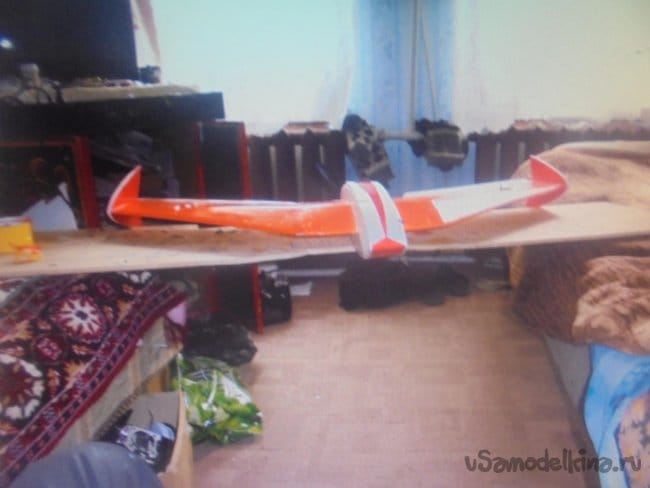

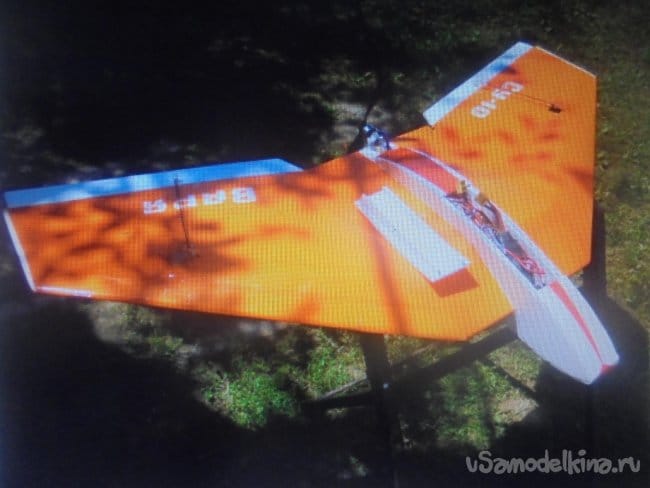

Модель с разных ракурсов.

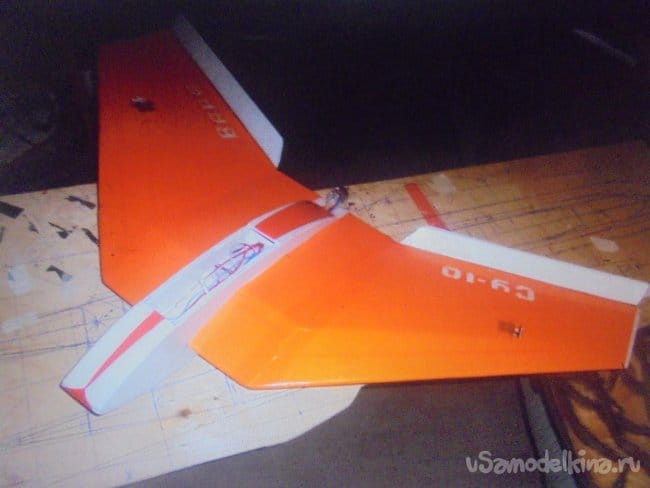

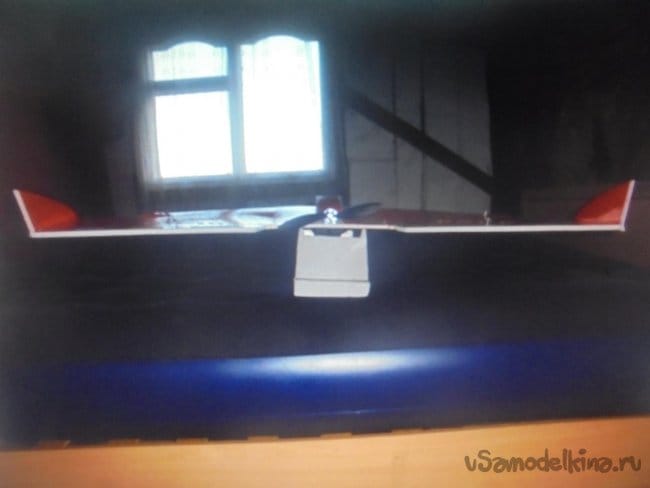

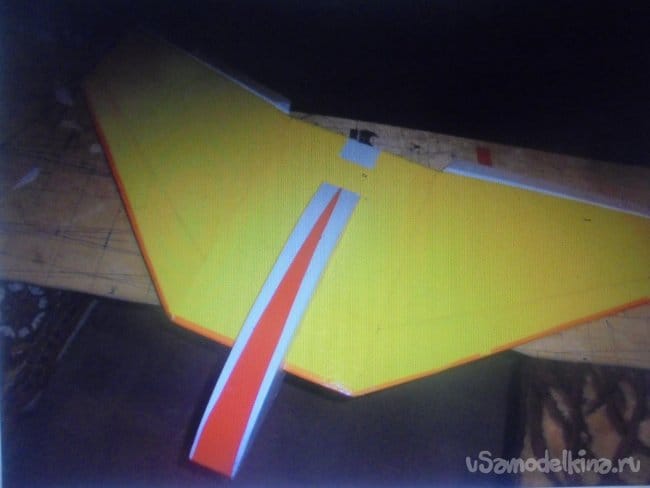

Сделал фюзеляж, теперь есть куда спрятать аккумулятор и всю электронику.
Теперь можно свободно передвигать аккумулятор, что бы попасть в ЦТ.

Очень даже красиво вышло.
Навесил элевоны.

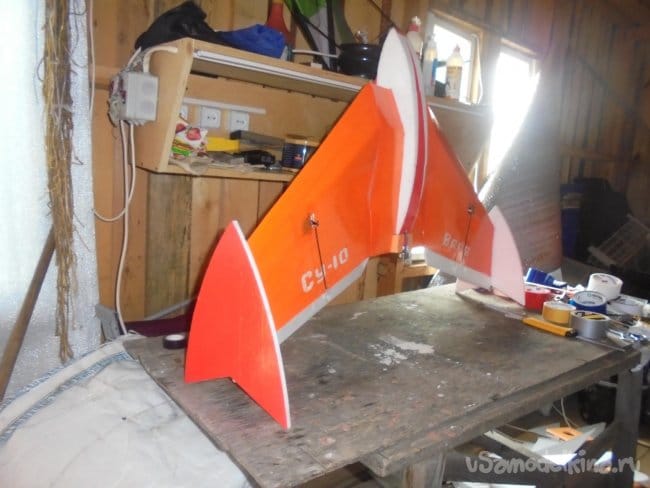

Вырезал заготовки для винглет, примерил.

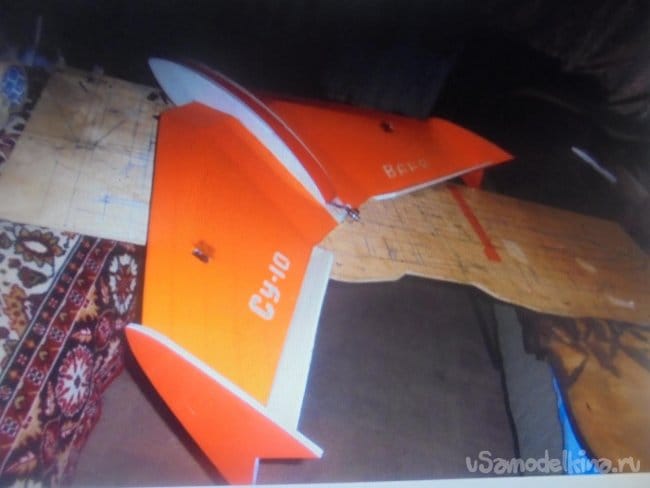

Вклеиваю винглеты , поставил сервомашинки и кабанчики, можно тяги подсоединять


Варюха уже представляет, как будет летать модель с нё именем.

Размеры модели.
Длина - 700 мм.
Размах - 1000 мм.
Вес пустой «тушки» - 300 г.

Мотор - AX 2308N 1100kv .
Винт - 8 х 3,5.
Регулятор 40 А.
Сервомашинки - НХТ-900
Аккумулятор - 3S 1300

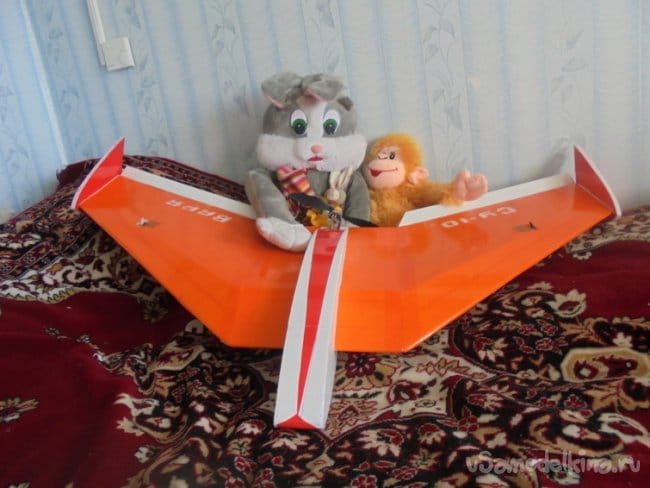

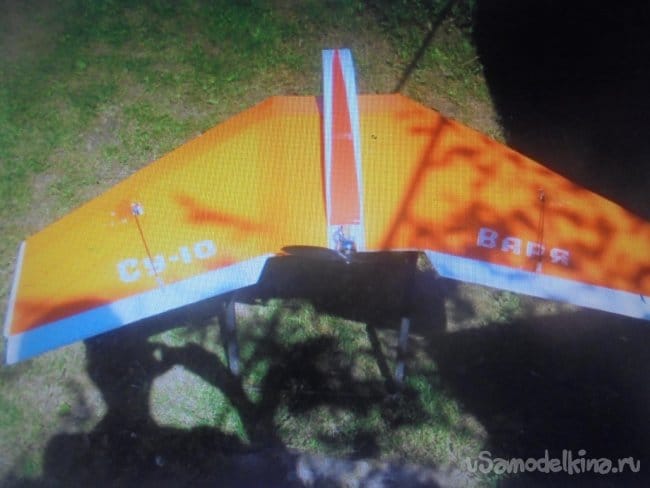

Модель вот такая получается!

«Генеральный конструктор» с «главным инженером» приняли работу.

Исправил допущенные ошибки.

Профиль крыла обычный – низ прямой, верх выпуклый.



Крыло не имеет V угла.
Провёл несколько экспериментов с винглетами, в конечном счёте снял их.

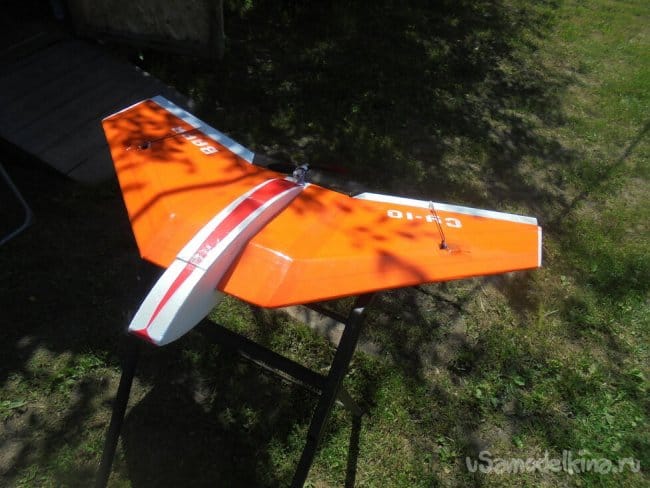

Наступил волнующий момент испытания модели.

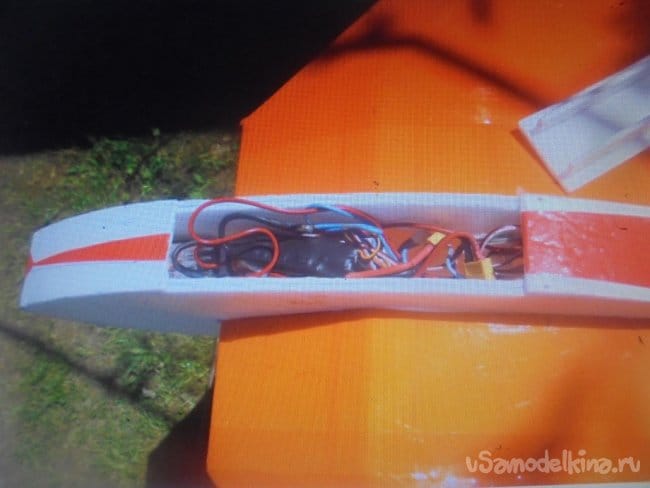

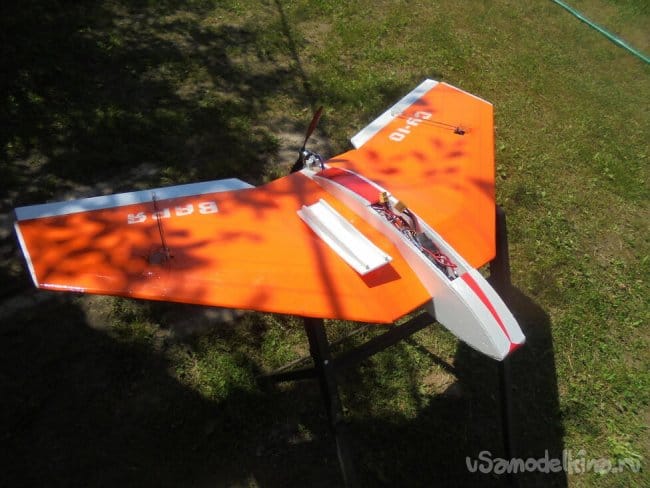

Тут находится вся электроника.

Получил от Варварки жест одобрения за модель, которую назвал её именем.

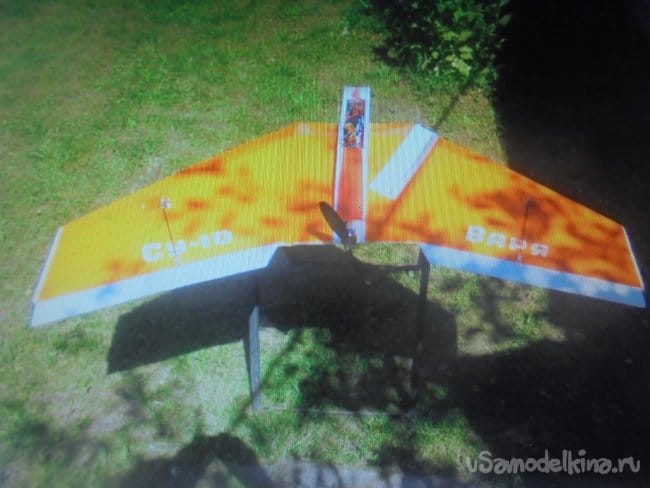

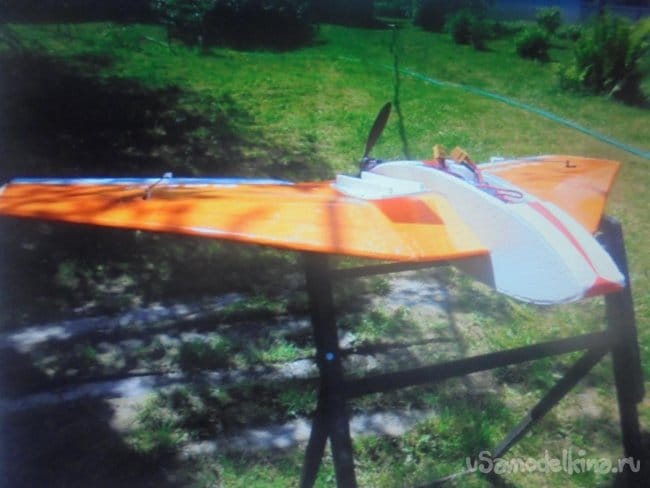

Осмотр перед первым полётом.

Кому будет посвящена следующая модель, ещё не решил.
