Здравствуйте уважаемые авиамоделисты.
Сейчас я покажу вам свою новую авиамодель «Ворон» АлиС – 609 СВ – 260.
Ворон (лат. Corvus corax) — это крупная птица из семейства врановых, самый большой представитель отряда воробьинообразных.

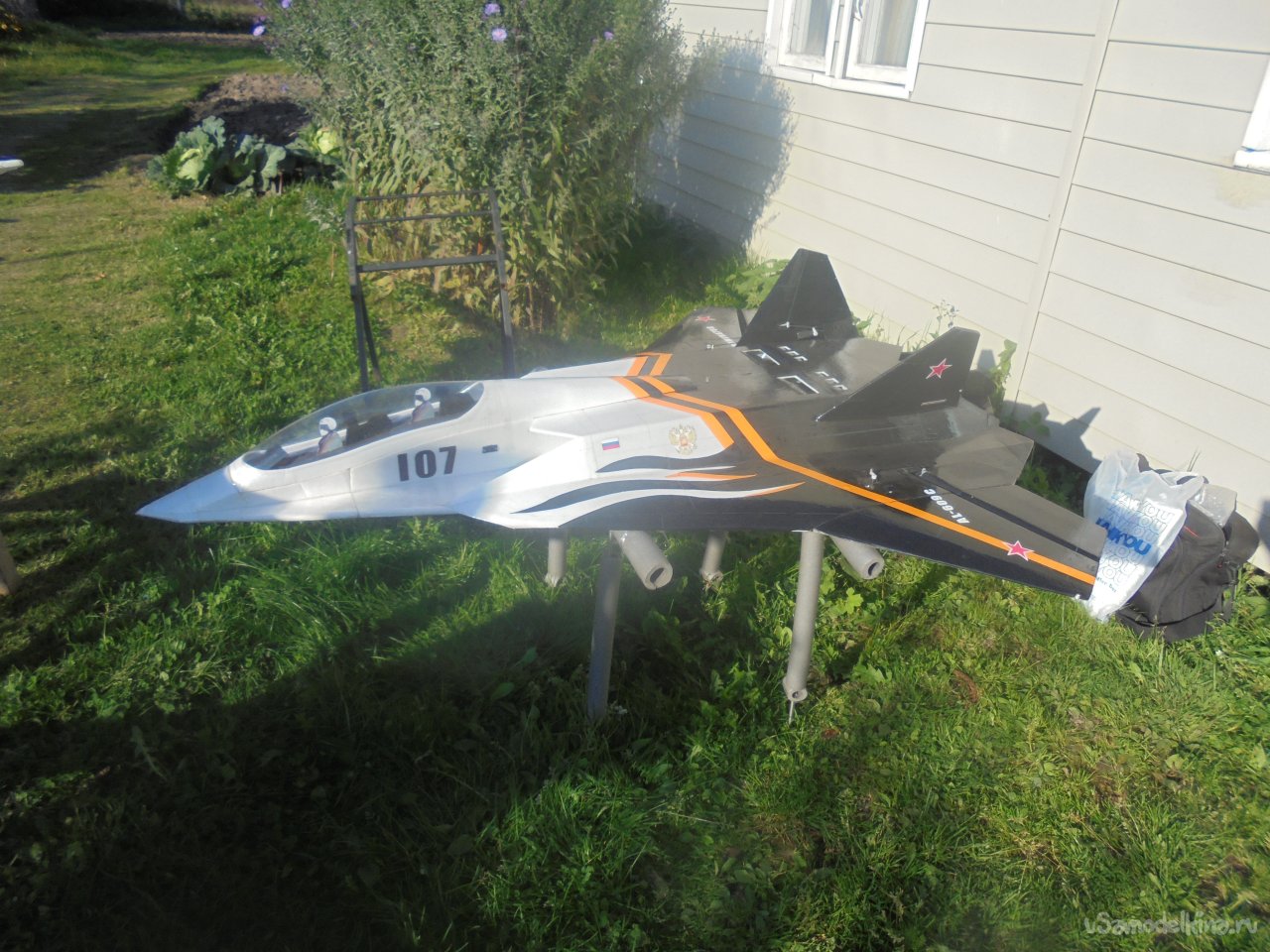

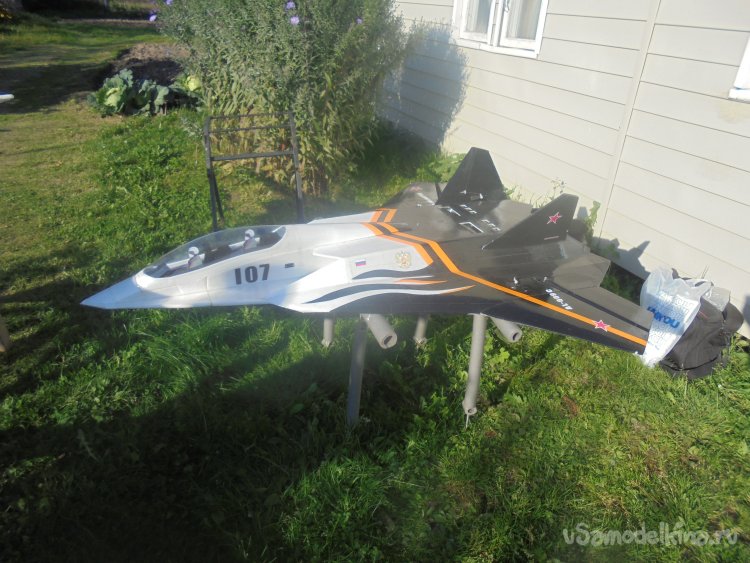

Кто бы мог себе представить авиамодель Сергея Александрова « Доминатор» в виде летающего крыла?
Бред, да и только…
Но вот в моей «больной» голове , вдруг, возникла такая идея – превратить истребитель в летающее крыло.

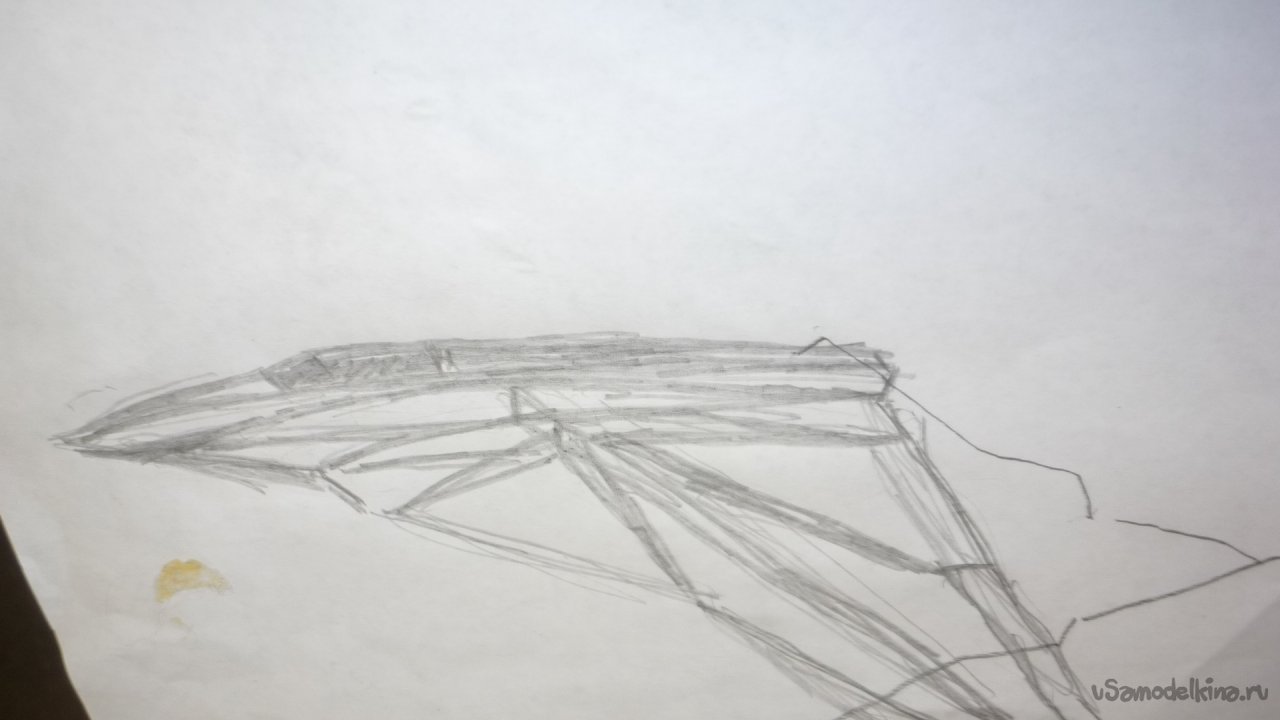

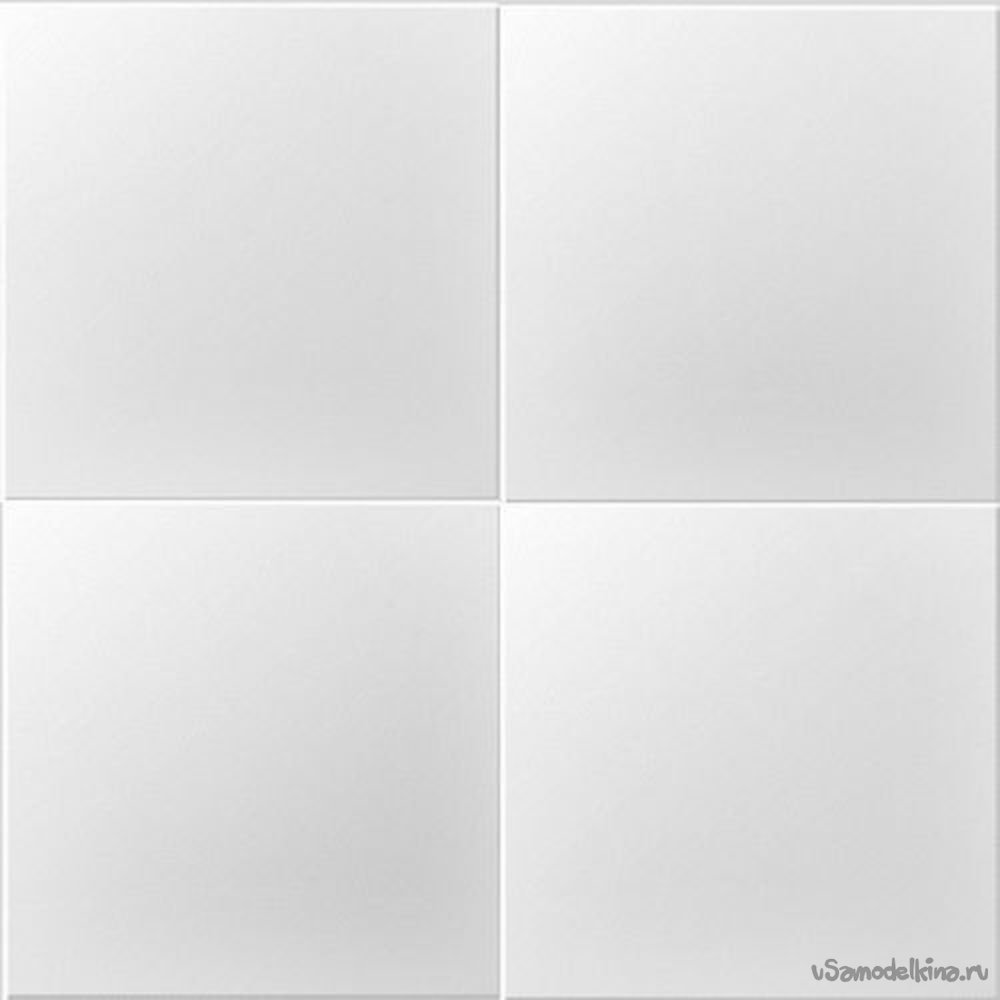

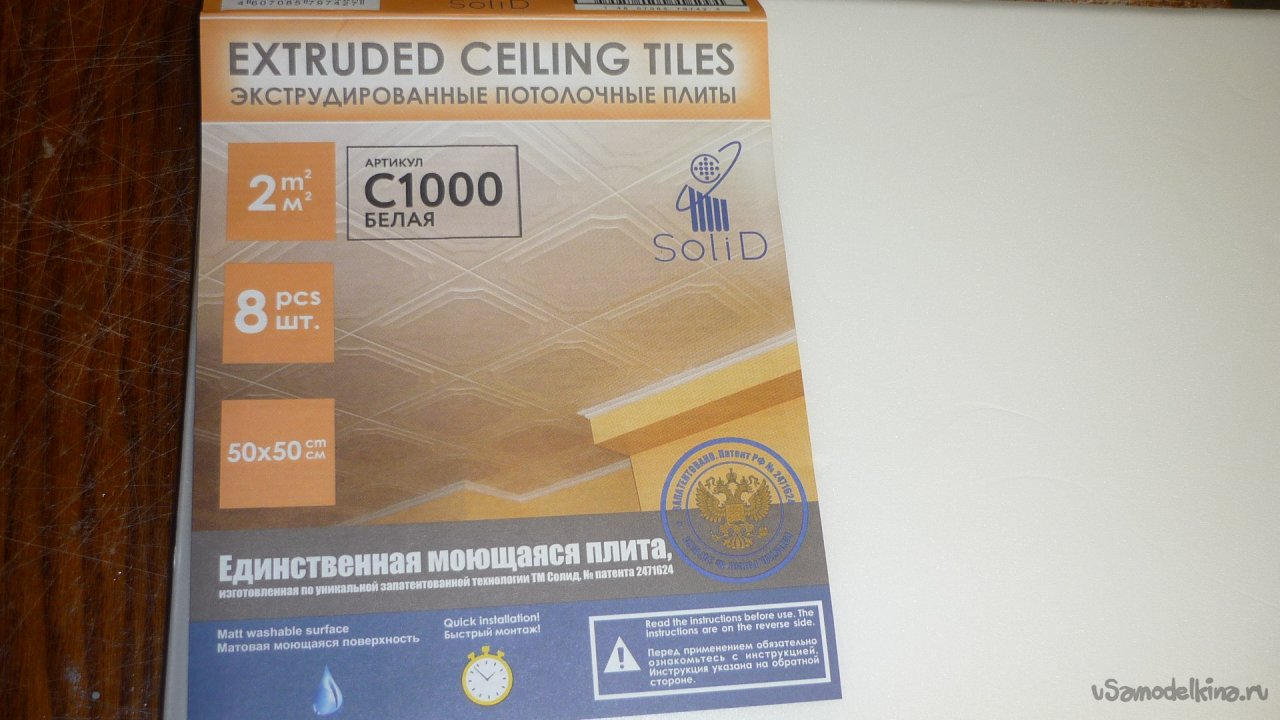

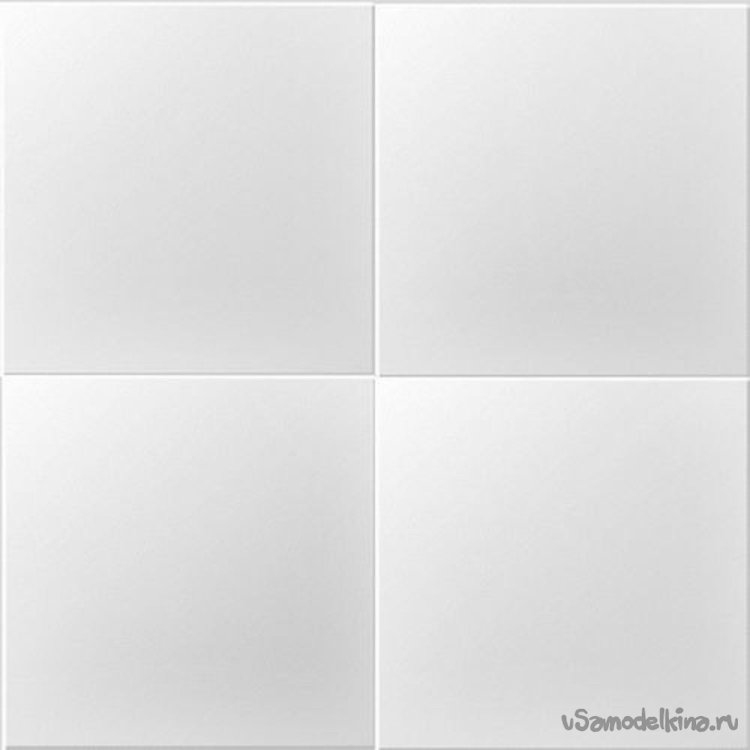

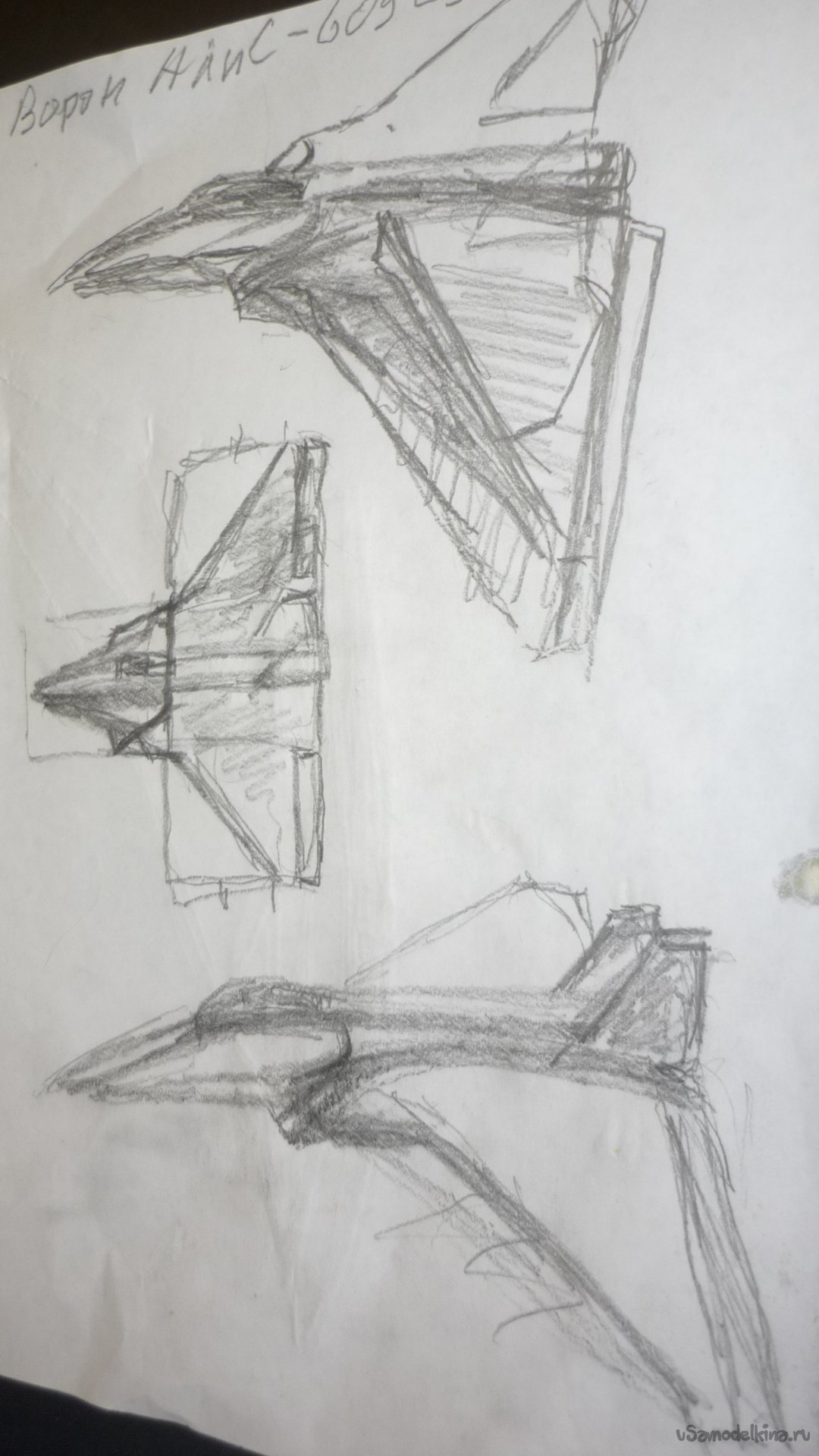

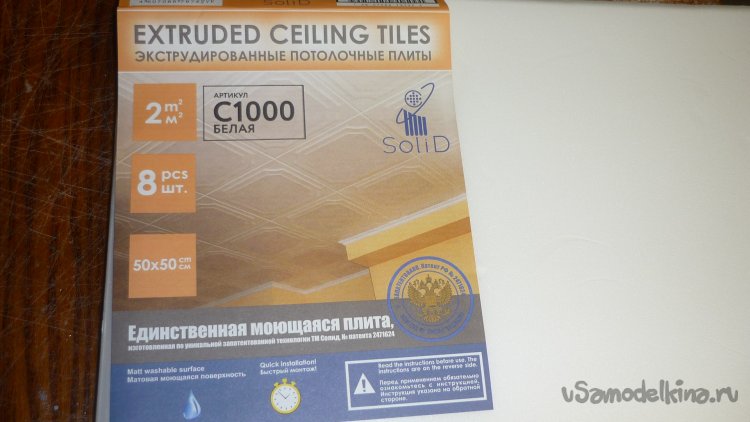

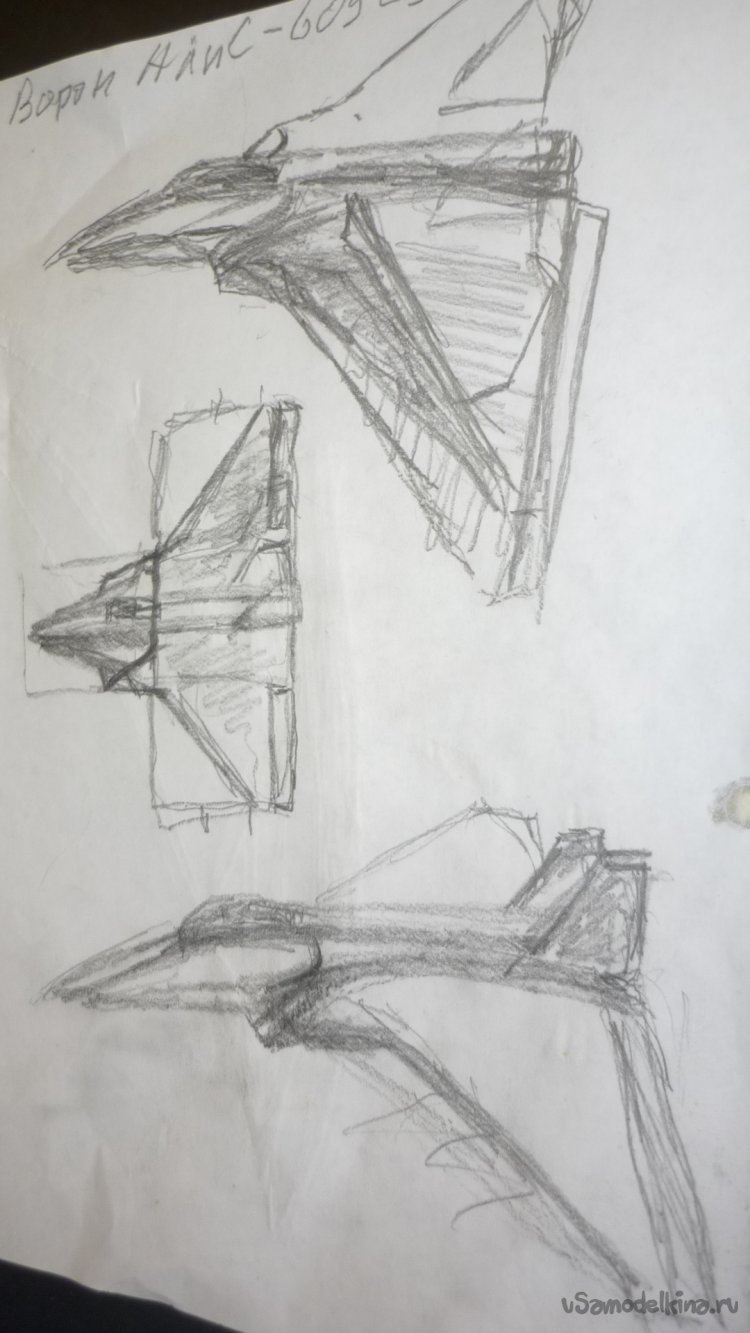

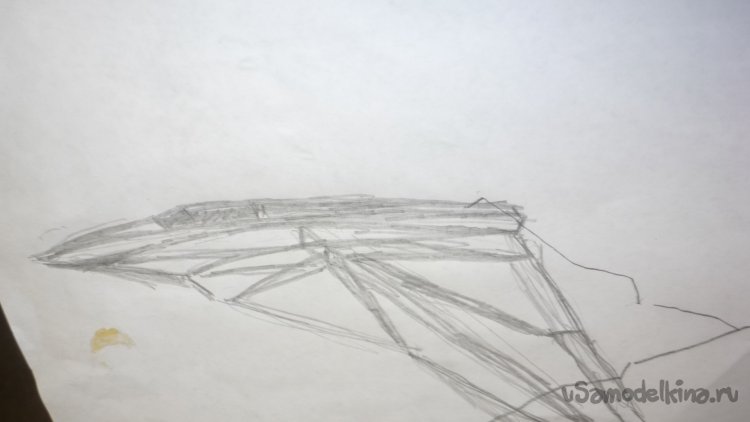

Сделал несколько набросков, с учётом размещения контура модели на четырёх листах потолочной плитки. Обращаю ваше внимание на то, что размеров никаких нет. Все детали выкраиваются и вырезаются по месту их установки.

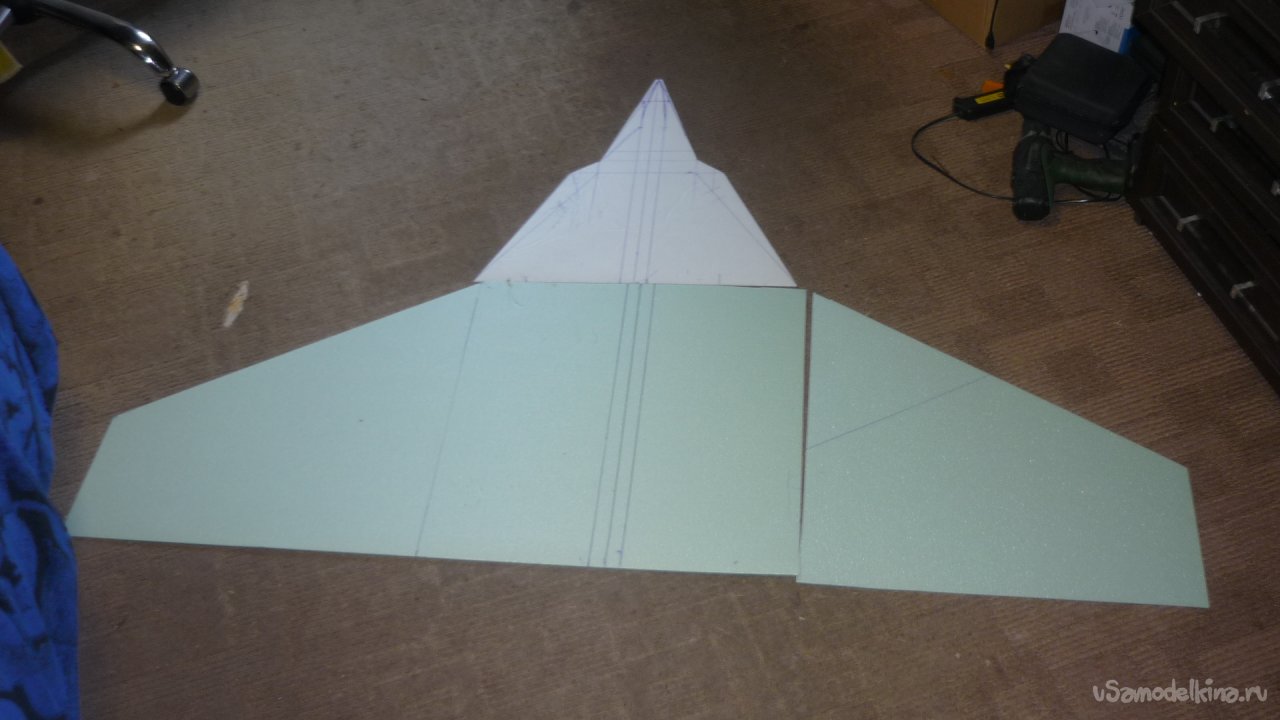

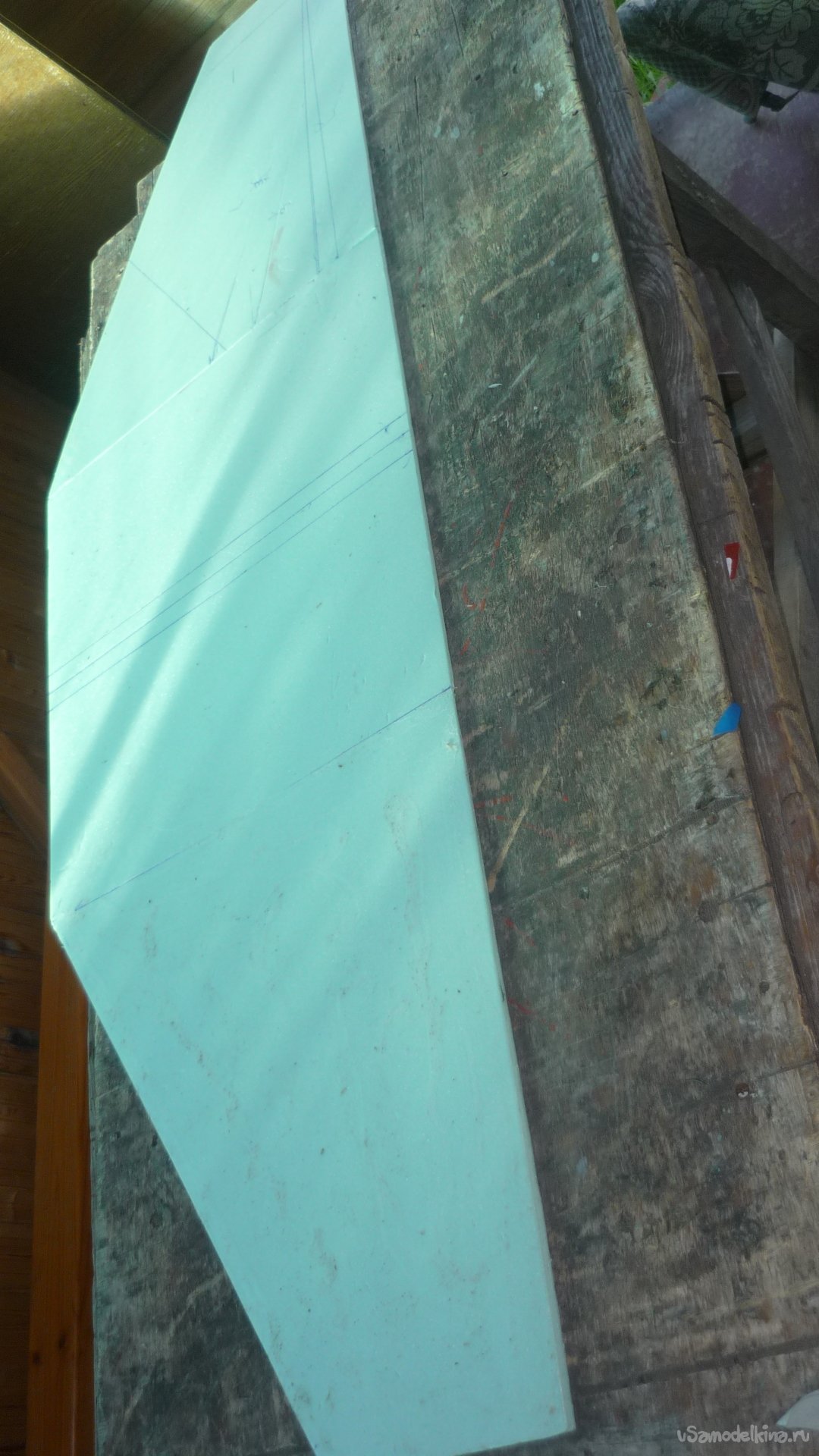

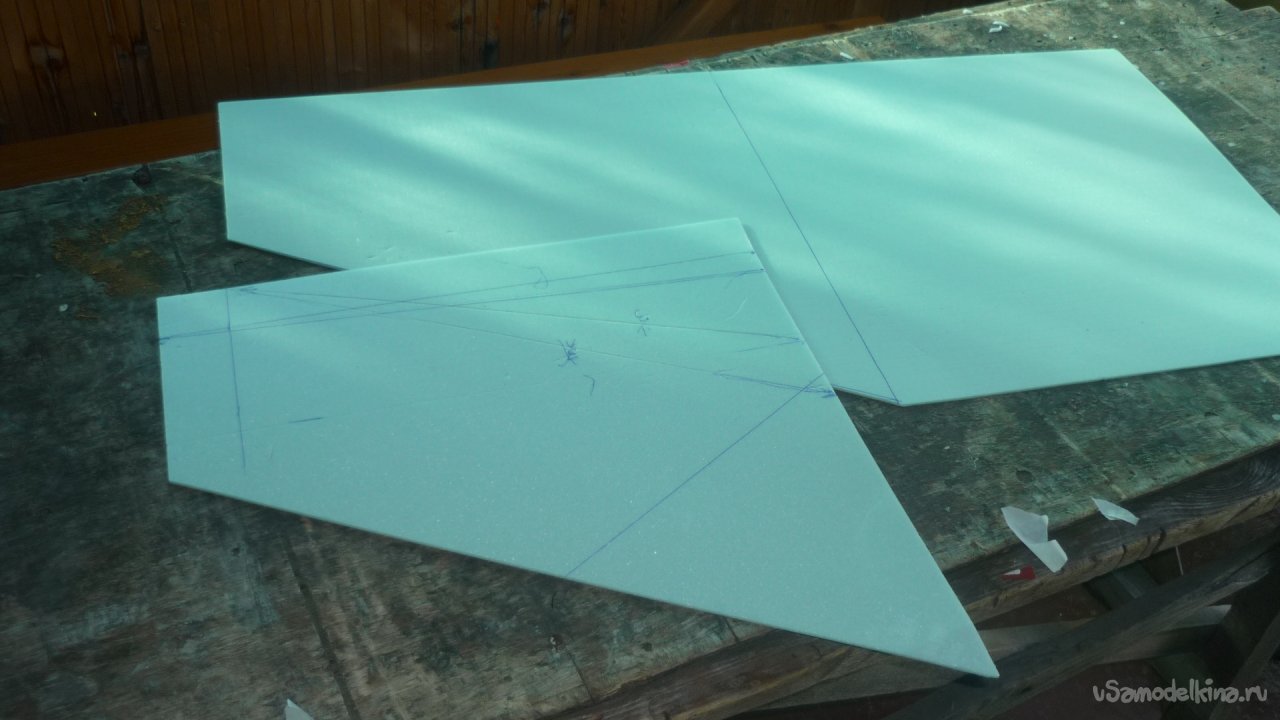

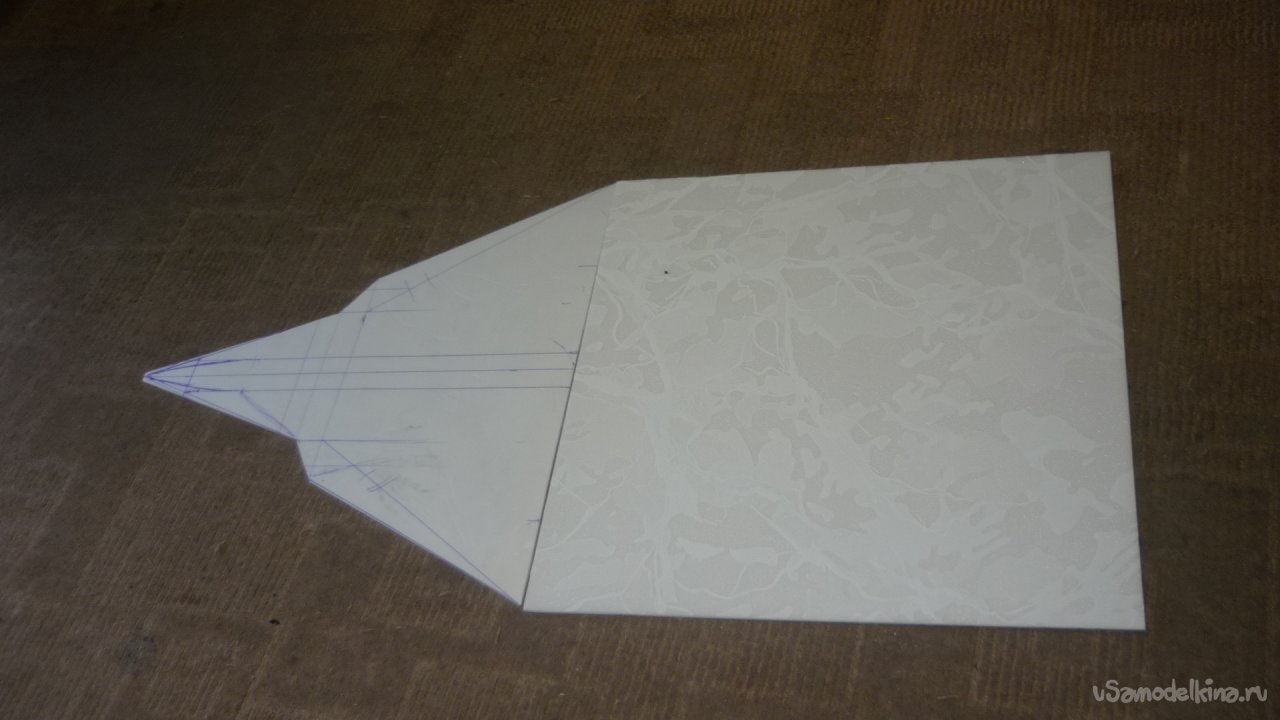

Сделал разметку размещения нервюр и лонжеронов.

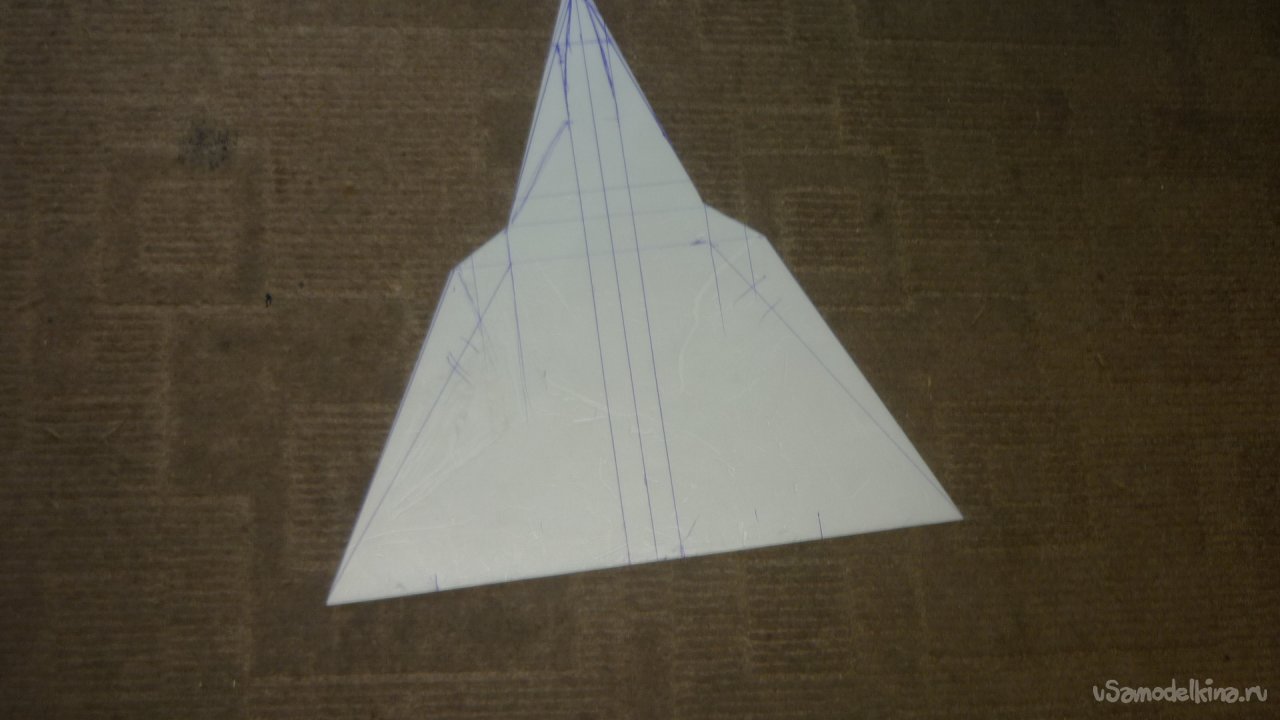

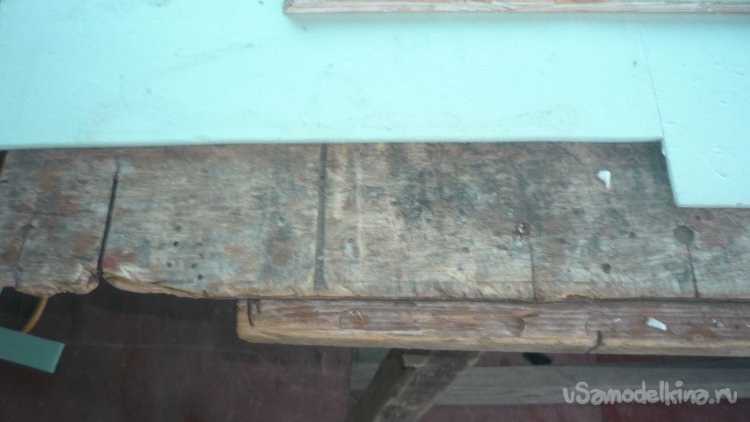

Потолочки хватило только на носовую часть нижней несущей обшивки модели.

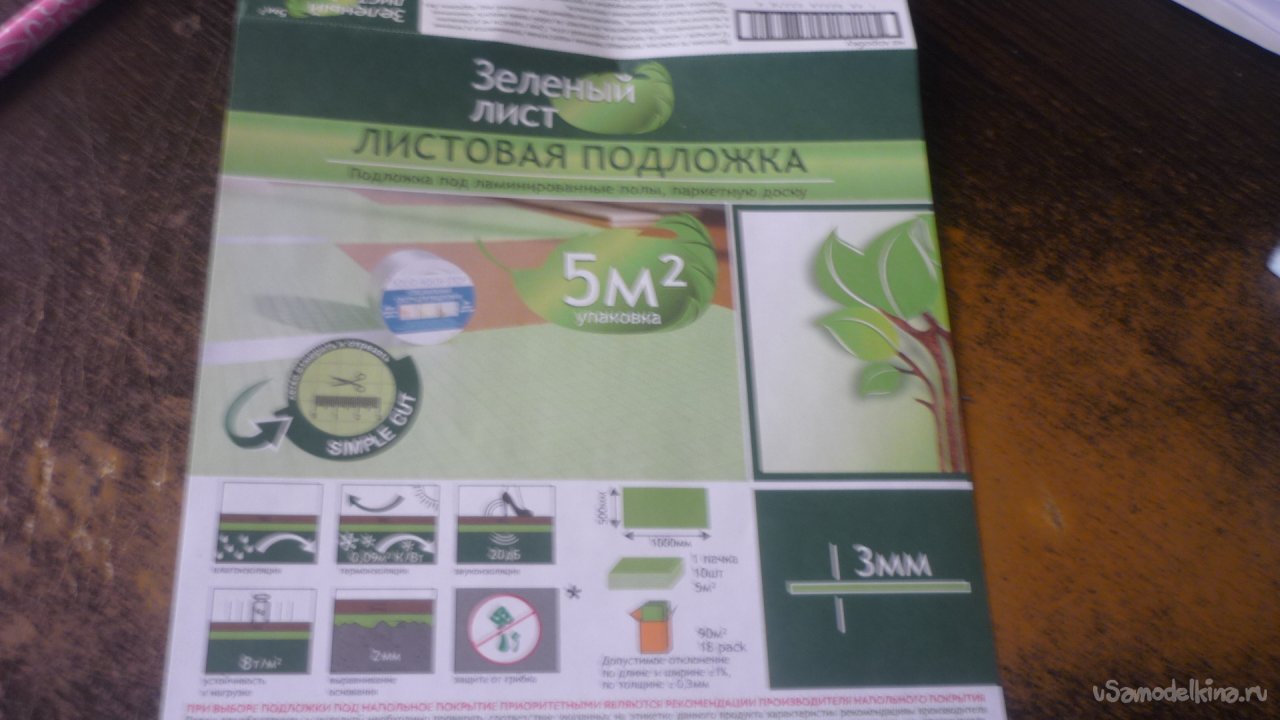

Поскольку у меня кончилась потолочке, пришлось использовать подложку под ламинат зелёного цвета.
Подложка имеет толщину 3 мм, это очень хрупкия и непрочный материал, поэтому использую её и клею в два слоя.

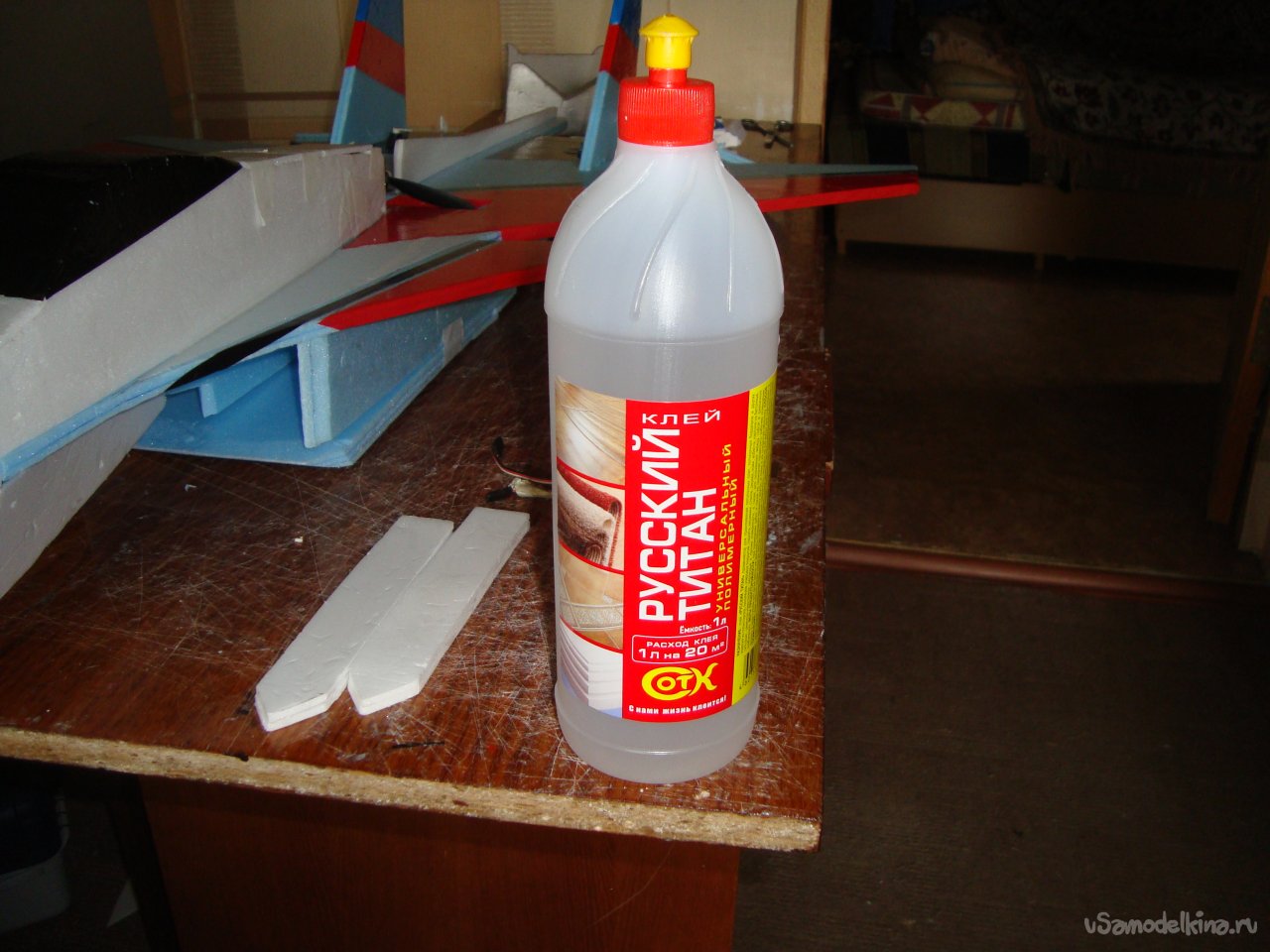

Кстати о клее. Я использую , при создании модели универсальный, полимерный, влагостойкий клей «РУССКИЙ ТИТАН»

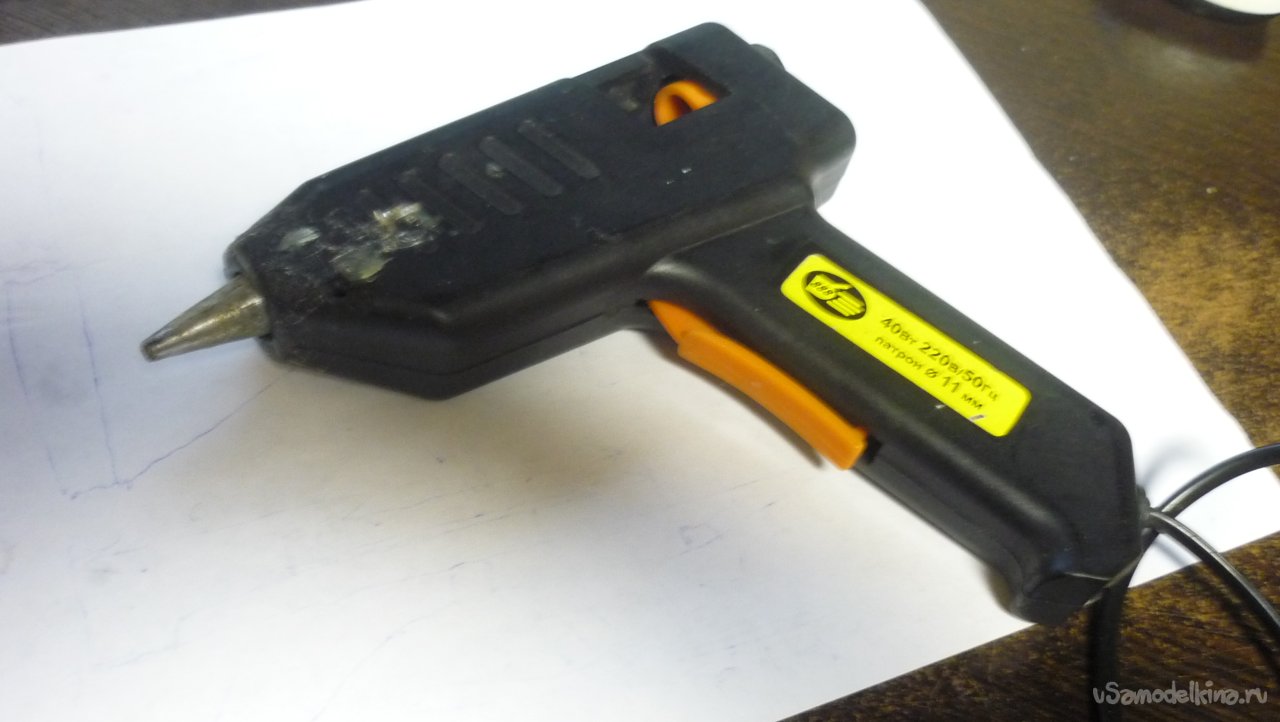

В некоторых случаях применяю клеевой термопистолет

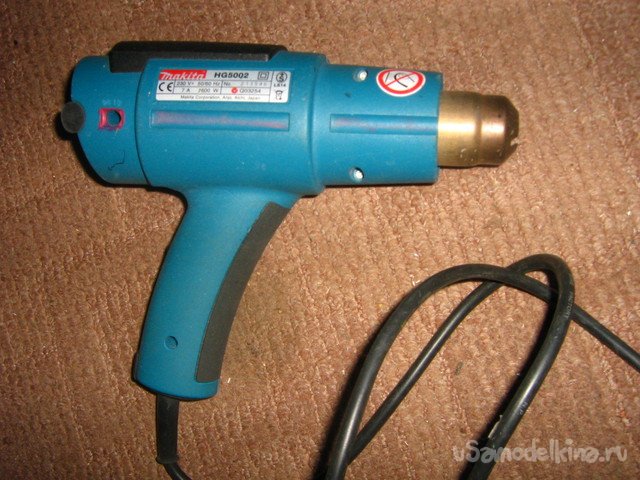

При необходимости, для придания нужной формы ке, использую технический фен.

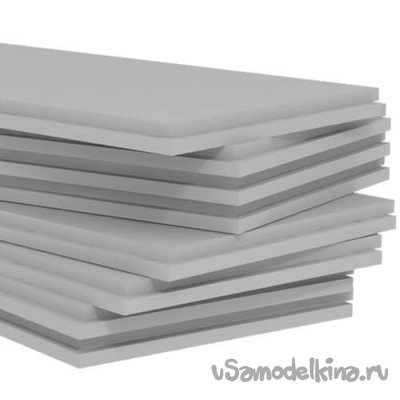

Кое где использую листовой утеплитель серого цвета, толщиной 20 мм.

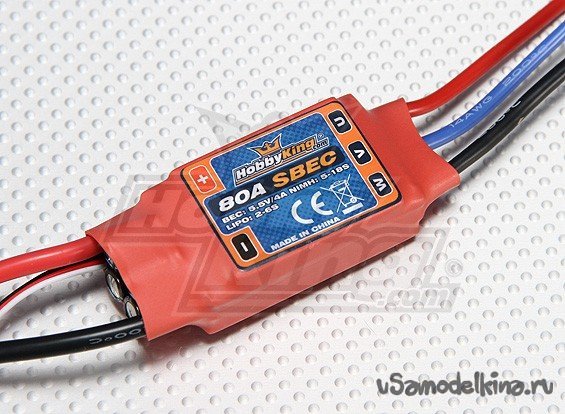

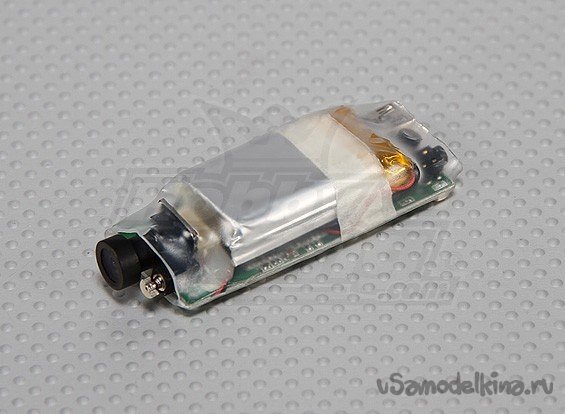

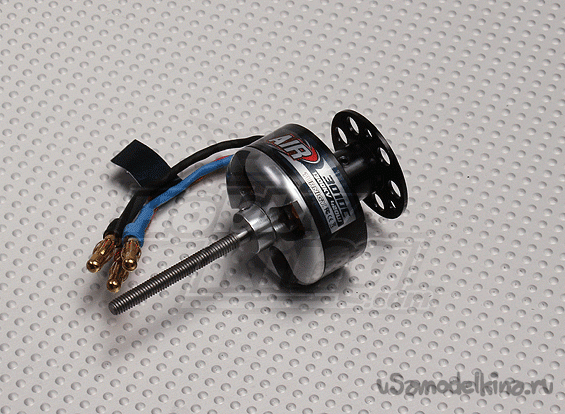

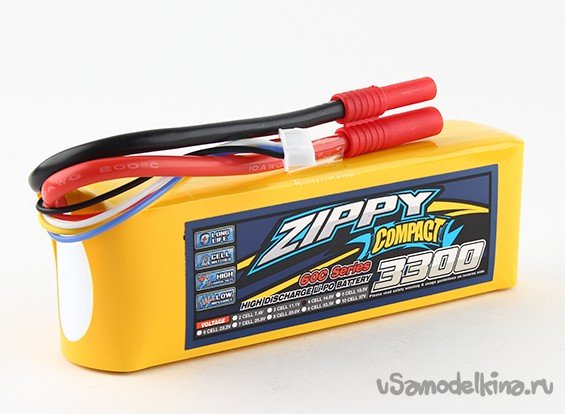

Это электроника.

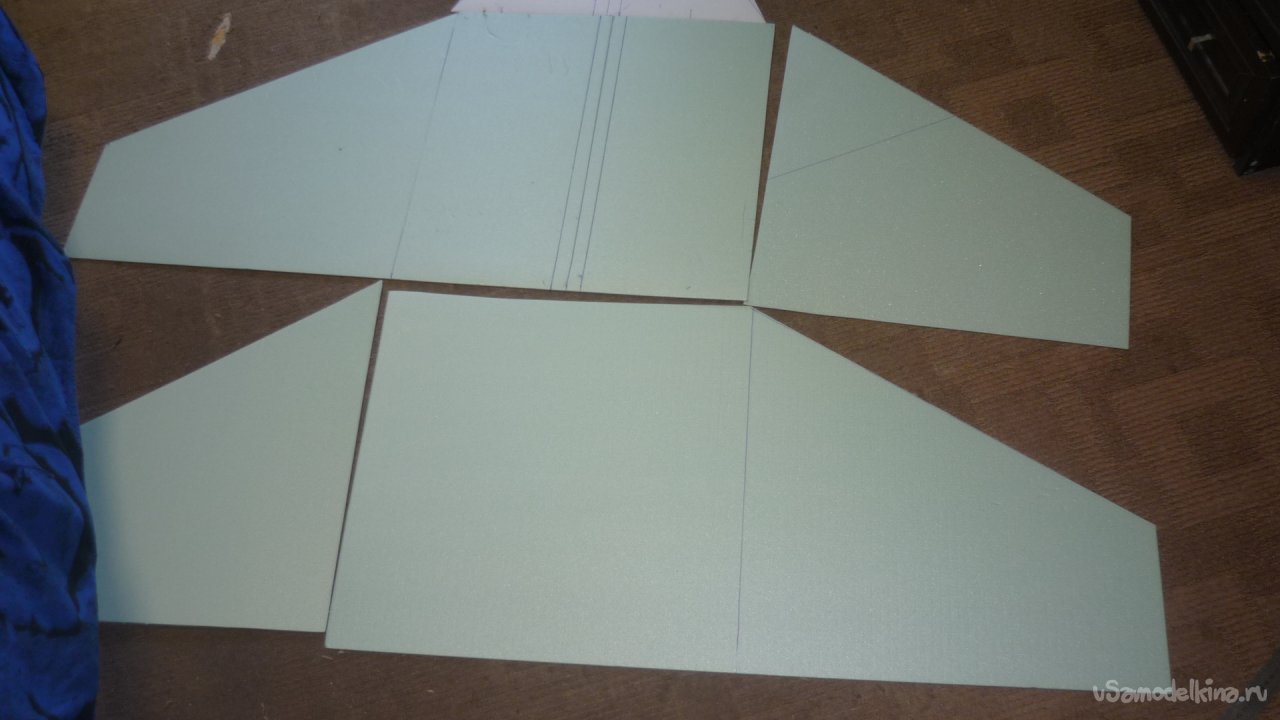

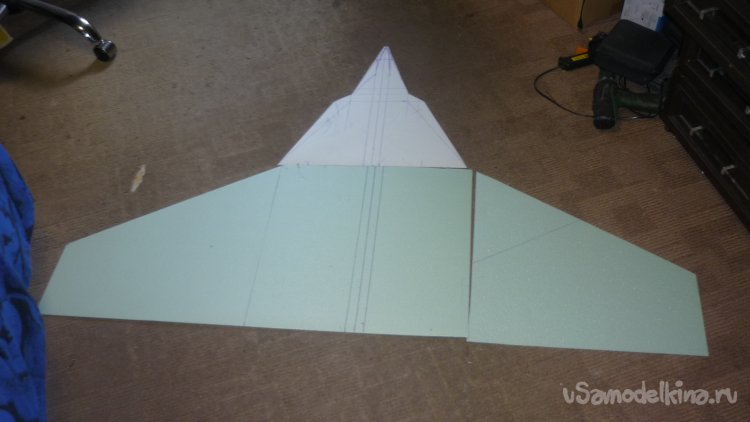

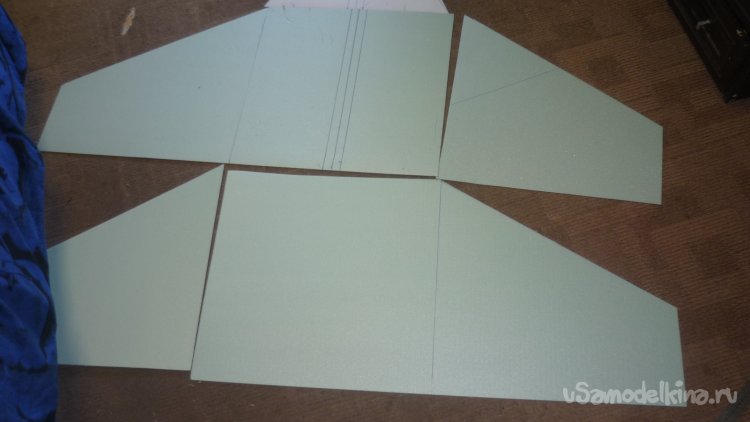

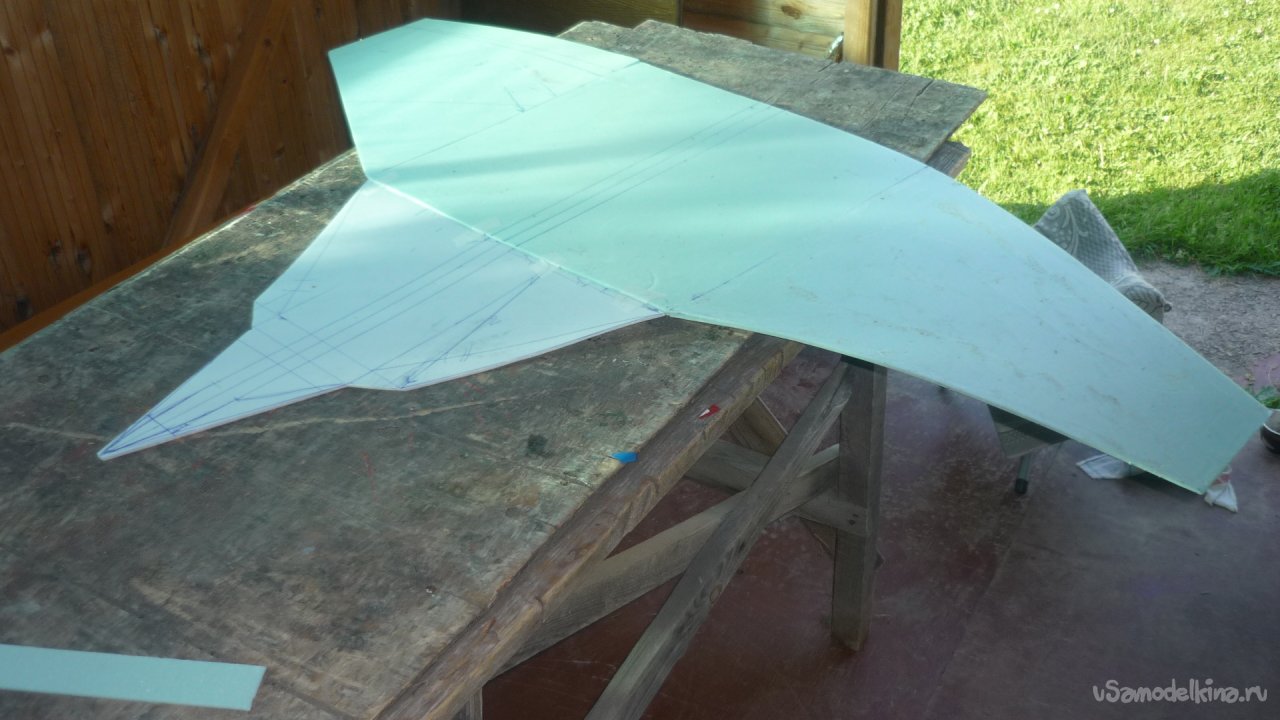

Короче , все заготовки нижней , несущей плоскости или обшивки выглядят вот так.

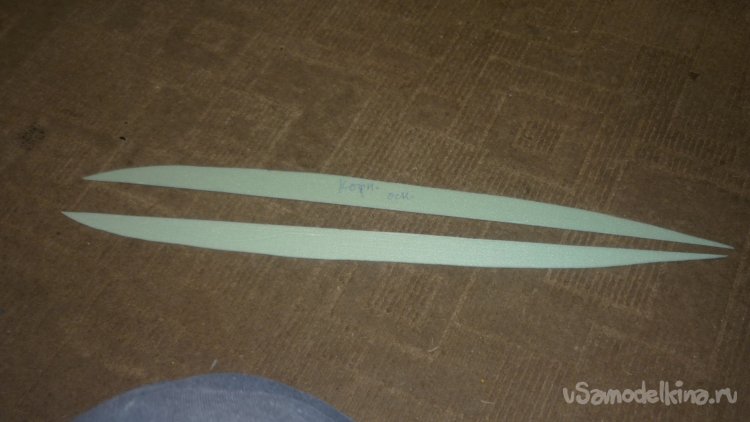

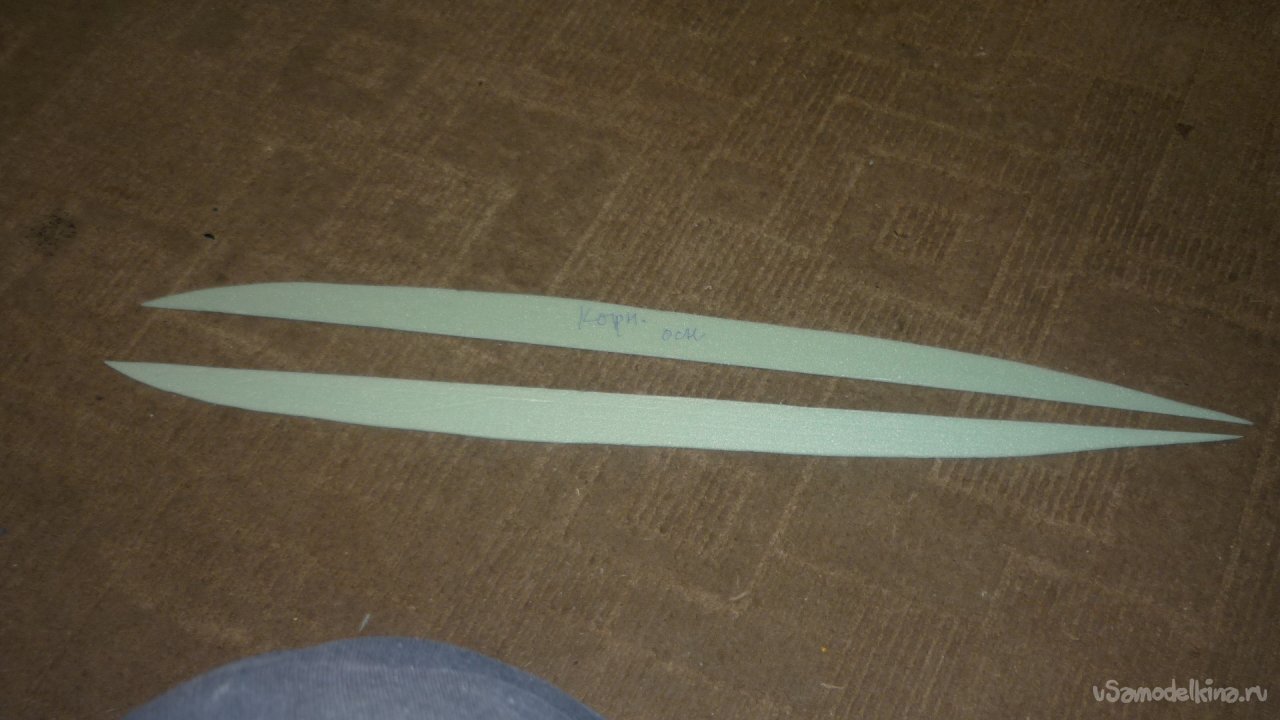

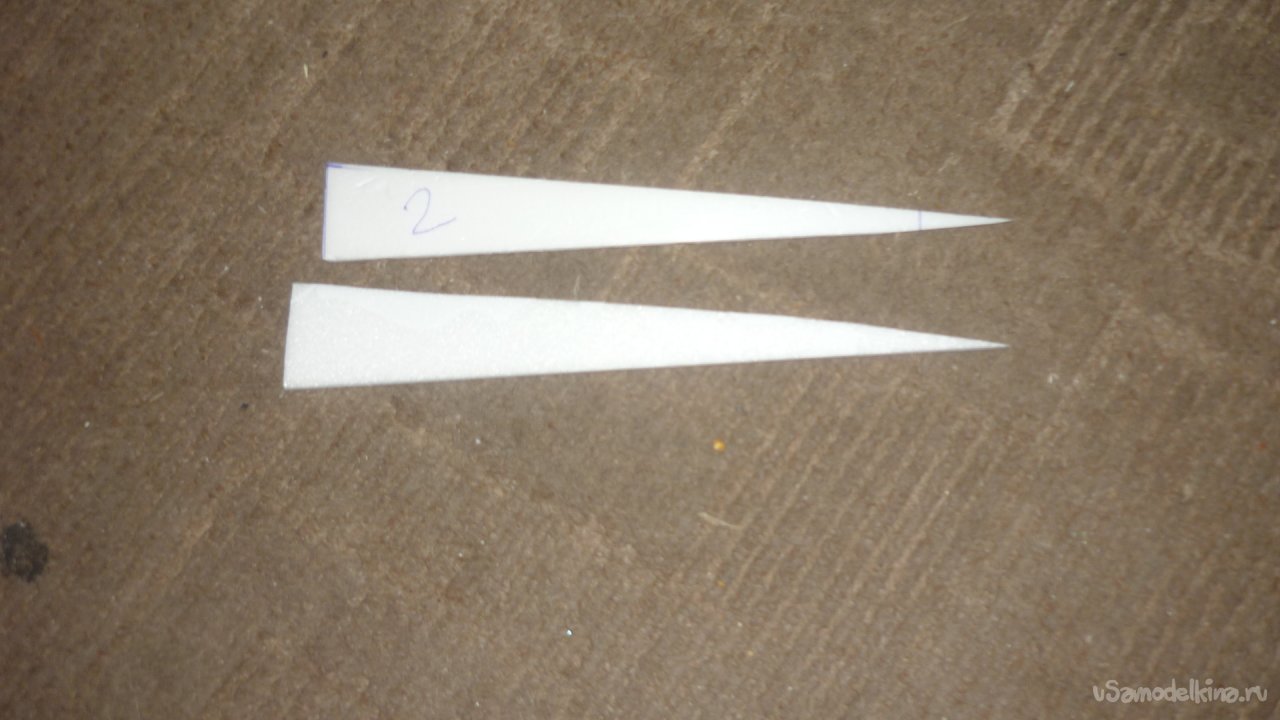

Вырезал заготовки корневых нервюр.

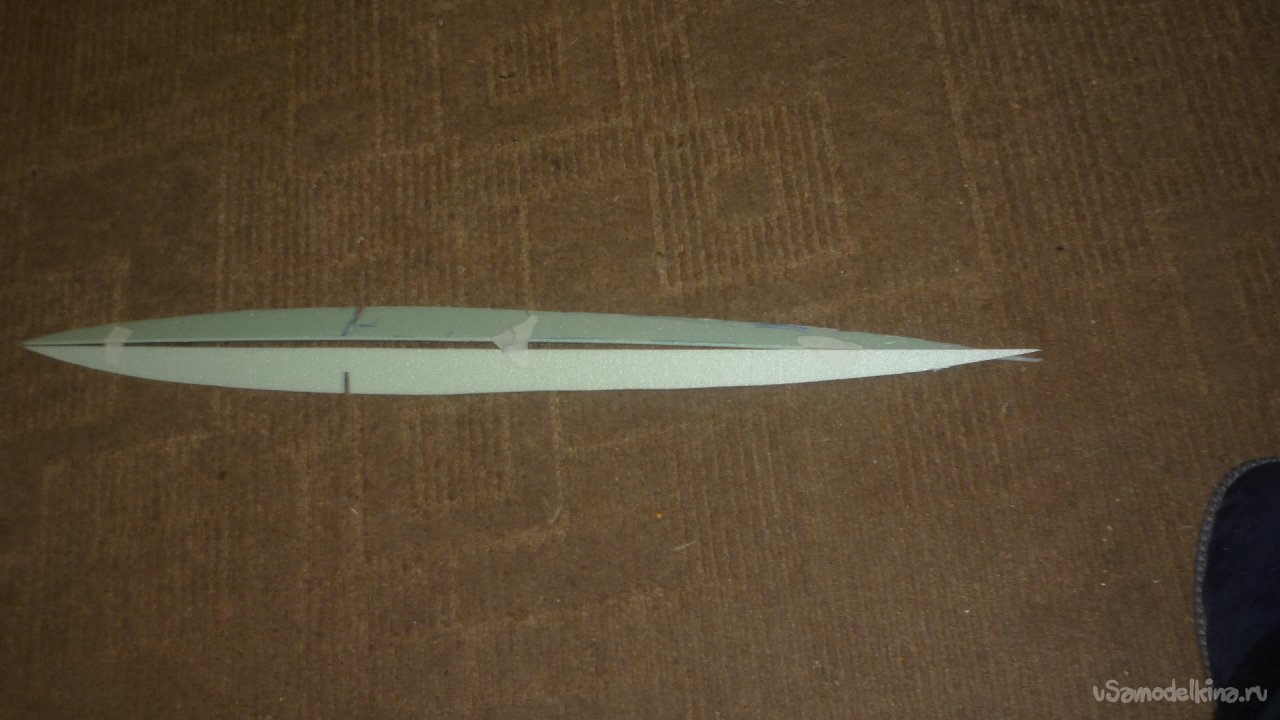

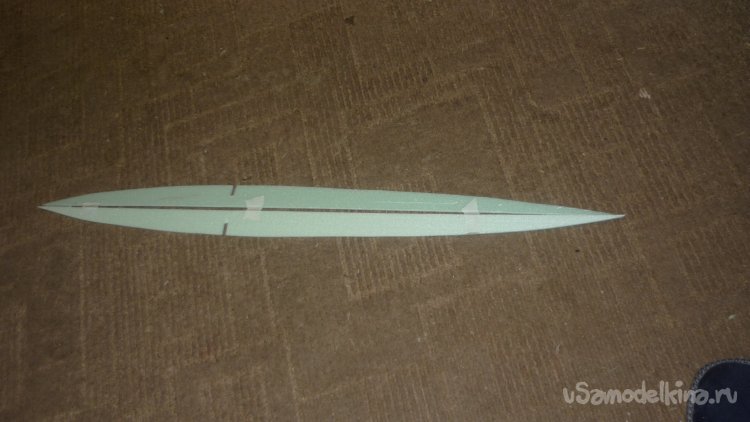

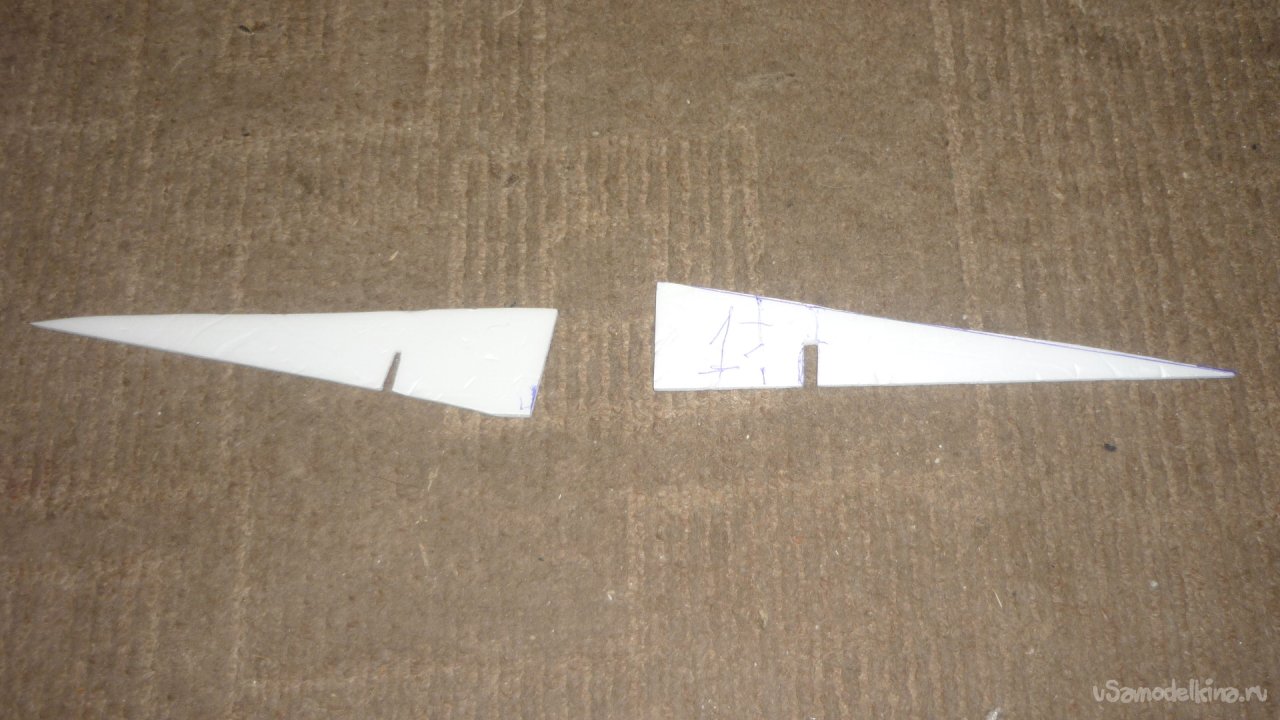

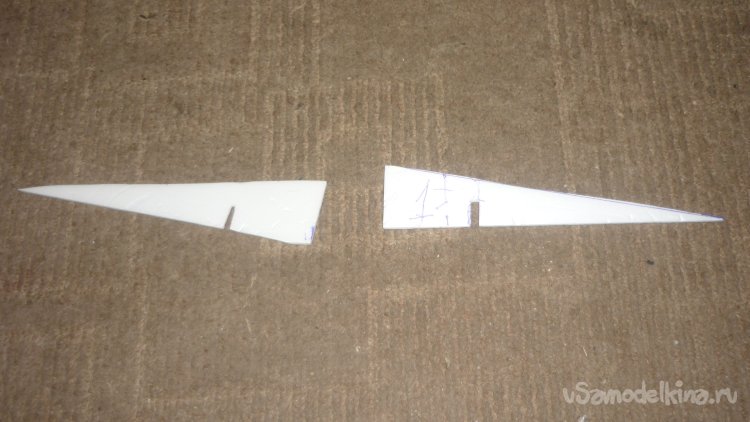

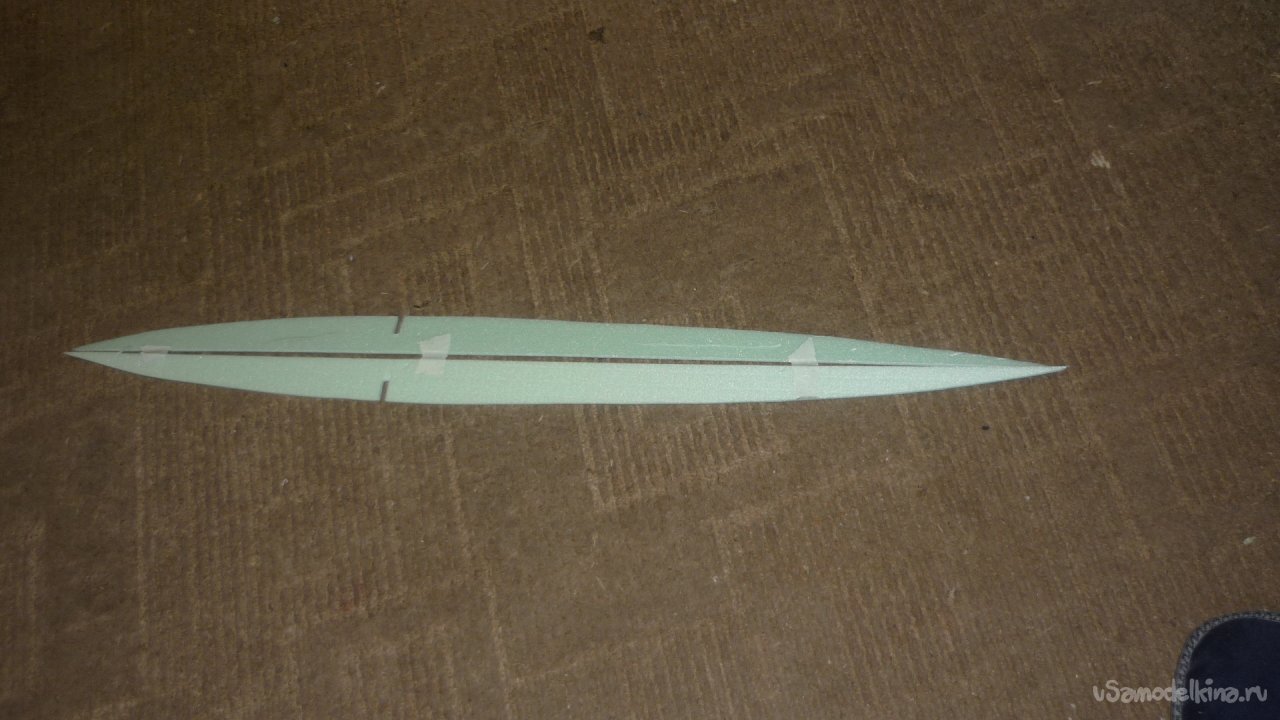

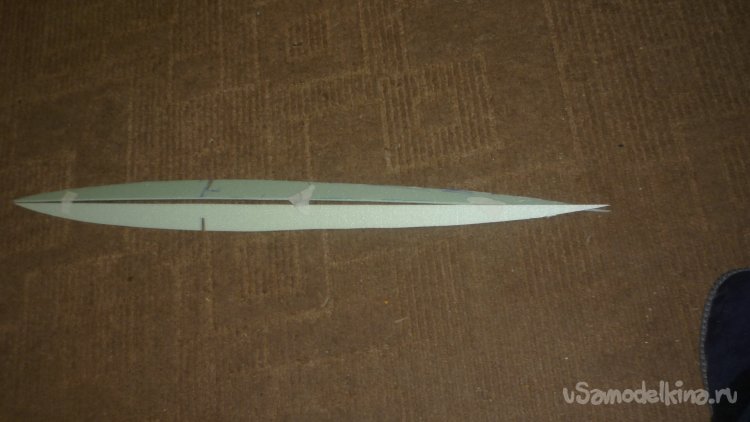

А это заготовки средних нервюр, они склеиваются в два слоя.

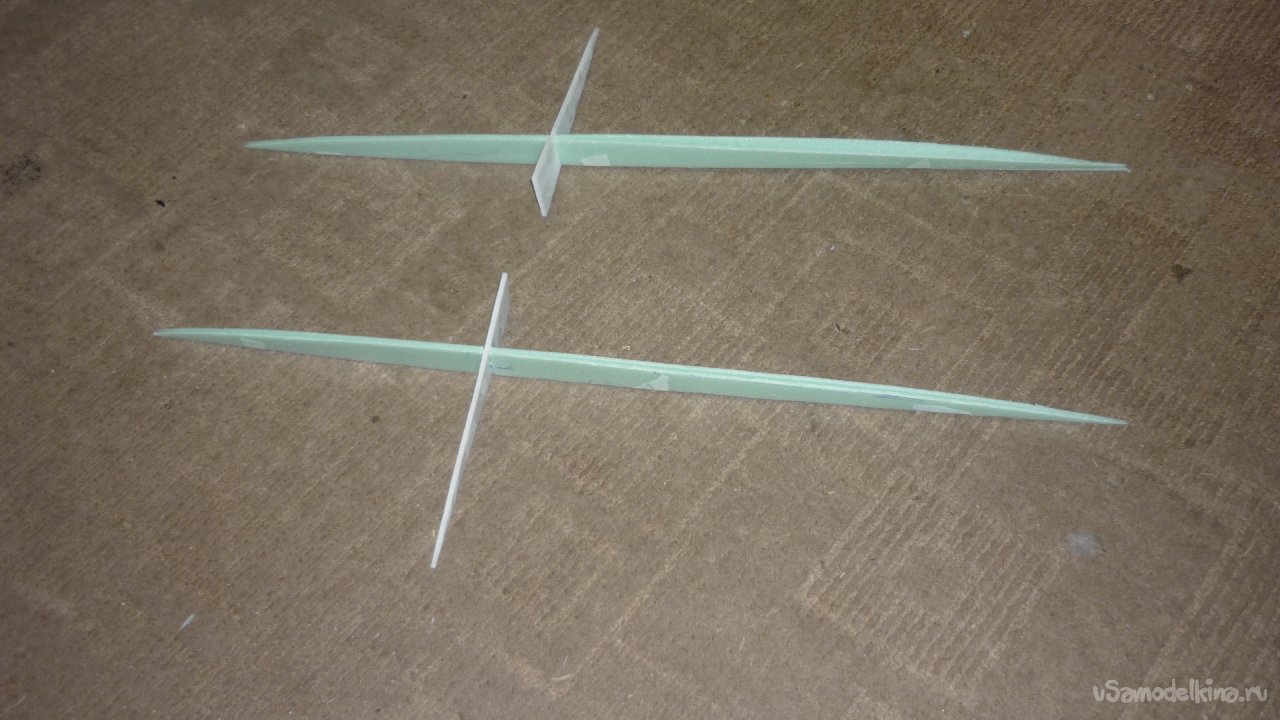

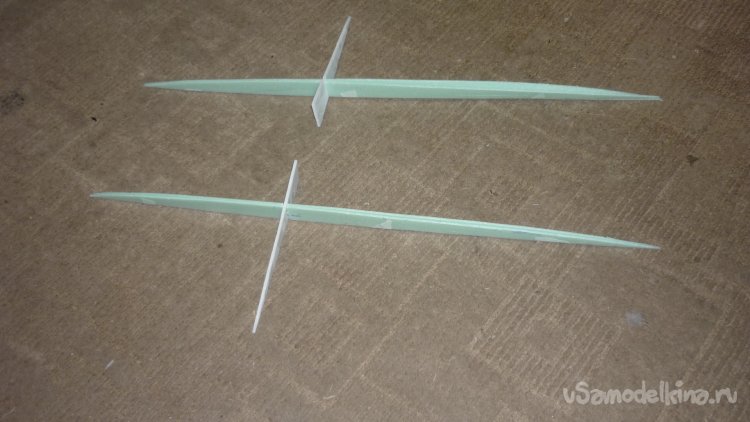

Пересечение лонжерона с средней нервюрой.

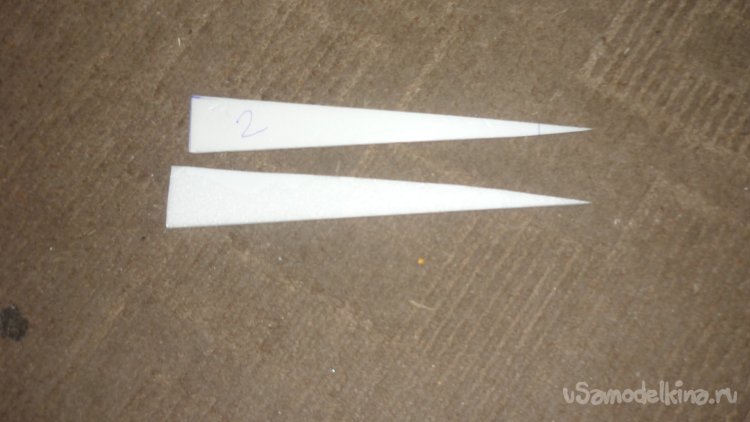

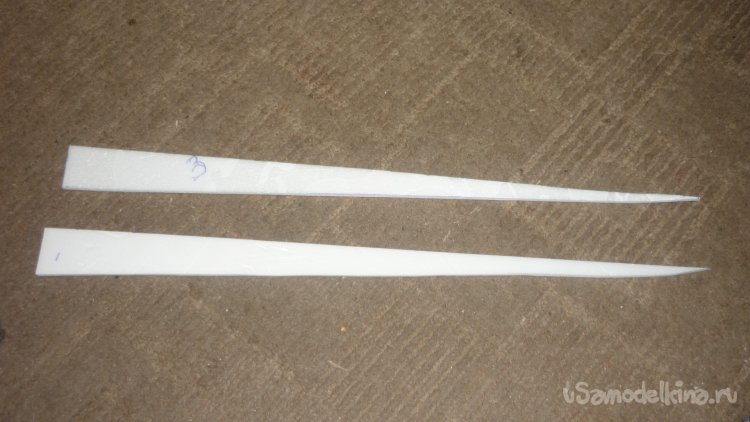

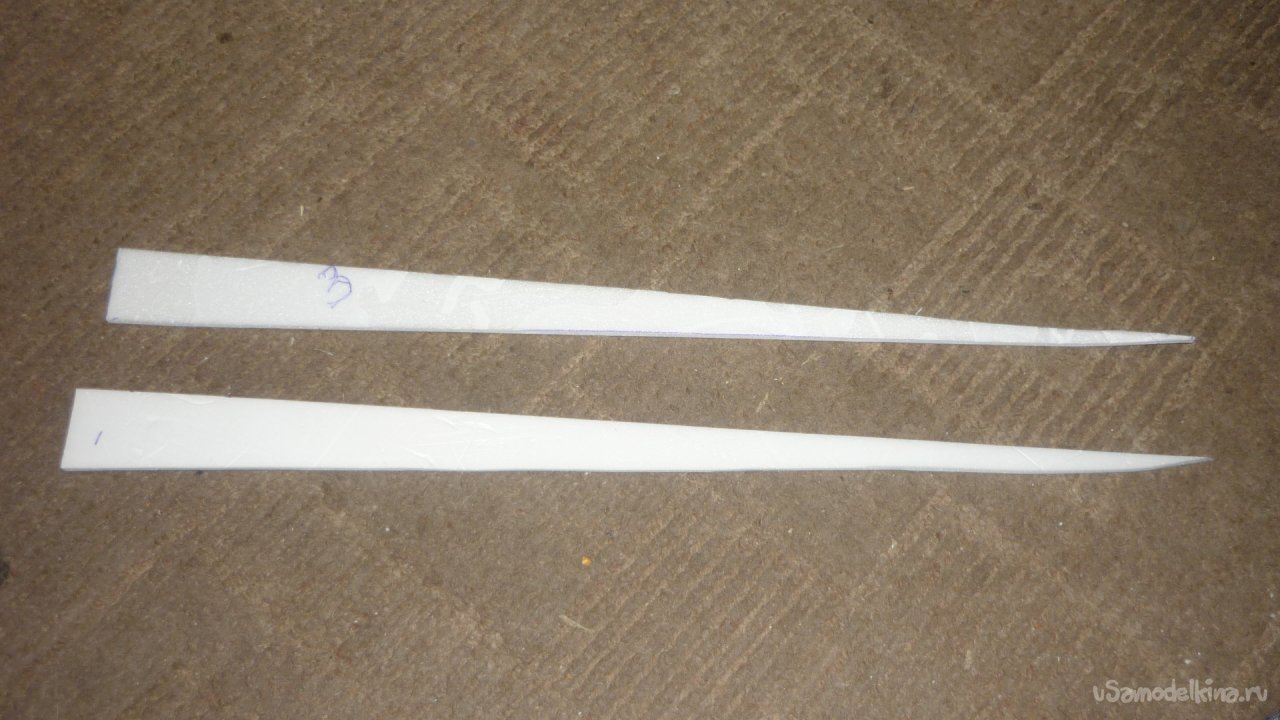

Заготовки лонжеронов.

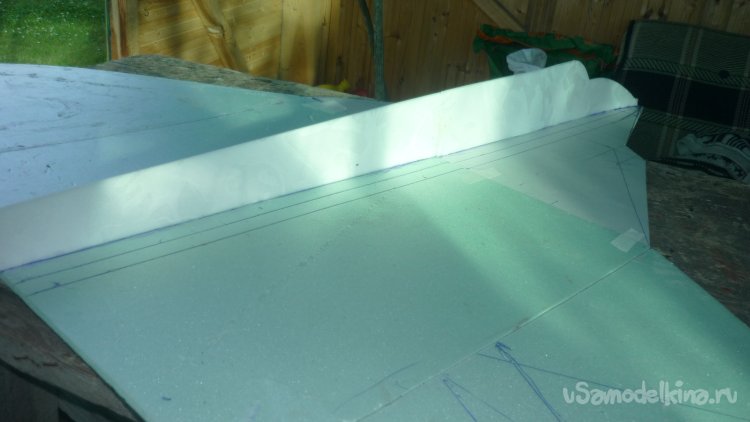

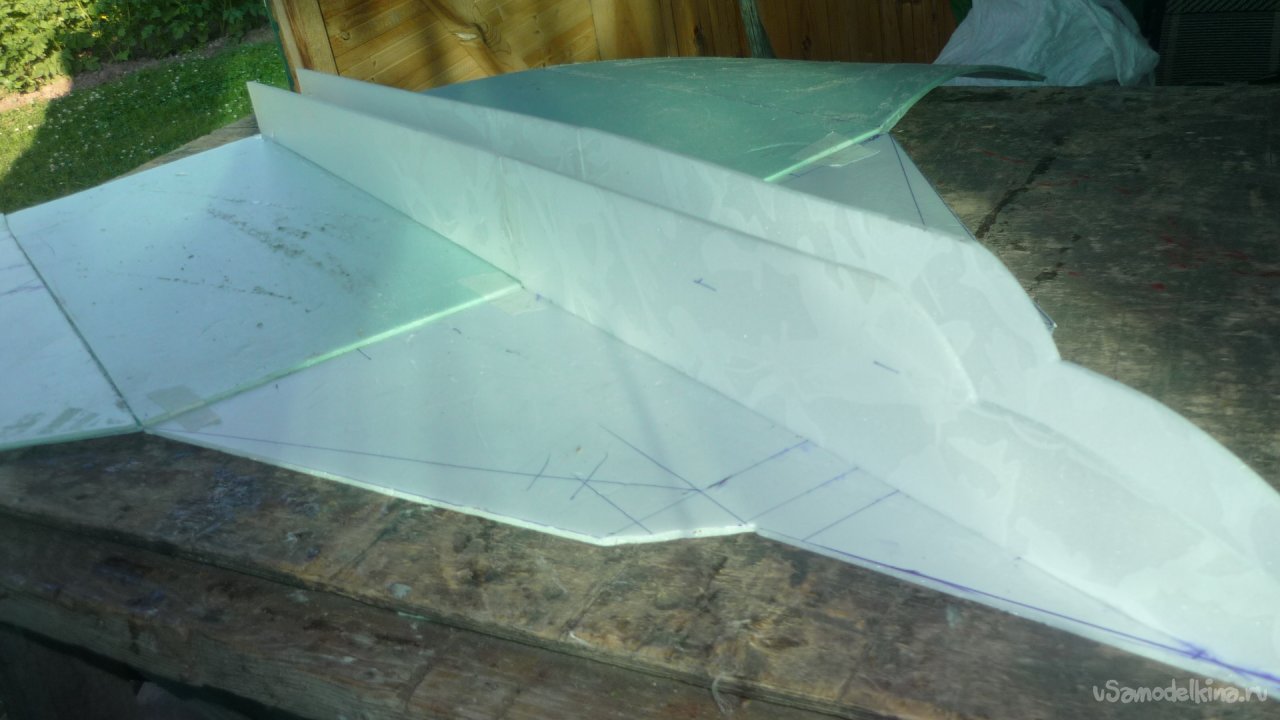

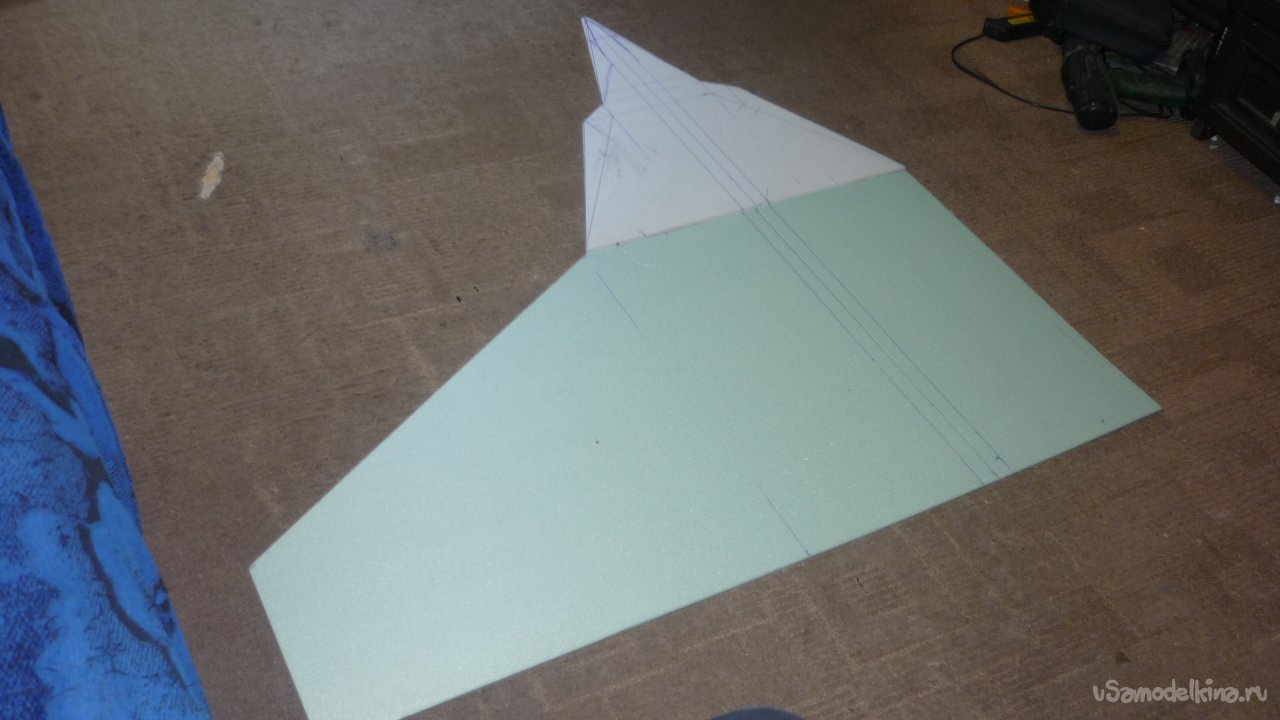

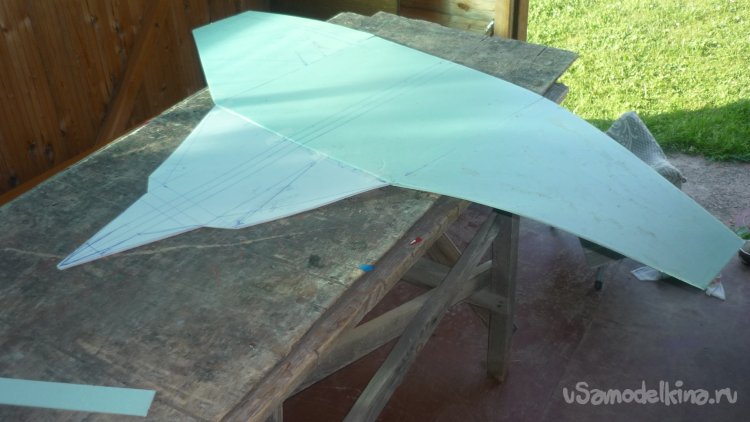

Склеил два слоя заготовок из подложки, нижней, несущей обшивки крыла.

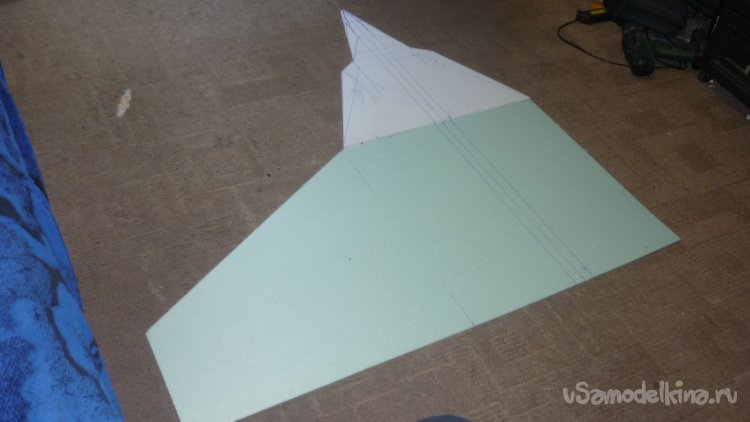

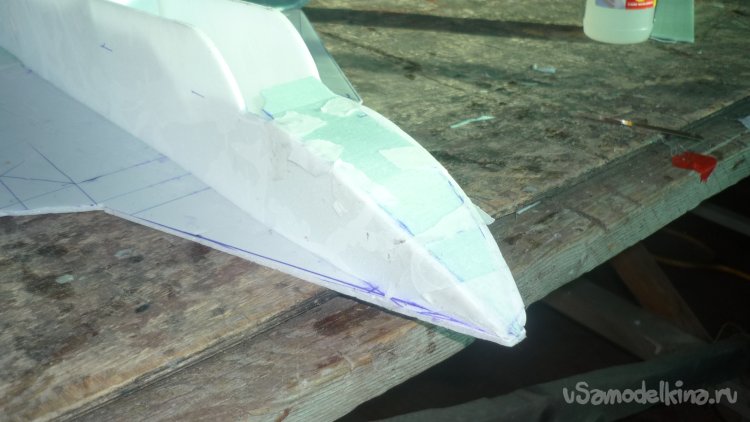

К основной плоскости приклеил носовую часть.

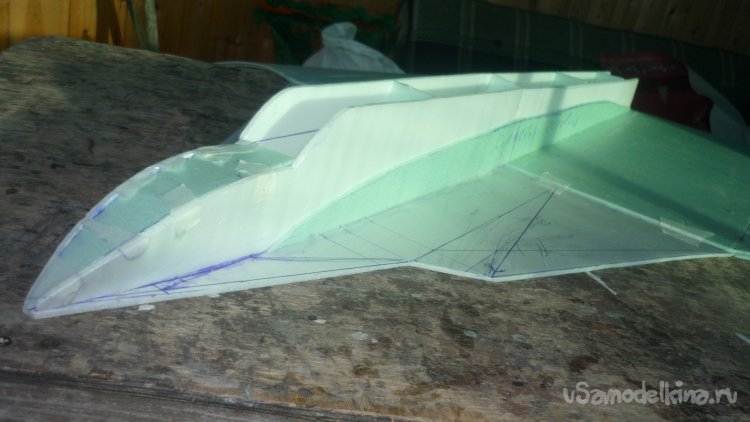

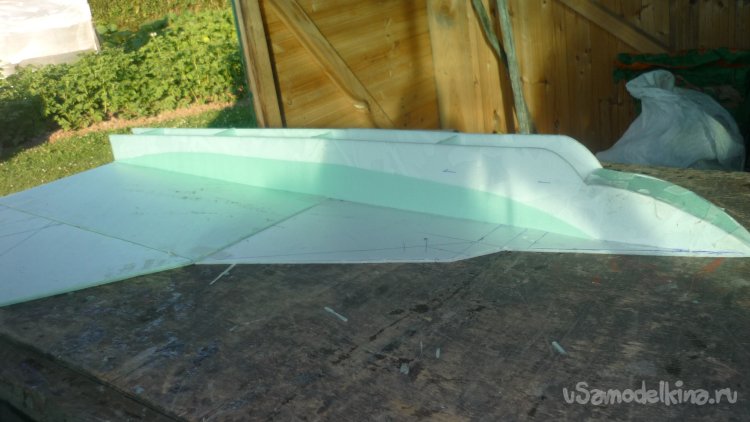

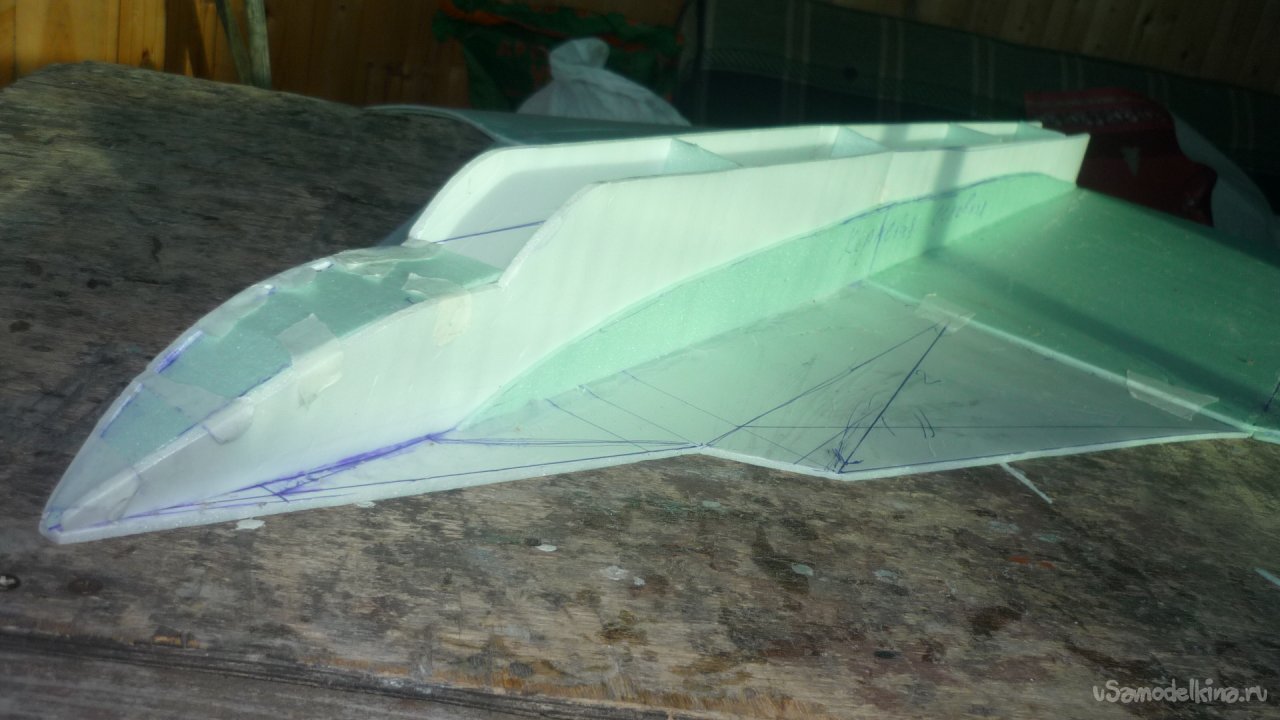

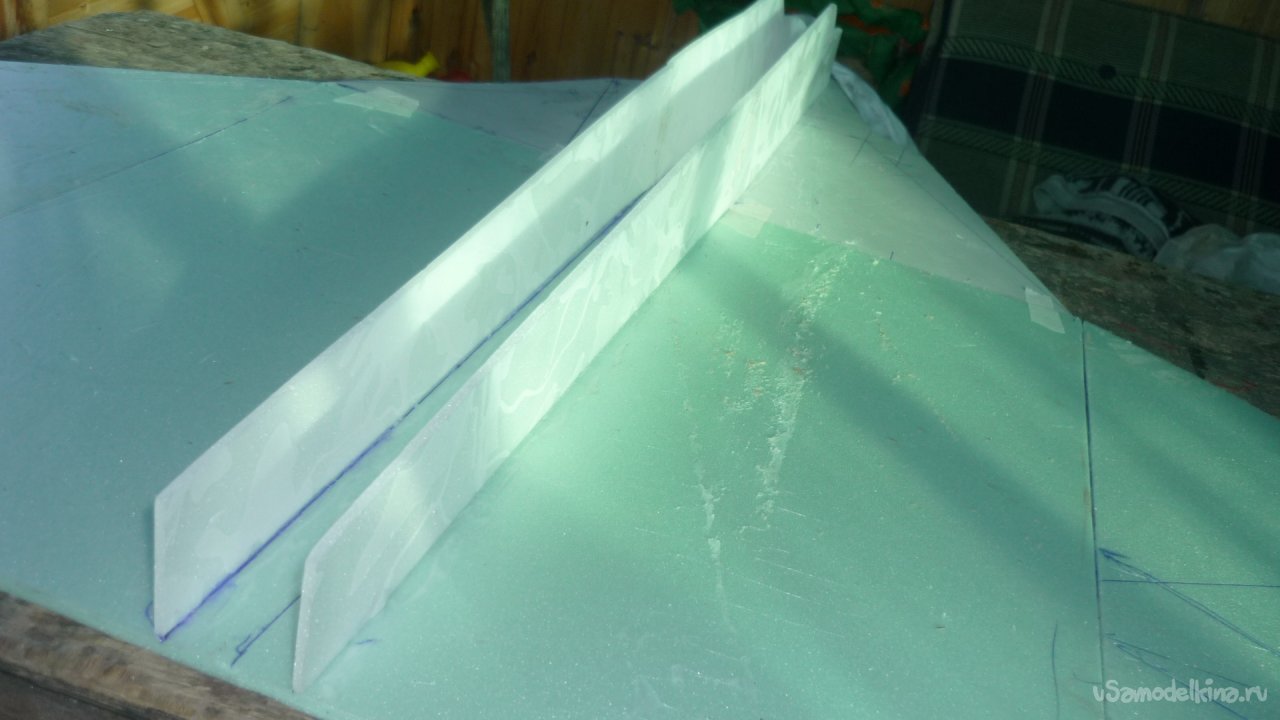

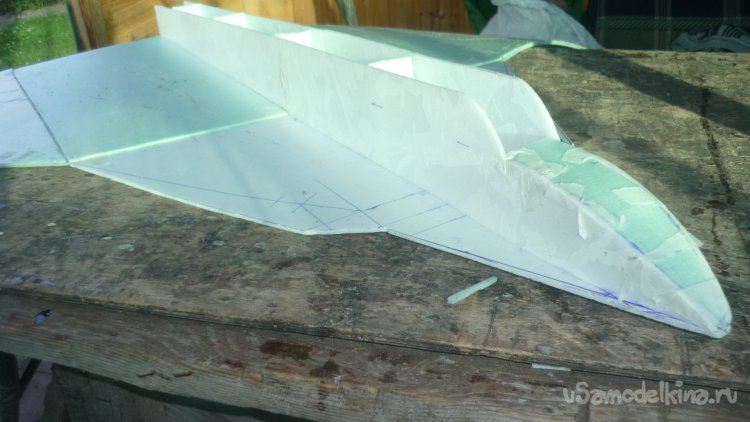

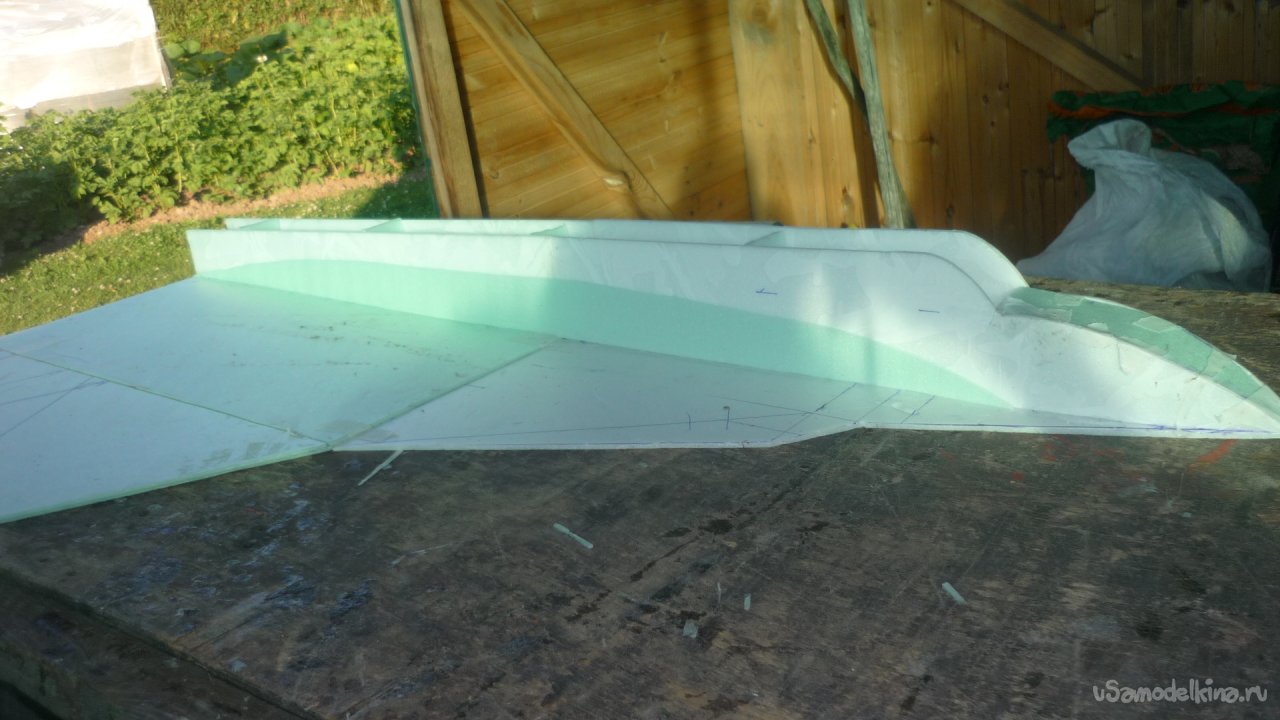

Монтирую боковые стенкт фюзеляда.

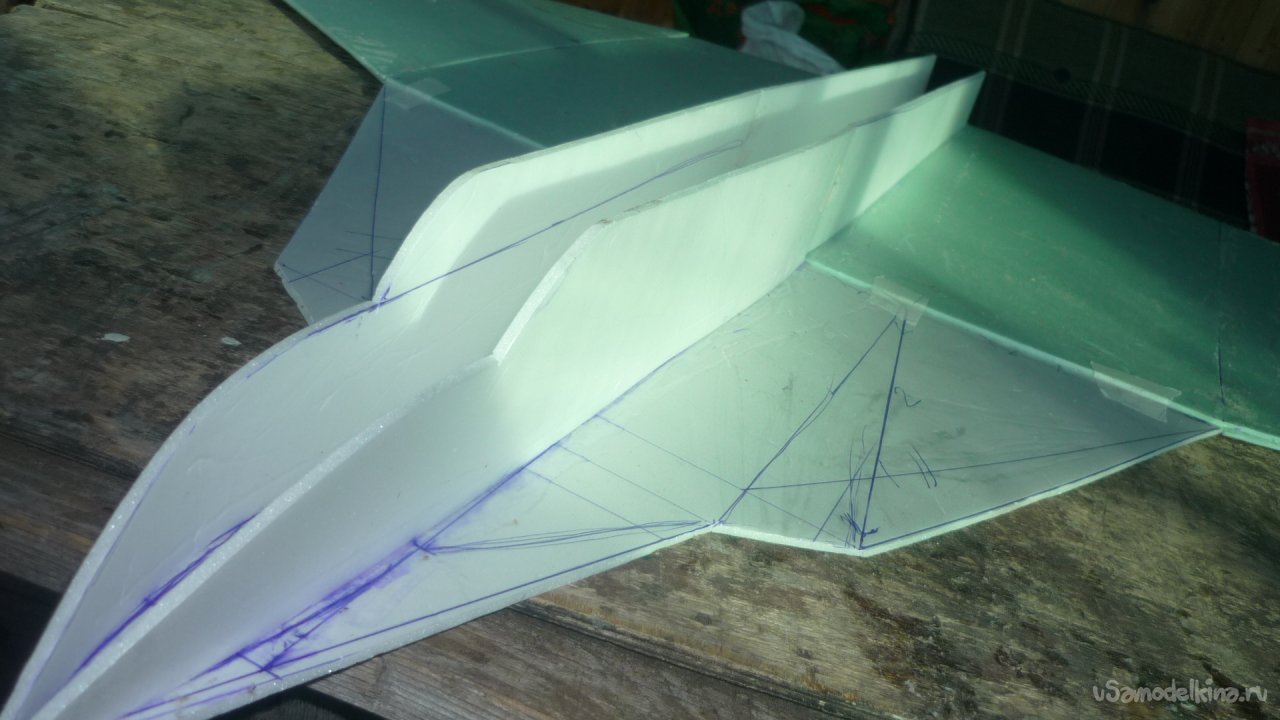

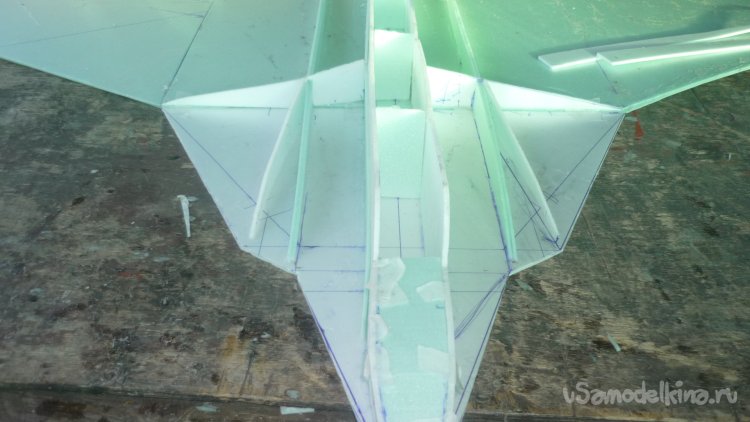

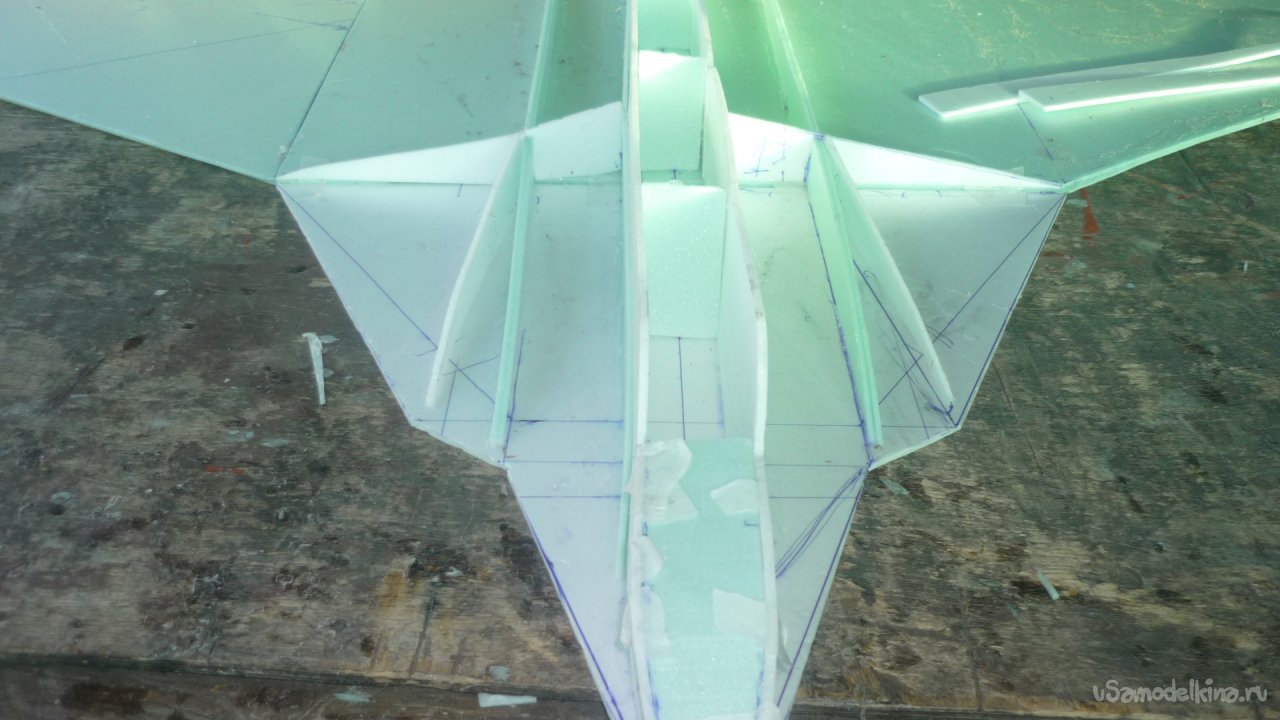

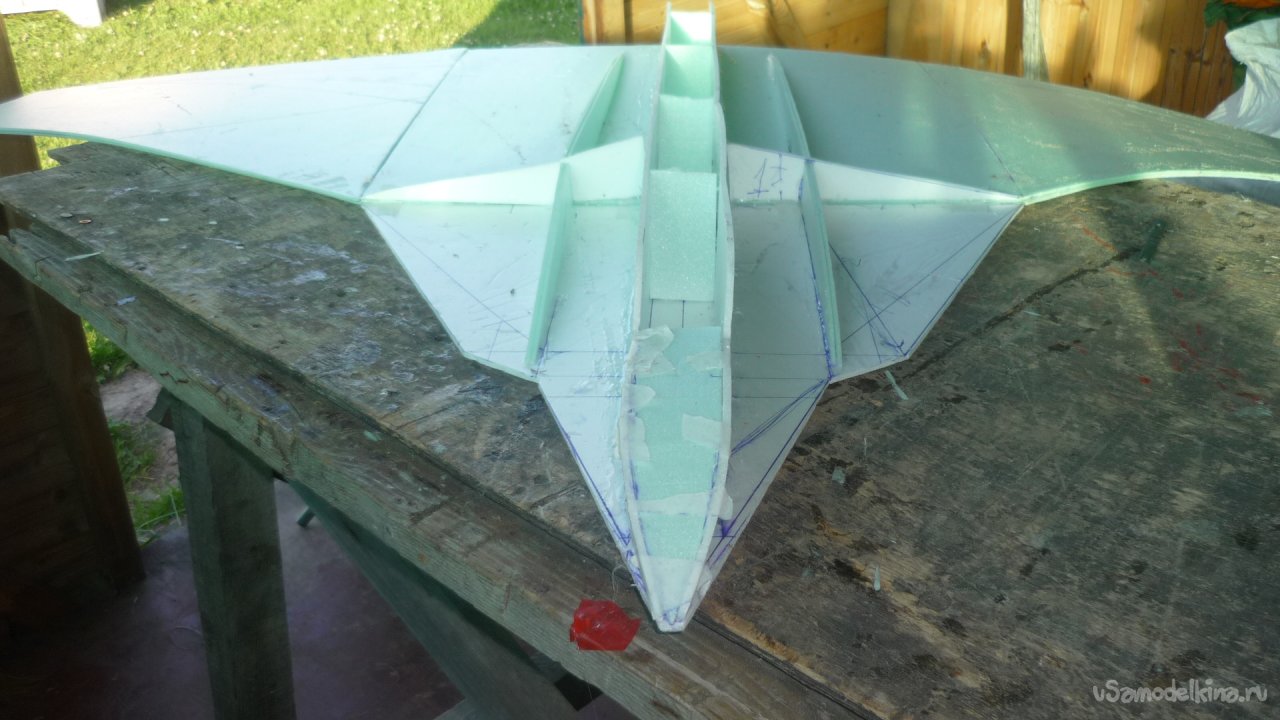

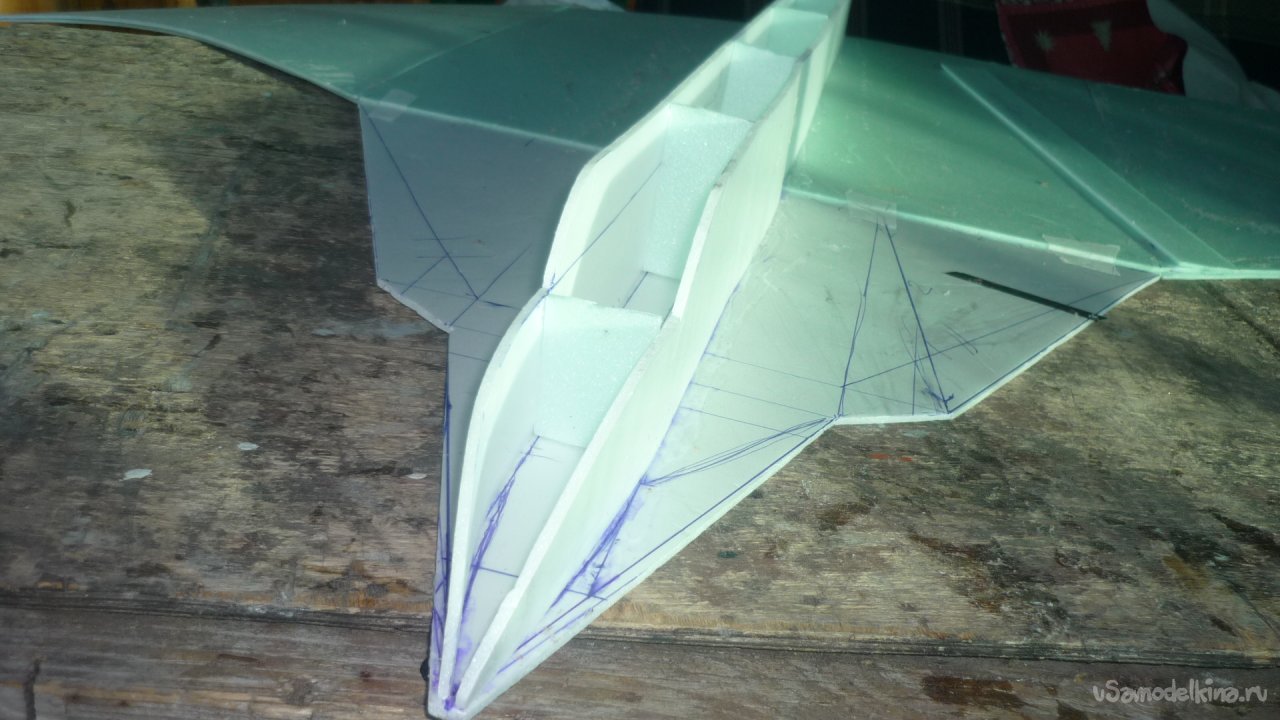

Вклеиваю вертикальные перегородки фюзеляжа.

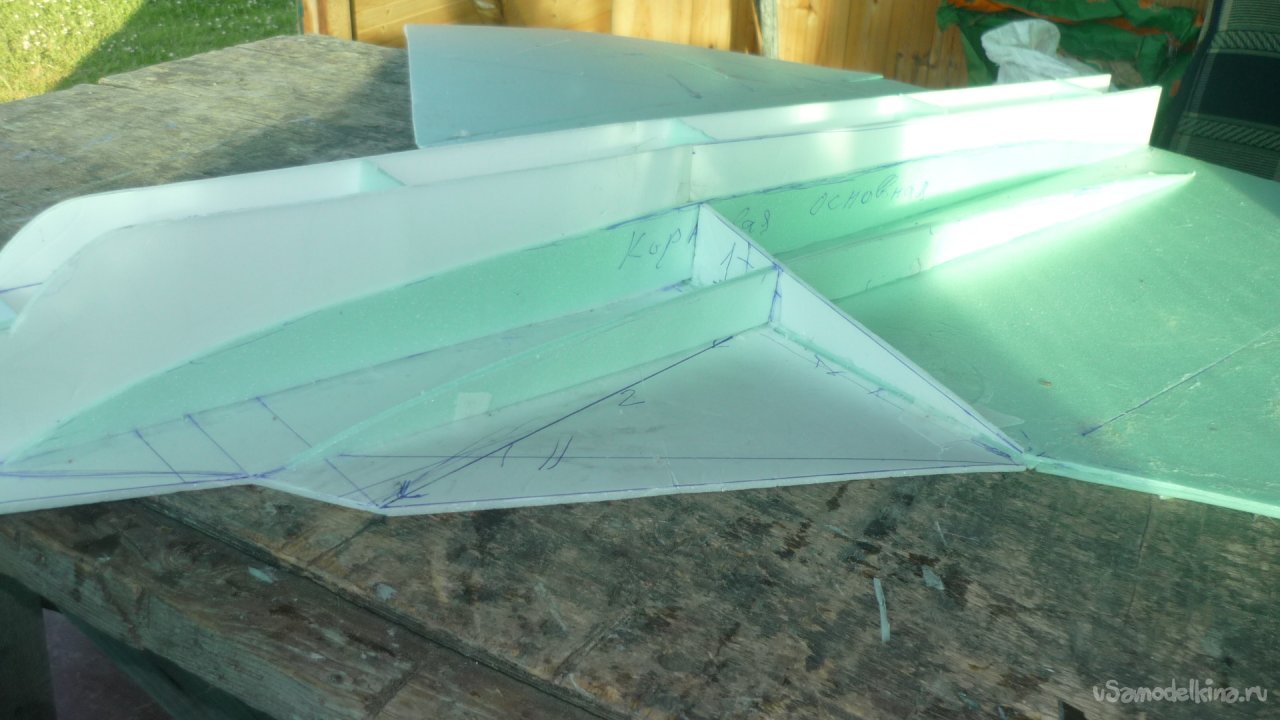

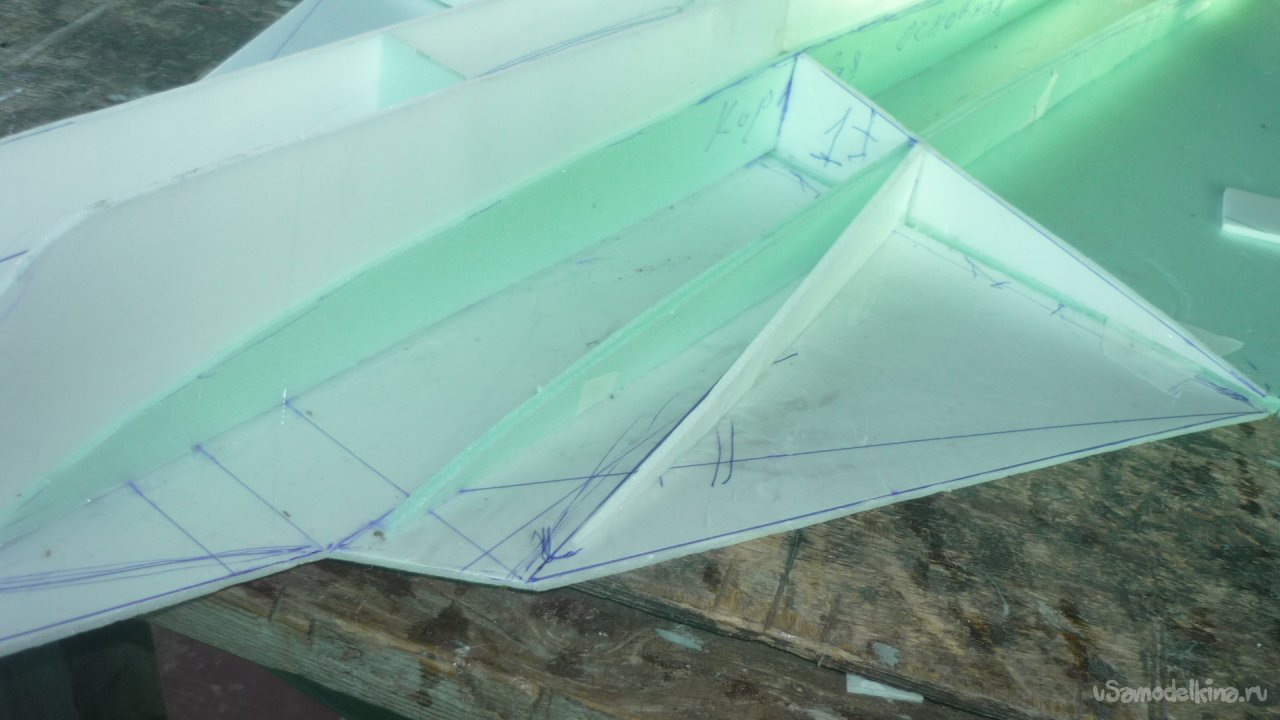

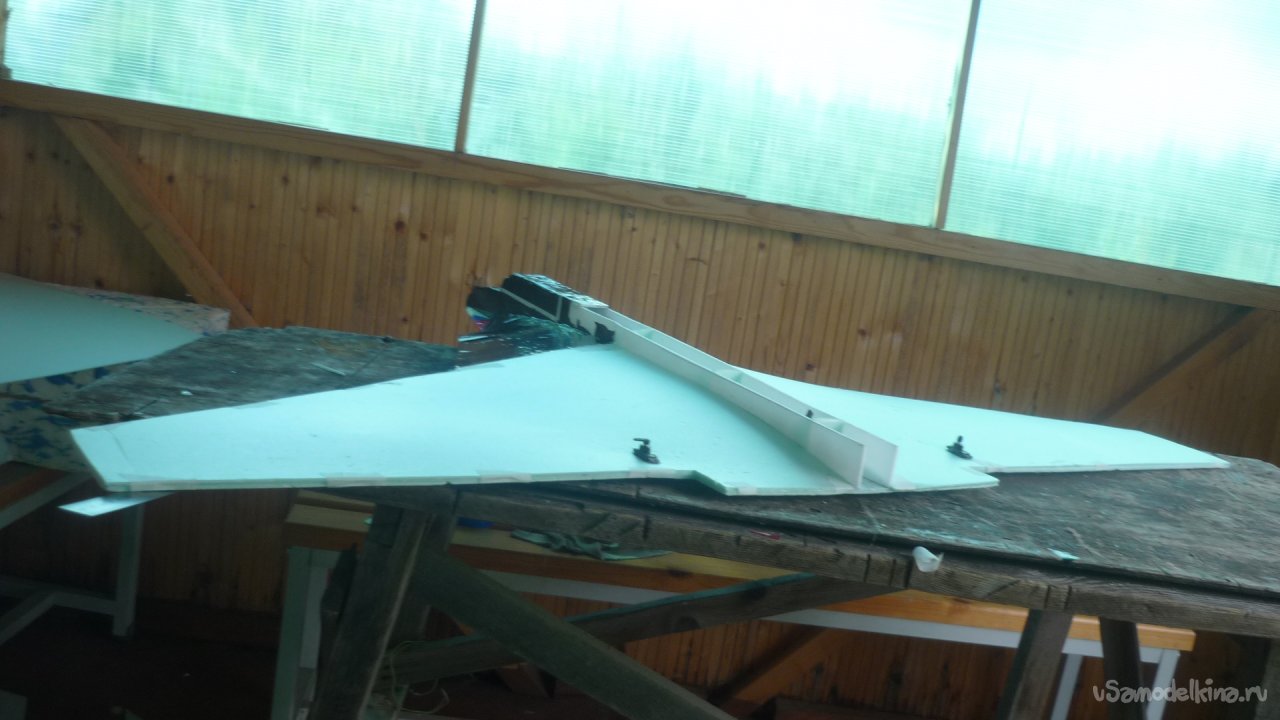

Смонтировал корневые нервюры.

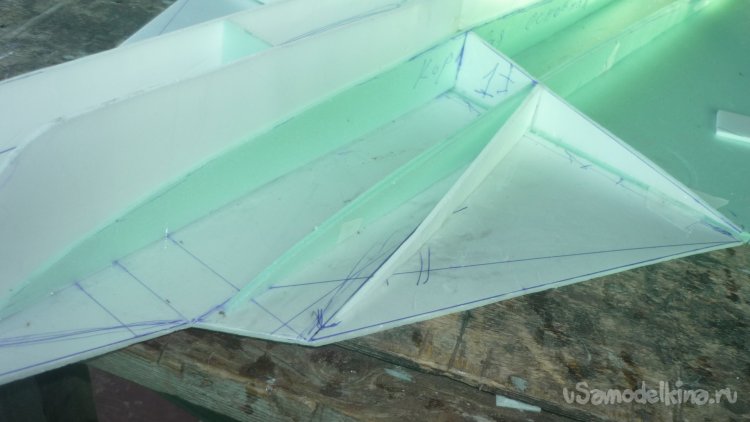

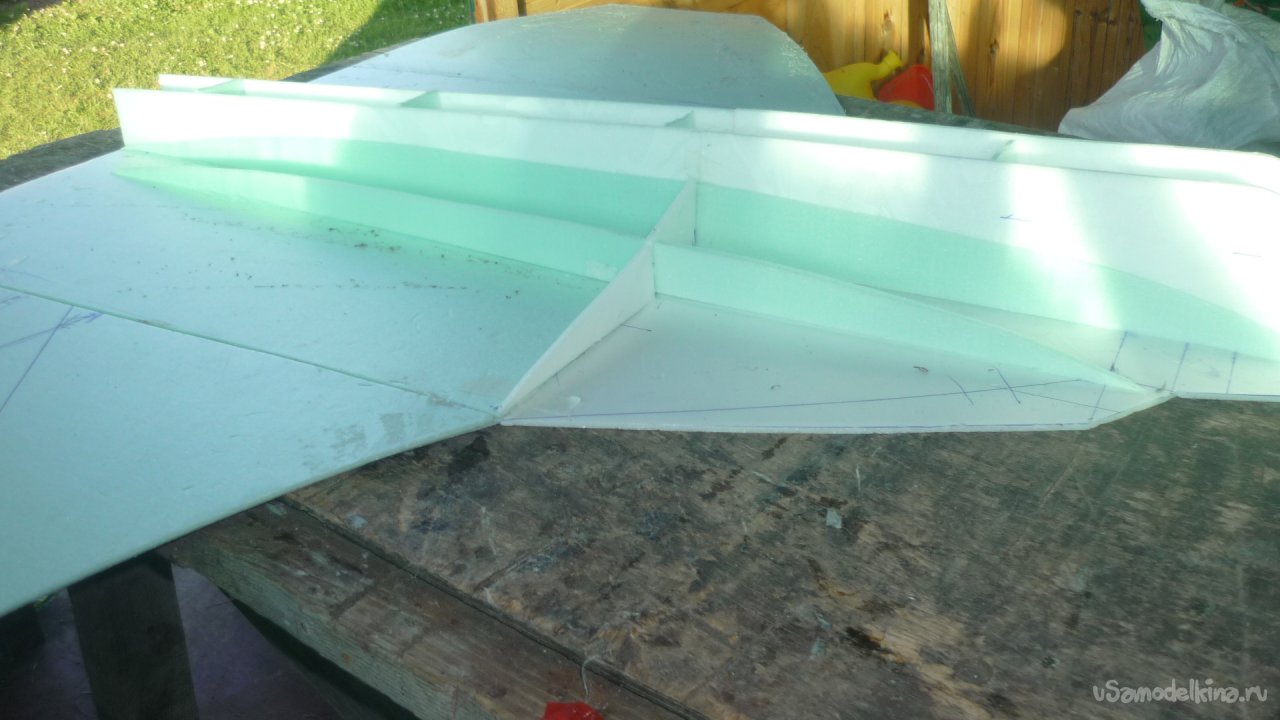

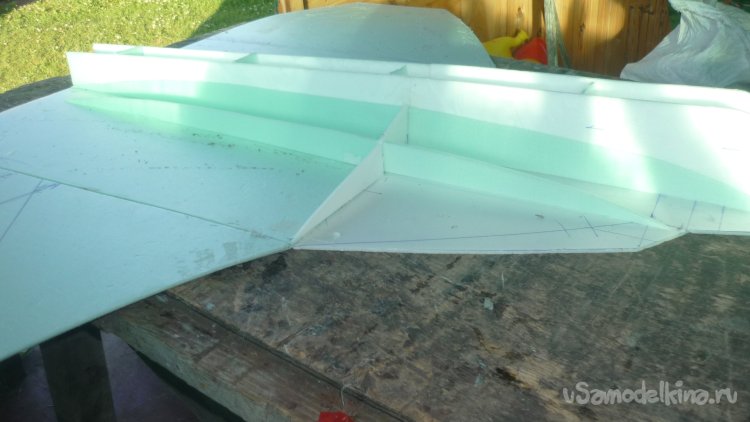

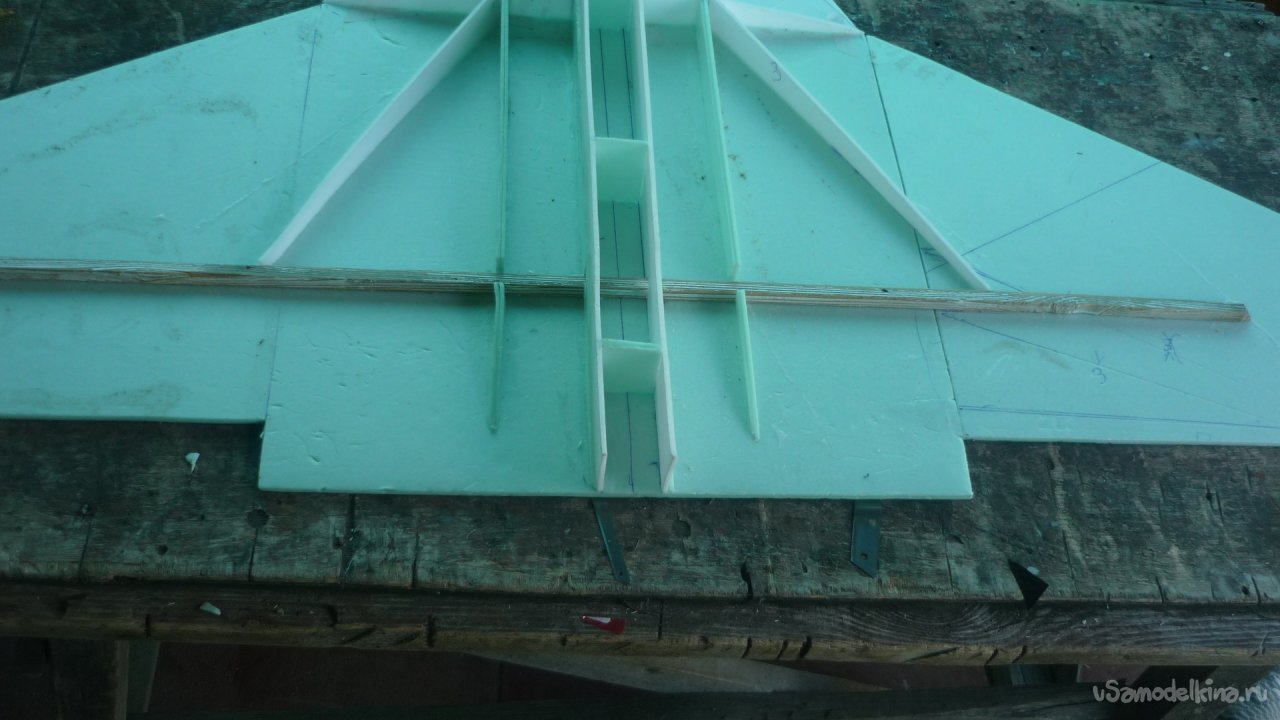

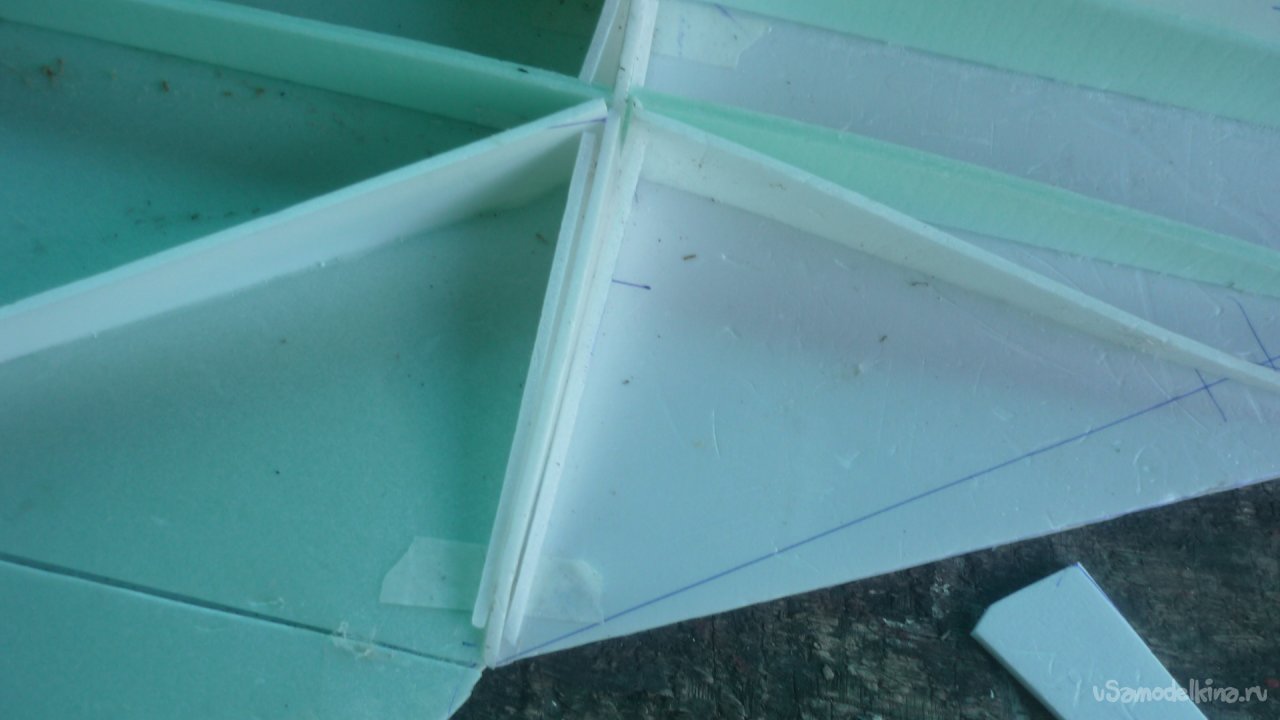

Вклеил промежуточные нервюры с лонжероном.
Продолжаю монтировать лонжероны.

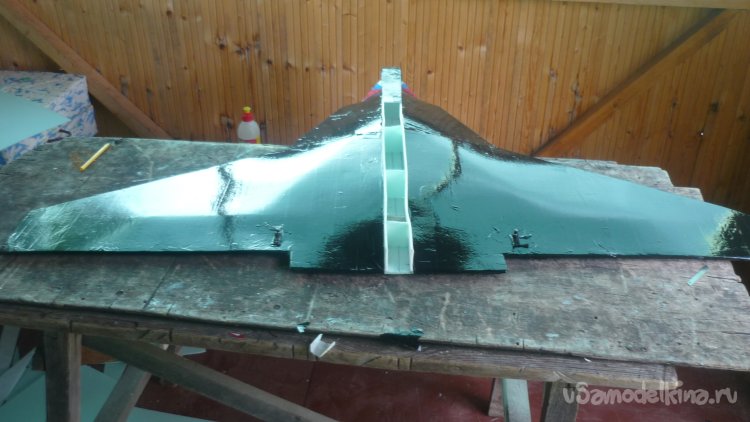

Обтяжку модели цветным скотчкм начал с носовой части. Ь

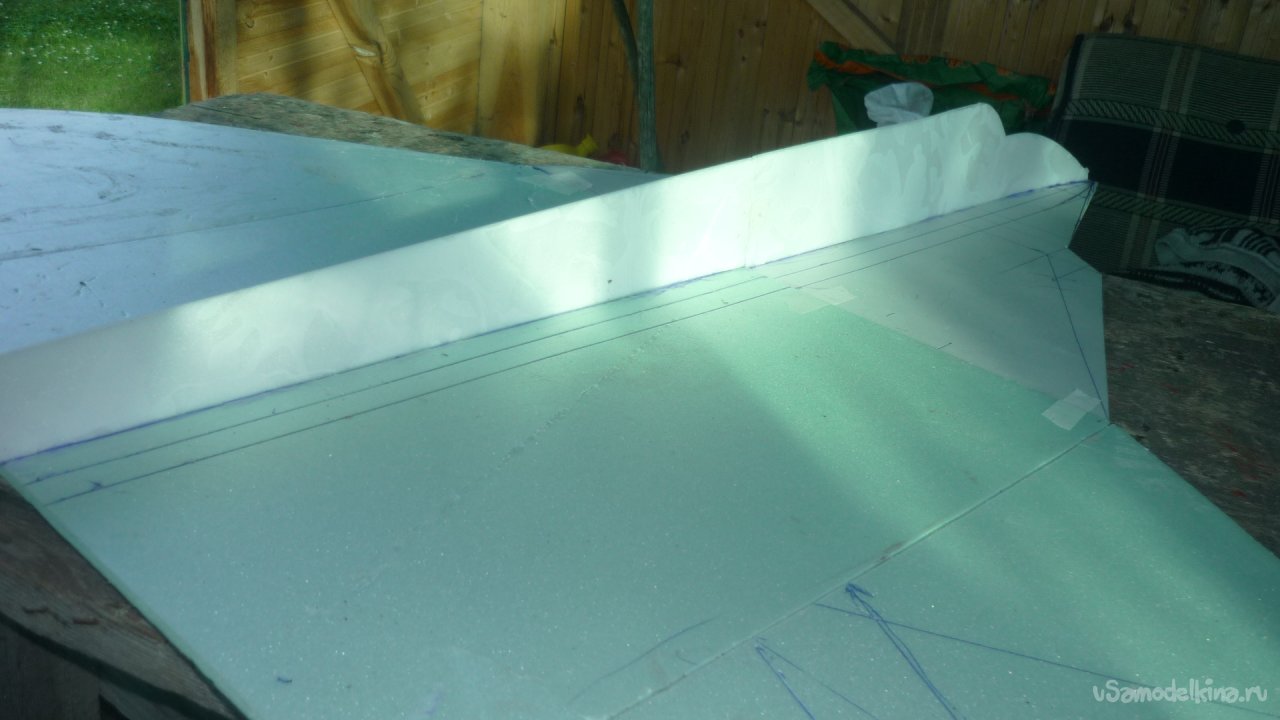

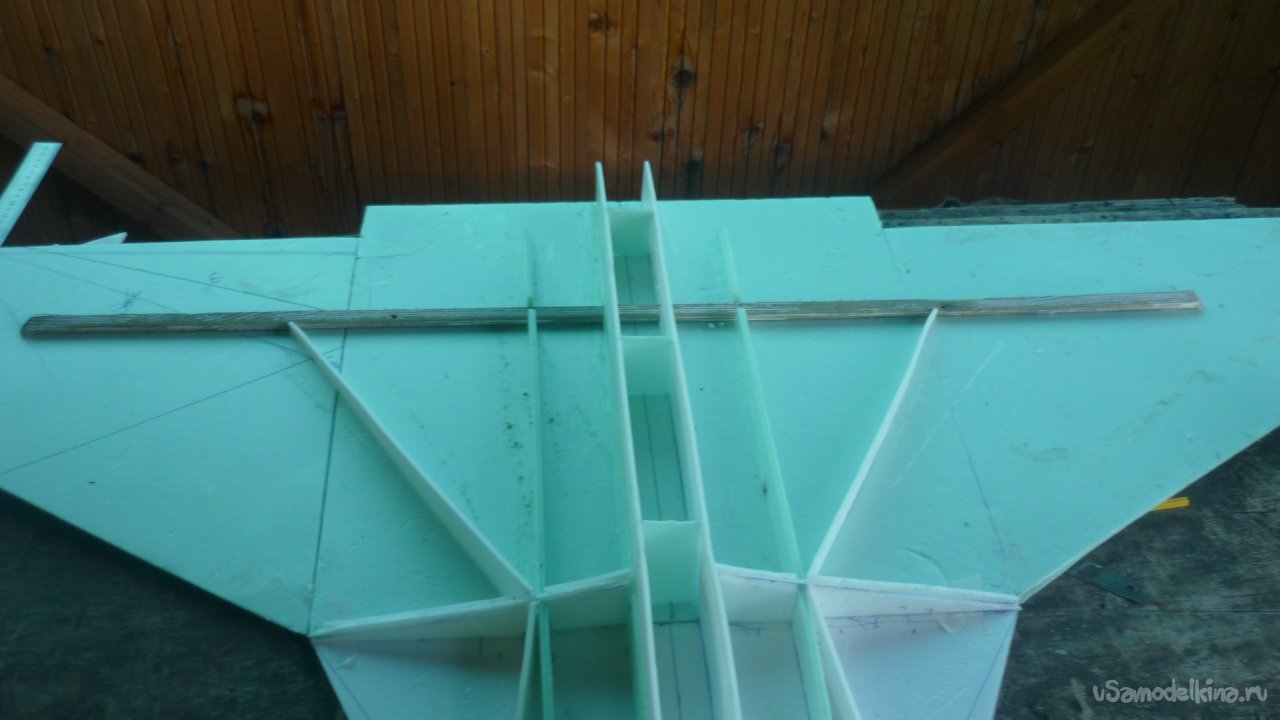

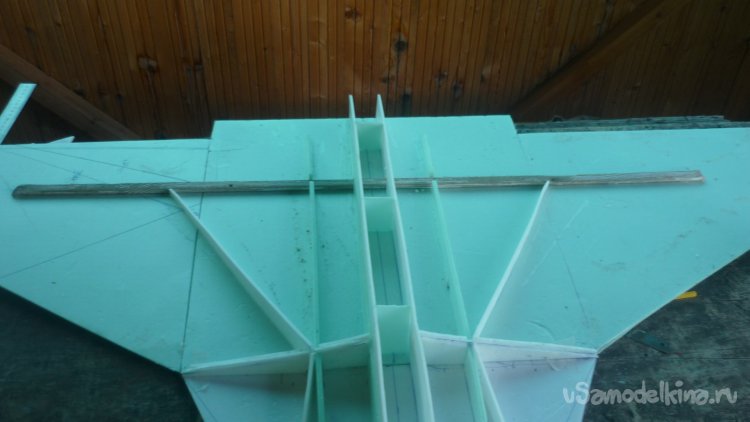

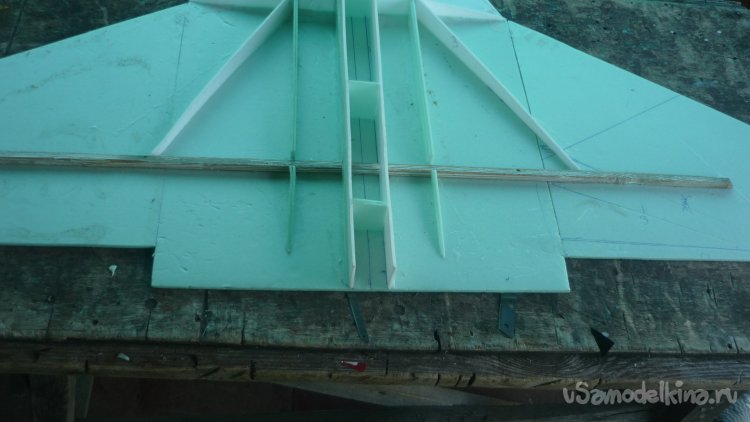

Для прочности вклеил по всей ширине крыла , дереянную рейку. Использрвал деревянный , оконный штапик.
От основной нижней обшивки, отрезал элевоны.
Добавил толщину донжерона, на еотором будет проходить стык внешней обшивки.

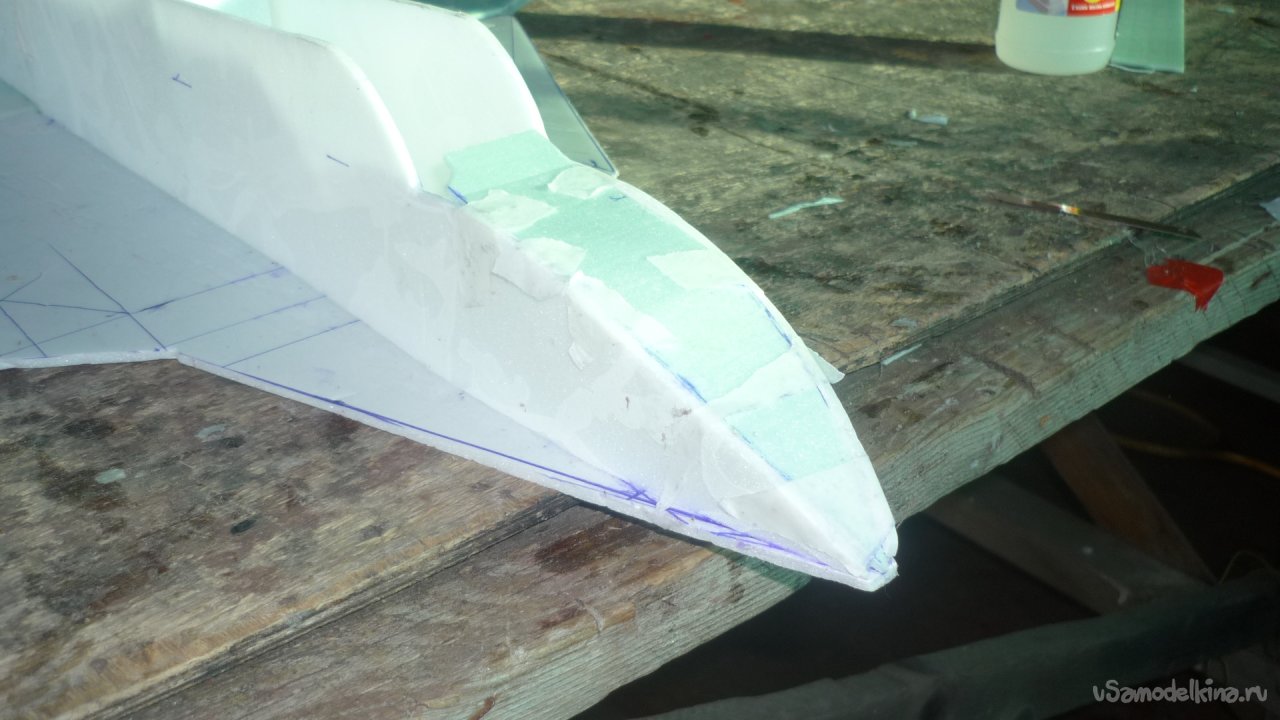

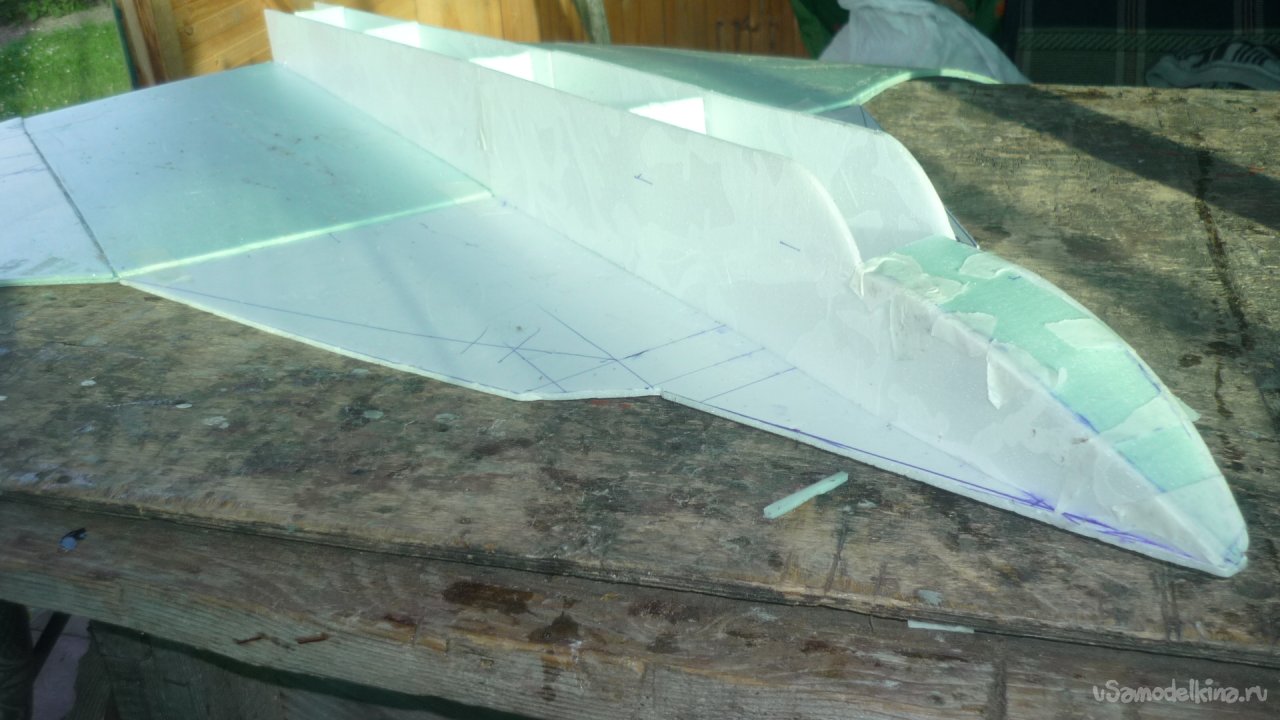

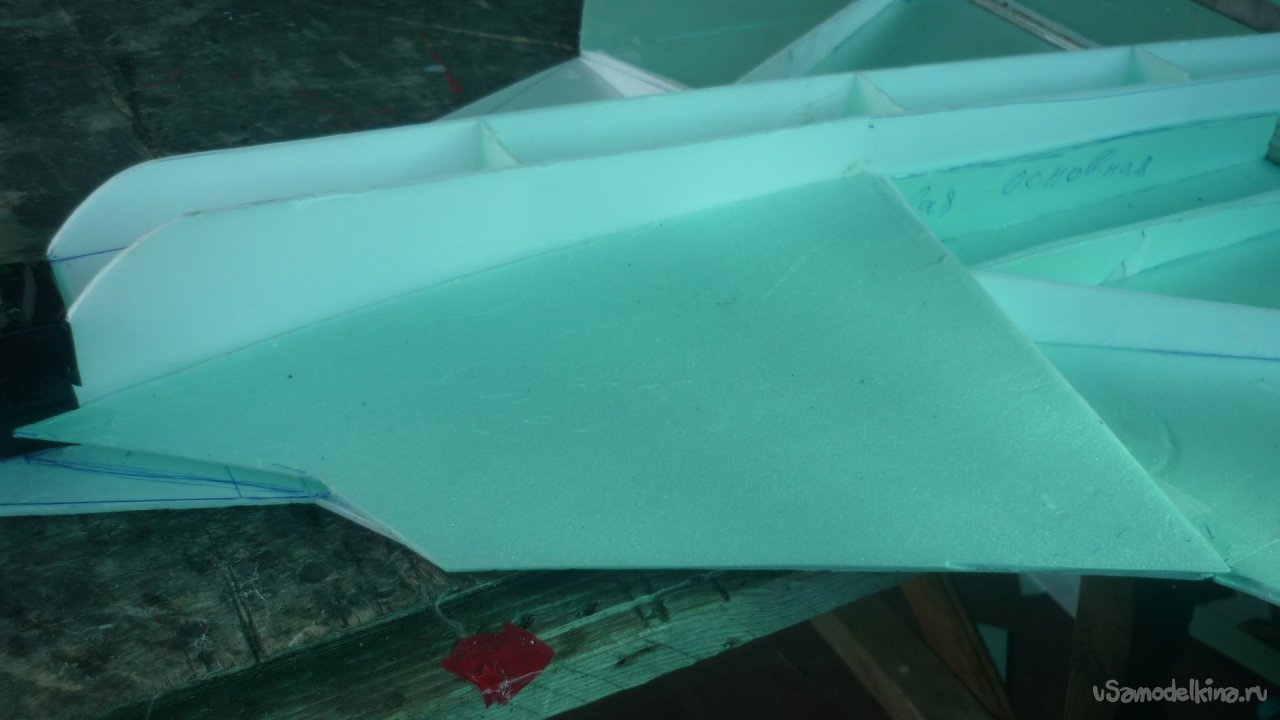

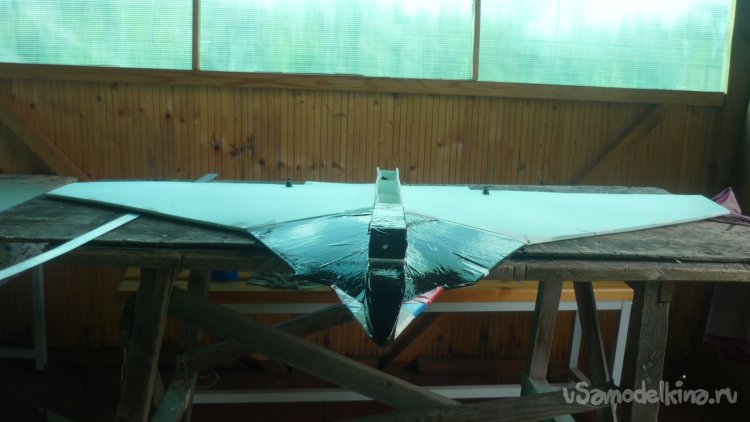

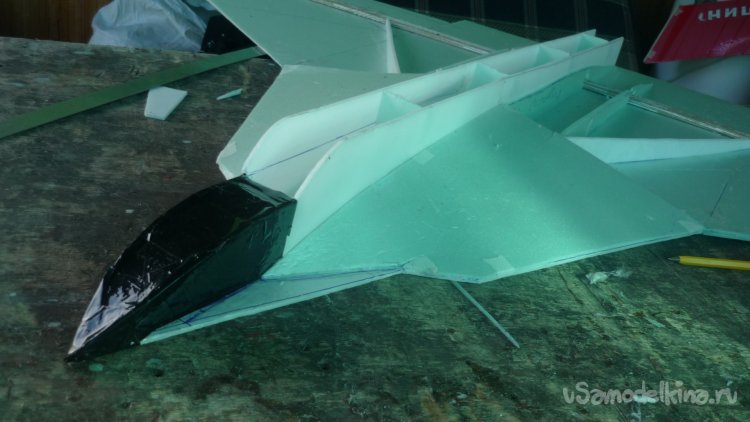

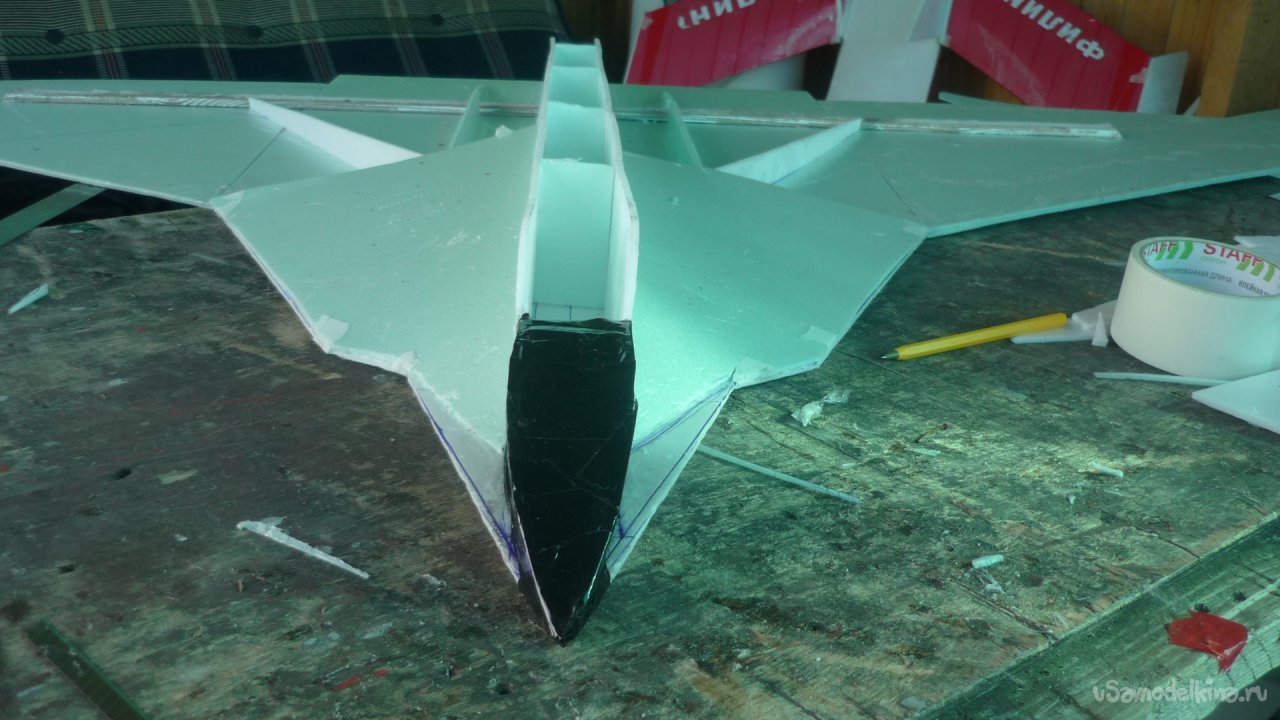

Выкроил примерил и смонтировал внешнюю обшивку носовой части модели.

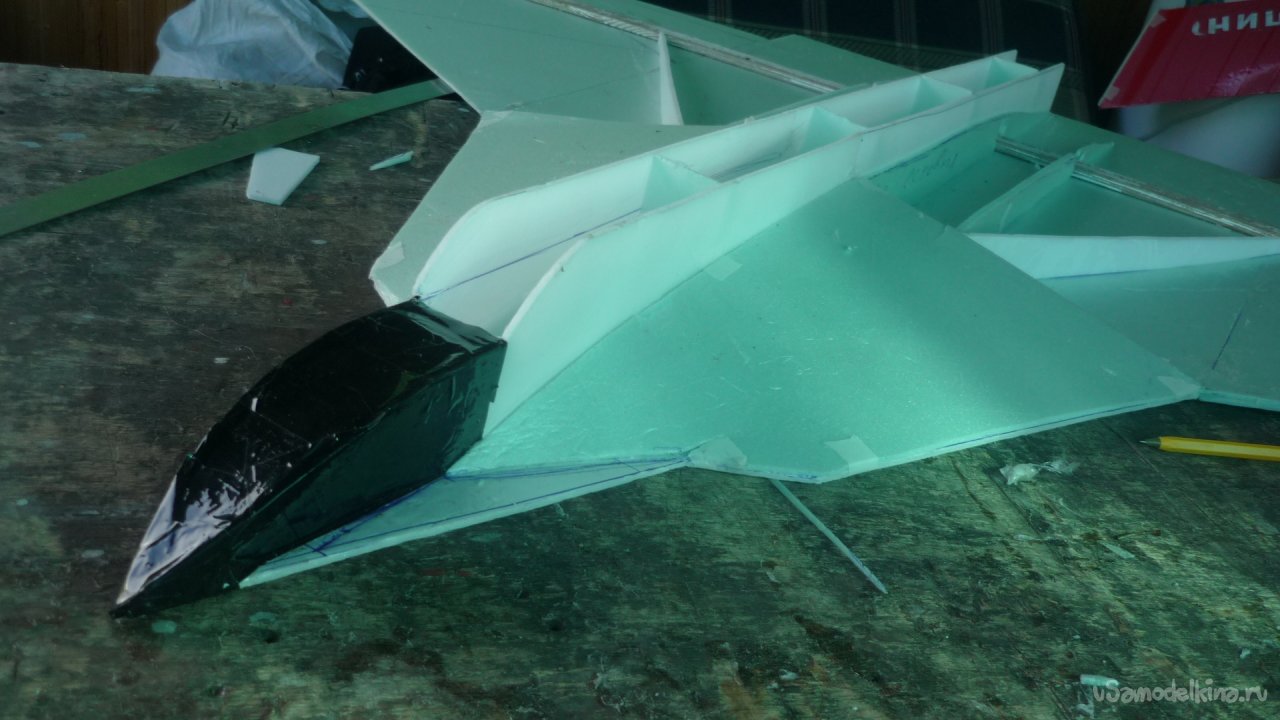

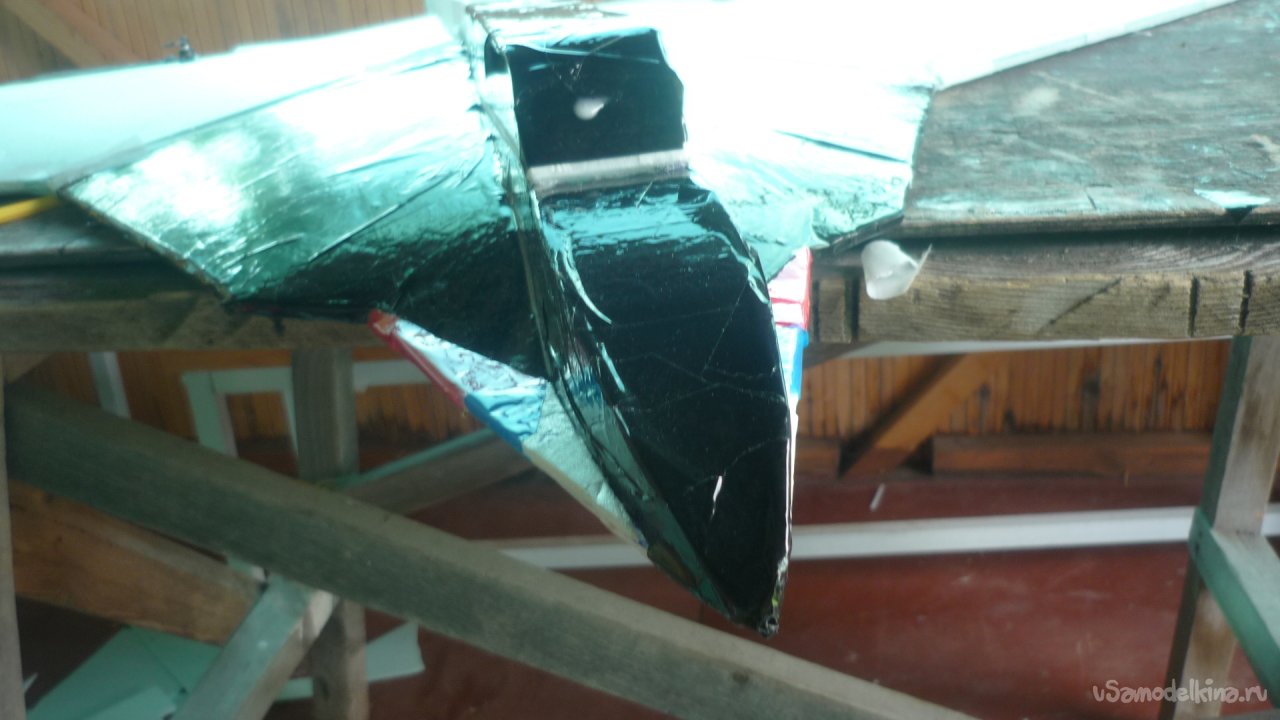

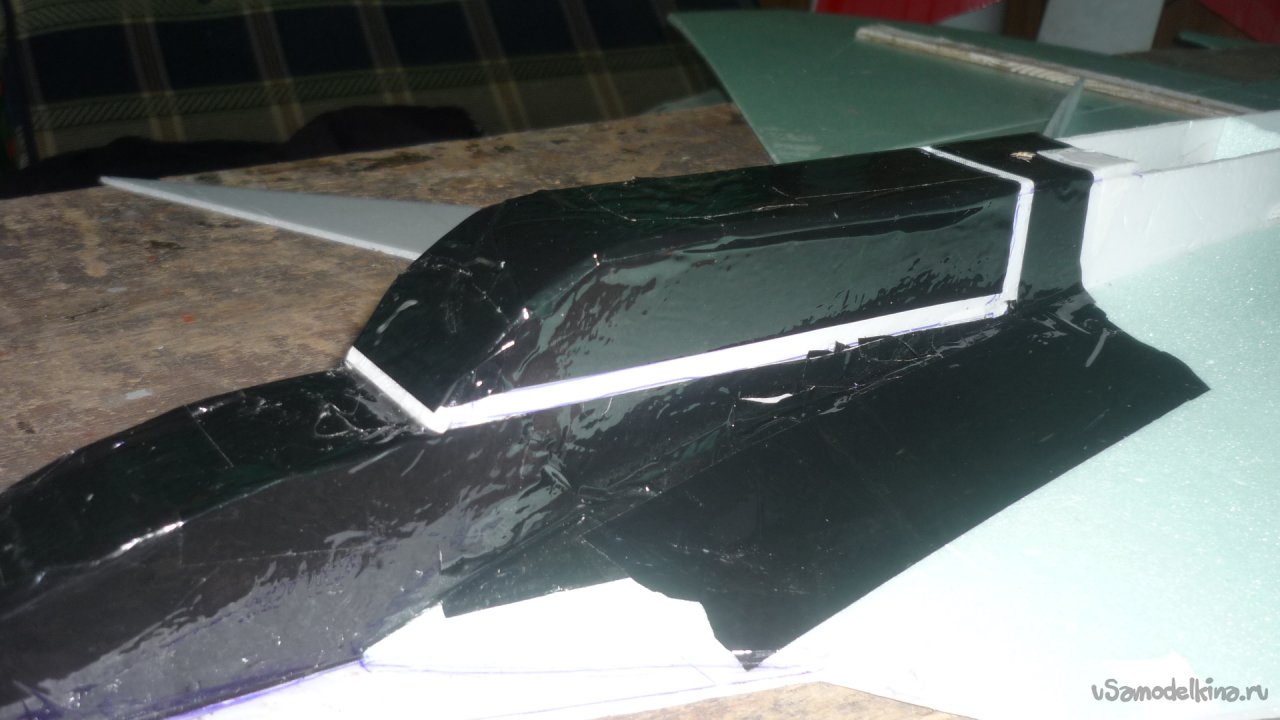

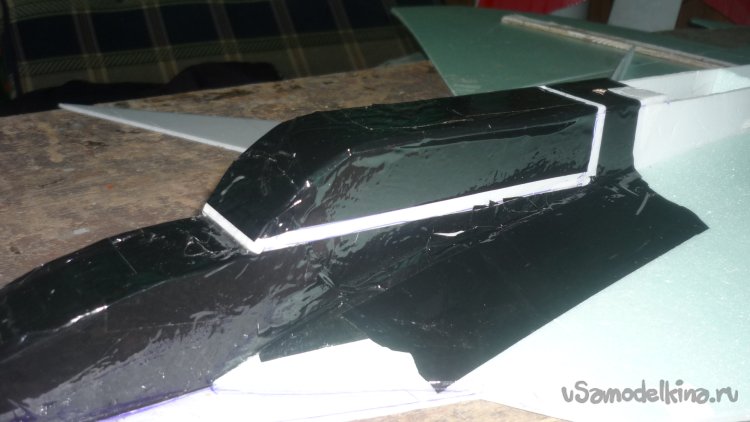

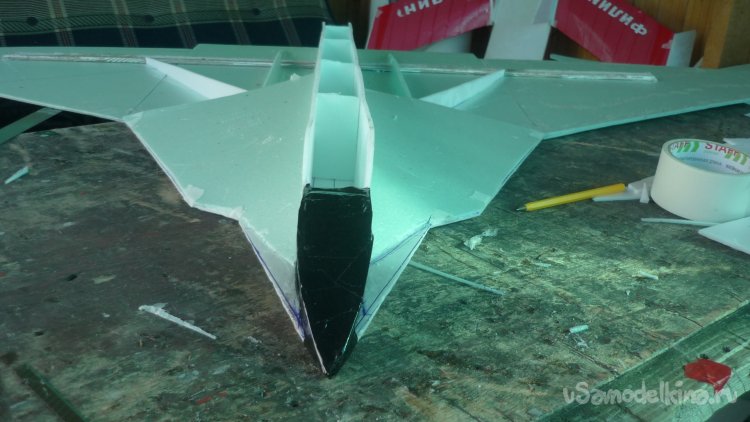

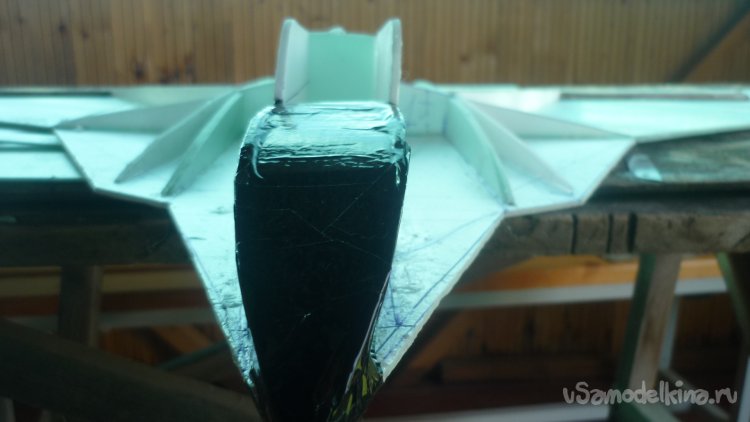

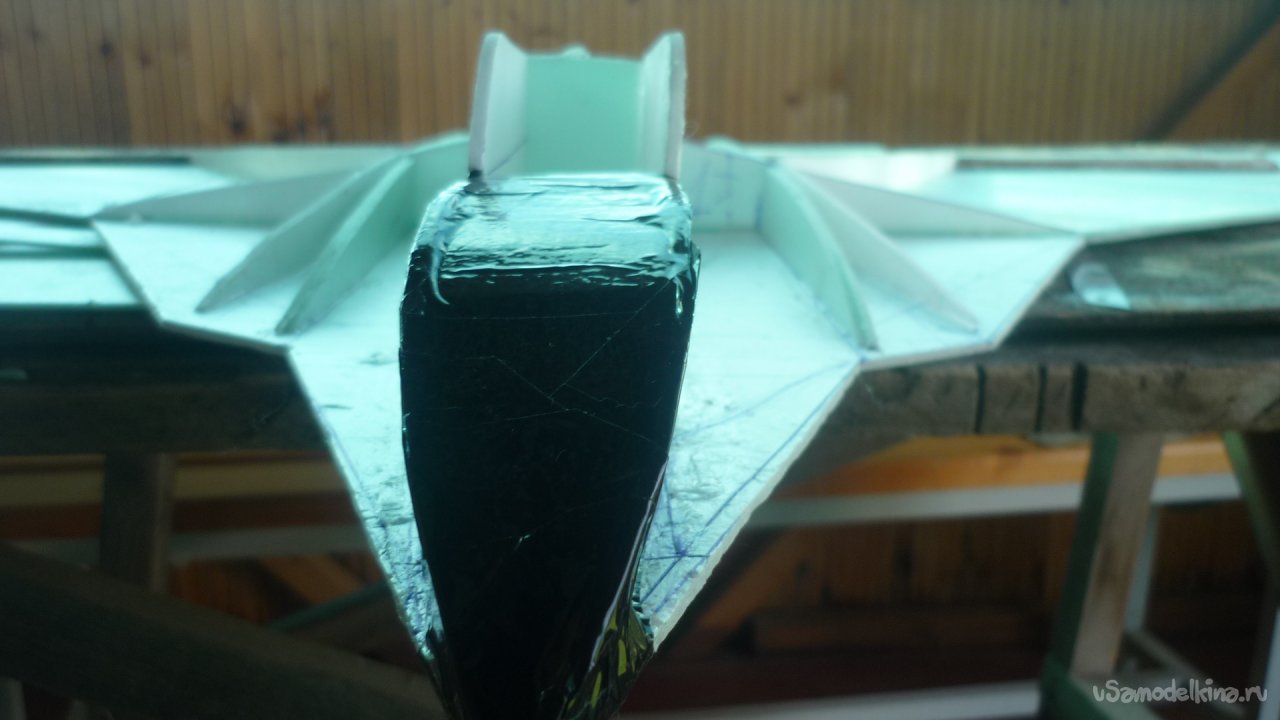

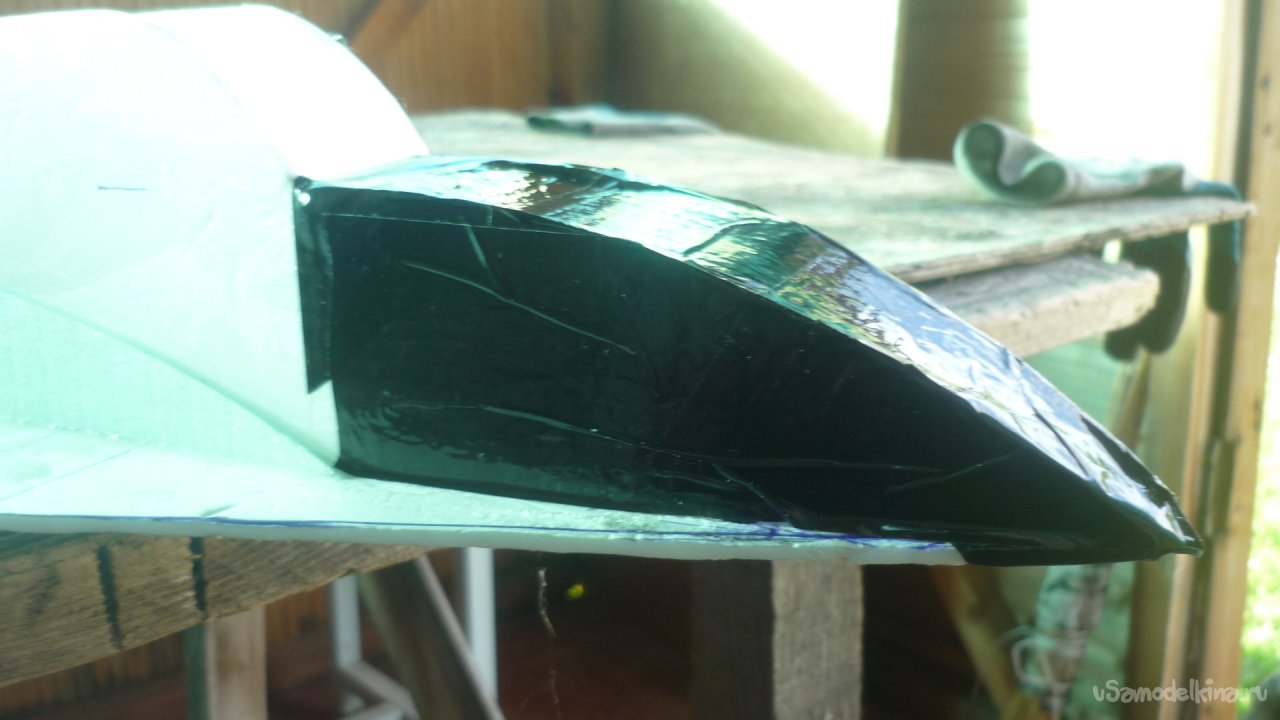

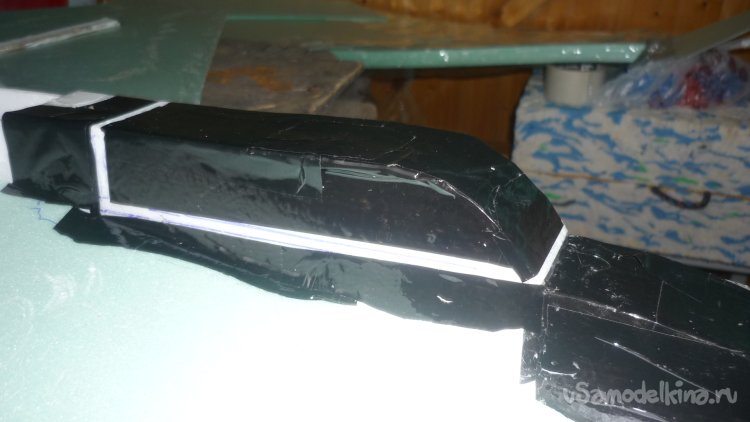

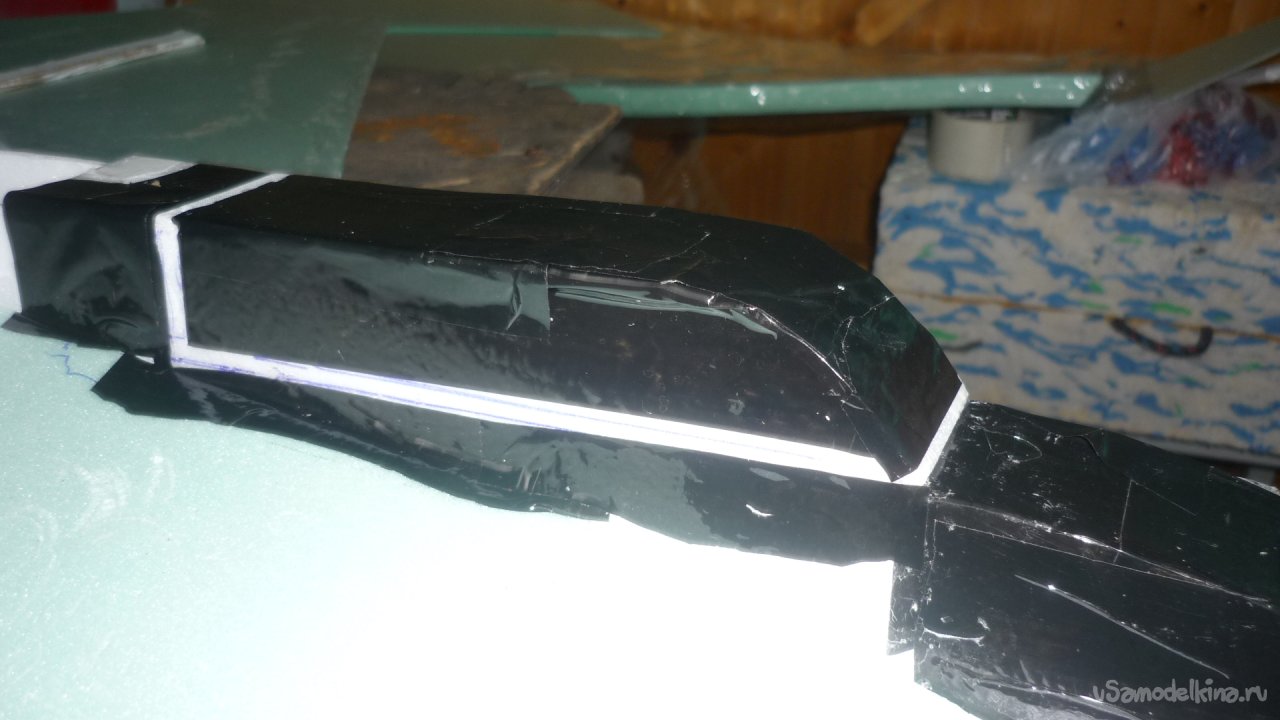

Обтянул чёрным скотчем кабину.
Выкроил,ь примерил, подогнал по месту и смонтировал внешнюю обшивку модели.

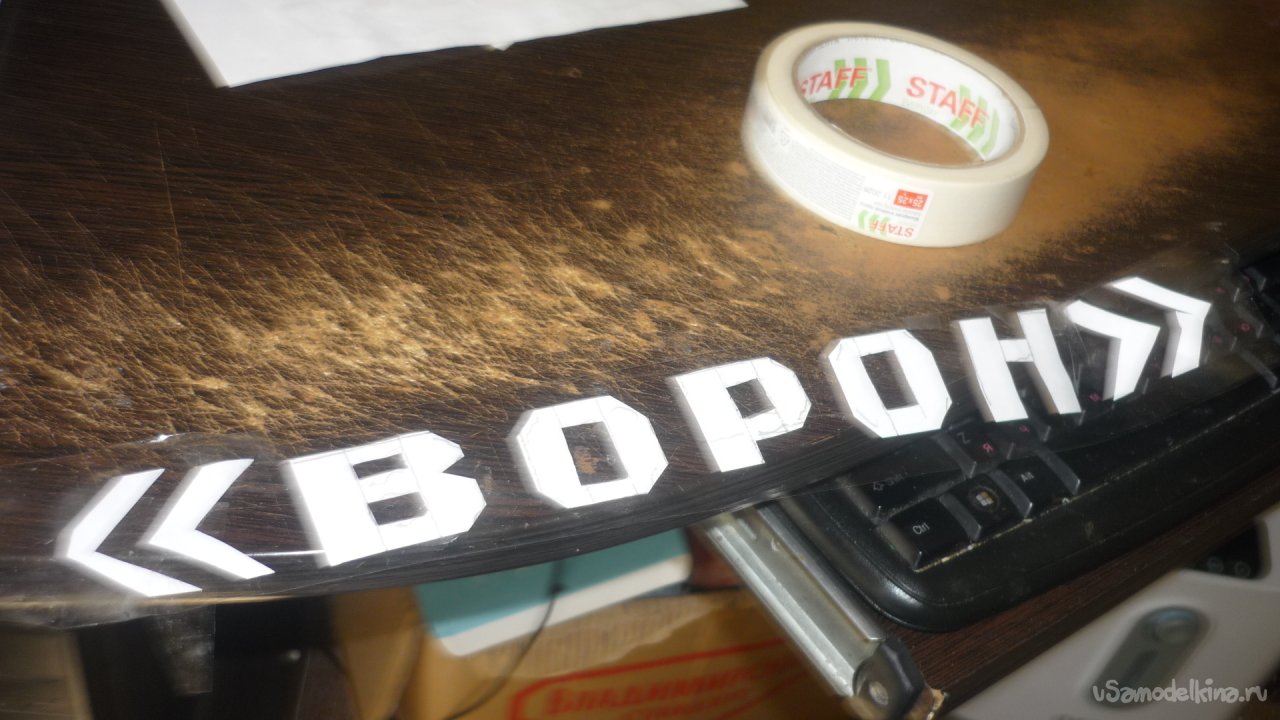

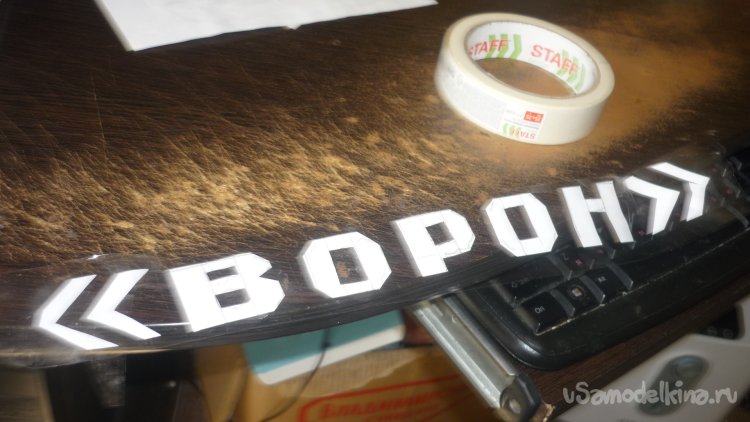

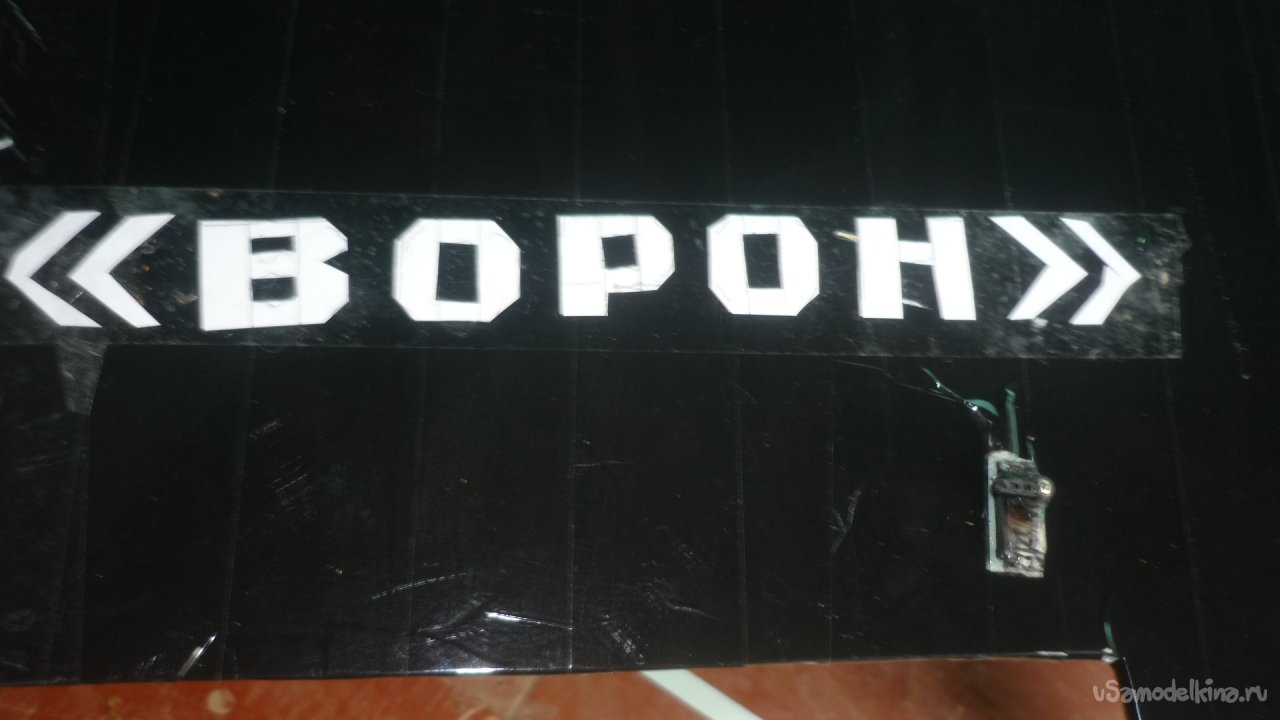

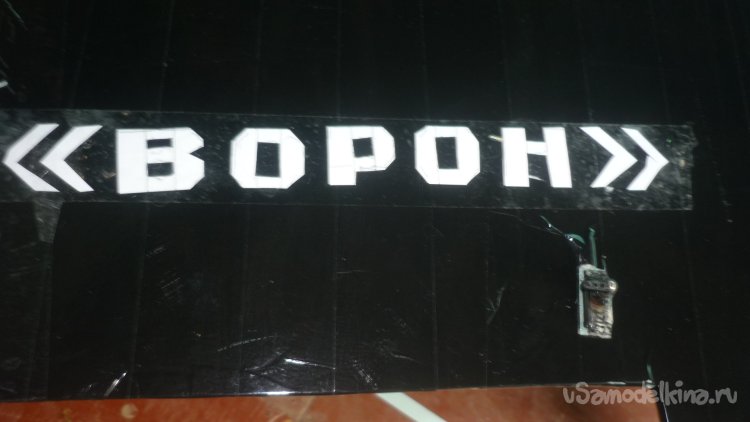

Вырезал буквы, смонтировал их на прозрачный скотч, подготовил к монтажу на модель.

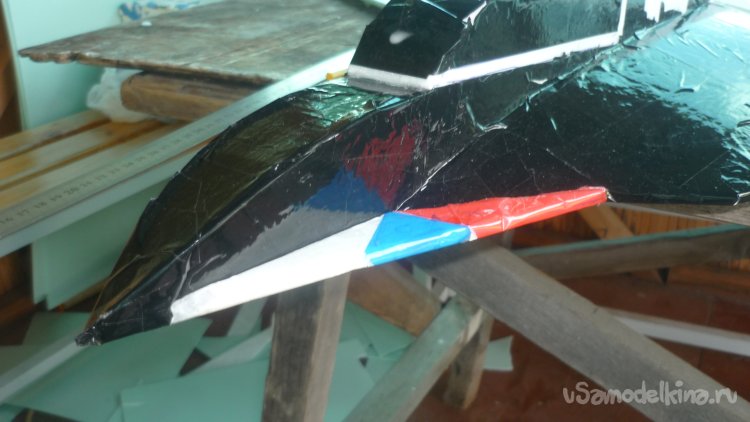

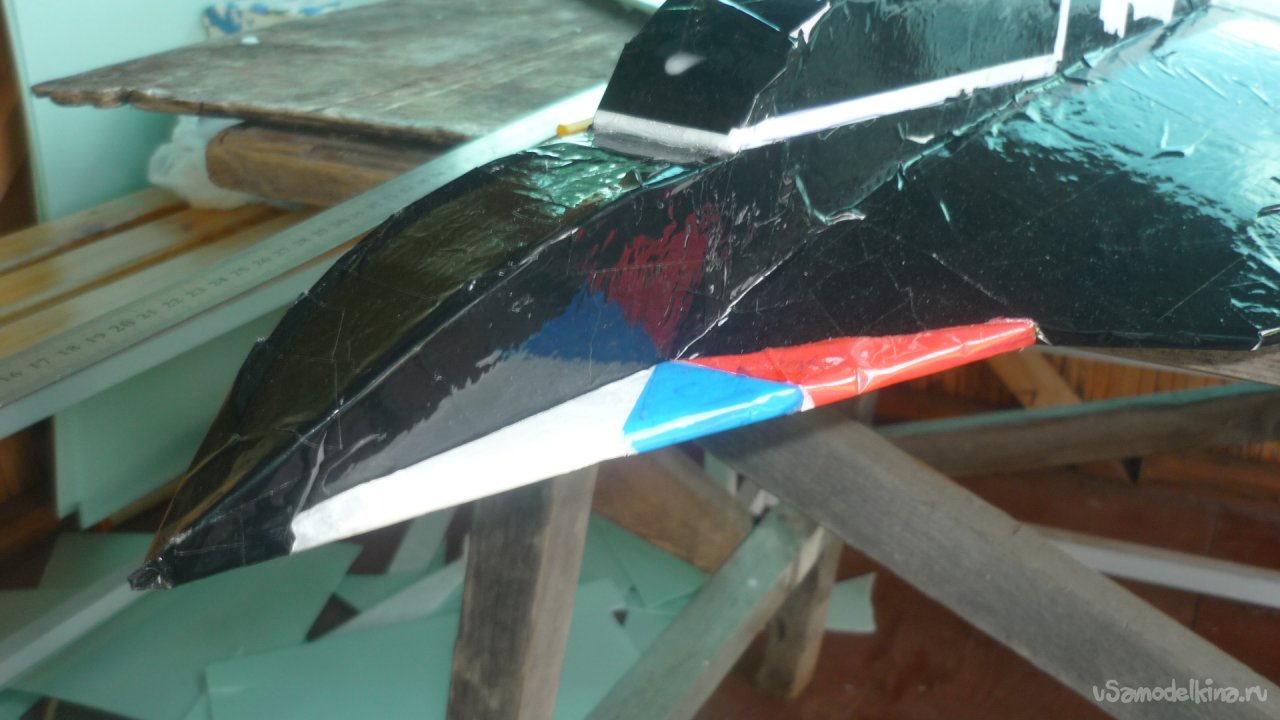

В носовой части обозначил изимвол Российского триколора.

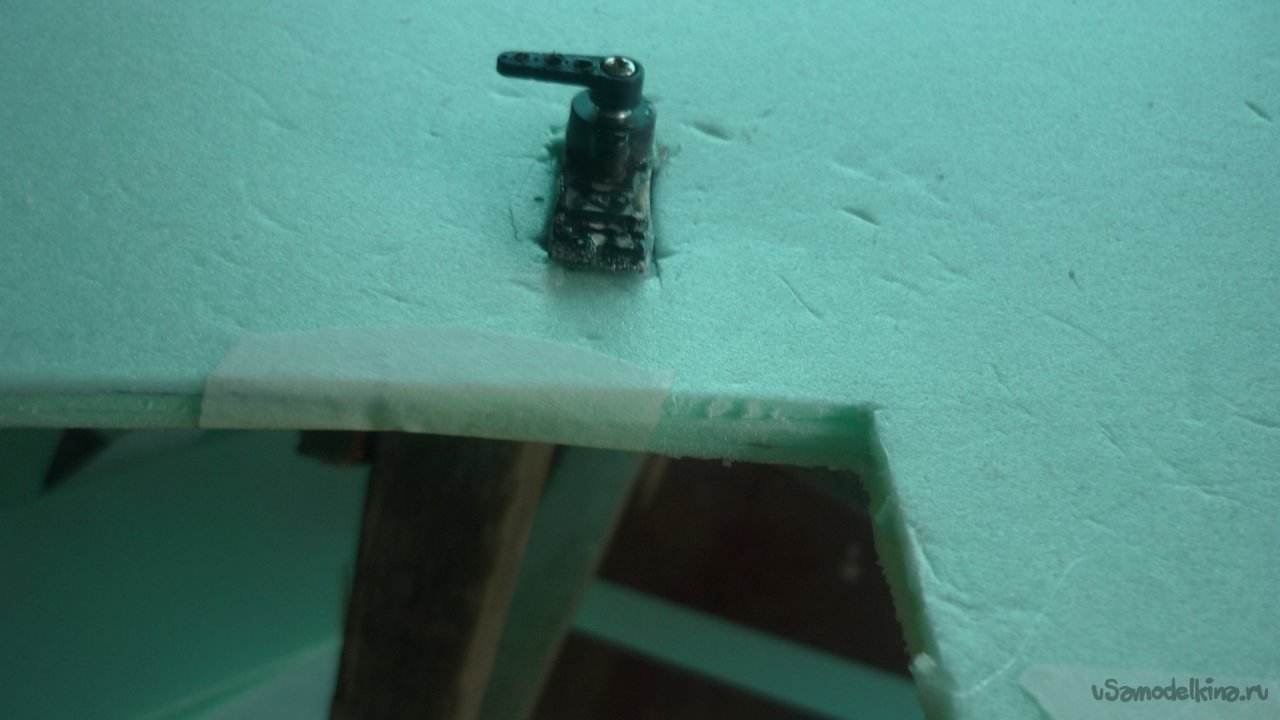

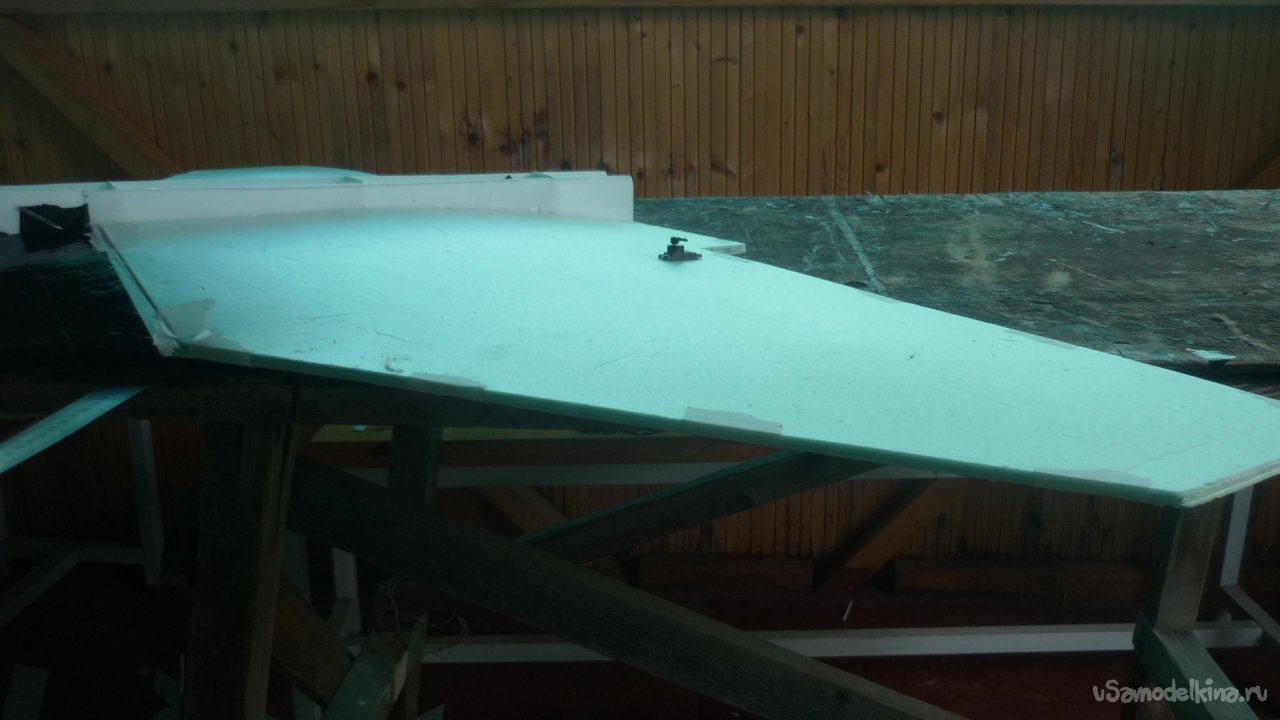

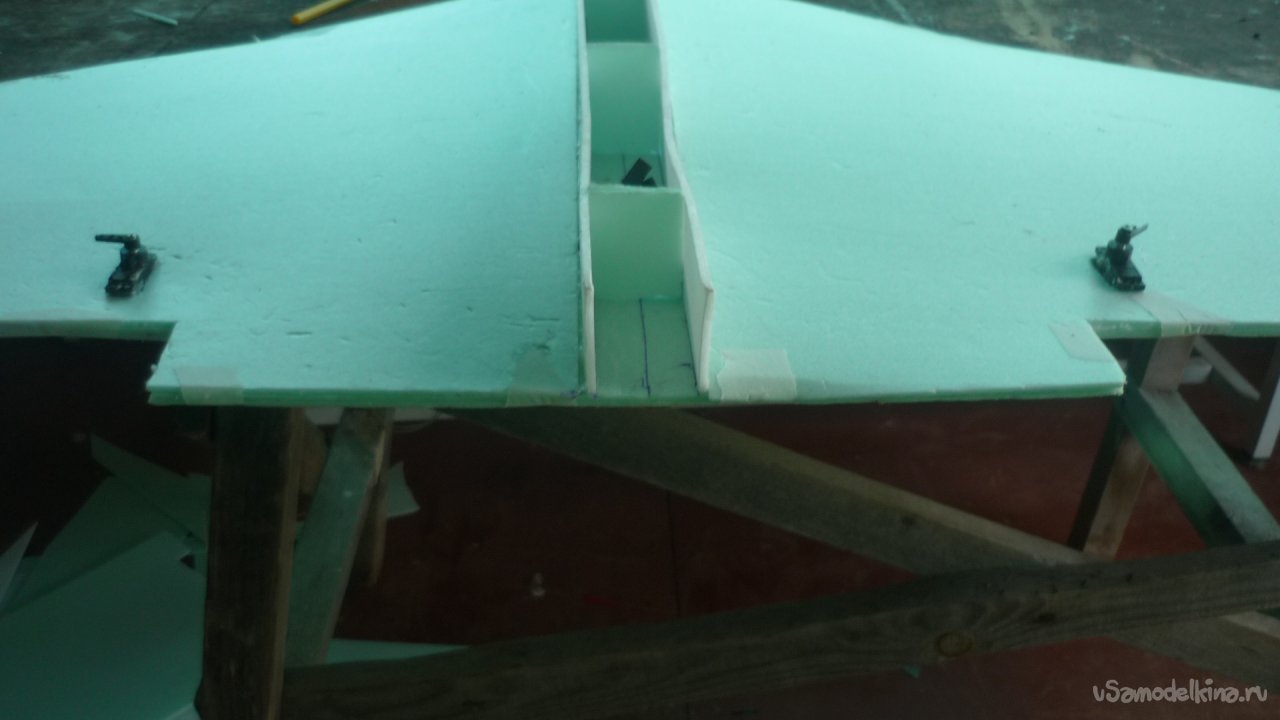

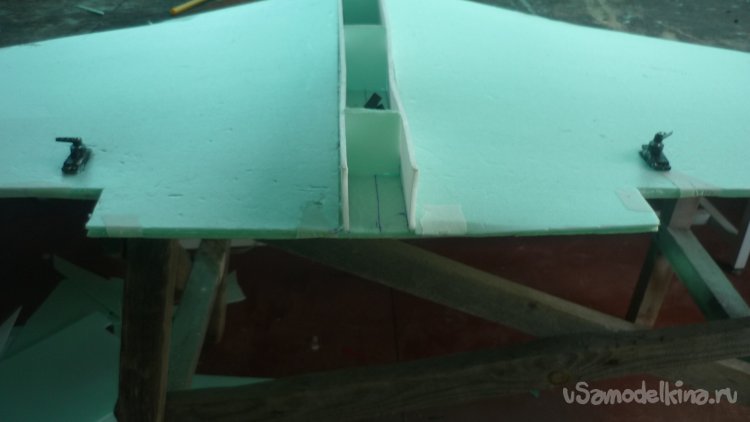

Разметил размещение сервомашинок управления элевонами и смонтировал.

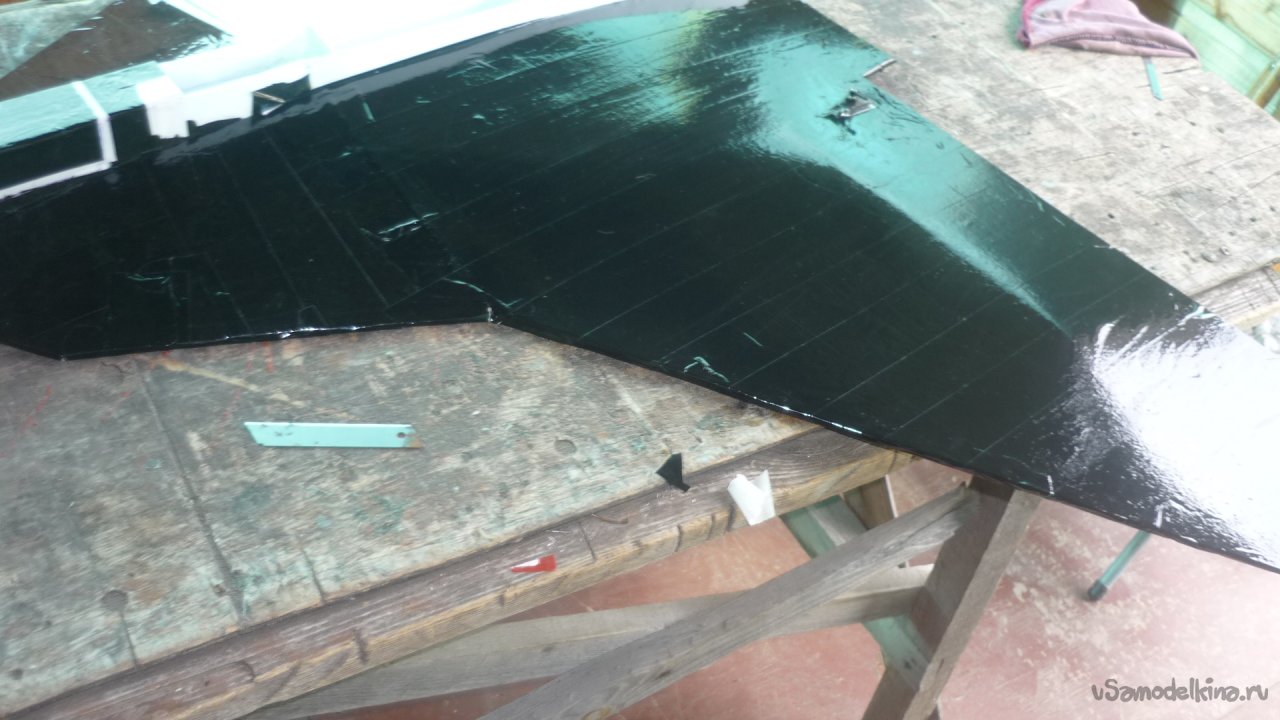

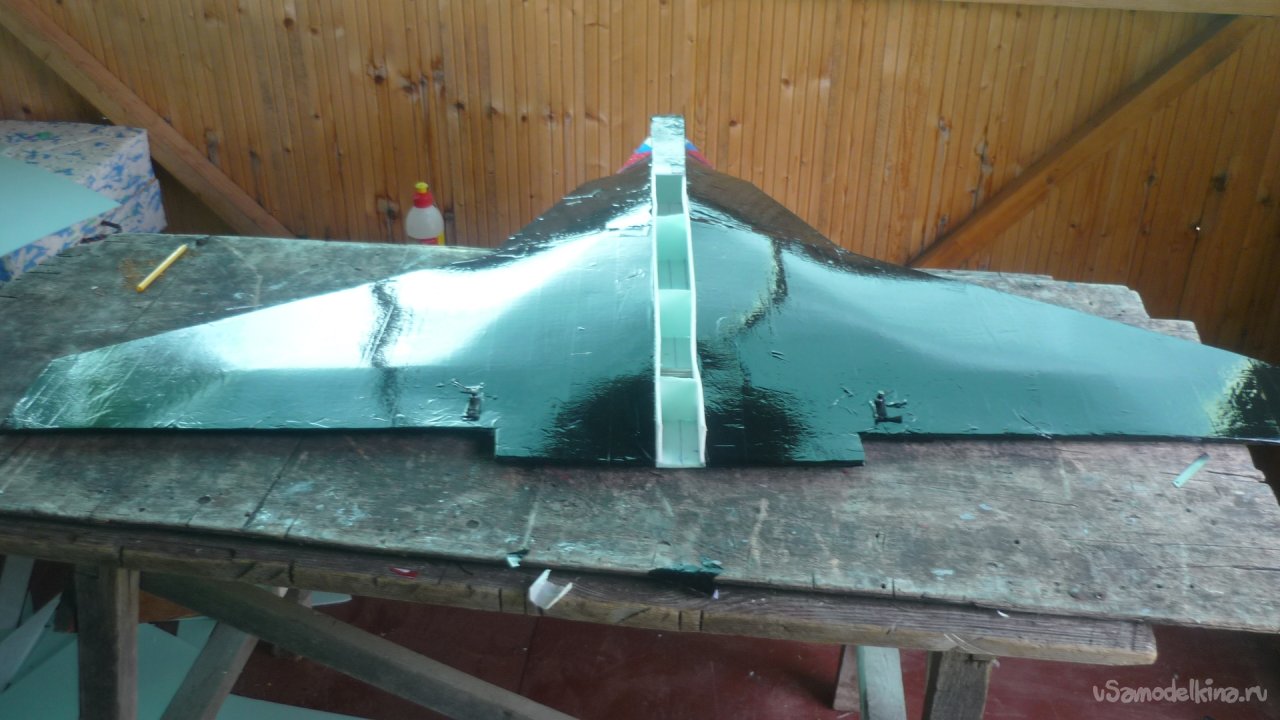

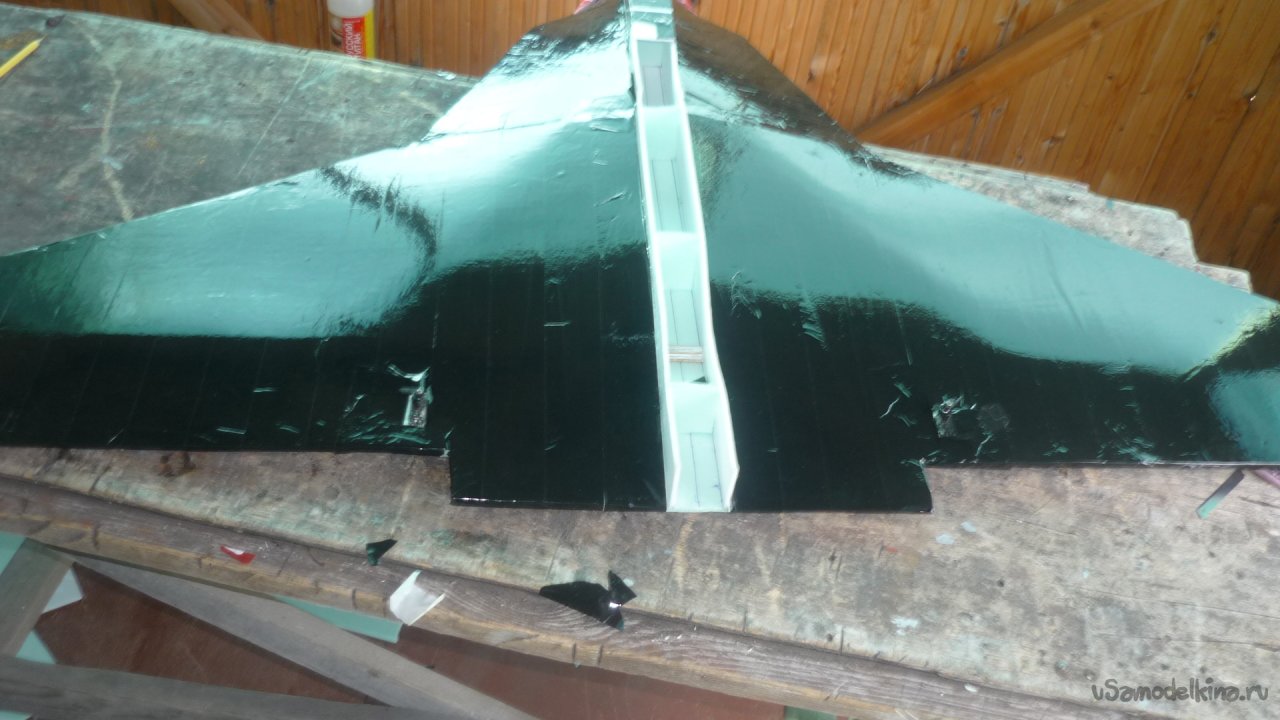

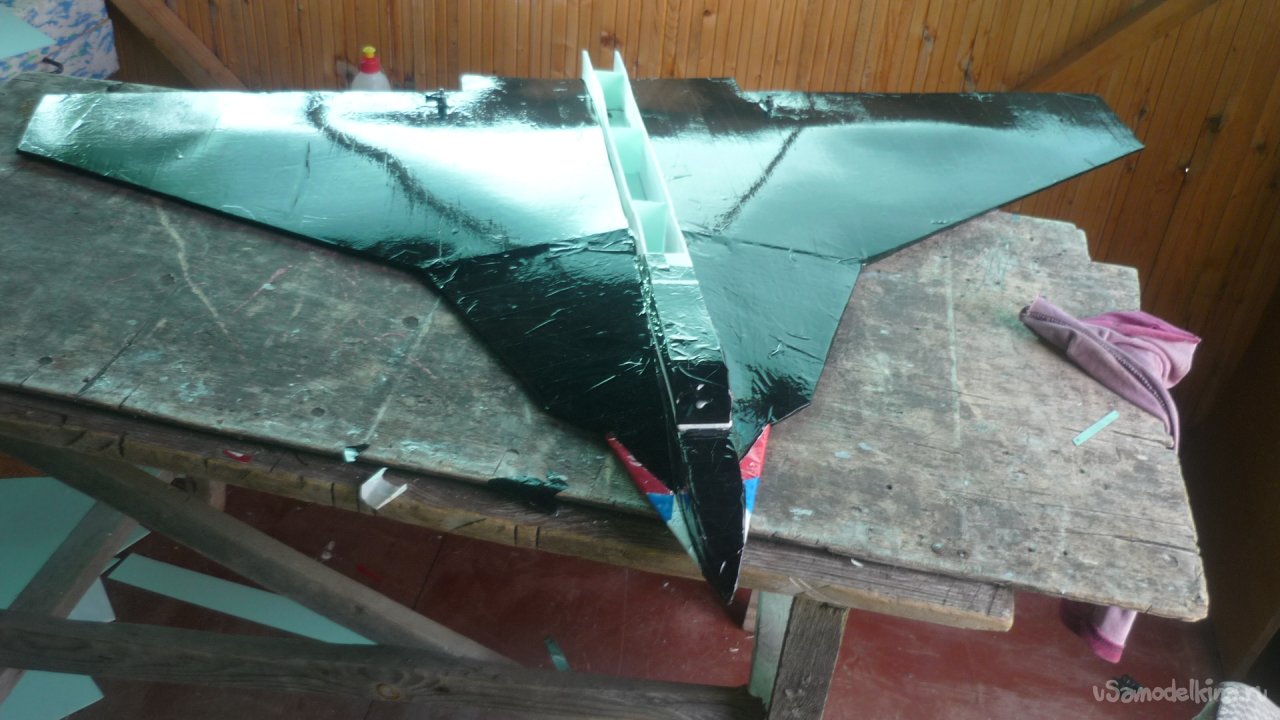

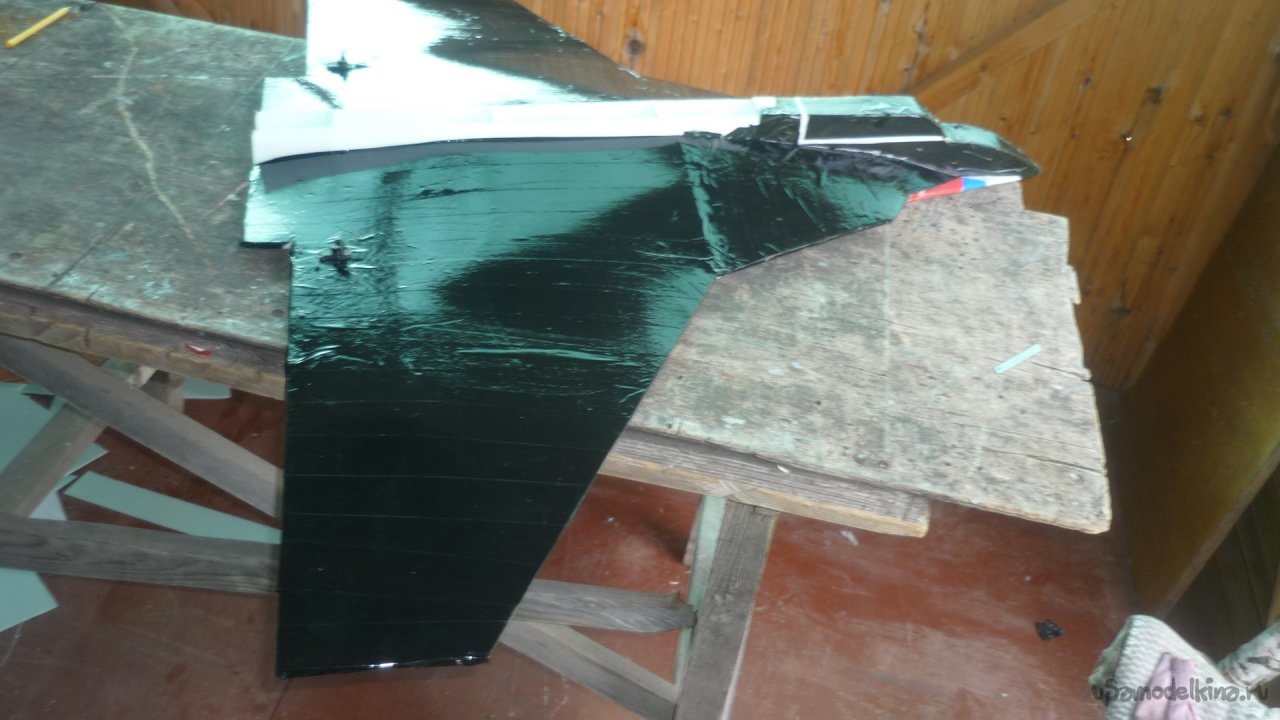

Продолжил обтяжку модели чёрным скотчем.

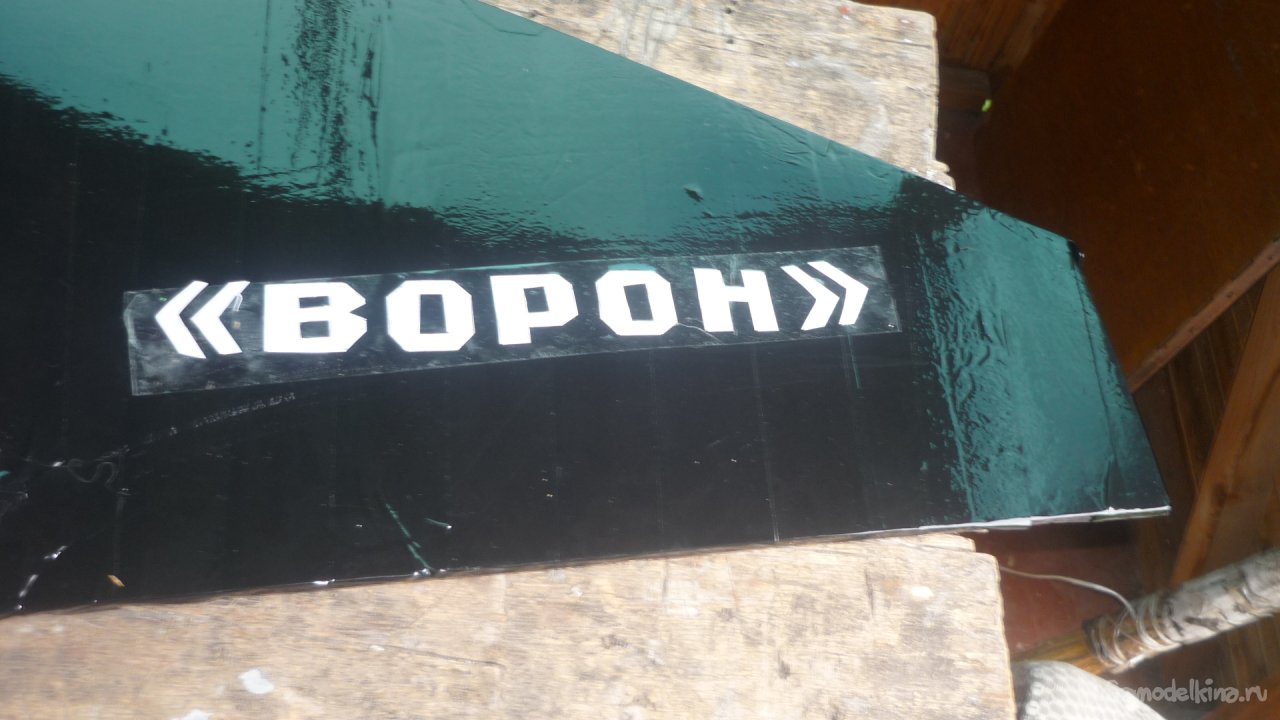

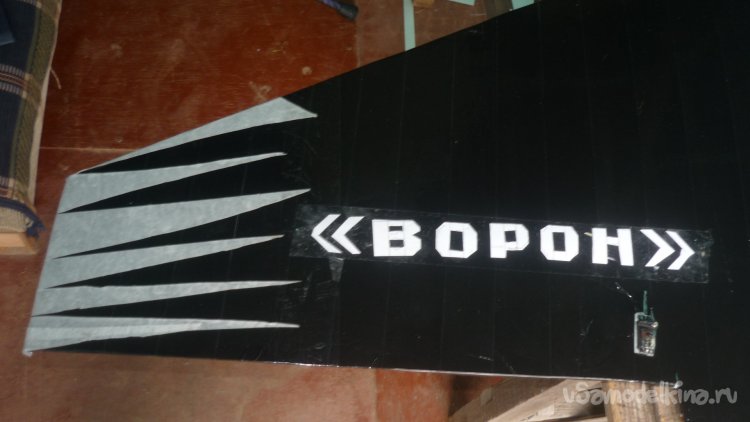

Смонтировал надписи нв крыло.

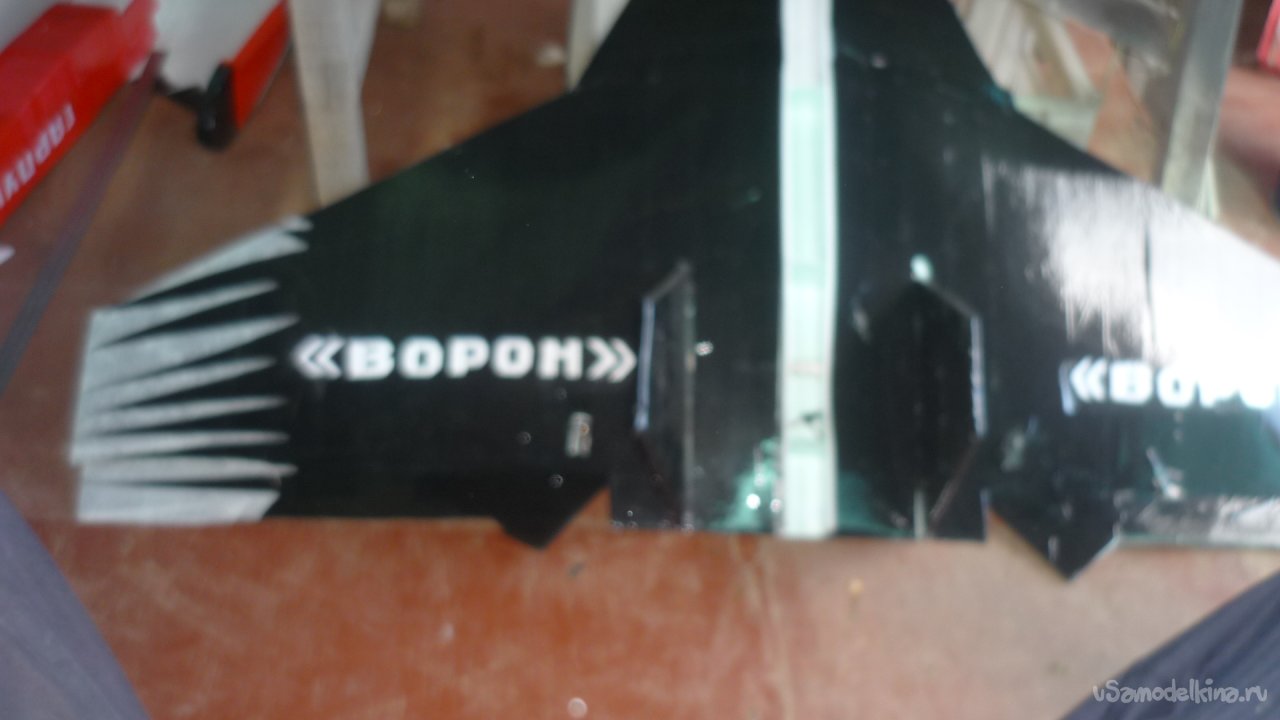

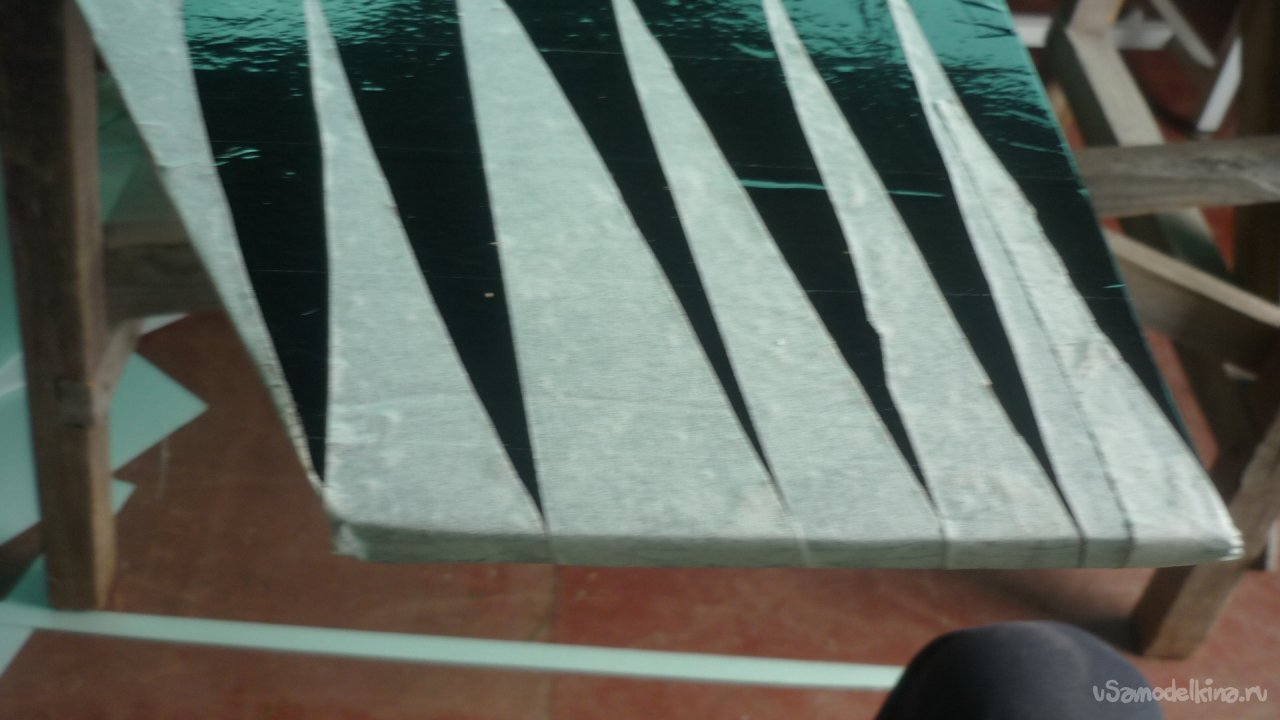

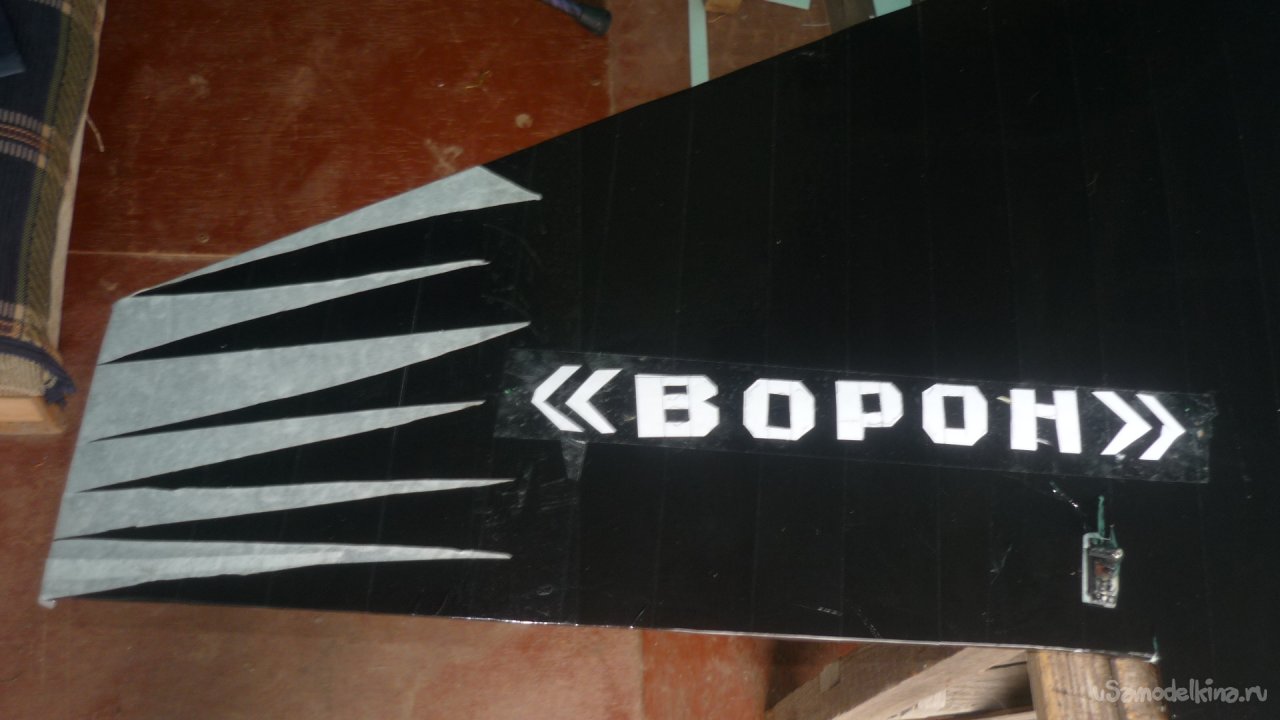

На коце левой еонсоли обозначил перья вороша.

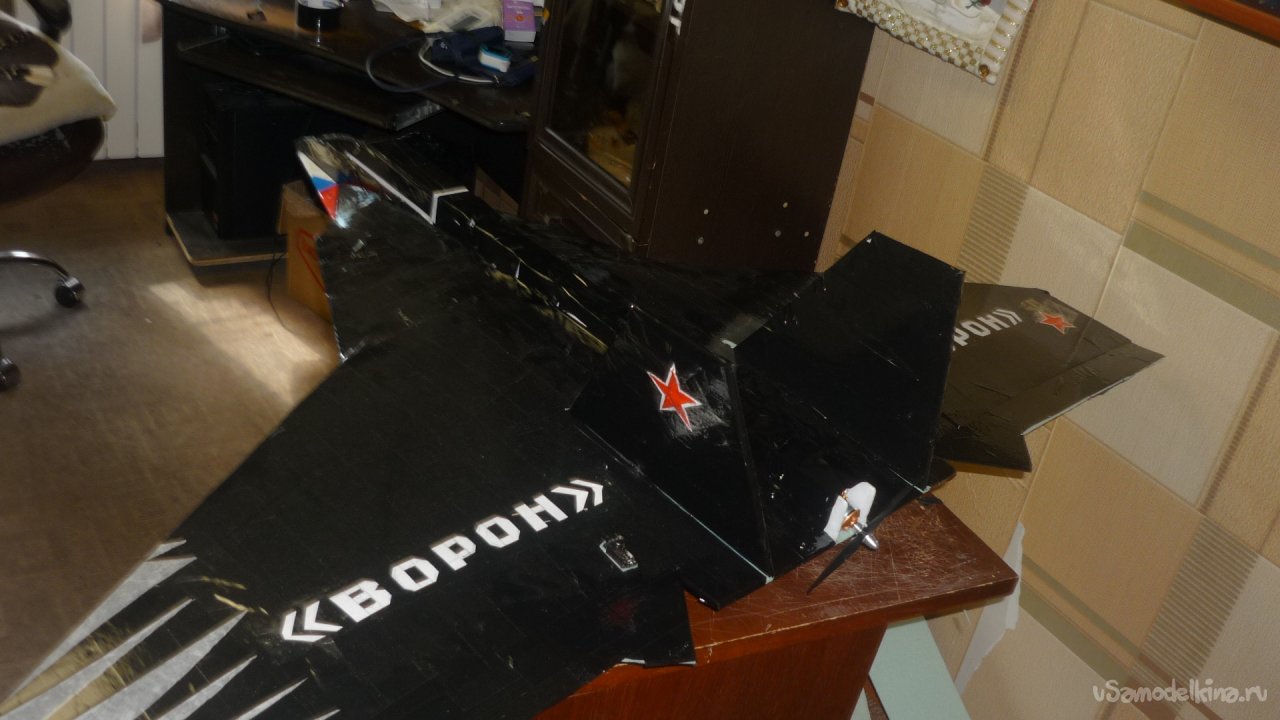

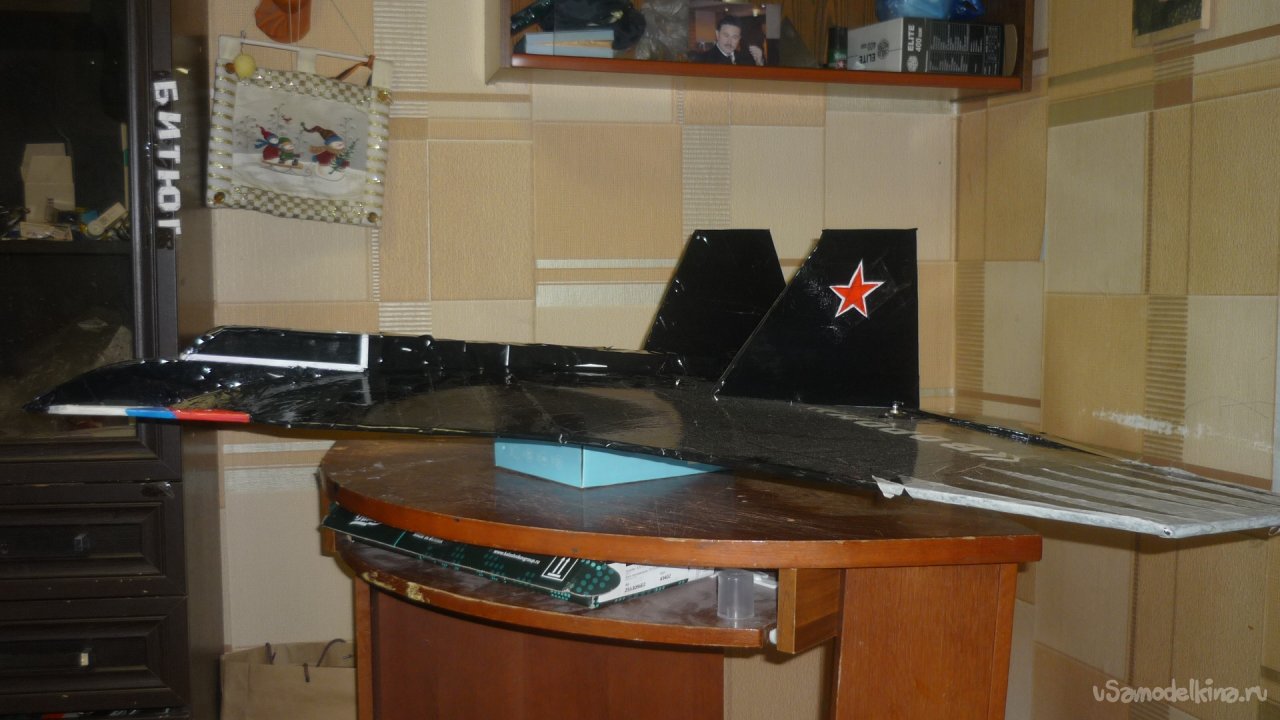

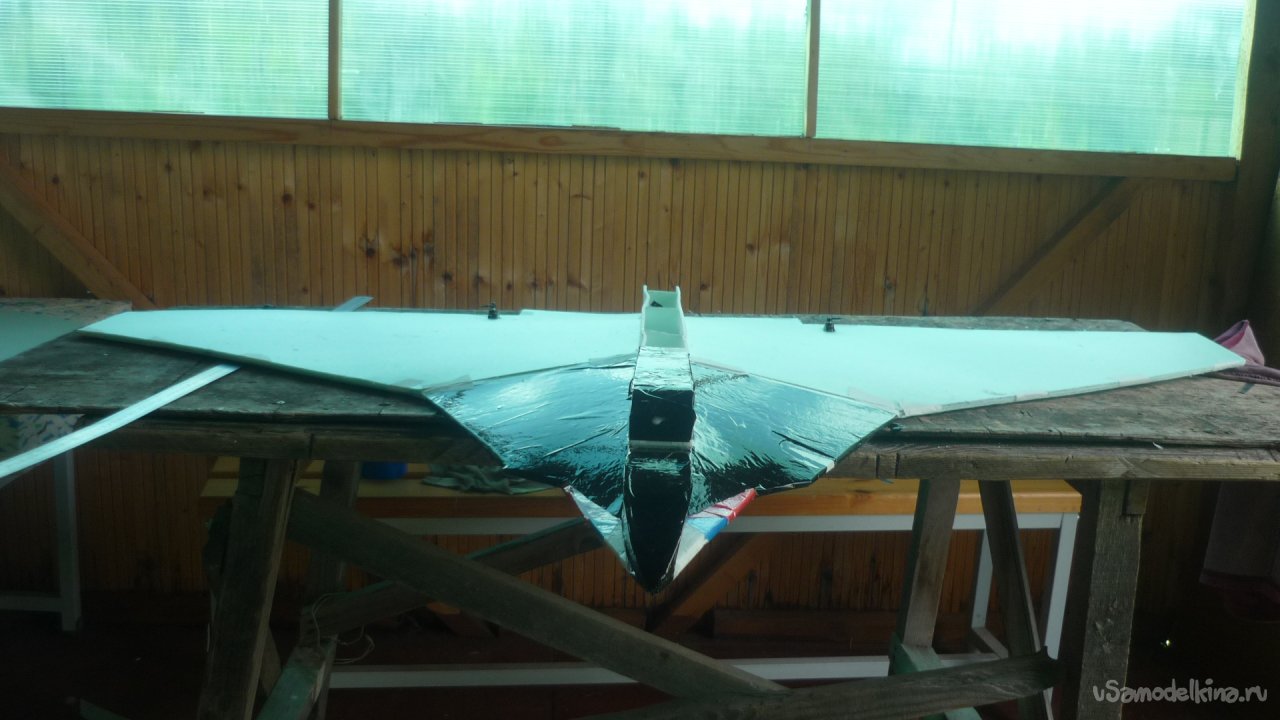

Общий вид модели.

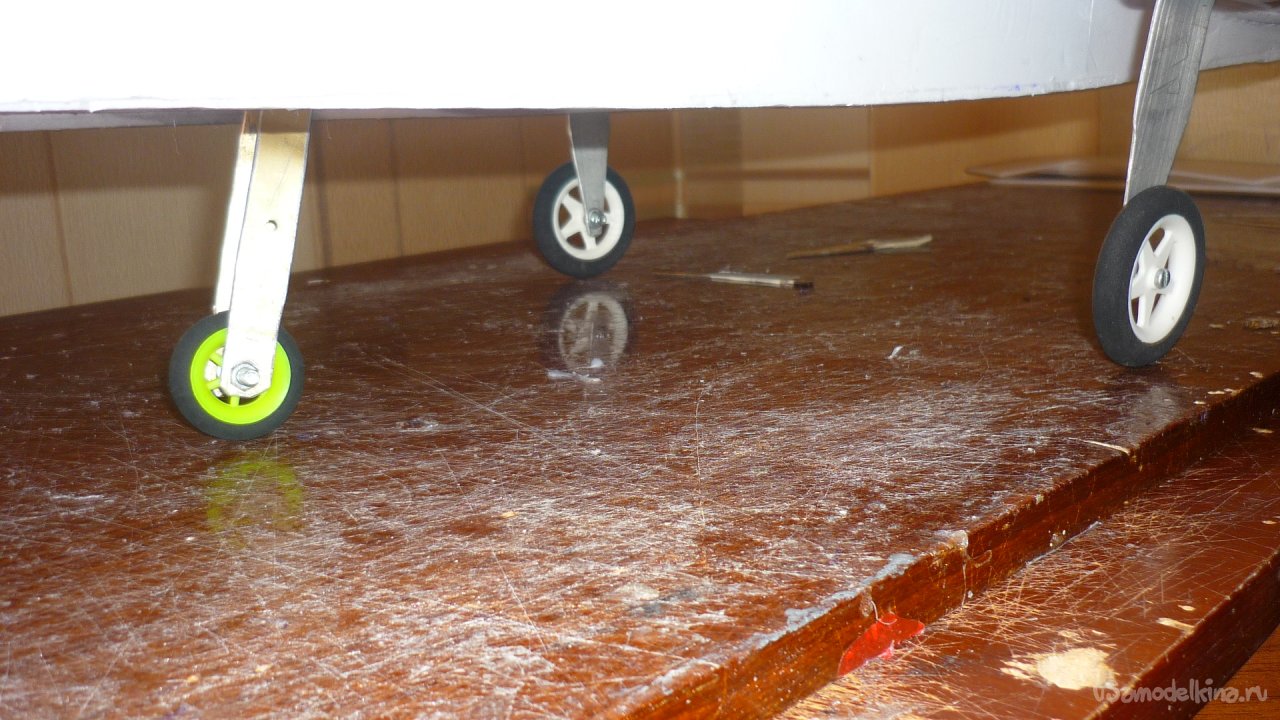

Эту авиамодель планирую запускать с руки. Но, при желании и наличии хорошей ВПП можно поставить шасси, которые я подобрал от старой авиамодели, подходящие по весу и габаритам авиамодели
Склеиваю два слоя заготовок элевонов, обтягиваю чёрным скотчем и навешиваю на бумажный, малярный скотч.

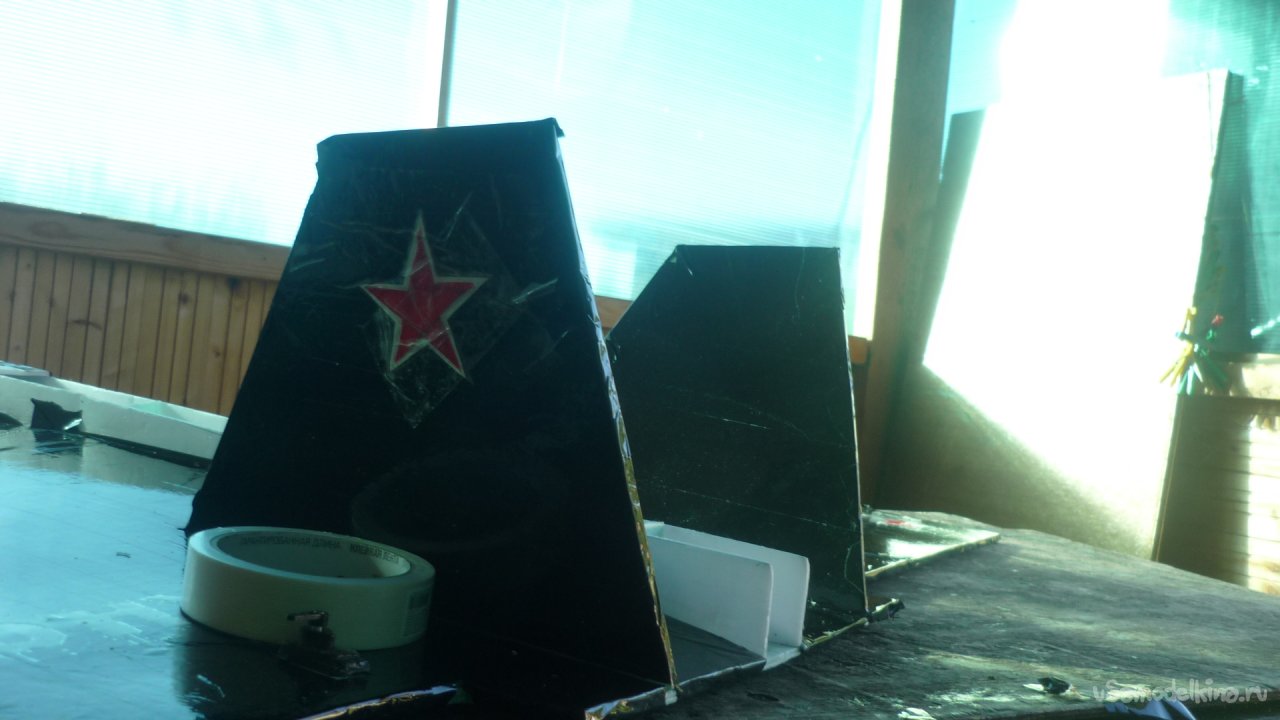

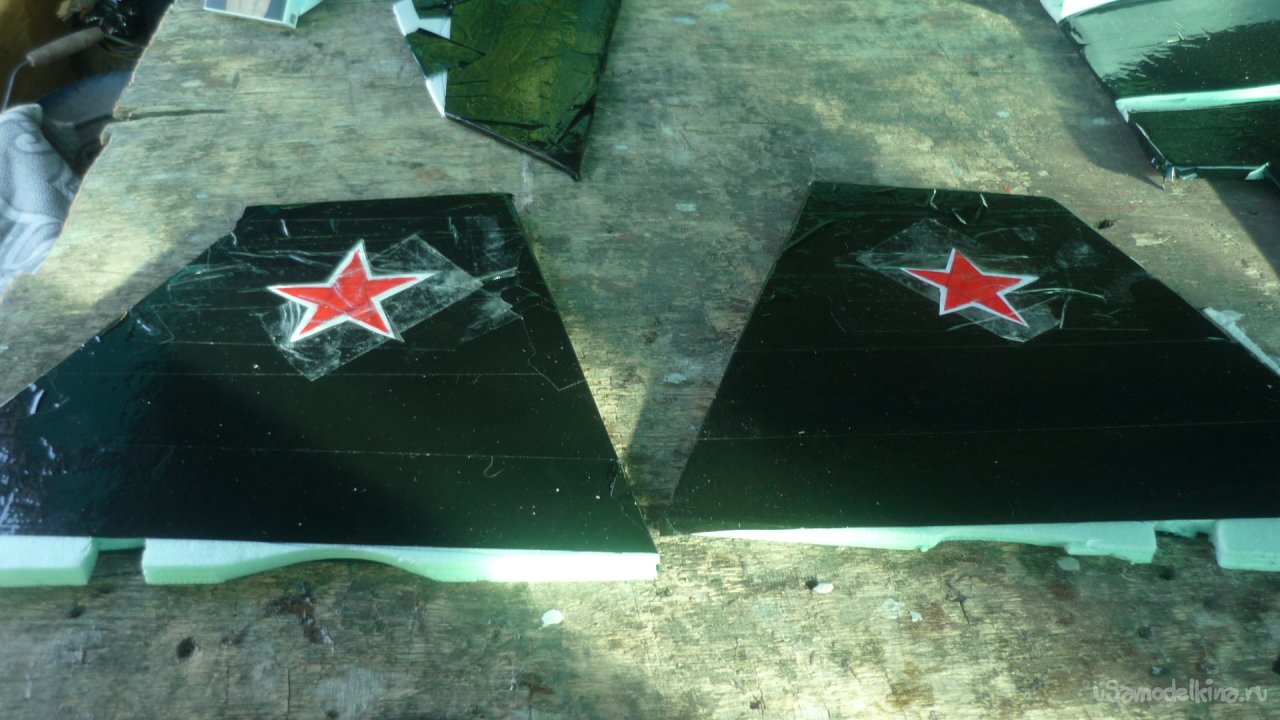

вырезал заготовки в два слоя для килейЮ склеил, ьбтянул чёрным скотчем и приклеил красшые звёзды. Смонтировал на место.

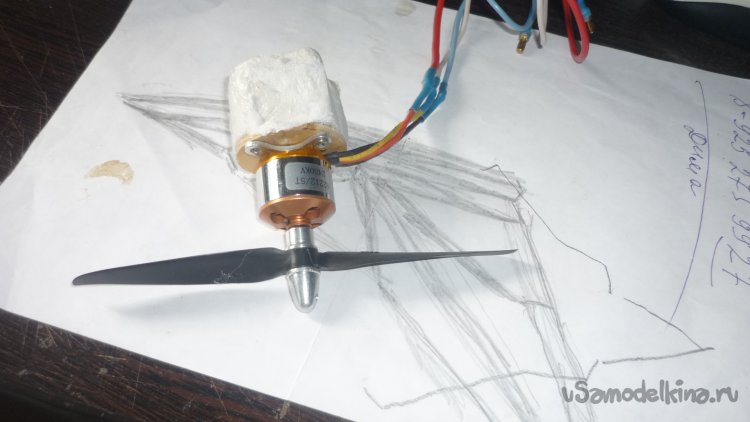

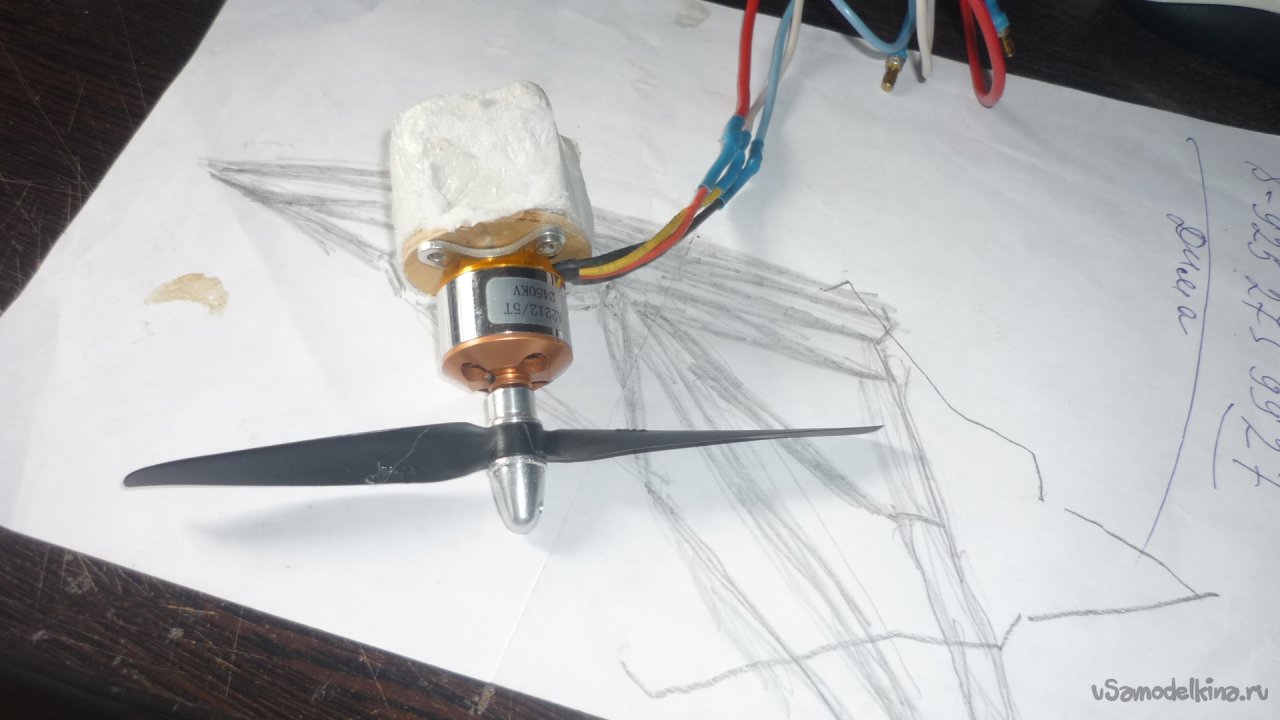

Подготавливаю мотор к монтажу. Вырезал из утеплителя небольшой брусочек, приклеил на него кусочек 3 мм. фанеры и укрепил мотор.

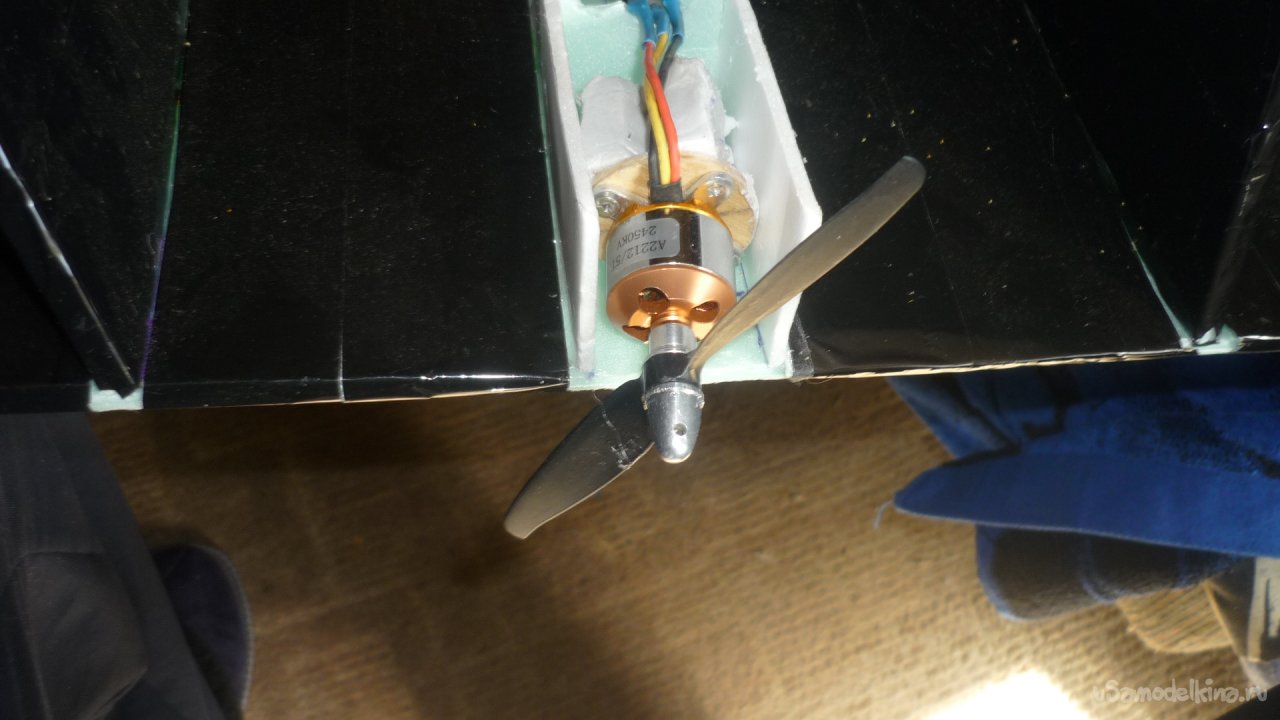

Устанавливаю мотор на модель.

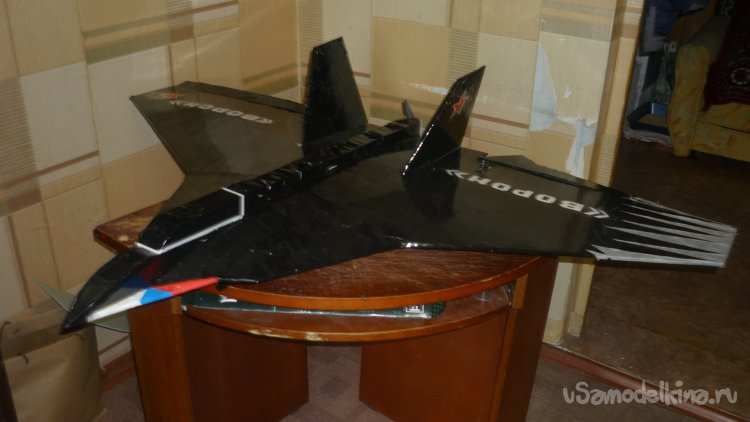

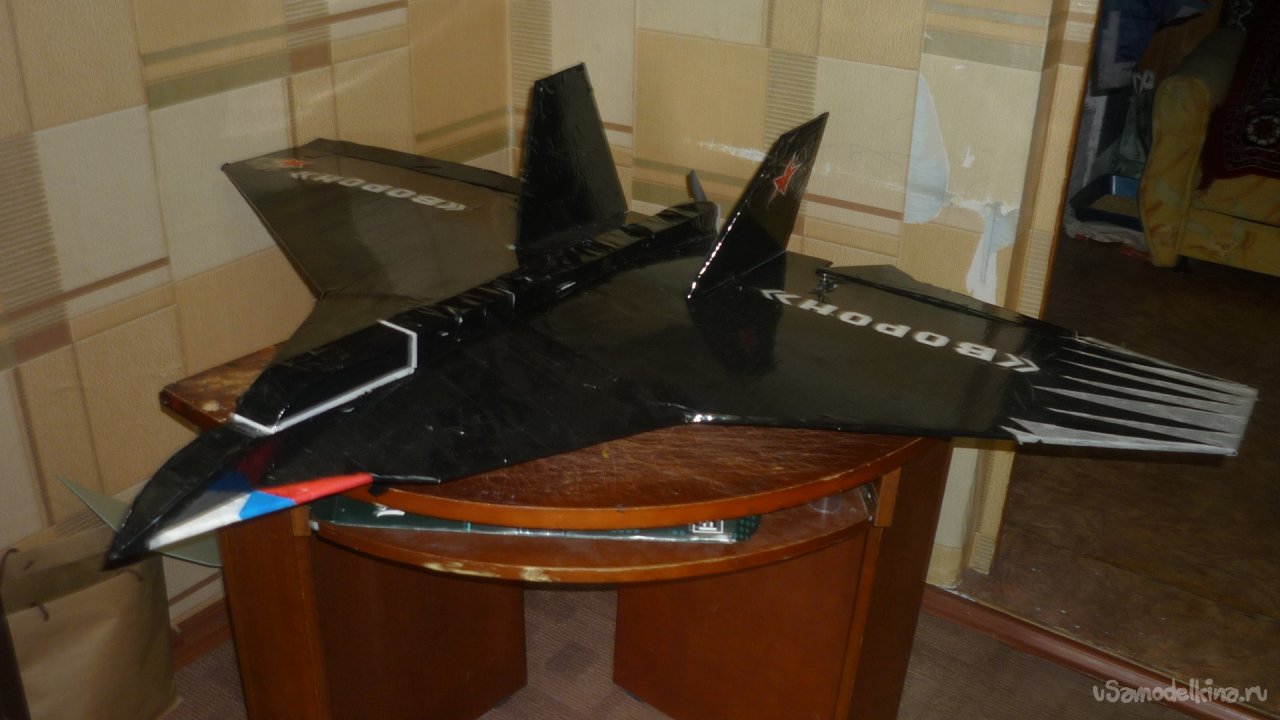

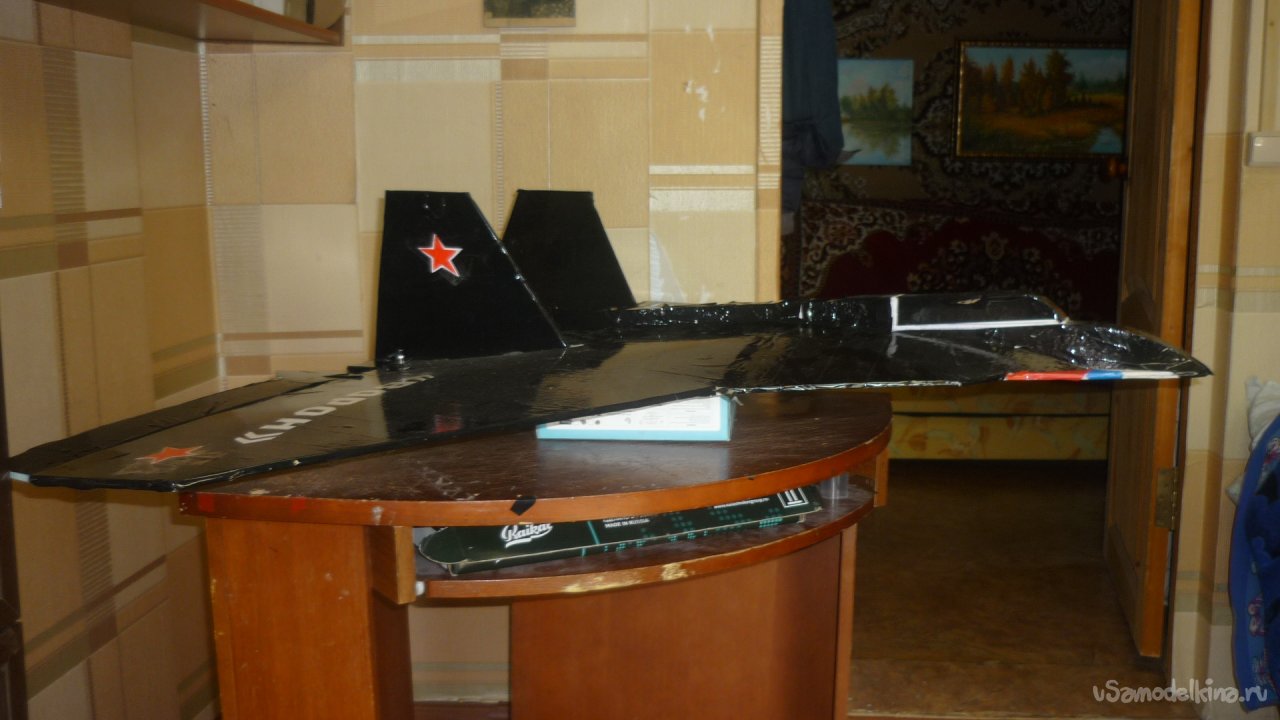

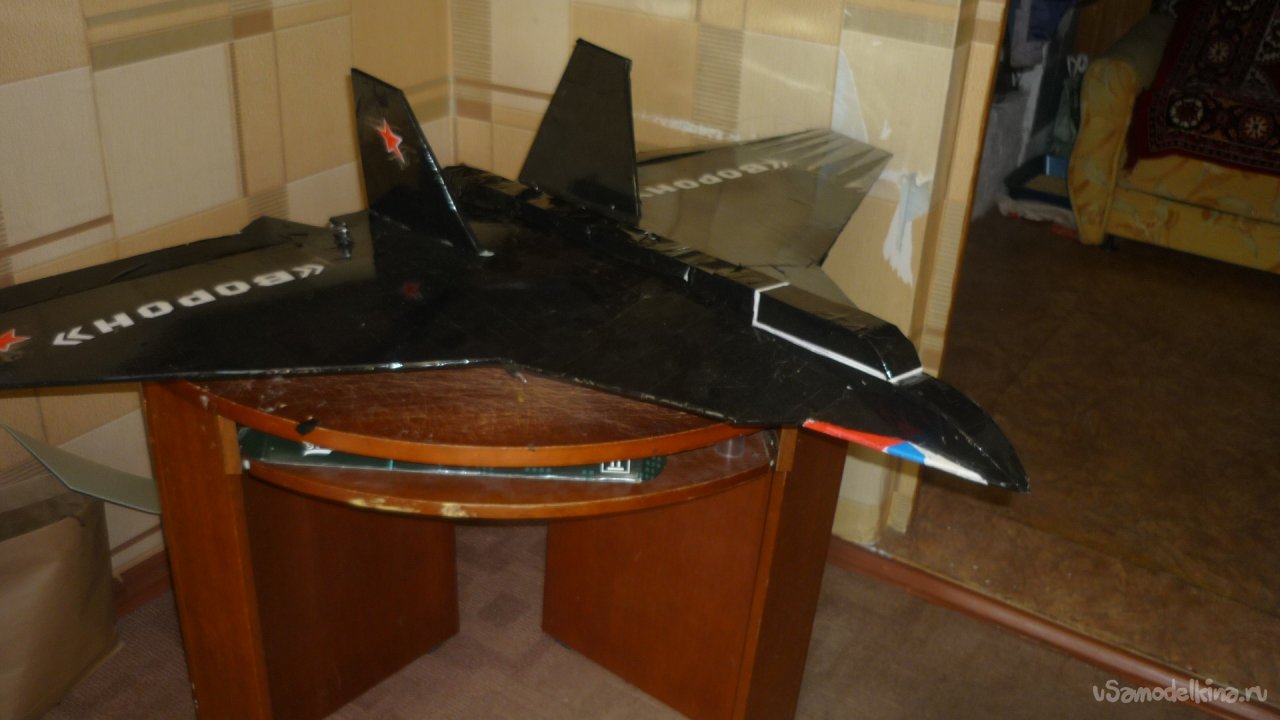

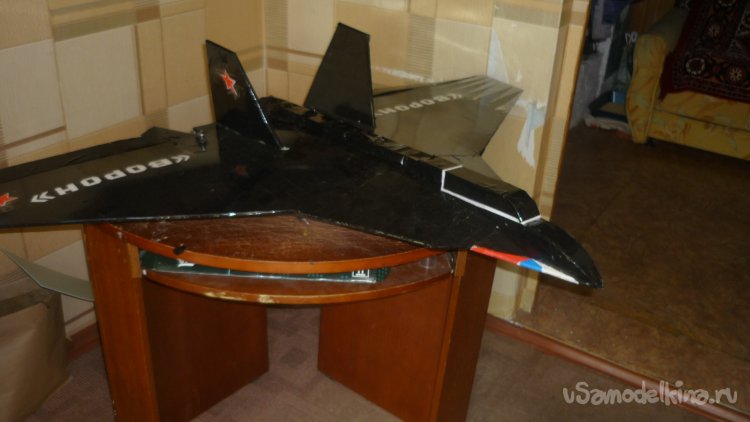

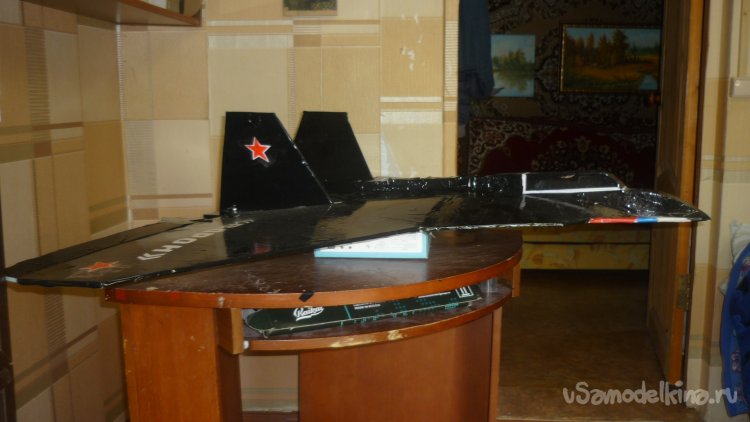

Фотографии готовой авиамодели.

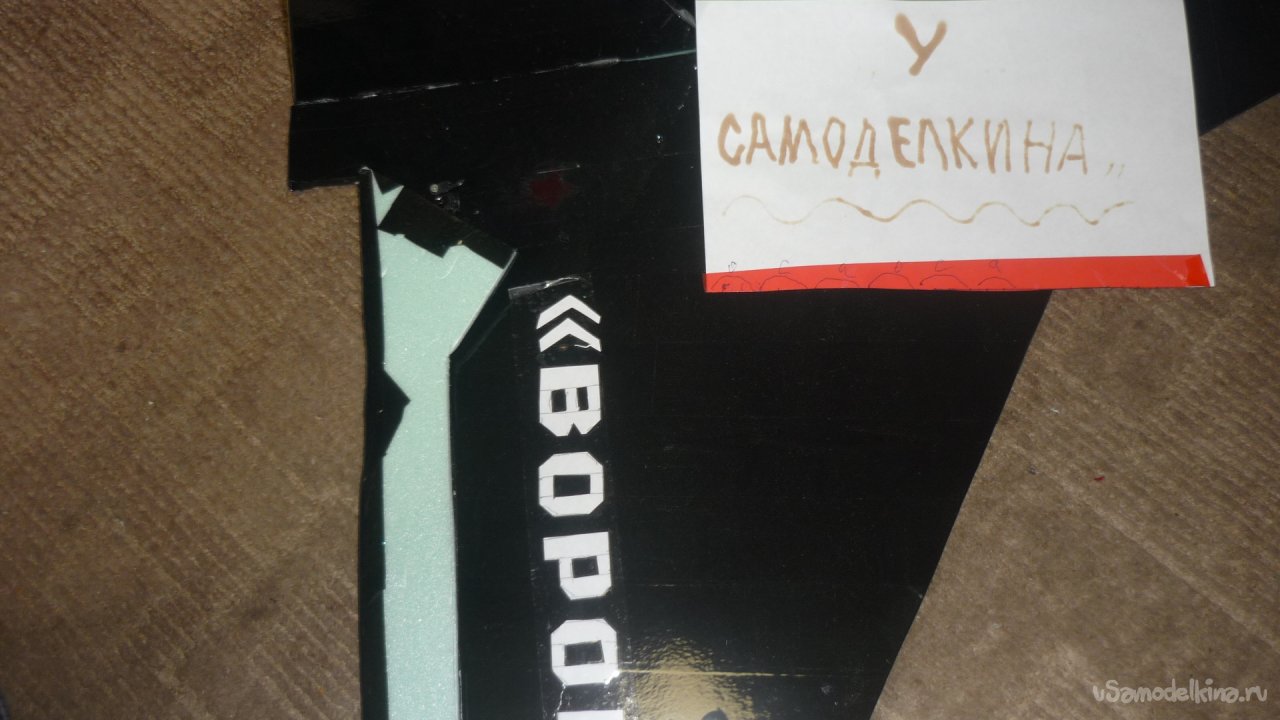

Фотографии для сайта "У Самоделкина".
Вот, пожалуй, и всё, что хотел рассказать.
На этом прощаюсь с вами.
Однако, до скорого свидания.
Ваш Валерьян самоделкин.
