Здравствуйте, уважаемые авиамоделисты.
С вашего позволения, я покажу вам свою новую авиамодель «Ураган» АлиС – 10.

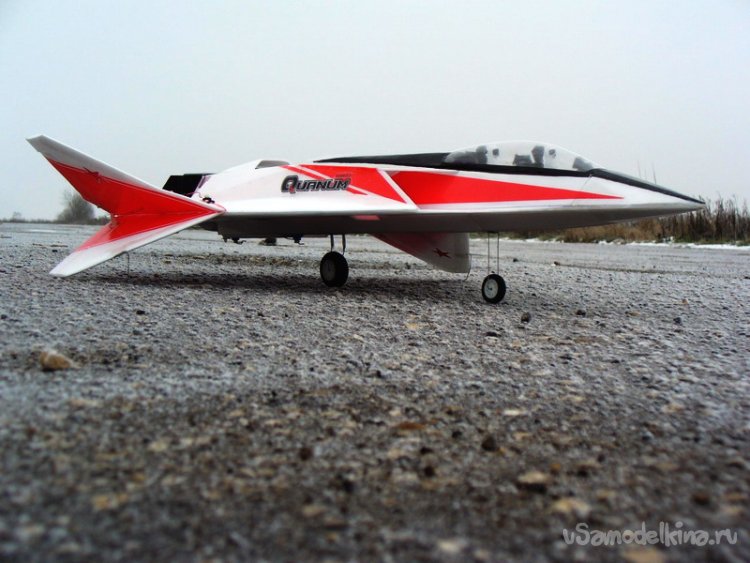

Идея создания этой модели появилась , как только Сергей Александров показал эскизный проект своей новой авиамодели с аналогичным названием.
Это был первый вариант по проекту INSIDER.

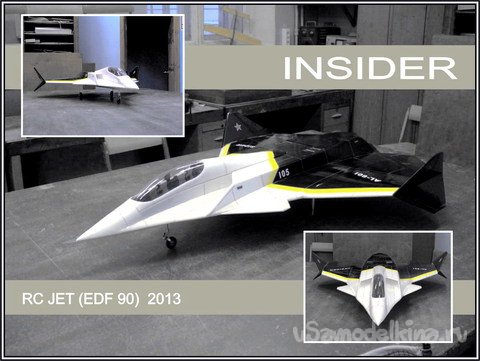

Проект INSIDER появился в конце 2011-го года, как способ борьбы с осенней депрессией. Изначально он не имел какого-либо названия, кроме индекса Ал-601 ТМПИ. Крайние буквы означали тактический многофункциональный перспективный истребитель))).
Планировалось применить некоторый положительный опыт эксплуатации модели S-61 "RED STAR".
Что же это за штуковина такая? В основе Инсайдера лежит идея истребителя переходного 5-6-го поколения. В основном этот самолёт должен быть оператором ББС (боевые беспилотные самолёты) и уметь выполнять функции ударной машины и, по-возможности, перехватчика.
Изготовление 601-го растянулось на долгий период с большими перерывами в работе. В процессе проект пережил несколько значительных изменений.

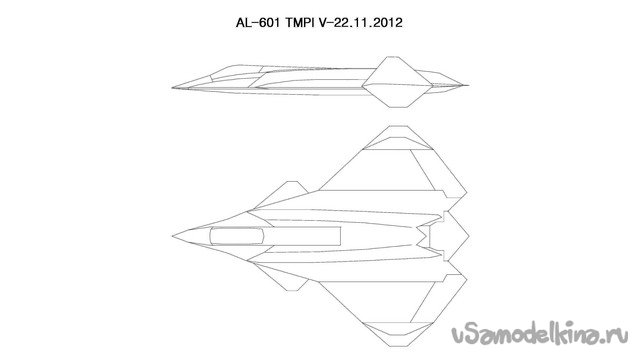

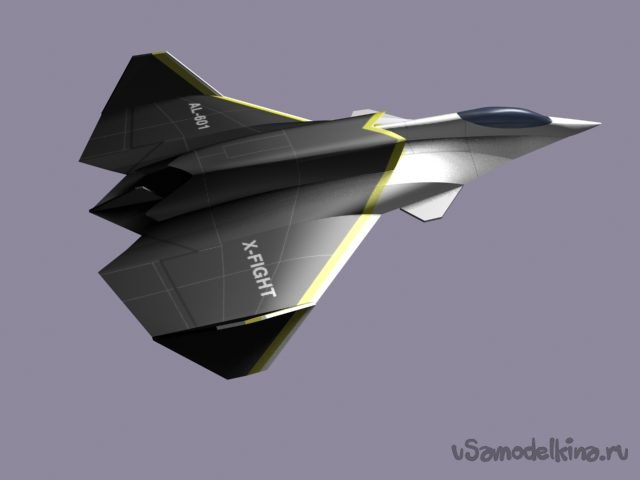

Поначалу трудно было определиться с воздухозаборниками и наплывами. В итоге всё пришло к такому виду:
Именно с этих эскизов и решено было начать проектирование модели.
Мне не хотелось копировать модели Сергея и я взял только за основу чертёж этой модели
Моя задумка заключалась в том, что бы сделать универсальную авиамодель, на которую можно было бы установить в качестве движителя либо импеллер, либо мотор с винтом.

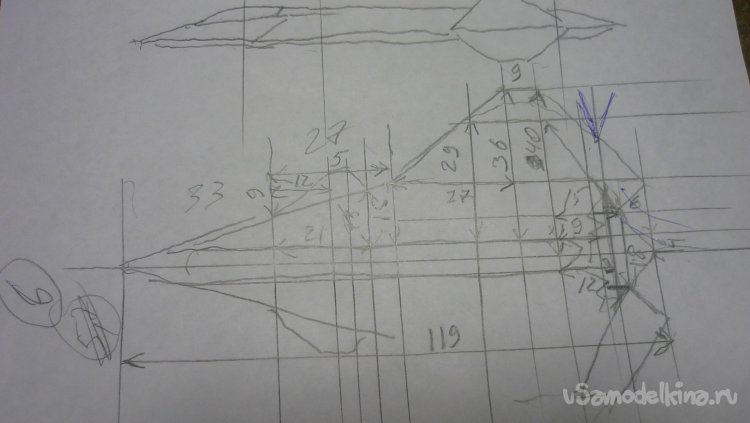

Сделал для себя рабочий чертёж с размерами.

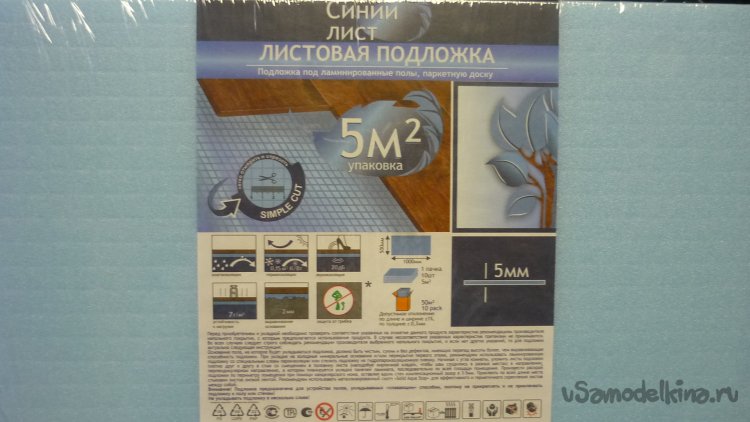

Создавать модель решил из простой, листовой подложки под ламинат размером 1000 х 500 х 5 мм.
Вся внешняя обшивка планируется из гладкой, белой потолочной плитки.
Клеить детали буду универсальным, водостойким, полимерным клеем «Русский Титан».
Эта модель рассчитывается на установку вот такой электроники.

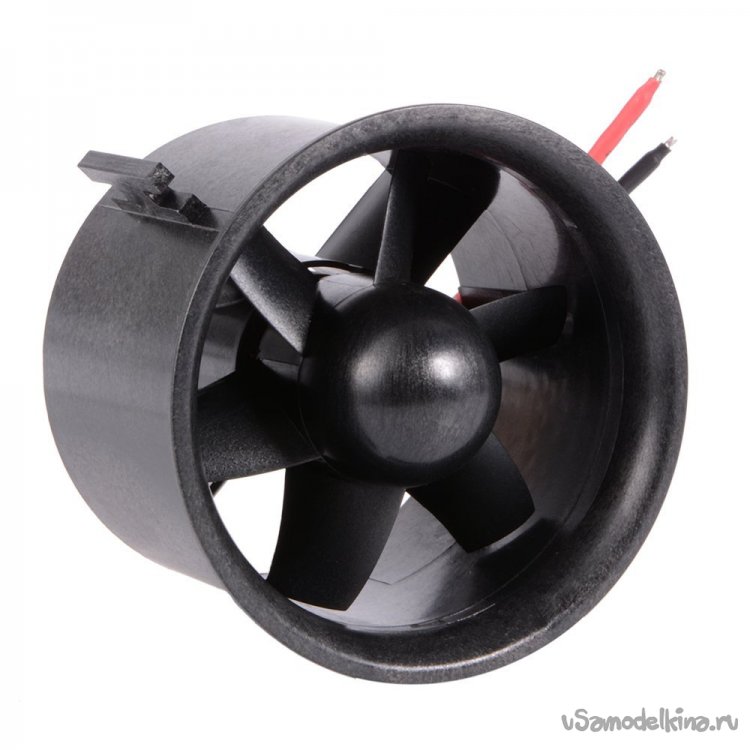

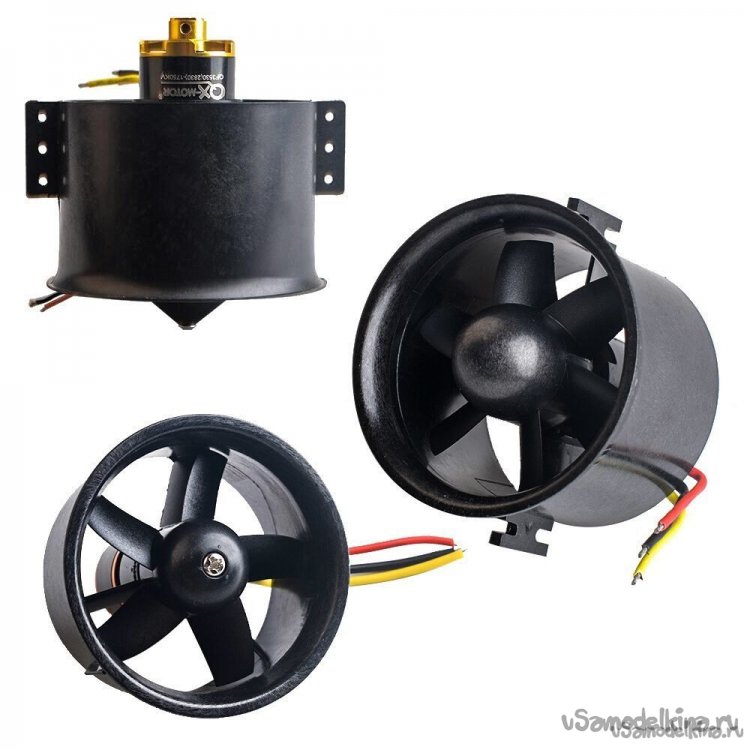

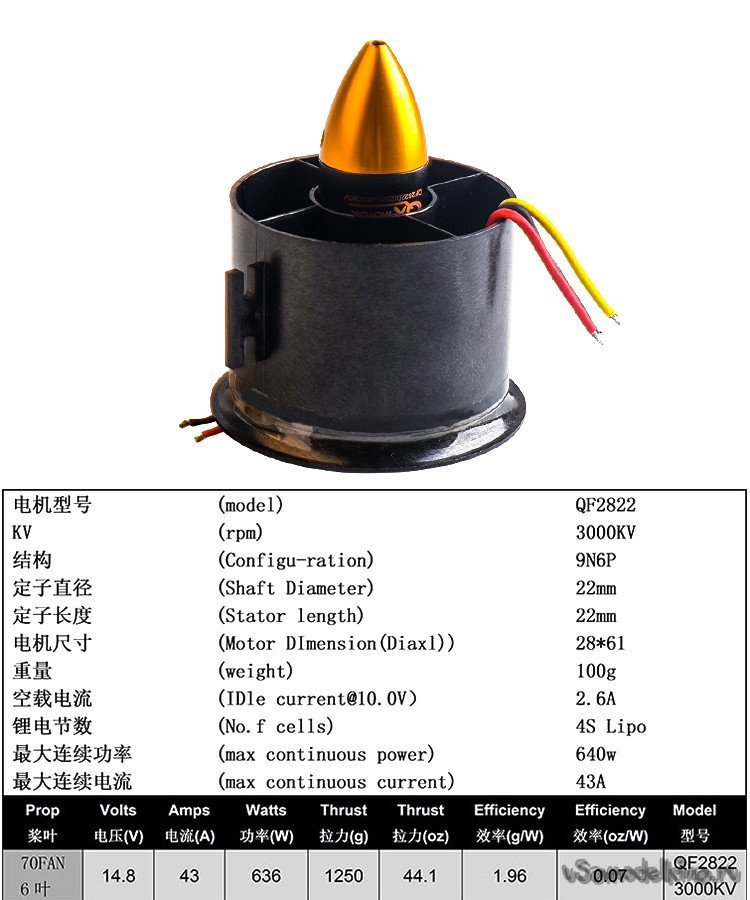

Импеллер – 70 мм.

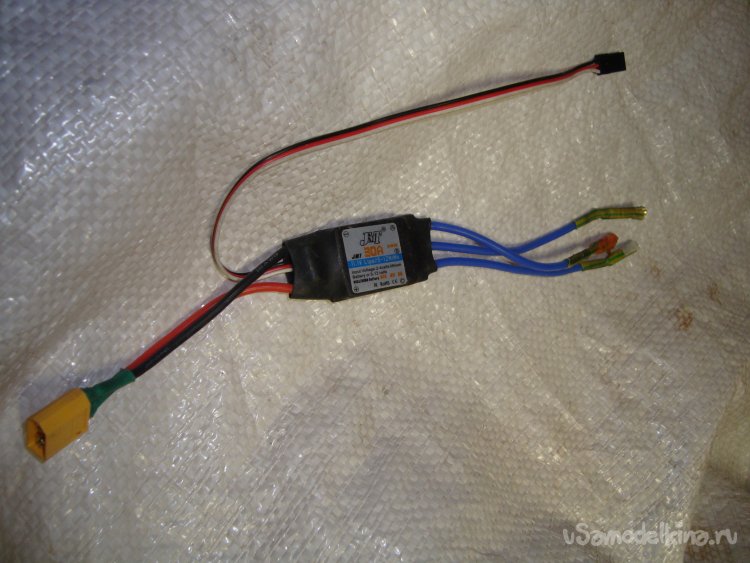

Регулятор – 80 А.

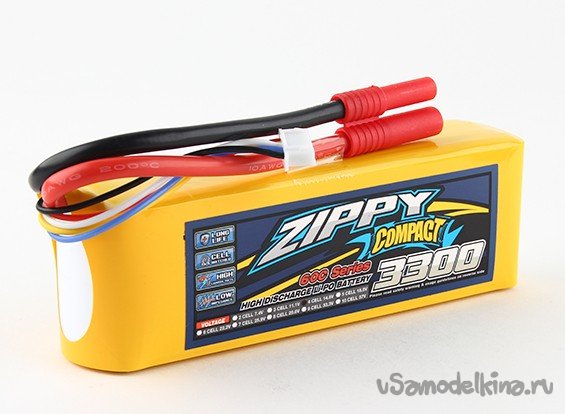

Аккумулятор – 3700 mAh. 4S.
Или
Мотор - 2212 4500 KV

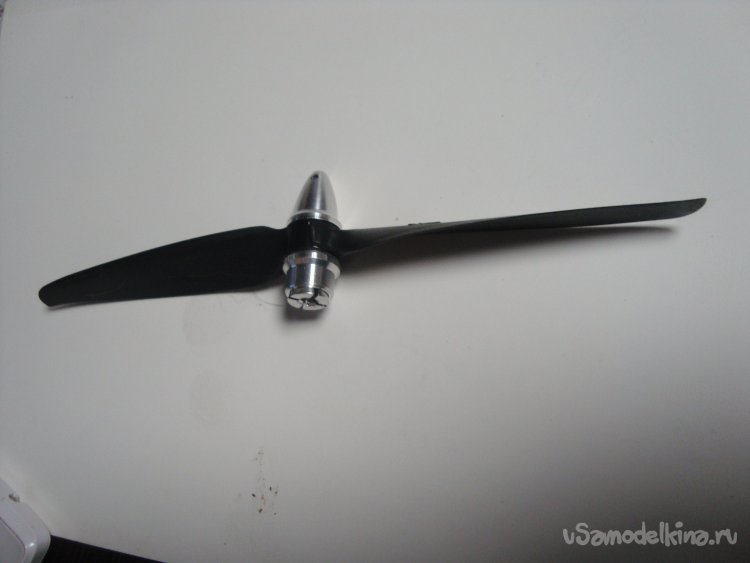

Винт – 6 х 4,45 Е.
Регулятор – 40 А

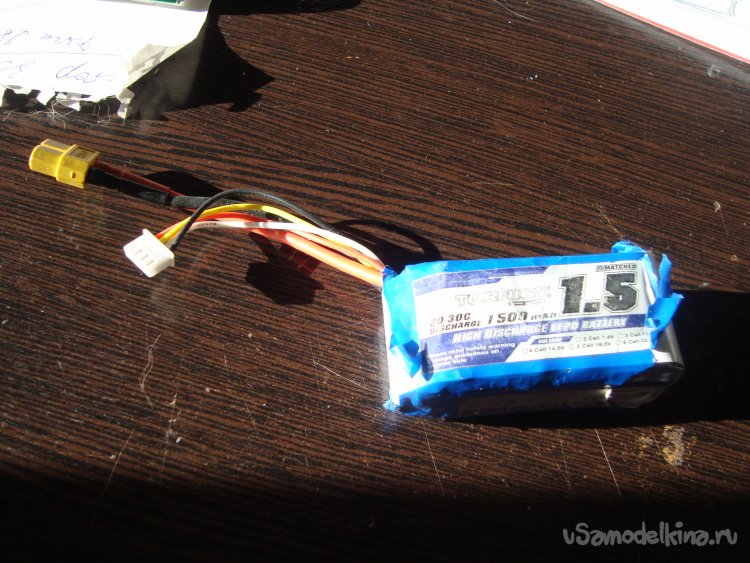

Аккумулятор – 1500 mAh. 3S.
Сервомашинки – MG90S.
Микшер – V-TAIL MIXER.ъ
Я решил применить новую технологию при изготовлении фюзеляжа.
По диаметру импеллера склеиваю вот такие заготовки. Перед склеиванием, обтянул заготовки скотчем, под руки попался зелёный скотч.

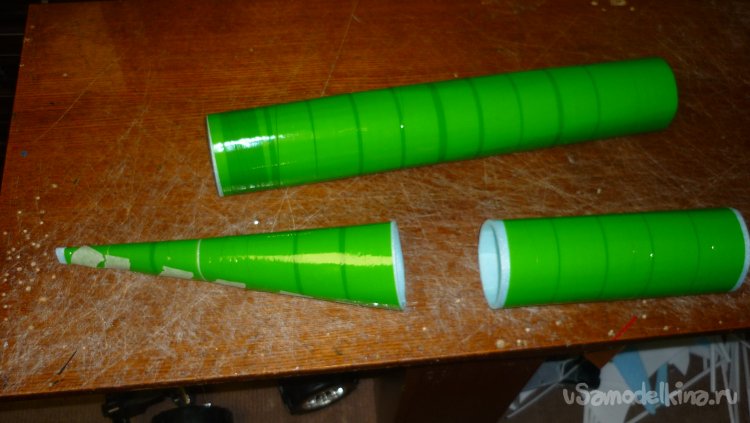

Носовая часть фюзеляжа, средняя и хвостовая секция фюзеляжа.

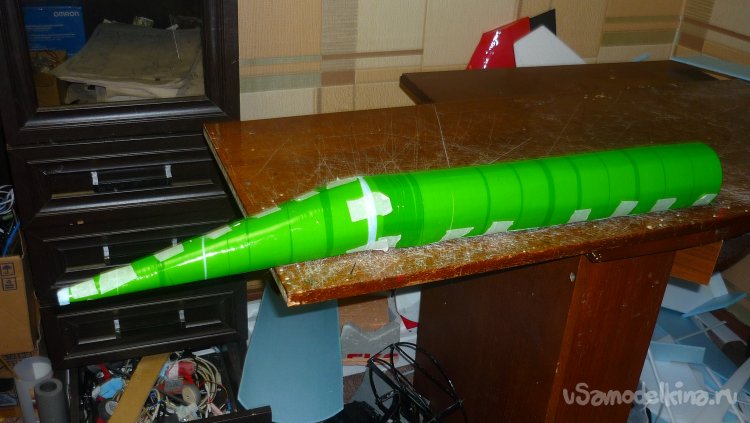

Все три части склеиваются в единое целое.

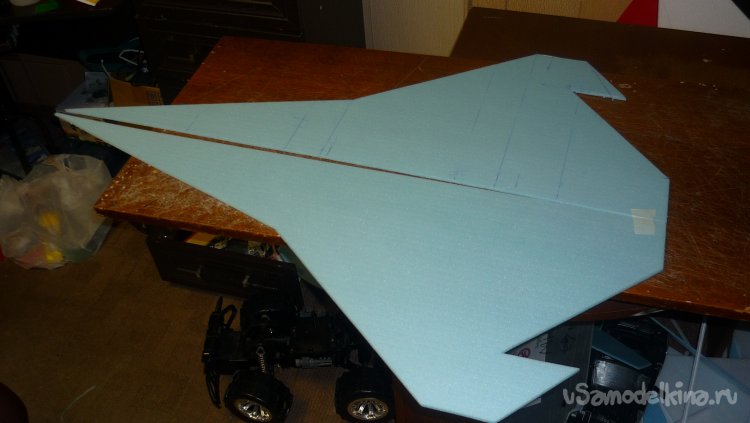

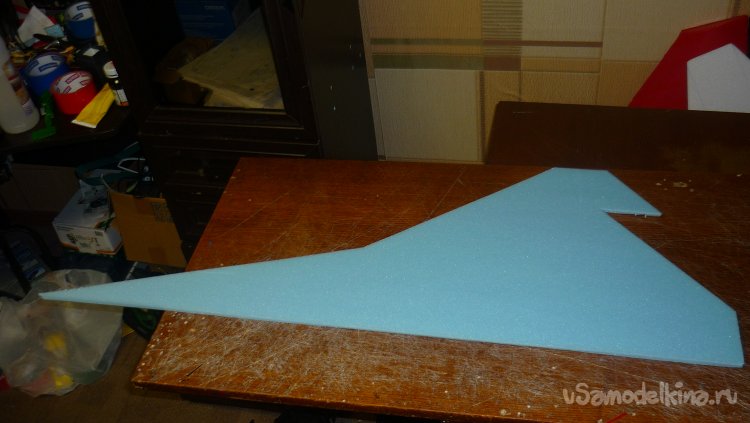

Из подложки вырезаю заготовки для нижней обшивки крыла.

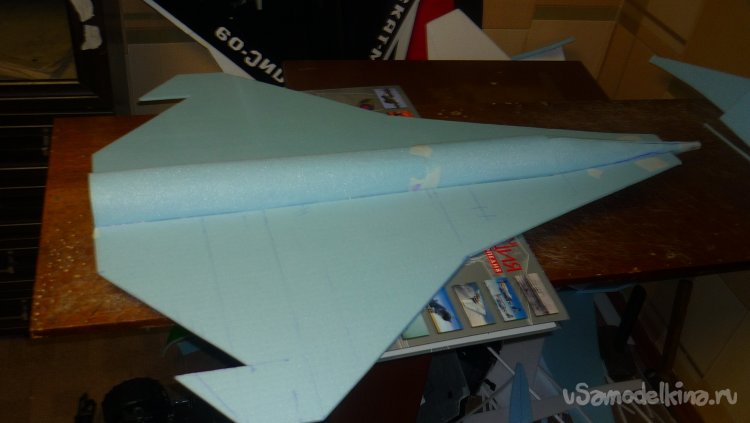

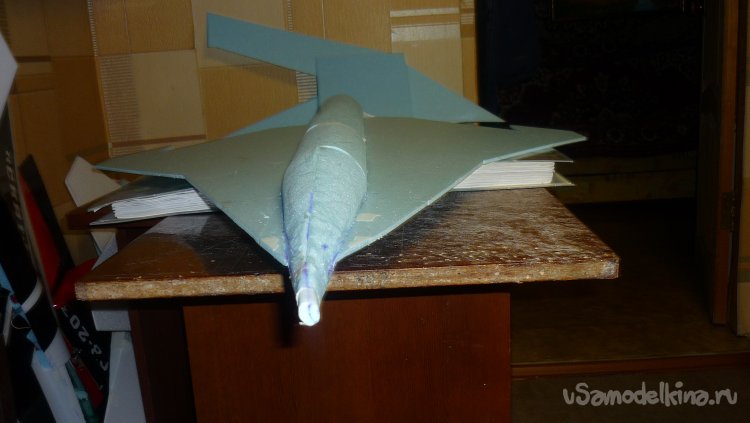

Обе заготовки обшивки примеряю на фюзеляж.

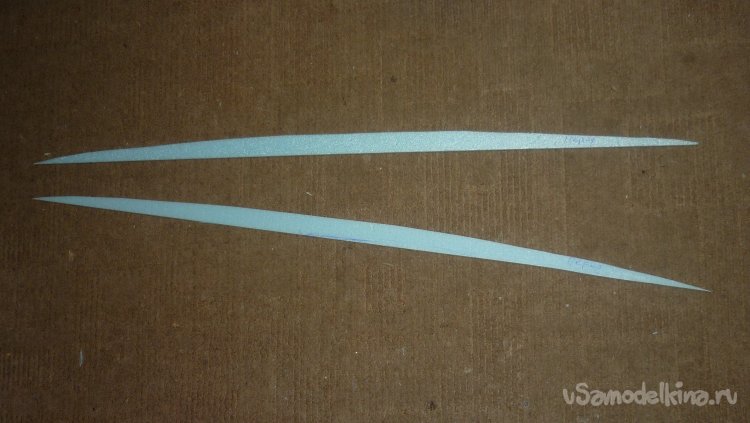

В носовой части заготовок нижней обшивки вклеил косынки, потому как носовая часть фюзеляжа имеет коническую форму.

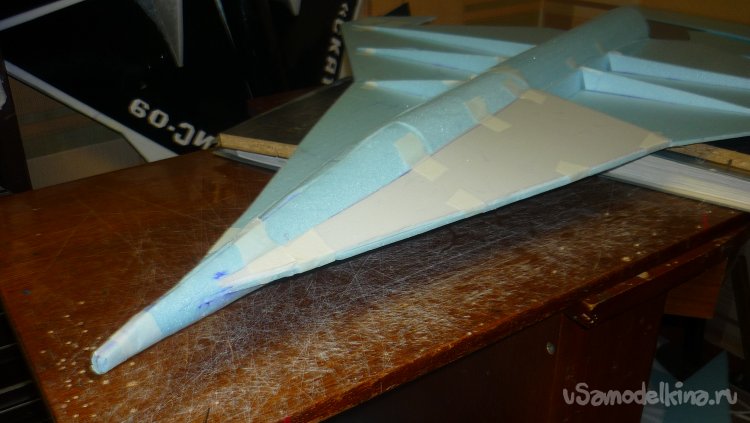

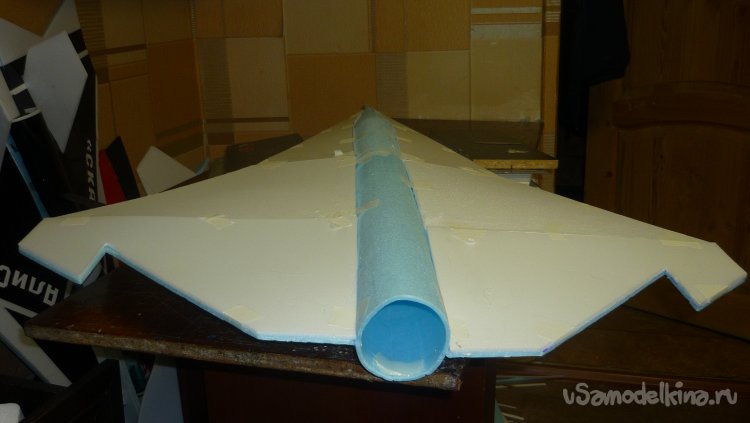

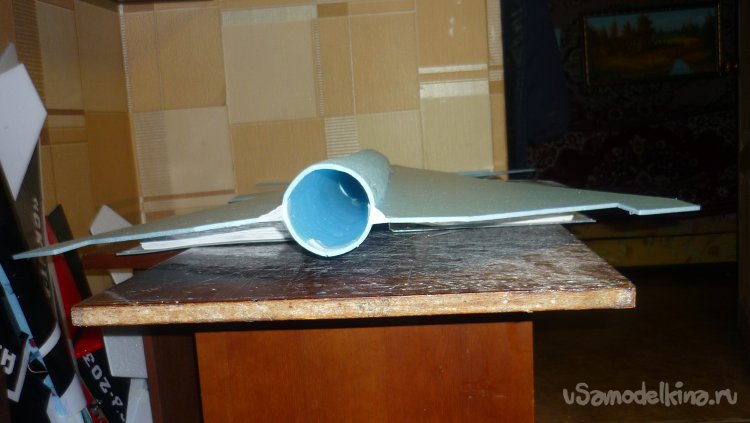

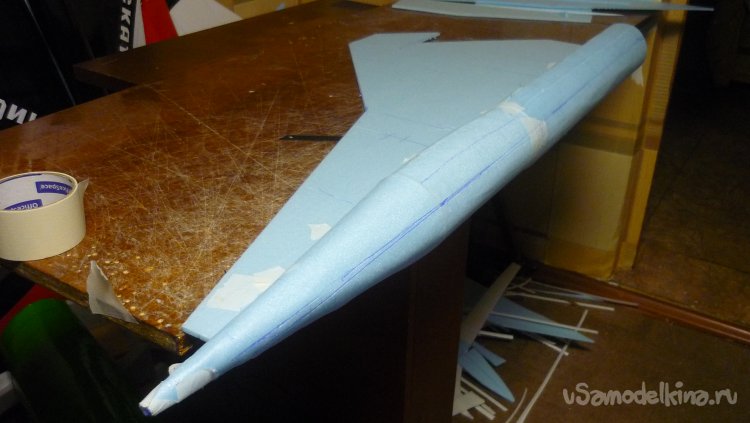

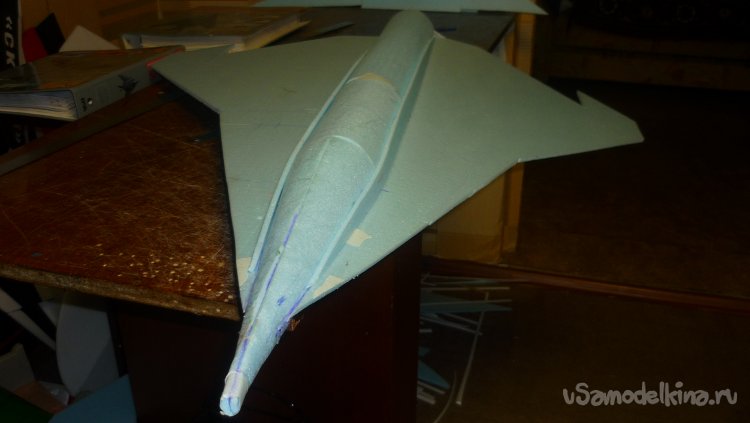

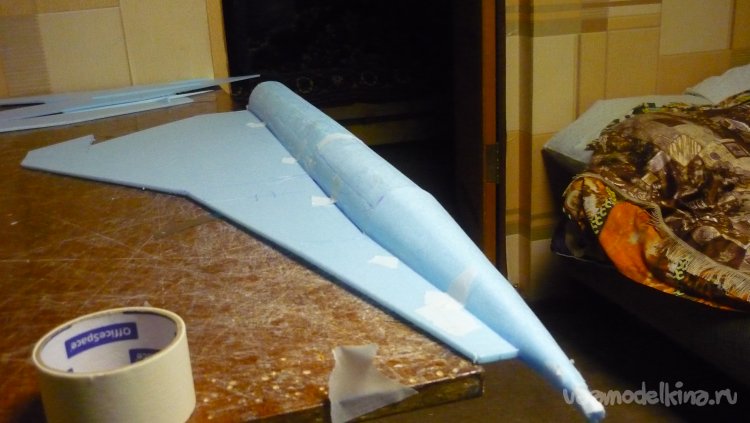

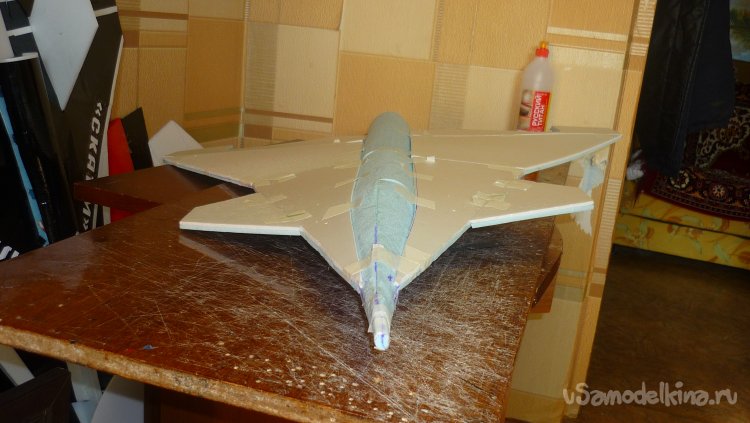

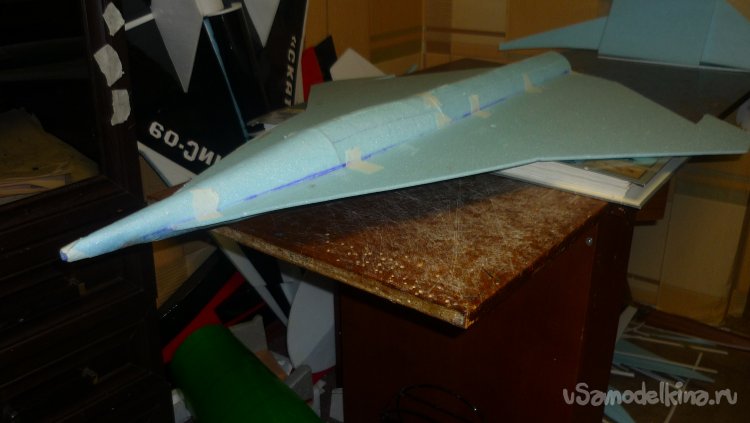

Монтирую нижнюю обшивку.
Вырезаю корневую нервюру, которая будет определять профиль всего крыла.

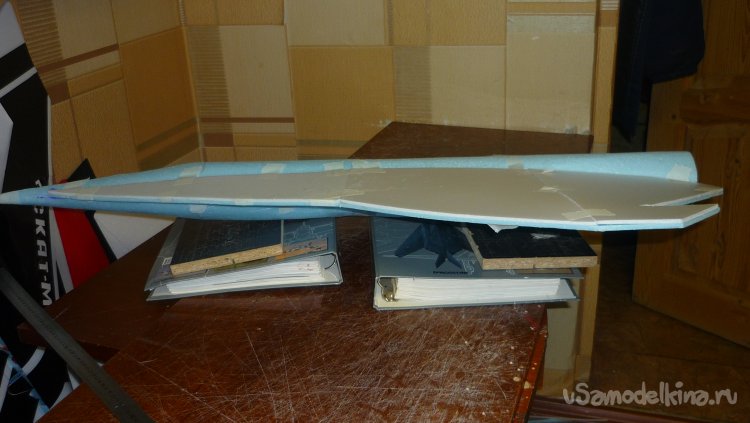

Примеряю и вклеиваю на место.

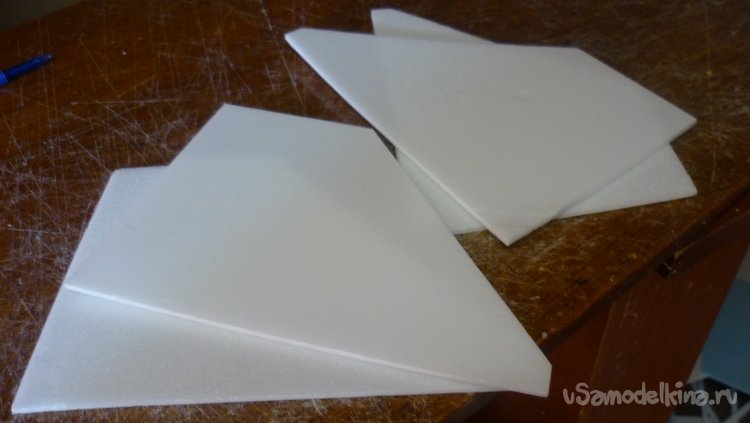

Вырезаю из потолочки заготовки для внешней обшивки крыла в носовой части модели и примеряю на вклеенные косынки – лонжероны.

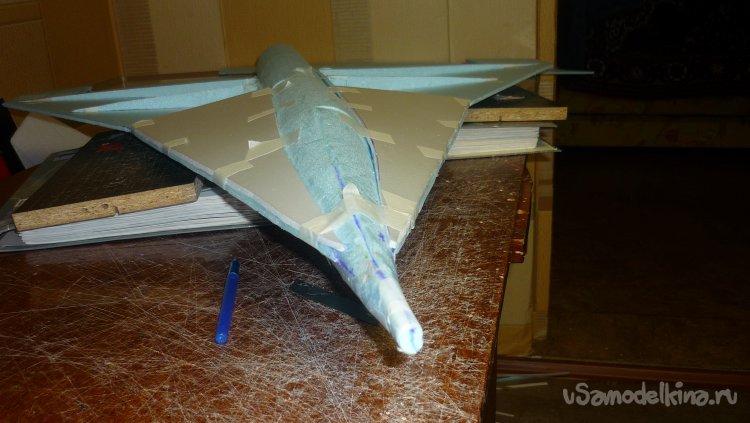

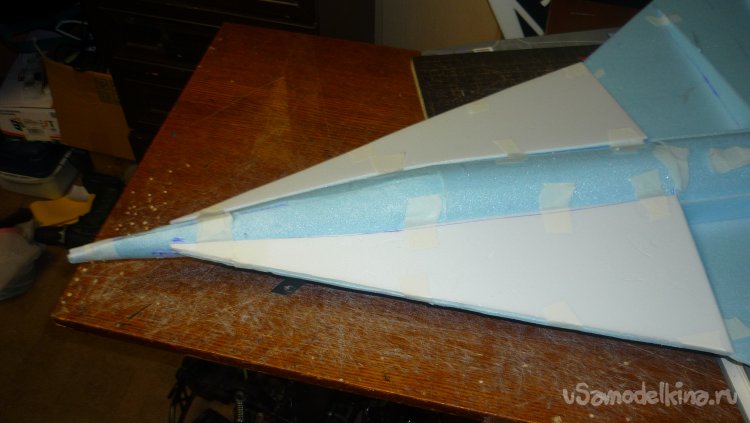

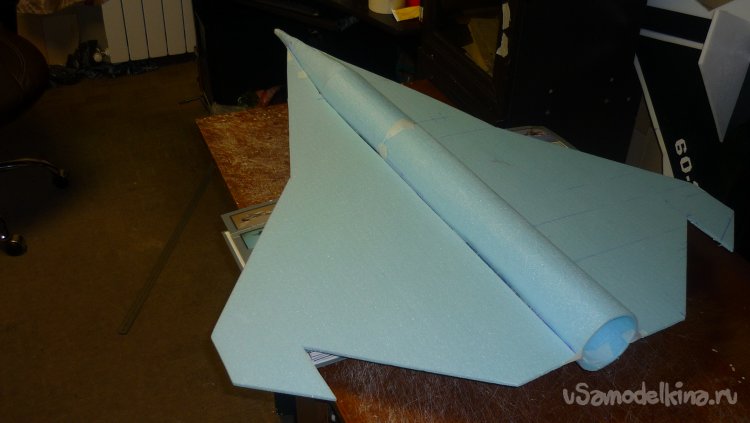

Монтирую внешнюю обшивку в носовой части модели.

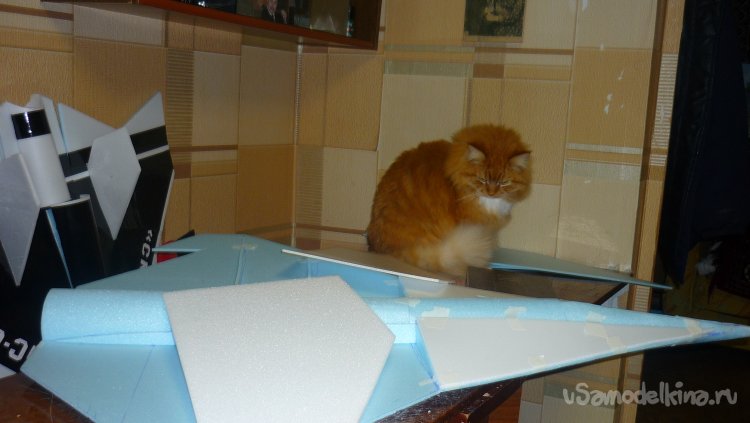

Генеральный директор – Пушок, контролирует точность подгонки заготовок внешней обшивки средней секции модели.

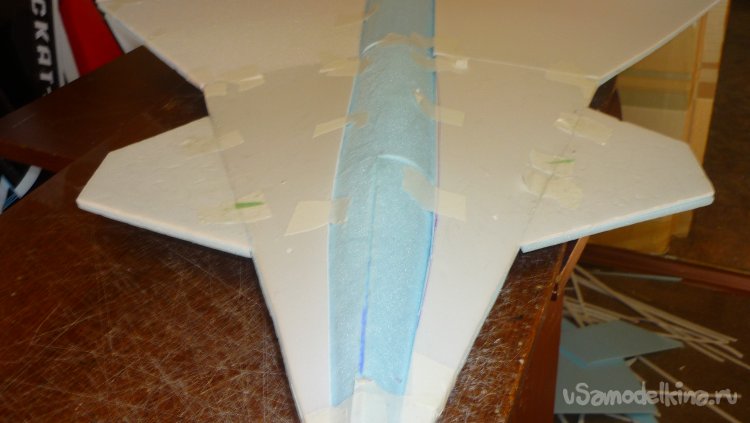

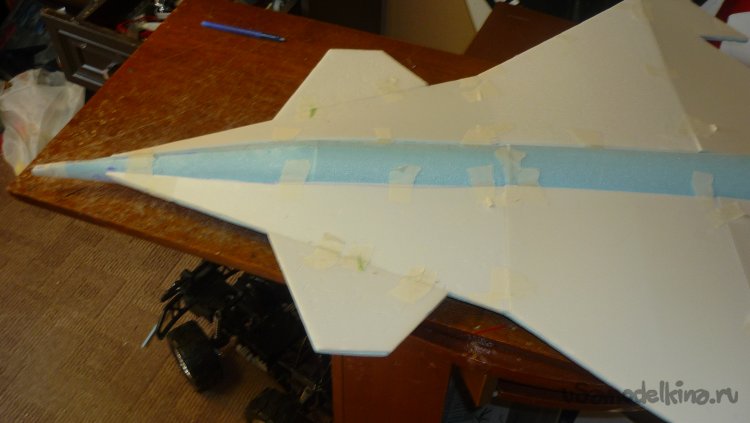

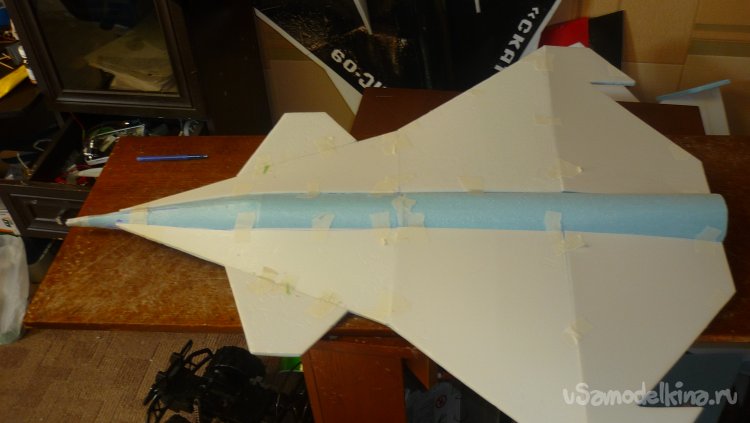

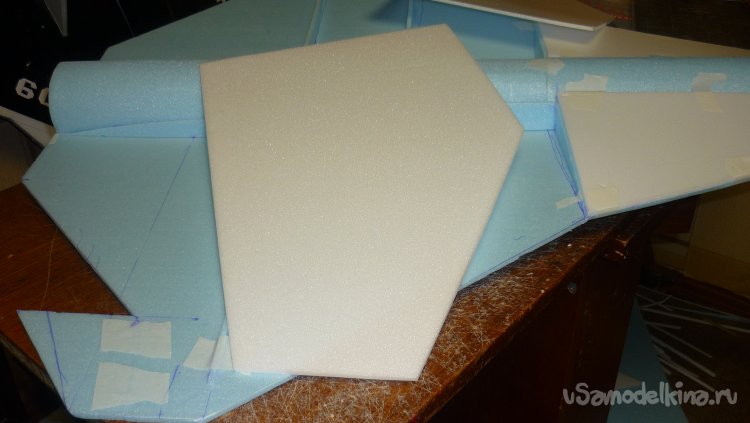

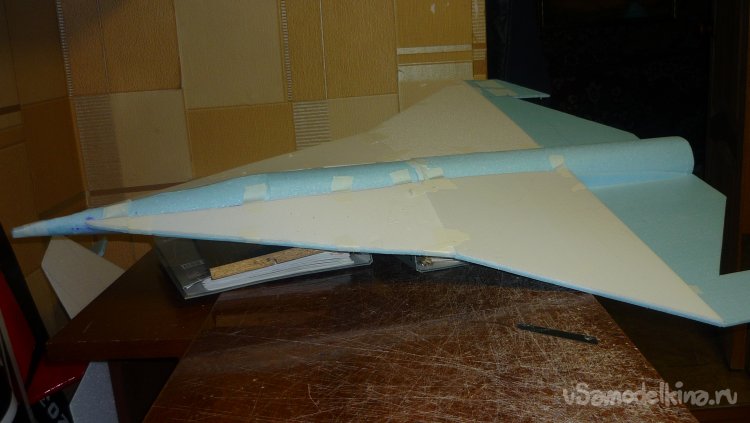

Смонтировал среднюю секцию внешней обшивки.

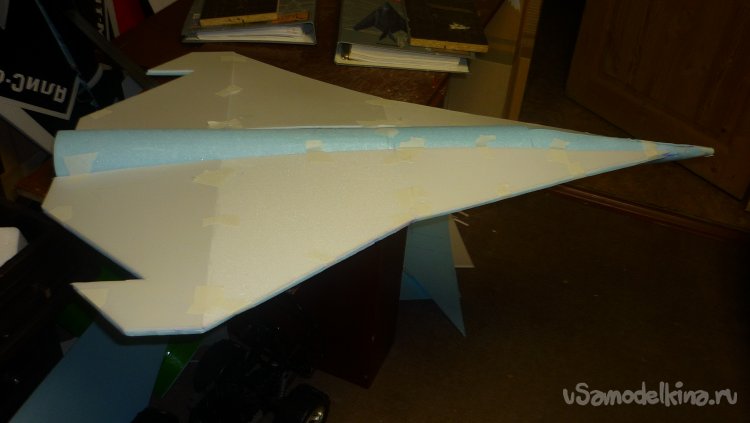

Вырезал заготовки и смонтировал внешнюю обшивку в хвостовой части модели.

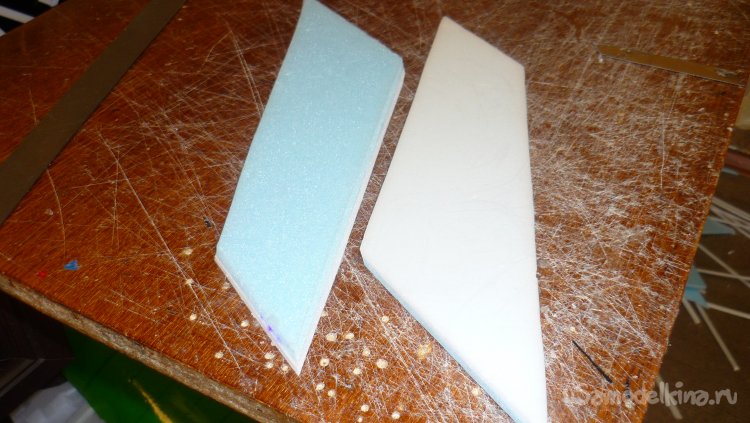

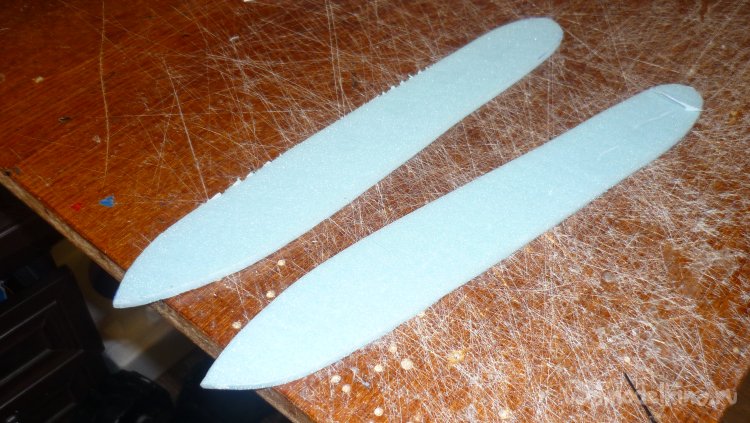

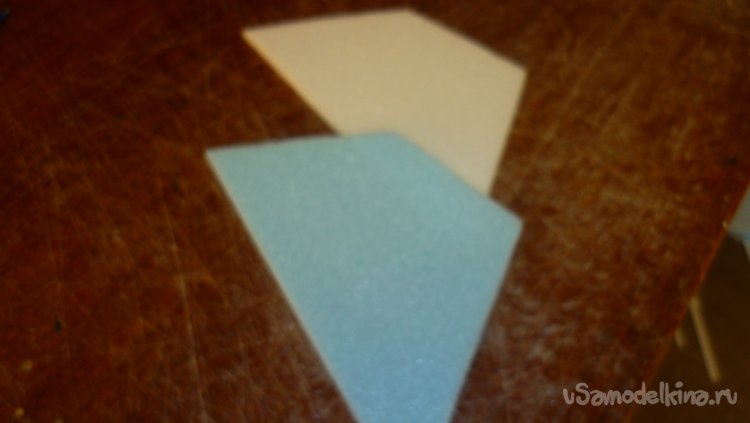

Вырезал из потолочки заготовки для килей.

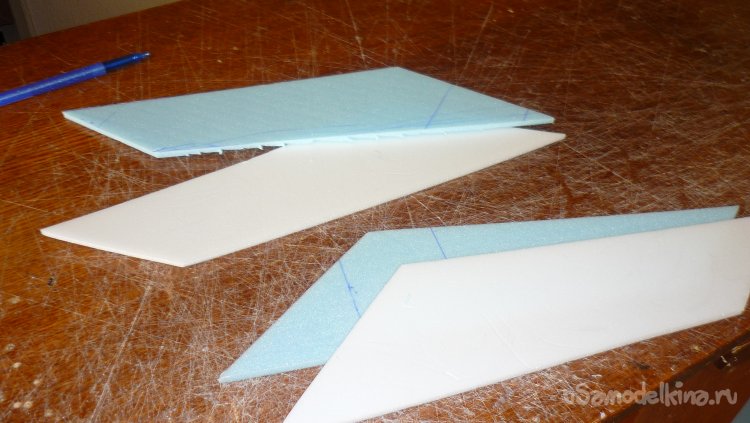

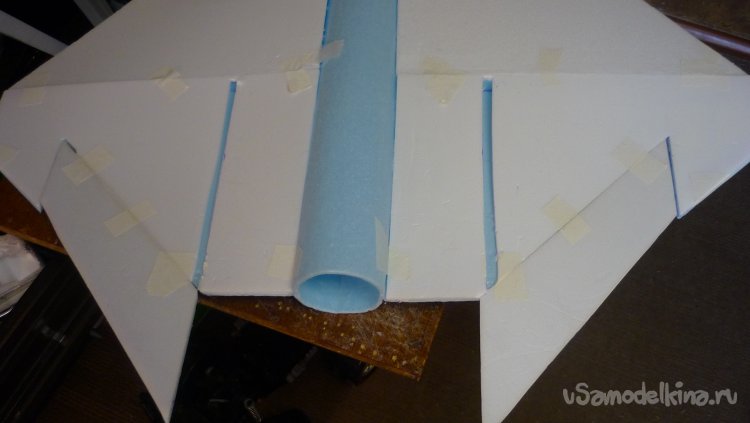

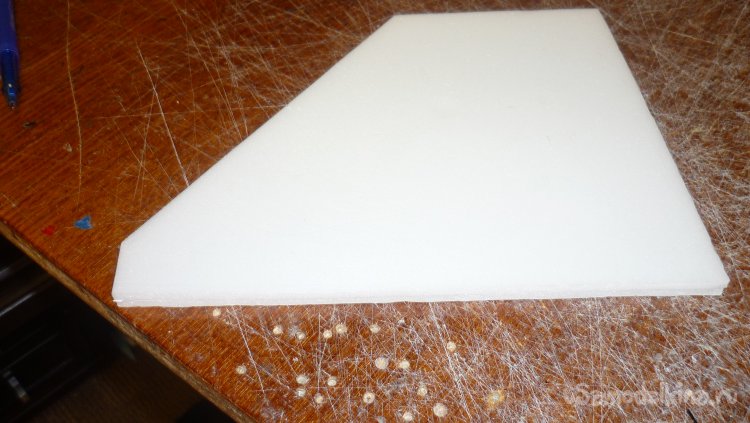

Вырезал заготовки из подложки и потолочки для элевонов и ПГО. Они склеиваются в два слоя.

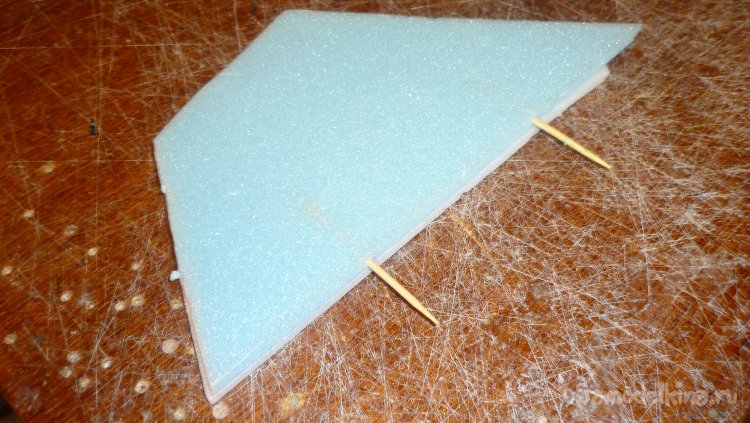

При склеивании двух слоёв ПГО, вставляю деревянные зубочистки, для монтажа с крылом.
Монтирую ПГО.

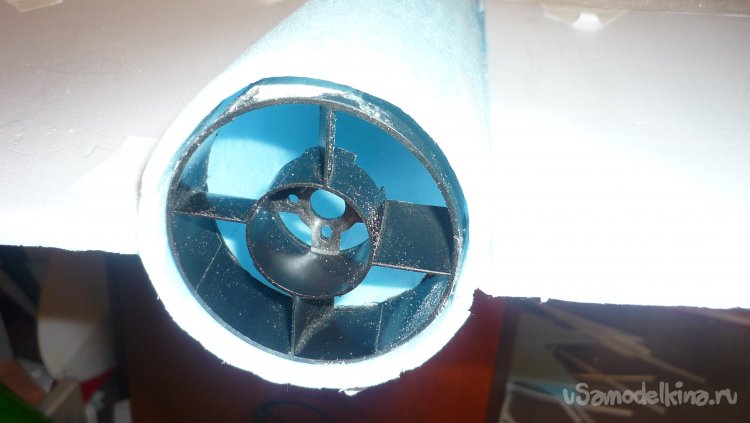

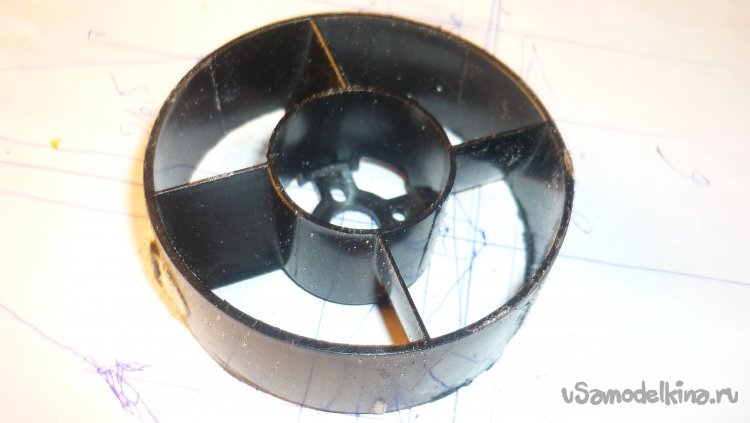

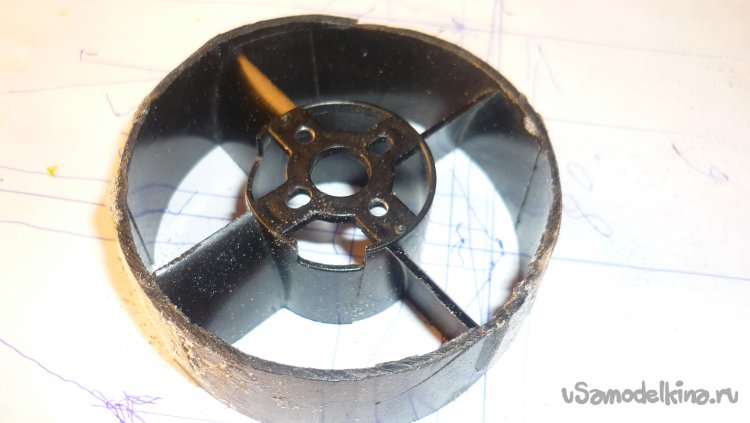

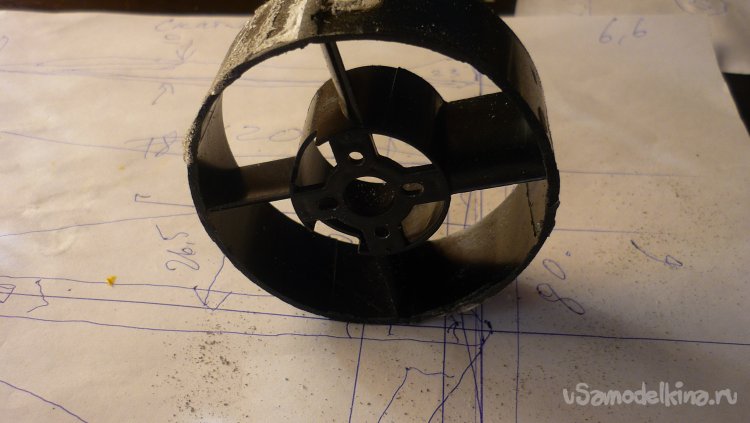

Для установки на модель мотора с винтом решил использовать арматуру от старого импеллера.
Примеряю.
Склеиваю два слоя элевонов.

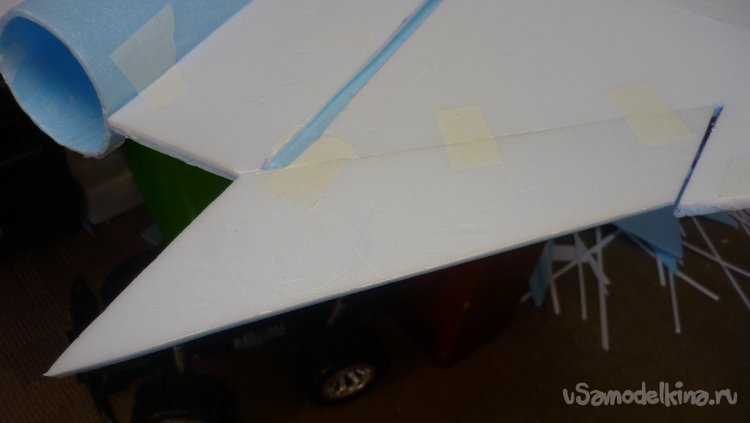

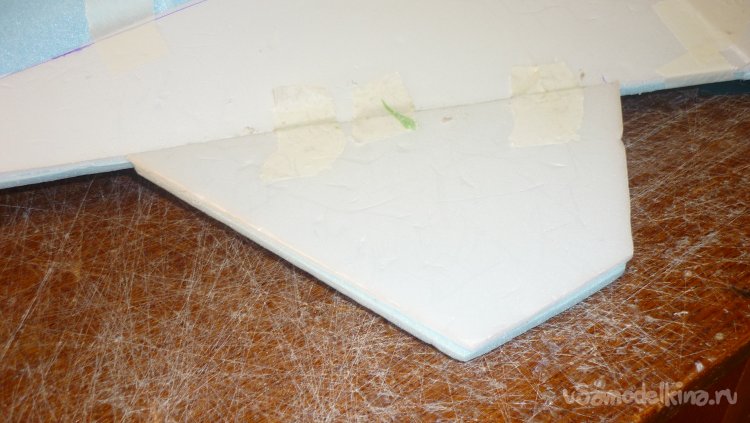

Примеряю и навешиваю , используя бумажный, малярный скотч.
Склеил два слоя заготовок для килей.
Во внешней обшивке модели сделал прорези для установки килей.
Примерка и монтаж килей.

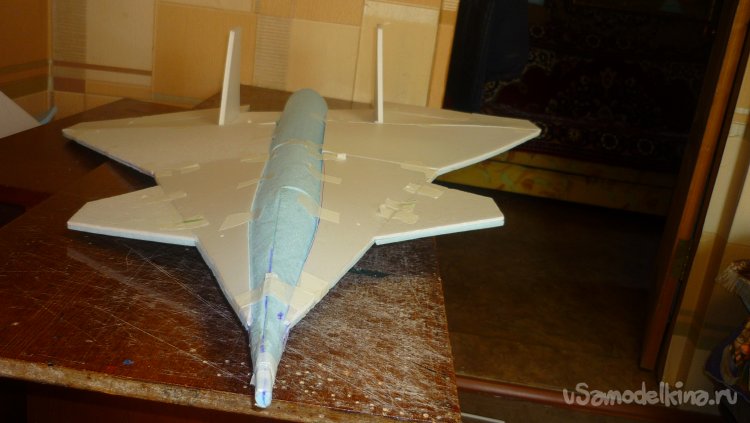

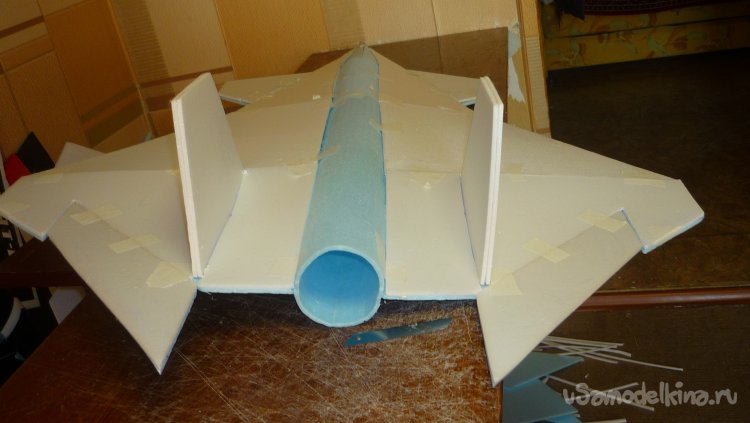

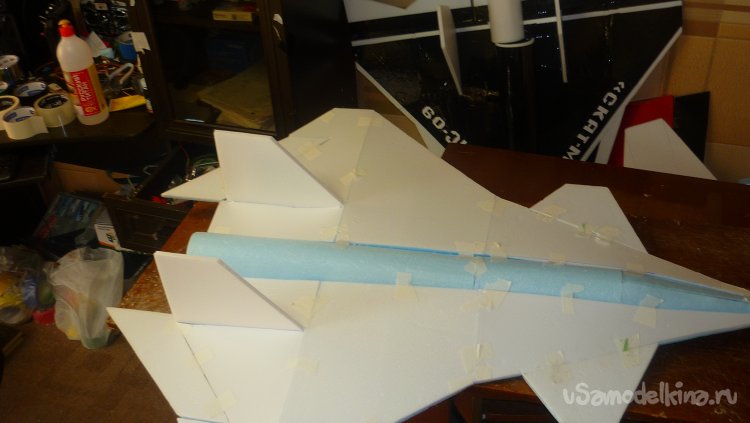

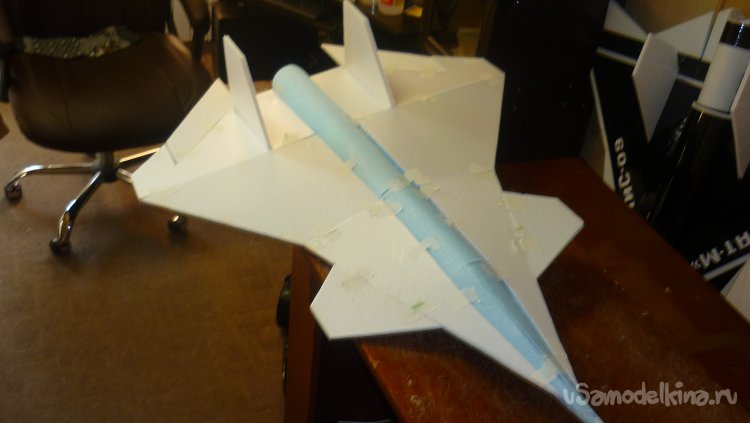

Вот так выглядит модель на этот момент.
Далее решил заняться изготовлением кабины. Вначале хотел вырезать из пенопласта и обтянуть чёрным скотчем, но мне показалось , что такая кабина будет смотреться очень грубо на такой модели. Решил сделать «остекление» кабины из пластиковой бутылки. Рассказываю подробней.

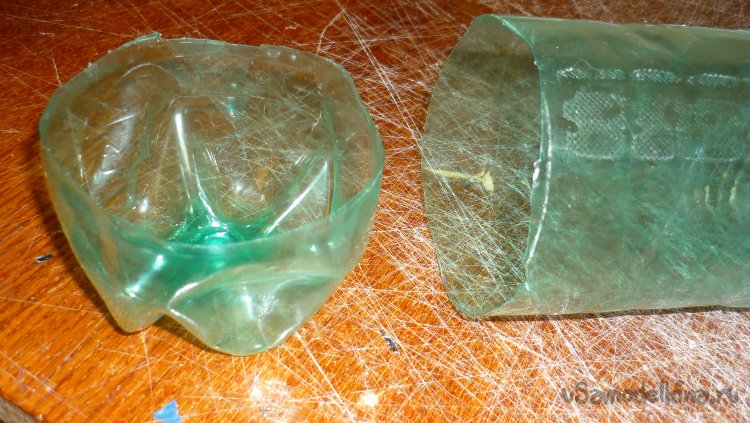

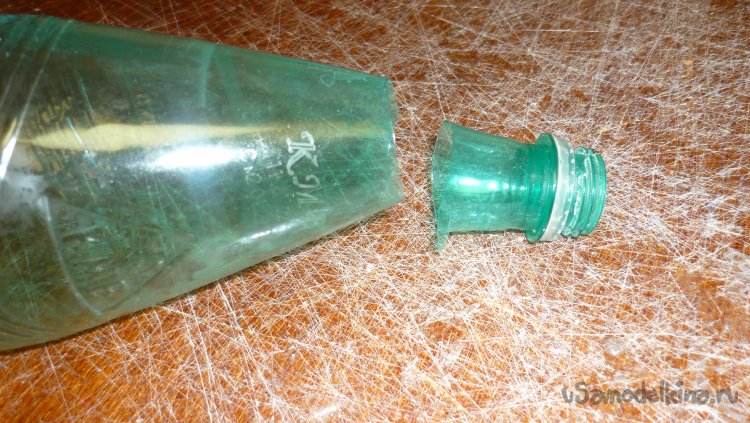

Отрезаю от бутылки горлышко.
Удаляю днище.

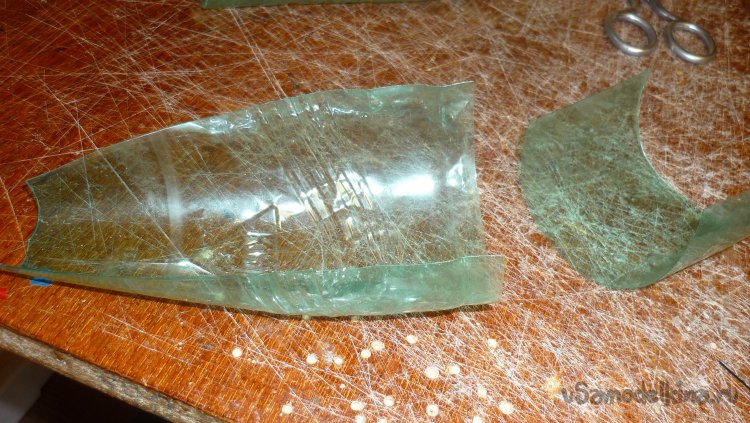

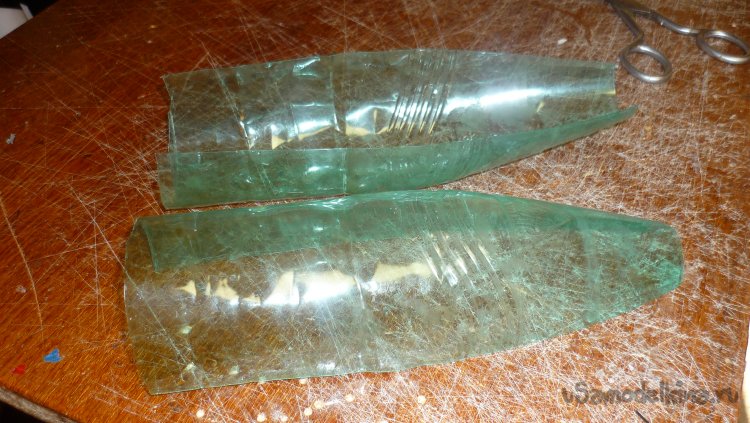

Разрезаю бутылку вдоль, по еле заметной риске от формовки. Получаю две одинаковые половинки.
Выкраиваю две одинаковые заготовки.

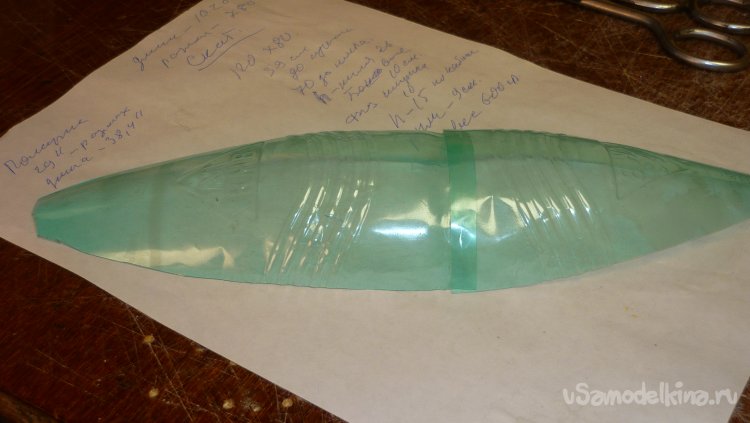

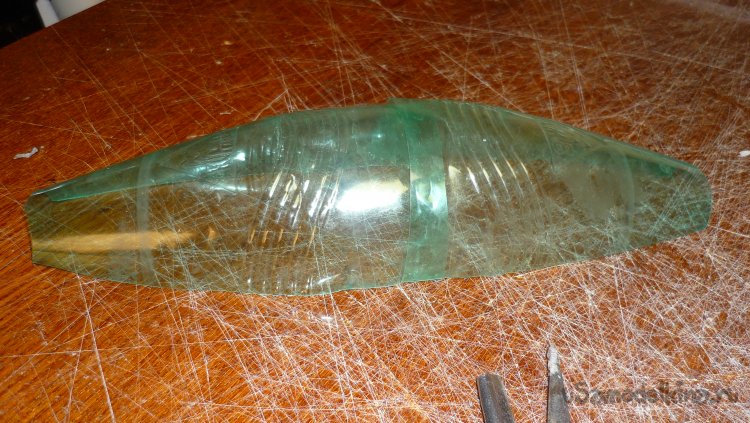

На одной из них кромка большего диаметра. Она накладывается «внахлыст» на кромку другой заготовки. Получается целиковая заготовка «остекления» кабины.

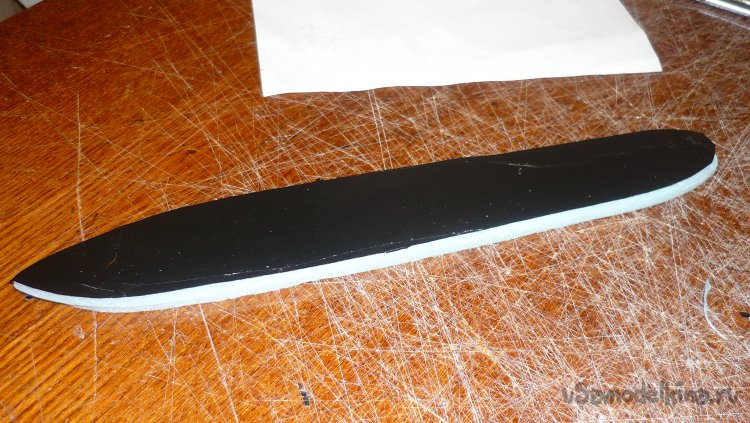

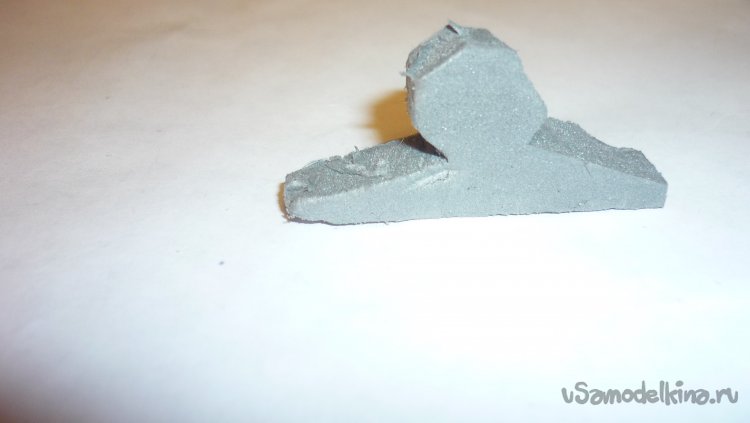

В фюзеляже делается вырез по размеру заготовки. Из подложки вырезается две заготовки по форме этого выреза и склеиваются в два слоя, обтягивается чёрным скотчем и на неё приклеиваются фигурки пилотов, вырезанных из серого утеплителя.

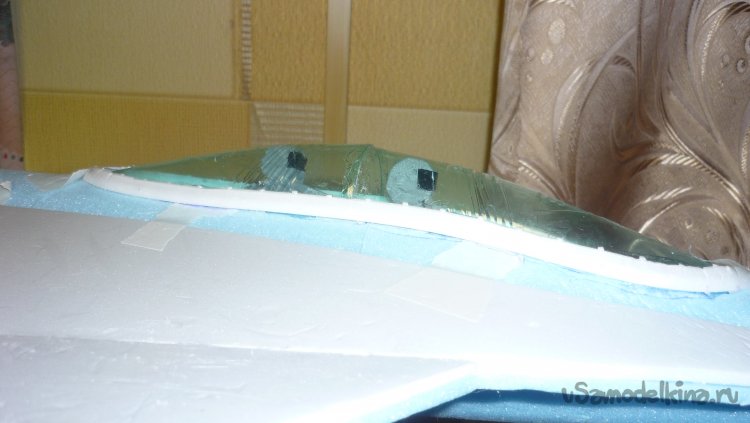

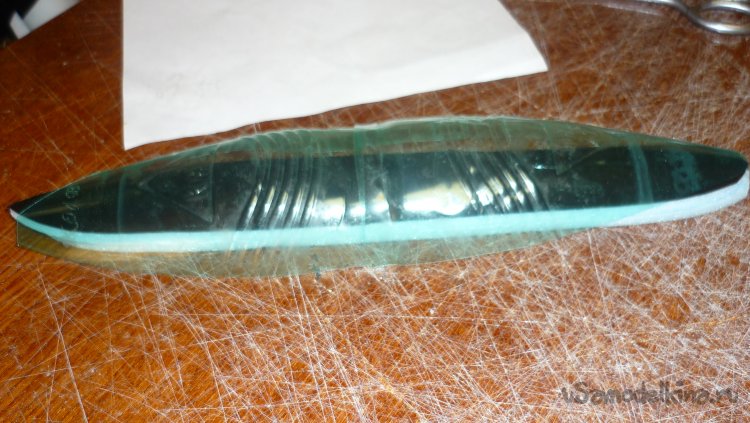

После этого сверху накрывается заготовкой «остекления» и приклеивается. Приклеивается к кромке внешнего слоя.

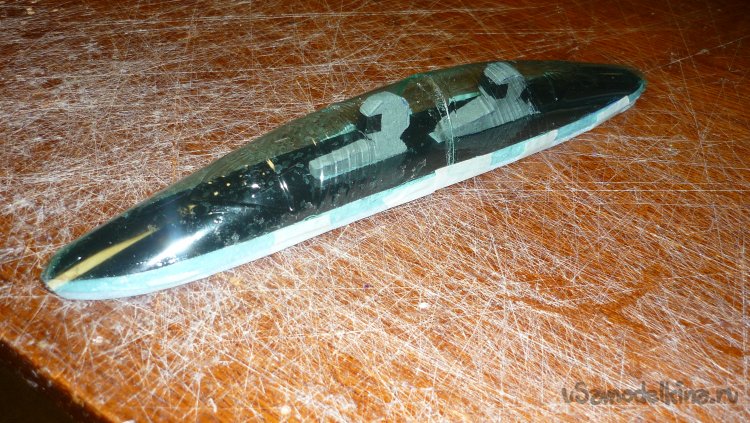

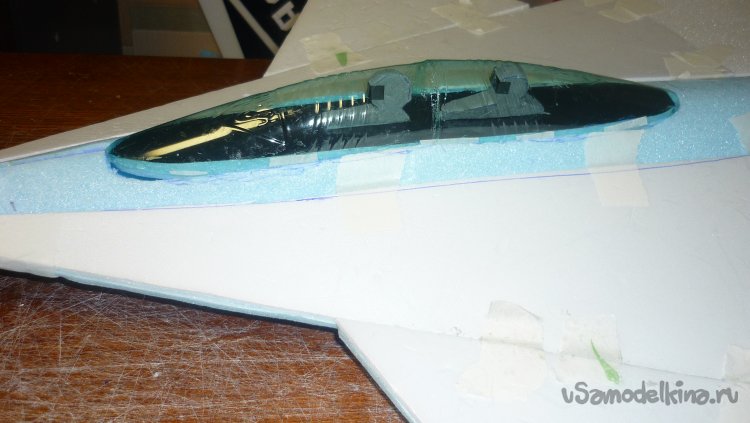

Готовая кабина с фигурками пилотов, монтируется на вырез в фюзеляже.
По краю "остекления" кабины приклеиваются узкие плоски, отрезанные кромками от потолочки.

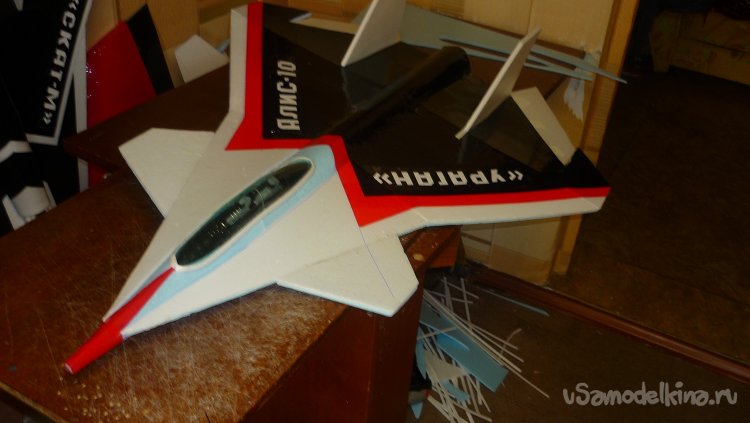

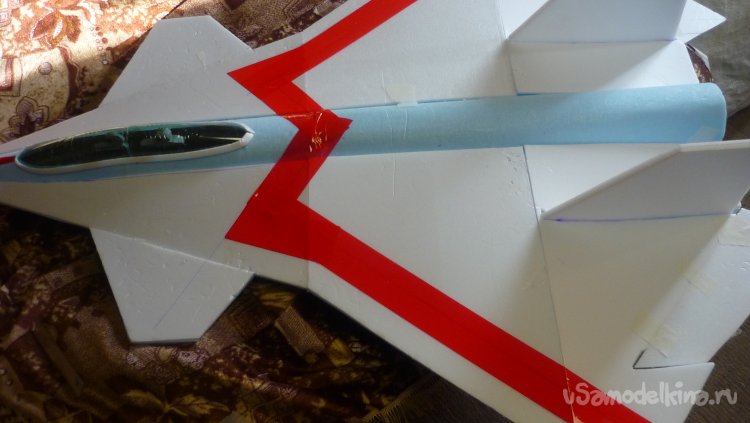

Начинаю обтягивать модель цветным скотчем.
Вклеил кили.

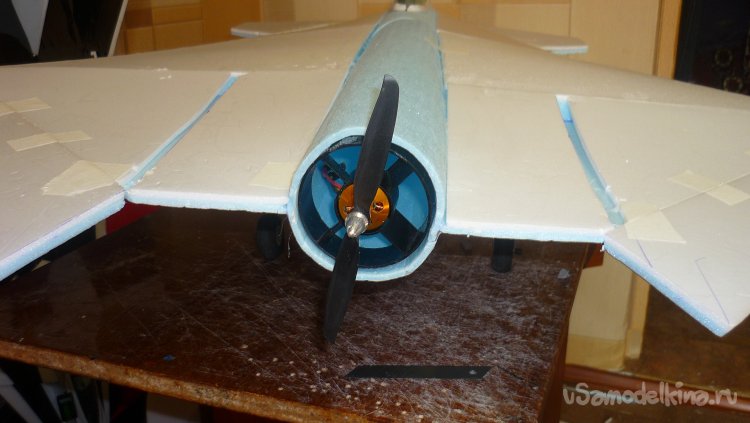

Смонтировал арматуру с мотором и винтом.

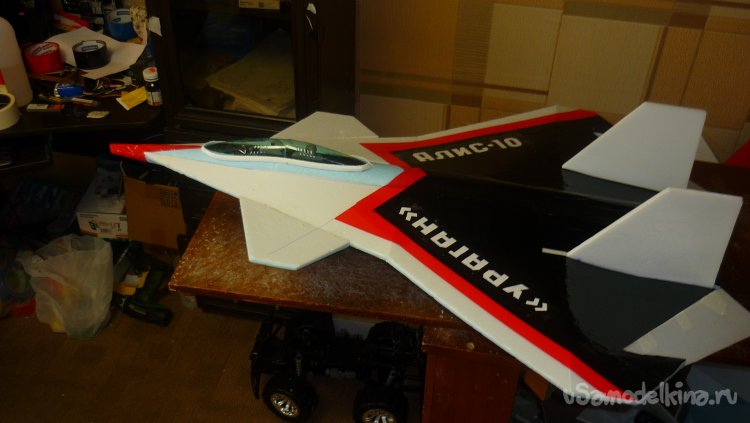

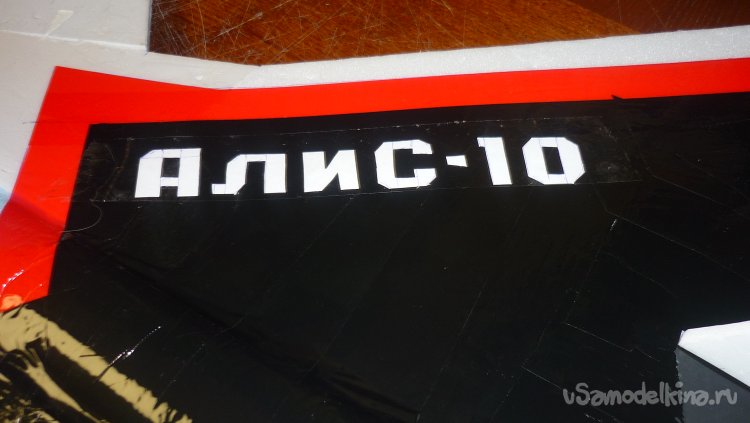

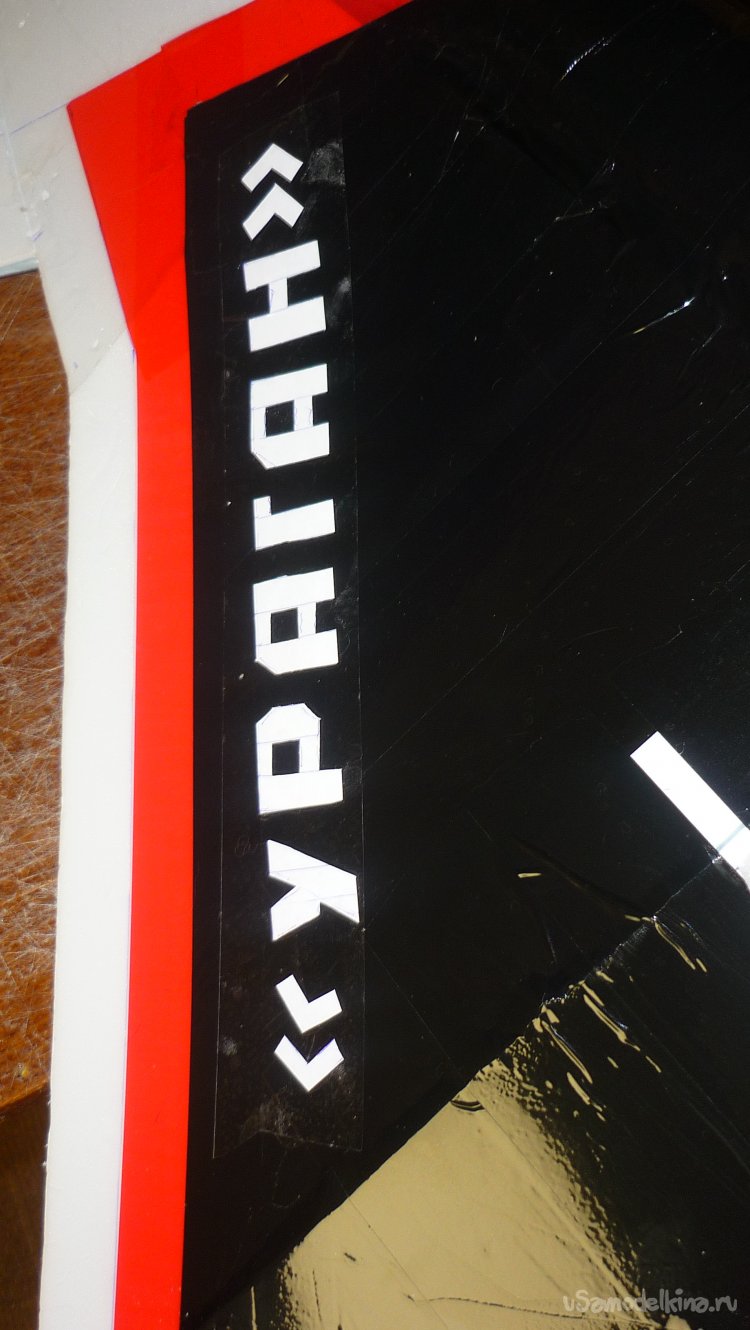

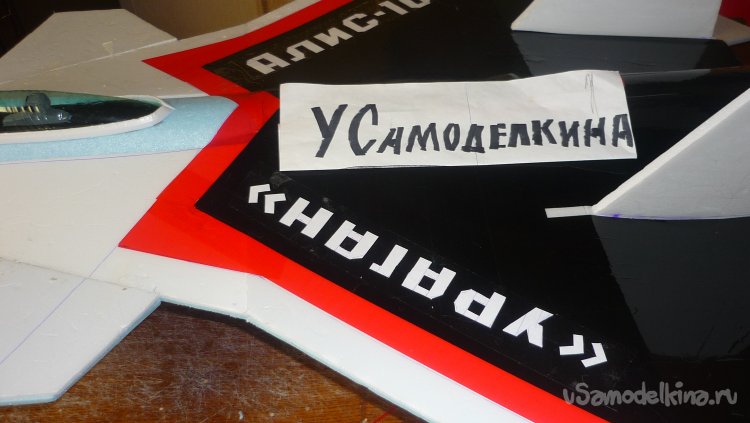

Наношу надписи.

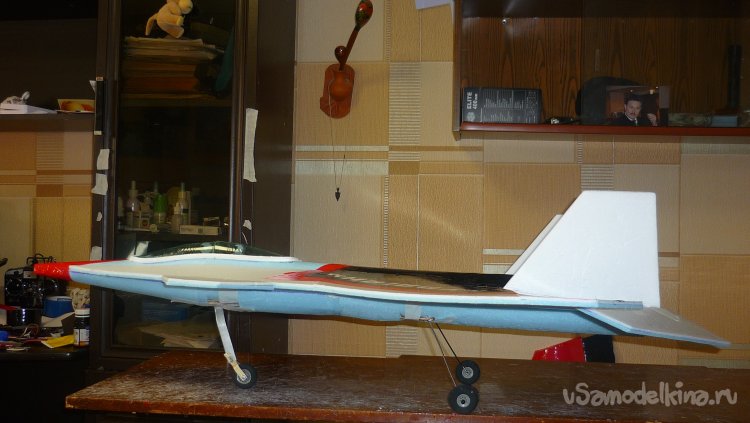

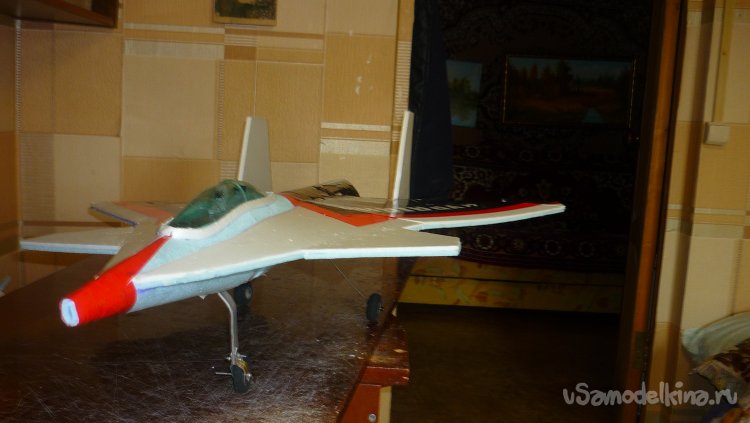

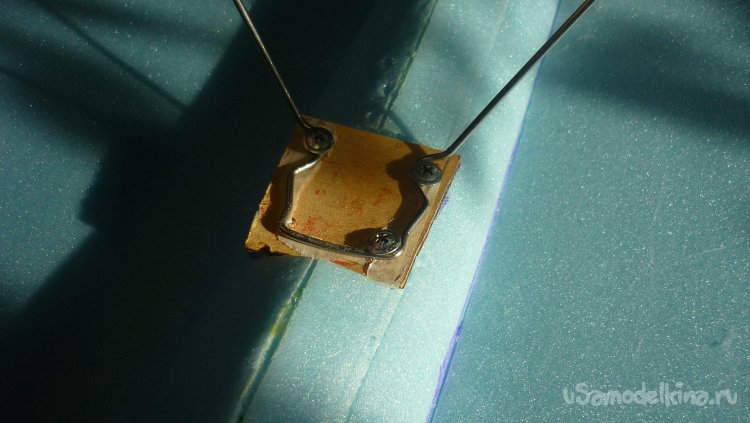

Модель планируется для запуска с руки, но можно смонтировать шасси, для этого с нижней части модели вклеены кусочки 3 мм. фанеры.

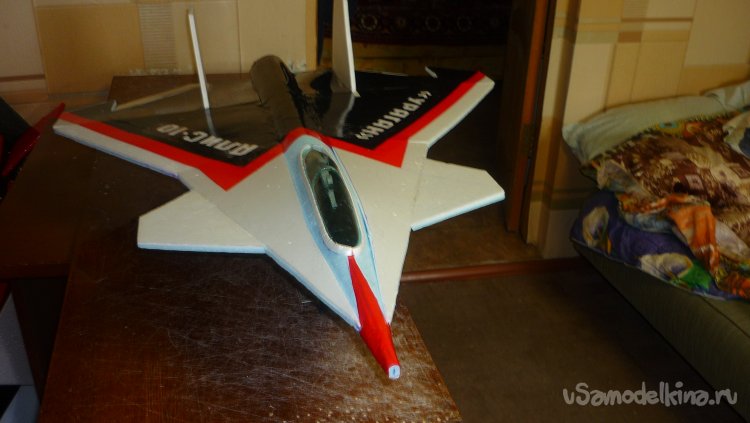

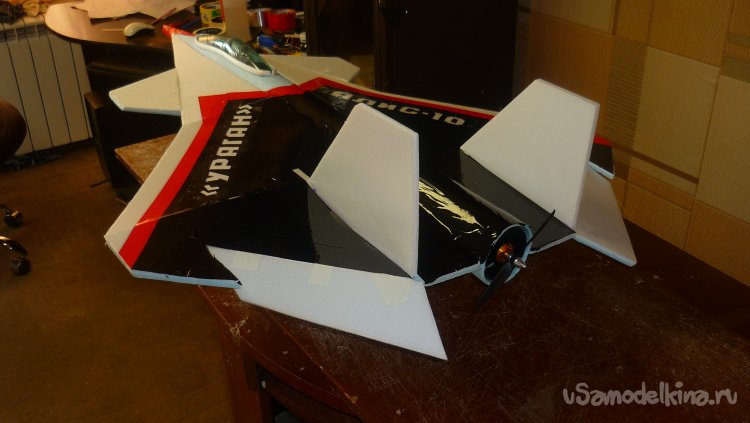

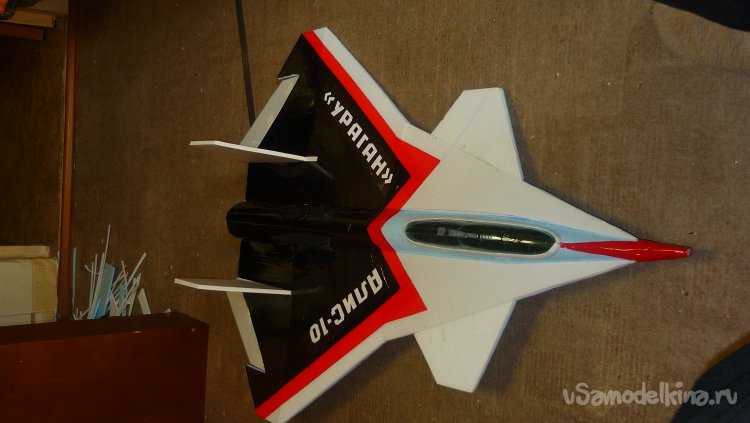

Готовая модель
Фотографии для сайта «У Самоделкина».
На этом заканчиваю свой рассказ и прощаюсь.
До свидания. Ваш Валериан Самоделкин.
