    Авиамодели «Ворон» и «Бам - Бак - 2»

    Авиамодели «Ворон» и «Бам - Бак - 2»

    Много лет разделяет постройку этих двух моделей, о которых я хочу вам рассказать.
    Они чем-то похожи между собой, хотя сходство совсем незначительное.
    Небольшая предыстория создания первой модели.

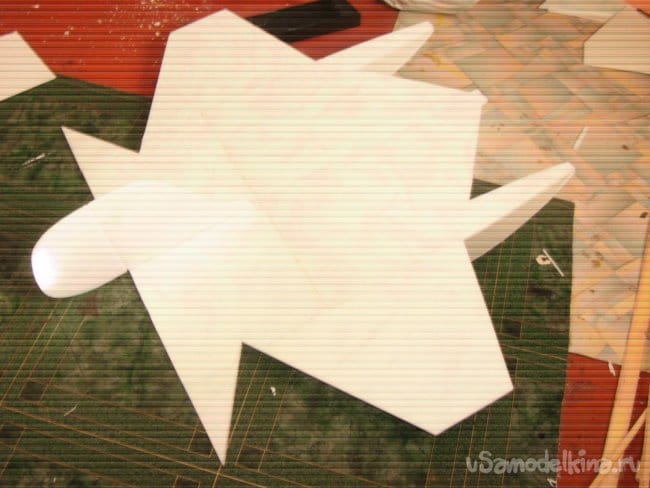

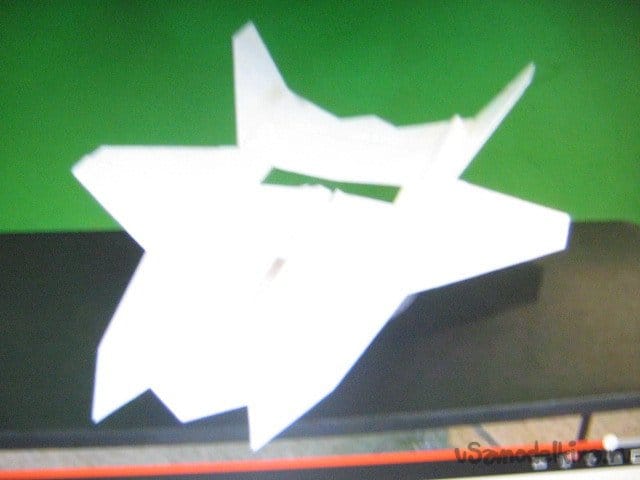

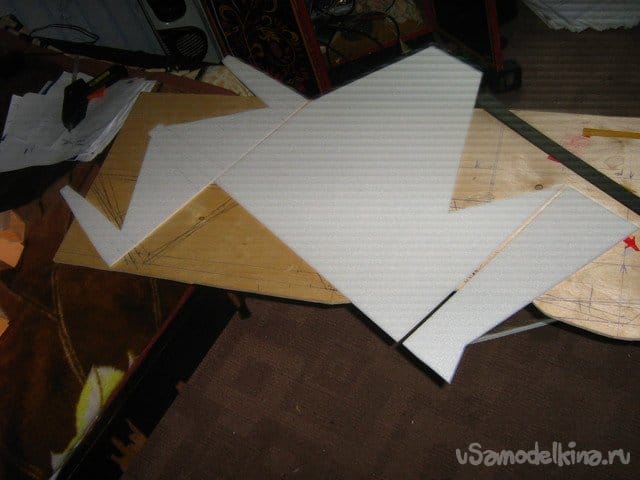

    Примерно лет 5-6 назад я строил очень интересную модель, увиденную на видеоролике FF – Sabre Warrior Part 6 «Меч воина»


    и назвал я тогда свою модель – «Меч».

    Об этом можно посмотреть тут



    Подобные модели, как я их называю «шняги», очень интересны и просты по своей конструкции, да и летают они необычно.
    Можно, конечно, на них крутить бочки, петли и делать некоторые другие фигуры высшего пилотажа, но полноценного полёта, от них трудно добиться. Случалось, что такие модели вовсе не взлетали, а могли резво ездить, кататься по траве, снегу или по воде.









    "Генеральному конструктору" модель очень нравилась.

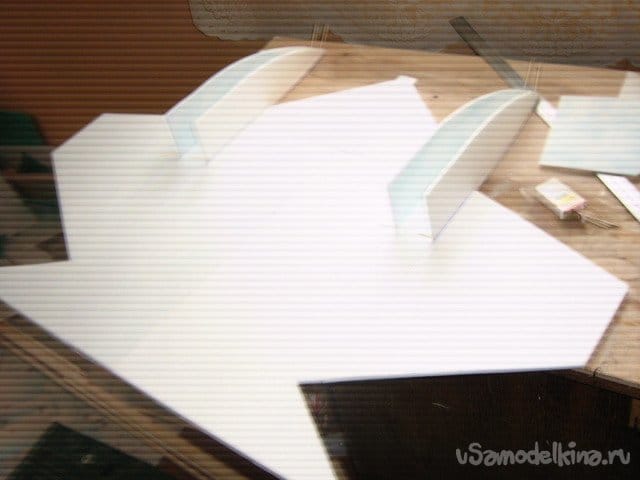

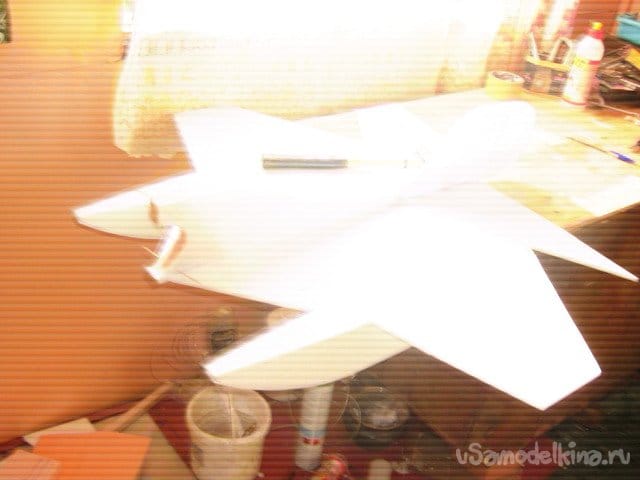

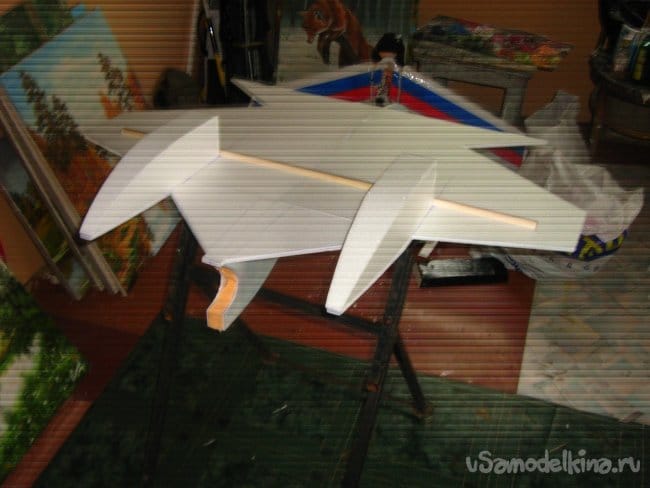

    Пустая «тушка» модели «Меч» очень устойчиво держалась в воздухе, хорошо планировала и я решил, сделать такую же, только приделать к ней ещё и поплавки.

    Конечно, опять была сплошная импровизация.

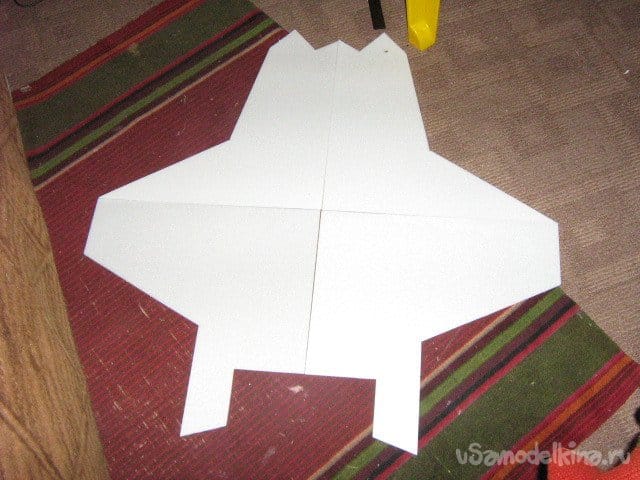

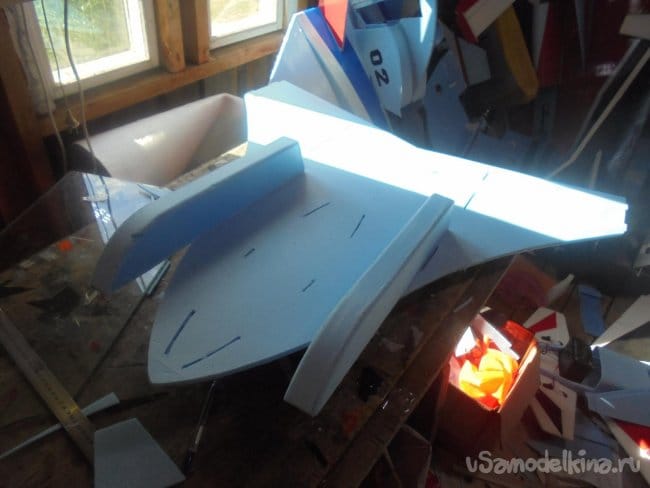

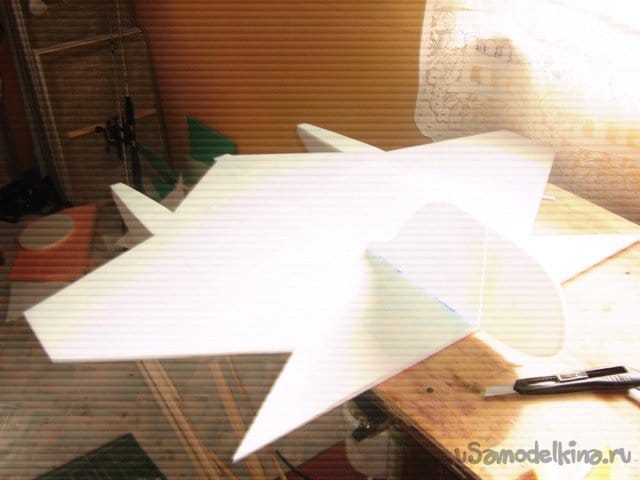

    Строил я модель, как обычно, из потолочки.
    Эту модель я назвал «Ворон».

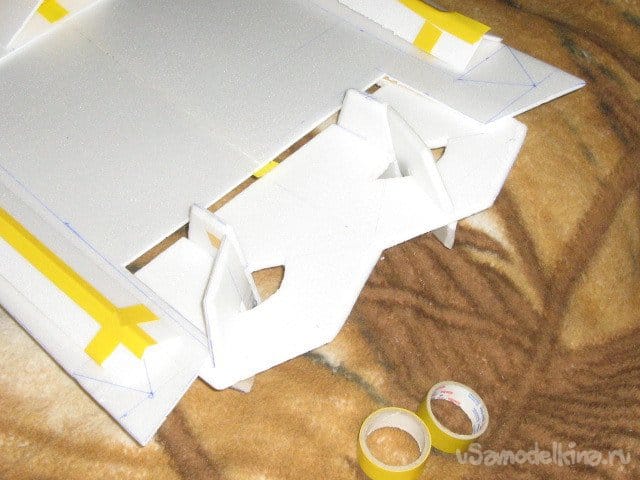

    Размеры подгонял под мотор.
    Конструкция модели довольно простая, не требует больших капитальных вложений и времени на её постройку. Зато сколько неповторимых эмоций испытываешь при её запуске.

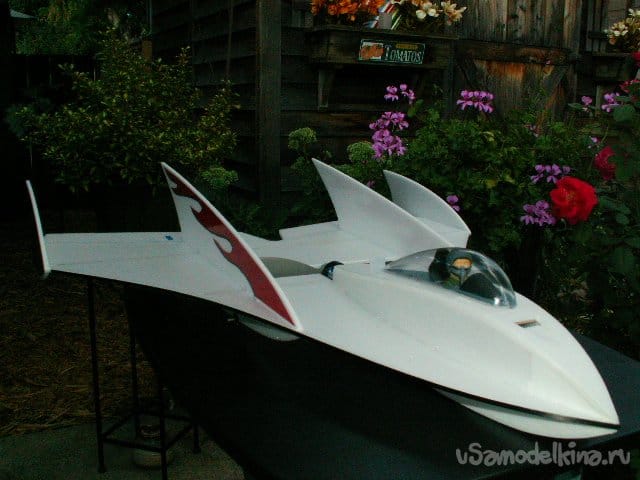

    Модели "Hydro Foam" можно строить как маленькие, так и гигантских масштабов.
    Начал обтягивать цветным скотчем.



    Осталось навесить элевоны, поставит кабанчики, сервомашинки, подсоединить тяги.
    Проверка на стартовой позиции.





    Вот так "Ворон" выглядит на воде.

    Красивая модель.

    Пару слов о модели.
    Длина – 800 мм.
    Размах – 960 мм.
    Мотор – 2210 1400
    Регулятор – 30-А.
    Винт 8 х6.
    Аккумулятор 1300 3S
    Сервомашинки – НХТ900.

    И, наконец, несколько слов о модели построенной совсем недавно.

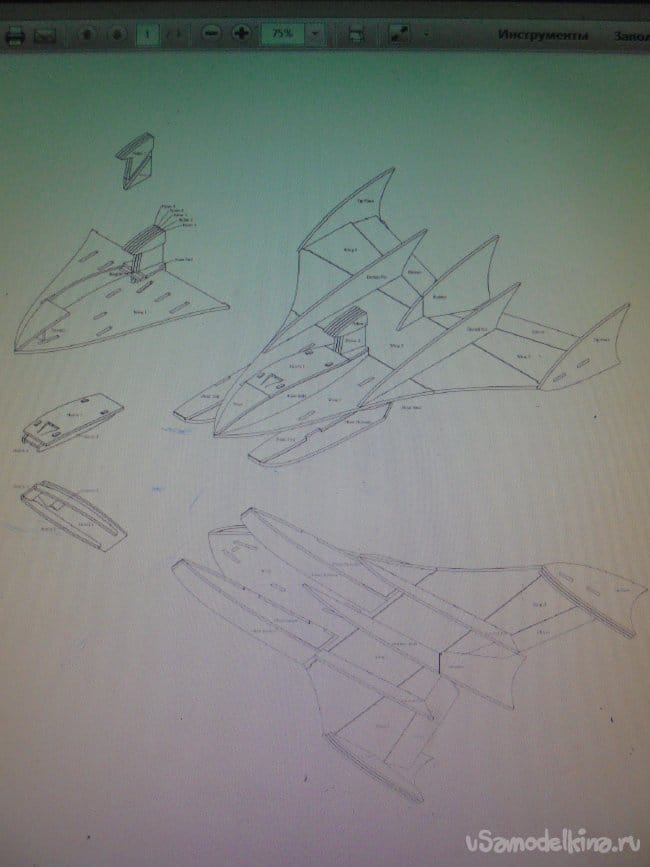

    С постройкой этой модели дело обстояло проще. Были какие-то чертежи и фотографии , по которым я начал строить эту модель.


    На этот раз вместо потолочной плитки я взял простую подложку под ламинат, толщиной 5 мм.
    Так же использовал деревянные рейки, сечением 10 Х 5 мм.

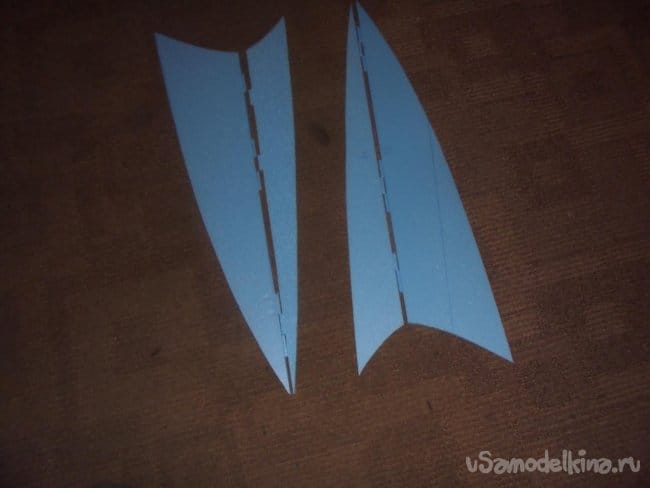

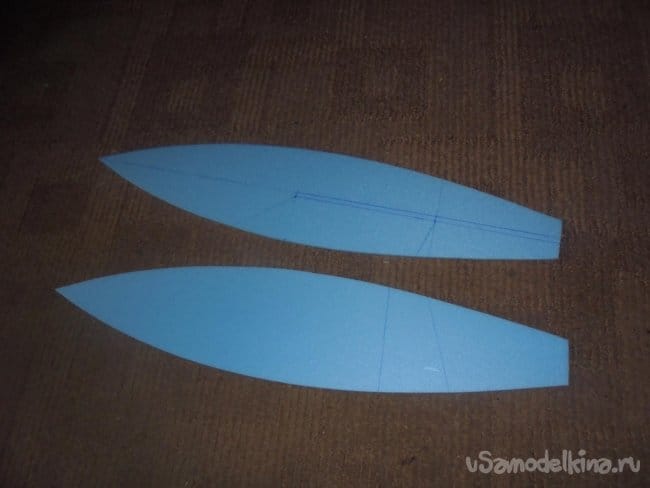

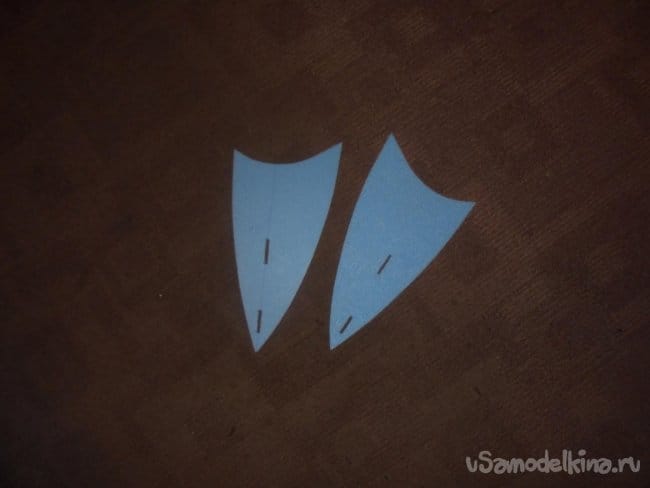

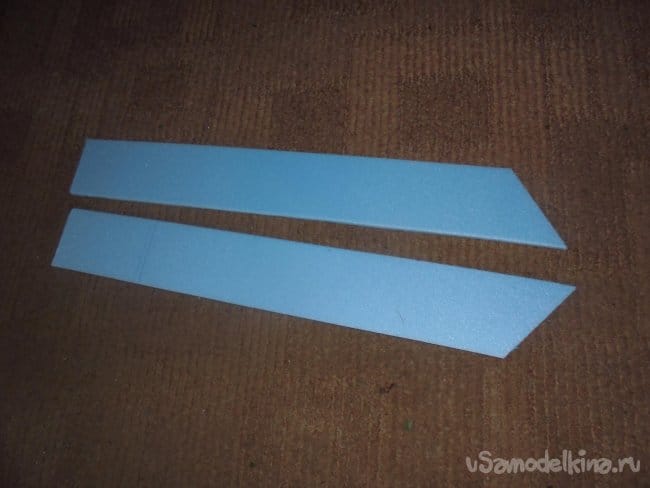

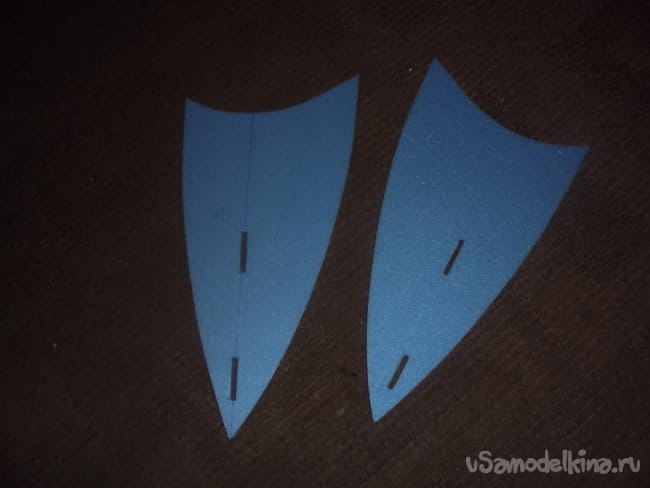

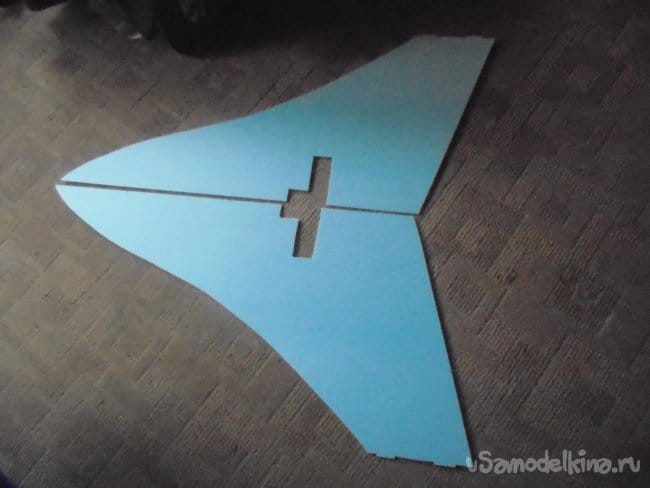

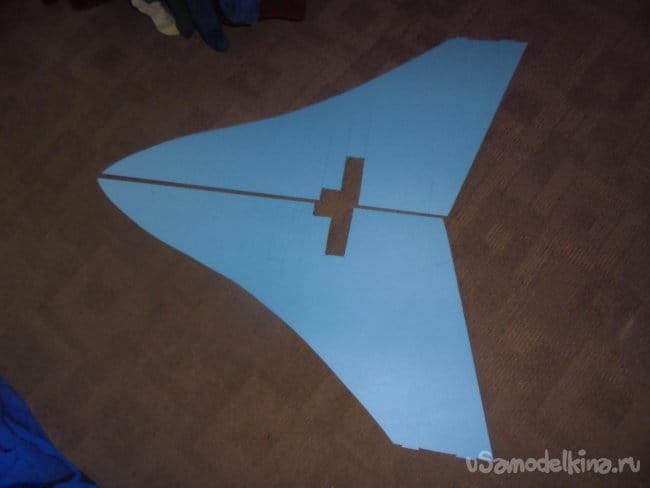

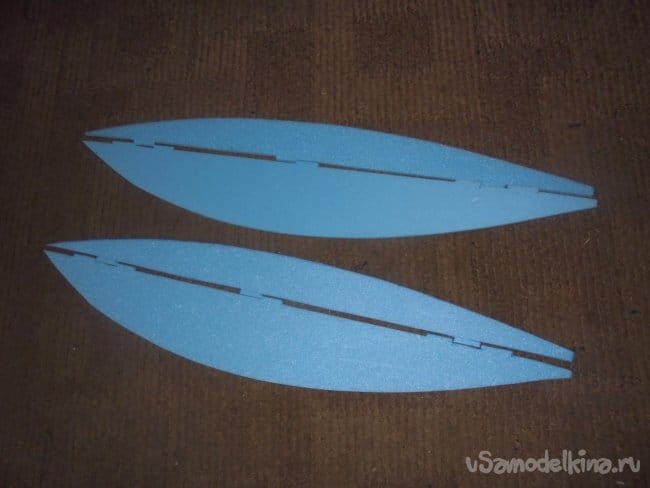

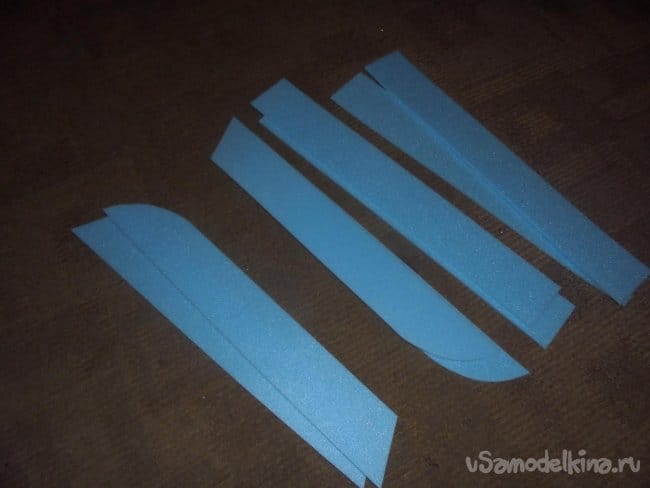

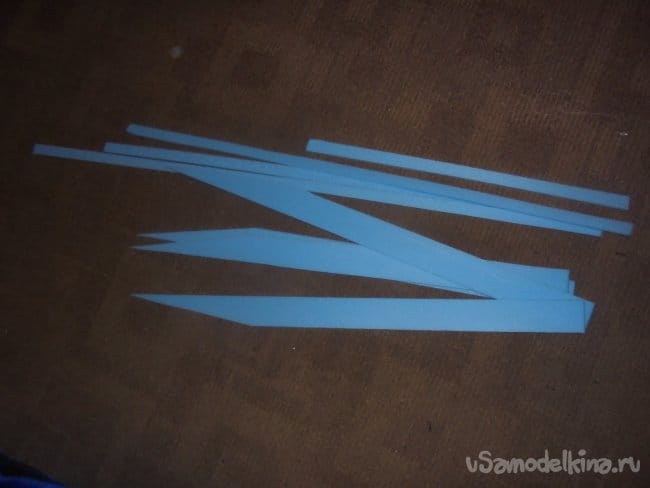

    Начал с того, что вырезал все детали из подложки.











    Кода делались первые шаги в постройке этой модели , я хотел дать ей имя "Блик" - "Glaer" и даже обтягивать цветным скотчем начал исходя из этого имени. , но позже , почти перед завершением работ, решил дать ей имя «Бам – Бак -2» и поменял цветовую палитру.

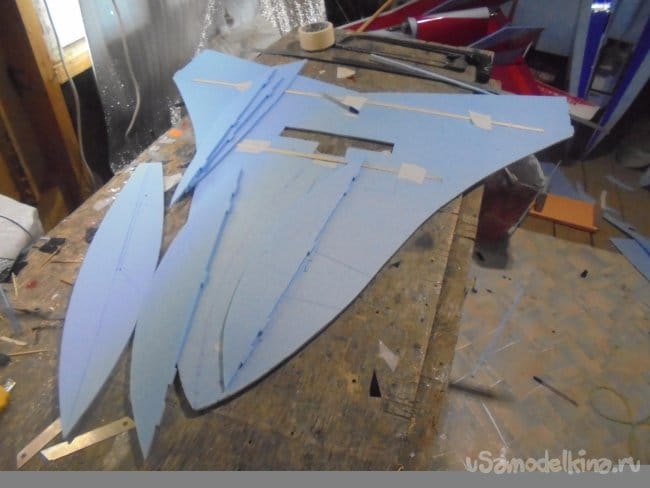

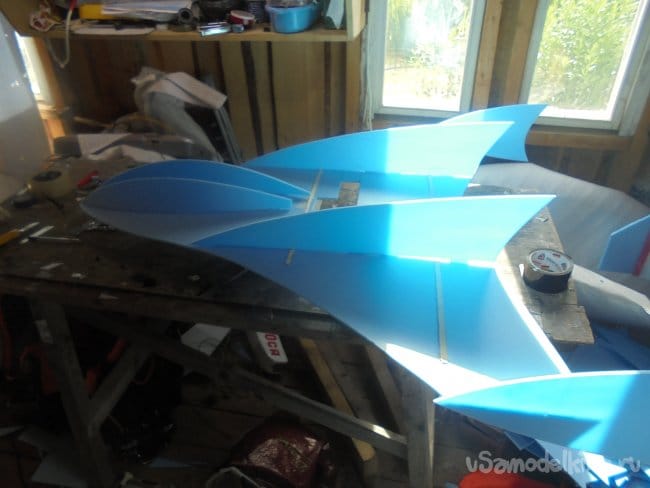

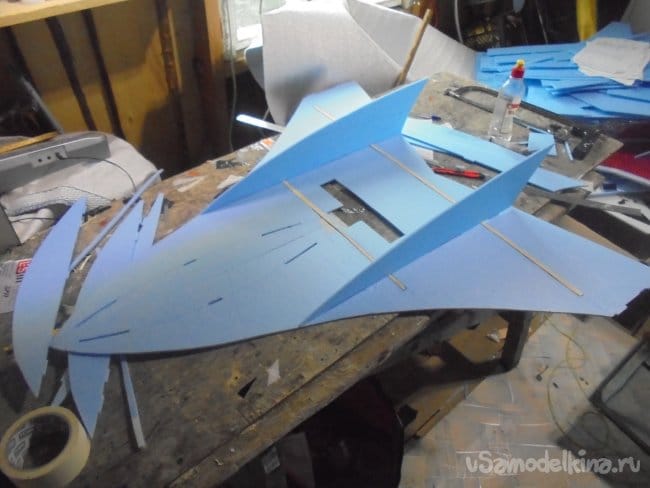

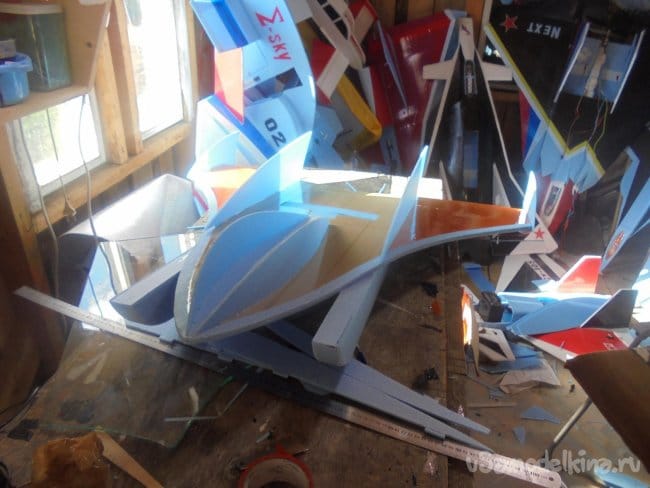

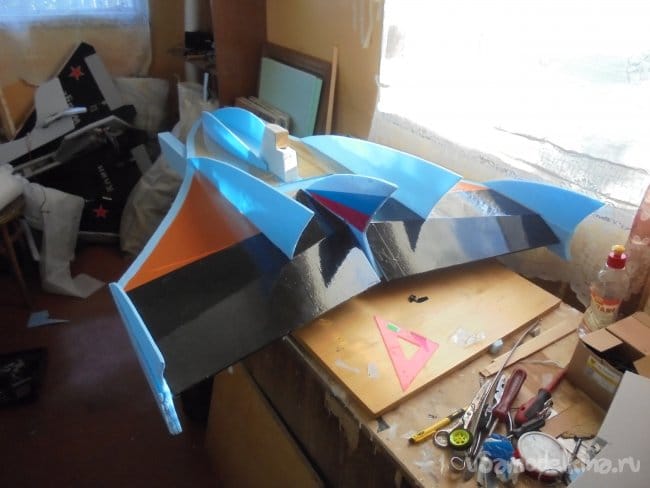

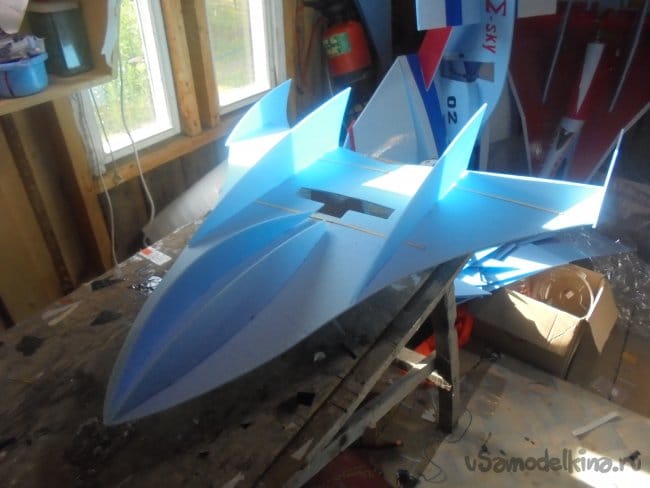

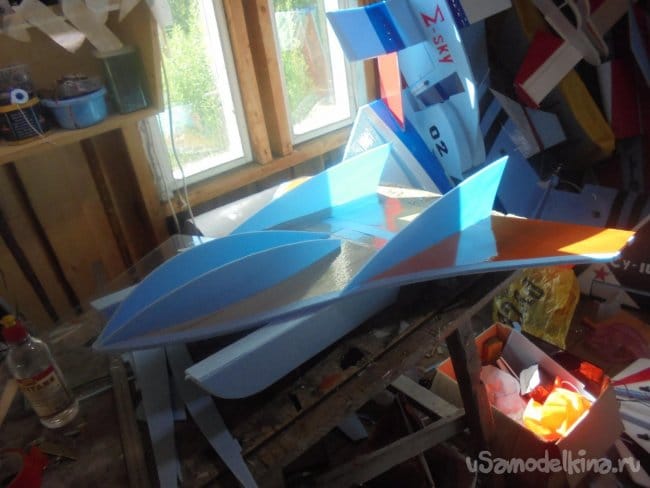

    Следующий этап - примерка и подгонка деталей.









    На модели стоит вот такая электроника.
    Мотор – 3010 L 130 Kv. 420 W.
    Винт – 8 х 6 трёхлопастный.
    Регулятор – 40 А.
    Сервомашинки НХТ900.
    Аккумулятор – 2200 3S.
    Габариты модели.
    Длина –
    Размах –
    Вес (полётный) – 550 г.

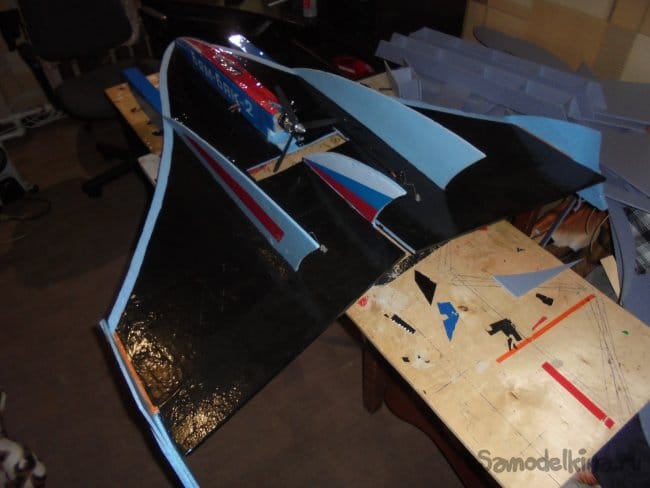

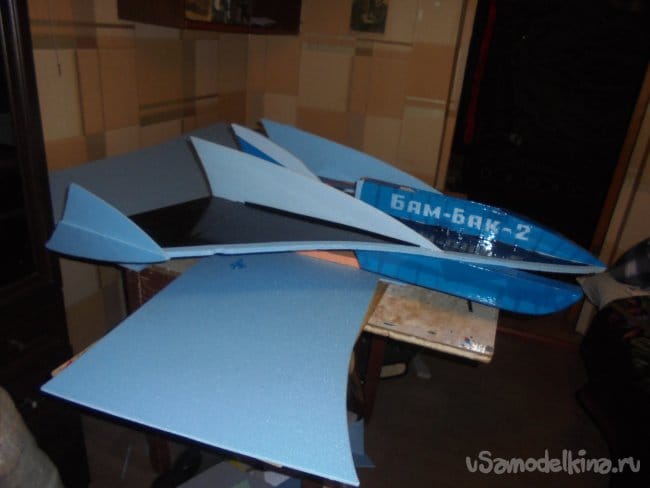

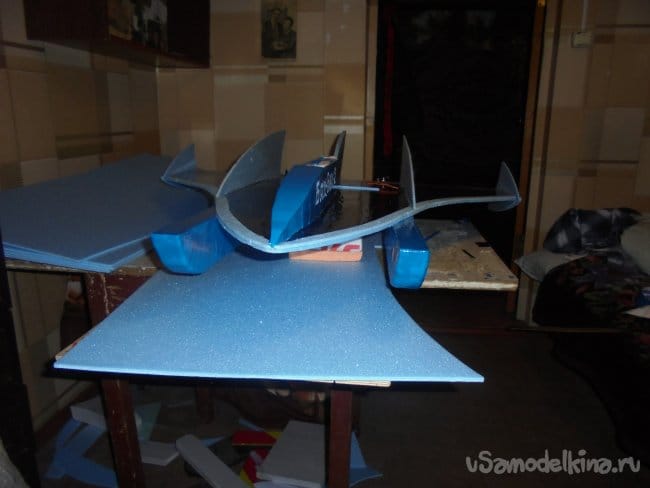

    Мотор установлен. Можно ставить сервомашинки, монтировать кабанчики и подсоединять тяги.

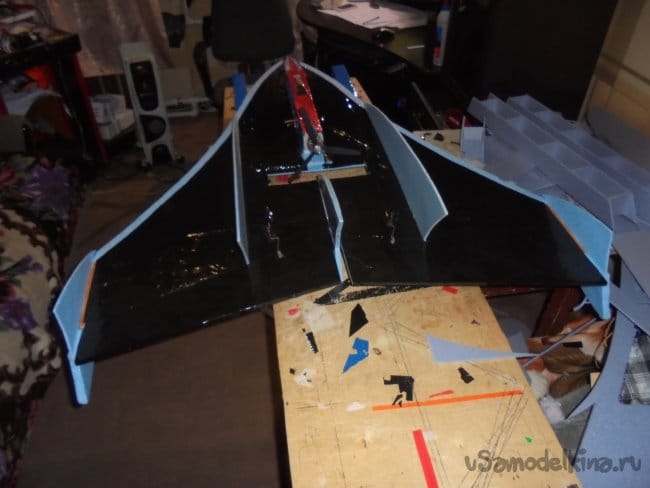

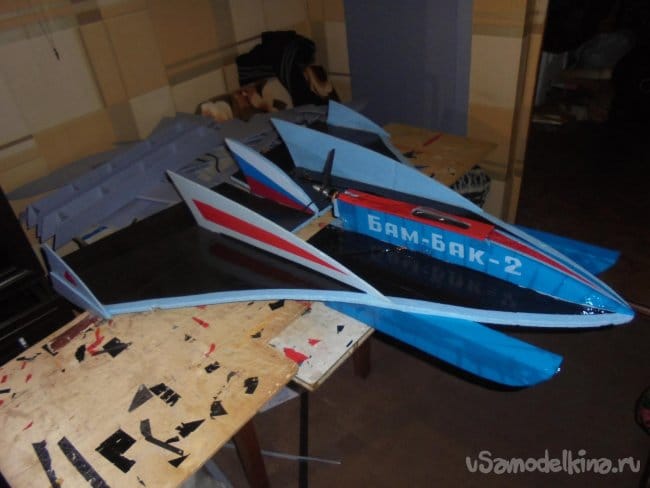

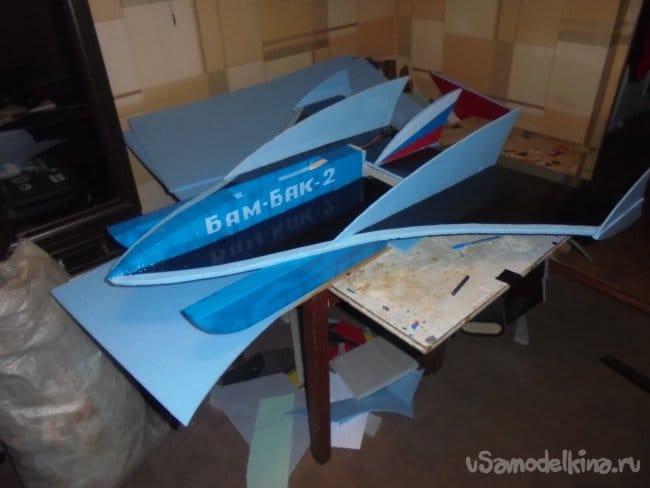

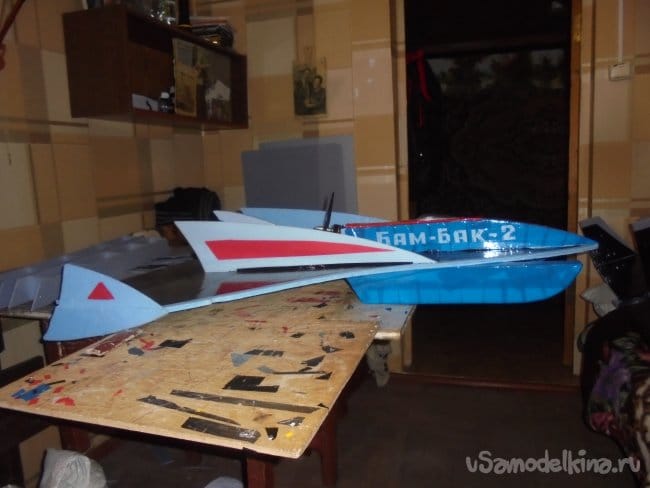

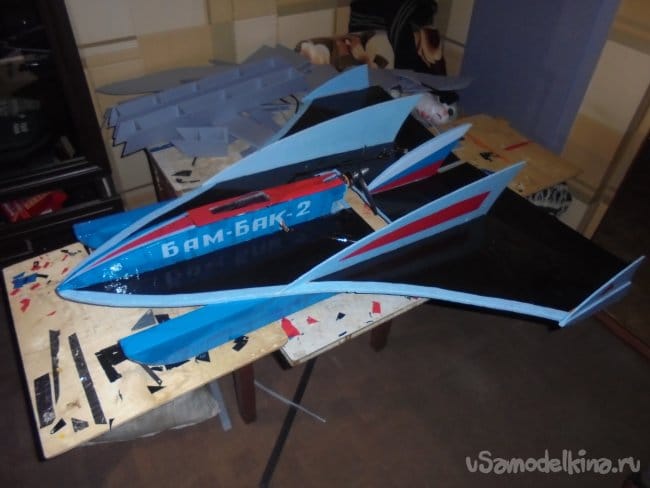

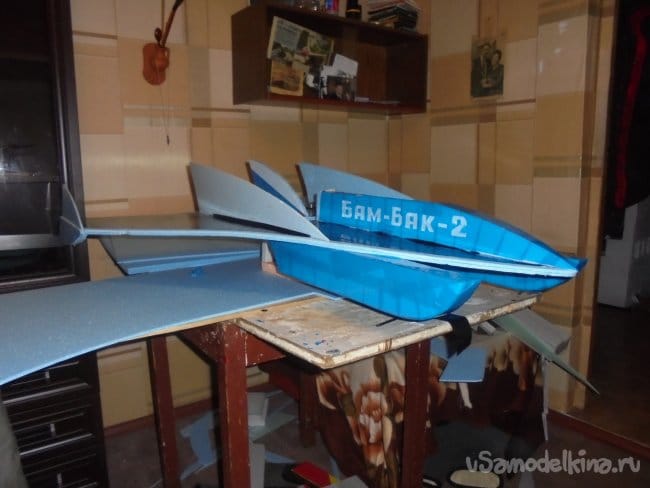

    Вот и закончена постройка модели "Бам - Бак - 2".



    Вот так работают элевоны.

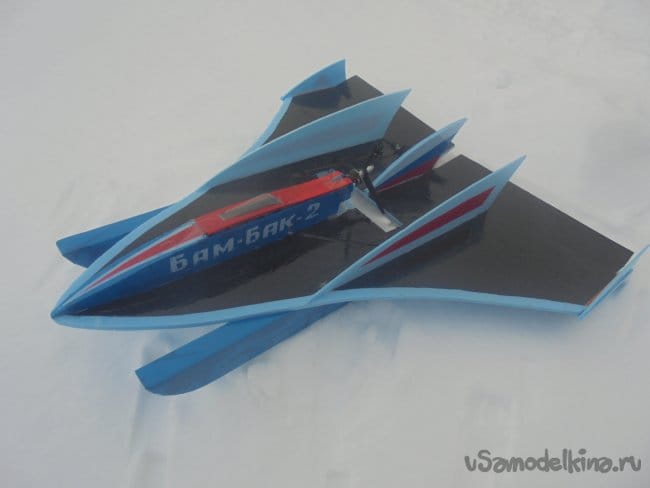

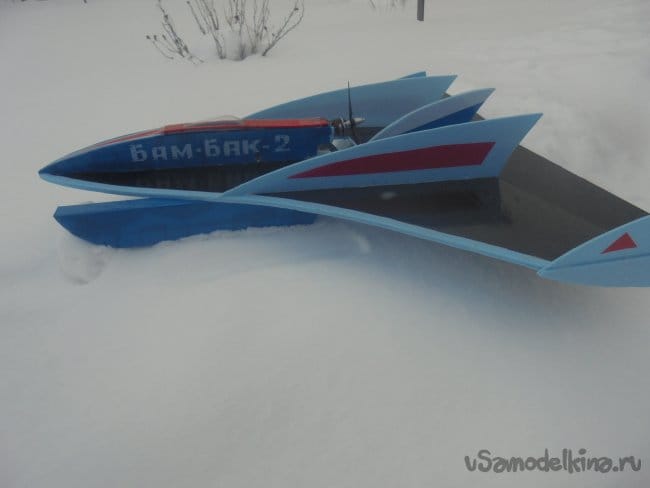

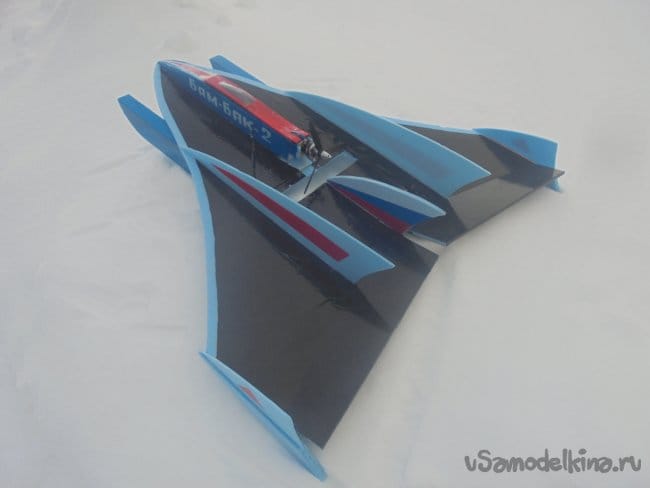

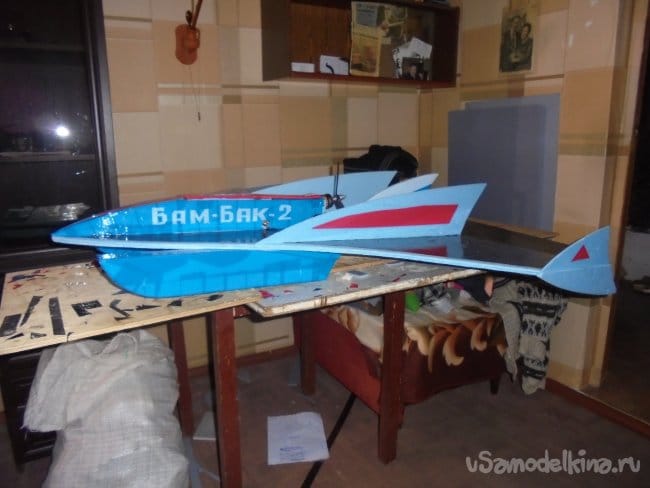

    Вот так выглядит модель перед испытаниями.

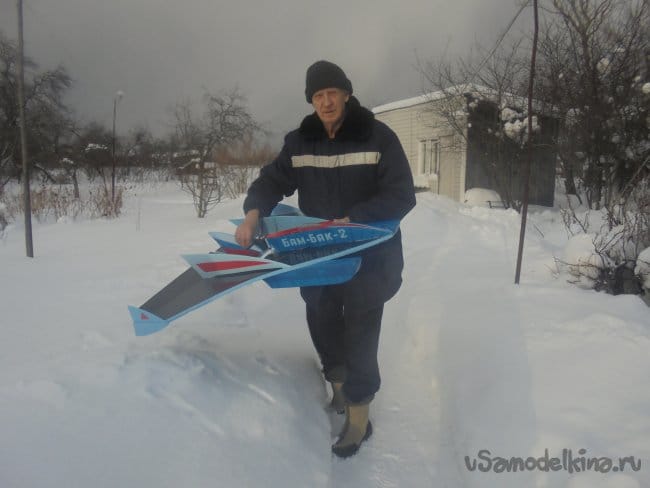

    Селфи с моделью.


    Позвольте на этом закончить свой рассказ. До скорых встреч. Ваш Валерьян Самоделкин.
