Тандем 3D или просто «Тачка»

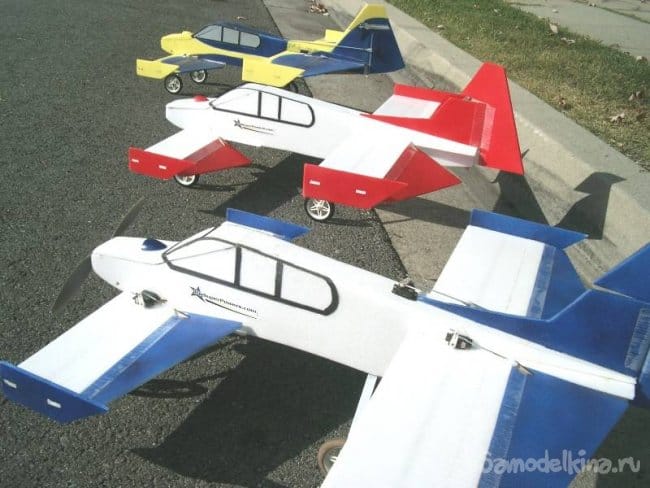

Дорогие друзья, хочу показать вам одну очень интересную авиамодель 3D.


Я и раньше строил авиамодели по схеме тандем, но эта модель привлекла моё внимание прежде всего простотой конструкции. Тут нет профильных, сложных крыльев, да и фюзеляж представляет собой обычную коробку с укреплённой на ней кабиной. Крылья, хвостовое оперение и винглеты делаются из двух слоёв потолочки. Лёгкие колёса покупались , а стойки для шасси сделаны из полоски алюминия сечением 2 х 1,5 мм. Колёса закреплены на стойках длинными болтиками с гайками.

Используемые материалы.

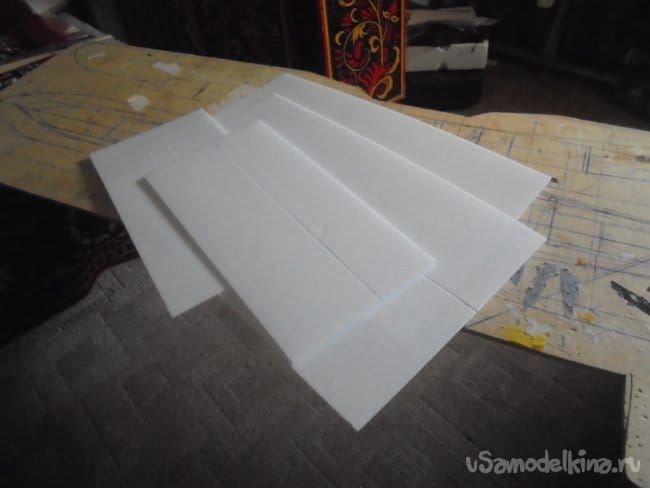

Потолочная плитка (потолочка) - 4 мм.
Утеплитель «Пеноплекс.» нарезанный пенорезкой на пластины толщиной - 15 мм.
Рейки деревянные сечением 1,5 х 4 мм.
Клей универсальный влагостойкий –«Титан».
Скотч цветной и двухсторонний.
Размах переднего крыла – 740 мм.
Размах заднего крыла – 960 мм.

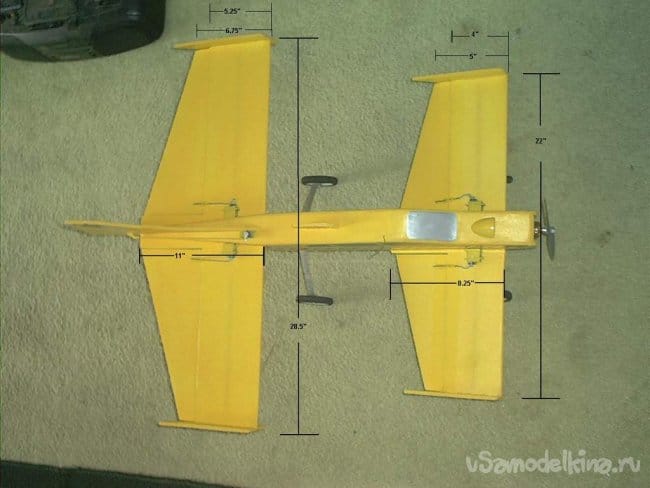

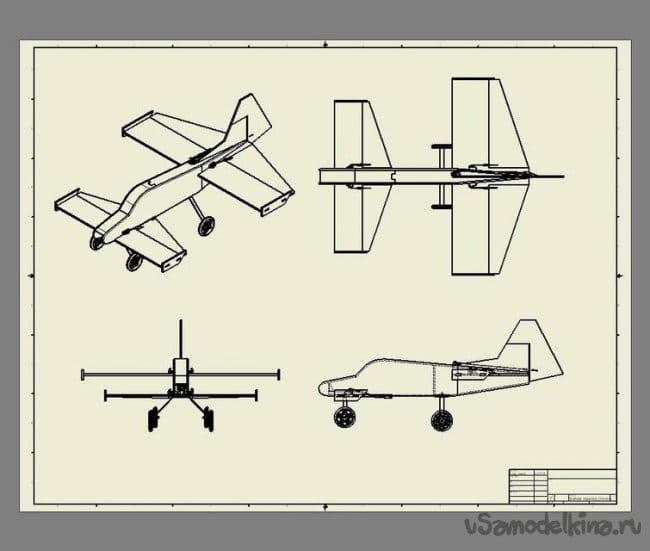

Строить буду сразу две модели вот по этим рисункам.






Первая модель выполняется полностью из потолочки.

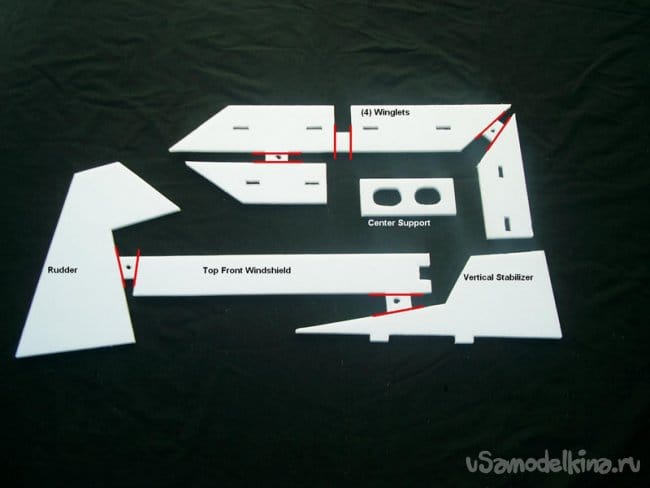

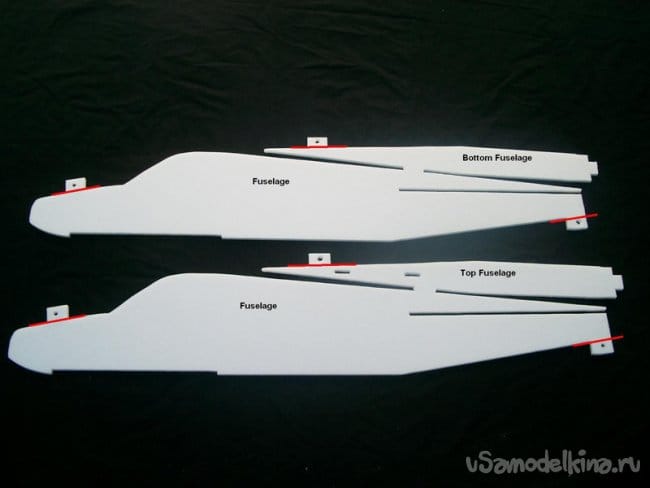

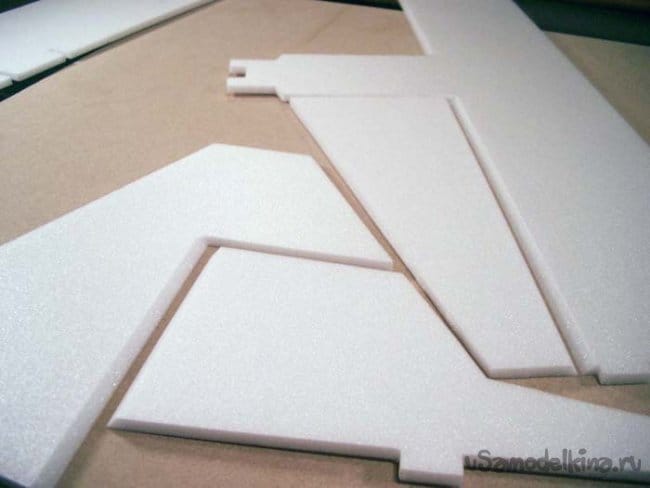

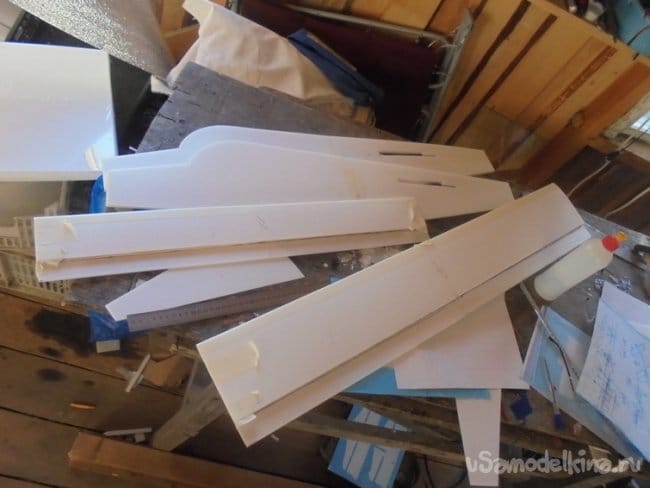

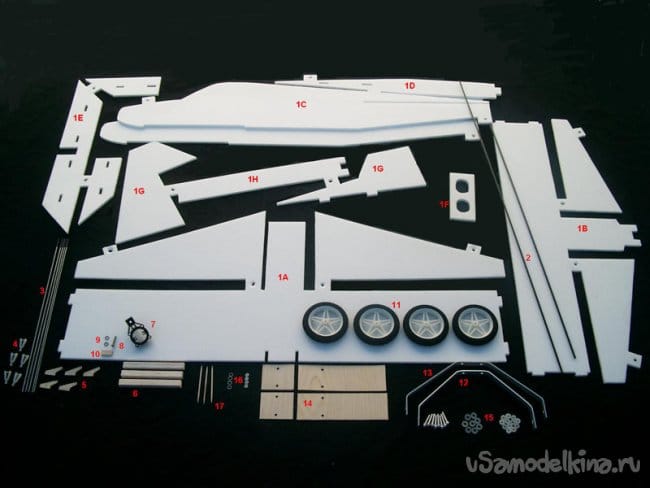

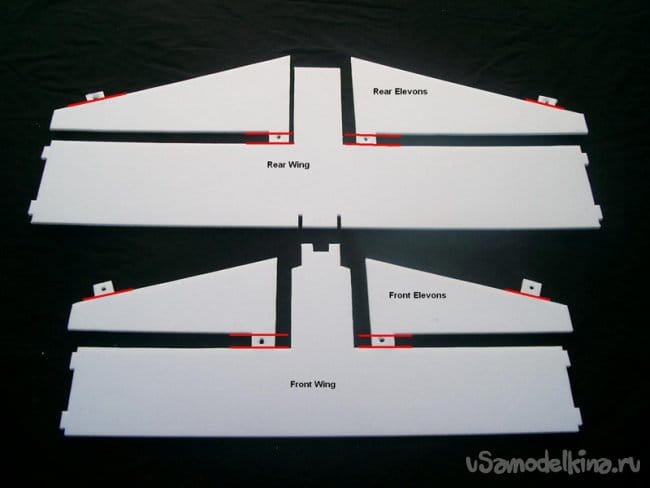

В начале делаются все заготовки для крыльев, фюзеляжа, киля и навешиваемых рулей.


Эту модель строил для друга, обтягивать скотчем и устанавливать электронику он будет сам.

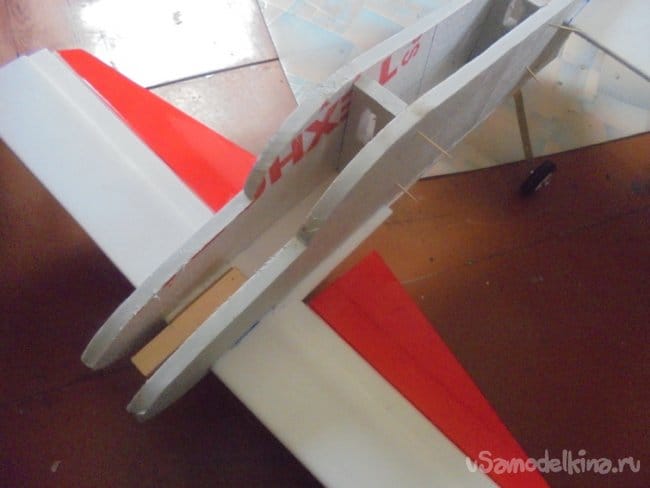

В середине переднего крыла вклеиваю две деревянные пластины из рейки сечением 5 х 50 мм. , длякрепления передних стоек шасси. Такие же пластины вклеиваются на нижней обшивке фюзеляжа под задним крылом, для задних стоек шасси.

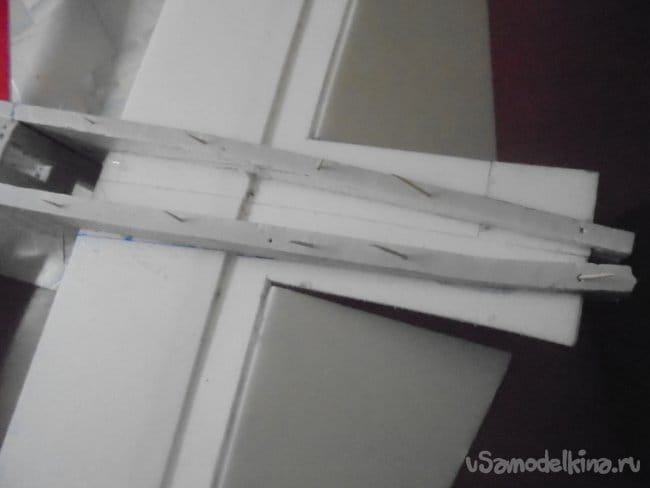

Поверх крыла приклеиваю верхние боковины фюзеляжа. Фиксирую здеревянными зубосистками до полной полимеризации клея. Зубочистки потом удаляются.

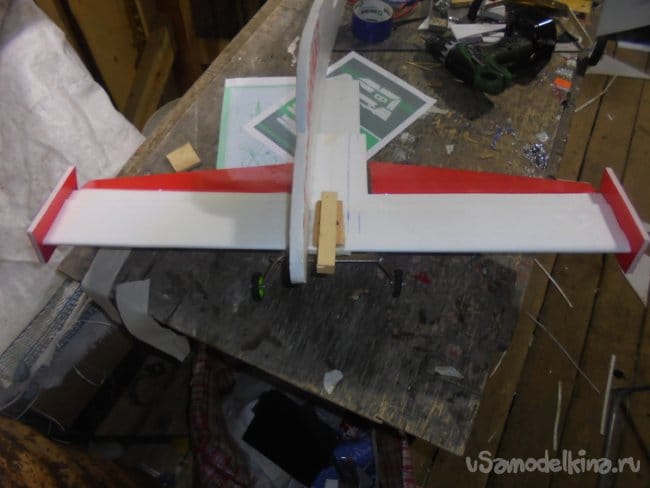

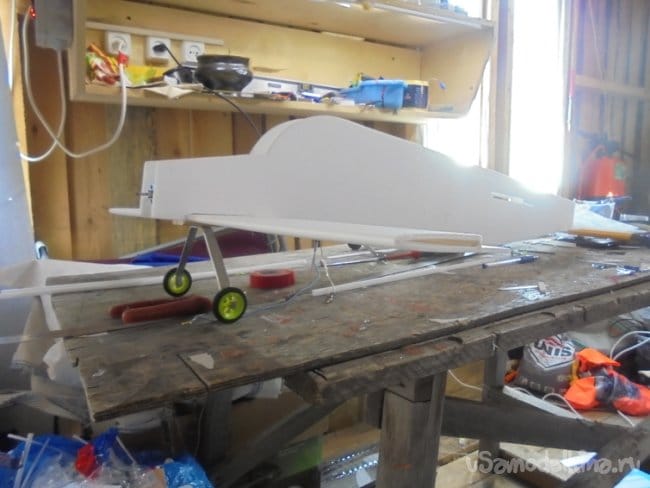

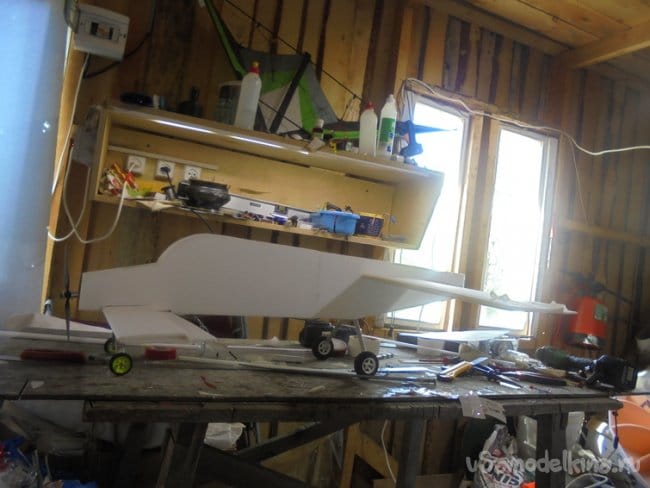

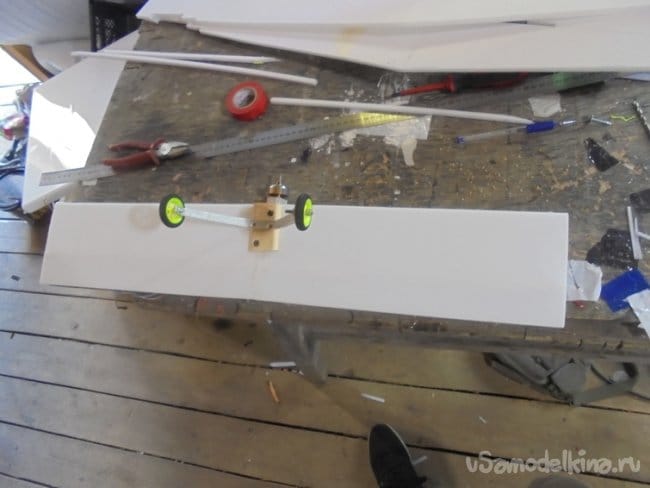

Вот так смотрятся передние шасси .

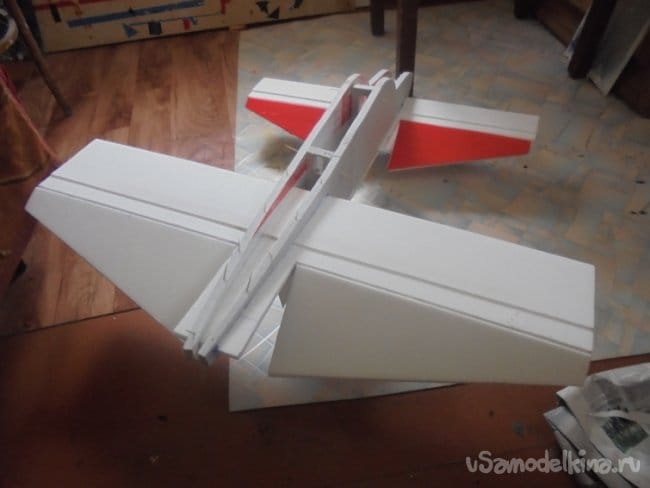

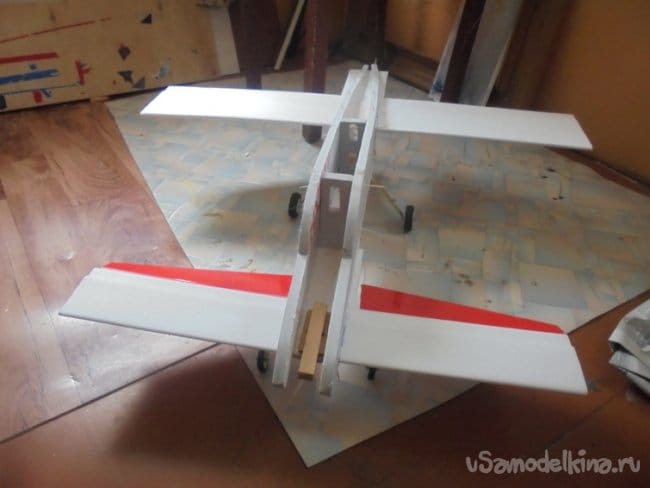

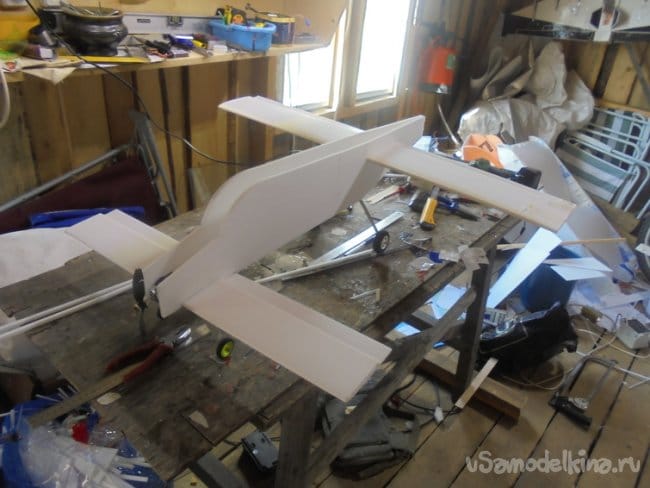

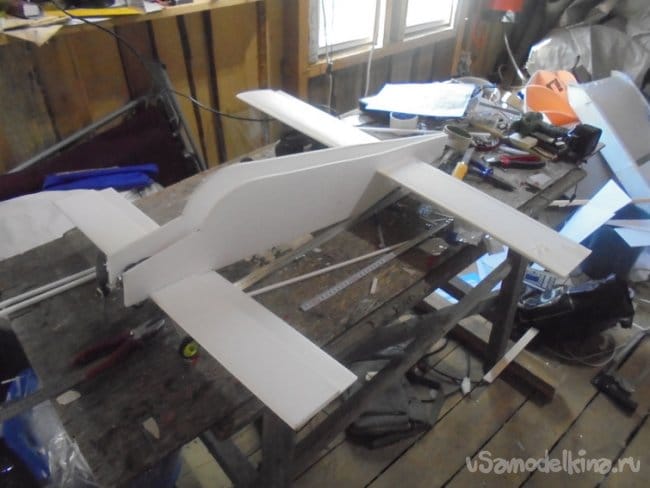

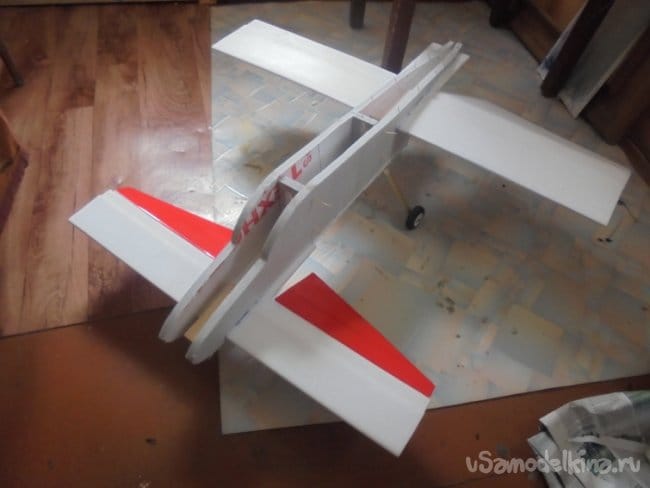

Готовые крылья устанавливаю на фюзеляж. Заготовки крыла сгибаются и между ними вклеивается деревянная рейка по всей длине крыла. Так делается и на переднем и на заднем крыле.

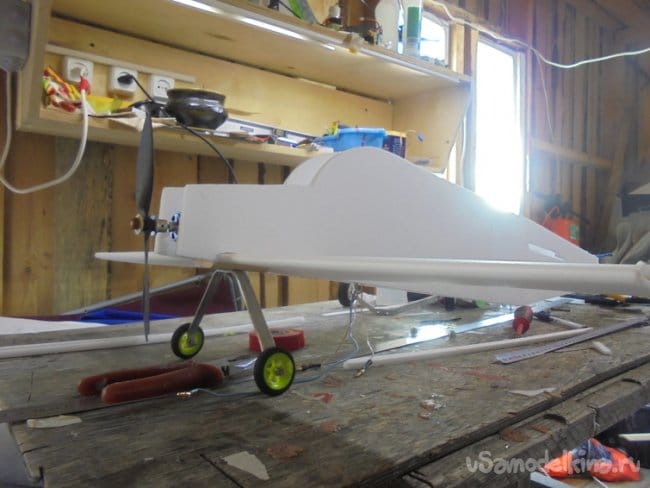

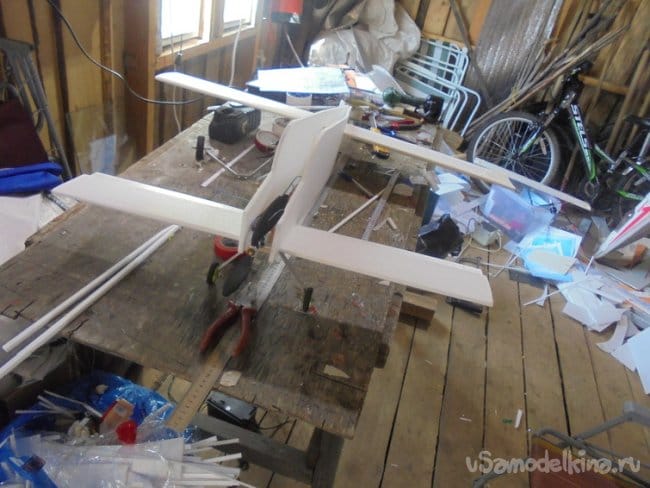

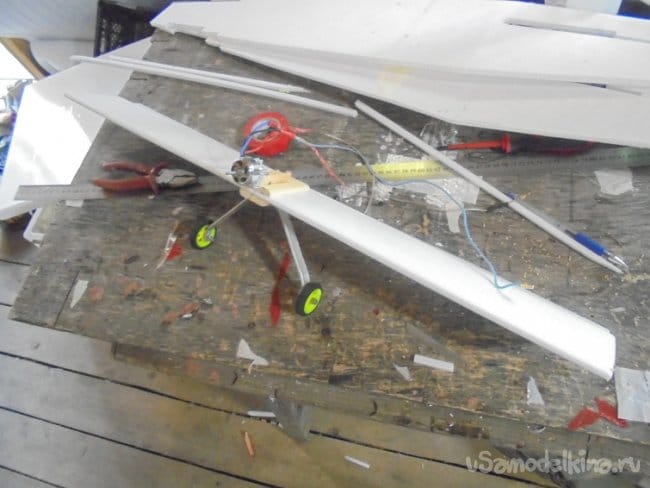

В носовой части фюзеляжа делаю крепление для мотора - мотораму. Ставлю мотор.

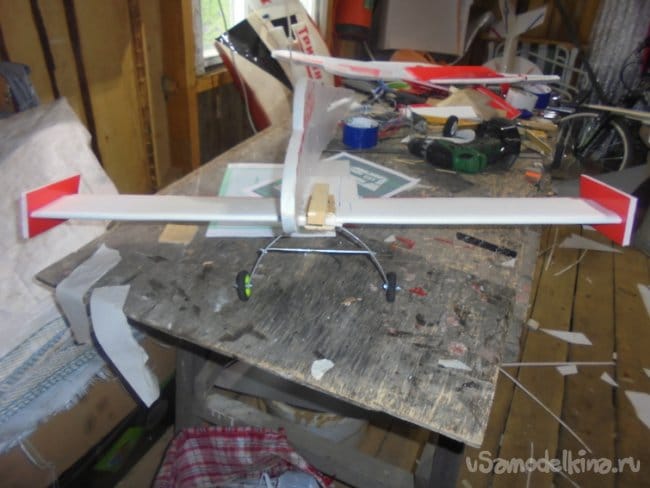

На этом этапе строительства моя миссия выполнена.

Эту модель строил для друга, ззаканчивать постройку, обтягивать скотчем и устанавливать электронику он будет сам.

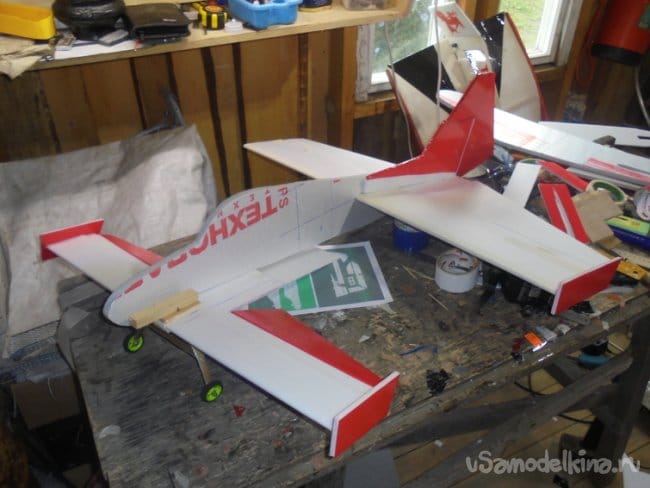

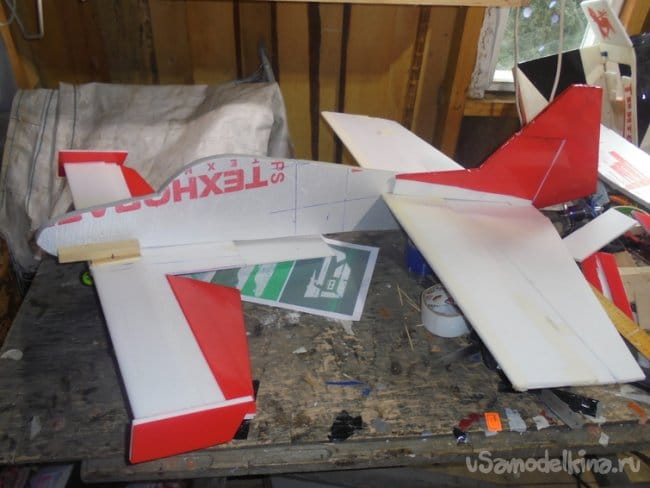

Теперь перехожу ко второй модели. Повторяю все операции, как и на первой модели, с той лишь разницей, что боковины фюзеляжа делаю из утеплителя "Пеноплекс".

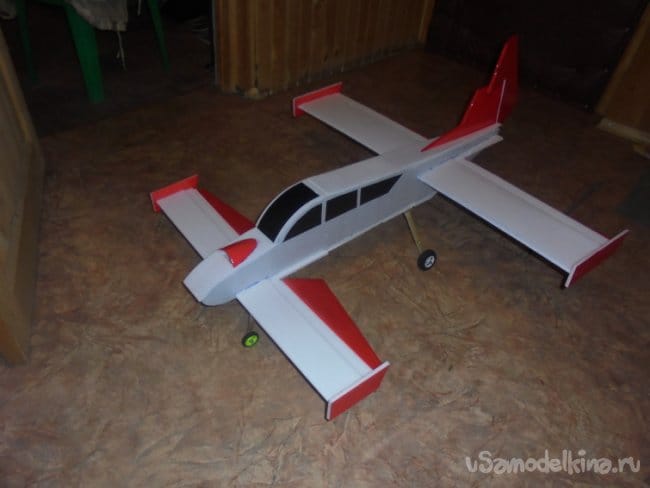

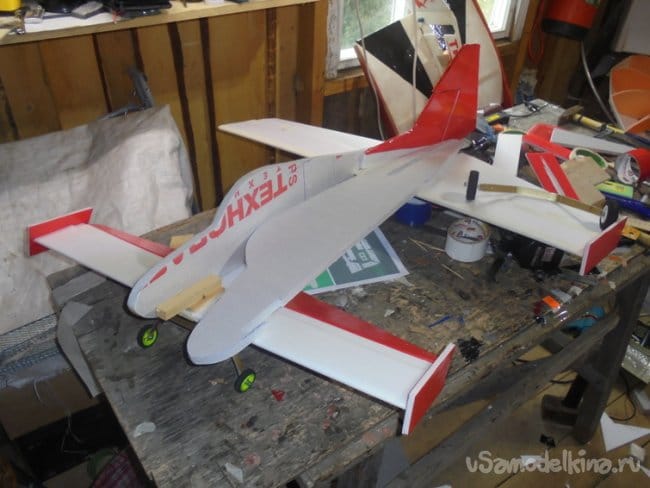

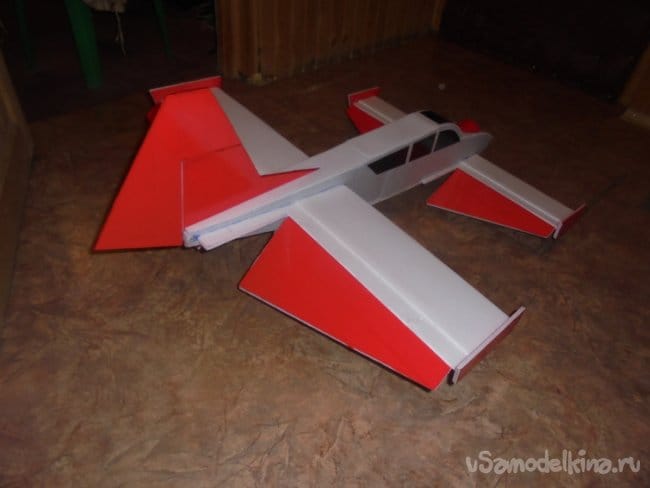

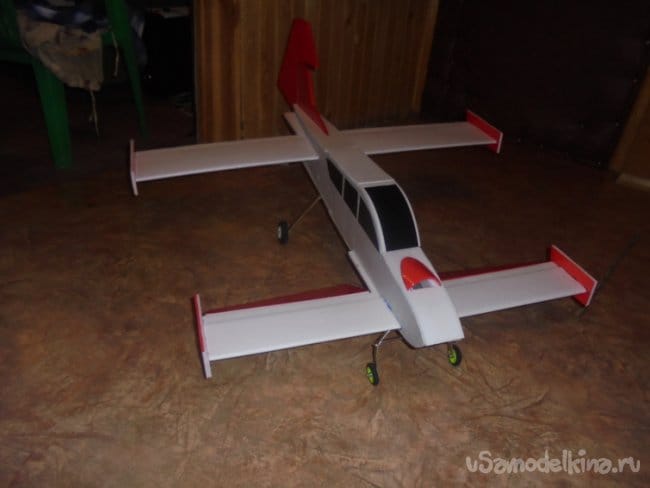

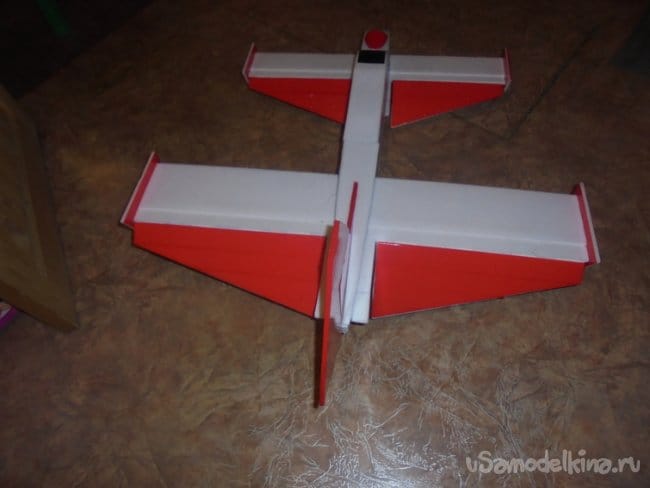

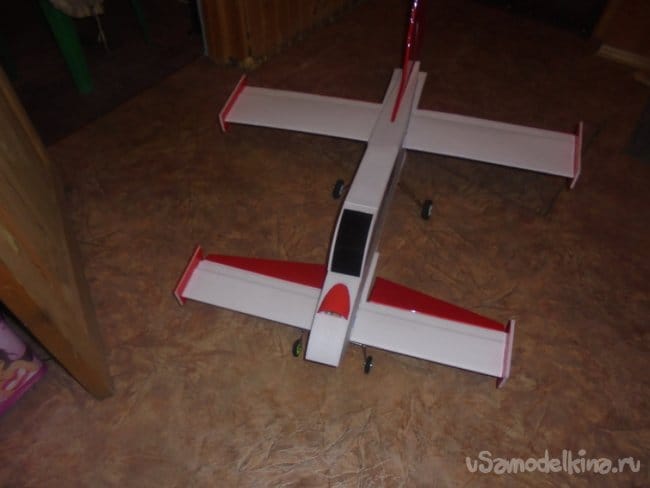

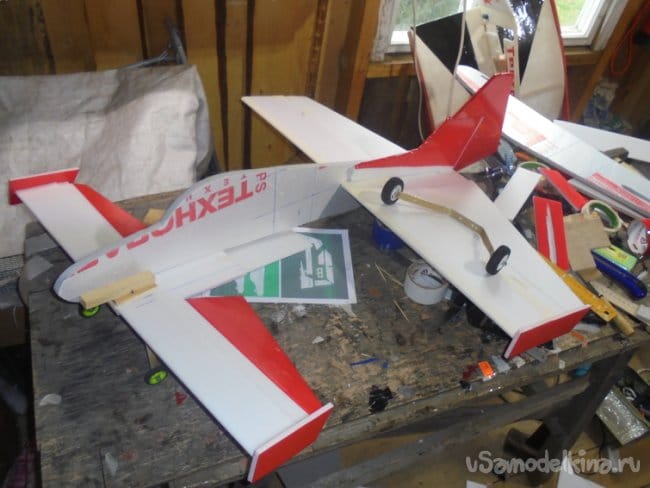

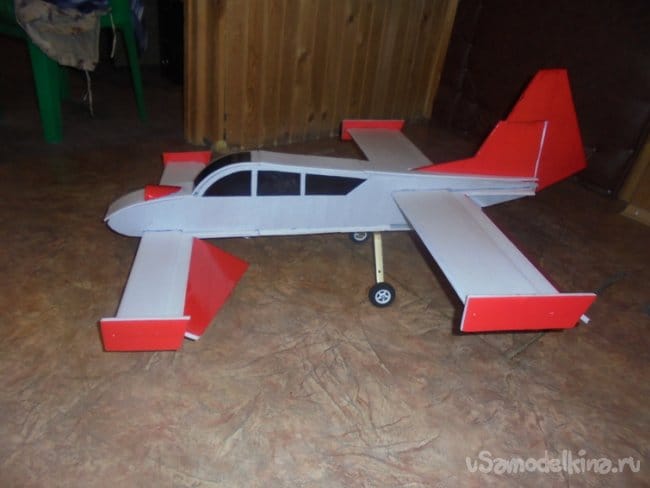

Получилась вот такая модель.









Осталось подрезать фюзеляж в носовой части, установит мотор. А также смонтировать сервомашинки, подсоединить тяги.
Электроники нет, жду посылку.
