Заточной станок своими руками на двигателе АВЕ-071 от старой стиралки «ВЯТКА»

Итак очередной законченный проект.
Заточной станок: ЗС-220-180-1350
Начало работ: 25.01.2009.
Собран: 30.01.2009.
Затраченное время: ~ пара вечеров.
Итак очередной законченный проект.

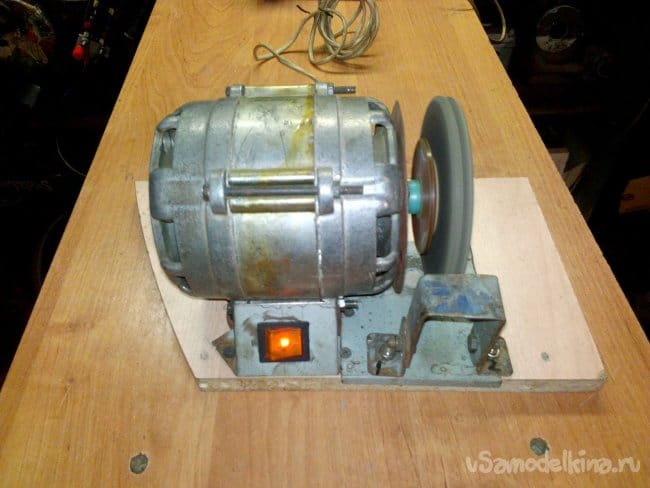

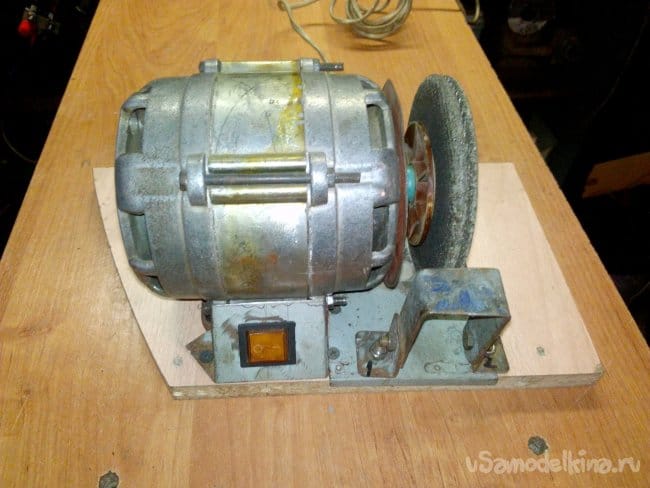

Заточной станок ЗС-220-180-1350

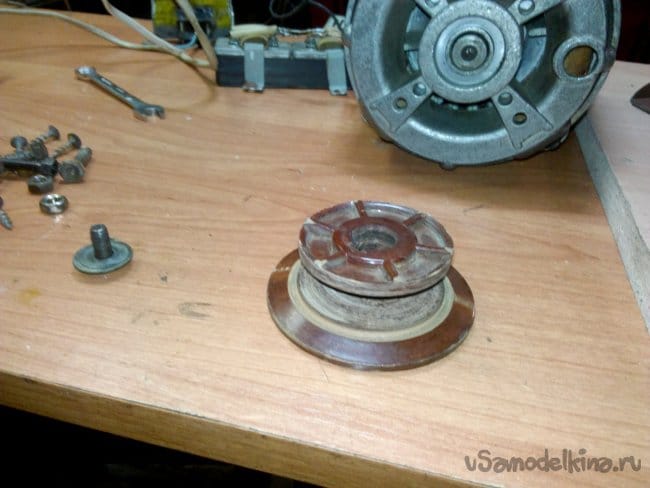

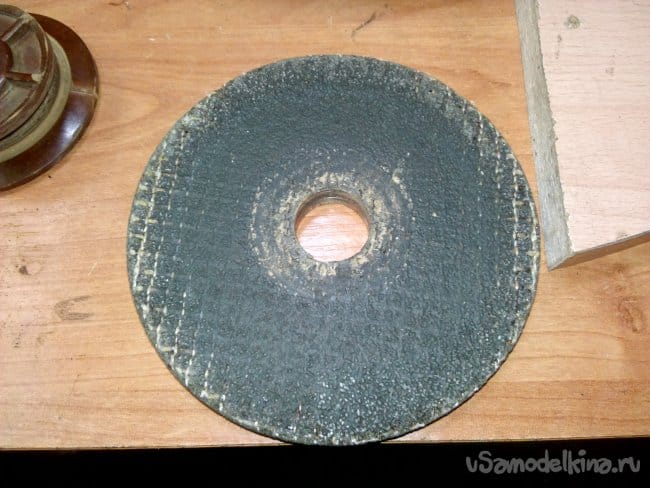

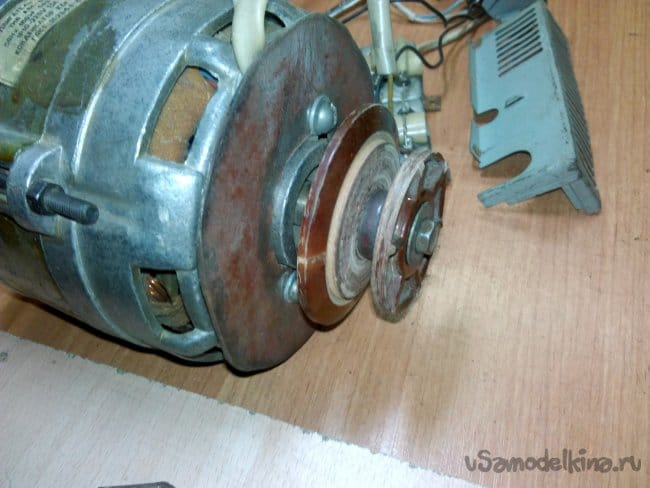

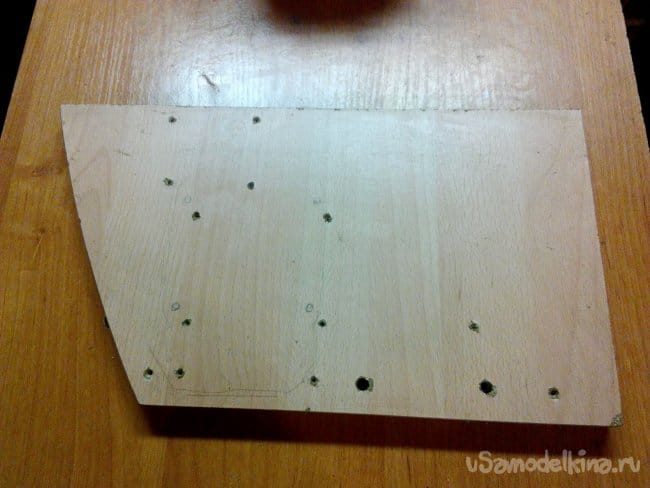

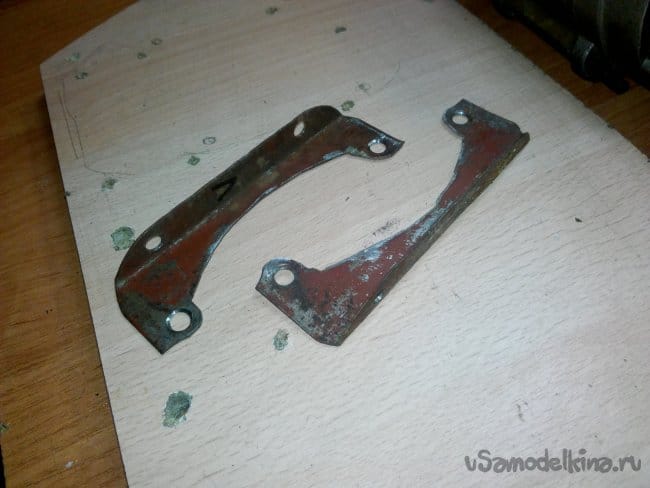

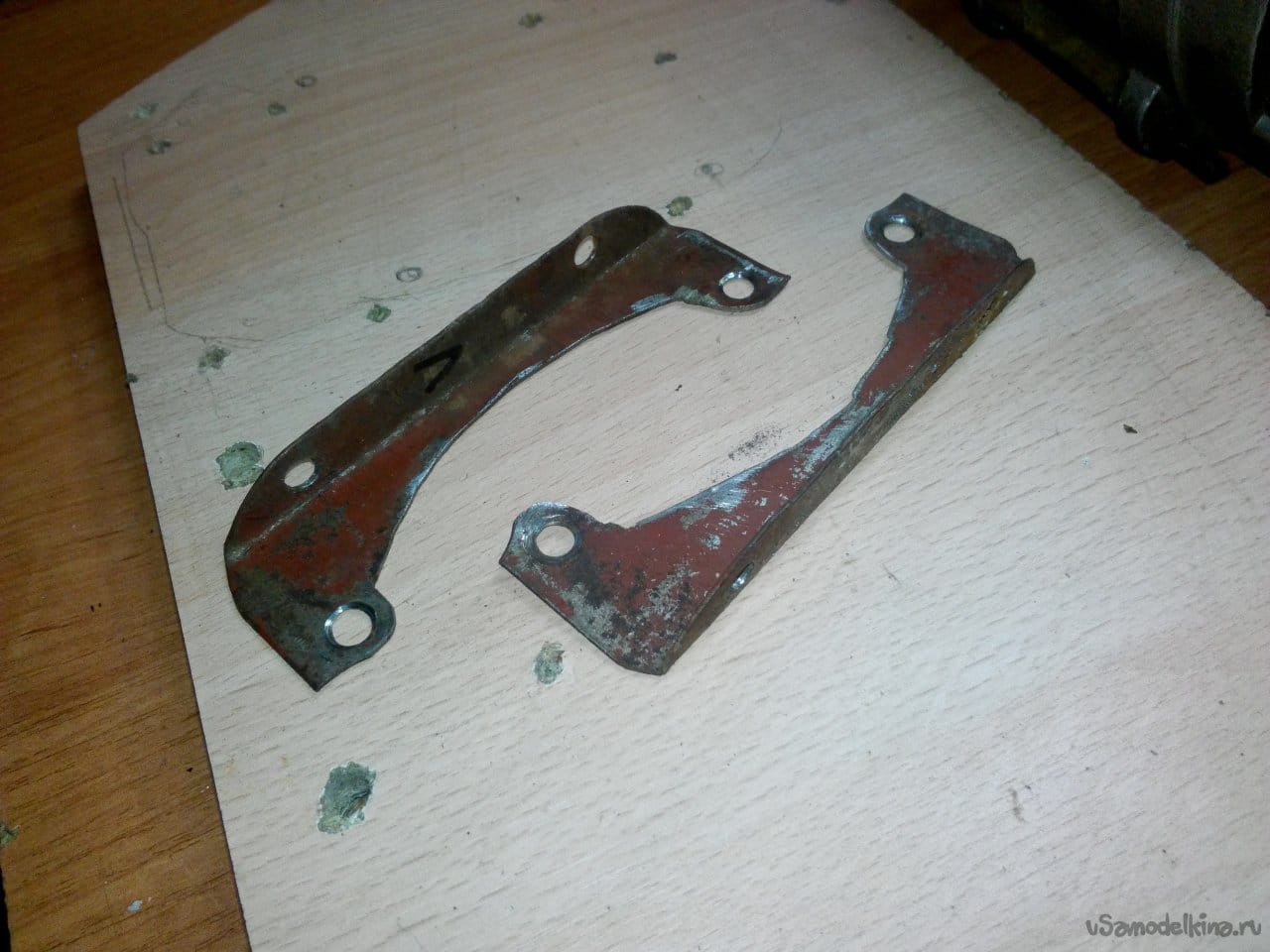

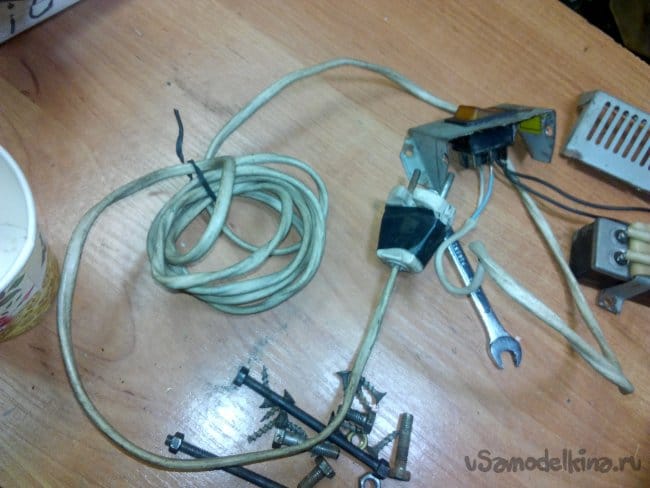

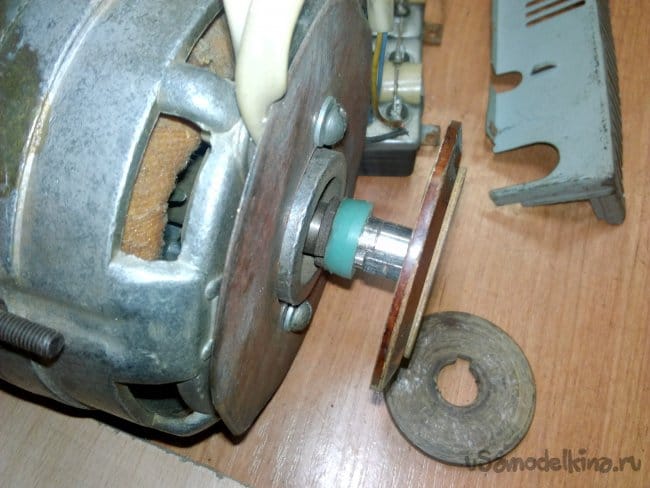

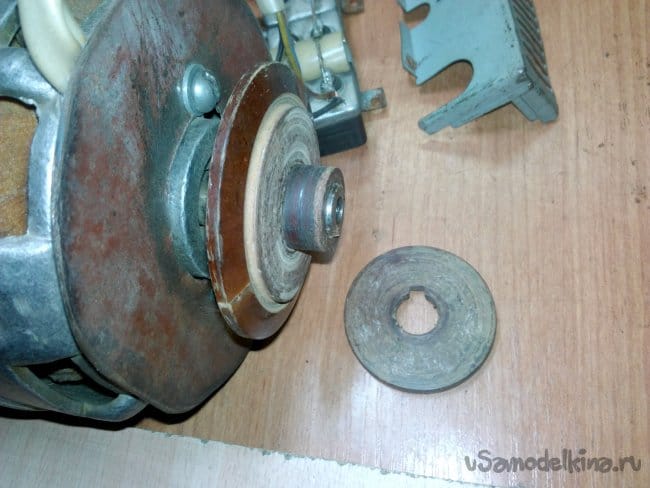

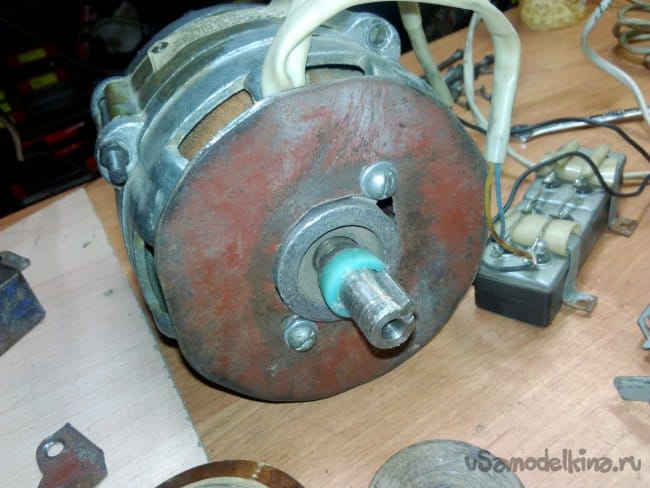

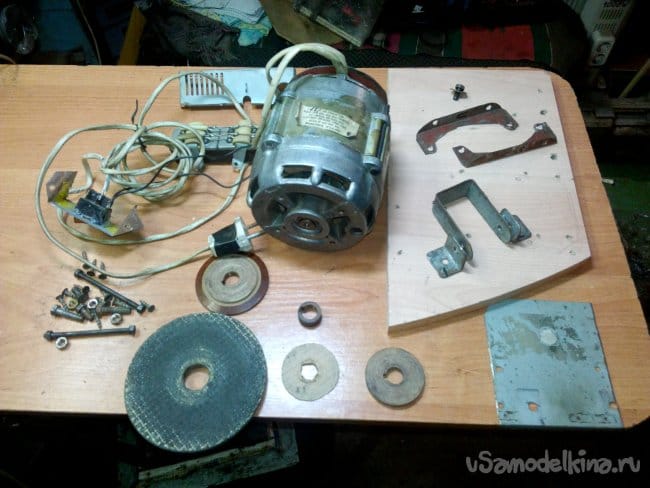

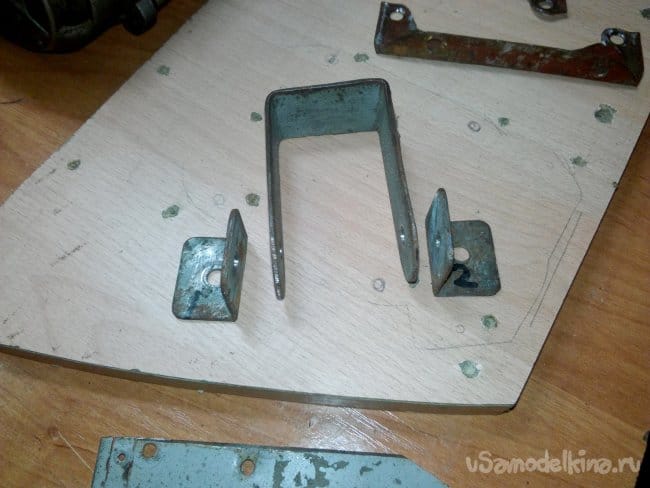

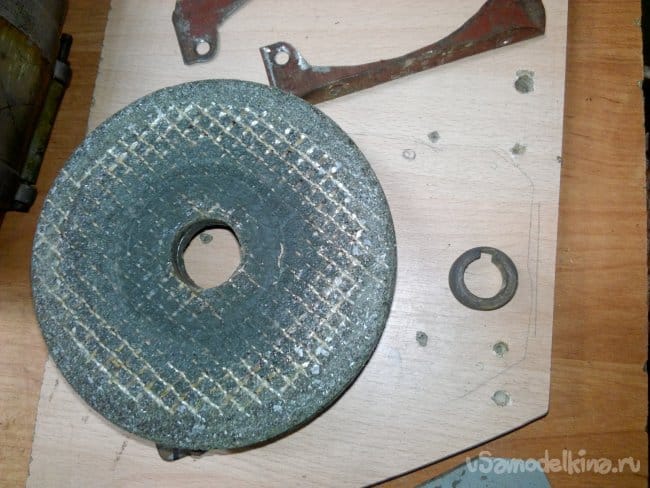

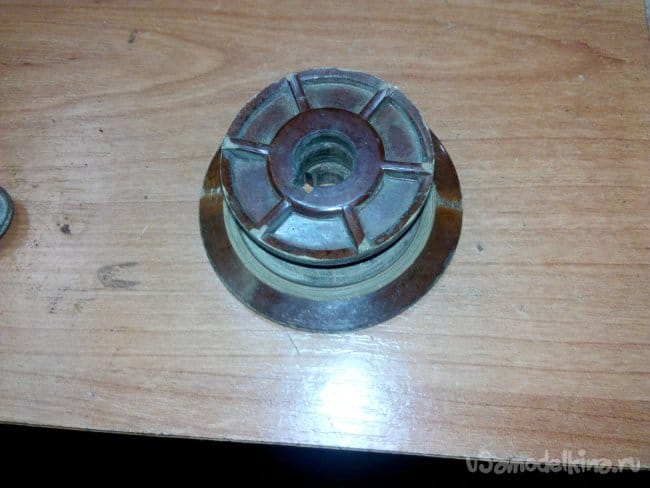

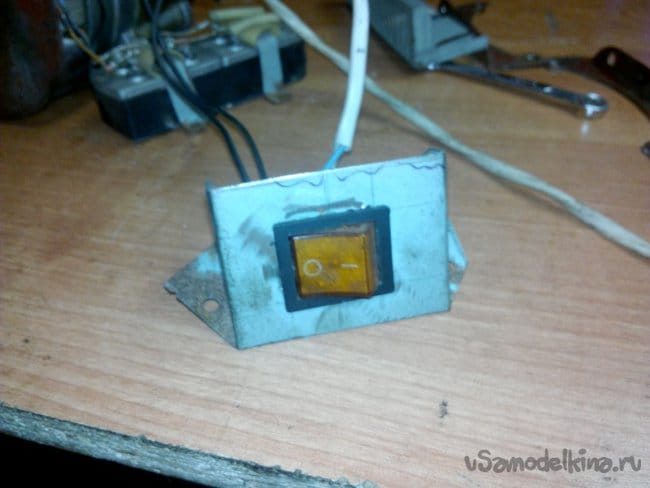

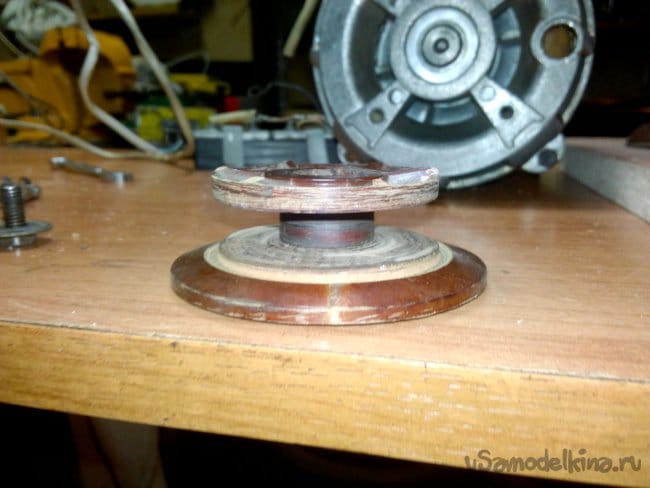

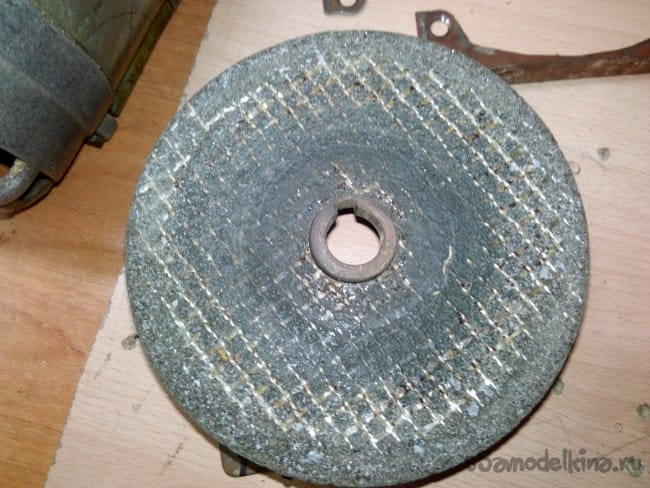

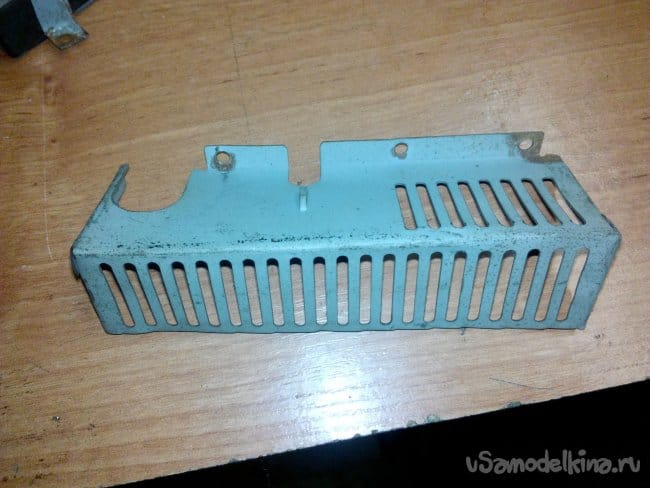

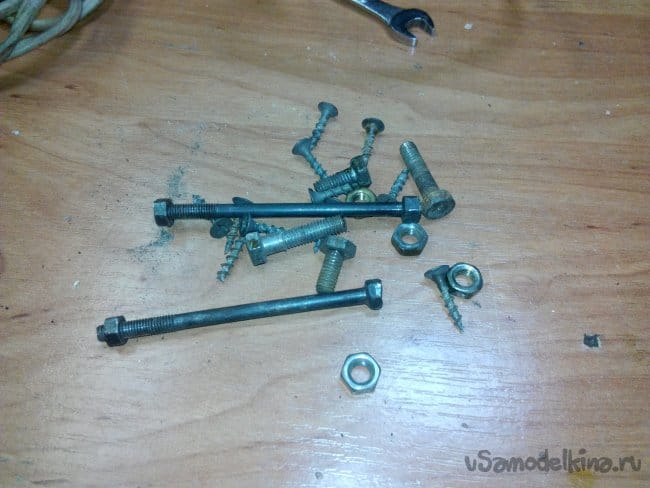

Собран на движке от старой стиральной машины типа "Вятка". Долго этот движок валялся в гараже, и наконец то дошли до него руки. Собрали за два вечера, первый вечер ушёл на крепление движка к основанию, подборке кондёров и поискам схемы подключения в нэте по мобиле. За второй вечер выточили планшайбы и втулку для крепления абразивного диска на валу, установке выключателя и дополнительной розетке.

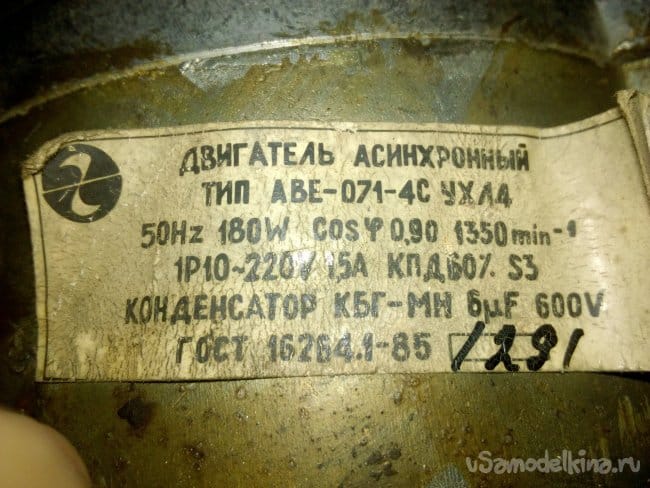

Данные двигателя:

Двигатель асинхронный
тип АВЕ-071-4С УХЛ4
50Hz 180W cos&0.90 1350об/мин
1Р10 ~220V 1.5А КПД60% S3

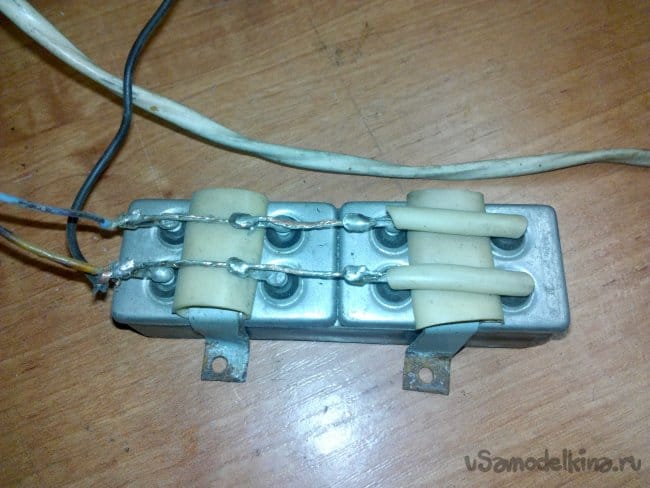

Конденсаторы:

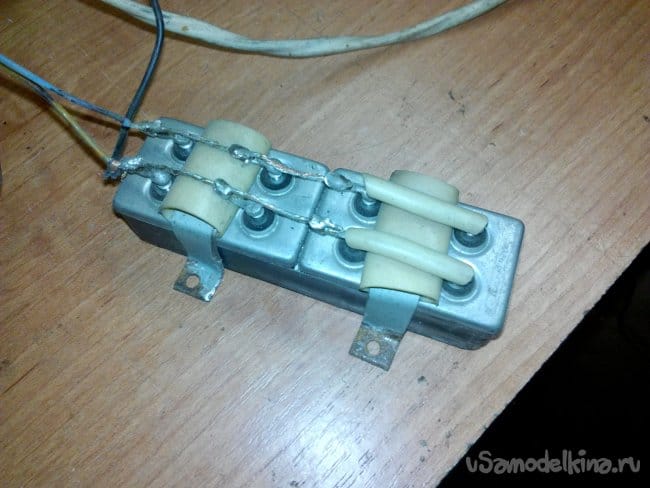

МБГО-1 1мкФ/600В * 4 штуки.

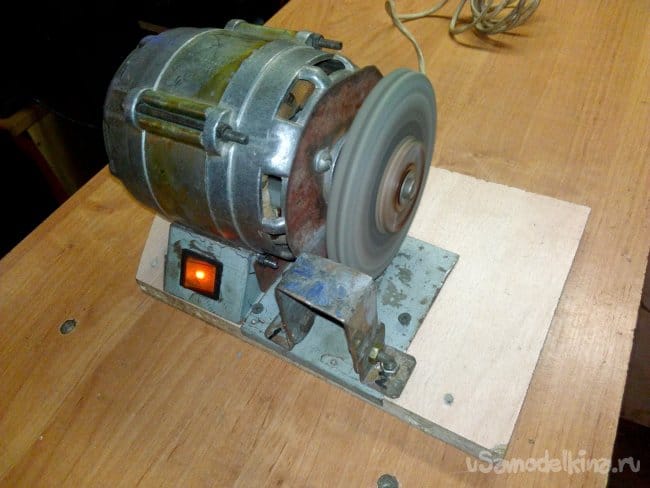

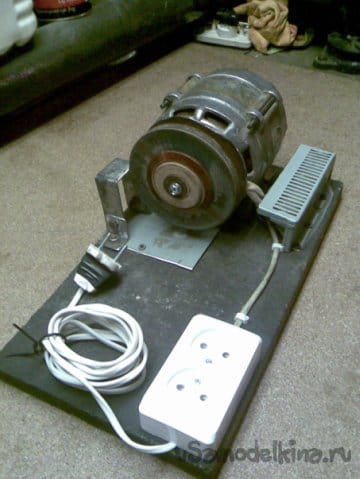

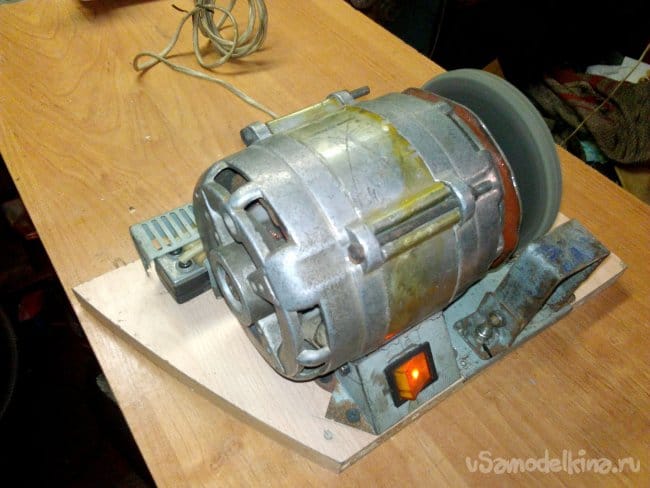

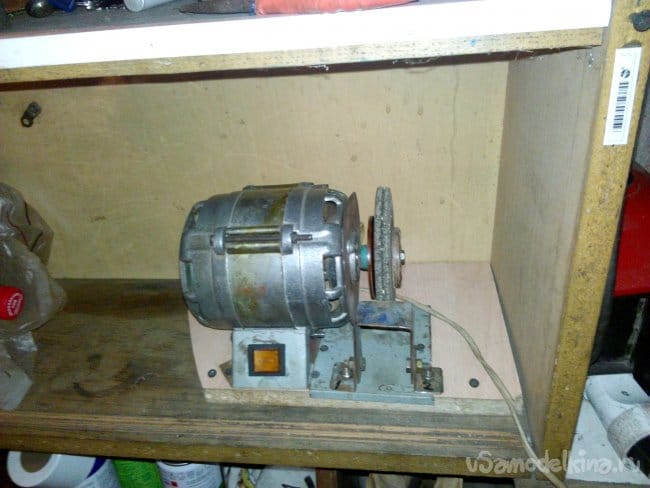

Фотографии с чёрным основанием относятся к первой изначальной версии. Далее пришлось пересобрать станок на другом основании, потому что предыдущая версия постояла в луже чуток и основание разбухло, да и для экономии места выкинули розетки, чтоб станочек поместился в шкаф.
После фотографий два видеоролика по сборке.
























Заточной станок своими руками на двигателе АВЕ-071 от старой стиралки «ВЯТКА»

















Видеоролик по сборке (нарезка фотографий с описанием)




Видеоролик с ускоренной съёмкой сборки станка:



Первая версия этого станка от 2009 года
