    Яркий светодиодный фонарь для ремонта автомобиля


    Здравствуйте друзья Самоделкины и гости сайта! У многих из вас есть свой автомобиль, который иногда нужно ремонтировать своими руками в гараже. Для этого нам нужна яркая переноска или фонарь. Вот такой фонарь я и хочу вам предложить.

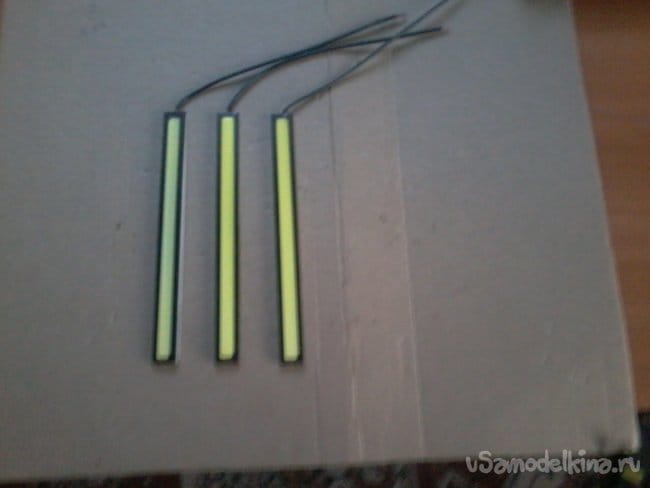

    Заказал я три светодиодные ленты на Алиэкспресс. Посылку получил ровно через месяц после заказа. Ленты длинной 17 см и шириной 1,5 см, показаны на фото. В каждой ленте по 28 светодиодов белого цвета. Ток потребления каждой ленты -190 мА, напряжение питания 12В. Для самоделки нам нужны следующие детали и инструменты.

    Это: три светодиодные ленты на 12В

    Можно и больше, небольшая монтажная плата с лепестками для пайки размером 1* 1,5 см, монтажный сетевой провод сечением 0,75 мм- 4 мм, кусочек любой проволоки длинной 5-10 см, диаметром 1 мм, винтики и гайки М 2, два штекера или два зажима «крокодил» - если питать фонарь от аккумулятора автомобиля.

    Инструменты: паяльник, припой, пинцет, пассатижи, кусачки, отвертка, дрель, сверла.

    Собираем в такой последовательности:

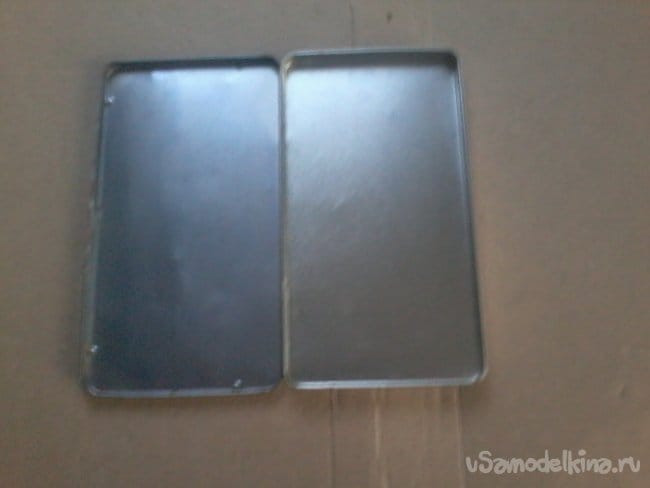

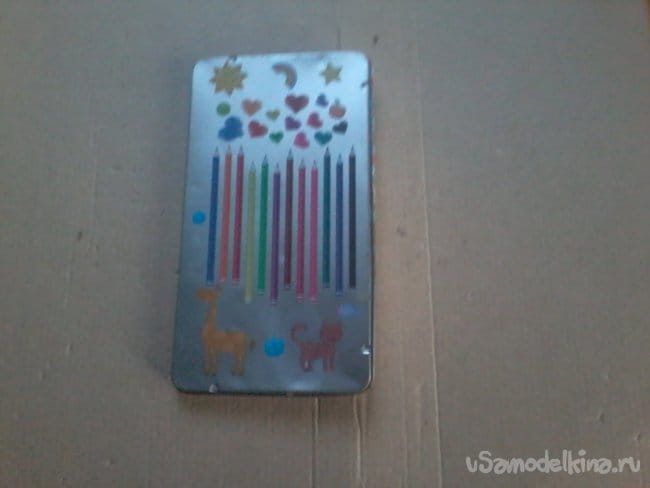

    Шаг-1. Берем обычный железный детский пенал для карандашей, размером 18,5 *10*1 см.


    В верхней крышке пенала с левой стороны закрепляем два винта М2 при помощи гаек, как показано на фото.

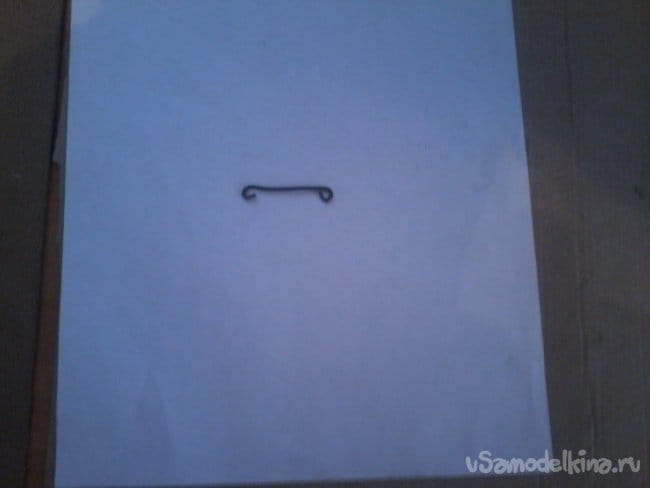

    Винты должны выступать наружу на 5 мм. В нижней крышке делаем тоже самое, только ставим один винт, и закрепляем на нем кусочек провода, согнутый с двух сторон в виде колец. Все это показано на фото.

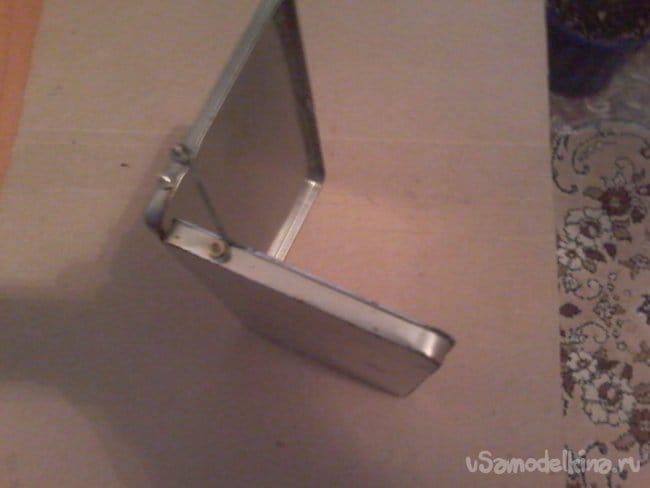

    Таким образом пенал будет фиксироваться в трех положениях – 90, 120 и 180 градусов.

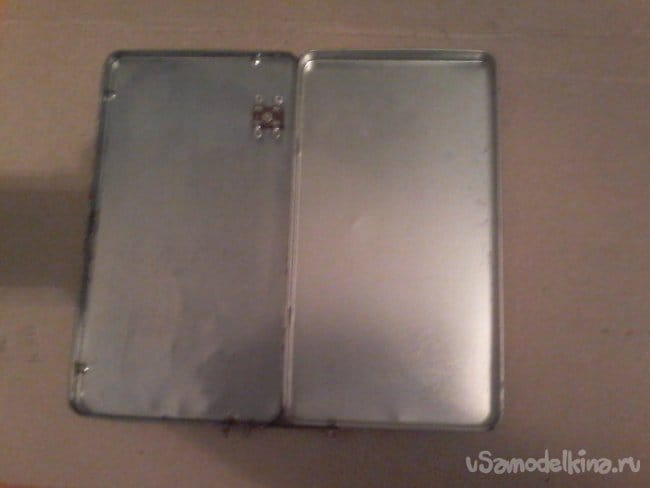

    Шаг-2. В верхней крышке внизу справа закрепляем платку с лепестками.

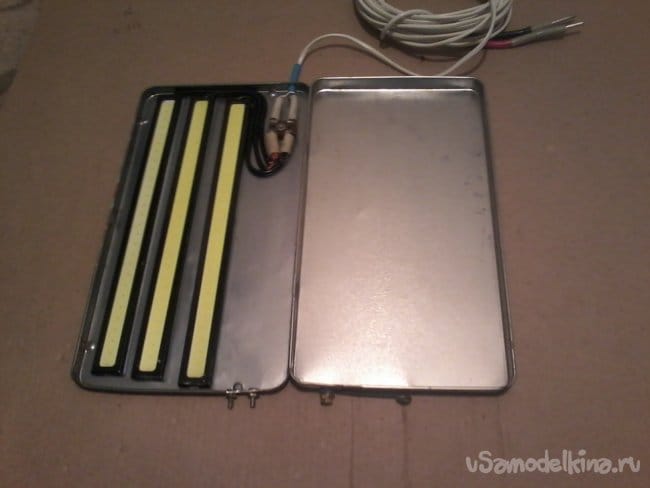

    Затем приклеиваем все светодиодные ленты при помощи двухстороннего скотча внутри верхней крышки. Скотч идет в комплекте с лентами.

    Шаг-3. Спаиваем все выводы лент с лепестками платы и с монтажным проводом.

    Паяем ленты параллельно, то есть все три красных провода (это плюс питания) к одной клемме, а черные провода (минус) – к другой клемме. На другом конце монтажного провода припаиваю два штекера для подключения к блоку питания старого компьютера.

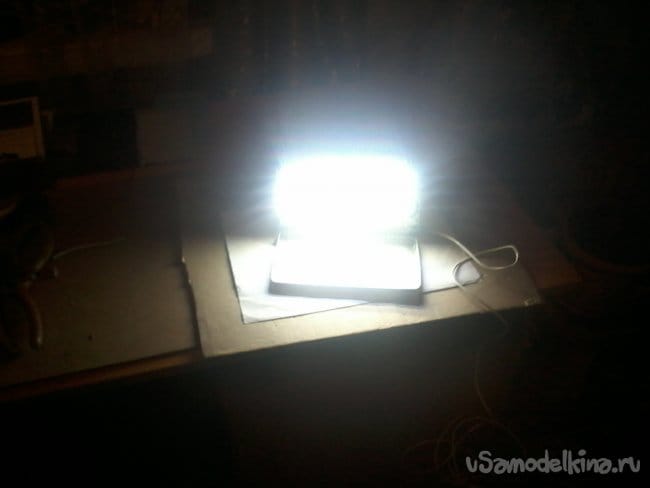

    Шаг-4. Фиксирую крышки пенала в положение 90 градусов. Подключаю питание 12В от блока питания и проверяю работу фонаря. Показано на фото.

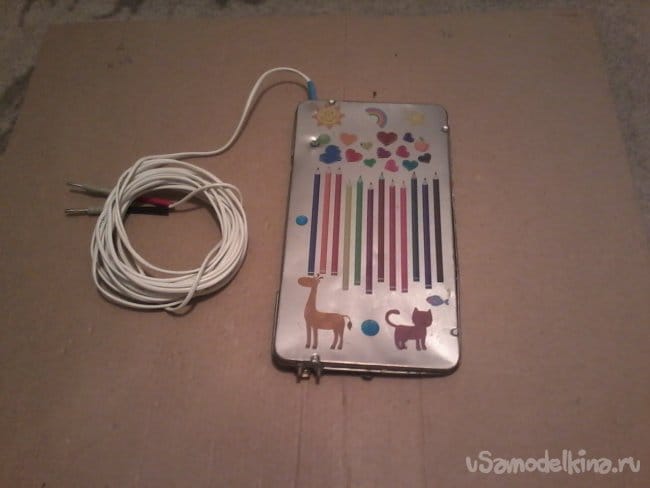

    Самоделка готова.

    Она имеет небольшие размеры, удобна в использовании, да и светит довольно ярко.

    Вот и все. Успехов вам в вашей работе и всего самого наилучшего друзья! До новых встреч.
