    Маленький водонепроницаемый фонарик

    Маленький водонепроницаемый фонарик

    Здравствуйте, уважаемые читатели! Прошло немного времени и я снова сделал очередную самоделку.
    Всегда хотел иметь фонарик, покупал несколько раз, терял, потом снова покупал. Но надоело терять вот и решил сделать сам. Потому что тем, что сделаешь сам - дорожишь больше, чем покупным, поэтому и хранишь тщательнее. Нашёл время и на этот раз был собран фонарик. Но, как говорится, не простой, а золотой! Была задумка сделать непромокаемый фонарик, что и было осуществлено. Для реализации всего описанного мне понадобились:

    Материалы:
    - Пластиковая трубка с заглушкой (у меня была вот такая упаковка от наушников, подошла в самый раз)

    - Три светодиода (остался только один белый, поэтому остальные синие)

    - Батарейка "таблетка" CR2032

    - Резистор 1.2 Ом (без него тоже будет работать, но светодиоды прослужат меньше)
    - Соединительные провода (я взял в лаковой и виниловой изоляциях и остался доволен, вы можете взять любые другие)

    - Канифоль
    - Припой
    - Секундный клей
    - Силиконовые стержни для клея-пистолета
    - Алюминиевая (медная) проволока (с изоляцией или без - решать вам)

    Инструменты:
    - Полотно от ножовки по металлу (можете использовать целую ножовку ok )
    - Клей-пистолет
    - Паяльник
    - Канцелярский ножик
    - Ножницы

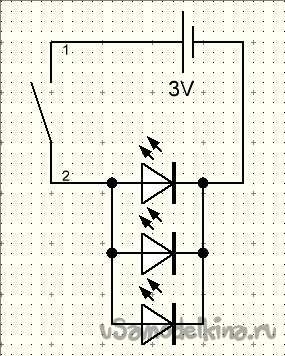

    Схема
    Как всегда, начнём со схемы. Она проста и будет понятна любому.
    Если кому-то непонятно, что на ней изображено, пошарьте в интернете, там куча информации.

    Подготовка корпуса.
    От всей упаковки мне понадобилась только большая крышка, в неё всё прекрасно поместилось.

    Снимаем наклейку и отпиливаем нижнюю часть таким образом, чтобы туда поместилась батарейка. Обязательно зачищаем место отреза.

    На этом подготовка корпуса закончена.

    Соединение светодиодов.
    Соединяем светодиоды катодами (минусовыми выводами, если светодиод новый, то он короткий) в центре. Обязательно спаиваем. Писал раньше, и ещё повторюсь, при пайке полупроводниковых элементов не позволяйте им перегреваться, потому что превышение допустимой температуры может привести к их выходу из строя.

    Спаиваем оставшиеся аноды (плюсовые выводы) по кругу.

    Присоединяем к анодам резистор. На самом деле не важно, куда его подключать, к анодам или катодам. А также соединительный провод к катодам.

    И заливаем всю это дело термоклеем.

    На этом со светодиодами пока что всё, переходим к созданию посадочного места под батарейку.

    Место под батарейку
    В принципе никто не запрещает использовать гнездо заводского производства, с ним будет даже лучше.
    Берём толстую проволоку и делаем из неё спираль по размеру батарейки, которую (спираль, не батарейку) с помощью секундного клея приклеиваем к листку бумаги. Обязательно оставляем длинный кончик, потом он будет служить крепёжкой и проводом.

    Поскольку у меня была алюминиевая проволока в лаковой изоляции, да и клей мог попасть не совсем туда, куда нужно, зачищаем напильником верхнюю плоскость, чтобы электричество могло беспрепятственно проходить по проволоке.

    Обрезаем лишнюю бумагу и устанавливаем с помощью термоклея в часть корпуса с заглушкой.

    Теперь сгибаем длинный кончик таким образом, чтобы он стал толстым и коротким. Закрепляем его в таком виде термоклеем.

    Зачищаем его поверхность для лучшей электропроводности.

    Если вы попробуете примерить батарейку, то можете заметить, что она очень сильно болтается из стороны в сторону. Поэтому устанавливаем батарейку примерно в центре и заполняем свободное по бокам место термоклеем. Добавляйте его понемногу, чтобы не испортить батарейку.

    После остывания клея вытаскиваем батарейку и можно считать, что пол работы сделано.

    Но в этом то и дело, что всего лишь пол работы. Осталась вторая половина, и с ней нужно повозиться. Вырезаем из бумаги кружок по размеру второй части корпуса.

    Намечаем примерный центр и делаем ещё спираль из проволоки с выводом на обратную сторону бумажки.


    Вырезаем паз под крепление крышечки.

    Для жёсткости заливаем термоклеем.

    Дальше нам потребуются фольга и провод с зачищенным концом.

    Возвращаемся к крышечке с толстым концом проволоки и плотно обматываем его цельным куском фольги, закрепляя форму термоклеем и плотно присоединяя провод.

    С первого раза может не получиться, поэтому если не получилось, не надо винить меня, просто попробуйте ещё раз. Если же получилось, снимаем деталь из фольги с проволоки и вклеиваем её в трубку.

    Вклеиваем маленькую спираль таким образом, чтобы деталь из фольги вошла в паз. И заливаем всё изнутри термоклеем.

    На этом с посадочным местом всё, переходим к следующему шагу.

    Оставшиеся мелкие финальные работы.
    Устанавливаем батарейку и соединяем две половинки. Плотно прижав их, в щель между ними вливаем термоклей, его нужно немного только для того, чтобы обеспечить герметизацию и соединение батарейки и спиралей.

    Вырезаем в трубке место под кнопку.

    Берём саму кнопку и припаиваем к ней свободный провод.

    Припаиваем к кнопке провод от светодиодов, соединяем всё по схеме и вклеиваем кнопку на её место.

    Укладываем все провода и светодиоды внутри трубки и заливаем клеем.

    Но поскольку фонарик должен был быть водонепроницаемым, а у меня надлежащей кнопки не нашлось, то берём и приклеиваем секундным клеем поверх кнопки кусочек пакета.

    Как видите, фонарик светит очень ярко, но не обольщайтесь, когда сядет батарейка, будет очень много возни с её заменой, которая, тем не менее, вполне возможна.

    На этом всё, до встречи в будущем, если остались вопросы по сборке или есть предложения по улучшению готовой конструкции - пишите в комменты.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Фонарь

    Светодиодный прожектор на дешевом светодиодном чипе 220 В (без драйвера) и сравнение характеристик с другими светодиодами

    Мощный аварийный светодиодный фонарь своими руками

    5.4
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7.3
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    4.7
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 5.78 из 10 (голосов: 12 / История оценок)

    Добавить комментарий

    12 комментариев
    Феодор Автор
    Dmitrij, нет конечно, ничего я не накручиваю. Не вижу смысла. Тем более что деньги почти сразу снял, так что выгоды от этого никакой. Да и некогда ерундой заниматься.
    Dmitrij
    Цитата: vedernikov.vital
    Лично мое мнение таково - Если что то делать руками, то это что то, должно как минимум радовать глаза не только свои, но и беречь зрение окружающих.
    это противоугонная система. Увидишь где, в руки не возьмешь
    «Марти! Думать нужно в четырех измерениях...»
    vedernikov.vital
    Лично мое мнение таково - Если что то делать руками, то это что то, должно как минимум радовать глаза не только свои, но и беречь зрение окружающих.
    Не начинай дела, конец которого не в твоих руках...
    Dmitrij
    что-то Феодор взялся за накрутку лайков и рейтинга, не?
    «Марти! Думать нужно в четырех измерениях...»
    Korolev
    Феодор,
    Ломать хорошую вещь ради невесть какой? Опять же не вижу смысла.
    Ну так я эти зажигалки (хорошие вещи) всё равно выбрасываю, когда в них газ заканчивается ...  smile
    Феодор Автор
    Валерий, спасибо за замечание, схему исправил.
    Цитата: Korolev
    Резистор 1.2 Ом (без него тоже будет работать, но светодиоды прослужат меньше)
    Какое влияние резистор номиналом 1.2 Ом оказывает на продолжительность жизни светодиодов, при питании 3 В?
    Korolev, почти никакое. Но я его поставил потому, что при предварительных испытаниях спалил 2 синих светика.
    Цитата: Korolev
    Аккуратно извлеки "фонарик", и дорабатывай как заблагорассудится, например, сделай брелок ...   smile
    Ломать хорошую вещь ради невесть какой? Опять же не вижу смысла.
    Korolev
    Резистор 1.2 Ом (без него тоже будет работать, но светодиоды прослужат меньше)

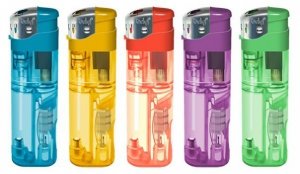

    Какое влияние резистор номиналом 1.2 Ом оказывает на продолжительность жизни светодиодов, при питании 3 В? Пройдись по ларькам, посмотри зажигалки, я покупаю такие:

    Аккуратно извлеки "фонарик", и дорабатывай как заблагорассудится, например, сделай брелок ...   smile
    Валерий
    Как всегда, начнём со схемы. Она проста и будет понятна любому.


    Если кому-то непонятно, что на ней изображено, пошарьте в интернете, там куча информации.
    Пошарил в интернете кучу информации.. Так и не понял, что из них резистор, без которого диоды быстрее сдохнут?  ok

    А ещё, после нанесения "клей-сопли", можно наслюнявить палец и быстрыми ударами-тычками его "утрамбовать-разгладить".))))
    И вообще... Обмотай изолентой... В твоём случае испортить внешний вид всё равно не получится.))))

    А мы в детстве брали "плоскую батарейку", на короткий контакт резинкой от велокамеры крепили лампочку на 3,5 Вольта, отгибали чуть длинный, и всё - фонарик готов! Нажимаешь на длинный - он дотрагивается к контакту лампы.))))
    Але нови ностра алис!
    Феодор Автор
    filkar2005, дырок на самом деле осталось не так уж и много, а если и остались, то только глухие. Корпуса более подходящего действительно не было. Насчёт прочности не соглашусь. Ради эксперимента с девятого этажа вниз сбрасывал, до сих пор целый. Так же прочность склеивания горячим клеем зависит от его температуры и скорости склеивания. Чем выше температура и ниже скорость склеивания, тем прочнее соединение. К такому выводу я пришёл после работы с 3д-принтером. Там тоже для создания прочных деталей уменьшал скорость движения экструдера и увеличивал на максимум температуру. Даже поддержки с трудом отрываются (это если плоскогубцами тянуть, руками вообще не получалось).
    Но сходить и купить мазь ради фонарика - это бесполезно. Поскольку можно за те же деньги купить готовый фонарик.
    filkar2005
    Идея, конечно, хорошая, но разве не было чего нибудь, типа круглой пластиковой баночки от лекарств/таблеток? У них крышка уже герметично прилегает, и заклеивать нужно только кнопку и светодиоды.

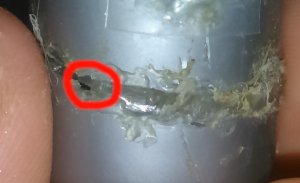

    На фотографиях видна дырка в термоклее. И таких дырок, наверняка, много, их очень сложно убрать все.
