    Большие часы для фотолокации



    -1 часть - Идея-

    Я фотограф и для антуража Новогодней локации в этом году, мне понадобились часы больших размеров (1,5 метра)

    Нужна была легкая для перемещения - но массивная на внешний вид, и в то же время довольно прочная конструкция.
    С лицевой частью я определился сразу, ее основой послужил рекламный баннер, на поверхность которого был перенесен и распечатан разработанный мной эскиз циферблата.

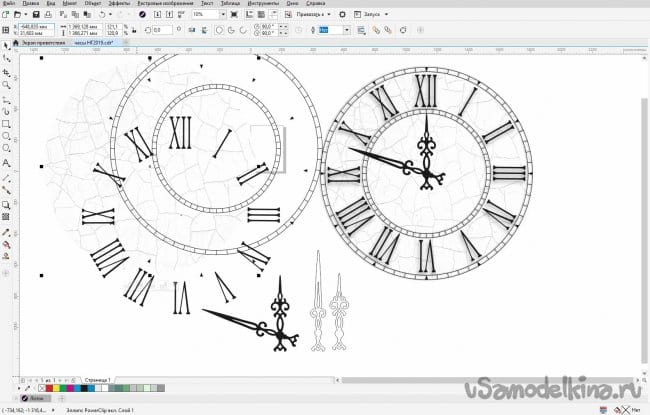

    Макет изображения циферблата я подготовил в векторном редакторе CorelDRAW. В нем я отрисовал наиболее подходящий по стилю циферблат.
    Фон под римскими цифрами было решено сделать в виде трещин в камне, и добавив «кракенов» я его «состарил», сделав более стильным.


    -2 часть - Каркас-

    С каркасом оказалось все гораздо сложнее. Перебрав возможные варианты, я остановил свой выбор на полосках МДФ, толщиной 8 мм и шириной 70 мм, оставшихся у меня после дверных работ.

    У меня было 4 полосы, длиной 2000 мм. По моим подсчетам, при радиусе изгиба R=775 мм, полосы должны были легко гнуться, без особого риска сломаться. По моему замыслу, я должен был создать круг, диаметром D=1550 мм. Состыковать торцы полос - промазывая клеем по дереву, и скрепить саморезами по внешнему диаметру, отрезками того же МДФ (в этих отрезках предварительно были просверлены отверстия в шахматном порядке на расстоянии 60-70 мм)


    Это в теории..

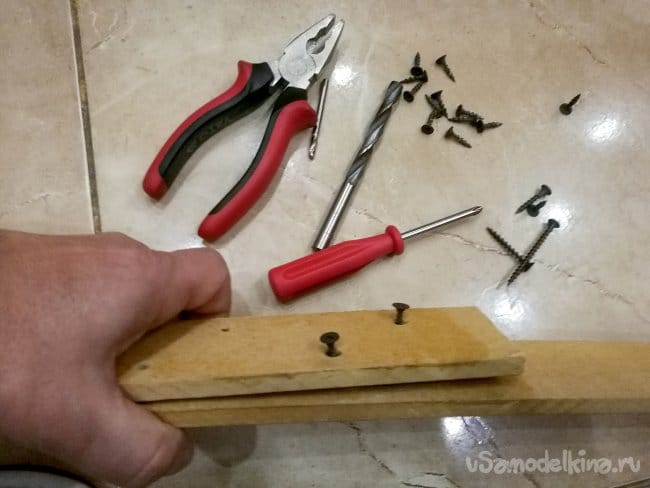

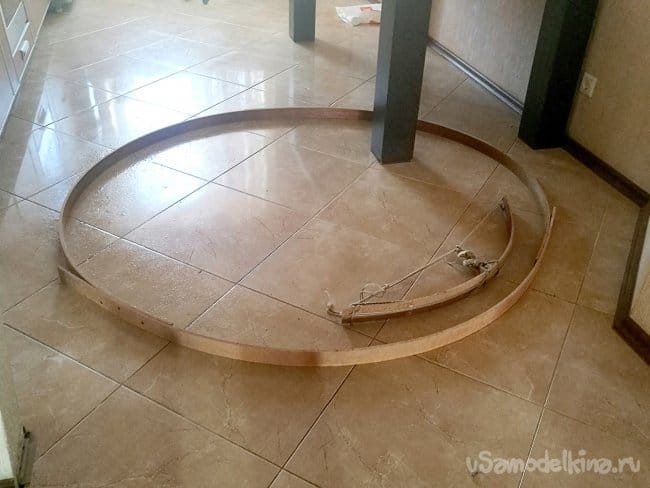

    На практике происходило следующее: входивший в полосу саморез - добавлял напряжение (сопромат мне в руки:)) на месте изгиба. Сделав каркас, я оставил высыхать клей, но придя утром в студию, вместо круга обнаружил форму капли - один из стыков, не выдержав напряжение после скрепления саморезами - лопнул. Пришлось пойти другим путем. Было принято решение не соединять отрезками стыки, а делать кольцо внахлест, скрепляя саморезами свободные концы полос. Параллельно готовились большие вставки: длинный отрезок стягивался веревкой на манер охотничьего лука. Созданное кольцо и импровизированный лук, были спрыснуты водой из цветочного пульверизатора и на двое суток оставлены сохнуть.

    Через два дня была развязанная веревка на «луке», при этом МДФ сохранила изогнутую форму. Далее изогнутая вставка, крепилась в стыки большого обруча.

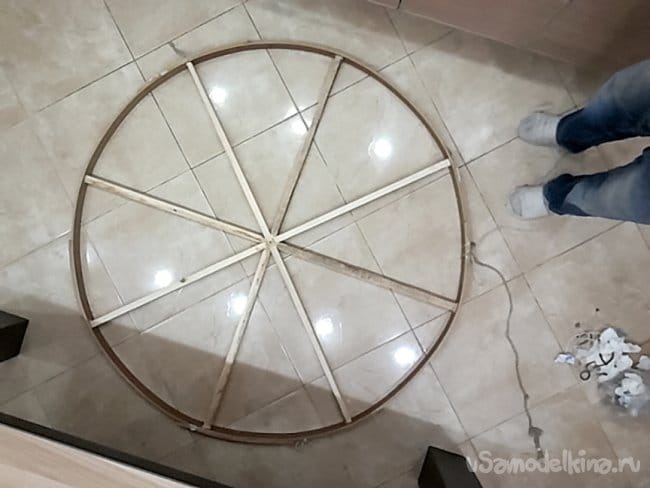

    Чтобы каркас не стал овалом, при установке его вертикально, внутрь него были установлены крестообразные распорки-спицы.

    Для их изготовления мне подошли сухие брусья 25 х 25 мм.
    Две основные спицы, были соединены центральными пазами друг к другу и образовывали крест. Остальные 4 вставлялись в распор, от внутренних углов крестообразной середины - до внутренней части обруча, затем торцы спиц - притягивались саморезами с внешней стороны обруча. Все соединения сопровождались промазыванием клея по дереву.

    -3 часть - Лицевая поверхность-

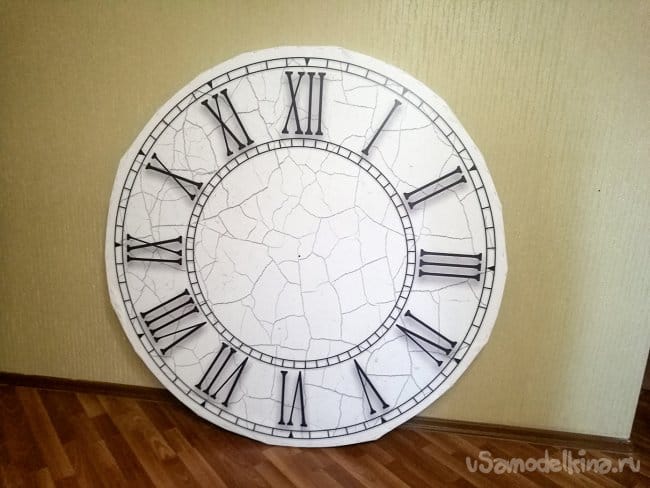

    Готовый каркас имел форму круга, диаметром D=1550 мм. и отлично держал форму.

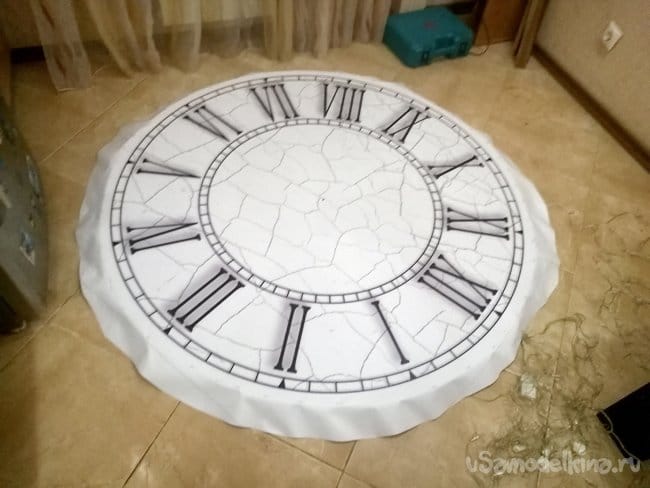

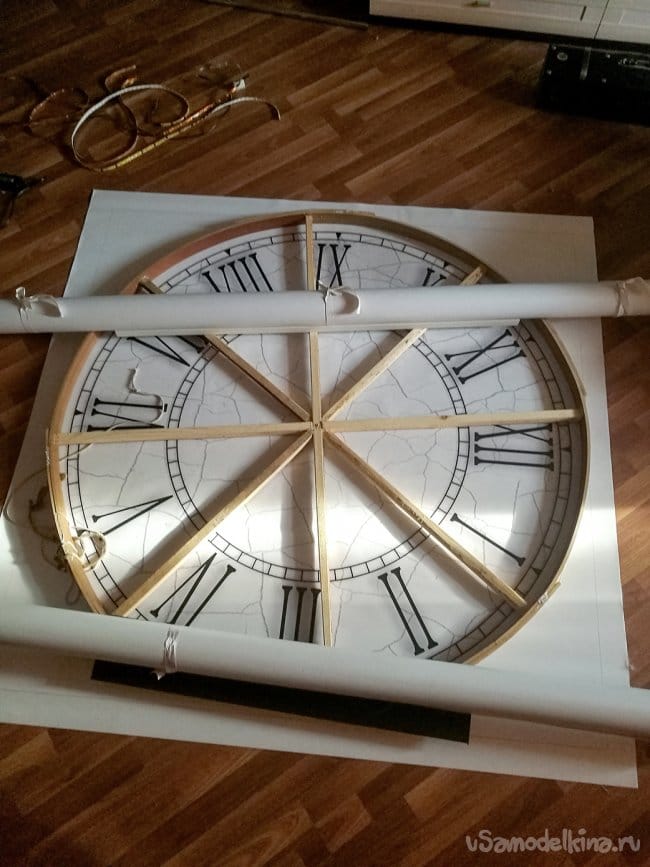

    Забрав баннер с напечатанным рисунком циферблата, я уложил его на изготовленный каркас, разместил строго по центру, и отрезал излишки баннера.

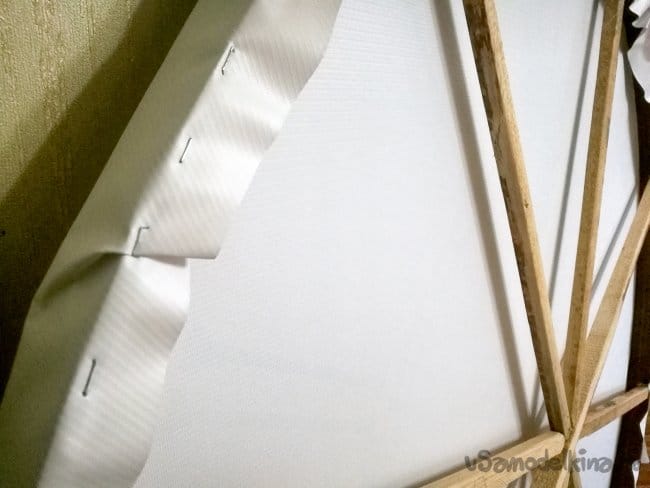

    Взяв в руки степлер, стал закреплять скобами свободный край баннера к задней части торца обруча. Для того чтоб равномерно натянуть баннер «барабаном», крепление делается методом «звезды», когда баннер каждый раз натягивается с противоположной стороны, со смещением, от каждого последующего крепления степлером (например таким же принципом затягивается крышка картера, или крышка ГБЦ в автомобиле).




    Остатки баннера, после натяжения подгибаются и так-же прижимаются степлером.

    -4 часть - Стрелки-

    Циферблат готов, но нет самого главного - стрелок.
    Макет стрелок, делается вместе с дизайном циферблата, все в том-же векторном редакторе CorelDRAW.

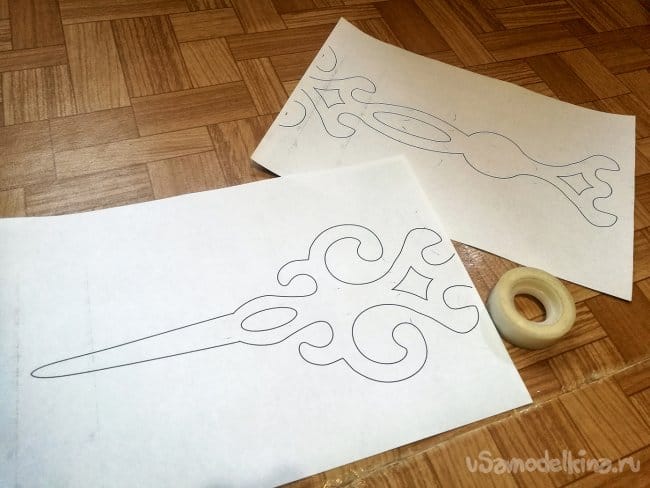

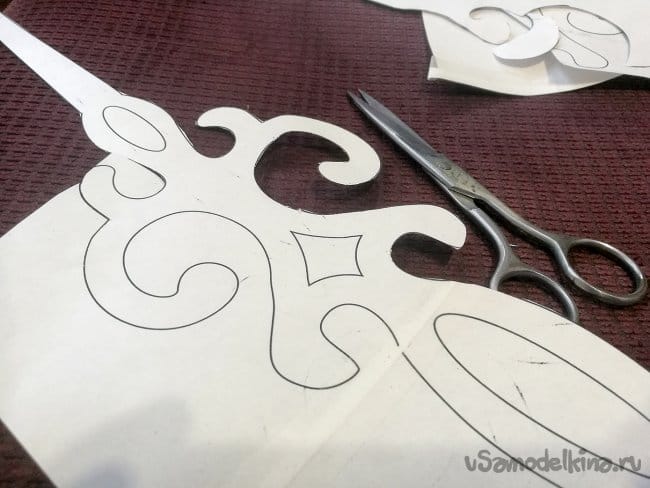

    Затем печатается на обычном лазерном принтере, на нескольких листках. Листки склеиваются между собой скотчем и вырезаются по напечатанному контуру ножницами, получаются шаблоны стрелок.

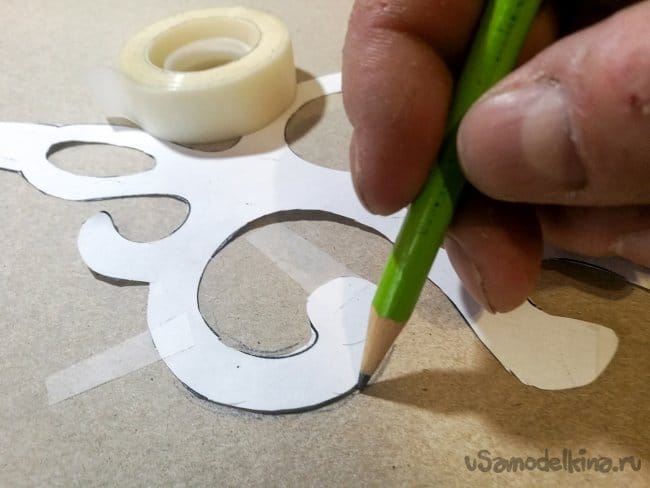

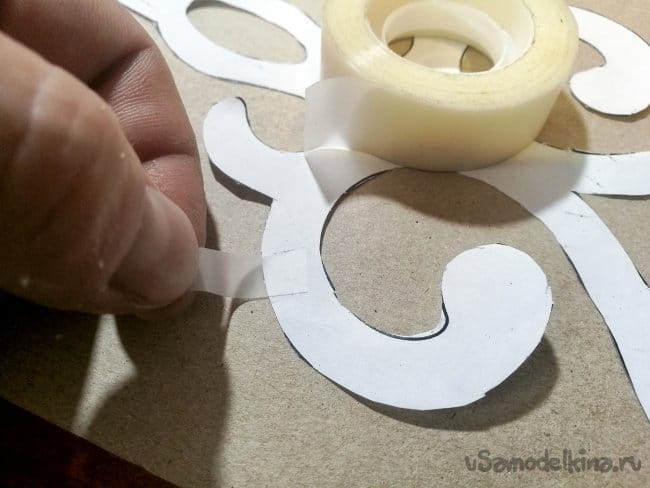

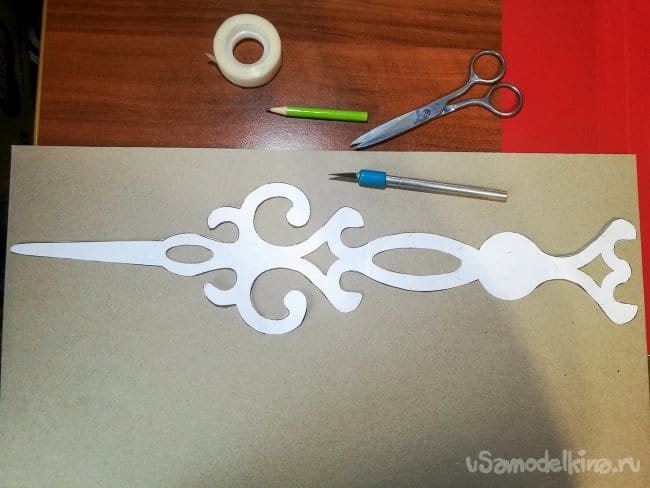

    В «канцелярских товарах» я купил плотный картон, толщиной 1,4 мм. Приложив бумажные шаблоны стрелок и закрепив скотчем к картону, обвел их карандашом.

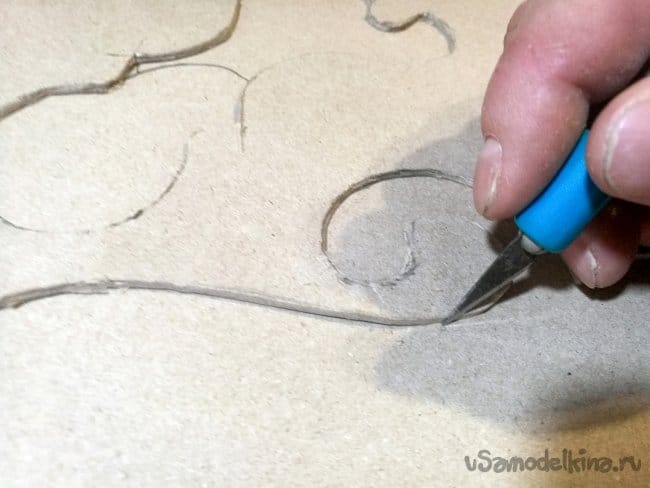

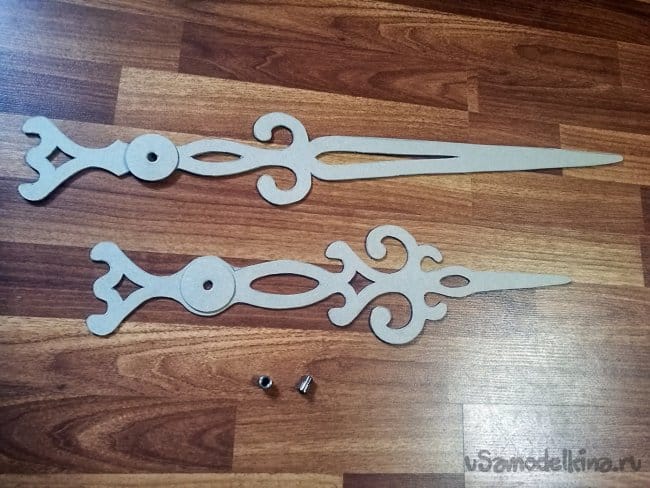

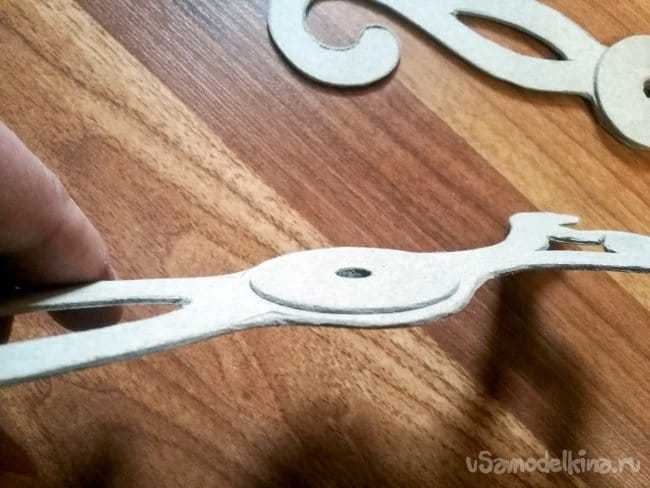

    Скальпелем для творческих работ, я вырезал из картона часовую, минутную стрелки, а так же картонные шайбы, для прокладывания между стрелками, и обработал все края мелкой наждачкой.




    Большие часы для фотолокации

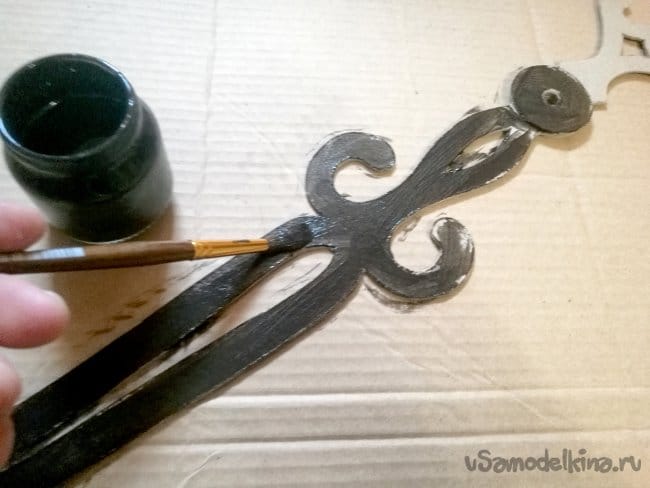

    Для окраски стрелок была выбрана акриловая, интерьерная краска, и черный колер к ней.
    Чтоб при покраске стрелки «не повело», окрашивание проходило попеременно с обеих сторон и необходимым временем для высыхания слоев краски.



    Для крепления готовых стрелок к центру циферблата была приобретена фурнитура - крепление стекла через просверленное в стекле отверстие.

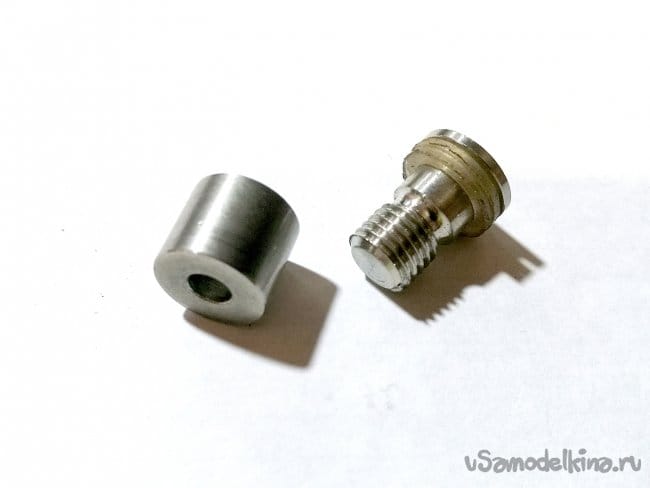

    Крепление представляет собой две части: втулку с одной стороны которой имеется левое резьбовое соединение, с другого торца имеется отверстие с бортиком, для крепления к поверхности саморезом или болтом, вторая часть - болт с ответным резьбовым соединением и плоской шляпкой.

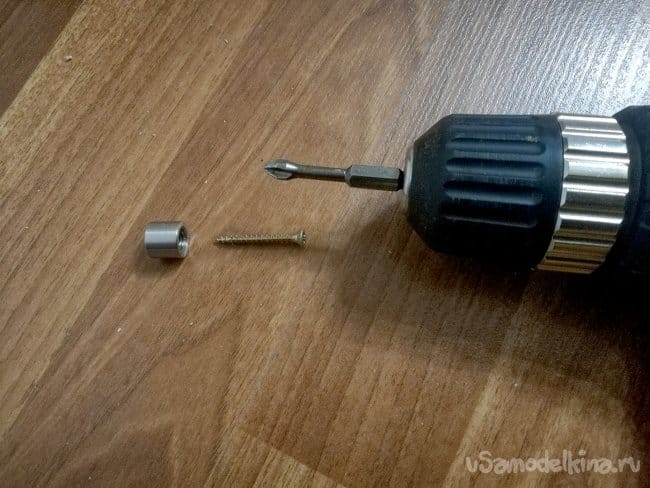

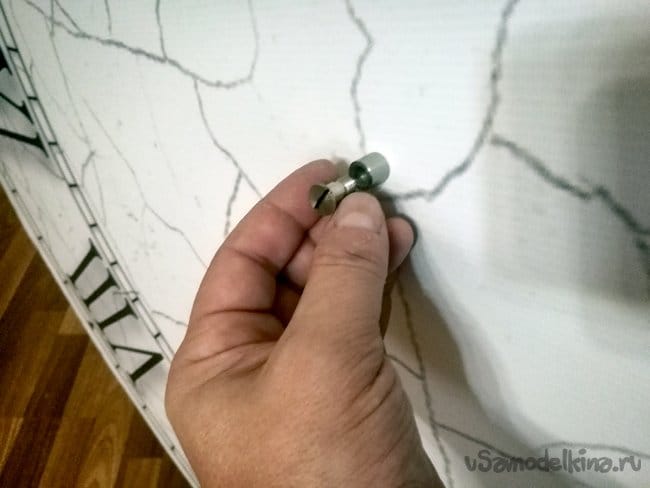

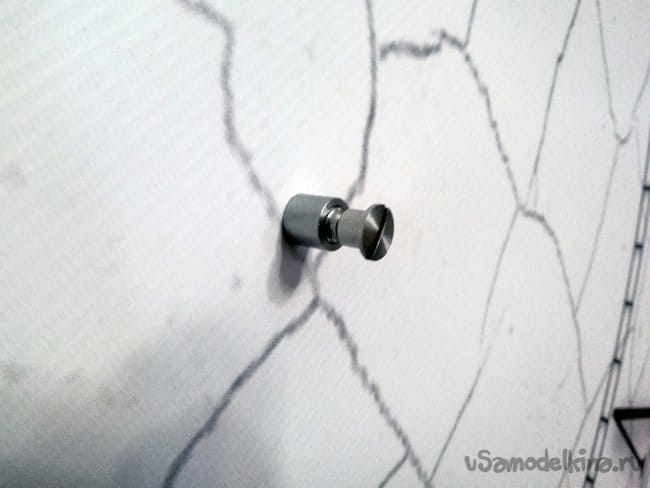

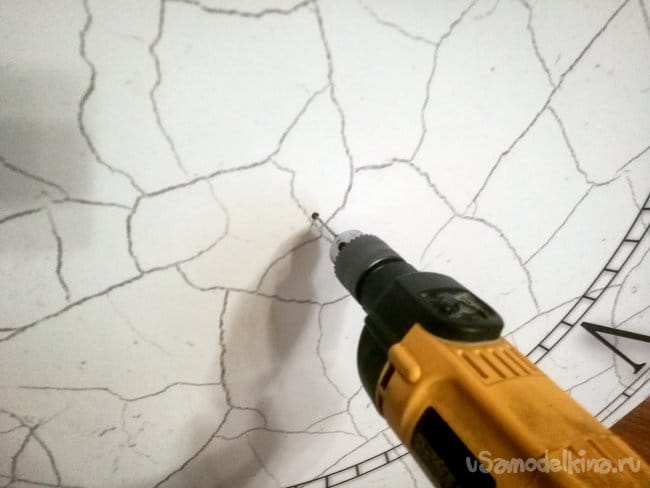

    Просверлил отверстие, через баннер, в деревянную крестовину спиц, в центре циферблата и привернул саморезом втулку фурнитуры с резьбой.

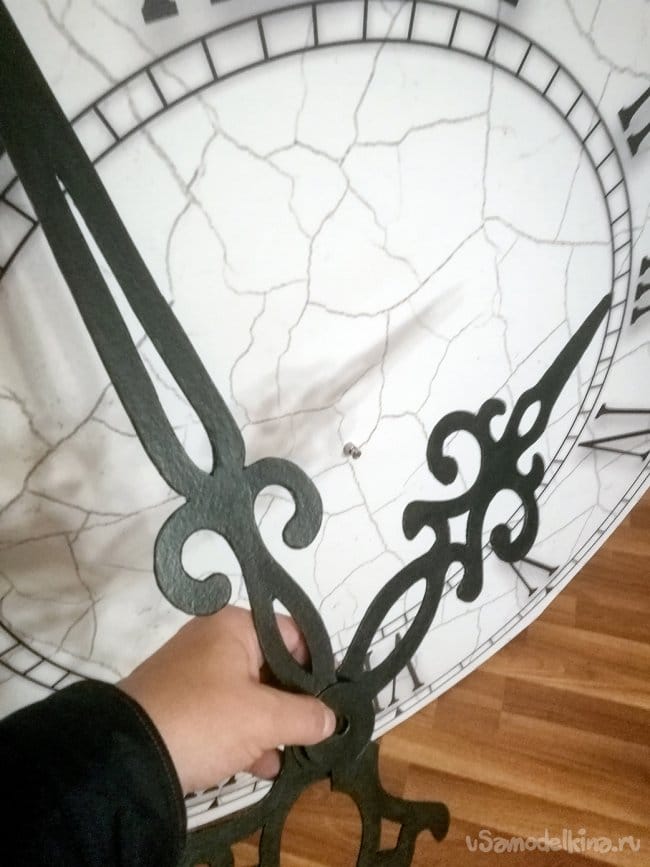

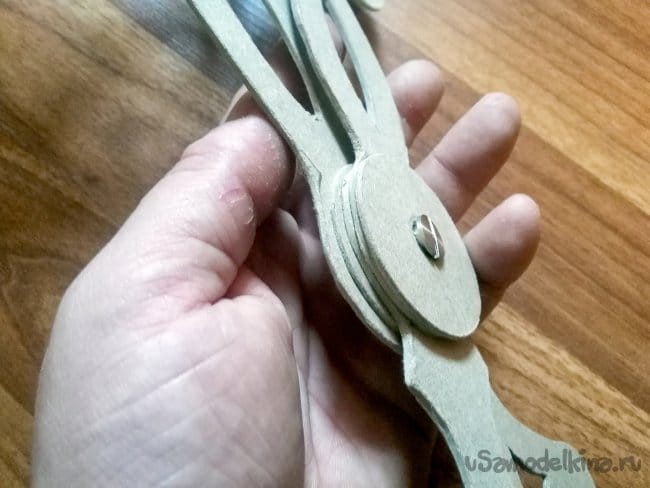

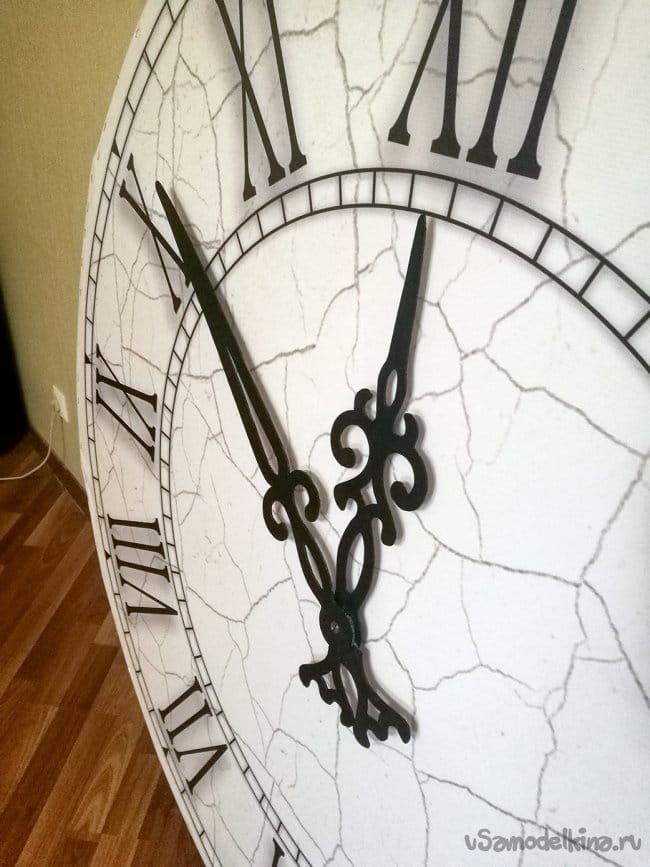

    Готовые стрелки насадил на болт фурнитуры, через картонную шайбу, и привернул к установленной в центре циферблата - втулке.




    Основная часть бутафорских часов - готова. Теперь необходимо визуально скрасить неровные края баннера, на каркасе обруча.

    -5 часть - Финишная эстетика-

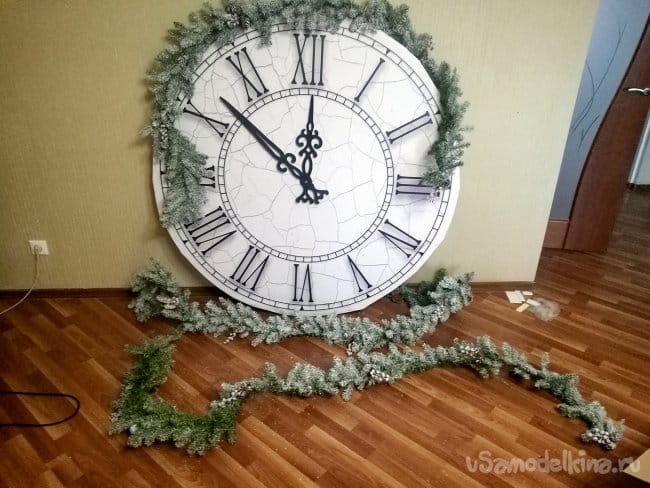

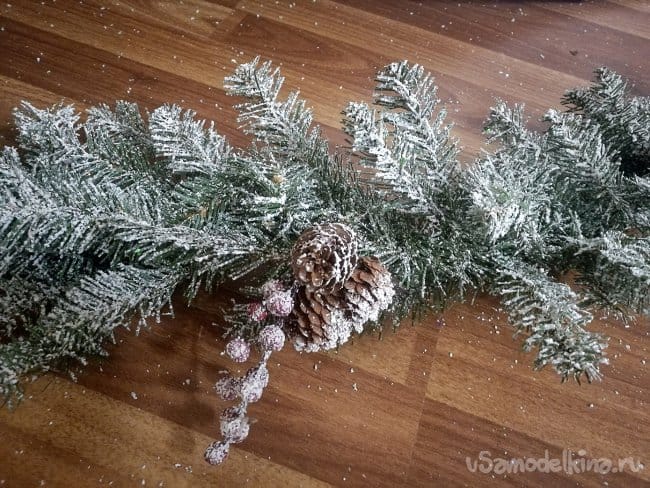

    С прошлых лет у меня имелись декоративные гибкие «лианы» еловых ветвей, с красивыми шишками, обсыпанные искусственным снегом. Именно их было решено разместить по всей окружности часов.



    В магазине метизов, были куплены пластиковые, петлеобразные держатели кабеля, а так же пластиковые хомуты 3 х 150 мм.

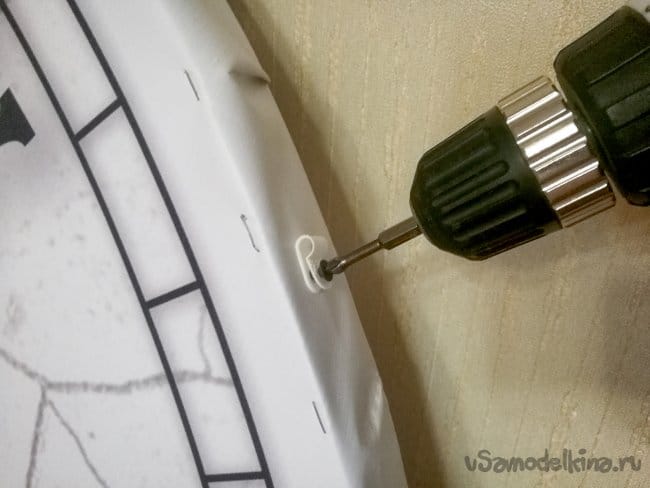

    По всему периметру, с наружной стороны обруча, на расстоянии равном 5 минутам циферблата (30 градусов), саморезами были закреплены держатели кабеля.

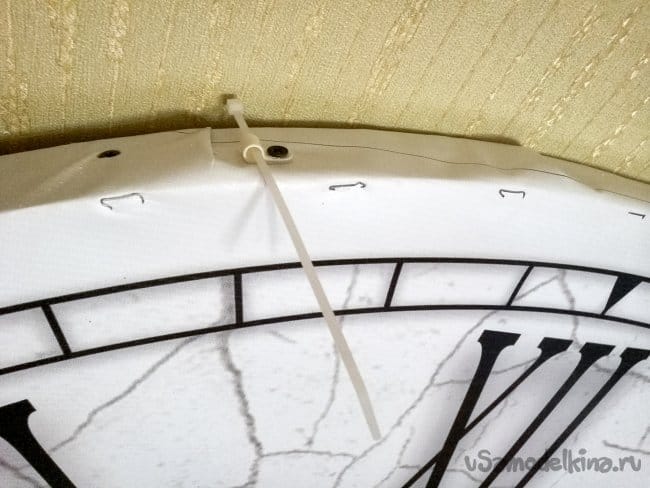

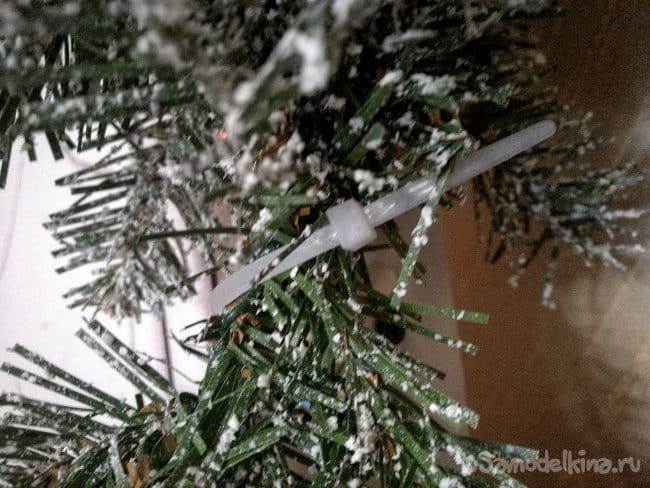

    Обкладывая периметр циферблата еловой «лианой», притягиваем ее пластиковыми хомутами, продевая их через ушко держателя кабеля.


    -Итог-

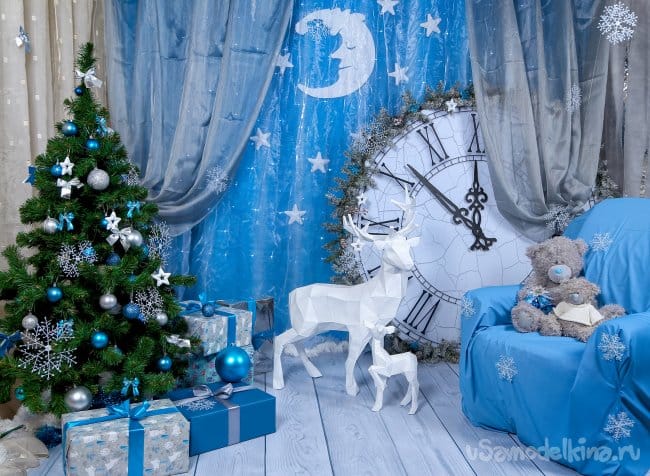

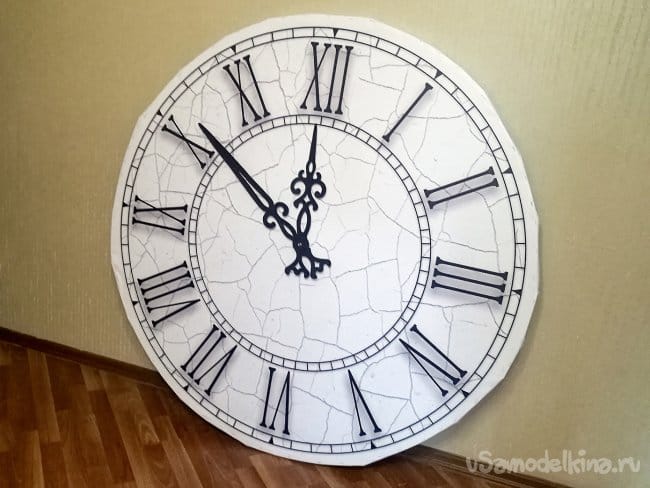

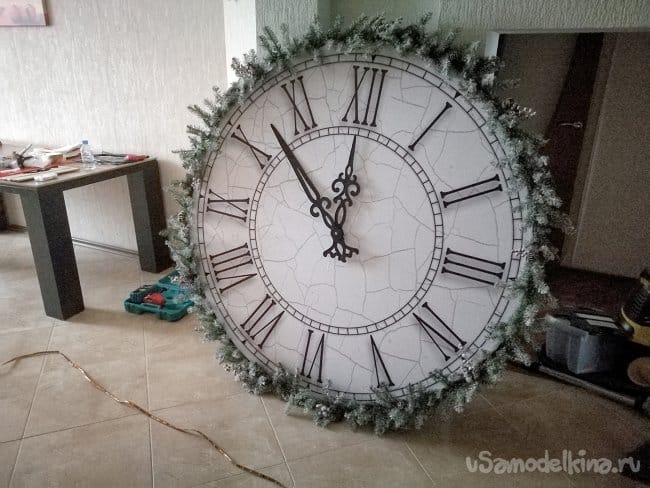

    Готовые часы полностью соответствовали задуманной идее и идеально вписались в мою локацию.

    Используемые материалы и крепеж
    МДФ полосы 2000 х 70 х 8 = 4 шт.
    Брусья сечением 1500 х 25 х 25 = 4 шт.
    Саморезы 4 х 15 = 20 шт.
    Cаморезы 4 х 25 = 60 шт.
    Фурнитура для стекол = 1шт.
    Петлеобразные держатели кабеля = 15 шт
    Хомуты - стяжки пластиковые 3 х 150 = 20 шт.
    Клей столярный - Момент Столяр экспресс = 1 тюбик
    Краска Акриловая для внутренних работ = ушло около 100 гр.
    Колер - черный = 1 баночка
    Канцелярский картон 60 х 40 х 1,4 = 2 листа
    Наждачная бумага с мелким зерном
    Степлер со скобами, шуруповерт, скальпель и другой инструмент имелся в наличии.
