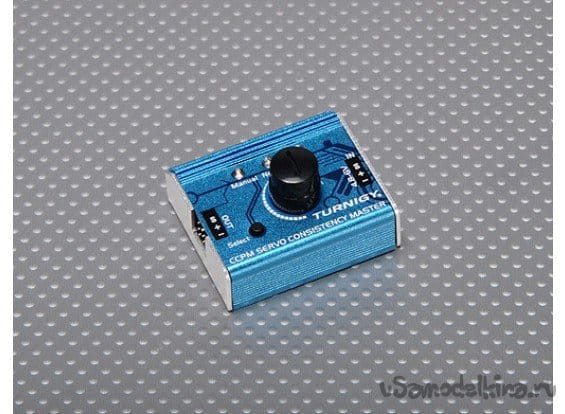

Прибор для проверки стабильности работы серво и CCPM серво
Размер: 49x43x29мм
Вход: 4.8 ~ 6V
Можно подключить до трех сервомашинок одновременно.
В стандартном варианте проверка выглядит так.
Подключаю литий полимерную батарею к регулятору, от регулятора через БЕК запитываю сервотестер, подключаю сервопривод и можно начинать тестирование.
Меня совершенно не устраивает такая громозкая конструкция.
Есть такая коробочка, открываю.

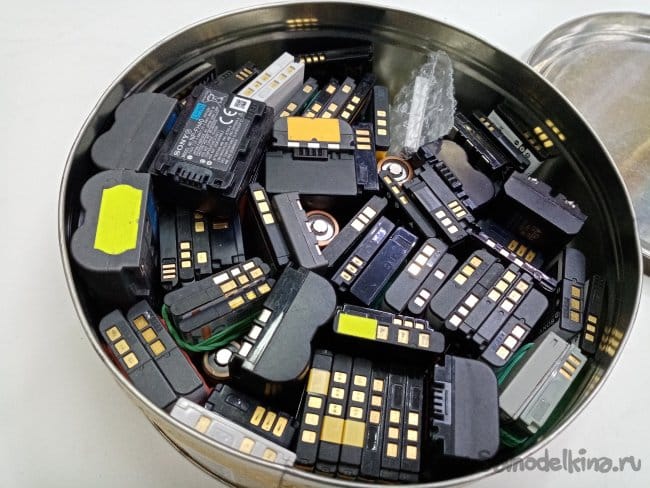

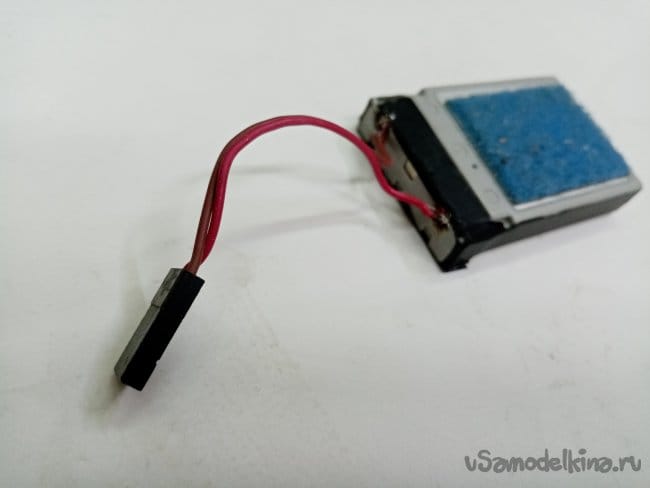

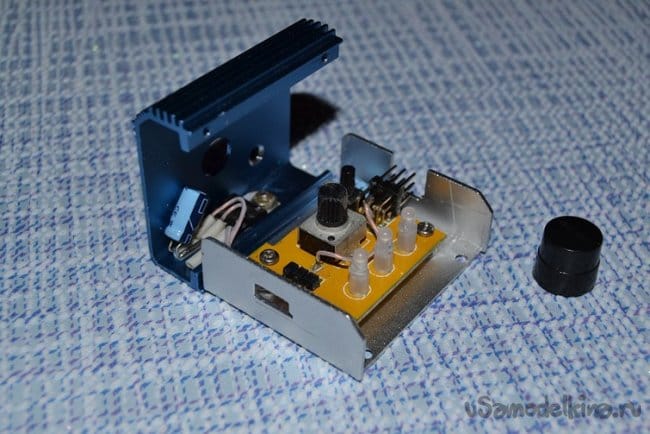

Подбираю подходящий по габаритам аккумулятор, Припаиваю разъем и можно подавать питание.

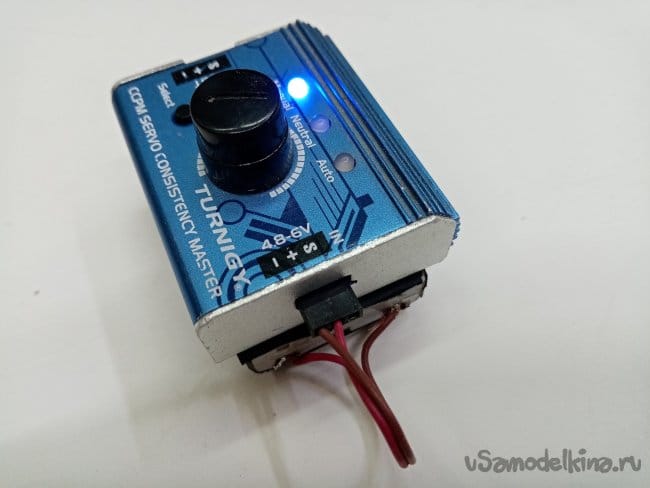

Красота, все горит и тестируется. Аккумулятор закрепил на нижней поверхности двухсторонним скотчем.
Небольшое видео подключения питания.
Проверка сервопривода.
Пояснение процесса.
Переключаю на первую позицию, горит левый светодиод, это ручное управление, могу проверить как все крутится, вертится.
Вторая позиция, средний светодиод. Автоматическое определение центрального положения качалки. Выставляется "нуль", от этой точки отклонение качалки равно в обе стороны.
Третья позиция.
Автоматический прогон сервопривода по крайними точкам.
Не многие знают, сервотестером можно проверять бесколлекторные двигатели.
Собираем в кучу схему-литий полимерную батарею, регулятори и двигатель. В этом случае подавать питание на сервотестер не нужно.
Вращением ручки "даю газ".
Если двигатель вращается не в ту сторону. Нужно просто переключит местами пару любых силовых проводов от регулятора к двигателю. Таким способом можно поставить реверс бесколлекторному двигателю.
ВНИМАНИЕ!
Все переключения проводить предварительно обесточив схему, во избежание.
