    Делаем игрушку гидравлический манипулятор из картона



    Здравствуйте уважаемые любители самоделок! Решил порадовать племянника и собрать ему достаточно интересную игрушку. Заодно и Вам рассказать. Пример работы манипулятора Вы можете посмотреть на видео ниже, так же, в нём я постарался максимально подробно показать процесс сборки:



    И так, нам понадобится: картон, 8 шприцов,трубочки от капельницы, пару кусков проволоки, деревянные линейки либо палочки от мороженого, 16 хомутиков, супер-клей, термопистолет и зубочистки, или так называемые деревянные шпажки.

    Я изготавливал *на глаз* и все размеры брал из головы. Поэтому Вы так же можете изготовить любых размеров.
    Для тех, кто заинтересуется изготовлением, сделал сделал чертёж с размерами моих деталей.



    Соединяем детали №1, №2 и №3 между собой с помощью зубочисток и четырёх деталей №9. Расстояние между ними должно быть такое, что бы свободно помещался шприц. Проклеиваем соединения супер-клеем.




    Склеиваем детали №4 между собой. И приклеиваем к ним собранную ранее конструкцию:




    Берём шприцы ( я взял 12мл), сверлим в каждом из нём отверстие как на скриншоте. И зажимаем на семи из них, по два хомутика




    Прикрепляем с помощью зубочисток первые два шприца как показано на фото:



    Берём детали №6, №7, №9 и №13, пару кусков проволоки. И изготавливаем вот такой захват:



    На соединительную зубочистку между деталями №1 и №2 зацепляем 2 хомутика и зажимаем шприц. Приклеиваем захват к деталям №1. :В отверстие шприца вставляем окончания проволоки идущие от захвата, и загибаем





    Берём деталь №5, вставляем в отверстие зубочистку, проклеиваем и устанавливаем наш манипулятор, через отверстие в детали №4. Фиксируем, проклеиваем.




    Далее склеиваем между собой три детали №10 и приклеиваем к ним две половинки линейки или две палочки от мороженого. Приклеиваем это сбоку детали №4. Соединяем с одним шприцом. Это будет поворотный механизм.





    Соединяем между собой детали №11 по три штуки и приклеиваем к ним сверху и снизу кусочки линейки ( в моём случае). Таким методом делаем четыре рычага. Далее на деталь №8 приклеиваются детали №10, склеенные по три. Между ними так же приклеиваются кусочки линейки с отверстиями. В отверстия вставляется палочка и устанавливаются рычаги. Затем приклеиваются детали №12 и скобы.

    Устанавливаются шприцы. В шприцы я набрал воды разведённой с краской, что бы было проще ориентироваться какой рычаг, каким узлом управляет. Всё проклеивается.


    Подсоединяем трубочки трубочки капельниц от рычагов к манипулятору:


    Ну вот и всё, готово! Всем спасибо за внимание и хорошего настроения!
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: картон игрушки

    Сейф из картона с двойной защитой

    Игровая баскетбольная станция своими руками

    10
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.3
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.7
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 9.67 из 10 (голосов: 3 / История оценок)

    Добавить комментарий

    11 комментариев
    R555
    feonor12,
    Немного. Агрессия (моя) не из-за этого, но в любом случае я не прав (в отношении Вас, форумчан). Не Вы виновники моего плохого настроения. Извините все.
    Адекватный ответ настоящего мужчины! Я сам недавно просил меня простить на сайте, когда у меня было дерьмовое настроение. А теперь к делу!

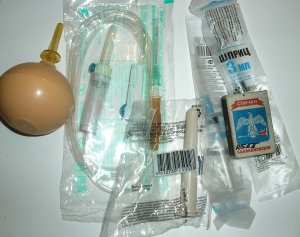

    Это часть моего рабочего материала. Я не наркоман и не врач. Но уже писал, что неотложную помошь вплоть до реанимации умею. В данном случае я показываю капельницу (инфузионную систему), шприцы и спринцовку. А ведь, соединив это всё должным образом, заполнив жидкостью, можно получить... xaxa
