Подсветка-ночник для аквариума без проводов, бюджетно

Решил собрать подсветку – ночник без проводов для аквариума, два в одном.

Для сборки понадобится минимум деталей и минимум средств.

Светодиод, (можно 2), стоимость 15 рублей в авто магазине. В схеме на светодиоде нужно поменять токоограничивающий резистор, в магазине он стоит на 12 вольт, у меня на 3 вольтах стоит без резистора.

Транзистор структуры npn КТ 3102 или КТ 315 или подобные зарубежные аналоги.

Резистор, для настройки переменный, я настраивал 330 К, (что было под рукой), поставил постоянный на 320 К.
Батарейка 3 Вольта, (от ПК или Ноутбука), 15 рублей в магазине.

Контейнер под батарейку, (снял со сгоревшей материнской платы от ноутбука).

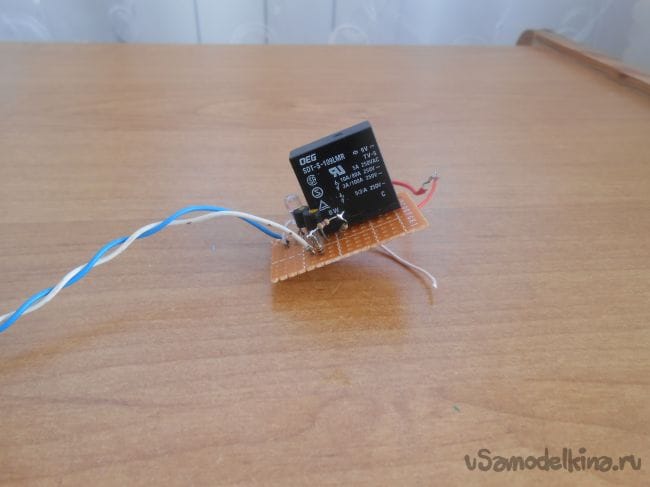

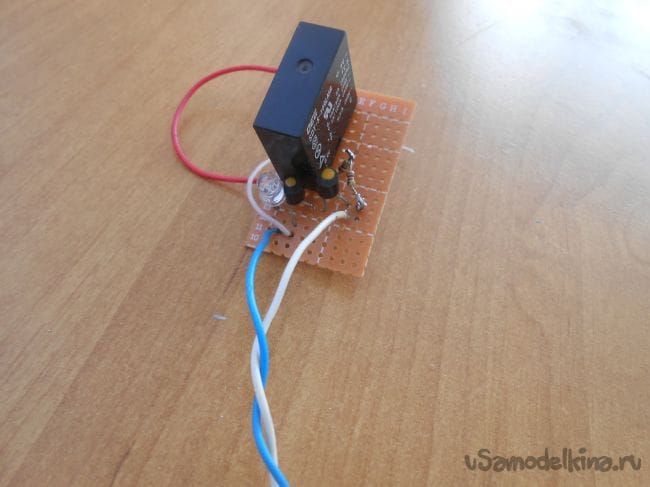

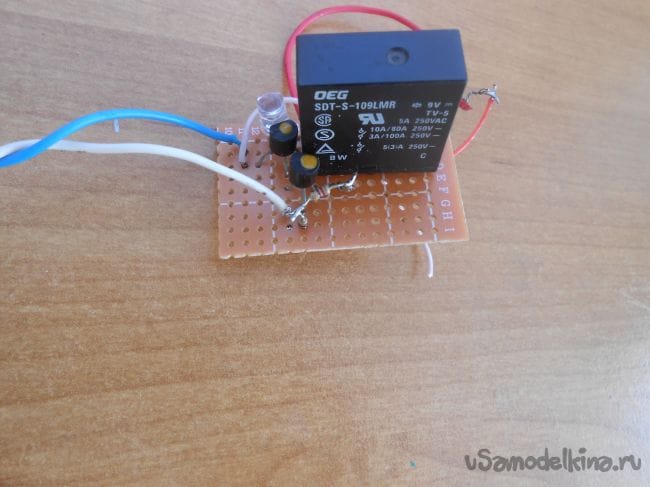

Первый вариант сделал с 9 вольтовым реле. Испытания показали прожорливость схемы, за ночь аккумулятор типа «Крона» сел с 9 до 6 вольт. Правда не первой свежести был от мультиметра.

По схеме:
Подсветка-ночник для аквариума без проводов, бюджетно



Заменил схему на более простую,не жоркую в плане питания и компактную, а схема с реле пригодится для более серьезной игрушки, например что бы чайник сам утром включался с рассветом, встаешь, а чайничек уже вскипел! dance2
Новая схема:

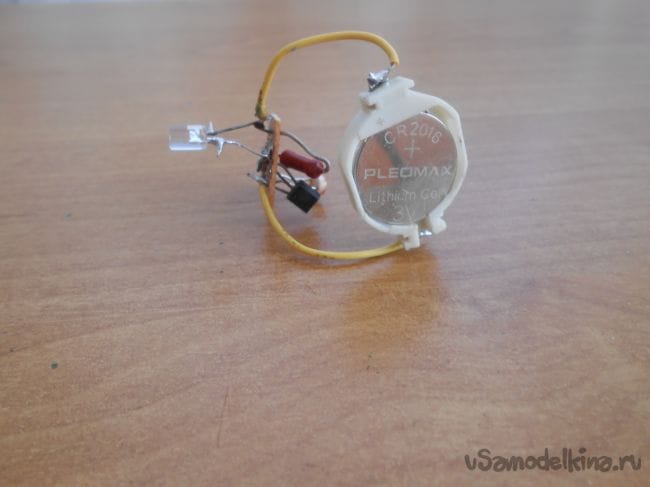

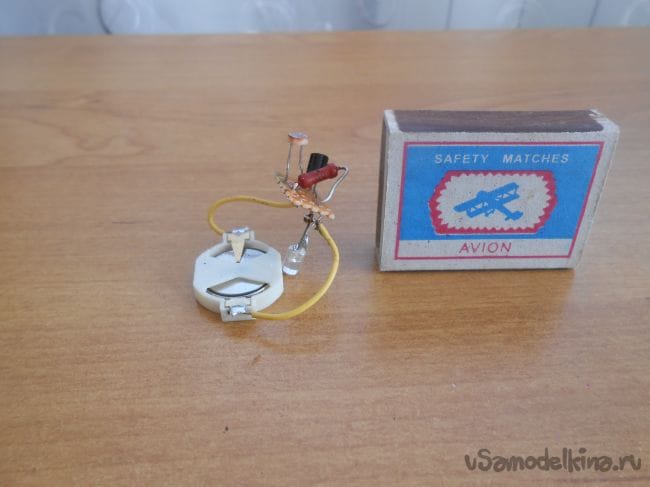

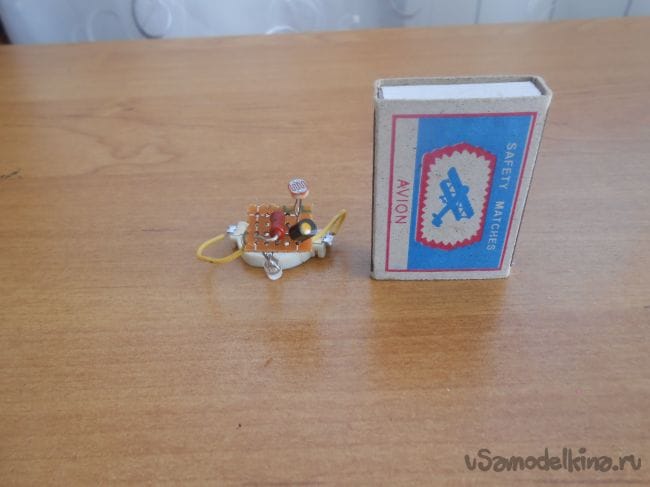

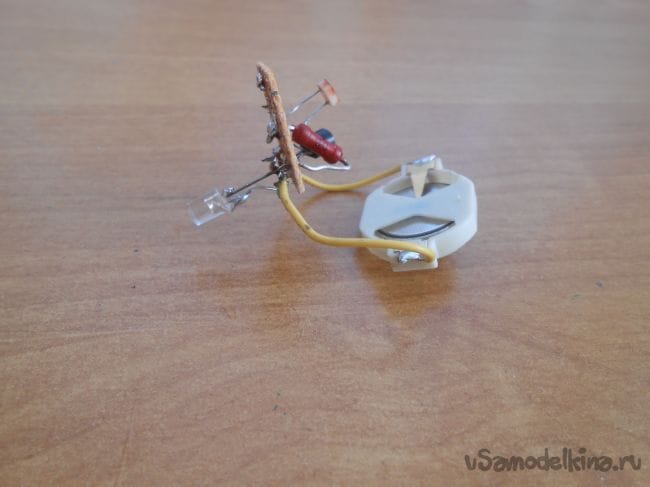

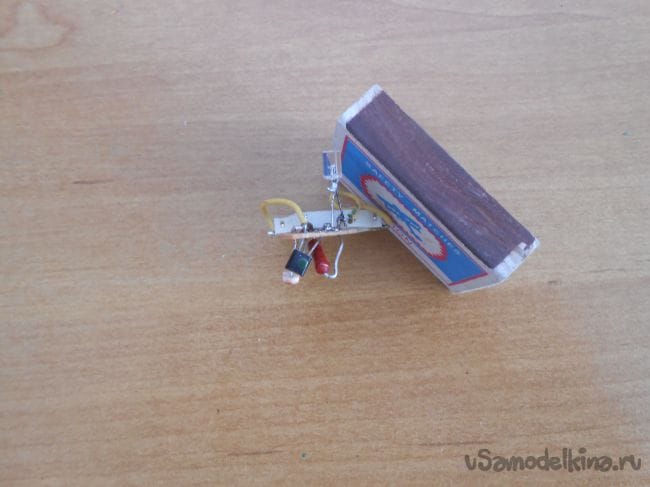

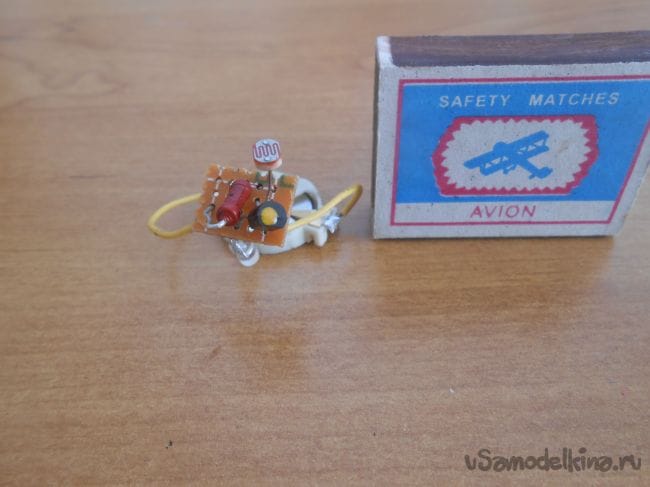

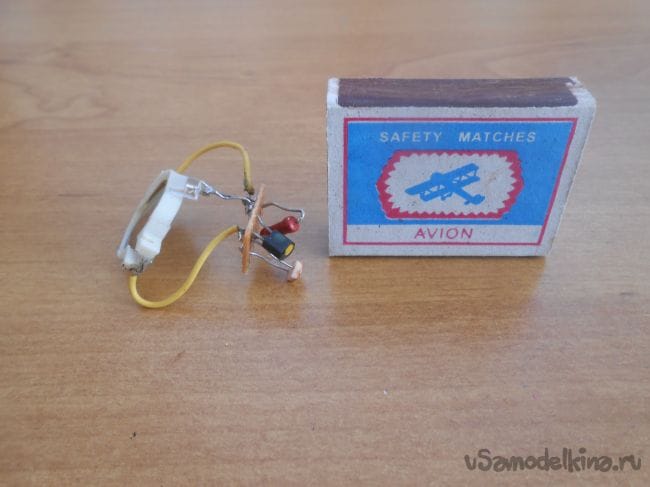

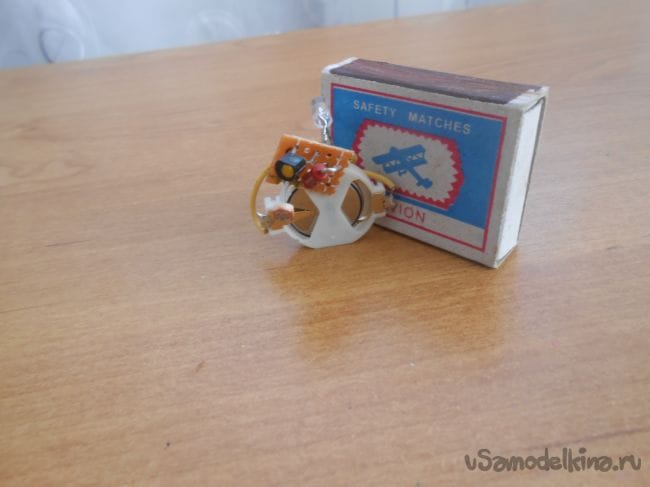

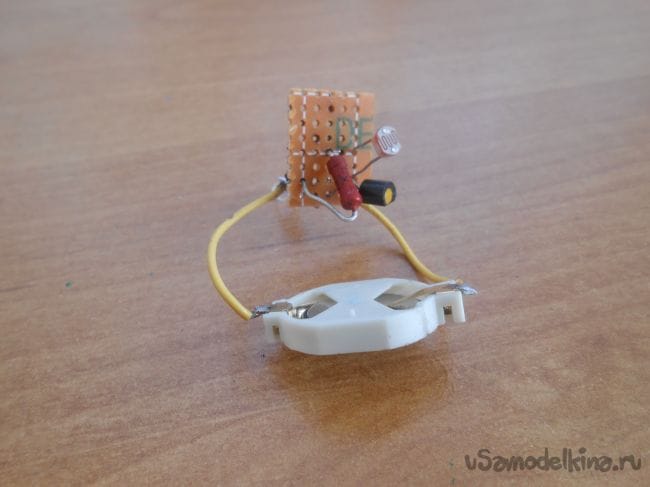

Получился вот такой компактный приборчик









По такой схеме можно сделать подсветку в шкафчик, в полочки для белья и.т.д.

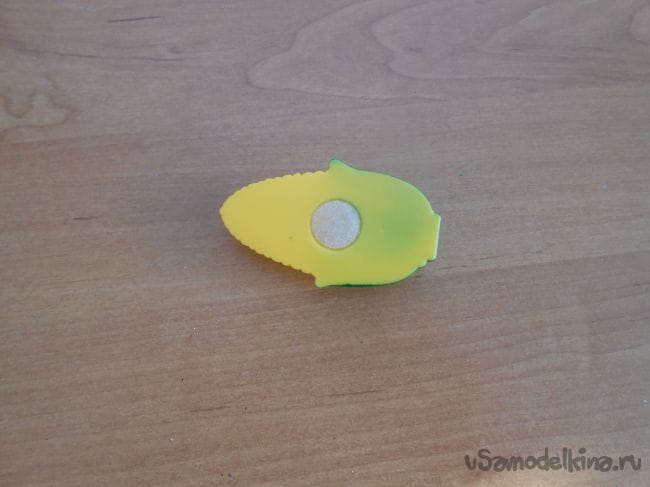

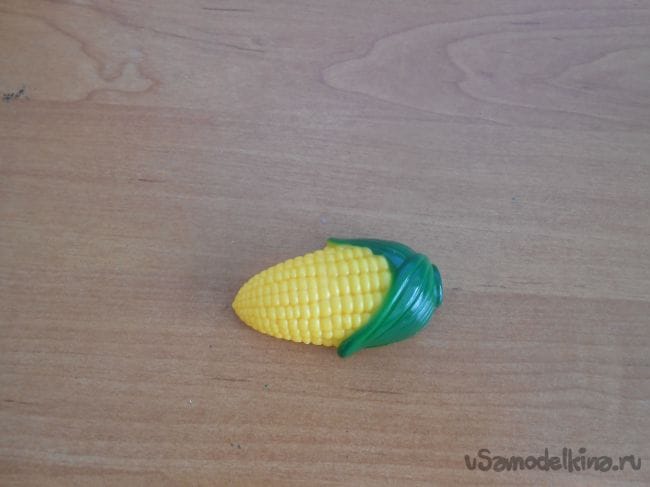

Попросил у ребенка старую игрушку, правда она об этом пока не знает.

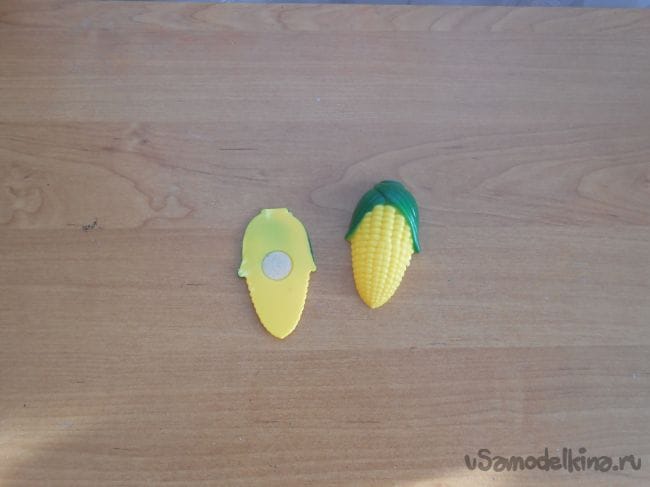

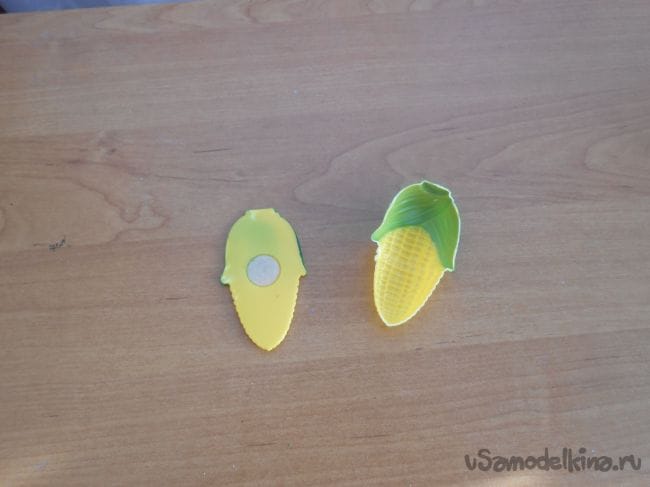

В поте лица разобрал китайскую игрушку

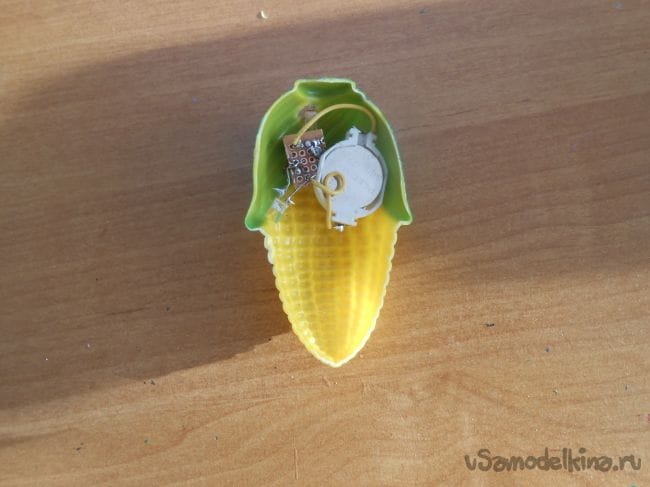

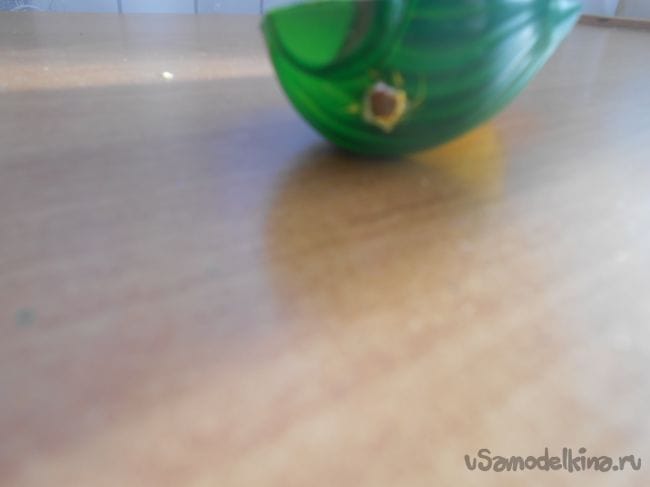

И вмонтировал супер компактный приборчик в бывшую игрушку и будущий светильник

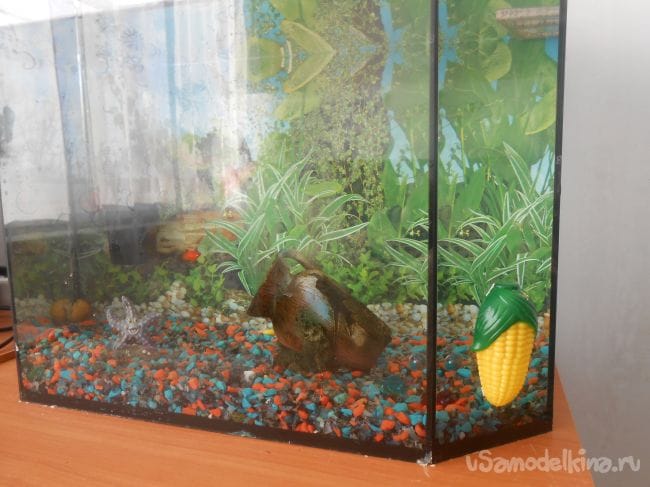

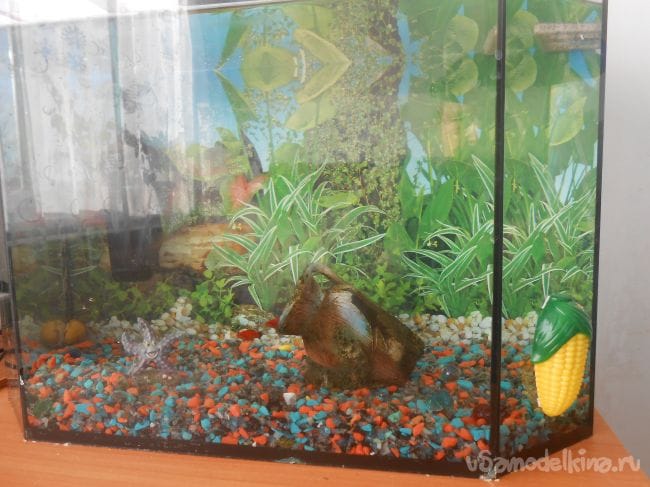

Закрепил клеящим пистолетом приборчик в почти что светильнике и на двухсторонний скотч поместил на аквариум, что бы снимать когда нужно помыть аквариум или замена батарейки.

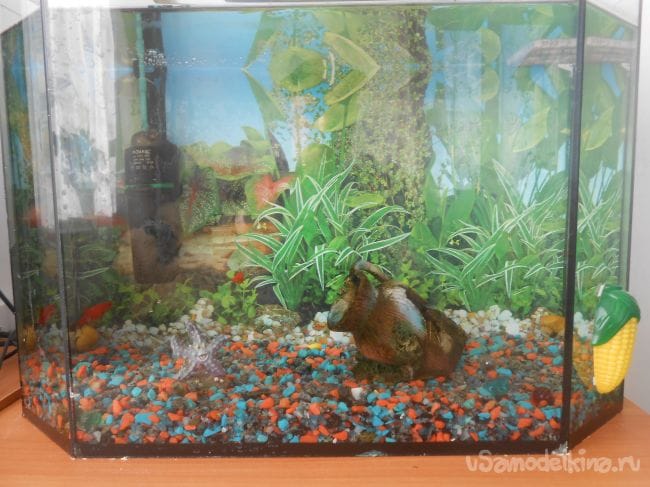

Получилось компактно, красиво и дешево!
