Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

Необходимость создания этой самоделки, возникла в результате изготовления другой самоделки. И это тоже был светодиодный ночник. И всё в нём было хорошо, вот только свет от него был слишком резким и если честно просто раздражал. Светодиоды бьют лучом, а для ночника это совершенно не подходит. Поэтому я решил смастерить что-нибудь подобное, но с рассеивателем, делающим светодиодный «прожектор» ночником с мягким светом.

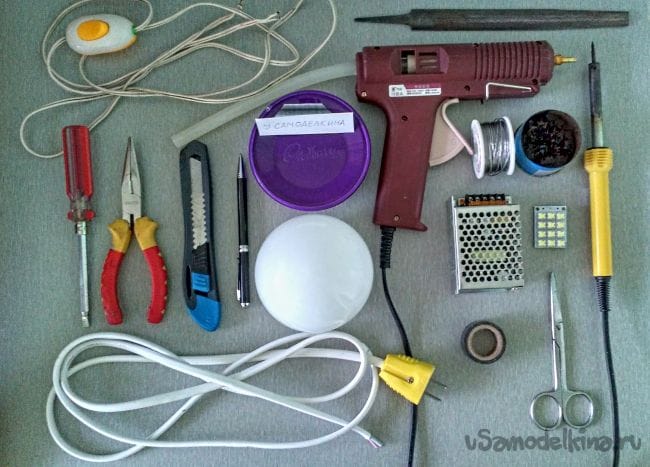

Материалы и инструменты:
1 Кусок провода на 220 В
2 Вилка
3 Кусок провода на 12 В
4 Кнопка-тумблер Вкл\Выкл
5 Блок питания 5 В 6 А (ссылка на Таобао, ссылка на Али)
6 Пластиковая банка из под конфет
7 Стеклянный плафон от люстры
8 Светодиоды 9 шт
9 Паяльник с расходниками
10Термоклеевой пистолет
11 канцелярский нож
12 Термоусадочная трубка или изолента
13 Ножницы
14 Плоскогубцы
15 Отвёртка
16 Напильник
17 Карандаш/ручка

Светодиодный ночник из старого плафона и пластиковой банки


Подробное описание изготовления:

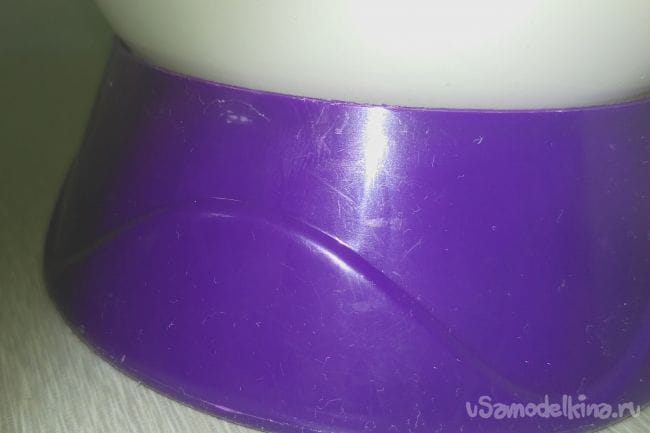

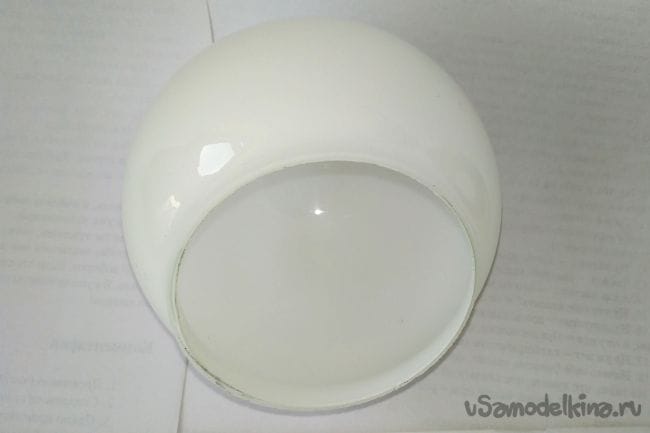

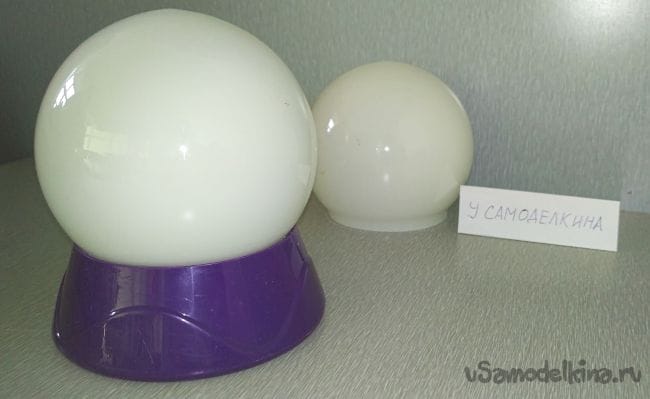

Шаг 1: За основу я взял стеклянный матовый плафон от старой люстры, парочка которых завалялась в хозяйстве. После проведения эксперимента со светодиодами и плафоном я остался доволен качеством рассеивания света, получался белый светящийся шар, с очень равномерным распределение яркости - просто шар без световых пятен. То, что и было нужно.

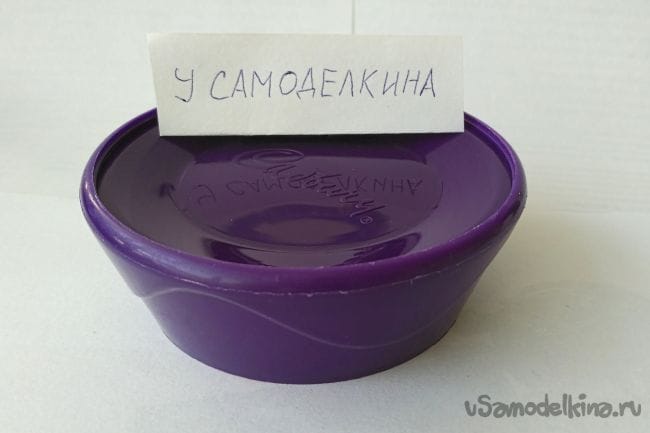

Потом я стал искать что-нибудь, на чём закрепить плафон. Нужна была подставка или цоколь на подобие крепления на люстре, но к сожалению самой люстры, дома не сохранилось — только пара плафонов. И тут на глаза попалась пластиковая банка интересной формы, крышка от которой очень даже хорошо смотрелась с плафоном и по диаметру тоже совпадала. Саму банку я сфотографировать просто забыл, а когда спохватился она уже была утилизирована, поэтому скачал изображение из интернета.

Как источник питания, я использовал блок питания на 5 В. Была идея разместить внутри ночника аккумулятор и сделать его беспроводным, но мне показалось это лишним, так как светильник не предполагалось таскать с места на место, а «прописать» на прикроватной тумбочке.
Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

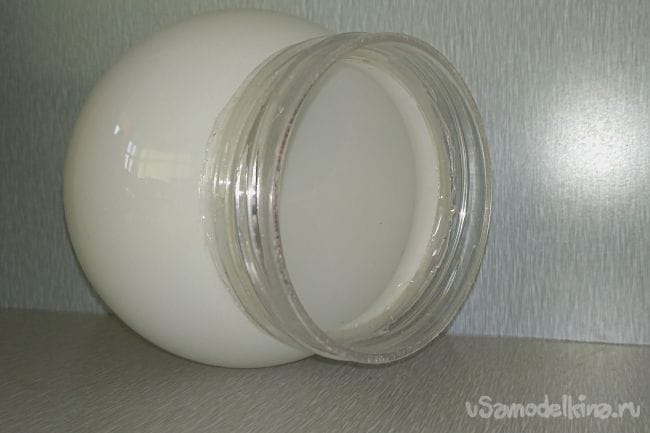

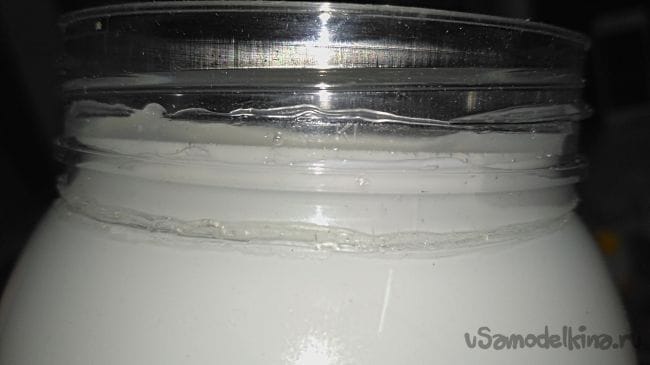

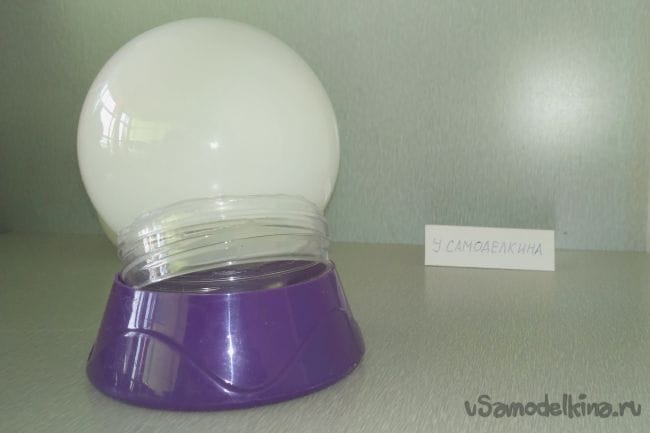

Шаг 2: Чтобы скрепить плафон и крышку от банки, решено было использовать горловину самой банки, приклеив к ней плафон на термоклей. В последствии это оказалось очень удачным решением, так как плафон получился с резьбой, а ночник разборным. (Может даже потом аккумулятор туда приспособлю, если провод будет мешать)

Просто отрезать банку канцелярским ножом оказалось нереально, слишком толстые стенки в верней части, поэтому отрезал паяльником, а потом обработал края напильником. Лучше, конечно было бы делать это пилкой по металлу, но её не оказалось под рукой.

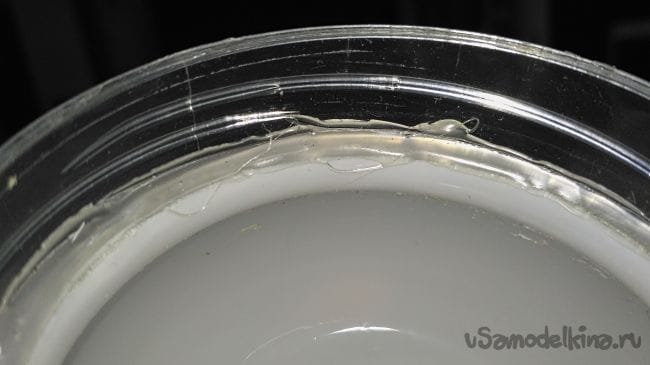

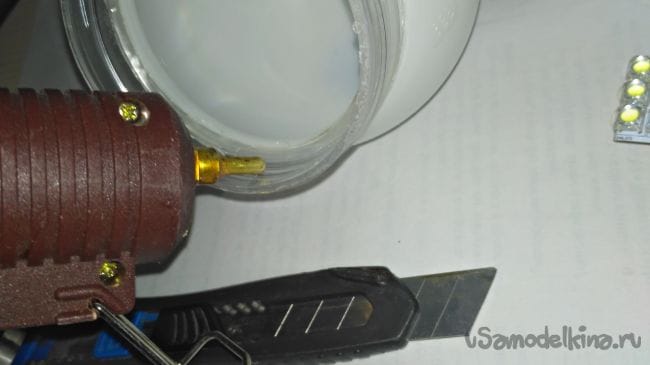

Плафоны различались длинной «юбки» (нижней кромки) Взял тот, где припуск был побольше, для более надёжного склеивания с горловиной банки. Чтобы термоклей на холодном стекле застывал помедленней, я налил внутрь плафона горячей воды из чайника, а потом стал не спеша наносить термоклей из пистолета и насаживать на него горловину с резьбой (плафон предварительно лучше обезжирить спиртом). Так, у меня была возможность примерить крышку и выровнять все зазоры. Потом воду вылил и охладил плафон под краном. Сам процесс склеивания сфотографировать не получилось, так как руки были заняты.
Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

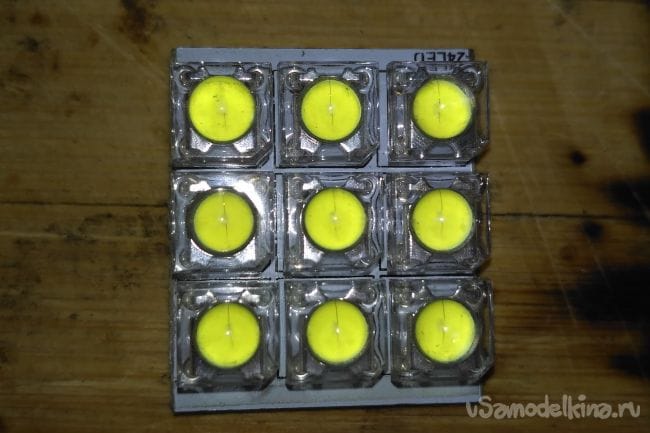

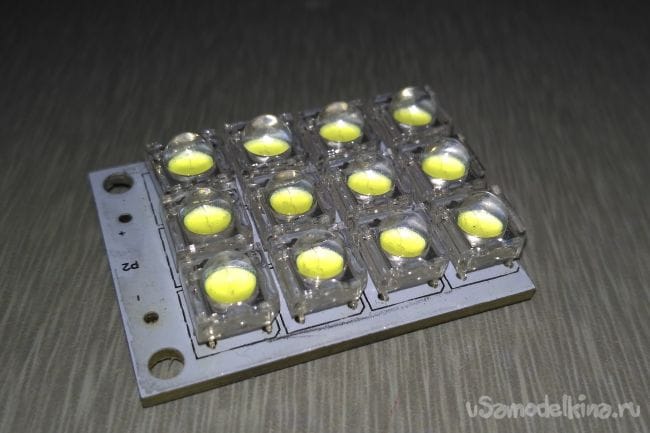

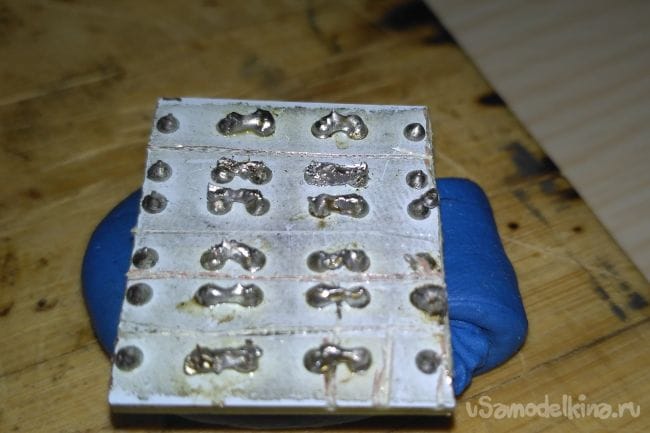

Шаг 3: Вместо отдельных светодиодов, я взял панель с уже припаянными, не помню откуда она взялась, но выглядела подходяще. Для симметричности отрезал 3 лишних диода и получилась квадратная плата с тремя рядами светодиодов. При подключении оказалось что на панели под краской имеются дорожки и они мешают запитать все светодиоды в раз. Видимо изначально они включались группами или с какой-то иной хитростью. Пришлось прорезать канцелярским ножом, на обратной стороне тонкие борозды, чтобы нарушить дорожки и перепаять схему по своему. Саму плату резал этим же канцелярским ножом (прорезаешь с обоих сторон по неглубокой борозде, а потом просто отламываешь плоскогубцами)
Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

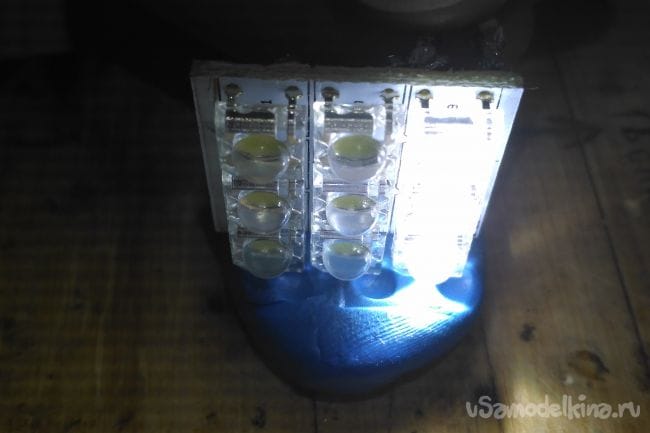

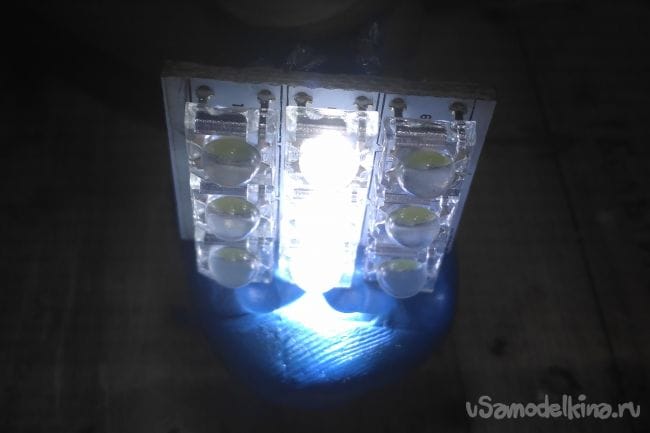

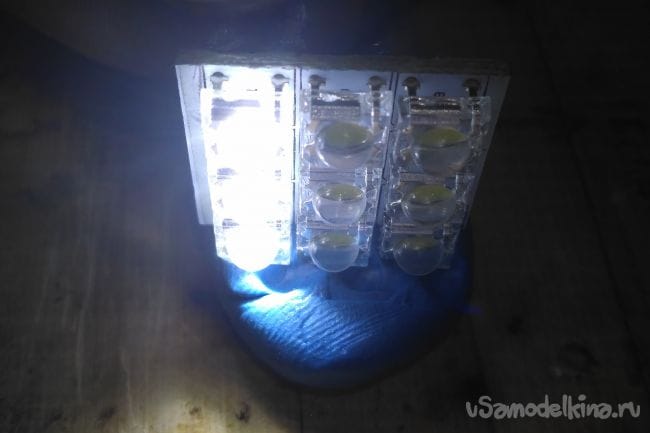

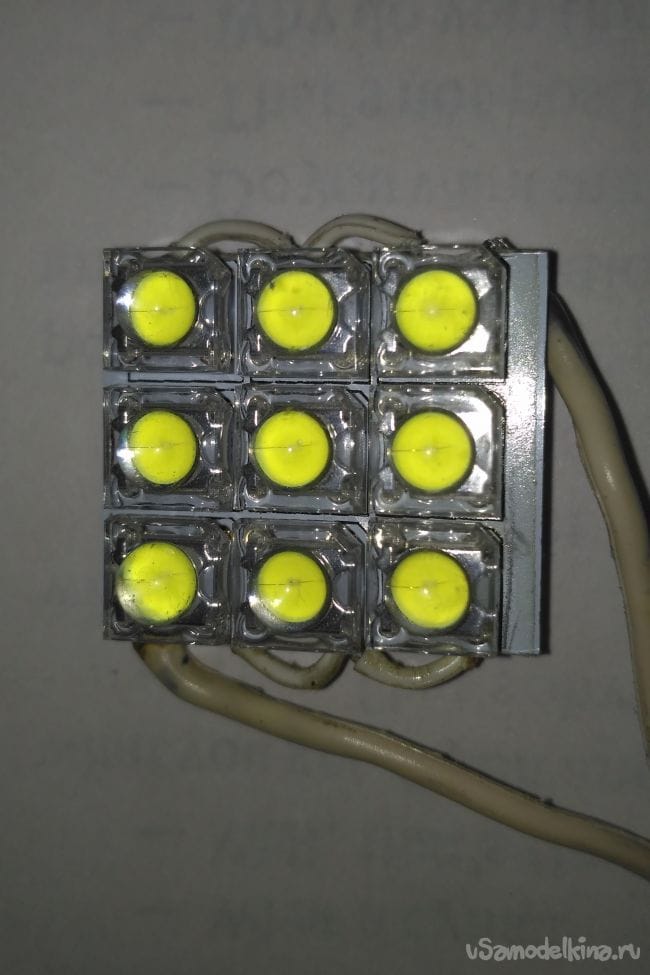

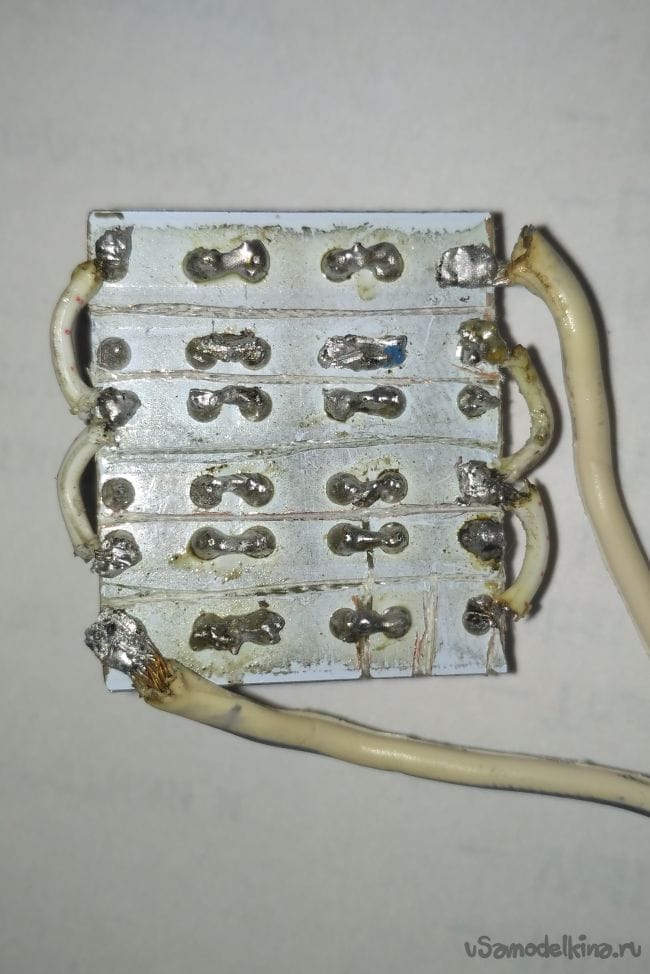

Шаг 4: Приступаем к пайке и пробному включению. Сначала я спаял светодиоды в три группы по три штуки и проверил на работоспособность. Все горят — продолжаем дальше (Паять я не особо умею, так что не судите строго).

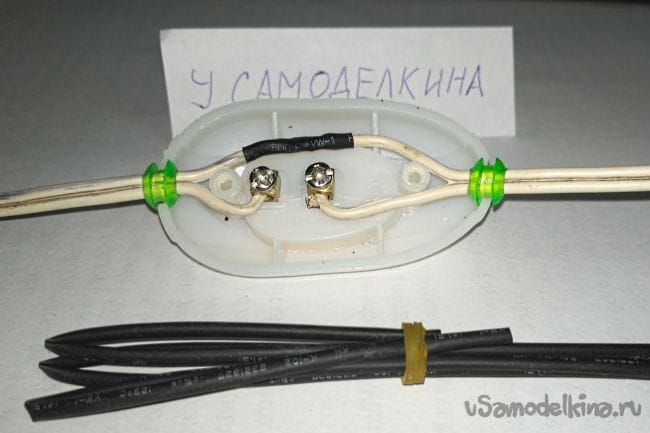

Соединяем всё в одну цепь и делаем выключатель. Я отмерил 20 см от светильника до выключателя, чтобы кнопка располагалась на уровне кровати, так, чтобы находить его на ощупь даже в темноте и не тянуться до тумбочки. На этом этапе можно уже увидеть, как ночник будет светить.
Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

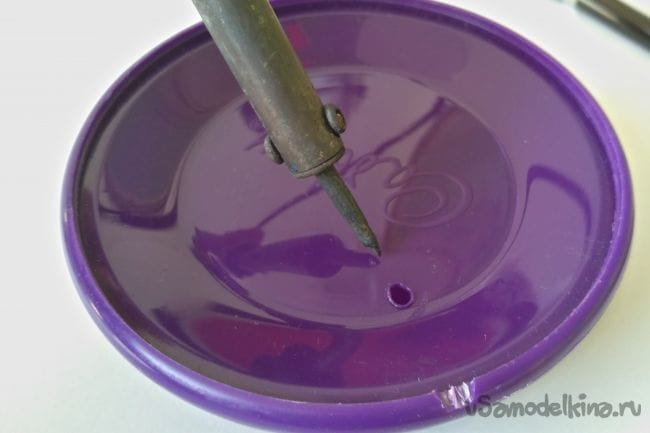

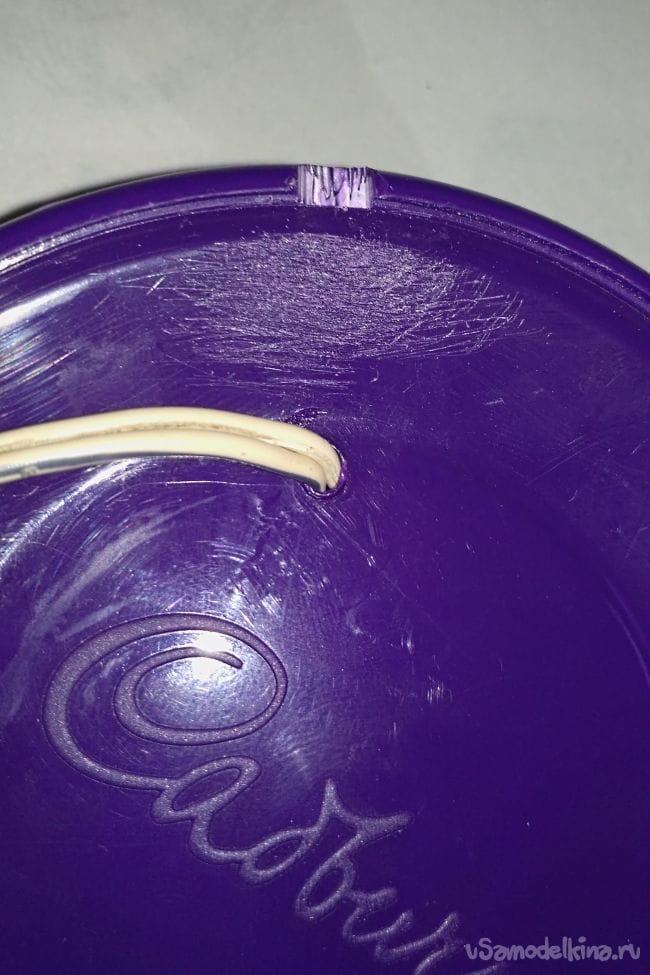

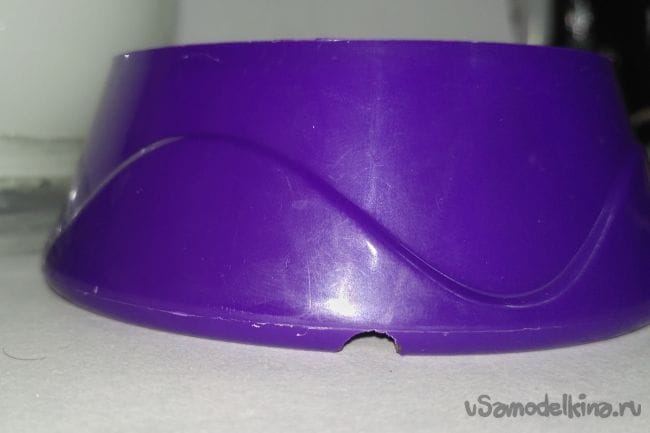

Шаг 5: Делаем в крышке снизу два отверстия под провод. Первое — внутрь светильника, его я просто прожёг паяльником, хотя можно и просверлить. А второе, вырезал канцелярским ножом.

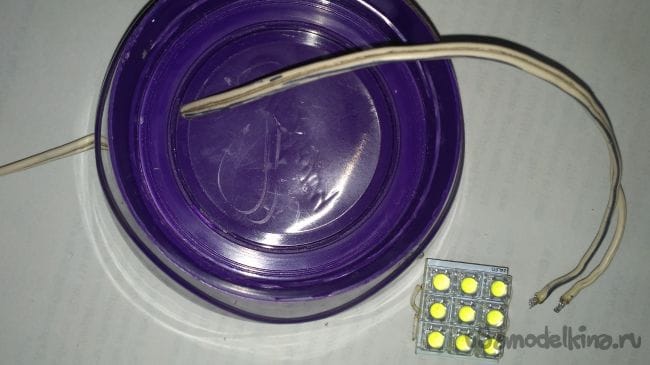

Далее отпаиваем провод от светодиодной панели и пропускаем его через отверстие в крышке. Можно было конечно и сразу паять продёрнутый провод, но я предпочитаю разделять подготовительные и финишные работы.

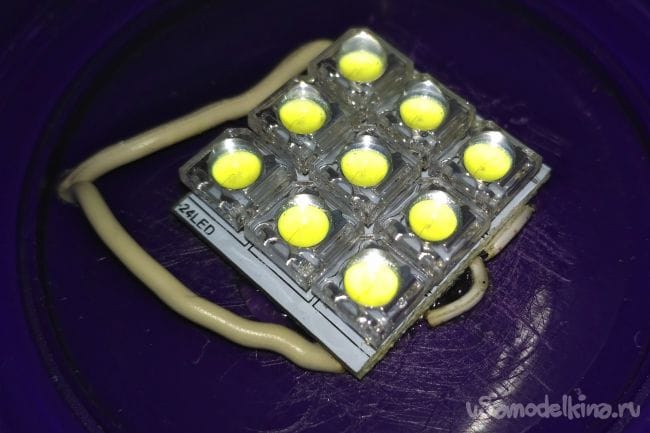

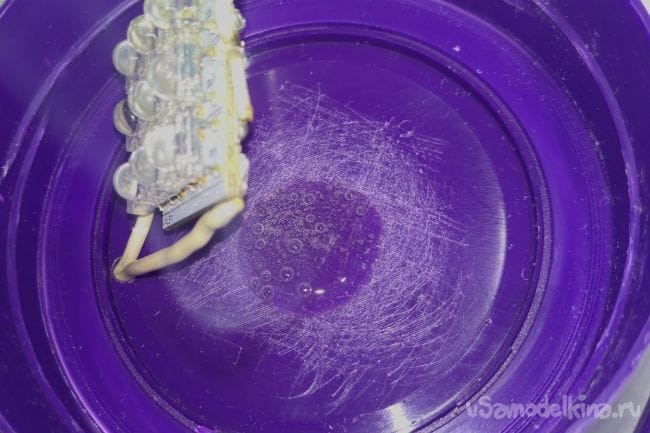

Для надёжности, зачищаем крупной наждачкой внутри крышки площадку для приклеивания светодиодов и снаружи для крепления провода. Наносим термоклей и прижимаем. Проверяем не торчит ли где клей, осматриваем на предмет косяков и прочих недочётов.

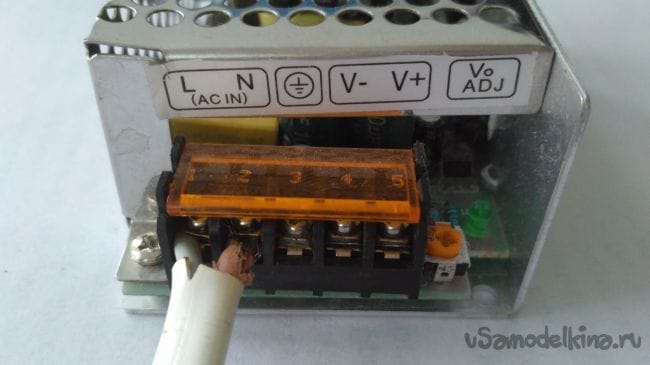

На моём блоке питания есть настроечный... винт или резистор или ещё как (Не знаю как это правильно называется) С его помощью я немного убавил яркость, потому что светодиоды слегка грелись, да и слишком сильная яркость это тоже лишнее — ночник всё таки!
Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки

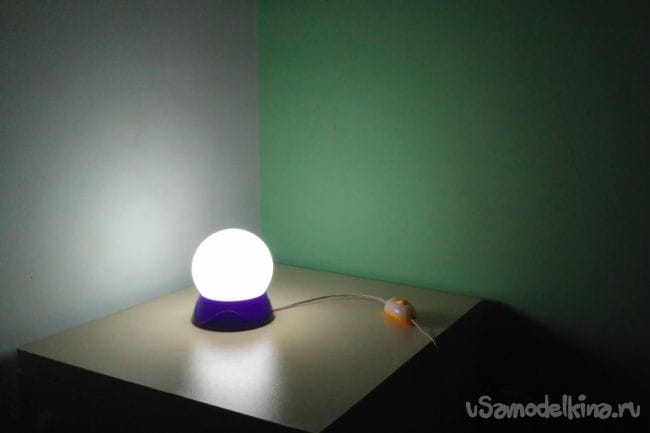

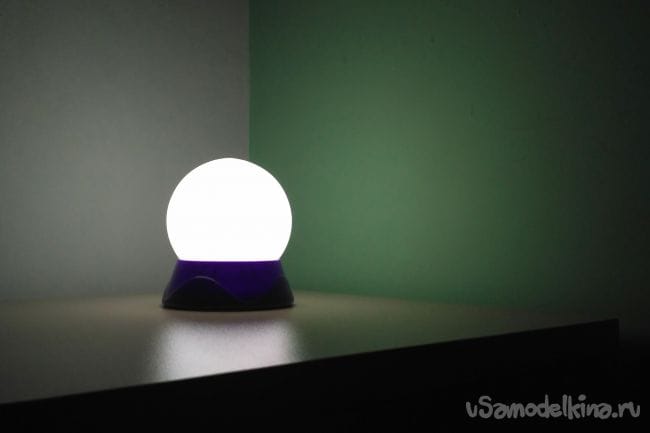

Заключение: Внутри крышки, вокруг светодиодной панели, можно установить кольцо из непрозрачного материала, например картона. Я сначала так и задумывал, чтобы светился только плафон, а цоколь вообще виден не был, но оказалось что с лёгким свечением фиолетового основания, ночник выглядит даже лучше. Светильник, кстати говоря, получился полностью герметичным (если конечно проклеить место входа провода) его можно использовать в ванной комнате, или даже под дождём на природе, если разместить внутри аккумулятор, место там вполне позволяет.
Светодиодный ночник из старого плафона и пластиковой банки

Светодиодный ночник из старого плафона и пластиковой банки
