    Светодиодный ночник 6 ватт с подзарядкой


    Привет всем . Представляю Вашему вниманию мощный светодиодный ночник в упаковке от виски.

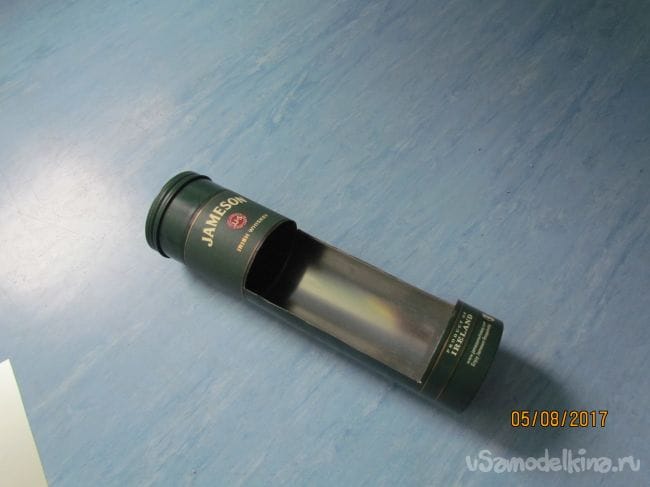

    В упаковке от виски я вырезал окно по длине радиатора.

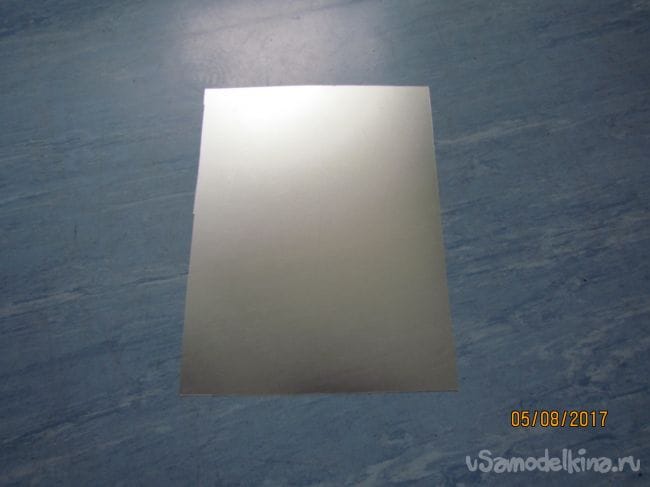

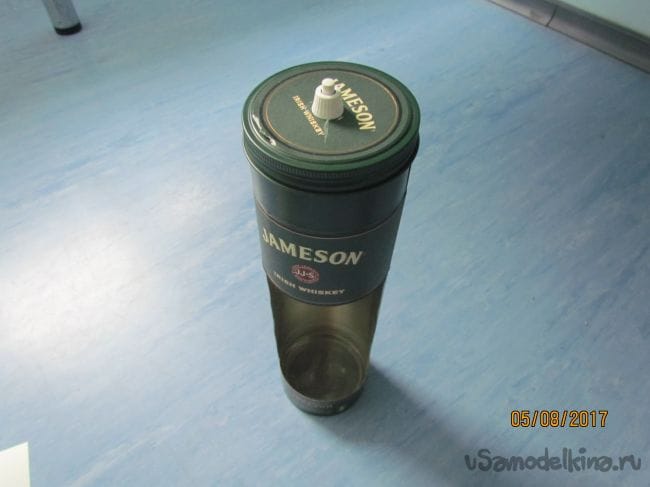

    В крышке пристроил кнопочный выключатель. Плёнку матовую взял от экрана ноутбука.

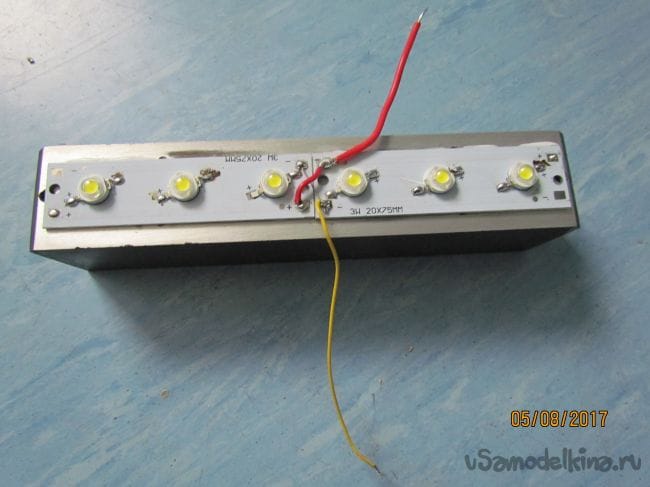

    На радиатор приклеил две панельки для пайки светодиодов их шесть штук они по одному ватту и для трёх светодиодов нужно напряжение 9-12В.


    Для этого я применил модуль зарядки на три литиевые батарейки которые я применял в самоделке про шуруповёрт.

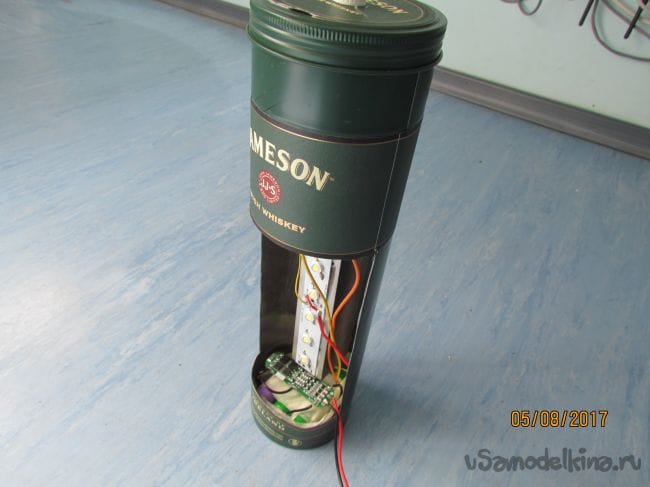

    В нижней части корпуса я разместил три батарейки с блоком зарядки.

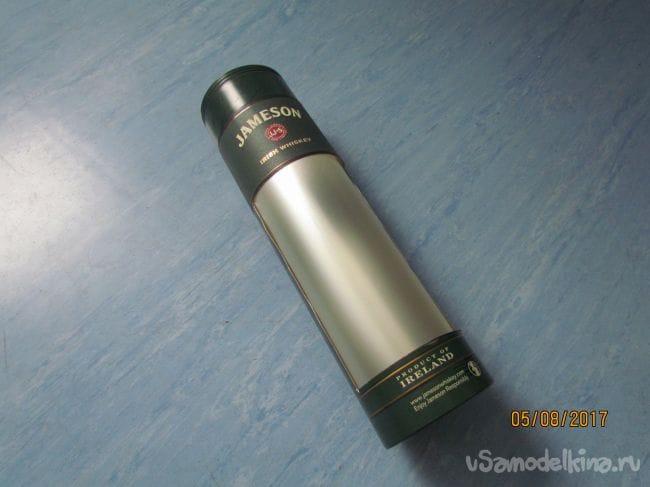

    Всё это спаял на выключатель и вставил плёнку внутрь корпуса. Светильник готов, при напряжении 12 В, сила тока у него 700 mAp =8.4 w Сопротивление подключил пяти ватное на 2 Ома. Для ночника или аварийного освещения очень хороший светильник. И самое главное он заряжается от 12 В зарядки для шуруповёрта.

    Всех благодарю за внимание.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Мощный светодиодный светильник на керамическом радиаторе

    Светодиодная лампочка из старой алюминиевой кастрюли

    0
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    0
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    0
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 0.0 из 10 (голосов: 0 / История оценок)

    Добавить комментарий

    8 комментариев
    Кудеяр #16557 Автор
    Цитата: Pronin
    Неудачн??о установлен радиатор охлаждения. Уже неоднократно здесь. И корпус-упаковка от бутылки из чего выполнен? Не из картона?

    три??
    Правда ходит на протезах и устала раны штопать.
    Кудеяр #13421 Автор
    Цитата: Иван_Похмельев
    2 (два) мм? Ничего не напутали?

    Извиняюсь --ноль пропустил...0.2 мм
    Правда ходит на протезах и устала раны штопать.
    Иван_Похмельев #13420
    Цитата: Кудеяр
    Упаковка сделана из металла ...2 мм

    2 (два) мм? Ничего не напутали?
    Кудеяр #13419 Автор
    Цитата: Pronin
    Неудачно установлен радиатор охлаждения. Уже неоднократно здесь. И корпус-упаковка от бутылки из чего выполнен? Не из картона?

    Почитаешь Ваши комментарии и задумаешься?? где Вас учили?? в ремесленном?
    Правда ходит на протезах и устала раны штопать.
    Кудеяр #13413 Автор
    Цитата: Pronin
    Оптимальнее было бы пластину со светиками законтачить поверхностью к корпусу-упаковке, Imho.
    И тогда можно оставлять включенным хоть на всю ночь.

    Так она и приклеена к корпусу на термо клей ,я об этом не написал.
    Правда ходит на протезах и устала раны штопать.
    Pronin #13412
    Если корпус-упаковка из металла, то уже хорошо. Будет рассеивание тепла. А так радиатор стоит в замкнутом обьеме. И конвекция слабая. И если картон(изолятор), то возможен перегрев. Оптимальнее было бы пластину со светиками законтачить поверхностью к корпусу-упаковке, Imho.
    И тогда можно оставлять включенным хоть на всю ночь.
    Кудеяр #13411 Автор
    Цитата: Pronin
    Неудачно установлен радиатор охлаждения. Уже неоднократно здесь. И корпус-упаковка от бутылки из чего выполнен? Не из картона?

    Как же его удачно разместить в этой торбе?? Радиатор чуть теплый . Упаковка сделана из металла ...2 мм
    Правда ходит на протезах и устала раны штопать.
    Pronin #13410
    Неудачно установлен радиатор охлаждения. Уже неоднократно здесь. И корпус-упаковка от бутылки из чего выполнен? Не из картона?
