Мощный светодиодный светильник на керамическом радиаторе

Мощный светодиодный светильник на керамическом радиаторе

Всем добрый день. Нет наверное ни одного дома где не завалялись остатки керамической плитки. Сегодня я расскажу как из неё сделать светодиодный светильник мощностью 10 ватт.

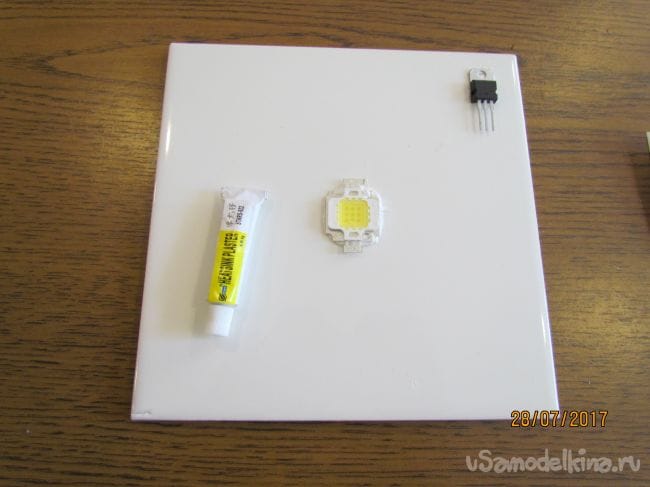

Для этого нам понадобится светодиод 10 ватт, термоклей, стабилизатор LM 317 некоторые радиодетали и плитка 15 на 15 см .

Светодиод приклеиваем по центру а стабилизатор в правом углу.
Мощный светодиодный светильник на керамическом радиаторе

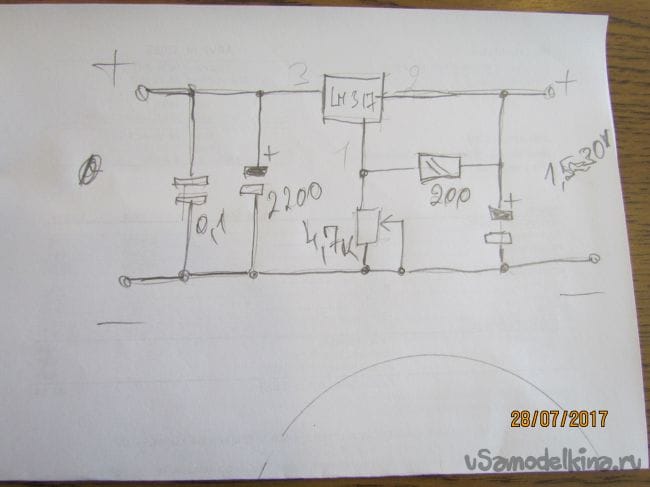

Когда все это высохло приклеиваем детали согласно схеме на силикон.
Мощный светодиодный светильник на керамическом радиаторе

Соединяем детали согласно схеме.
Мощный светодиодный светильник на керамическом радиаторе

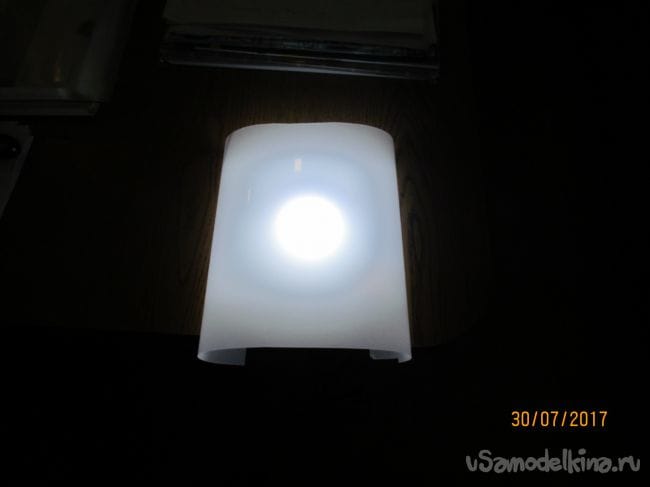

Подключаем питание и проверяем работу настенного светильника. Переменным резистором можно регулировать яркость, а сама керамика выполняет роль радиатора. Проверка показала что нагрев достигает 50 оС - это нормально. Сверху конструкцию закрываем полусферой из плёнки от экрана телевизора или ноутбука.

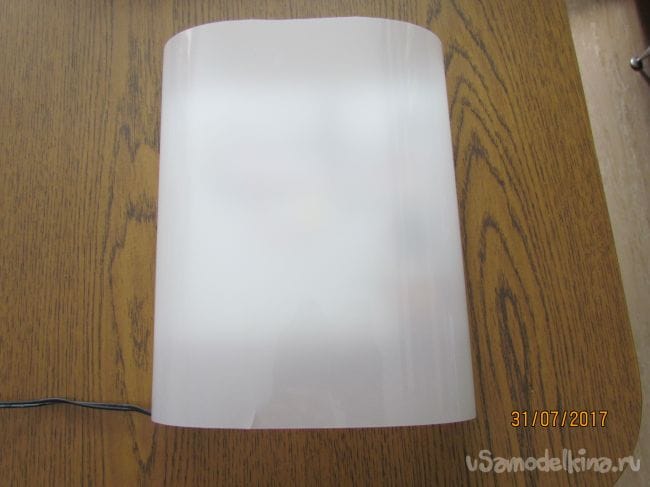

Мощный светодиодный светильник на керамическом радиаторе

Как видим деталей на светильнике совсем не видно. Свет очень яркий и не слепит глаза.
Подключаем питание. Я использовал блок питания 12 В, мощностью 1,5 А.
Мощный светодиодный светильник на керамическом радиаторе

Если взять керамику размером 60 на 60 см на неё можно установить до 5 светодиодов по 10 ватт.
