Переделка галогенового светильника на светодиодный

Переделка галогенового светильника на светодиодный

Добрый день всем. Надоело мне менять галогеновые лампочки по 100 ватт в светильнике для зеркала в прихожей которые постоянно перегорали и решил я заменить её на светодиодный собственной конструкции.

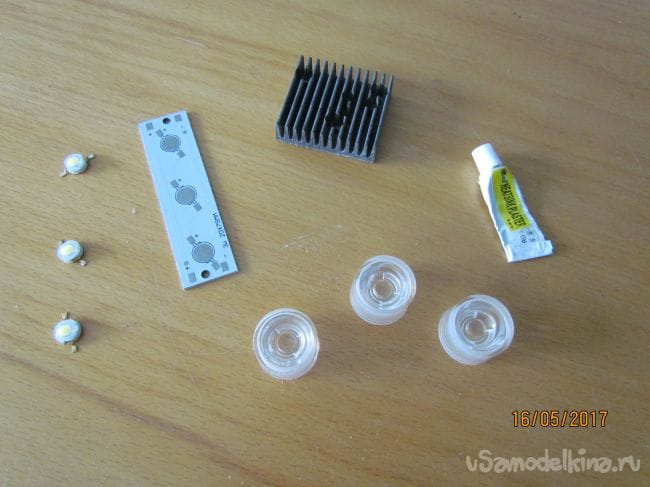

Вот что для этого нужно. Плата из алюминия для пайки светодиодов, радиатор, три светодиода по 1 ватту и термоклей. Так же понадобятся три линзы для светодиодов и блок питания 3 ватта 220 вольт.
Переделка галогенового светильника на светодиодный

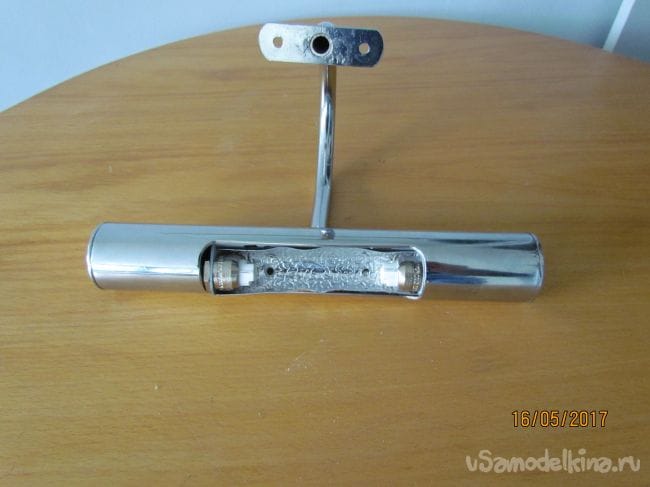

Итак сам светильник с лампой 100 ватт.
Переделка галогенового светильника на светодиодный

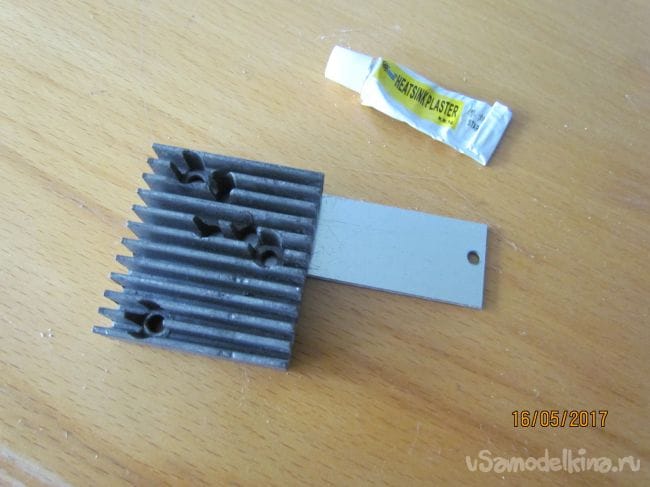

Радиатор нашел такой, что его надо только распилить пополам.
Переделка галогенового светильника на светодиодный

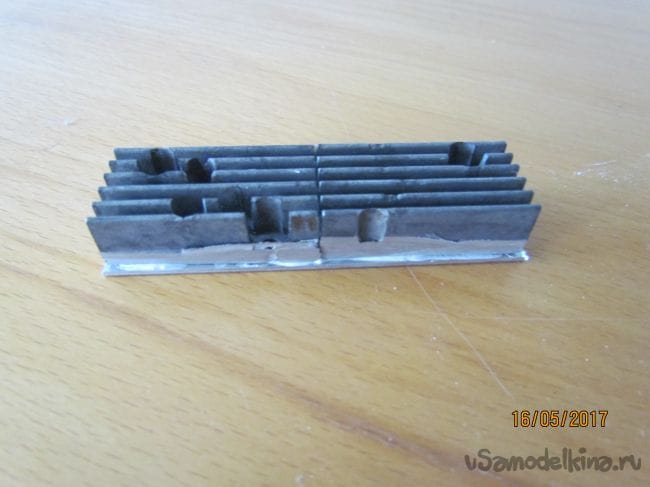

Радиатор распиливаем пополам и приклеиваем к плате.
Переделка галогенового светильника на светодиодный

На плату паяем светодиоды.
Переделка галогенового светильника на светодиодный

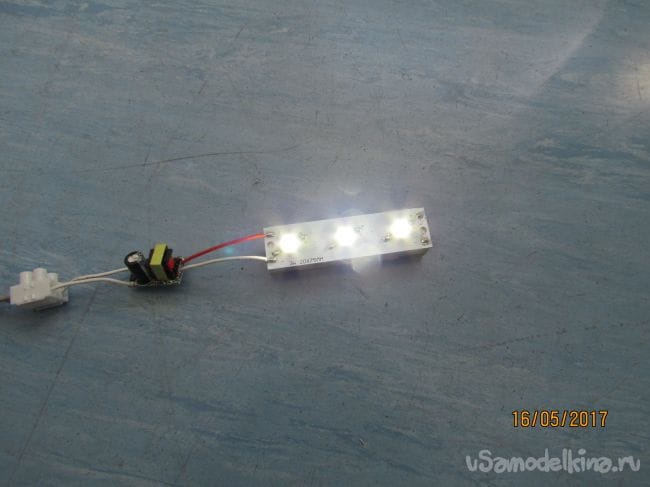

И подключив блок питания проверяем.

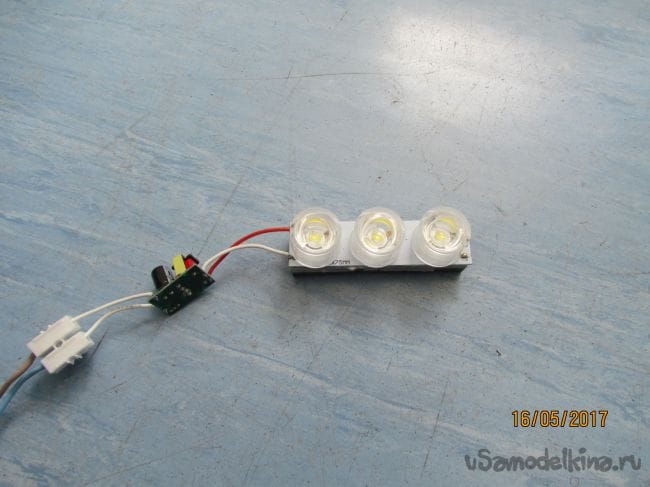

Надеваем линзы.
Переделка галогенового светильника на светодиодный

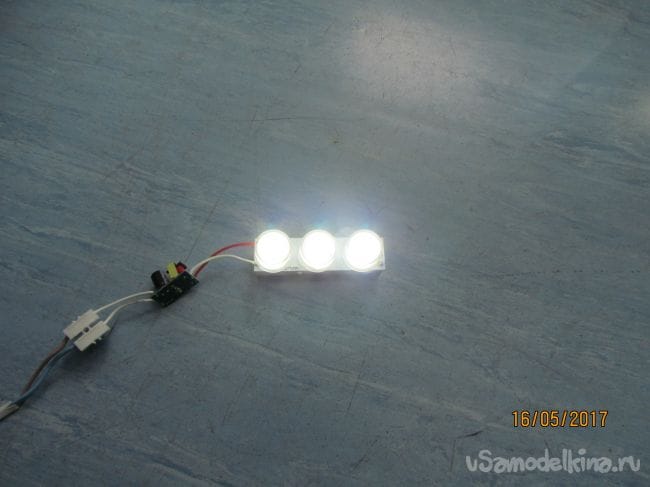

Проверяем с линзами.
Переделка галогенового светильника на светодиодный

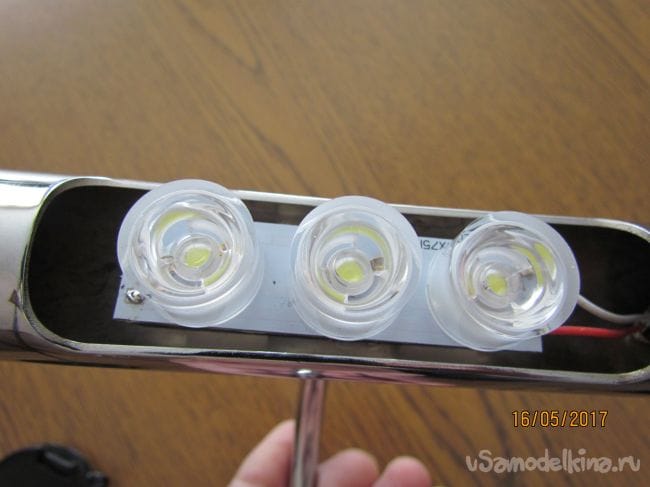

Крепим в корпусе светильника. Блок питания обязательно помещаем в пластиковую трубку с отверстиями для охлаждения. Провод питания проходит через дужку крепления и сам корпус становится дополнительным радиатором.
Переделка галогенового светильника на светодиодный
Переделка галогенового светильника на светодиодный

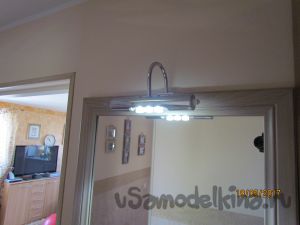

Вот так из светильника 100 ватт получился светильник 4 ватта ..с приятным светом. При проверке радиатор не нагрелся больше 30 градусов.
Вся переделка заняла по времени не больше часа.
