Потолочный светодиодный светильник

Добрый день всем. Я хочу рассказать как я пять лет назад сделал два светодиодных светильника для помещения 3 на 4 метра. За основание я взял короб для проводки, который открывается. Его толщина 1 см а ширина 3 см .
Потолочный  светодиодный  светильник

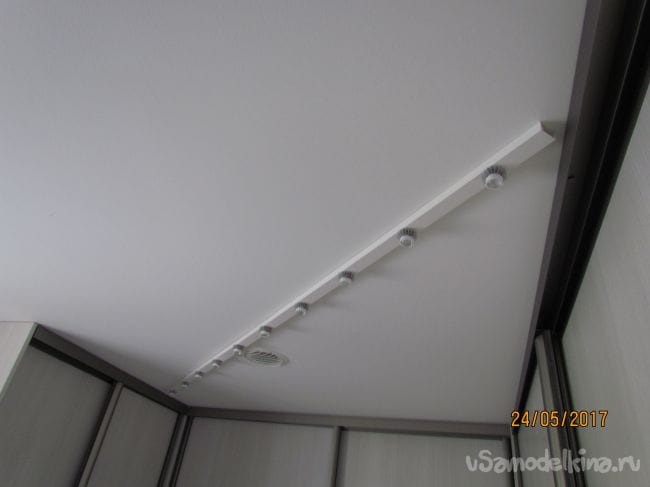

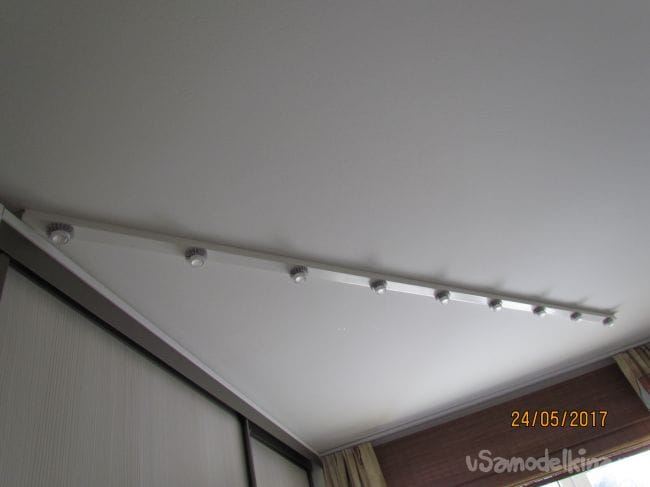

Сами светильники. Радиаторы крепятся на шину которая снимается.
Потолочный  светодиодный  светильник

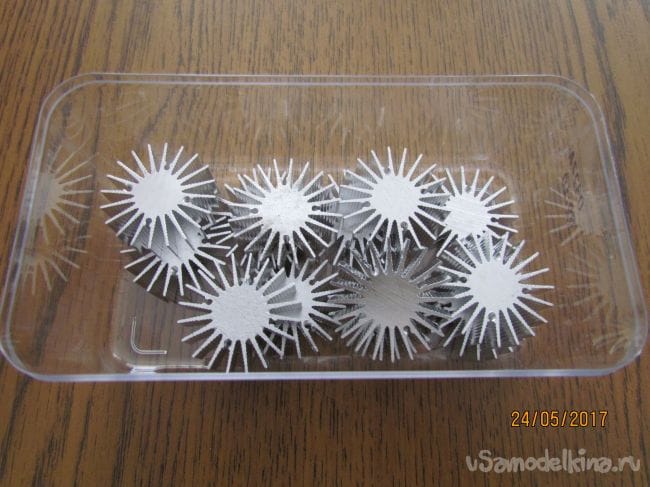

Радиаторы готовые для светодиодов диаметром 35 мм и толщиной 1 см
Потолочный  светодиодный  светильник

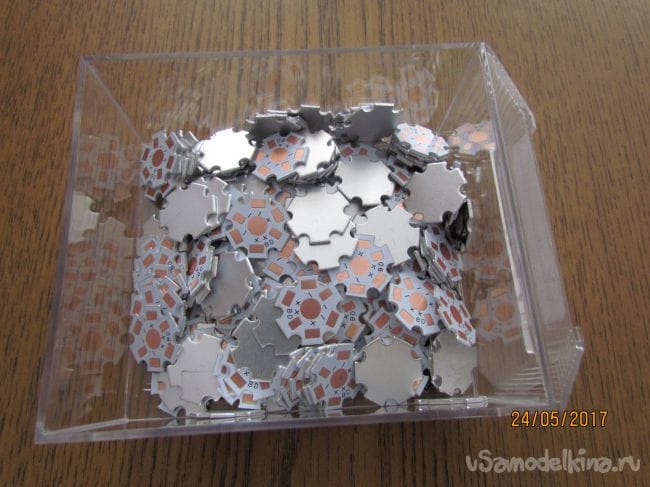

У них с двух сторон есть резьба для крепления на направляющей и для крепления звезды для пайки светодиодов.
Потолочный  светодиодный  светильник

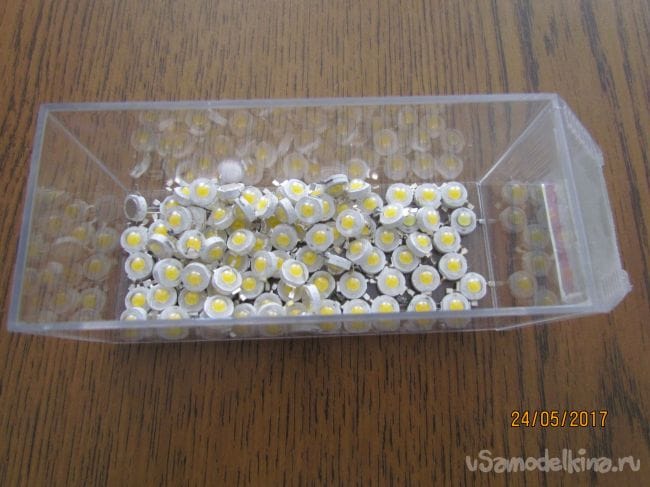

Светодиоды я взял тёплого свечения.
Потолочный  светодиодный  светильник

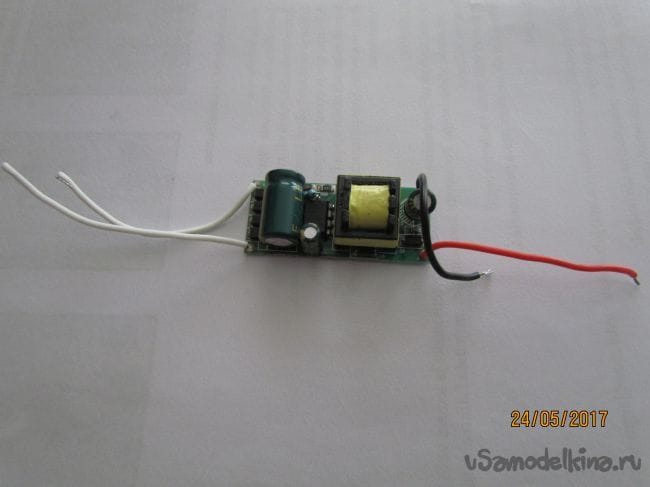

Блок питания для 6-10 светодиодов.
Потолочный  светодиодный  светильник

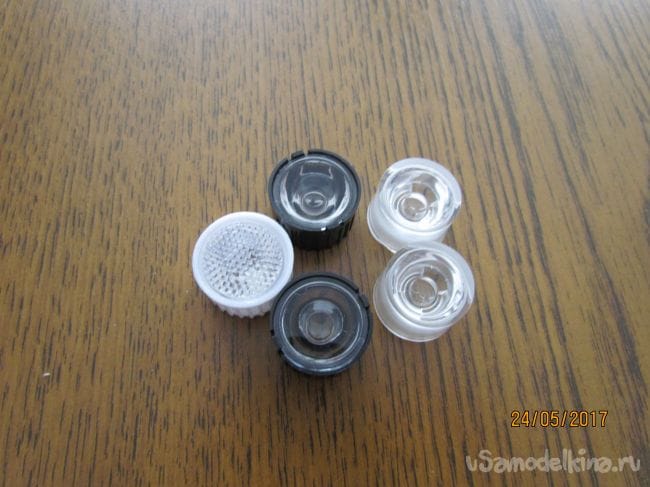

Линзы есть разные, и направленного действия и рассеивающие, они просто надеваются на светодиод когда он припаян.
Потолочный  светодиодный  светильник

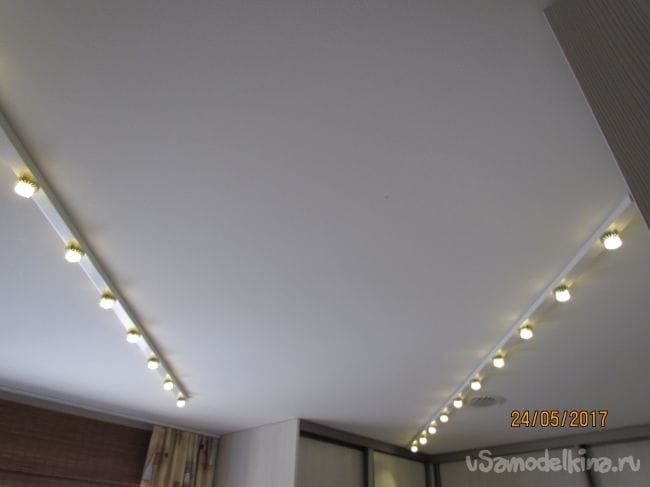

Термопаста ложится и под звезду и под светодиод . Сами направляющие 2 метра я установил по 10 светодиодов, свет очень приятный, ровно распределён по всему помещению.
Потолочный  светодиодный  светильник
Потолочный  светодиодный  светильник
Потолочный  светодиодный  светильник

Мощность двух светильников 20 ватт, отработали уже пять лет. Все светодиоды соединены последовательно. Блок питания так же помещается в короб. С этих коробов можно делать светильники любой формы и разного размера. Если взять короб пошире и потолще можно и сам радиатор спрятать внутрь. Будет видна одна линза.
