    Светодиодный светильник на потолке балкона


    (снято с уменьшенной экспозицией)

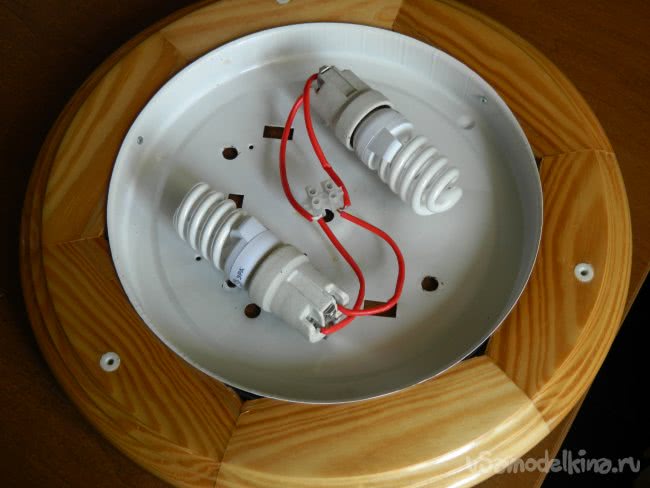

    На потолке балкона был установлен светильник с двумя энергосберегающими лампами по 15 Вт каждая.


    Всё вроде бы неплохо, если бы не разогрев ламп (особенно в холодное время года) в течение почти получаса. И я решил заменить энергосберегающие лампы светодиодами, да и экономия электроэнергии не помешает.

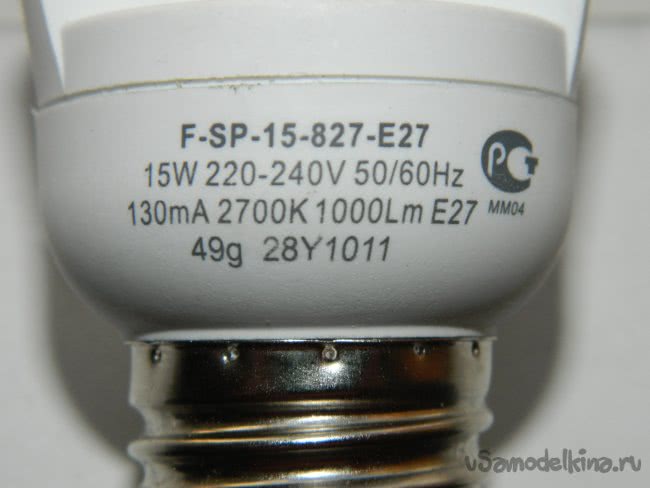

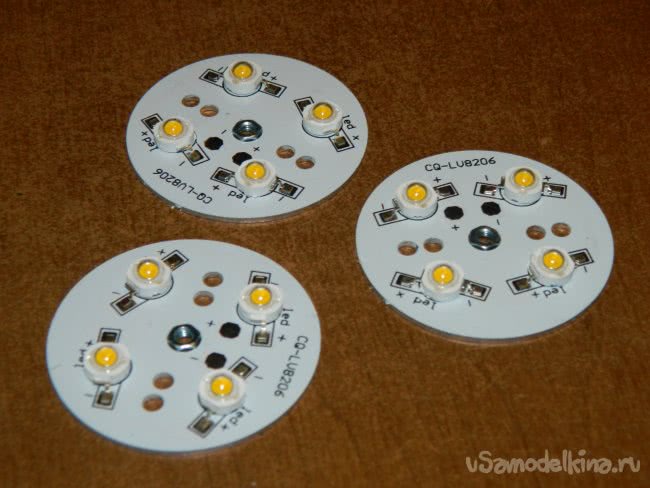

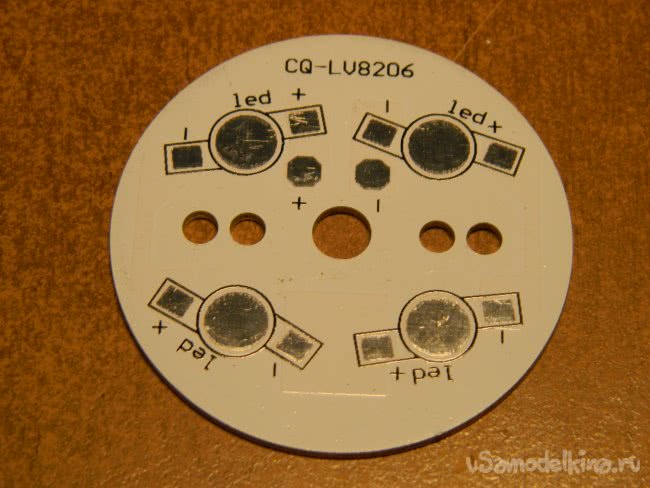

    На энергосберегающих лампах стояло клеймо — 1000 лм! Я в этом, мягко говоря, сомневаюсь, но всё-таки решил использовать 12 светодиодов мощностью 1 Вт типа emitter 3HPD-1. Для этого типа светодиодов у меня были платы Ø49 мм на четыре последовательно соединённых светодиода.

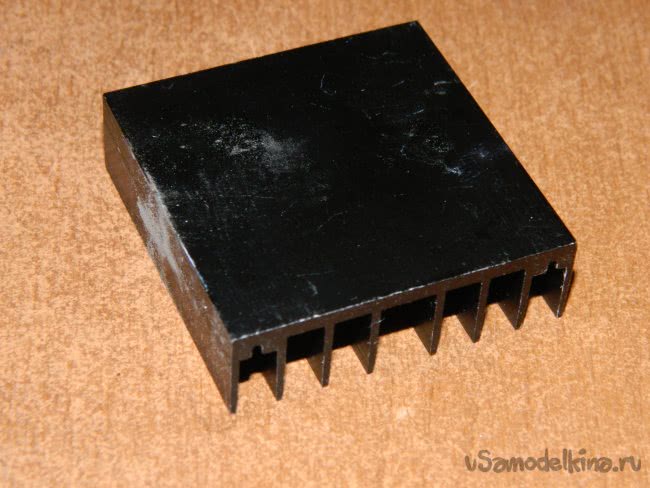

    Радиаторы я приобрёл в магазине радиодеталей в Нижнем Новгороде по-дешёвке (когда был там проездом) — BLA099-50. Размеры радиатора — 50х49х15 мм — как раз под платы.

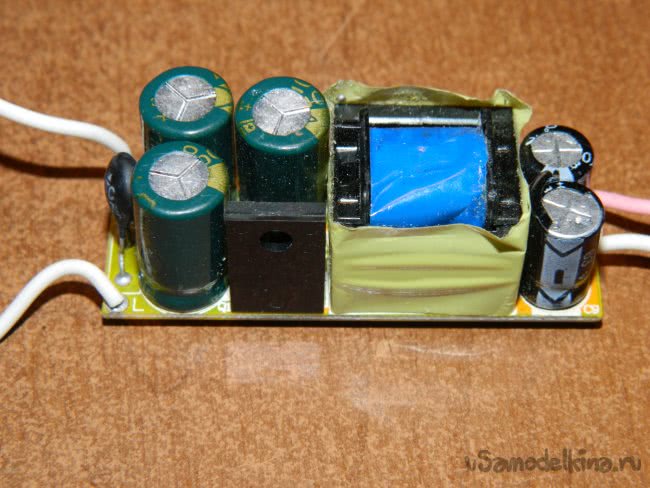

    Драйвер PSM-330-20W, рассчитанный на подключение 10–20 светодиодов мощностью 1 Вт, соединённых последовательно, у меня был.

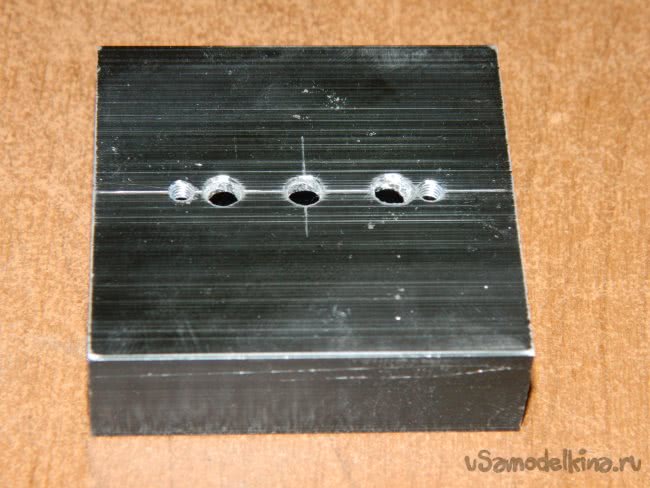

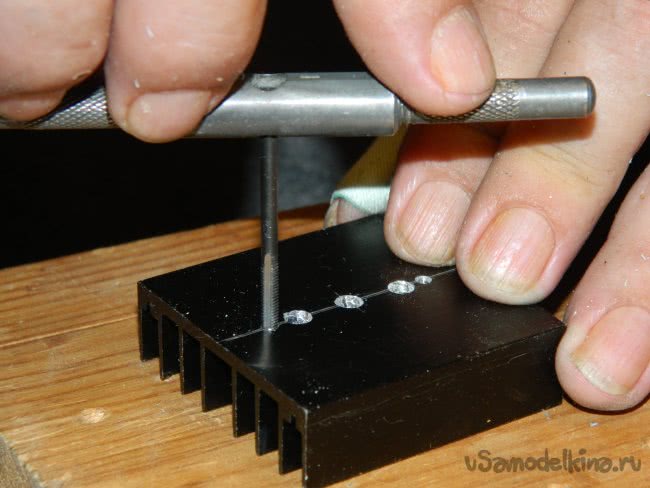

    Сначала в радиаторах просверлил по три отверстия Ø3,5 мм для вывода проводов и крепления их к основанию светильника. Затем просверлил по два отверстия Ø2,5 мм и нарезал в них резьбу М3 — они предназначены для крепления платы к радиатору.


    Потом приклеил светодиоды на платы термоклеем и отложил их на просушку.

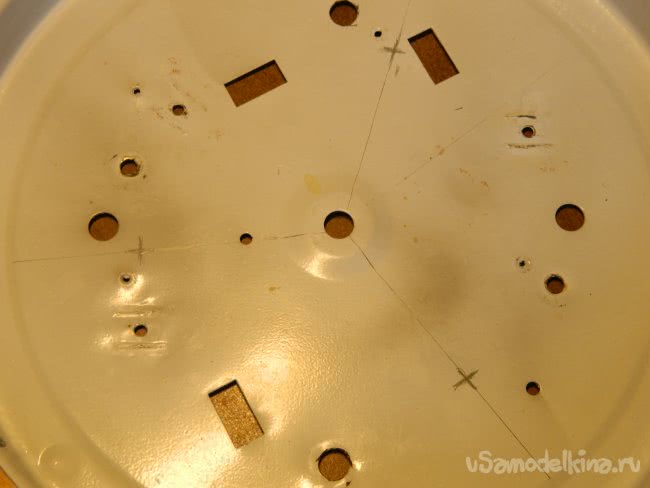

    На следующем этапе я занялся собственно светильником. На его основании с помощью транспортира разметил три точки крепления будущих светодиодных модулей под 120° и в этих точках просверлил отверстия Ø3,5 мм.

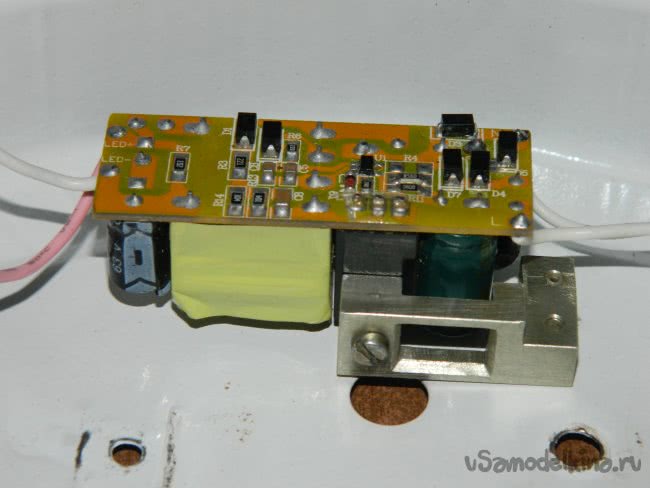

    Для крепления драйвера я использовал хитрый алюминиевый уголок (нашёл-таки подходящий в радиобарахле!). Одним концом закрепил уголок к основанию светильника винтиками М2,5, другим — к радиатору микросхемы драйвера.

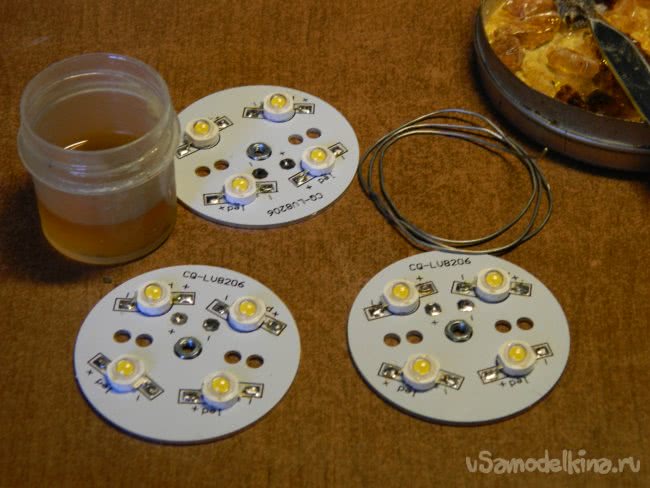

    На следующий день, когда высох термоклей, припаял светодиоды к платам.

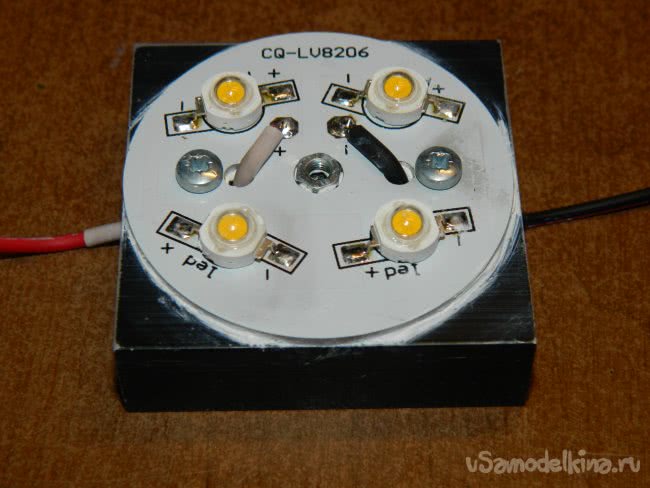

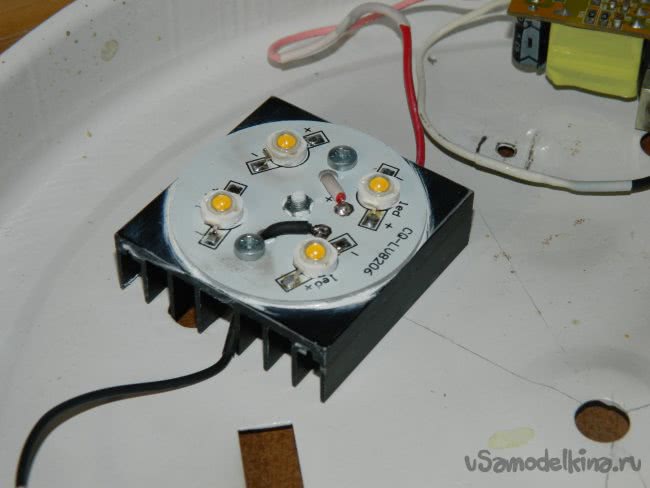

    Затем занялся изготовлением светоизлучающих модулей. Припаял к платам провода сечением 0,35 мм². Через термопасту КПТ-8 прикрепил платы винтами М3 на радиатор и вывел провода, используя термоусадочную трубку. Центральное отверстие в плате оказалось по диаметру таким, что в него «в натяг» вошла гайка М3.

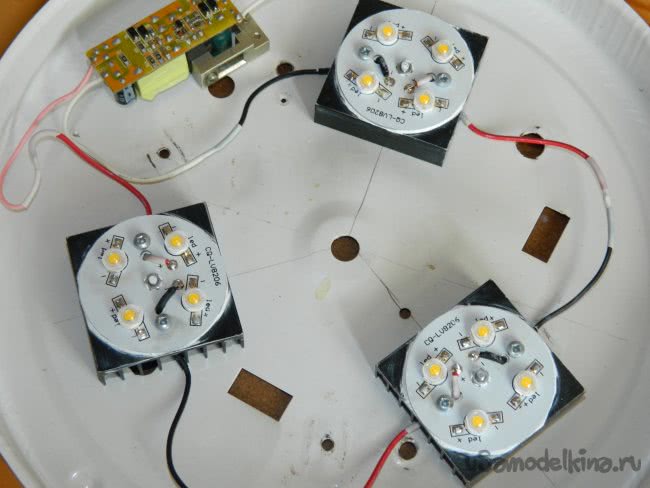

    Винтами М3 прикрепил светоизлучающие модули к основанию светильника и распаял их последовательно.

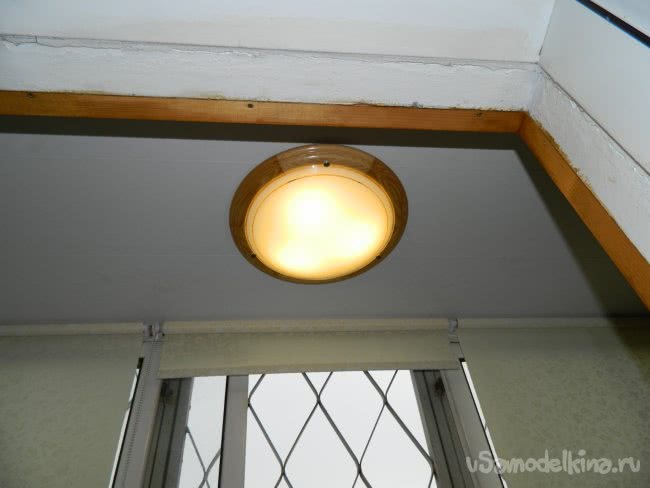

    Дело за малым — повесить светильник на место, подключить 220 В, поставить плафон и… включить его. Переделка заняла всего полтора дня (если бы не клей, то можно было управиться и за полдня!). А про 1000 лм на энергосберегающей лампе я оказался прав — светодиодный светильник в 1300–1400 лм горит намного ярче, чем «2000» лм энергосберегающих ламп!
