    Светодиодная лампочка в ванной


    Перегорела «фирменная» китайская лампочка в ванной над стиральной машиной — темновато как-то стало. Не будешь же включать основное освещение в ванной, чтобы загрузить/выгрузить бельё из стиралки. Надо делать свою надёжную лампочку.

    Что понадобится:
    1.Радиаторная пластина подходящих размеров.
    2.Сам радиатор.
    3.Светодиоды emitter.
    4.Алюминиевая пластина для переходника.
    5.Драйвер.
    6.Корпус для драйвера.
    7.Паяльник, флюс и припой.

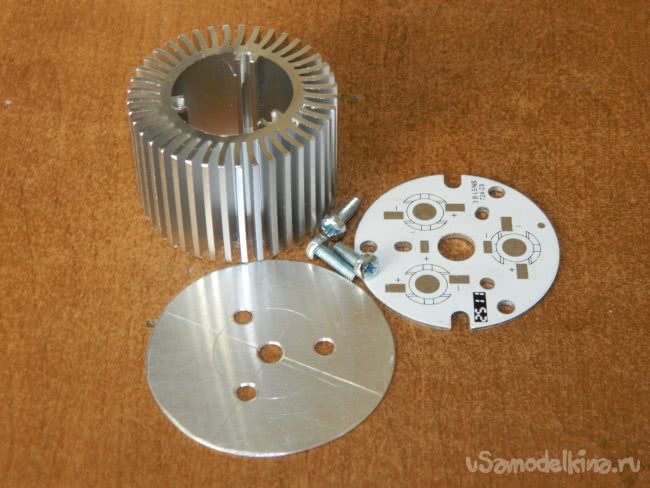

    Материалы кое-какие я подобрал в загашнике:

    Радиатор R44-30-3L; круглую радиаторную пластину BK724-23 Ø44 мм для 3-х последовательно соединённых светодиодов. Плату Ø50 мм (по внутреннему размеру спота) я вырезал из алюминиевой пластины толщиной 1 мм. Разметил её и высверлил необходимые для крепления отверстия.

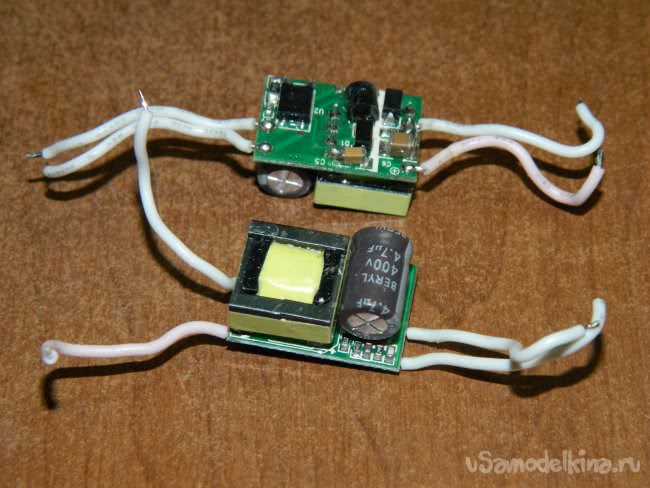

    Драйверы PSM-330ma-3WS (Uвх=90-260 VAC; Uвых=8-10 VDC; Iвых=330 mA; количество светодиодов — 3х1 Вт) также нашлись.

    Для ламп использовал светодиоды 3HPD-1 (W=1 Вт; I=350 мА; Uпр.=3,2-3,4 В; Φν=120-130 лм; 2Θ1/2=120°; Т=4000 К; чип Genesis Photonics 38 mil, Тайвань).

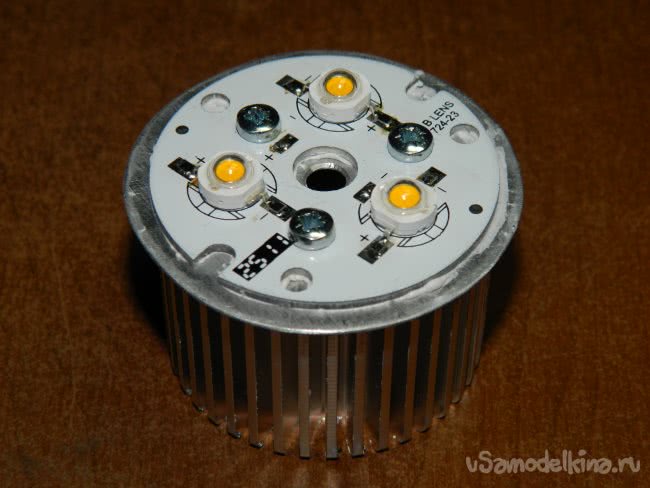

    По проторенной технологии приклеил на радиаторную пластину светодиоды и, дождавшись пока клей высохнет, прикрепил пластину со светодиодами на плату через теплопроводную пасту КПТ-8 и закрепил (также через КПТ-8) на радиатор. Получился вот такой фонарик.

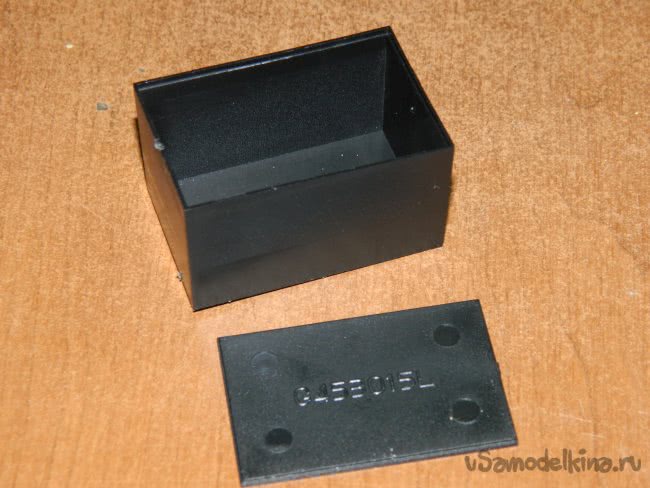

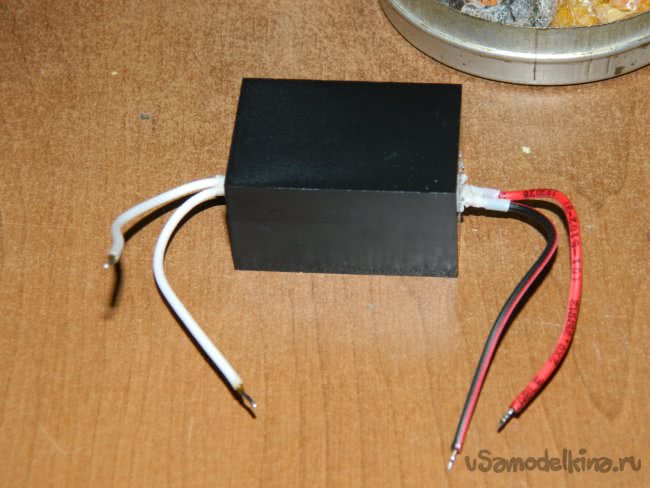

    Так как драйвера бескорпусные, пришлось в магазине «Чип и Дип» приобрести подходящий корпус.

    Ванная является влажным помещением, пришлось крепко подумать о герметизации выводов.

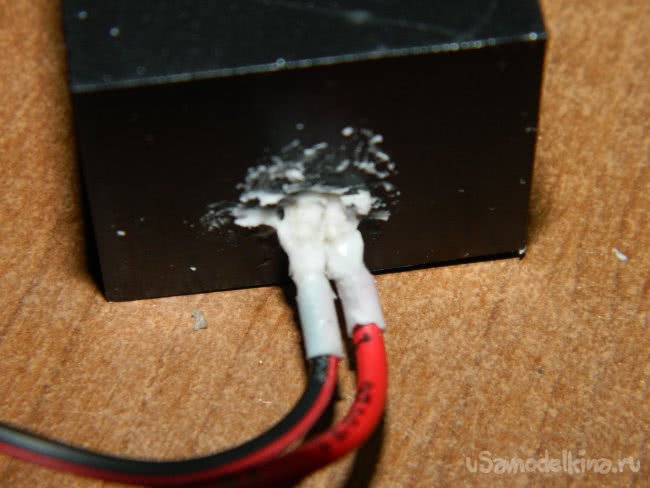

    Изолировал выводы драйвера силиконовым герметиком.

    Получилась вот такая сборка.

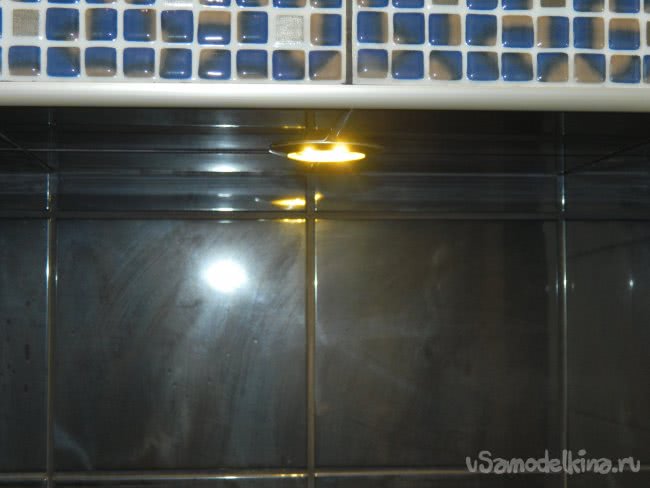

    Она спокойно встала в спот на защёлках.

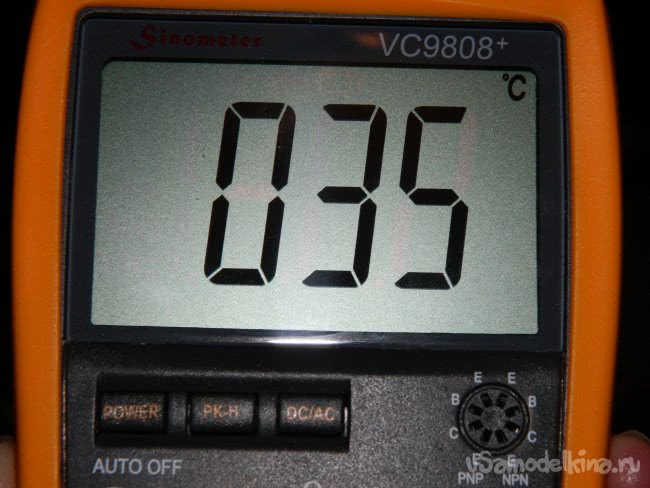

    Температура на радиаторной пластине через час работы не превысила 35ºС.
