    Светодиодная лампа на 4 Вт своими руками


    Всем уже известны светодиодные технологии, и как они могут сберегать энергию (а энергия нынче дорога!). Вот я и подумал поставить всё на полупромышленный масштаб — и дома прибыток, и на даче всё в порядке. Во-обще, дача у меня оснащена электроникой по-полной. И хотя мне приходиться платить по 5,45 Квт/час (СНТ) я никогда не вылезаю за 250 руб. (хотя постоянно пользуюсь электродуховкой). Ну, ладно, хорошо прелюдий, пора приступать к материалу.

    Лампочка, которая попала мне в руки, была нестандартная — всего внутренний ø40 мм, так что мои бы платы не подошли.

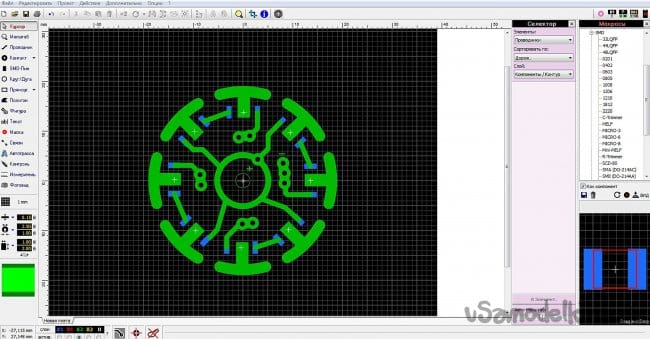

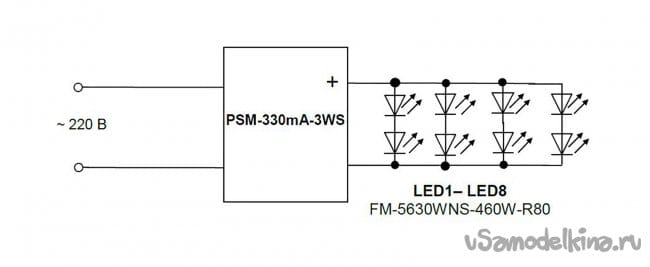

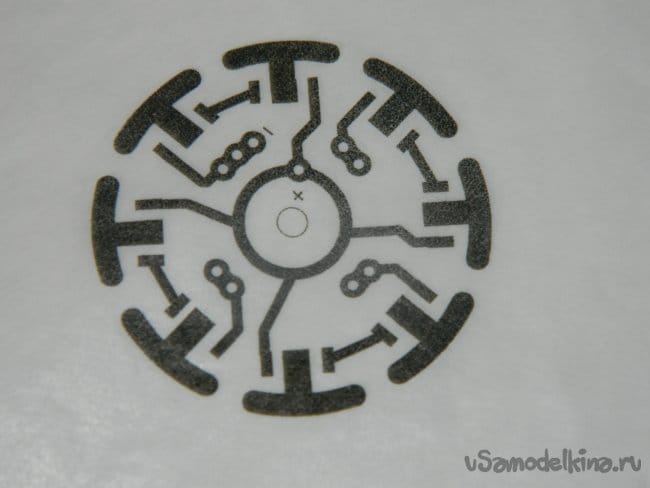

    Я решил делать сам. Набросал схемку, нарисовал её Layout


    Дважды распечатал её, чтобы не было пробелов.

    Печатал на обыкновенной кальке — чтобы она не заминалась пришлось сделать конверт из плотной бумаги.

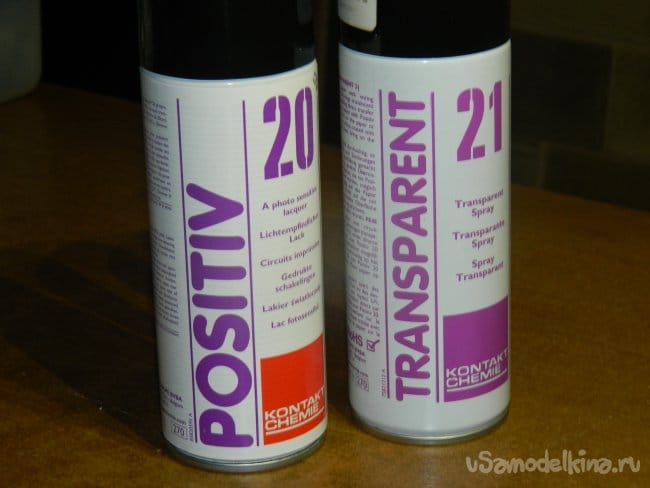

    Далее дело пошло быстрее — пришлось съездить в «Чип и Дип» и купить (дорогущие!) компоненты, без которых нельзя было обойтись — POSITIV 20 даёт светочувствительную плёнку, а TRANSPARENT 21 — делает бумагу прозрачной (удобно, если печатать с журнал — высыхает и никаких следов не остаётся).

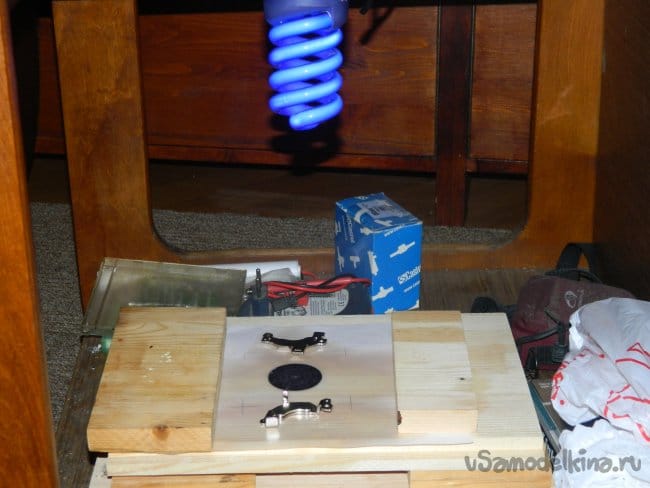

    Перед этим надо хорошо подготовить плату. Я взял самую мелкую шкурку и обрабатывал Сифом под тёплой водой (где-то вычитал в Интернете, и по совету прожёг рисунок платы промышленным феном). Плата обработалась прекрасно — вода растекалась по ней, но не смывалась. Обработал POSITIV 20 и, после просушке в духовке при температуре 100°C в течение 40 мин., поставил на засветку под ультрафиолетовую лампу.

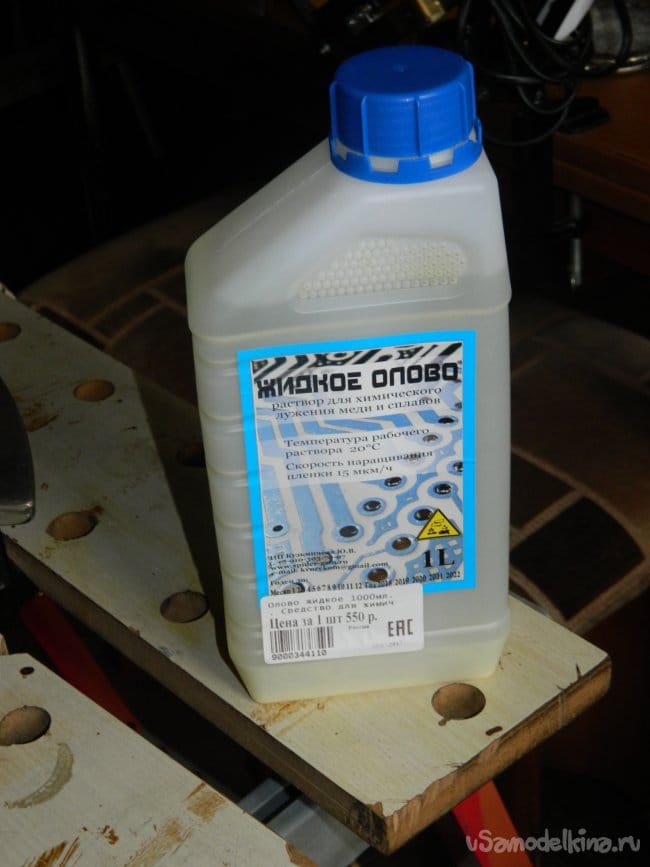

    Далее я купил «жидкое олово», чтобы не лудить паяльником,

    и поместил в него на 1 час.
    Так как выдерживают светодиоды max 150 мА, а материал платы стеклотекстолит, решил не рисковать, а дать половину мощности.

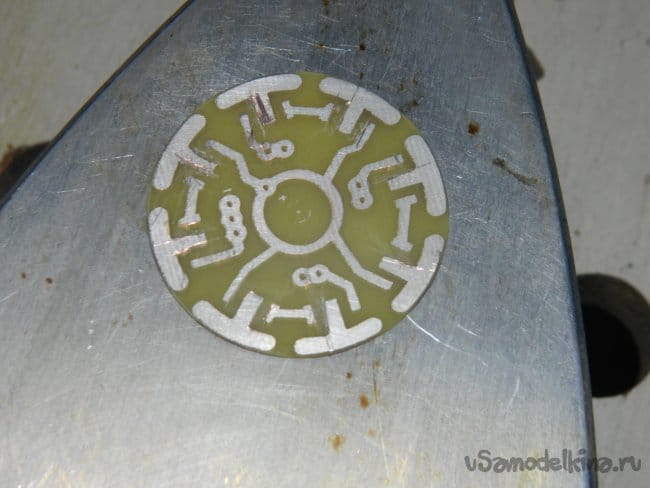

    Вот что получилось после всех травлений и "купаний" в "жидком олове" - красотища! Кстати, хорошая вещь для самодельщика - не надо лудить платы паяльником. Это существенно ускоряет процесс (а за час можно и чайку попить).

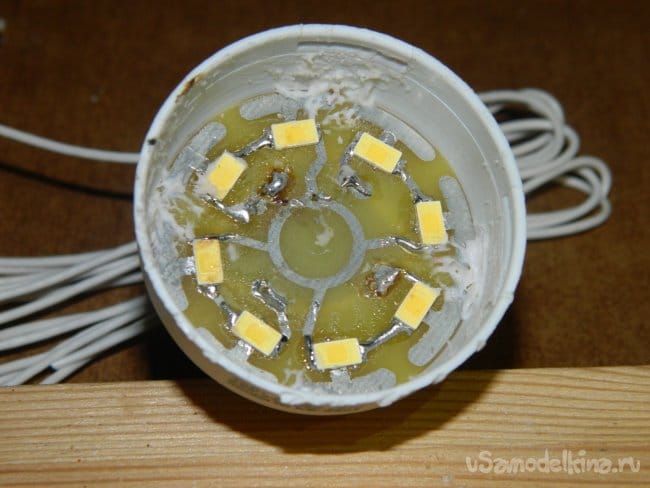

    Далее напаял по освоенной мной уже технологии (на утюге) светодиоды.

    Распаял внизу проводники и закрепил плату в корпусе на «жидкие гвозди».

    Потом поставил стекло (вырезанное из какой-то коробке от чего-то там) и закрыл крышку. Стекло слегка замотировал.
    Получилась лампочка, которая выдаёт порядка 350 лм, а светит, кажется, ярче, потому что тепловая температура 4200 К.
