Я уже много сделал светодиодных ламп на основе энергосберегаек. Некоторые из них были собраны на основе готовых блоков, другие — полностью самодельные. Все они у меня исправно работают дома и на даче.

Но тут я столкнулся с китайской лампочкой, у которой выгорело, по-моему, всё. Светодиоды не прозванивались, блок питания отсутствовал. Во-общем, полная фигня. Лампочка была заявлена как 7-Вт-ная.

Разобрать её не составило труда: плафон бал на защёлках, а цоколь лампы просто откручивался. Центральный провод был отломан.

И тут я подумал, что если применить светодиодные пластины по 30 светодиодов 5630-0,5 ? Благо таких у меня было много (когда-то купил на Али). Светодиодов тоже хватало (купил на Али за копейки). Светодиоды были с тепловой температурой 4000 К.

Самое сложное (для меня) было пропаять центральный контакт, потому что он был из алюминия. Пришлось ехать в «ЧИП и ДИП» и покупать специальный флюс и припой.

Я решил, что он ещё не раз пригодиться, и деньги я потратил не зря. (Действительно, скоро мне пришлось паять ещё несколько ламп, где центральный контакт был из алюминия).

Далее в дело пошли пластиковые вводы для электричества. Подобрав необходимого диаметра трубку, я отпилил её в размер (бормашинкой с отрезным диском) и запилил пазы под углы квадратной профильной трубы 20х20 мм из алюминия (которая должна была служить радиатором). Затем вклеил горячим клеем внутрь патрона.

Драйвер я взял готовый PRD-420mА-3-4WS c такими характеристиками: Uвх=90-260 VAC; Uвых=8-12 VDC; Iвых=420 mA; размеры — 22,5x16x14 мм. При таком драйвере я могу подсоединить четыре пластины по три светодиода параллельно. Ток через каждую ветвь будет течь 105 mA, что не будет нагружать лампу (напомню, максимальный ток через эти светодиоды – 150 mA).

Размер драйвера вполне позволял ему после зажатия в термоусадку поместиться внутрь радиатора.
Далее в дело пошёл утюг (достался от бабушки), который я использовал, как термостол.


Паял на пасту для трафаретной печати.
[/center]
Нарезав кратно 3-м светодиодам пластину, я напаял на них светодиоды. Пластины клеил на термоклей «Радиал».


Получилась следующая вещь.

Затем дело техники — закрепить радиатор в патроне, распаять все провода и закрыть лампу.

Лампа получилась около 4 Вт (по расчётам). Но светит очень ярко, благодаря качественным светодиодам.

(Снято с уменьшенной экспозицией)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельная светодиодная матрица 8х8 пикселей, 100х100 мм

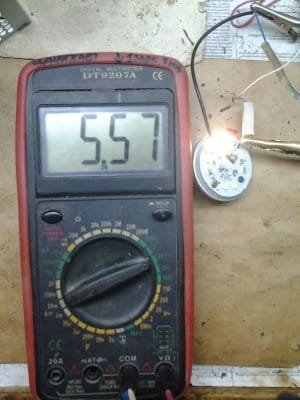

Мини-лампа 0,6 Вт на светодиодах 5630-0,5

7.3
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
4.3
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
4
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 5.22 из 10 (голосов: 3 / История оценок)

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
17 комментариев
maxi.mus Автор
Мой флюс и припой паяет и медь, и нержавейку, и бронзу и многое другое. Только паяльник нужен минимум 60 Вт.
R555

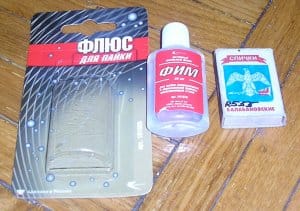

Я недавно прикупил себе флюс ФИМ, вот он

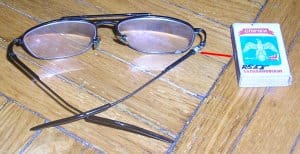

Для пайки алюминия, бериллиевой бронзы, нержавеющей стали. Доволен результатами. Например, починил очки. У них переломилась дужка с самом неудобном месте. Что за сплав или металл - неизвестно. Не мог припаять ни с канифолью, ни с паяльным жиром, ни с ортофосфорной кислотой. А с этим флюсом спаял играючи good xaxa
