снято с уменьшенной экспозицией

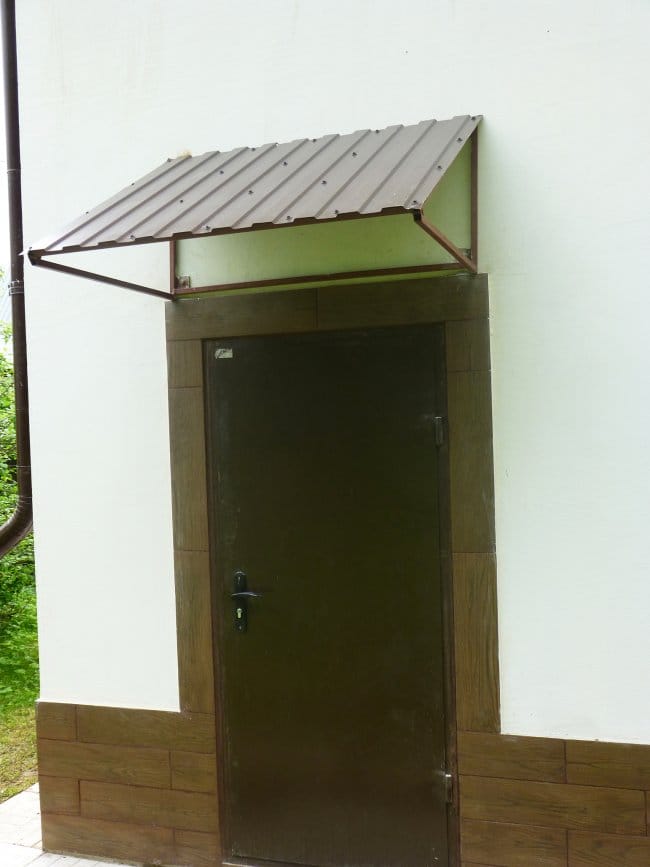

Данная лампочка будет мне служить на даче перед входом в гараж – подключу её под козырьком над дверью и соединю с датчиком освещённости.
Хоть она и небольшой мощности (где-то около 3-ватт), но света будет хватать, чтобы вечером или ночью зайти в гараж. Это предусмотрено конструкцией, в основу которой положены светодиодные линейки на светодиодах 5630-0,5.
Что понадобится:
1. Корпус от неисправной энергосберегающей лампочки.
2. Линейная алюминиевая плата.
3. Термостол или старый утюг с регулировкой температуры.
4. Светодиоды 5630-0,5.
5. Паяльная паста для трафаретной печати.
6. Драйвер.
7. Паяльник.

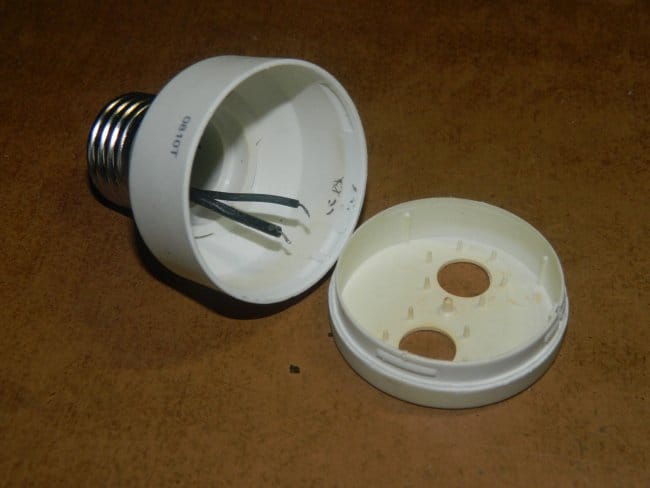

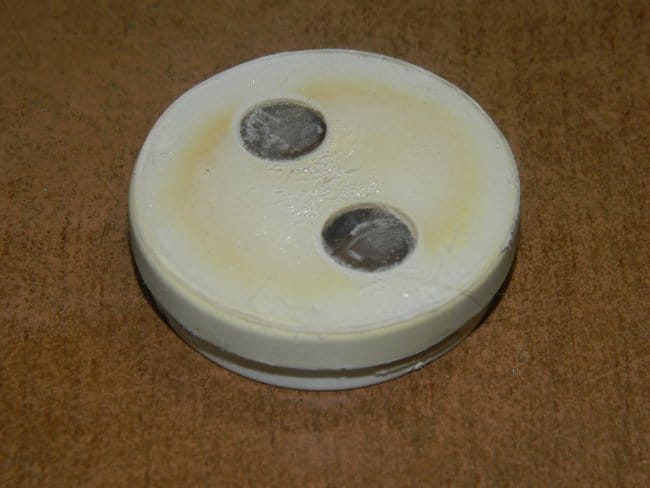

Как и всегда я использовал только корпус от энергосберегайки – он разбирается очень просто (соединён на защёлках). Единственное, что я сделал, это срезал приливы на крышке — мне нужна ровная поверхность.

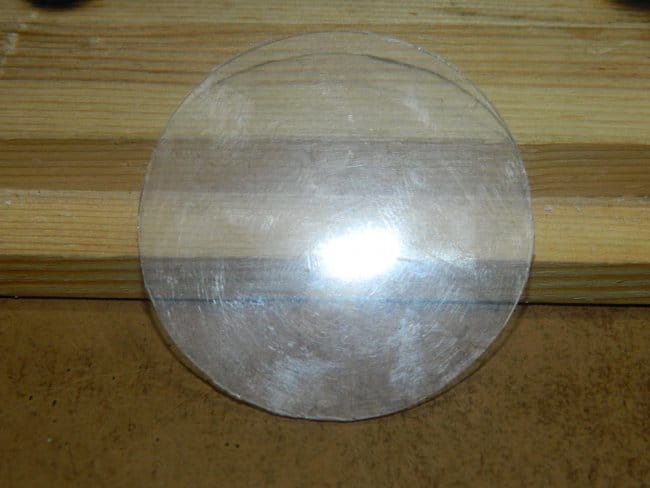

Дырки в крышке мне будут мешать, поэтому я вырезал кружок из оргстекла от коробки под компакт диски.

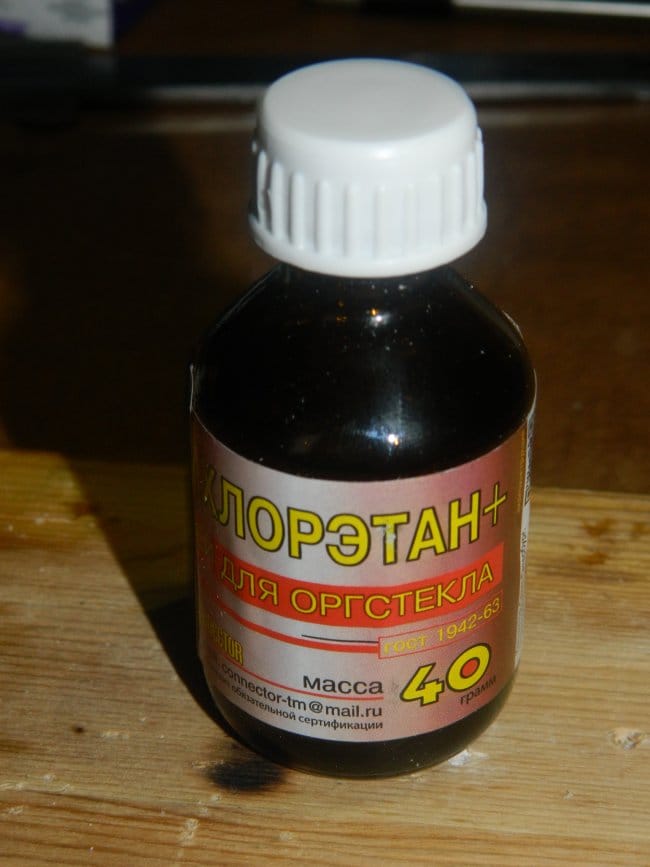

У меня был дихлорэтан, но, к сожалению, он был не подготовлен к склейке. Пришлось добавить в него стружку оргстекла и ждать, пока она раствориться.

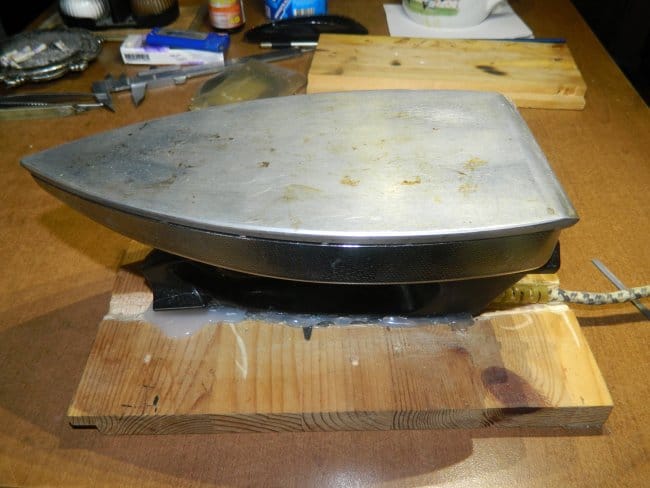

Пока клей готовился, я занялся распайкой светодиодов. Термостол у меня уже был готов (“бабушкин” утюг).

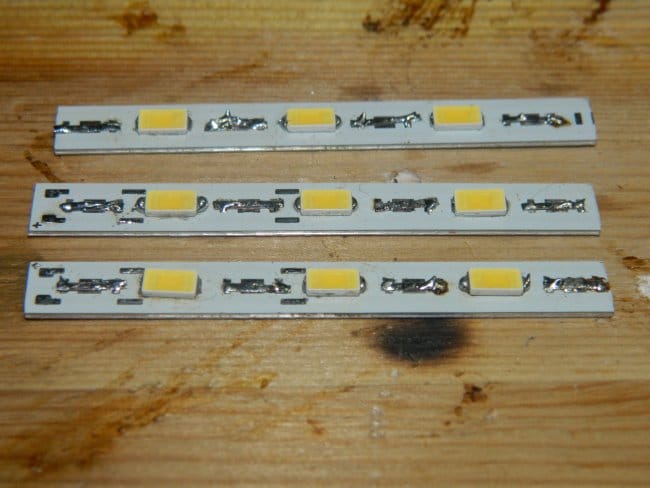

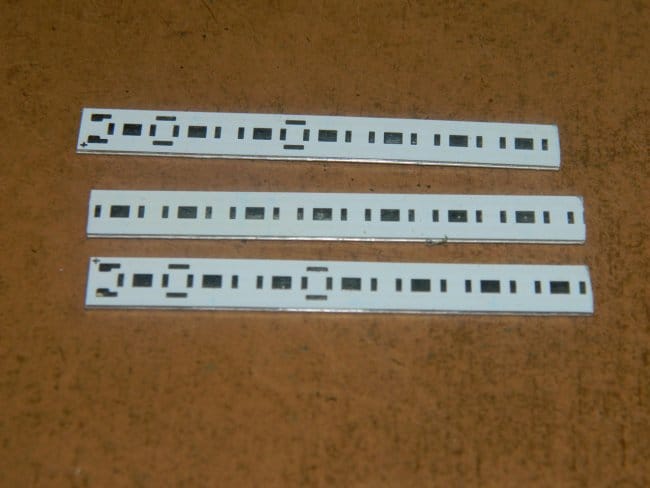

Для светодиодов я использовал алюминиевые линейные платы на 30 светодиодов, соединённых последовательно, купленные на распродаже по 5 руб. за штуку (покупал, когда делал подсветку книжного шкафа в кабинете). Разрезал плату по три светодиода с пропуском через один для лучшего охлаждения. Таким образом, я использовал всего одну плату.

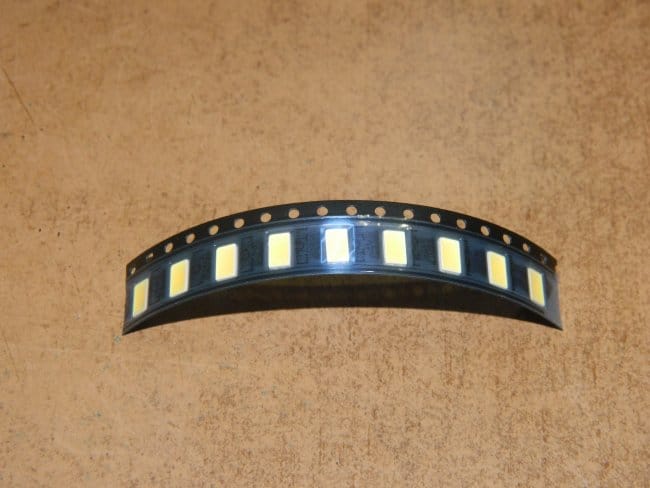

Использовал светодиоды FM-5630WNS-0,5 c T = 4600 K, которые покупал ещё на eBay где-то по 1,5-2 руб./шт. (по-моему, Тайвань).

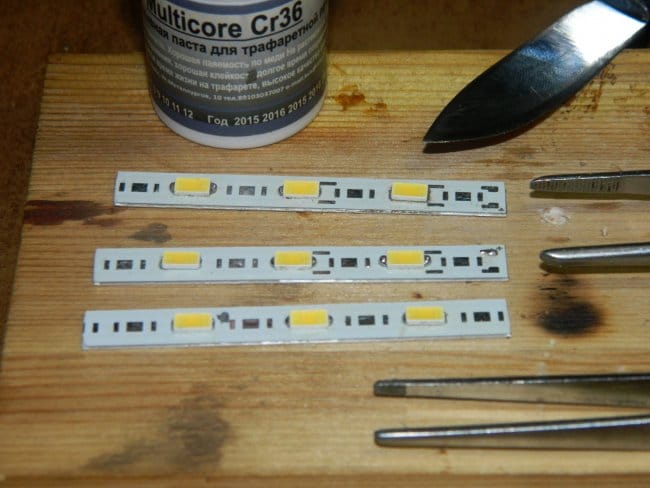

Распаял светодиоды и заполнил пустые промежутки катанкой из одножильного медного провода.
К этому времени у меня “поспел” клей, и я приклеил кружок из оргстекла к крышке.

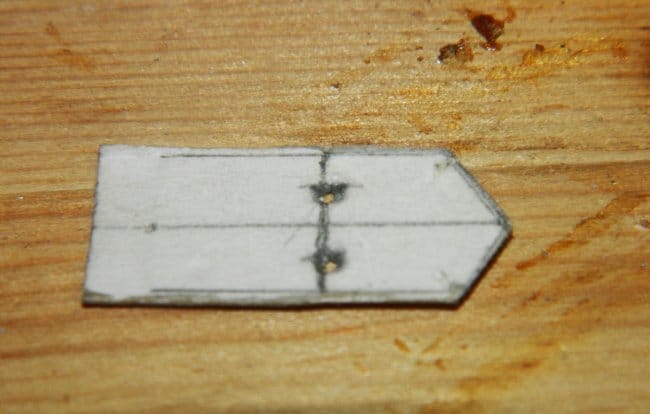

Затем из тонкого картона я сделал что-то наподобие кондуктора.

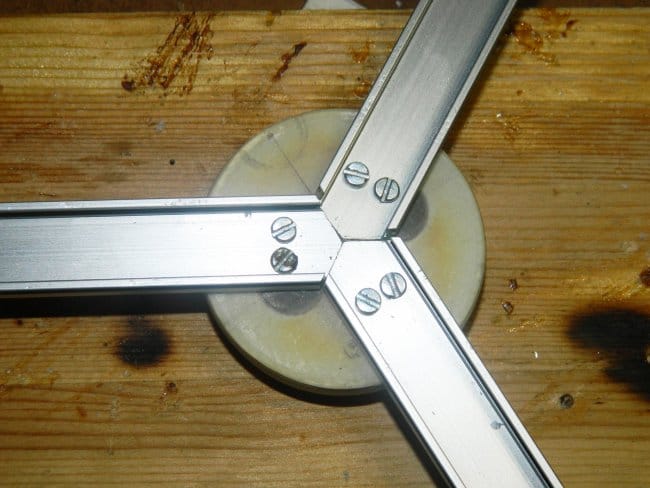

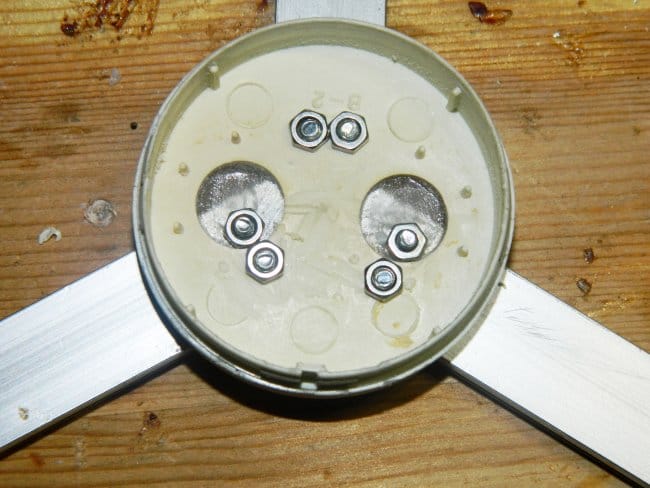

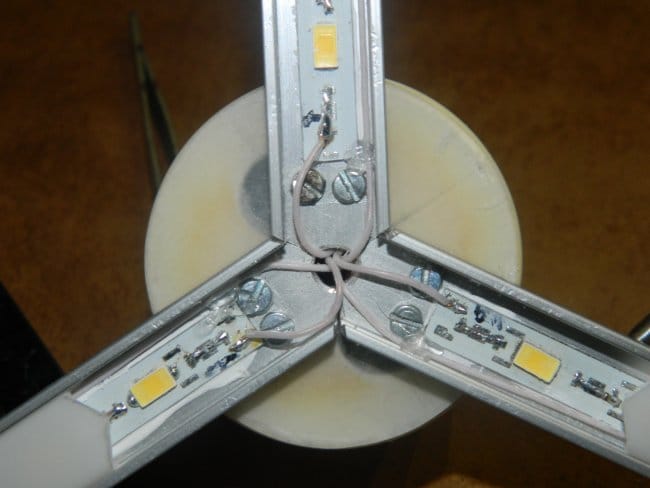

По нему я разметил отрезки светодиодного профиля и с помощью бормашины с отрезным диском запилил их под 120°. Потом закрепил их на крышке с помощью винтиков М2,5 мм и гаек.

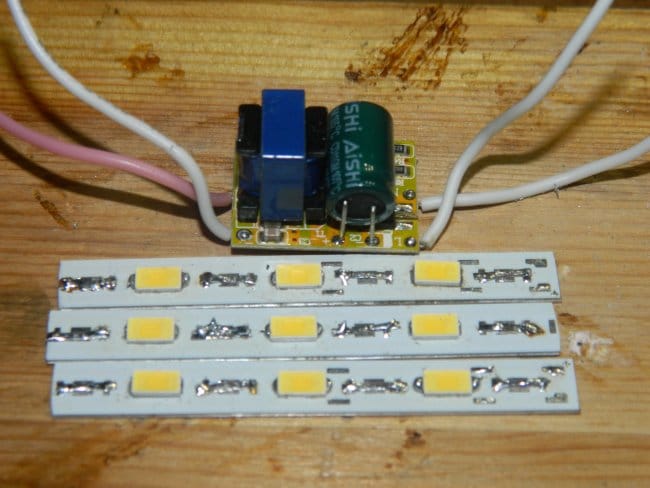

В качестве источника тока использовал ШИМ-драйвер PSM-330ma-3WS (тоже покупал давно на eBay, не помню почём, но дёшево) со следующими характеристиками: Uвх.= 90-260 VAC; Uвых.= 8-11 VDC; Iвых.= 320-330 mA. В драйвере присутствует защита от короткого замыкания на выходе, а также есть гальваническая развязка.
Таким образом, при параллельном соединении 3-х плат я получаю в каждой ветви ток порядка 106-110 mA (по расчётам), что вполне достаточно (максимальный ток через эти светодиоды составляет 150 mA).

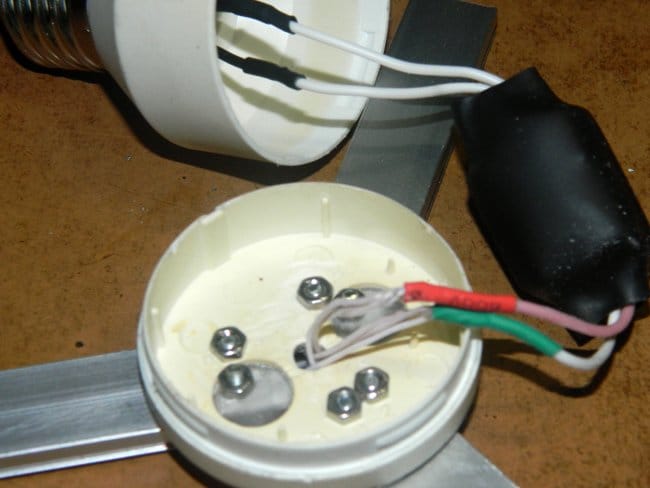

Монтаж вёл проводом МГТФ сечением 0,17 мм². Подпаял провода к линейкам, просверлил отверстие в центре крышки и вывел провода через него внутрь. Затем, соблюдая полярность, подпаял их к выходу драйвера, а входные провода драйвера подпаял к цоколю лампы. Все соединения изолировал с помощью термоусадочной трубки. Драйвер тоже поместил в термоусадку.

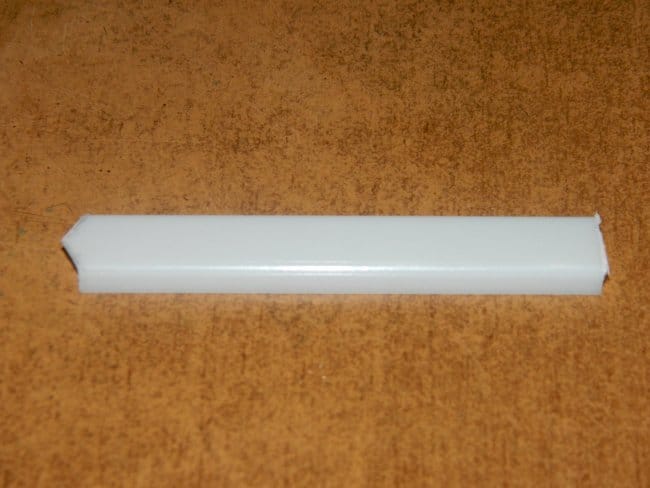

Потом занялся экранами. У меня оставались несколько обрезков от экрана – их я и использовал (всё пошло в дело, а жена трындела: выкинь-выкинь!). При помощи того же кондуктора я разметил экраны и также запилил бормашиной под 120°. Экраны точнёхонько встали на место.
Осталось только посадить линейки со светодиодами на теплопроводный клей “Radial”, что я и сделал. Провода внутри профилей закрепил клеящим пистолетом. Всё готово!
Нет только заглушек на торцах профиля – за ними надо ехать в магазин. Хоть он и в моём районе, но закрыт из-за COVID-19, а заказывать доставку через Интернет дорого – я узнавал где-то 350 руб. (и это при копеечной стоимости самих заглушек!). Я просто оставил экраны вровень с профилем на будущее, когда это всё закончится.
В общем, получилась неплохая лампа для дачи - дёшево и сердито. Патрон у меня на даче есть (кривой) — как раз под козырёк. Попаду на дачу, обязательно поставлю.
