    Подсветка для клавиатуры ноутбука

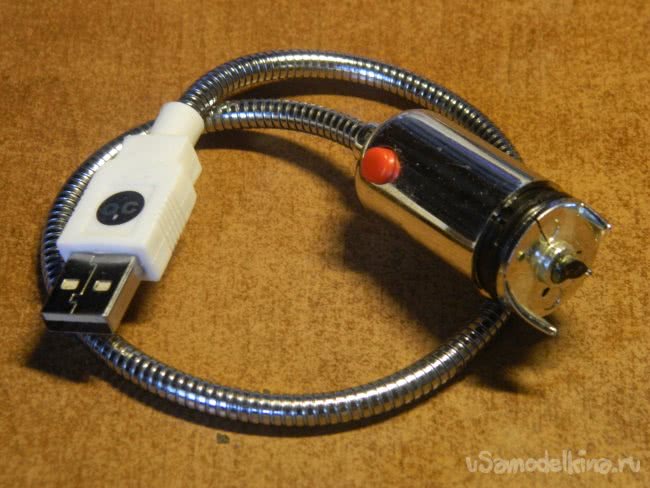

    Достался мне как-то сломанный гаджет для ноутбука — персональный вентилятор: лопасти сломались, светодиод, который в нём стоял, куда-то делся. В общем, как объяснил мне бывший хозяин, никчёмная вещь. Но в нём осталось самое ценное — гибкая ножка с USB разъёмом и корпус с кнопочкой включения.


    И я подумал, а что если использовать его для подсветки ноутбука — практически уже готовая вещь? Я видел подобные китайские девайсы по 270-350 руб., но душила "жаба" отдать такие деньги фактически за побрякушку. И ещё мне не нравился свет в китайских подсветках: то слишком яркий какой-то (видимо, светодиоды стояли с тепловой температурой 6000-7000 К), то узкий и направленный (слишком были утоплены в корпус гаджета).

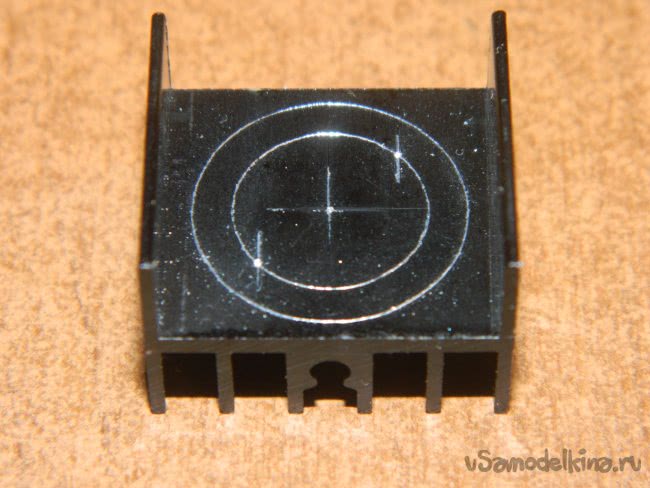

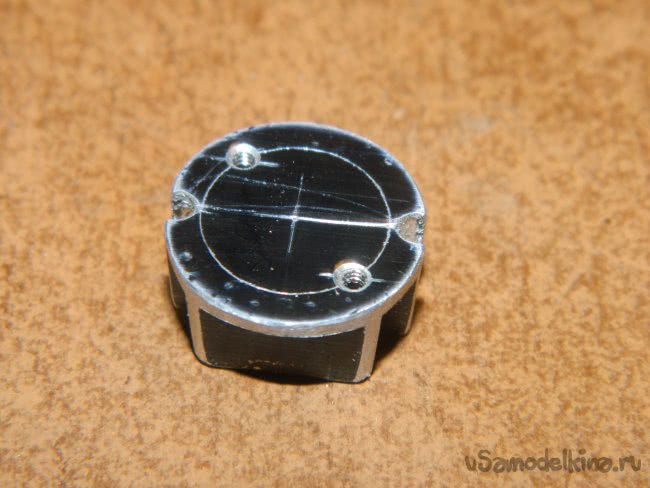

    Размер внутренностей гаджета был - Ø18 мм. Покопавшись в загашнике, нашёл подходящий радиатор — HS 202-20 размерами 20х23х16. Начертил балеринкой окружности ø18 мм и ø13,2 мм с общим центром. На внутренней окружности отметил отверстия под одиночную плату для светодиода “emitter”, засверлился сверлом ø1,5 мм и сделал резьбу М2. Потом бормашинкой обработал радиатор по внешнему кругу и довёл его напильником. Сделал боковые канавки под провода и посадочную поверхность обработал мелкой шкуркой.

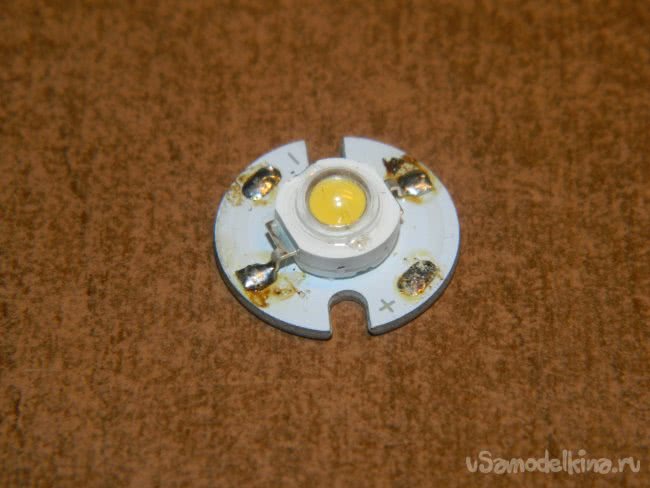

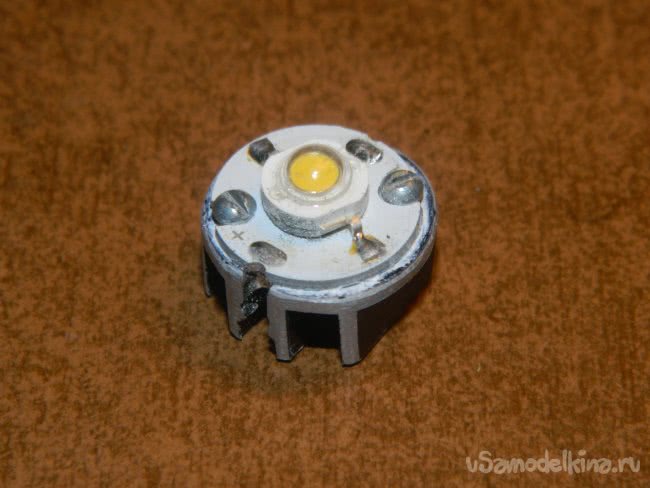

    В качестве источника света использовал трёхваттный светодиод LED-003W-13C-210-220LM-B-P с тепловой температурой 4500 К. Светодиод посадил на термопасту КПТ-8 и припаял на плату ø16 мм. Плату прикрепил к радиатору через КПТ-8 винтами М2. С излучающим модулем закончил.

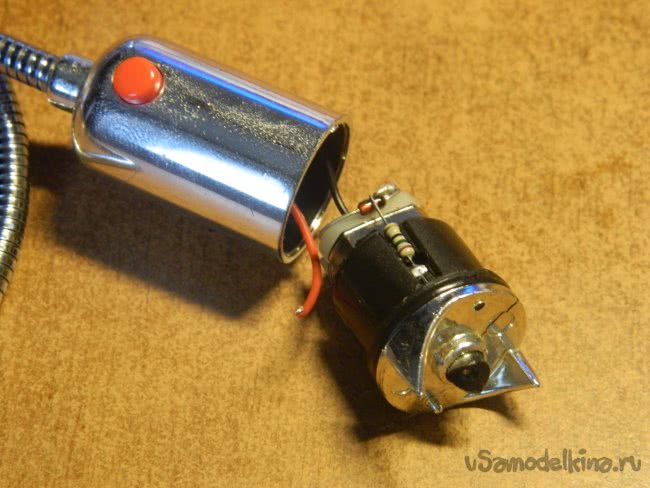

    При подключении к проводам последовательно поставил резистор 20 Ом, ограничивающий ток через светодиод до 200 mA.

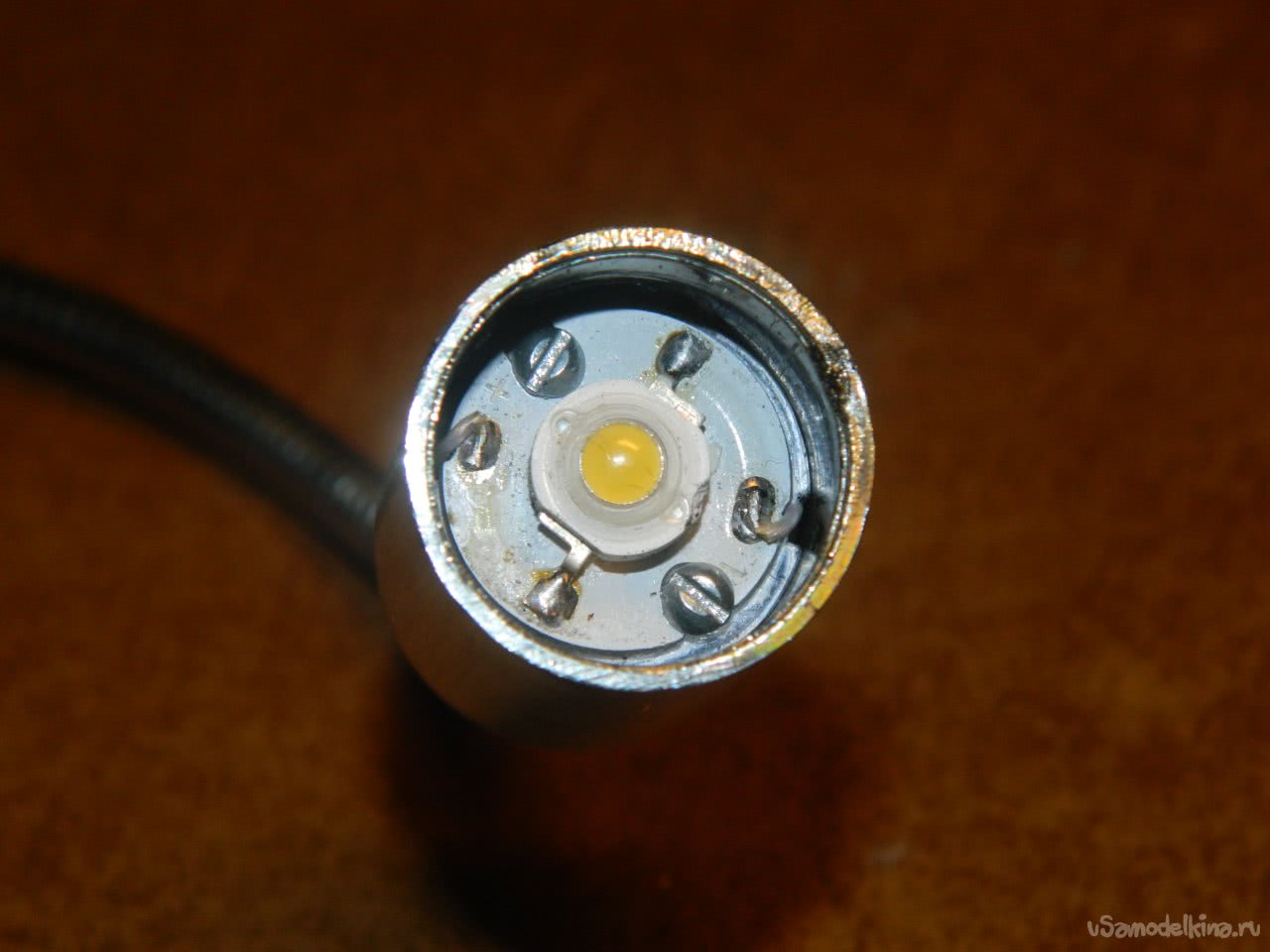

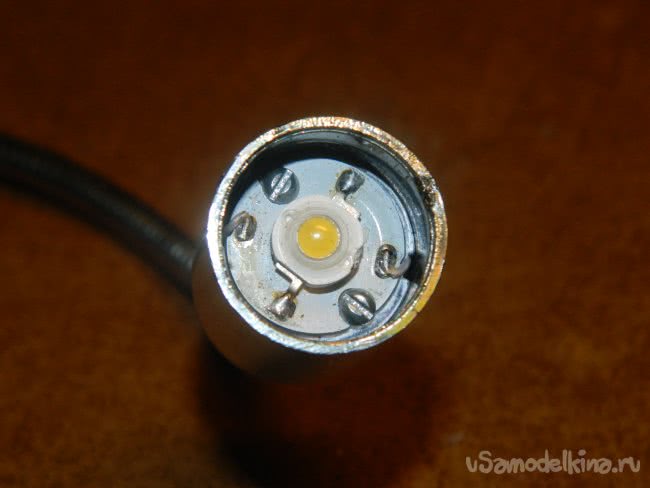

    Потом поставил модуль в корпус и, воткнув обломок зубочистки, его зафиксировал.

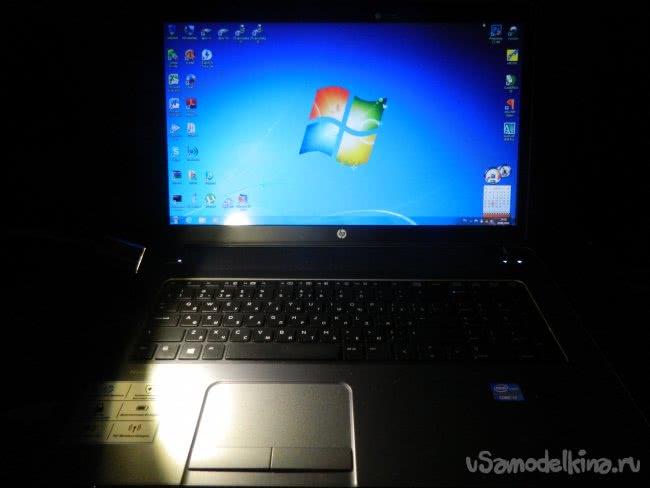

    Девайс готов, потратил на него от силы часа полтора. Светильник хоть “мал, да удал”! Клавиатуру освещает полностью, оставаясь при этом холодным.
