    Стационарный ПК из ноутбука в деревянном корпусе


    Всем здравствуйте!
    Так вышло что, корпус моего ноутбука (HP pavilion g7 2330 sr) не выдержал проверку временем, отломался угол,
    где крепится кронштейн крышки с дисплеем, а попытки найти новый за адекватную цену не увенчались успехом.
    Б/у корпусов целых тоже нет т. к., у всех ломается этот угол. В итоге было принято решение делать из ноутбука стационарный ПК.

    Корпус ноута выкинул сразу. DVD привод, аккумулятор, дисплей и клавиатуру выставил на продажу. В итоге
    от ноутбука осталось: материнская плата, жесткий диск HDD и антенна wi-fi. Чтобы немного подбодрить
    родные комплектующие, взял еще SSD на 120гб под систему. Чтобы подключить HDD к разъему DVD привода,
    заказал на Али маленький переходник.

    Так как по работе я имею дело с деревом, корпус решил делать из фанеры. Чертежи делал в программе CorelDraw,
    т. к. резал фанеру на лазерном станке.


    По размерам корпус получился 33х27х11см. В толщину корпус сделал побольше, потом хочу поставить еще один кулер или полностью заменить родную систему охлаждения. Сам корпус вырезал из фанеры толщиной 6мм, а декоративные элементы из фанеры 4мм. На все детали ушло два листа фанеры примерно 50х50см, а общая длина реза составила почти 42 метра.


    Корпус склеивал клеем Момент по дереву.



    Плату к корпусу крепил на болтах, чтобы не резать дырки в корпусе, вырезал из дерева небольшие шайбы и в них впрессовал гайки.


    Чтобы также закрепить на стенке корпуса жесткие диски, вырезал детали из акрила. После примерки платы
    и дисков, приклеил шайбы с гайками к стенке корпуса.



    С кнопкой включения не стал ничего мудрить, шлейф у нее короткий, поэтому прикрутил ее к стенке корпуса под материнской платой, и просверлил дырку в стенке.


    Антенну Wi-Fi вырезал под размер верхней стенки и приклеил на двухсторонний скотч.


    Разъем питания в ноутбуке находился с другой стороны от всех остальных разъемов, я хотел чтобы все разъемы были с одной стороны, поэтому провод питания пришлось удлинить.


    С другой стороны остался еще один USB порт, его я решил оставить внутри корпуса, к нему подключу блютуз приемник для клавиатуры и мышки.

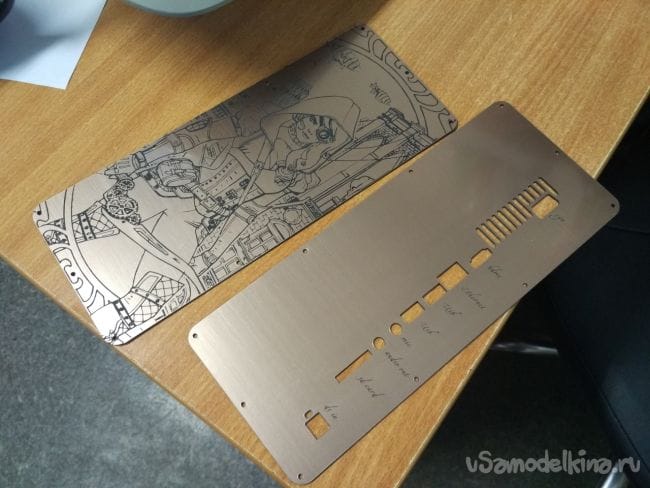

    Далее пришлось попотеть с подгонкой отверстий под разъемы. Несколько пробных трафаретов из картона и все было готово, чтобы вырезать оставшиеся стенки. Вырезал так же на лазерном станке из пластика 2мм толщиной для гравировки, ну и сделал гравировку для красоты.

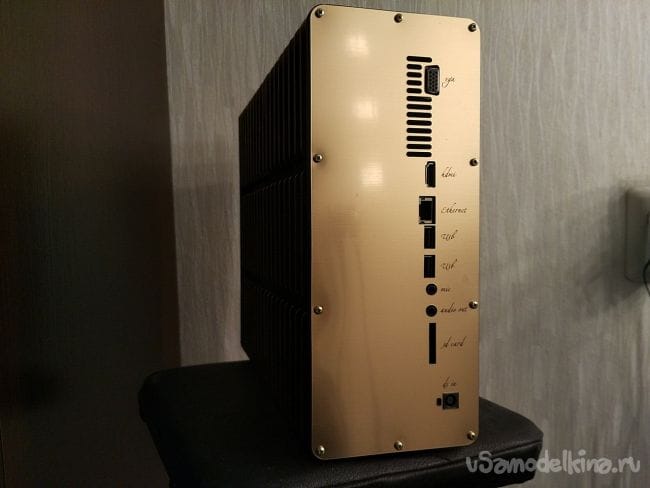

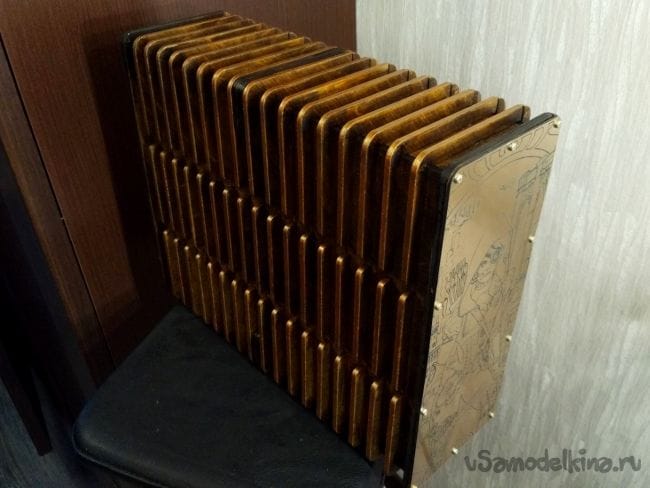

    Дерево тонировал морилкой, а торцы покрасил акриловой краской цвета бронза. Ну и в итоге вот что получилось.
