Всем Доброго дня или вечера!
В данной статье хочу представить портативное зарядное устройство с возможностью регулировки выходного напряжение от 12 до 35 v
Данное устройство изготавливалось для зарядки ноутбука,но также можно использовать и для других устройств, таких как мощных светодиодов.

Принцип работы:
3 последовательно включённых аккумулятора (18650) выдают 12 v далее стоит dc-dc повышающий модуль
повышающий от 12 до 35v и нагрузкой до 150 w (150 w при условии принудительного охлаждения).
Тумблерами выбираются режимы соединения аккумуляторных батарей (ПОСЛЕДОВАТЕЛЬНО,ПАРАЛЛЕЛЬНО)

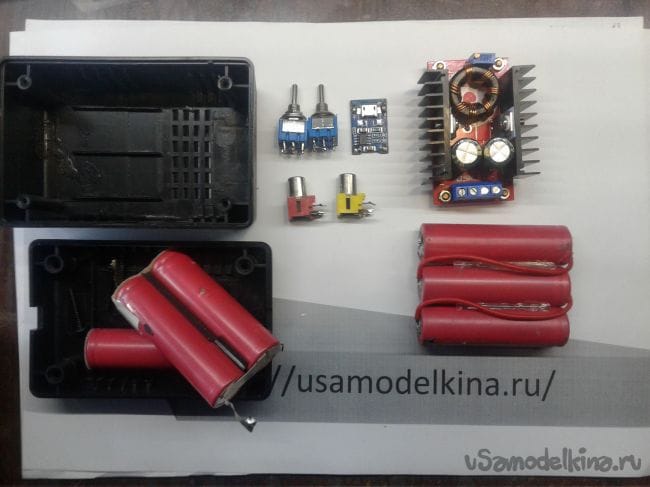

Для изготовления нам потребуется:
Бюджетный Power bank для ноутбука!

1) Корпус
2) Тумблер 6 PIN (ON-OFF-ON) 2-шт
3) RCA гнезда 2-шт
4) Аккумуляторы 18650 3-шт
5) Плата заряда Li-ION на чипе TP4056
6) Повышающий стабилизатор
7) Мультиметр
8) Паяльник,олово,флюс
9) Провода
10) Дрель
11) Термоклей

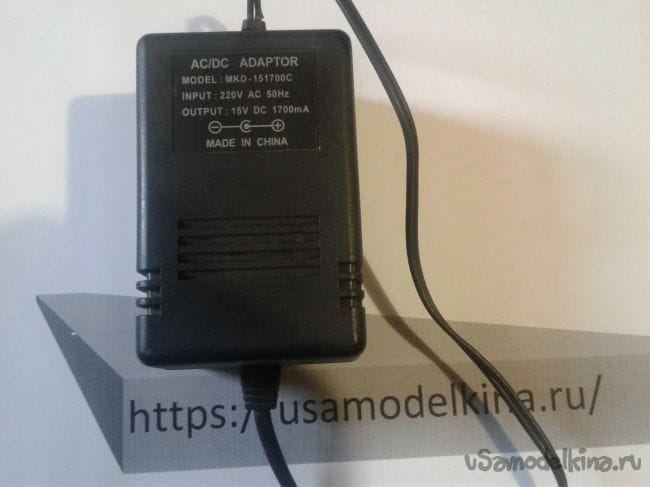

Корпус я взял от старого блока питания

Бюджетный Power bank для ноутбука!

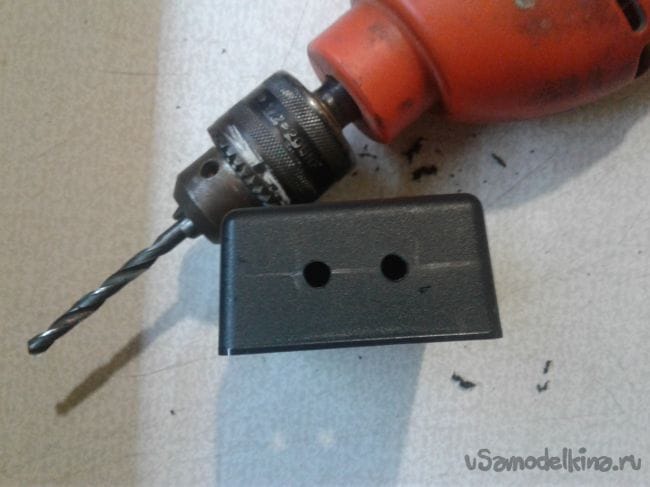

Размечаем отверстия под тумблера и сверлим

Бюджетный Power bank для ноутбука!

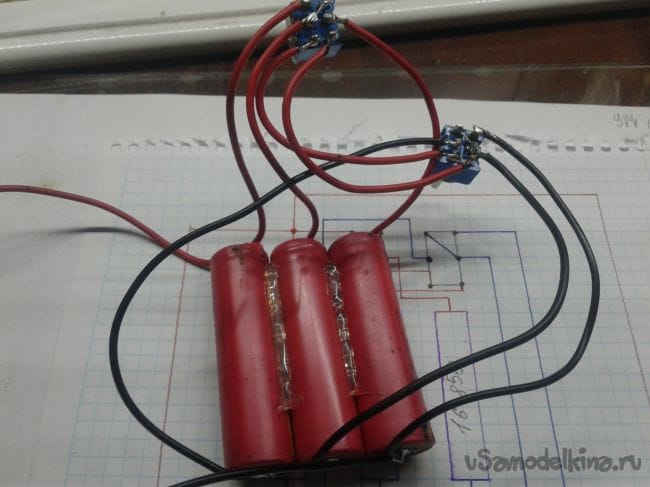

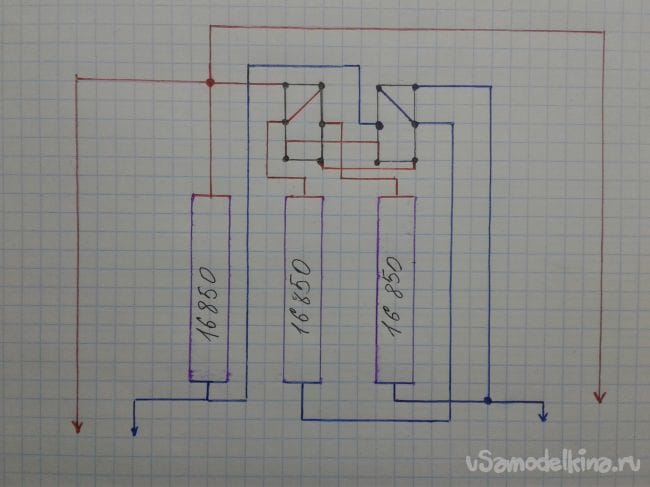

Дальше всё спаиваем по схеме

Бюджетный Power bank для ноутбука!

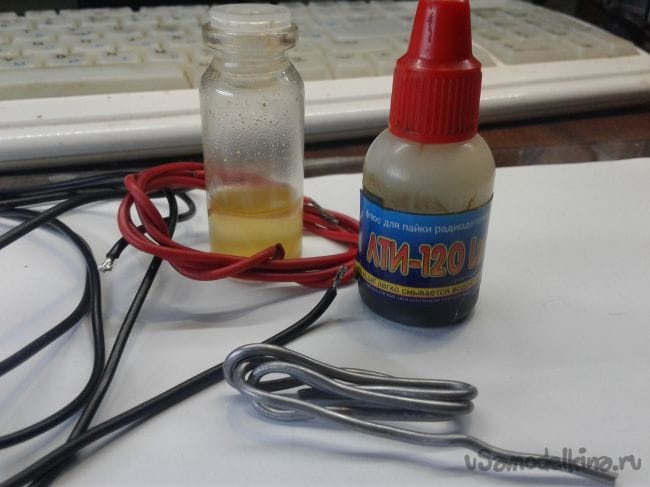

Провода были взяты от компьютерного блока питания

Бюджетный Power bank для ноутбука!

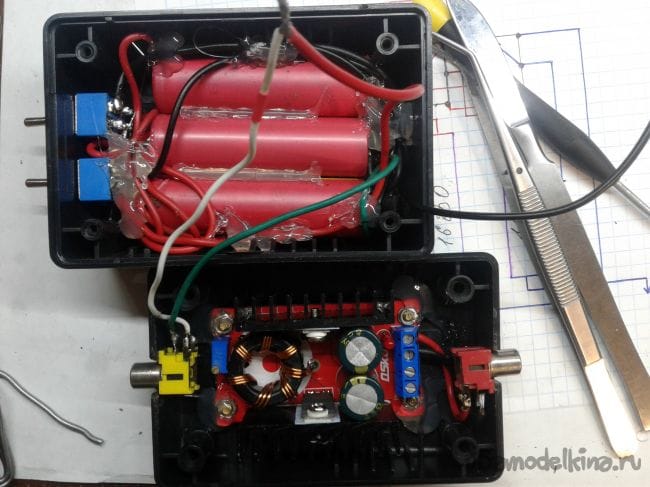

Вот так должно получится

Бюджетный Power bank для ноутбука!

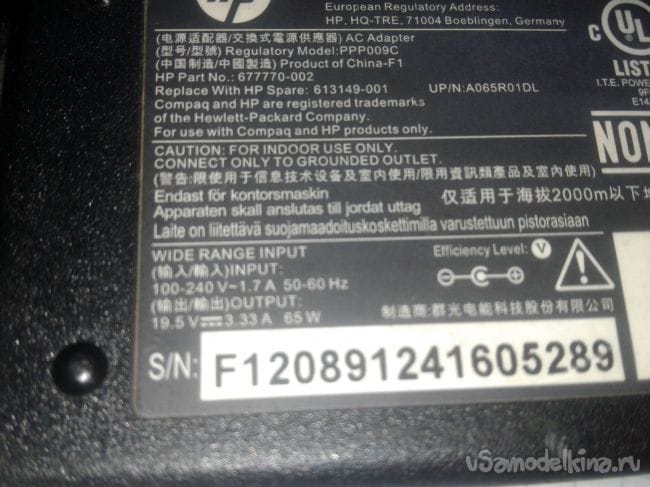

Так как для ноутбука необходимо 19 v 3.5a

Бюджетный Power bank для ноутбука!

Необходим повышающий стабилизатор

Бюджетный Power bank для ноутбука!

Преобразователь был куплен в Китае и имеет следующие характеристики:
Входное напряжение - 10...32 В.
Выходное напряжение - 12...35 В.
Выходной ток до 6 А.
Входной ток до 10 А.
Выходная мощность при естественном охлаждении - 100 Вт.
Выходная мощность при обдуве - до 150 Вт.
КПД до 94%.
Ток холостого хода - 25 мА.
Размеры - 6.5 х 5.5 х 2.5 см

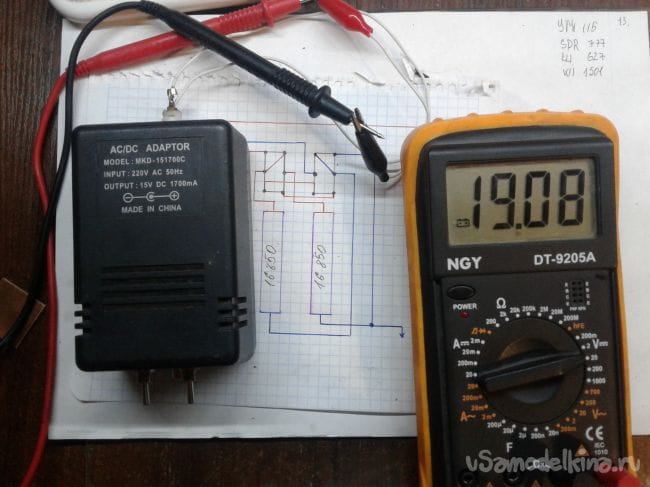

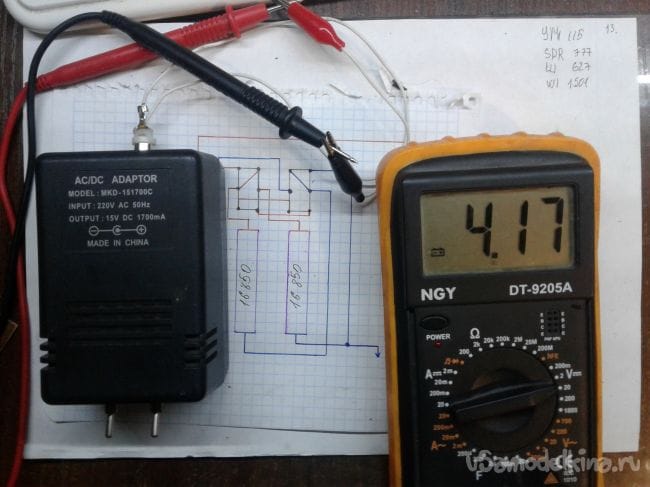

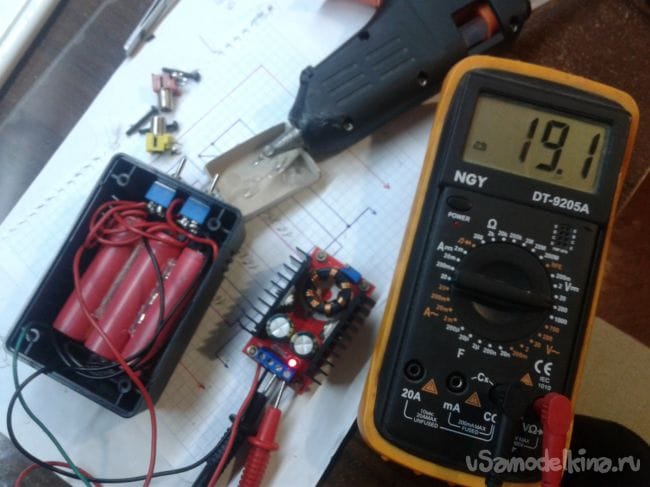

Перед сборкой в корпус всё необходимо проверить и настроить

Бюджетный Power bank для ноутбука!

Бюджетный Power bank для ноутбука!

Итог:
В итоге мы получаем зарядное устройство с двумя выходными напряжениями 19 v и 4,1 v при желание можно в корпус добавить USB гнездо с повышающим модулем и в итоге получить уже два в одном.
Бюджетный Power bank для ноутбука!

Бюджетный Power bank для ноутбука!

Демонстрация работы:
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
10 комментариев
  1. popvovka
    Повышающий преобразователь выдавит с Ваших элементов все соки, ограничения их разряда не реализовано.
    Так как элементы бу, то емкость их разная. На одно элементе будет 3.2 вольта, а на втором может быть уже 2.5 вольта.
    При токе в 3 ампера, для питания ноутбука например, устройства хватит на малое количество времени. Путь без учета подребления самого преобразователя.
    Нужно вводить контроль каждой ячейки. Желательно использовать элементы новые или одинаковой емкости.
    Это не все тонкости по данному устройству.
  2. Иван_Похмельев
    Цитата: popvovka
    Так как элементы бу,
    Это ниоткуда не следует, остальное - правильно.
  3. Иван_Похмельев
    Сумбурно описанное загадочное устройство. Как правильно отметил popvovka, аккумуляторы не защищены, на ноутбук работать сможет примерно полчаса, так что годится только для экстренных случаев непродолжительной работы.
    Непонятно, зачем два разъёма, плата заряда, для чего
    можно в корпус добавить USB гнездо с повышающим модулем
    .
    Отсутствует электрическая схема, приведена только электромонтажная схема кусочка изделия.
    И ещё раз повторю: оловом паяют посуду, а не электронику.
    1. Korolev
      Цитата: "работать сможет примерно полчаса"
      Это смотря какой ноут, может и на 5 минут не хватить, судя по фото там 19,5V, 3,33A, 65W! Надо учитывать что при подключении подобного АКБ к ноуту с разряженным аккумулятором, данный АКБ должен не только питать ноут, но и заряжать его аккумулятор, а они не всегда извлекаемы.
    2. Korolev
      В дополнение к уже сказанному. При повышении напряжения на выходе преобразователя в 1,625 раза, во столько же раз (а, учитывая КПД преобразователя, то и больше) увеличивается потребляемый от банок ток, долго они не проживут.
  4. popvovka
    Может из-за простуды туплю, но как понять?
    Цитата: Иван_Похмельев
    Это ниоткуда не следует, остальное - правильно.
    1. Иван_Похмельев
      Задам вопрос по-другому: где автор пишет, что применяются б/ушные аккумуляторы?
      1. popvovka

        Данная фото ответит на вопросы. 18650 парами сварены и отвод как в ноутбучных, изоляция из бумажного скотча... На фото как раз 6 штук со стандартной акб ноута.
        Фото не отображается. В общем фото после надписи "Для изготовления нам потребуется:"
        1. Иван_Похмельев
          Скорее всего, Вы правы, хотя, использование аккумуляторов из разобранного блока ещё ничего не говорит о сроке их использования: могло быть так, что после какого-то времени эксплуатации ноута его владелец поменял блок аккумуляторов, но вскоре ноут вышел из строя, и он отдал его на разборку.
  5. popvovka
    Иван_Похмельев,
    Думаю мы об этом не узнаем))
    Если не увидим дату изготовления элементов, но то уже другая история.
