    Портативное зарядное устройство из адаптера прикуривателя



    Портативные зарядные устройства в последнее время пользуются большой популярностью. Связано это с увеличением количества носимых устройств, а также их необходимости в повседневной жизни. Каждому известно, что любой носимый гаджет имеет свойство разряжаться в самый неудобный момент и в самом неудобном месте. Решением проблемы с зарядом может стать портативное зарядное устройство или Power bank, изготовлению которого посвящен данный обзор.

    Начнем с просмотра авторского видеоролика



    Для изготовления Power-bank-а нам понадобится:
    - 3 аккумулятора от старого мобильного телефона;
    - провода;
    - адаптер для прикуривателя машины;
    - выключатель;
    - клеевой пистолет;
    - изолента;
    - корпус;
    - штекеры от блока питания компьютера.

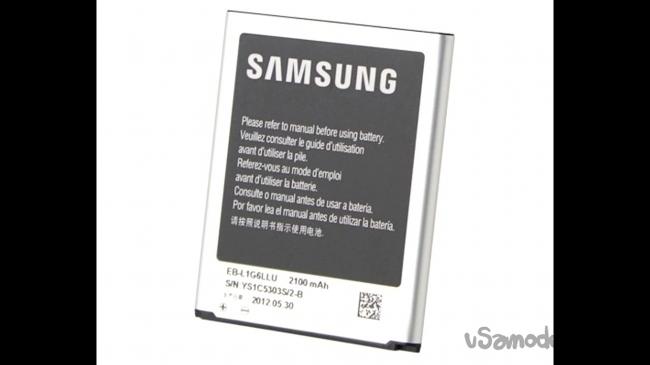

    По словам автора идеи, в большинстве способов изготовления переносных зарядных устройств используются аккумуляторные батарейки типа Крона, что неэффективно, поскольку такие батарейки имеют очень малая емкость. Автор использует два аккумулятора по 2100 мАч и одну в 1200 мАч. Все они по 3.7 вольт. Отметим также, что в качестве корпуса автор использует обычную коробку, которую можно заменить любым другим удобным материалом.

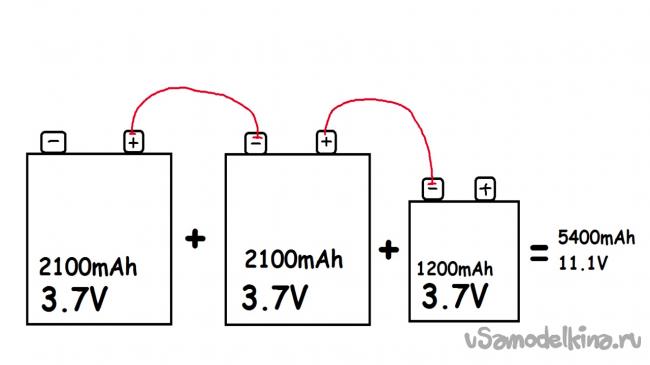

    Из трех батареек нужно сделать одну мощную, соединив их последующим образом, как показано на чертеже ниже. В результате этого получится один аккумулятор емкостью 5400 мАч. Такая батарейка также будет выдавать 11.1 вольта, что вполне достаточно для создания переносной зарядки для телефона.

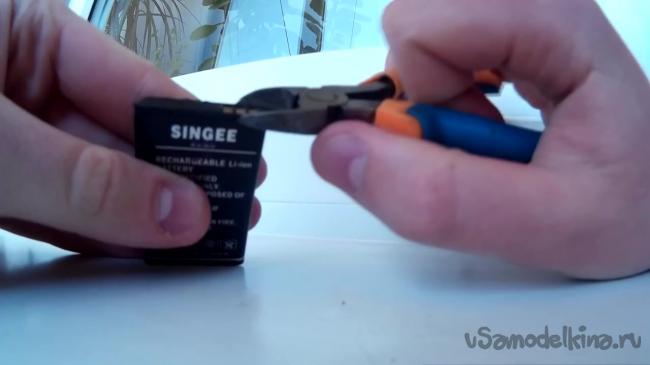

    На большинстве аккумуляторов для мобильных телефонов присутствует 3-4 контакта. Это не контакты самой батарейки, а контакты платы, которая находится на самом аккумуляторе. Для облегчения работы нужно снять плату. После этого на аккумуляторе останется два контакта – плюсовой и минусовой. Именно эти контакты нужно соединить поочередно.

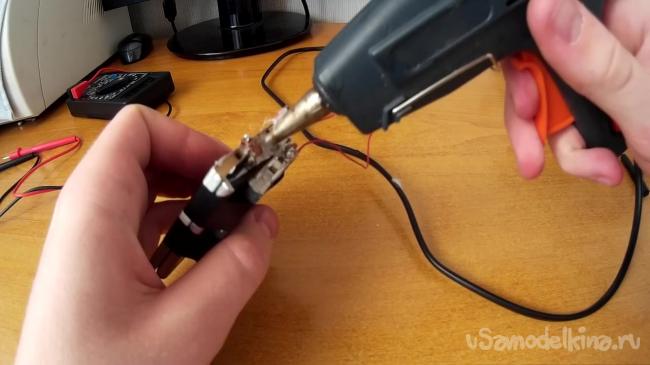

    После тщательной пайки всех контактов паяльником можно заклеить все горячим клеем. Благодаря этому провода будут держаться более надежно, и можно отказаться от использования изоленты.

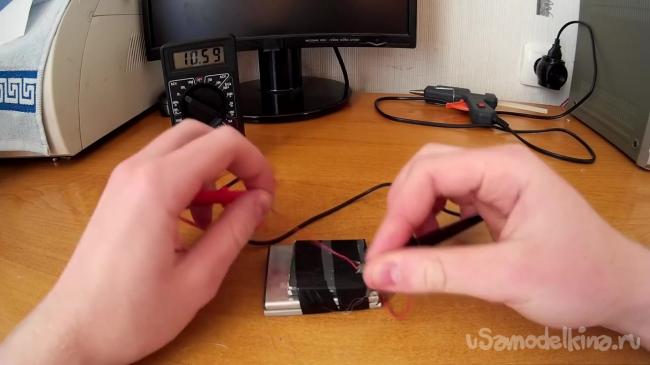

    После соединения всех контактов батарейки нужно соединить, намотав их несколькими слоями изоленты. Также необходимо проверить все тестером, чтобы обезопасить себя от возможных ошибок.

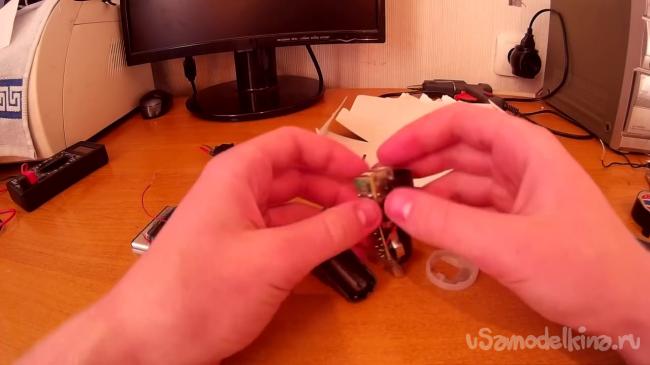

    Адаптер, который будет использован в конструкции работает от прикуривателя автомобиля, который в свою очередь выдает 12 вольт. Сам адаптер работает от 9 до 12 вольт. Разбираем адаптер.

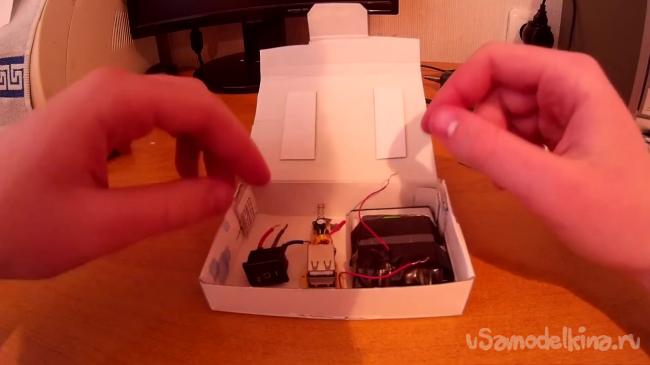

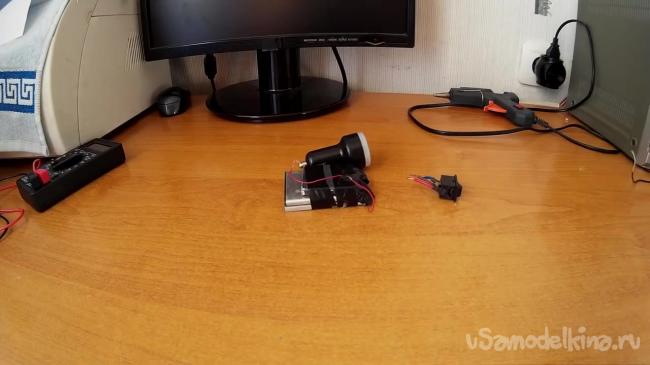

    Полученные компоненты нужно поместить в корпус. Для начала приклеиваем батарейку.

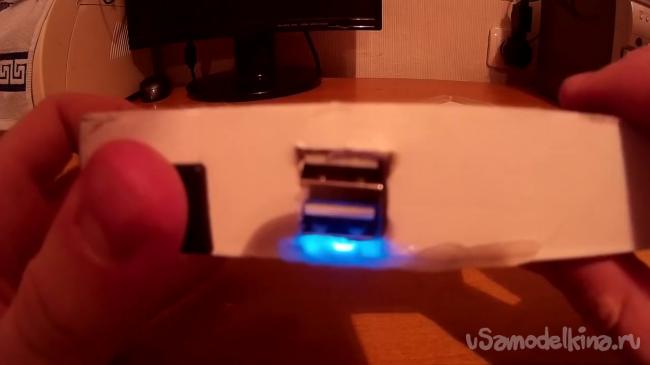

    Затем нужно вырезать отверстие для USB разъема адаптера.


    Один контакт от батарейки приделываем к адаптеру и приклеиваем сам адаптер.

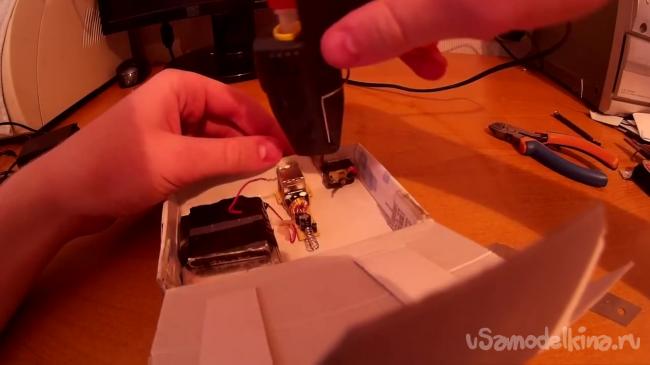

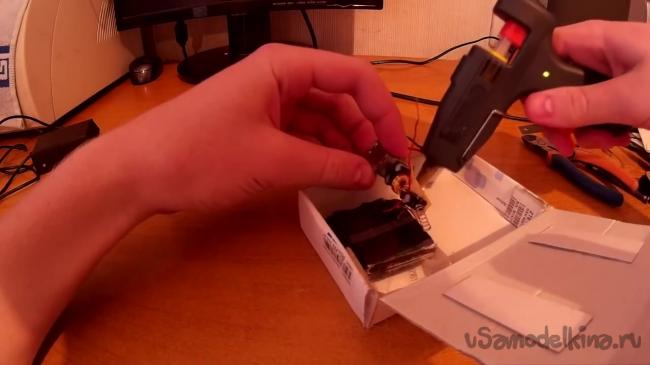

    Проделываем отверстие для переключателя, вставляем его и фиксируем горячим клеем.

    С помощью проводов подключаем выключатель к адаптеру и батарейке.

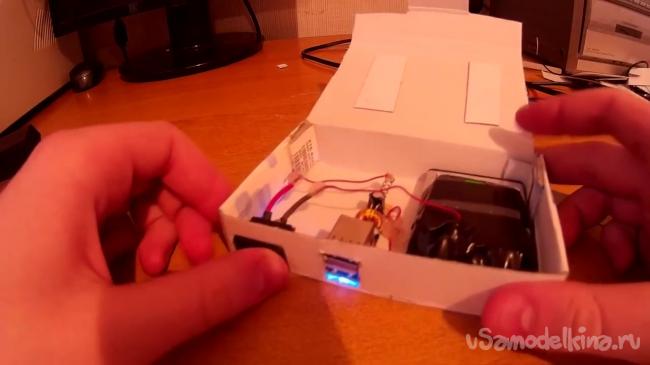

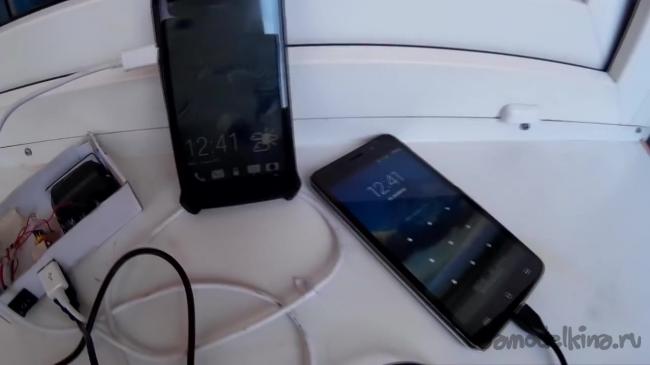

    Проверяем конструкцию на работоспособность.

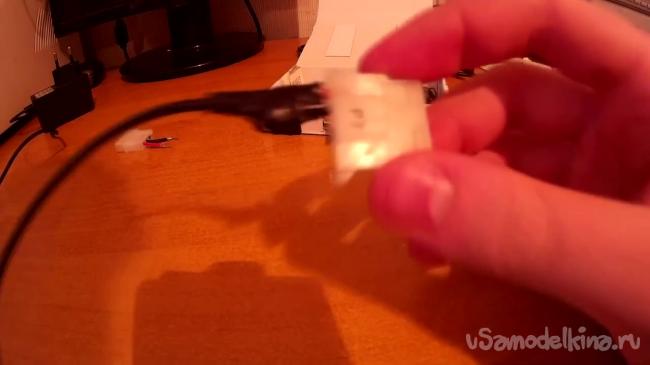

    Осталось приделать разъемы для зарядки самого зарядного устройства. Заряжать его можно от обычного зарядного устройства для телефона. Приделываем два контакта от штекера к контактам от зарядного устройства. Все дополнительно фиксируем горячим клеем и наматываем изолентой.

    Подключаем штекер напрямую к батарейке, вставляем в отверстие и фиксируем клеевым пистолетом.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Портативное зарядное устройство для мобильного телефона

    2.4
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    1.2
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    1.2
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 1.6 из 10 (голосов: 5 / История оценок)

    Добавить комментарий

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    12 комментариев
    Делаюсам
    Цитата: admin
    Я даже плюс поставил, а Вы мне минус...

    smiles Я обиделся. yes
    admin
    Да Вы что, все отлично, так держать! good
    По больше оставляйте таких полезных и информативных чудо-комментариев. Я даже плюс поставил, а Вы мне минус... cray
    Делаюсам
    Цитата: admin
    О, очередной "чудо-комментарий" от "чудо-критика" derisive

    smiles Шеф, а что не так то? Я разве добавил какой то "отсебятины"?
    Иван_Похмельев
    И, скорее всего, до заряда дело даже не дойдёт, поскольку аккумуляторы будут убиты при разряде ниже примерно 9,5 В: плат защиты-то нет, сперва "сдохнет" самая слабая, а дальше - как повезёт. ((
    Иван_Похмельев
    Жалко времени, но приходится. ((
    Решением проблемы с зарядом может стать портативное зарядное устройство…
    … в качестве корпуса автор использует обычную коробку
    Конструкция изделия совершенно не соответствует его цели.
    Начнем с просмотра авторского видеоролика…
    По словам автора идеи…
    А где автор-то? Ссылку – в студию. ;)
    В результате этого получится один аккумулятор емкостью 5400 мАч.
    Отнюдь. Ёмкость будет равна 1200 мАч.
    Такая батарейка также будет выдавать 11,1 вольта
    Отнюдь. На самом деле (9…12,6) В.
    Для облегчения работы нужно снять плату.
    Чтобы побыстрее угробить аккумуляторы?
    Именно эти контакты нужно соединить поочередно.
    Автор соединил не поочерёдно, а последовательно.
    Заряжать его можно от обычного зарядного устройства для телефона…
    Приделываем два контакта от штекера к контактам от зарядного устройства…
    Подключаем штекер напрямую к батарейке
    И вот – печальный финал: аккумуляторы будут, скорее всего, не заряжены, поскольку напряжения не хватит. А в худшем случае, при попытке применить источник более высокого напряжения, если напряжение зарядки и ток позволят, то аккумуляторы будут «убиты».
    admin
    О, очередной "чудо-комментарий" от "чудо-критика" derisive
    Делаюсам
    Цитата: Иван_Похмельев
    Согласен с Вами. Такие вредительские описания бредовых устройств, конечно, надо удалять с сайта. Одна надежда, что разумные люди не будут это "чудо" повторять.

    yes Очередное "чудо"?!
    Но, ....
    " за каждой самоделкой стоит конкретный автор (или сайт-источник) и выбор читателя за каким автором повторять, ...".
    Иван_Похмельев
    Согласен с Вами. Такие вредительские описания бредовых устройств, конечно, надо удалять с сайта. Одна надежда, что разумные люди не будут это "чудо" повторять.
    An_Mixail
    Я бы не рекомендовал использовать данную схему. Во-первых нужны 3 акб чтобы было около 12 вольт. Иначе преобразователь не сработает и телефон не будет заряжаться. Во-вторых заряжать эти 3 акб в коробке блоком питания это самоубийство. Должен быть контролер питания. Что бы при полной зарядке отключилась подача энергии. Иначе они просто взорвутся от перезаряда.
    Porter
    Mixail проблема в генах у автора идеи... Он курс физики в восьмом классе прогулял, вот и ваяет не понимая своих ошибок :(
