Ультрафиолетовая лампа для засветки фоторезиста и паяльной маски

Со временем у многих радиолюбителей при домашнем изготовлении плат возникает необходимость перехода от лазерно-утюжной технологии к фоторезистивному методу. Данный способ позволяет стабильно делать тонкие дорожки, что не всегда выходит при ЛУТе. Для такого метода требуется прозрачная пленка, принтер, утюг, кальцинированная сода и ультрафиолетовая лампа. С поиском последней у многих возникают трудности.

Как правило в магазинах электрики можно купить компактные люминесцентные ультрафиолетовые лампы, но они требуют установки в плафон и в целом довольно хрупкие. С моей точки зрения оптимальной альтернативой является использование ультрафиолетовой светодиодной ленты, наклеенной на лист пластика/дерева размещенного над заготовкой платы.

Нам понадобится:

• Ультрафиолетовая светодиодная лента

• Крышка лотка подачи принтера или фанера

• Блок питания 12В

• Одножильный алюминиевый провод

• 3д печати (совсем немного)

• 6 винтиков и гаек М3

• Разъем питания для подключения к БП

• Немного проводков, паяльник и остальная мелочь

Изготовление:

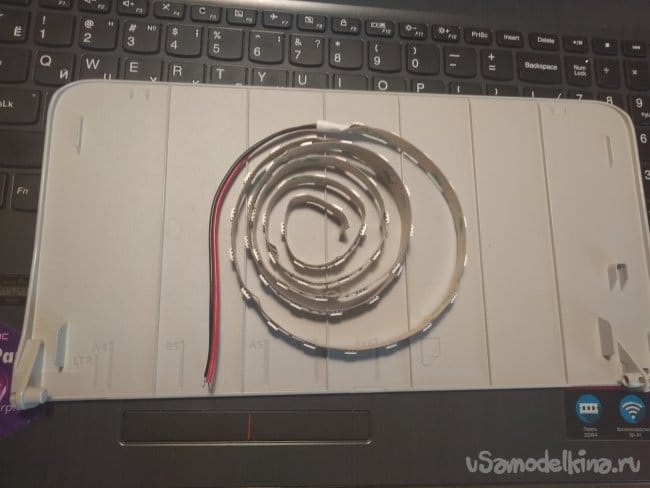

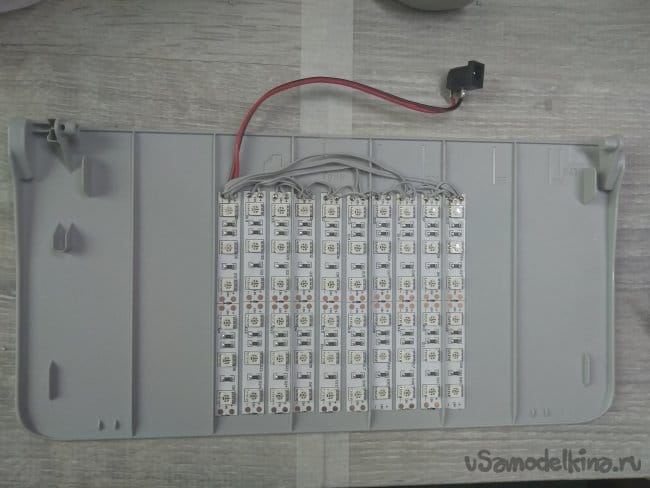

1. Для данной лампы был использован 1 метр 12 вольтовой ленты плотностью 60 диодов на метр. Светодиоды в корпусе 5050. Производитель заявляет спектр 395-405нм (не совсем ультрафиолет, но для засветки фоторезиста подойдет). В качестве поверхности для размещения ленты была взята часть лотка подачи принтера. Светодиоды за небольшой промежуток времени засветки не успевают сильно нагревается, поэтому использование пластика допустимо. На крышке удалось расположить 10 отрезков ленты по 6 диодов (10 см).

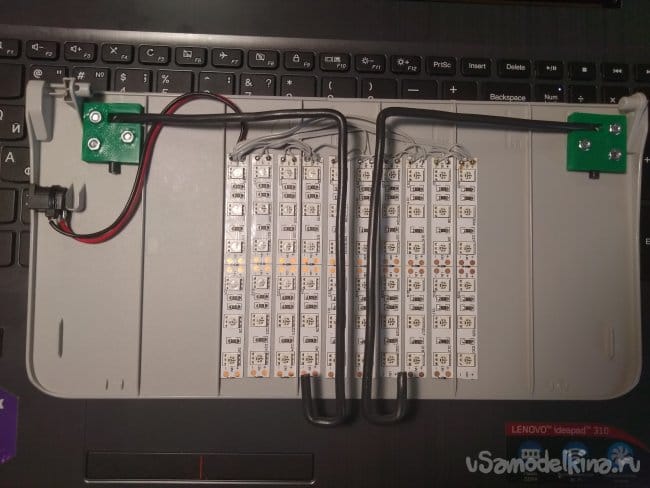

2. Отрезки ленты были соединены проводками шлейфа от флоппи-дисковода, поэтому для увеличения сечения дублировал соединения. Подключение внешнего блока питания сделал через разъем 5.5*2,1 мм, закрепленный с помощью стяжки. Этот формат часто используется в 12 вольтовых адаптерах, поэтому проблем с поиском блока питания не возникает.

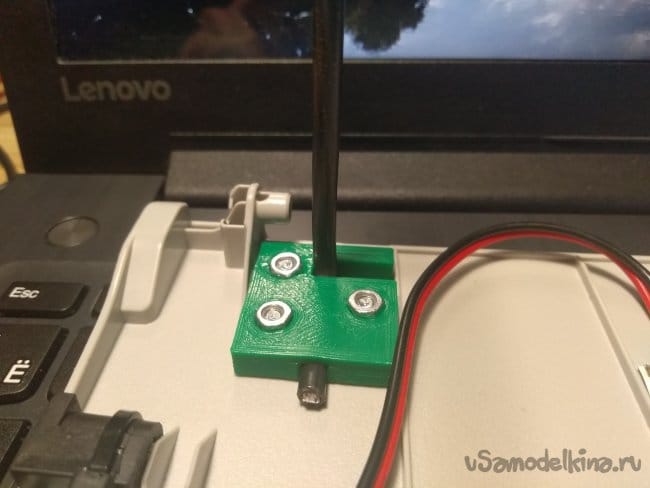

3. Для ножек использовал одножильный алюминиевый провод с внешним диаметром 4 мм. Его крепление к крышке сделал на 3д принтере: ul_led.zip [8.72 Kb] (скачиваний: 43)

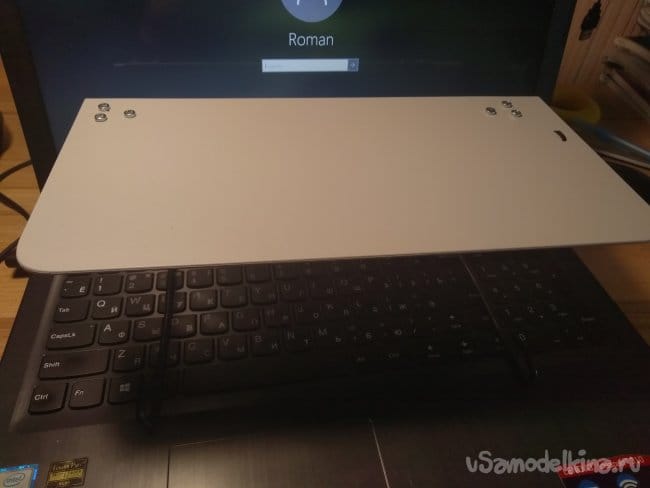

   Данный метод крепежа позволил сделать подвижное соединение, благодаря которому конструкция получилась складной и довольно компактной. Изоляция провода обеспечивает множество раскладываний без разбалтывания и предотвращает случайное складывание устройства.


   Расстояние до поверхности 10 см позволяет уменьшить время засветки и обеспечивает низкий центр тяжести на случай небольшого толчка.

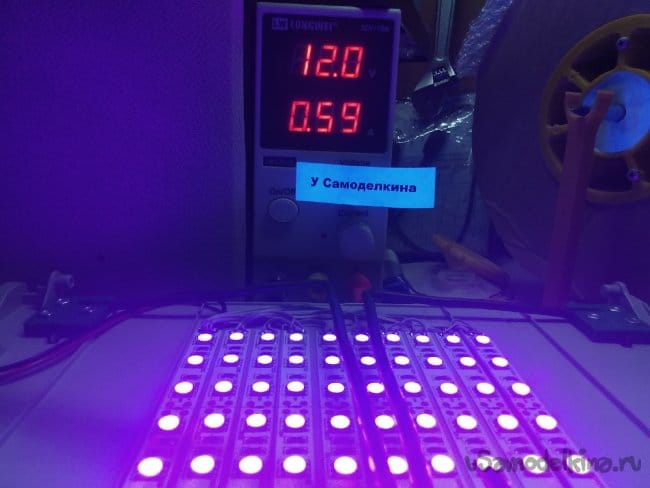

4. Подаем 12В с лабораторного блока питания для проверки работоспособности. Получаем потребление 7 Вт.

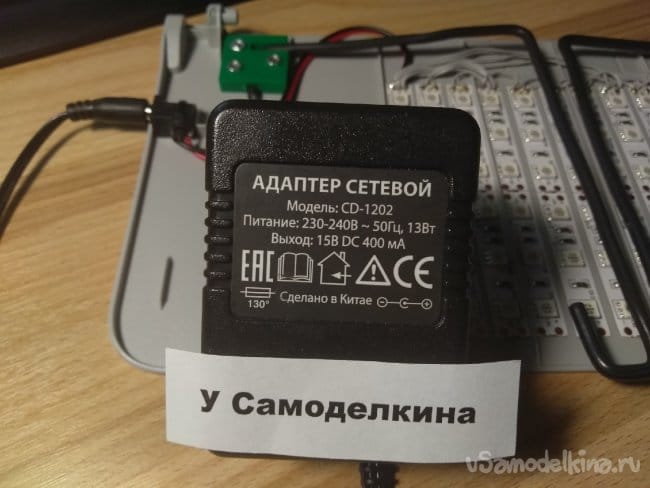

5. В качестве блока питания был выбран сетевой адаптер от шуруповерта. Он обладает компактными размерами и всегда под рукой. Мощность этого блока питания 6Вт, а напряжение 15В. Меньшая выходная мощность вызовет просадку напряжения до допустимого для ленты уровня. Стоит сказать, что этот сетевой адаптер на основе 50Гц трансформатора и не имеет защиту от перегрузки, поэтому допускает такое включение. В случае импульсных зарядных устройств, которые уже имеют защиты, надо будет искать именно 12 вольтовые источники питания.


   Замеры показали, что напряжения на выходе блока питания опустилось до 11.70 вольт, а ток составил 0.52А. Потребление 6,084Вт, что соответствует заявленной мощности адаптера. Визуально потери в яркости по сравнению с 12В не заметил.

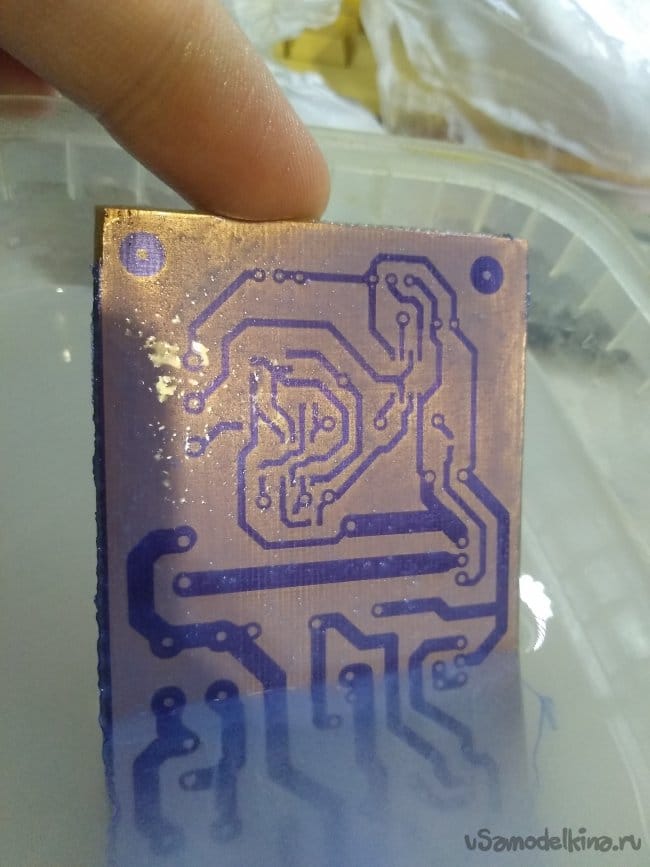

6. Лампа готова к применению. Теперь следует экспериментально определиться с временем засветки фоторезиста. После нескольких опытов остановился на 100 секундах для своей лампы. У вас время может отличаться.

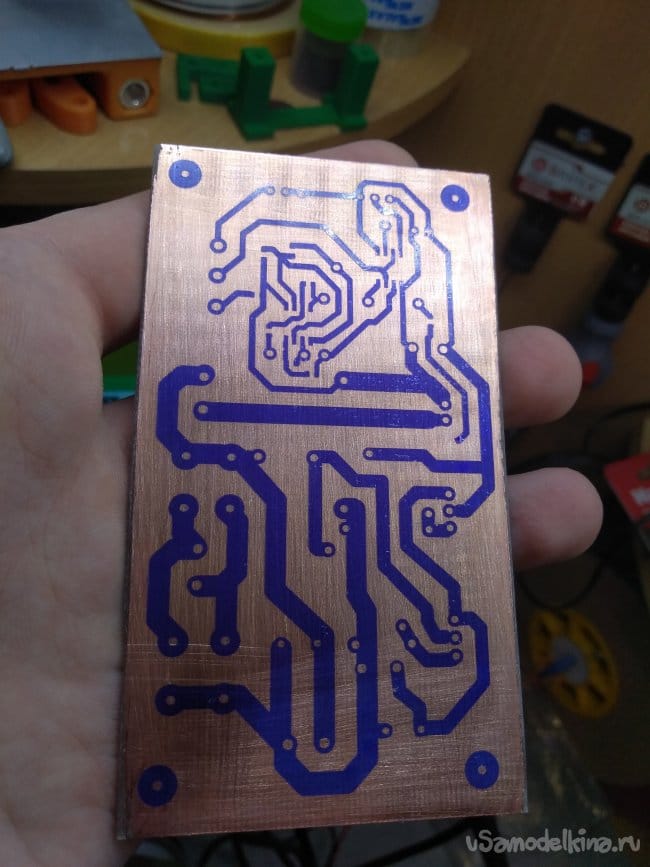

В итоге я получил компактную и не боящуюся случайных падений на пол ультрафиолетовую лампу. Небольшое расстояние до платы обеспечивает быстрое засвечивание незащищенных трафаретом участков фоторезиста. Благодаря множеству независимых светодиодных секций она вышла намного надежнее люминисцентных ламп. С помощью этой лампы сделал несколько десятков плат и в целом её эксплуатацией доволен.
