    Установка для ремонта импульсных БП

    Ремонт импульсных блоков питания имеет свои особенности. Одна из них заключается в том, что не всегда удаётся определить все неисправные детали. И тогда, при включении после ремонта, БП обычно выходит из строя окончательно. Предохранитель редко выручает.

    Существует проверенный способ избежать неприятностей. Я собрал и давно пользуюсь несложной установкой для ремонта импульсных БП. Она предохраняет от выгорания элементы блока при неполной замене всех неисправных деталей и показывает работоспособность блока.

    Установка состоит из следующих основных элементов.
    Две сетевых вилки с негодных шнуров, старый патрон с лампочкой 230 В 60 Вт, цоколь E27, розетка, паркетная дощечка, изолента и крепёж.

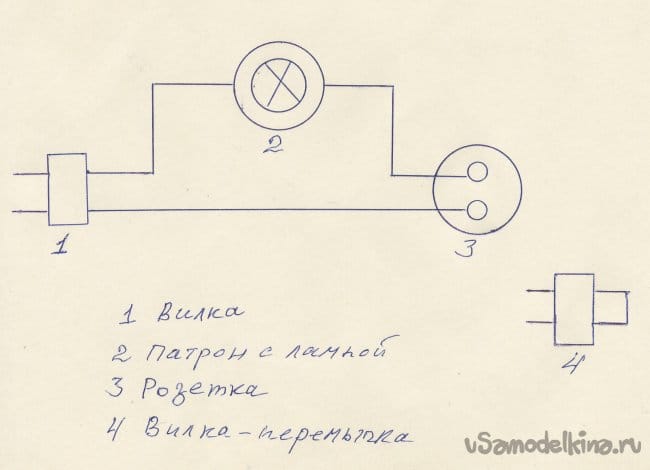

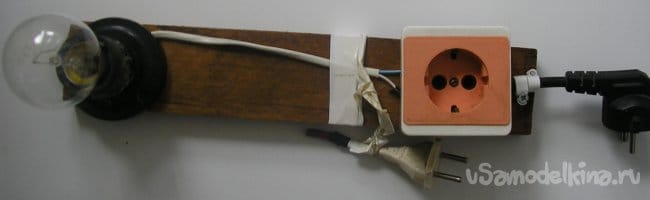

    Всё это я смонтировал согласно приведённой схеме. Общий вид показан на фотографиях.
    Установка для ремонта импульсных БП



    Принцип работы установки таков.
    Проверяемый блок питания включается в розетку установки, после чего входная вилка установки кратковременно включается в сеть 220 В.
    Если лампочка кратковременно вспыхнет, а затем будет гореть в пол накала или не гореть вовсе, можно попробовать включить блок в сеть напрямую.

    Если лампа горит полным накалом – немедленно отключить от сети. Это говорит о том, что блок работает неправильно, не все неисправные элементы заменены. Лампочка в этом случае играет роль ограничителя тока, не позволяя выйти из строя основным элементам БП – диодному мосту, мощному высоковольтному транзистору и другим.

    Вторая вилка – перемычка нужна для проверки работоспособности установки, в этом случае она включается в розетку установки. Лампа должна гореть полным накалом. Это нужно также, когда на установке проверяются лампочки с цоколем Е27. В настоящее время существует много типов ламп (например, светодиодные ), которые тестером не прозвонить. По определённым причинам короткозамкнутая вилка является неотъемлемой частью устройства и примотана изолентой.

    Установка меня ни разу не подвела. Единственное, что надо учитывать, что к БП в момент такой проверки не должна быть подключена существенная нагрузка, иначе лампа начнёт мигать или гореть почти полным накалом.

    На сборку установки у меня ушло около часа, а в течение месяца она мне помогла в ремонте автоматической стиральной машины, монитора и зарядного устройства для ноутбука.

    Удлинитель с возможностью дистанционного управления мощностью

    Приспособление для доставания деталей из труднодоступных мест

    Добавить комментарий

    94 комментария
    R555 #33335 Автор
    Вот поэтому эта вилка - перемычка примотана изолентой к основанию с таким расчётом, что её можно включить в розетку на основании изделия. А на закороченном огрызке шнура красная предупреждающая метка xaxa Автор.
    Кто не ошибается, тот не делает ничего.
    Гость Сергей #33318
    Главное что перемычка подходит к любой розетке, таких экспериментов ждет эта конструкция !!!
    Валерий #32657
    То ли действительно не поняли, то ли "дурака включили". ((

    Толи все мысли вращаются вокруг слова "воровать".))) Не обязательно из за личных побуждений... Может быть, ввиду окружения... Но, в любом случае, кажется, что человек же не может воспринять, что кто-то не крадёт, если это очень легко и гарантировано не наказуемо.)))))
    П.С. Помните анекдот про то, как доктор показывал картины и спрашивал, что пациент на них видит, чтобы выявить скрытуую ориентацию? Пациент тогда вегде видел п***асов... И среди трёх богатырей, и, даже медведи из "Утра в лесу" в его понятии были обязательно однополыми.)))). А потом "уличил" и доктора: "Да, Вы, батенька - тоже гей!.. Ведь, иначе, откуда у Вас такие картинки!" )))))
    Але нови ностра алис!
    Иван_Похмельев #32650
    Цитата: R555
    Понял, воровать в промышленных масштабах.
    То ли действительно не поняли, то ли "дурака включили". ((
    Иван_Похмельев #32649
    Цитата: R555
    Das intesant, воровали водичку тоже, но не важно
    Вы ничего не поняли из того, что написал Pronin. ((
    Pronin #32644
    Цитата: R555
    Понял, воровать в промышленных масштабах.

    Это о чем? Про установку по выплавке металлов? Температура +1300 С
    R555 #32642 Автор
    Понял, воровать в промышленных масштабах. Но и дарить людям радость воды, тепла и света, разумеется, электричество, чтобы музыку слушали, видео смотрели любимое, много чего ещё...
    Кто не ошибается, тот не делает ничего.
    Pronin #32640
    Это для автоматики промышленной установки. Из счетчика были удалены все шестеренки и тп сопротивления...
    R555 #32639 Автор

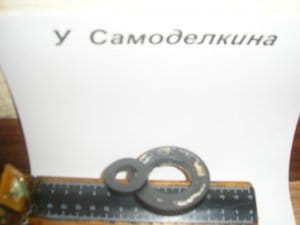

    Pronin, я показываю свою новейшую засекреченную самоделку под рабочим названием "Тестер магнитов"
