    Установка для ремонта импульсных БП

    Ремонт импульсных блоков питания имеет свои особенности. Одна из них заключается в том, что не всегда удаётся определить все неисправные детали. И тогда, при включении после ремонта, БП обычно выходит из строя окончательно. Предохранитель редко выручает.

    Существует проверенный способ избежать неприятностей. Я собрал и давно пользуюсь несложной установкой для ремонта импульсных БП. Она предохраняет от выгорания элементы блока при неполной замене всех неисправных деталей и показывает работоспособность блока.

    Установка состоит из следующих основных элементов.
    Две сетевых вилки с негодных шнуров, старый патрон с лампочкой 230 В 60 Вт, цоколь E27, розетка, паркетная дощечка, изолента и крепёж.

    Всё это я смонтировал согласно приведённой схеме. Общий вид показан на фотографиях.
    Установка для ремонта импульсных БП



    Принцип работы установки таков.
    Проверяемый блок питания включается в розетку установки, после чего входная вилка установки кратковременно включается в сеть 220 В.
    Если лампочка кратковременно вспыхнет, а затем будет гореть в пол накала или не гореть вовсе, можно попробовать включить блок в сеть напрямую.

    Если лампа горит полным накалом – немедленно отключить от сети. Это говорит о том, что блок работает неправильно, не все неисправные элементы заменены. Лампочка в этом случае играет роль ограничителя тока, не позволяя выйти из строя основным элементам БП – диодному мосту, мощному высоковольтному транзистору и другим.

    Вторая вилка – перемычка нужна для проверки работоспособности установки, в этом случае она включается в розетку установки. Лампа должна гореть полным накалом. Это нужно также, когда на установке проверяются лампочки с цоколем Е27. В настоящее время существует много типов ламп (например, светодиодные ), которые тестером не прозвонить. По определённым причинам короткозамкнутая вилка является неотъемлемой частью устройства и примотана изолентой.

    Установка меня ни разу не подвела. Единственное, что надо учитывать, что к БП в момент такой проверки не должна быть подключена существенная нагрузка, иначе лампа начнёт мигать или гореть почти полным накалом.

    На сборку установки у меня ушло около часа, а в течение месяца она мне помогла в ремонте автоматической стиральной машины, монитора и зарядного устройства для ноутбука.

    Удлинитель с возможностью дистанционного управления мощностью

    Применение пирометрического датчика MLX90614 с интерфейсом I2C

    Добавить комментарий

    94 комментария
    Валерий
    А если у дОцена в пОртфеле докУменты - то он на все сто прОцентов дОцент!!!)))))
    Але нови ностра алис!
    Korolev
    R555
    Одну треть оплачиваю. Две трети краду
    Электроэнергию краду, в осенний период, когда снабжающая организация не спешит включать отопление, и я вынужден включать электро-обогрев. Воду - когда отключают горячую на всё лето! Это даже не воровство, а некие штрафные санкции конторам, которые не исполняют своих договорных обязательств! А так, у меня везде светодиодные лампы и ЖК-телевизоры, вдвоём с супругой потребляем не много!
    Разозлились, я так и предполагал
    Если бы разозлился, то припомнил бы и Вашу стрельбу по ментам, с последующим их обезоруживанием, после чего они отправили Вас не на нары, а на 900- килограммового (до 1,5 тонн) медведя с ПМ-мом, и прочие шалости, от которых Мюнхаузен описался! xaxa
    P.S.
    Одну треть оплачиваю. Две трети краду. Одну треть возвращаю в общую сеть.
    А в общую сеть Вы возвращаете оплаченную, или из ворованных? xaxa
    R555 Автор
    Разозлились, я так и предполагал. А про то, что доступ проверяльщикам ограничен, подозревал, поэтому Вы их не видели 25 лет. Те, которые считывают электросчётчики, появляются раз в пол года в самом лучшем случае, обычно намного чаще. А я живу на не охраняемой территории. В моём доме не 3, а несколько сотен семей. За электричество я плачу по интересной схеме. Одну треть оплачиваю. Две трети краду. Одну треть возвращаю в общую сеть. И гашу достаточно мощные выбросы в общей сети. Лампочка, с прожжённым цоколем, что я показывал, возможно, результат не достаточной наладки моего оборудования. Но уж никак не плохого контакта в патроне, как мне тут писали.
    Кто не ошибается, тот не делает ничего.
    Korolev
    R555
    У меня большое сомнение, что счётчики (я так понял из вашего комментария, речь идёт не только об электросчётчике) служат у Вас не менее 25 лет, поверяющие и проверяющие к Вам не приходят все эти годы, не беспокоят
    Сомнения - это Ваши проблемы! Читайте внимательно! Где о счётчиках на 25 лет? Меняю! В доме живёт 3 семьи, расположен на охраняемой ведомственной территории! Поэтому и нет проверяющих!
    За четверть века в моём доме не было ни одного проверяющего, счётчики меняю сам
    А зачем Вы тогда меняете, зачем останавливаете магнитом.
    Затем же, что и Вы, чтобы не
    платить как без счётчика
    Модели счётчиков я указывал! yahoo
    R555 Автор
    Korolev. У меня большое сомнение, что счётчики (я так понял из вашего комментария, речь идёт не только об электросчётчике) служат у Вас не менее 25 лет, поверяющие и проверяющие к Вам не приходят все эти годы, не беспокоят. Меняете всё сами, сами себе сдаёте, опечатываете, принимаете в эксплуатацию. А зачем Вы тогда меняете, зачем останавливаете магнитом. Только без обид. Предъявляю коробочку от счётчика, который мне установили на горячую воду в прошлом году. Который стоял раньше не прошёл очередную поверку и его показания водоснабжающая компания принимать далее отказалась. То есть, платить как без счётчика.

    На фотке видна марка счётчика и многие его характеристики. Акцентирую Ваше внимание. Видите, что написано ? АНТИМАГНИТНЫЙ. Это то, о чём я говорил. Не остановите магнитом, не пытайтесь даже. При чём, на самом счётчике я этой надписи не видел. Буду снимать показания, посмотрю, может там значок какой - нибудь стоит.
    А теперь я показываю фотку другой стороны коробочки от этого же счётчика.

    Мы видим, что здесь указан межповерочный интервал 6 лет. А у Вас счётчики без поверки служат 25 лет, минимум. Они, вообще столько не служат, особенно на горячей воде to_clue .

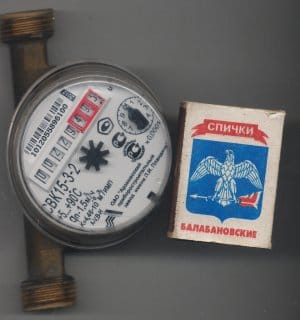

    А это фото счётчика, который стоял у меня на горячей воде. Я его отобрал у парня с водоканала, который мне устанавливал, опечатывал и принимал в эксплуатацию новый. Отобрал, сильно сказано. Я ему просто сказал. Зачем тебе старый счётчик ? Отдай мне. Отдай по - хорошему, добровольно. Он и отдал.

    Вот этот счётчик, судя по конструкции, наверное, можно остановить магнитом. К этой теме мы ещё вернёмся. С уважением R555.
    Кто не ошибается, тот не делает ничего.
    R555 Автор
    Что-то я не видел, чтобы Вы раньше так пис али, Валерий. До того, как я заявил, что не умею, пока не умею, ставить в словах знак ударения. Также надо подумать о том, что кого-то это может оскорбить, дескать, его заставляют идеально точно произносить слова, не учитывая, например, говор той местности, где он вырос или живёт. А он (она), знает 20 языков, 10 диалектов, 15 сленгов и голоса птиц понимает)))
    Кто не ошибается, тот не делает ничего.
    Korolev
    в наряде написано ОТКЛЮЧИТЬ и адрес твой СХОДИТСЯ
    Сестра моей супруги написала заявление на отключение проводного телефона. Пришли, отключили в щите на площадке. Телефон как работал, так и работает до сих пор, хотя счета за телефон перестали приходить. А вот дверной звонок мне пришлось подключать заново! xaxa
    R555 Автор
    Korolev, как обычно, прилагаю несколько забавных, правдивых и поучительных историй, в данном случае, про манипуляции со счётчиками. Знакомый рассказывал. Собрал он систему остановки, отмотки электросчётчиков старого образца. Ну это система с трансформатором в розетку и заземление на водопроводные трубы (некоторые идиоты заземляют на трубы отопления, а некоторые, даже на газовые). Установка у него располагалась в ванной комнате. Чем - то занимался, вдруг, звонок в дверь. Открыл, не спросив кто там. А это мужик, проверяющий с энергосбыта. Ну, знакомый растерялся, засуетился, ринулся в ванную прятать трансформатор. Тут же был разоблачён. Проверяющий сказал. мужик, ты попал. Ты пи...л эдектроэнергию у государства, причём, неизвестно сколько лет. Штраф наложат огромный. Но это не всё. Ты применял опасную для людей установку с заземлением на трубы. Статья. И это не всё. Взяткой деньгами ты от меня не откупишься. Где работаешь, что можешь украсть или уже украл ?. Как - то так они договорились и через несколько дней проверяющий приехал на машине, забрал трансформатор из ванной. Различные ценные (для понимающего человека) материалы, что мой приятель украл на заводе, где работал несколько лет. Они нашли общий язык, договорились. ***** У меня было одно время тяжело с финансами. Не платил долго за электроэнергию. Пришли ребята из энергосбыта, щёлкнули в щитке на площадке мои автоматы и заклеили их бумагой с печатью. Я подумал, плевал я на эту печать. Мне работать надо, деньги зарабатывать, заказы есть. А как без липездричества ? Через пару недель заплачу, придут, официально включат. Пока надо попытаться аккуратно включить автоматы, не повредив бумажку. И почти получилось, но в последний момент, бумажка повредилась. Ладно, думаю, раньше чем через месяц проверка не придёт. Что - нибудь придумаю. А они пришли через несколько дней !!! И засекли, что печать сорвана. Наглость какая с моей стороны !. Щиток был закрыт на замок, код от которого знал только я и соседи. Соседей дома не было. Как же меня проучить, как отрубить питание квартиры без открывания щитка ? Они ухитрились через минимальные щели вытянуть фазный провод, перерезать его и запихнуть обратно в щиток. Я наблюдал это через дверной глазок и частично слушал их радостные реплики, какие они специалисты. Через какое - то время мне удалось исправить своё финансовое положение, я оплатил долг за электроэнергию. Позвонил в энергосбыт и попросил подключить. Сказали, что в такое - то время придёт наш монтёр и подключит. Монтёр пришёл и заявил. Я пришёл чтобы ОТКЛЮЧИТЬ твою квартиру за не уплату. Ты ДЕБИЛ, дядя. Тебя прислали, чтобы ты включил мне свет, я погасил задолженность, вот у меня документы, подтверждающие оплату. Не, говорит, у меня в наряде написано ОТКЛЮЧИТЬ и адрес твой СХОДИТСЯ. Но потом он понял, что это бюрократическая ошибка. Открыл ему щиток, подключай, говорю. А он, а как подключать, я не знаю, не могу разобраться в проводах. Слушай, какой же ты, к чёрту электрик, ща с лестницы тебя спущу, сказал я. Вот, видишь, твои коллеги провод фазный откусили от автомата, заизолировали и запихнули обратно в щиток. А ты не можешь найти. Под моим руководством он это сделал. До сих пор, когда оплачиваю очередной счёт за электроэнергию, вспоминаю эту историю.
    Кто не ошибается, тот не делает ничего.
    Korolev
    R555
    За разоблачение нарушителя, поверяющий получает премию.
    За четверть века в моём доме не было ни одного проверяющего, счётчики меняю сам, прошу опечатать - дают наклейки. Сам ставил, сам и опечатывай! xaxa
    Korolev
    Валерий
    "докУмент", "пОртфель", "дОцент" и т.д.))))))))
    Мой дед говорил, "докУмент", если он в "пОртфеле", а если он в "портфЕле", то "докумЕнт", хотя за водкой ходил в "магАзин"! smile
    Валерий
    Валерий, а я перед отправкой своего сообщения перечитал его текст и подумал, что некоторые будут обос... Но решил не менять текст

    Так я ж не обос...)))). Я реально прочитал с таким ударением дважды, и пытался понять, что Вы имели в виду под этой фразой!... А когда дошло, смеялся в голос.))))
    . А знак ударения не знаю как поставить, если здесь это вообще возможно.

    В интернете уже все привыкли ставить заглавную букву, если нужно выделить ударную гласную.(напр. "докУмент", "пОртфель", "дОцент" и т.д.))))))))
    Але нови ностра алис!
    R555 Автор
    Korolev, я поставил лайк на Ваше сообщение, мне понравилась откровенность, что где и как у Вас стоит оборудование и магниты. И почему - то я верю, что повозившись, Вам удалось, о чём Вы пишете. Принципиально НЕ буду искать документацию на эти счётчики. Просто учтите, что возможно создать сильную остаточную намагниченность. У меня есть информация, что Некоторые поверяющие имеют в своём комплекте Современные Средства, позволяющие определить факт применения сильных магнитных полей для воздействия на счётчик. Штрафы всегда были большими, а сейчас, просто гигантские. За разоблачение нарушителя, поверяющий получает премию. Всегда будет искать способ разоблачить. У меня щиток стоит вне квартиры, на общей площадке. Пожалуйста, проверяй, перепроверяй показания моего счётчика, но в квартиру ко мне нет повода заходить. Проверяющий, кстати, мужик знакомый. Случайно познакомились, он был у меня в квартире, когда я ногу повредил, не мог ходить. А надо было расписаться в его журнале, подтвердить правильность его данных. Его ведь наверху тоже перепроверяют !)). Он мне сказал. Счётчик у тебя современный, до 2023, что - ли года, претензий не будет. Я твой дом проверяю 12 лет, задолго до того, как ты эту квартиру здесь купил.
    Кто не ошибается, тот не делает ничего.
    Korolev
    R555
    а как Вы применяли магниты от динамиков - одно кольцо
    Да, обмотал кольцо изолентой, так эстетичней, нашёл место - в правой верхней четверти сзади счётчика.
    многие утверждают, что у останавливают магнитом электросчётчик
    Счётчик "Меркурий - 201", неодимовый магнит слева от светодиодика - у меня работает! Счётчик у меня в прихожке. good
    R555 Автор
    Не, ну на отдельных типах работает, наверное. Но лично мне не попадались такие. И знакомые у меня одалживали мощные магниты, назад возвращали, говорили, не получается, как не крутили. Много разных людей и счётчиков. Кстати, любопытно, а как Вы применяли магниты от динамиков - одно кольцо (магнит) или вместе с железками ? А ещё многие утверждают, что у останавливают магнитом электросчётчик. Эти счётчики тоже бывают разной системы. И когда там диск алюминиевый, или, как сейчас, всех принуждают, ставить электронные, то не получиться. Недавно мой товарищ купил себе электросчётчик "с секретом". С пультом ДУ. Я серьёзно говорю. Оказывается, такие счётчики серийно собираются не в каком - нибудь подвале, а на заводе. Есть режимы. Отключить, уменьшить текущие показания на столько, столько и столько процентов. Отмотать не предусмотрено, оно и правильно. Проверяюций может заловить. Я товарища спросил, а как же ты менял старый счётчик на этот новый и вводил в эксплуатацию, опечатывал. А у него друг в энергосбытовой компании, он и заменял и опечатал. Ну и стоит такой счётчик раза в три больше обычного, без пульта ДУ. Но товарищ гонит самогон на электроплите, так что у него окупится быстро. Раньше он перед каждой гонкой переставлял перемычку с риском быть замеченным соседями или поверяющим.
    Кто не ошибается, тот не делает ничего.
    R555 Автор
    Валерий, а я перед отправкой своего сообщения перечитал его текст и подумал, что некоторые будут обос... Но решил не менять текст. А знак ударения не знаю как поставить, если здесь это вообще возможно.
    Кто не ошибается, тот не делает ничего.
    Валерий
    Патрон поменяйте... Контакт плохой. Греется -"там где тонко", вот и перегорает.)))
    Наблюдал такое. Особенно в дешёвых керамических патронах.
    Але нови ностра алис!
    Валерий
    Да, не описался.

    Блин... Два раза перечитал... Только потом понял, что ударение не там ставлю...
    Ржу с себя-придурка...)))))
    Але нови ностра алис!
    Korolev
    R555
    Кстати, хочу сказать про остановку счётчиков. Полная лажа.
    У меня на СГВ-15 "Бетар" отлично несколько лет работают простые, от старых компьютерных (корпусных) динамиков! yes
    R555 Автор
    Да, в прижиме диска есть магнит, и в движках привода тоже, конечно, я в курсе. Только не неодимовые. Слабенькие там стоят магниты, как в моторчиках паровозиков, луноходиков, машинок из 70 - х. А люстра - то как раз не китайская, а отечественная. На не контакт в патроне я тоже думал, но учитывая, что усики прижимающиеся к цоколю там с двух сторон, не совсем ясно, как так получилось. Лампочка всего 40 Вт мощности, предохранитель внутренний сработал. Лампочка работала нормально несколько месяцев. Люстру никто не трогал, с чего это, вдруг, возник не контакт. Ладно, думаю это не повторится. Я про магниты хочу добавить. Не совсем корректно называть все неодимовыми, как сейчас модно. Правильнее называть редкоземельными. Я одно время приторговывал на Авито разными комплектующими. Все объявления принимались. Объявление о продаже различных магнитов Админ сразу прикрыл. Я у него осведомился, почему. Получил ответ - продажа с содержанием редкоземельных элементов. Запрещено. Всё потому, что я написал про неодимовые магниты. А колонки, динамики - пожалуйста продавай. А во многих, если не в большинстве современных, магниты с редкоземельными элементами. Админ, видимо, этого не знал. Недавно зашёл в небольшой магазинчик сантехники. За прилавком, судя по всему, хозяин магазина. Смотрю, в углу, малозаметное объявление о продаже неодимовых магнитов, а образцов самих магнитов нет. Я попросил показать. Он испугался, засуетился, говорит, а зачем они Вам, водяные счётчики останавливать, да ? (Магазин сантехники, покупай счётчик и магнит, комплект)). Я говорю, мне для научной работы надо, диссертацию кандидатскую пишу о взаимодействии магнитных полей))). Тогда он показал. Но я у него не купил, дороговато показалось. Купил у знакомого. Кстати, хочу сказать про остановку счётчиков. Полная лажа. Можно так намагнитить, что остановится счётчик. Навсегда. Там на крыльчатке свой магнит стоит слабенький. А в современных счётчиках стоит антимагнитный экран, не пересилить. Проверял.
    Кто не ошибается, тот не делает ничего.
    Korolev
    R555
    Здесь тоже, в магнитной системе управления линзой
    Открою по секрету, что магнит стоит ещё и в прижиме диска к шпинделю! Вопрос не ко мне, а скорее к нашим китайским товарищам. Я при покупке люстры сразу меняю патроны, слава Богу, ещё можно найти нормальные! Судя по Вашему снимку, был хреновый контакт именно в патроне! smile
    R555 Автор
    Korolev. Решил рассказать о недавнем, не совсем понятном случае. В момент включения перегорела лампочка накаливания в люстре. Не просто перегорела, а бабахнула. Меня этим не удивить. Бывало, что колба вылетала из цоколя и пролетала над головой через всю комнату. Однако, после замены, решил осмотреть сгоревшую лампочку. Обнаружил достаточно странную картину. Спираль отгорела с двух сторон. Разумеется, перегорел внутренний предохранитель (тот, который в виде тонкой проволочки в цепи спирали). Вольфрам спирали напылился на колбу внутри. Типичная, знакомая картина. Но ! Обнаружил, что на колбе снаружи тоже какое - то напыление (стирается ногтем). Цоколь прожгло насквозь ! Кончик ногтя входит. Взял маленький неодимовый магнитик от привода компакт - дисков. Да, не описался. Все знают, что эти магниты стоят в жёстких дисках. Здесь тоже, в магнитной системе управления линзой. Цоколь еле - еле магнитится. Не оцинкованная сталь, как я полагал сначала. Ну да Шут с ним, с материалом цоколя. Металл не такой уж тонкий. Не могу понять, как такое, притом, что контакты патрона, провода не отгорели, да и в четырёх других рожках люстры лампочки остались целы. Фотку лампочки прилагаю. С уважением, R555.
    Кто не ошибается, тот не делает ничего.
    Гость Alex
    Прям гениально, лет десять назад так же сделал, тока в корпусе от компового бп
    Гость Vita
    Лампочка может выполнять роль нагрузки (подобрать по току и напряжению), роль защиты (подобрать большей мощности), шунтировать выключателем. Защита по току автоматом, термосопротивлением и др., подобрать по току БП.
    Гость Vita
    Вопрос: зачем же тогда засорять "эфир"?
    Korolev
    R555
    Готовы у меня и другие самоделки, там и с дизайном всё в порядке. Опубликую.
    Буду ждать с нетерпением, меня хлебом не корми, дай поязвить! smile
    А хвалиться возрастом.. Я старше, на несколько лет
    Да нечем хвалиться, у кого - то с возрастом приходит мудрость, у меня - маразм! А как Вы вычислили мой возраст? yahoo
    Korolev
    R555
    Давай высказываться по темам
    Согласен, мне нравится предложенная Вами тема:
    А наказания ко мне за просчёты в работе применяли разные
    Начиная, от, привёз пива 10 банок 3 литровых
    drinks
    R555 Автор
    Стяжки, скобы есть, приспособа была сделана не на один день, конечно. Хотелось побыстрее сделать, нужна она постоянно. Не ради выложить на сайт. Готовы у меня и другие самоделки, там и с дизайном всё в порядке. Опубликую.
    А хвалиться возрастом.. Я старше, на несколько лет. Я честно скажу, паяльщиком классным ( контурная, обтекаемая и пр. критерии пайка) я себя не считаю. А наказания ко мне за просчёты в работе применяли разные. Изощрённые. Начиная, от, привёз пива 10 банок 3 литровых стеклянных из цистерны, на трамвае привёз, один. Или. Берёшь в подсобники шалопаев бездельников из цеха и чтобы к утру 1000 абсолютно рабочих кинескопов были списаны. Только без травматизма. Спрос с тебя.
    Давай высказываться по темам.более-менее, я тут за одним посмотрел, материться начал и его почти забанили. Скоро окончательно.
    Кто не ошибается, тот не делает ничего.
    Korolev
    R555
    Не знаю, чем изолента не понравилась. Сколько знаю коллег, в лучшем случае, приматывают лампочку к вилке и проводками в розетку
    А вот меня, в далёком 1969 году, на станции юных техников, во Дворце пионеров и школьников, учили, что свой труд надо уважать, и стараться всё делать хорошо, а хреново - оно само получится! У Вас не было пластиковых скоб для кабеля, или хотя бы просто пластиковых стяжек? Вы же не одноразовую приспособу делали! Тем более, что выложили на всеобщее обозрение - учитесь и повторяйте, люди добрые! Регулировщиком радиоаппаратуры я тоже работал, только аппараты были посерьёзней, так там даже за "острую" пайку наказывали! scratch
    R555 Автор

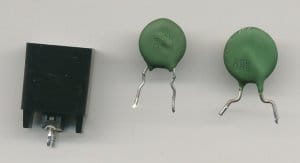

    Я решил свою затею с сильноточными термодеталями не откладывать в долгий ящик и для начала выпаял из ненужных импортных плат 3 детали
