    Установка для ремонта импульсных БП

    Ремонт импульсных блоков питания имеет свои особенности. Одна из них заключается в том, что не всегда удаётся определить все неисправные детали. И тогда, при включении после ремонта, БП обычно выходит из строя окончательно. Предохранитель редко выручает.

    Существует проверенный способ избежать неприятностей. Я собрал и давно пользуюсь несложной установкой для ремонта импульсных БП. Она предохраняет от выгорания элементы блока при неполной замене всех неисправных деталей и показывает работоспособность блока.

    Установка состоит из следующих основных элементов.
    Две сетевых вилки с негодных шнуров, старый патрон с лампочкой 230 В 60 Вт, цоколь E27, розетка, паркетная дощечка, изолента и крепёж.

    Всё это я смонтировал согласно приведённой схеме. Общий вид показан на фотографиях.
    Установка для ремонта импульсных БП



    Принцип работы установки таков.
    Проверяемый блок питания включается в розетку установки, после чего входная вилка установки кратковременно включается в сеть 220 В.
    Если лампочка кратковременно вспыхнет, а затем будет гореть в пол накала или не гореть вовсе, можно попробовать включить блок в сеть напрямую.

    Если лампа горит полным накалом – немедленно отключить от сети. Это говорит о том, что блок работает неправильно, не все неисправные элементы заменены. Лампочка в этом случае играет роль ограничителя тока, не позволяя выйти из строя основным элементам БП – диодному мосту, мощному высоковольтному транзистору и другим.

    Вторая вилка – перемычка нужна для проверки работоспособности установки, в этом случае она включается в розетку установки. Лампа должна гореть полным накалом. Это нужно также, когда на установке проверяются лампочки с цоколем Е27. В настоящее время существует много типов ламп (например, светодиодные ), которые тестером не прозвонить. По определённым причинам короткозамкнутая вилка является неотъемлемой частью устройства и примотана изолентой.

    Установка меня ни разу не подвела. Единственное, что надо учитывать, что к БП в момент такой проверки не должна быть подключена существенная нагрузка, иначе лампа начнёт мигать или гореть почти полным накалом.

    На сборку установки у меня ушло около часа, а в течение месяца она мне помогла в ремонте автоматической стиральной машины, монитора и зарядного устройства для ноутбука.

    Удлинитель с возможностью дистанционного управления мощностью

    Применение пирометрического датчика MLX90614 с интерфейсом I2C

    Добавить комментарий

    94 комментария
    Dmitrij
    Уже б отдельную тему создали. Я вот тоже мудрю щас с магнитами, пробую размагничивать, намагничивать. Изучаю и феррит.
    Мой канал https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Невозможность существования вечного двигателя настолько же мистичная вещь, насколько, если бы он мог существовать.
    «Марти! Думать нужно в четырех измерениях...»
    R555 Автор
    Предлагаю обсудить тему применения магнитов в различных целях (мирных тоже))). Показываю свои разработки с магнитами на сегодняшний день. Авторство – спичечный коробок с соколом на горящей стреле, ну знаете все основные на сайте. Принимаются любые комменты, шутливые, всякие. Но, со знанием дела. Korolev, Dmitrij Pronin, ino53, pogranec, Nruter, Новий Стандарт, Иван_Похмельев, Хатуль Мадан, Валерий, Старпом, вы согласны ? Извините, кого забыл, или неправильно набрал ник.
    С уважением, R555.

    Кто не ошибается, тот не делает ничего.
    R555 Автор

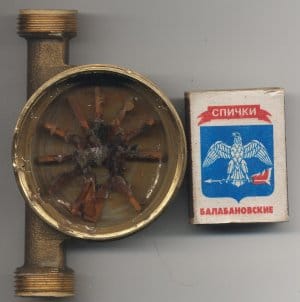

    Вы остановили неодимом крыльчатку и получили тонкую струйку воды на выходе. Я нарушил связь (магнитную связь) крыльчатки с магнитной муфтой счётной части счётчика. Изучайте ещё раз мой отчёт по данной НИР. И помните, разработку я засекретил (нового по ней не покажу).
    Кто не ошибается, тот не делает ничего.
    R555 Автор
    Dmitrrij. Я долго ждал, что хоть кто - то здесь найдёт в себе смелость признать, что пробовал, даже неодимовыми магнитами полностью остановить водяной счётчик. Зачем, мы же все честные люди. Это другой вопрос. И не получилось. У меня получилось. Я показал как, дозировал информацию, потом засекретил, дальше действуйте по своему усмотрению. Сейчас заряжаются батарейки в моём фотике и постараюсь сегодня показать, свои идеи применения магнитных полей в разных целях. И мирных тоже. Указатель на моё авторство знаете. Спичечный коробок с соколом на огненной стреле.
    С уважением, R555.
    Кто не ошибается, тот не делает ничего.
    Dmitrij
    Не верю, проводил много экспериментов с разными магнитами. Люди вон покупают здоровенные неодимовые магниты и не могут остановить. Максимум, что мне удавалось - пускать воду тонкой струйкой, работал туалет бесплатно.

    Полностью заблокировать магнитопривод не выйдет ну никак.
    Мой канал https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Невозможность существования вечного двигателя настолько же мистичная вещь, насколько, если бы он мог существовать.
    «Марти! Думать нужно в четырех измерениях...»
    R555 Автор
    Моя научно - исследовательская работа "О влиянии магнитного поля на счётчики воды" вступила в финальную, коммерческую фазу. Дальнейшую информацию я не публикую, засекречиваю. Однако, из уважения ко всем, кто так или иначе, обсуждал со мной эту тему, показываю реальное достижение с моими авторскими комментариями.

    На фото мы видим момент полной остановки счётчика воды СВК15 - 3 - 2 кольцевым магнитом от высокочастотного динамика 6ГДВ - 6 - 16. Счётчик стоит на трубе холодной воды. Все краны открыты, давление в магистрали выше среднего (видно (мне) по струям из кранов), температура в месте установки счётчика 35 гр. Цельсия. Колёсико в центре счётчика неподвижно, крайне редко вздрагивает. Этот счётчик имеет антимагнитную защиту до индукции 40 мТл. Я расположил магнит таким образом, что создал много замкнутых магнитных цепей одновременно. Основные из них. Через магнитную муфту счётного устройства. Через магнит крыльчатки преобразователя. Через "антимагнитный" корпус счётчика. Поняли, почему магнит не требует фиксации на счётчике ? Он "присосался" к нему. Всё непонятные термины станут понятными, когда прочтёте мои отчёты о ходе этой НИР.
    С уважением, ваш R555.
    Кто не ошибается, тот не делает ничего.
    Korolev
    R555
    Воровать у воров - это нормально
    Да любое воровство - это воровство! Какие бы оправдания мы себе ни придумывали! secret
    Korolev
    R555
    Качество сетевого напряжения отвратительное. Синусоида корявая, зашумлена, провалы и кратковременные (до 1 сек) пропадания, выбросы под 1 кВ
    Может быть потому, что
    Одну треть возвращаю в общую сеть
    ???
    R555 Автор
    Валерий ! Я никогда нигде не крысятничал. Крысятничать - значит воровать у своих. В казарме, в тюремной камере, больничной палате и так далее. Воровать у воров - это нормально. Ко мне приходили поверяльщики водяных счётчиков. Один из двух они поверили, содрали 200 рублей. Другой забраковали. При этом своей мощнейшей установкой для поверки и своей неаккуратностью уничтожили дорогой смеситель в ванной. И по - быстрому, как последние трусы, тиканули, опасаясь моей расправы над ними. А я не видел, в этот момент ползал, вытирал на кухне воду, чтобы не залить соседей. А вода появилась, потому что поверяльщики ещё и залили мне квартиру. Поэтому я занимаюсь проблемами отмотки счётчиков. И я написал, что публикуемые мной материалы предназначены только для ознакомительных и образовательных целей. Кто очень честный, как Вы, не повторяйте , что я показываю. А билеты троллейбусные я покупал и продукты нуждающимся. Иногда, алкашу незнакомому на пузырь даю, когда вижу, плохо ему. Не занимайтесь демагогией, Валерий. Делайте самоделки, пишите статьи и комментарии. Это у Вас хорошо получается.
    Кто не ошибается, тот не делает ничего.
    Korolev
    Валерий
    Надо как-то сознание народа менять...
    Один священник мне говорил, что если я в чистом поле или в лесу нашёл и забрал "ничью" вещь, это уже воровство! Я взял не своё! И я с этим согласен. Но халява так сладка, а моя совесть всегда услужливо подсунет оправдание любому моему неблаговидному поступку! sorry
    Валерий
    Знаю, что на общедомовой прибор учёта подвесили питание домофонов, системы видеонаблюдения

    Вы этим не пользуетесь?
    Получается, я плачу за освещение чужой кладовки. Даже не знаком с этим умельцем.

    Так сделайте и себе кладовку. Или, (что тоже допустимо) добейтесь отключения незаконно построившихся соседей...
    А соседи воруют топорно, общественно опасным способом (видел в пучке слаботочки провод ШВВП 2 х 0,5 по которому запитаны 2 или 3 квартиры

    И ничего не предприняли??? Просто "оправдали" этим и своё воровство?
    Поэтому совесть меня не мучает. И я исправно буду дальше воровать.

    Ну конечно... Меня, например, зубная боль не мучает!! Знаете почему? У меня зубов давно нет! А искусственные не болят! )))
    Вижу, правда, у вас там это - как-бы, норма жизни... Спокойненько так вижу, что совед воруе электричество и радуюсь, что не я один...
    Надо как-то сознание народа менять... Потому как, более правильно, если человек не ворует потому, что... он честен!
    Все мы, конечно, люди-человеки... И все когда-то хоть раз, да "проехались без талончика"... Только вот страшно, когда при этом ему не только не стыдно - он ещё и геройством это считает!))))
    Але нови ностра алис!
    Валерий
    Вот, знаете... До сих пор не писал, чтобы никто не обиделся...))) Сдерживался, так сказать...
    Выше высказывание послужило катализатором....
    Мало того, что человек "крысятничать" собрался, так он ещё и не стесняется выкладывать это всё!!!
    Да, в конце-то концов, неужели вода так критично стОит, что приходится тратить время на то, чтобы придумать, как её УКРАСТЬ!!!
    Да приложи ты те-же ресурсы на зарабатывание денег - и оплати воду, да ещё и останется!!!
    Простите за грубость...
    П.С. Лет двадцать не пользуюсь общественным транспортом, но.... Всегда с презрением относился к тем, кто в троллейбусе пробивает бумажку, а потом, сверив "рисунок перфорации", выбирает из стопки запасённых талонов нужный!... При этом - не стесняясь даже!!
    Возможно, именно они и сейчас так в троллейбусах и ездят!)))
    Жадность порождает бедность! (с) "не помню кто сказал". ))))
    ПСС. Ни в коем случае не отношусь презрительно ко всем, кто ездит в троллейбусах!! (Моя жена, например, тоже машину не водит))). Смысл ретроспективен. Они (вот те, которые))) не смогут никогда купить машину и содержать...
    Але нови ностра алис!
    R555 Автор

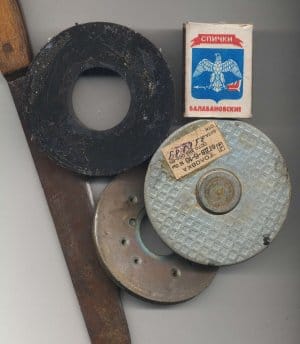

    Извлёк мощнейший магнит из перегоревшего высокочастотного динамика 6ГДВ - 6 - 16 1989 года выпуска. Пришлось работать ржавым тесаком, молотком, кучей мощных отвёрток. Еле разорвал магнитную цепь. Неодим, на котором все помешались, отдыхает...Непосредственно по магниту не бил, нельзя, не только из - за хрупкости. ok
    Кто не ошибается, тот не делает ничего.
    R555 Автор

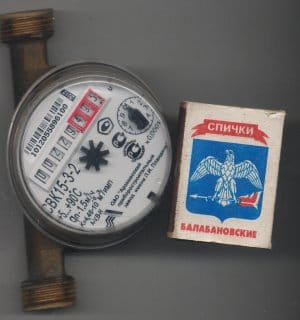

    Итак, я сумел при помощи далеко не самого сильного магнита изменять показания счётчика воды СВК15 - 3 - 2 прямо через смотровое стекло. Решил всё - таки обратиться к заводской документации на счётчик. И выяснил, оказывается, он антимагнитный !!! А я пересилил защиту. Указано в документации. Индукция 40 мТл или магнит с подъёмной силой 200 - 250 Н. Хорошо, что не читал этот паспорт до начала своей научно - исследовательской работы "О влиянии магнитного поля на счётчики воды". А то испугался бы, что не пересилю защиту. Хочу заметить, что в заводской документации я обнаружил косяк. Они пишут, что в счётном механизме в магнитной муфте установлены магниты. Я утверждаю, что не магниты, а многополюсный магнит. Я показывал фото разобранного счётного механизма. Опять, они пишут, что в преобразователе на крыльчатке стоят магниты. А я опять утверждаю, что там стоит многополюсный магнит. Изготавливают, а не знают, как правильно называть магнит. Разобравшись со счётным механизмом, я перешёл к преобразователю. Это вторая герметичная часть счётчика, где движение потока воды преобразуется в движение магнитного поля.
    Счётчик списанный, 2002 года выпуска, стоял на горячей воде. Поэтому мне не удалось открутить крышку преобразователя, пришлось выжигать пластмассу мощным паяльником и высверливать дрелью. Частично повредил крыльчатку. Но это никоим образом не скажется на моей дальнейшей работе. Сейчас я исследую антимагнитные свойства корпуса преобразователя. Это очень важный этап моей работы.
    Кто не ошибается, тот не делает ничего.
    R555 Автор
    Korolev. Не смотря на то, что моё личное потребление превосходит потребление 3 семей, оно тоже меньше погрешности общедомового счётчика. Я этот счётчик видел. И был во всех щитовых нашего многоквартирного дома. Знаком со всеми местными энергетиками, электриками и работниками нашего ЖЭКА. Знаю, что на общедомовой прибор учёта подвесили питание домофонов, системы видеонаблюдения, освещение незаконно, самовольно сделанных тамбуров и кладовок и прочее. Получается, я плачу за освещение чужой кладовки. Даже не знаком с этим умельцем. Я ворую интеллигентно, незаметно, часть спи..о возвращаю в сеть, гашу выбросы и провалы, я пис[i][/i]ал об этом. А соседи воруют топорно, общественно опасным способом (видел в пучке слаботочки провод ШВВП 2 х 0,5 по которому запитаны 2 или 3 квартиры !) и ничего в сеть не возвращают, кроме помех))). Качество сетевого напряжения отвратительное. Синусоида корявая, зашумлена, провалы и кратковременные (до 1 сек) пропадания, выбросы под 1 кВ. Поэтому совесть меня не мучает. И я исправно буду дальше воровать. dance3
    Кто не ошибается, тот не делает ничего.
    Korolev
    Иван_Похмельев
    воровство не у поставщика ресурса, а у соседей по дому
    У нас не общедомовые счётчики, а на часть! Моё потребление менее их погрешности! smile
    Иван_Похмельев
    Всякие хитрости с остановкой счётчиков - это воровство не у поставщика ресурса, а у соседей по дому, если вы живёте в многоквартирном доме. Вся разница между показаниями общедомового счётчика и суммой показаний квартирных счётчиков распределяется между всеми квартирами, не скажу точно как - по жилплощади или поровну.
    R555 Автор
    С боков и днища у антимагнитного не прокатит. Я хочу через стекло смотровое магнитным полем отматывать. Вот в чём состоит моя идея. Если получится, то это будет супер ! Возможно, уже сегодня буду пробовать. Сейчас собираю счётчик в корпус. А для искусственного антимагнитного экрана возьму специальную ленту, она у меня есть.
    Кто не ошибается, тот не делает ничего.
    Korolev
    R555
    чтобы отматывать счётчики не снимая с трубы
    С антимагнитными вряд ли прокатит, проще вварить патрубки с вентилями! scratch
    R555 Автор
    Я вообще - то работаю над задачей, чтобы отматывать счётчики не снимая с трубы.
    Кто не ошибается, тот не делает ничего.
    R555 Автор

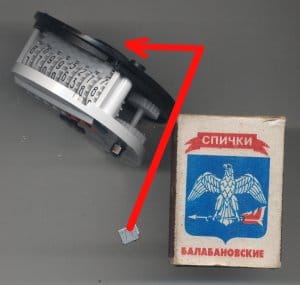

    Я успешно продолжаю свою научно - исследовательскую работу (НИР) "О влиянии магнитного поля на счётчики воды". После того, как я установил, где в счётчике СВК15 - 3 - 2 находится многополюсный магнит, настал важный момент. Испытание магнитами.

    Для этого я частично собрал верхнюю (где колёсики с цифрами) часть счётчика. 3 шестерёнки и стеклянную крышку пока ставить не стал. Попутно сделал перманентным фломастером технологические метки, чтобы мне в дальнейшем было удобнее собирать. Малюсеньким неодимовым магнитиком от привода компакт - дисков я стал совершать круговые движения по и против часовой стрелки вокруг центра счётчика. Именно там находится многополюсный магнит. Так же я совершал резкие движения магнитиком на и против центра счётчика. Придерживался во всех случаях дистанции до счётчика не ближе 30 мм. Куда я подносил магнитик, указал стрелкой. Были получены отличные результаты. Удалось заставить крутиться счётчик не только в прямом, но и в обратном направлении. Причём, с огромной скоростью. Если такой магнитик установить на патрон мини электродрели, можно будет за несколько секунд отмотать назад показания счётчика на нужную величину. Моя работа на этом не закончена. Предстоит полная сборка, сборка в корпус, новые испытания.
    Кто не ошибается, тот не делает ничего.
    Korolev
    R555
    Я обнаружил, что счётчик может работать в двух направлениях счёта.
    Не Вы первый! В интернете много предложений, типа снятый счётчик к пылесосу для "отматывания" счётчика! smile
    R555 Автор

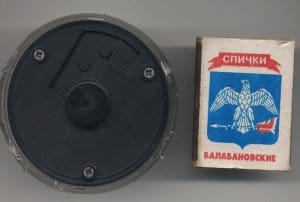

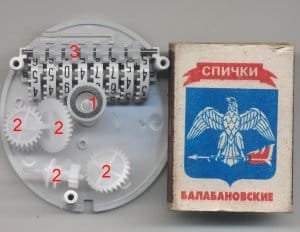

    Продолжаю исследовать счётчик воды СВК15 - 3 - 2. Разобрал верхнюю, герметичную часть корпуса.
    1 Многополюсный магнит. 2 Шестерёнка. 3 Счётчик механический многоразрядный без кнопки сброса.
    Кто не ошибается, тот не делает ничего.
    R555 Автор
    Я продолжаю далее свою научно - исследовательскую работу "О влиянии магнитного поля на счётчики воды". В качестве объекта исследования я использую списанный счётчик СВК15 - 3 - 2 Арзамасского приборостроительного завода имени П. И. Пландина.
    Я разделил корпус счётчика на две части. И занялся сложной частью.

    Здесь находятся. Многополюсный магнит, несколько шестерёнок и механический счётчик. Многополюсный магнит вращается под действием магнитного поля крыльчатки, расположенной в другой части корпуса счётчика (рассмотрим позже). Вращение этого магнита через систему шестерёнок передаётся на механический счётчик. Это распространённый тип счётчика. Кнопки сброса в ноль, разумеется, у него нет. Я обнаружил, что счётчик может работать в двух направлениях счёта. Это очень важно. Рассмотрим этот момент позже.
    Кто не ошибается, тот не делает ничего.
    Korolev
    R555
    Вдруг мишень поднялась. И почти сразу точное попадание в неё ! Шварк !
    Мишени дистанционно как поднимаются, так и опускаются, безо всяких попаданий и шварков! Могут удерживаться, даже при попадании! И если бойцы попросят земляка - оператора "подержать" мишени, когда будет стрелять их "любимый" прапор, он получит двойку по стрельбе, даже если мишени - в лохмотья! Краткосрочный отпуск знаю, а что такое "небольшой"? smile
    R555 Автор
    Я продолжаю свою научно - исследовательскую работу " О влиянии магнитного поля на счётчики расхода воды". Вся публикуемая мною информация предназначена исключительно для ознакомительных и образовательных целей. Для работы я взял из своей коллекции ряд магнитов.

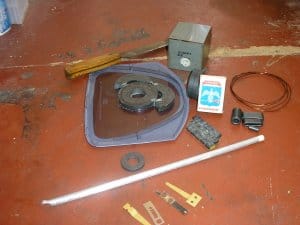

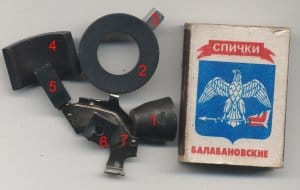

    1 Магнит "конус" от динамика. 2 Магнит "кольцо" от динамика. 3 Магнит неодимовый от привода компакт - дисков (система управления линзой). 4 Магнит от коллекторного электродвигателя детской игрушки. 5 Магнит от датчика охранной сигнализации СМК. 6 Магнит с отклоняющей системы ЭЛТ (трубка) монитора. 7 Магнит неодимовый от жёсткого диска ( система перемещения рычага с магнитными головками).
