    Свет в гостиной стал светодиодным



    В гостиной свет организован у меня тремя группами. Первая группа — подсветка ниш и растений на окне, в которых используются лампы накаливания миньон по 40 Вт. Вторая группа — цветная подсветка центра потолка, состоящая из десяти люминесцентных ламп по 8 Вт. И, наконец, основной свет — десять ламп GU10 по 50 Вт каждая по периметру цветной подсветки и три лампы накаливания миньон по 40 Вт, освещающие удалённую от окна часть комнаты. В сумме выходит ни много ни мало 860 Вт, из которых 620 Вт относятся к основному свету! Многовато для комнаты в 21 м², хотя весь свет одновременно включается редко, только когда приходят гости.

    Итак, светодиоды у меня были и кое-какие драйверы, купленные давно ещё на eBay. Всё необходимое нашёл в загашнике.

    Что для этого надо:
    • светодиоды emitter 3HPD-3 (3 Вт, Т=3900 К),
    • светодиоды emitter 3HPD-1 (1 Вт, Т=3200 К),

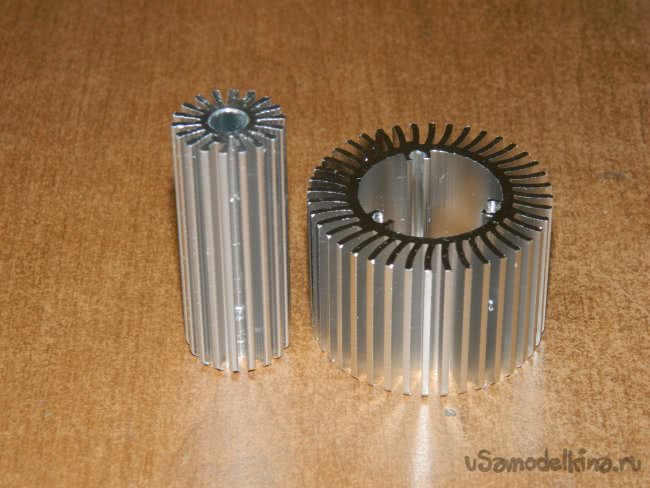

    • радиаторы R20-50-1L,
    • радиаторы R44-30-3L,
    • платы на три светодиода 3 BLENS 724-23 Ø44 мм,
    • одиночные платы под светодиоды emitter,

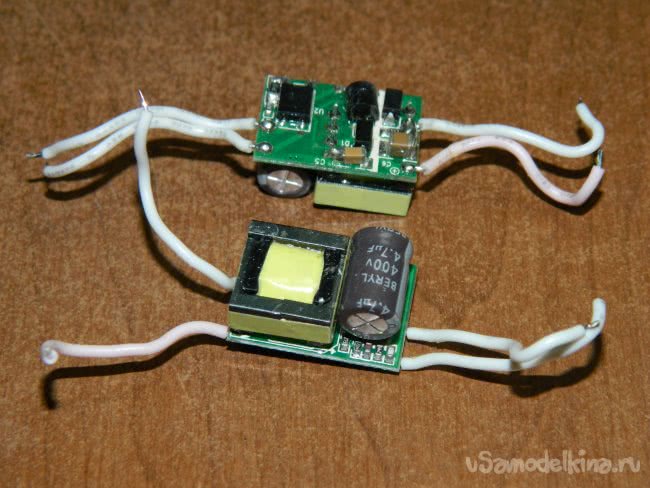

    • драйверы PSM-330ma-3WS (Uвх.=90-260 VAC; Uвых.=8-10 VDC; Iвых.=330 mA),
    • драйвер RLDC7-1 (Uвх.=90–260 VAC, Uвых.=9–12 VDC; Iвых.=630 mA),
    • драйверы RLDC2-2 (Uвх.=85-265 VAC, Uвых.=3-5 VDC, Iвых.=620-640 mA).

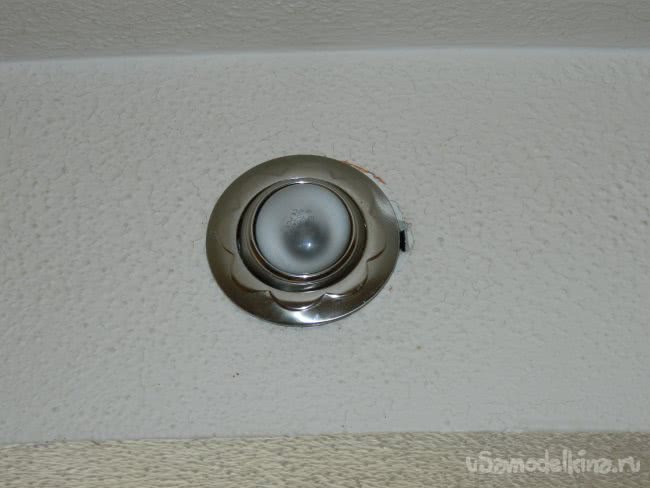

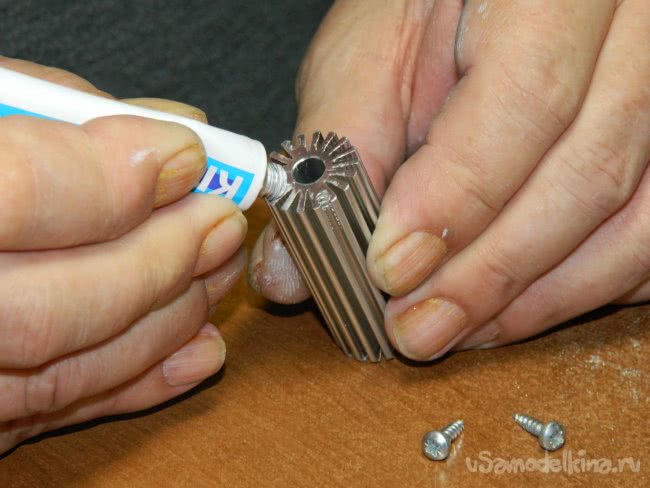

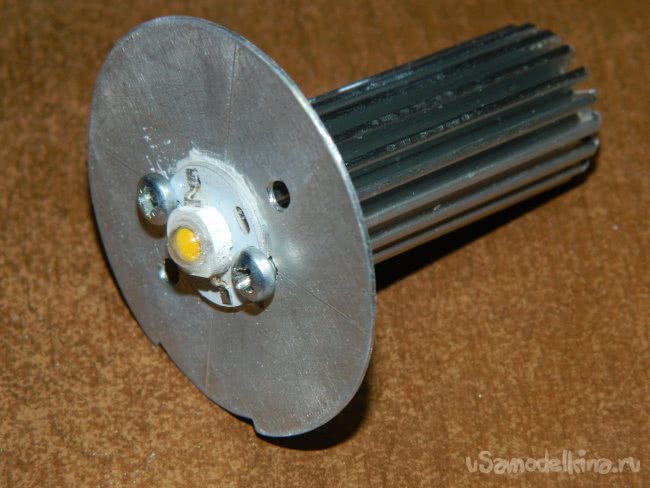

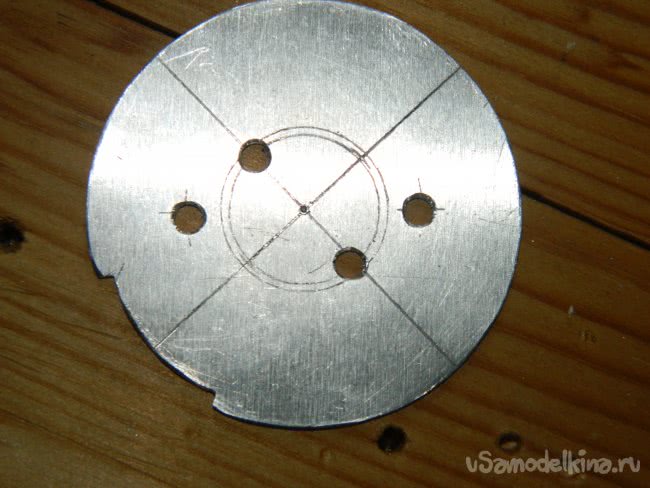

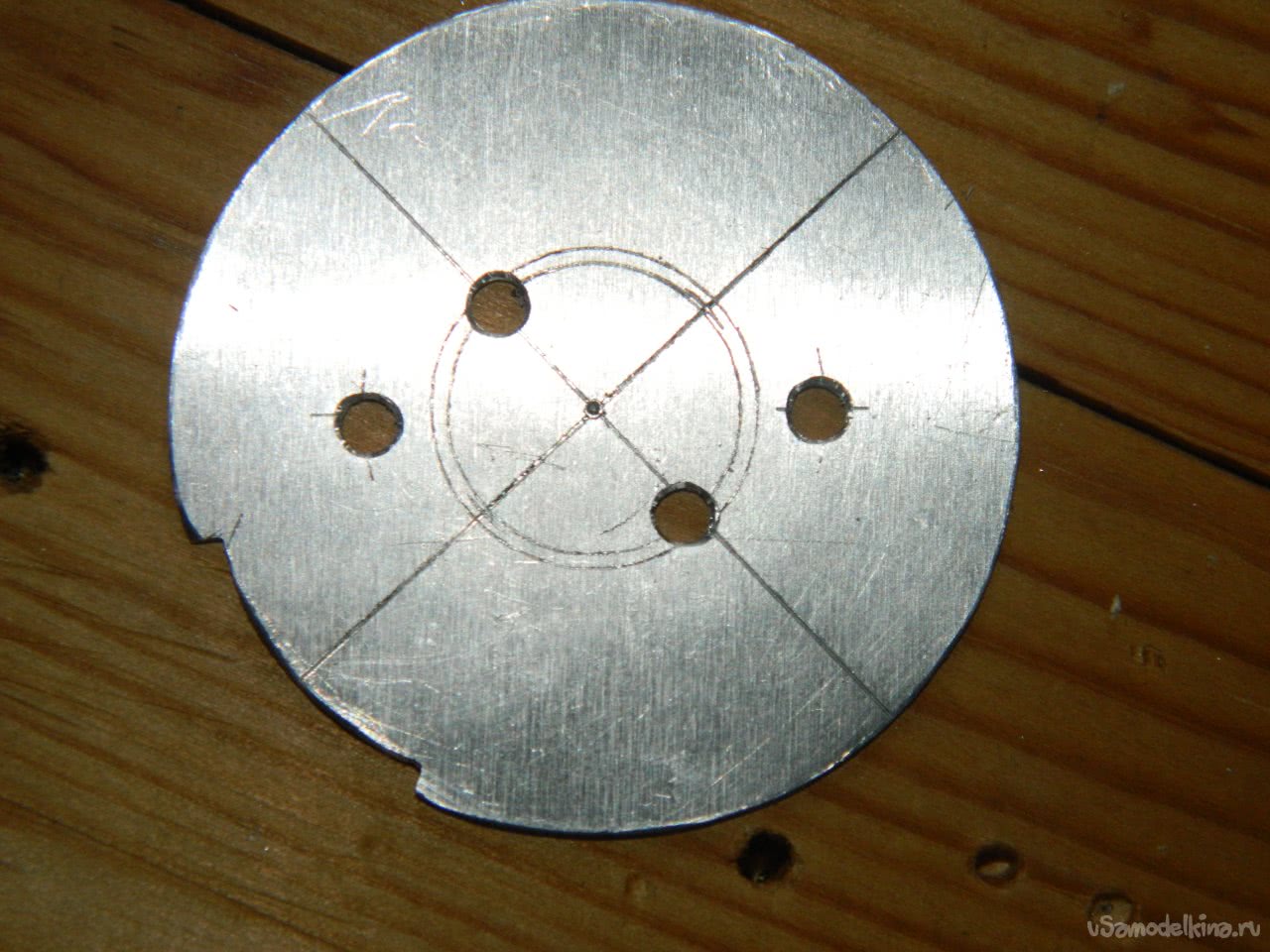

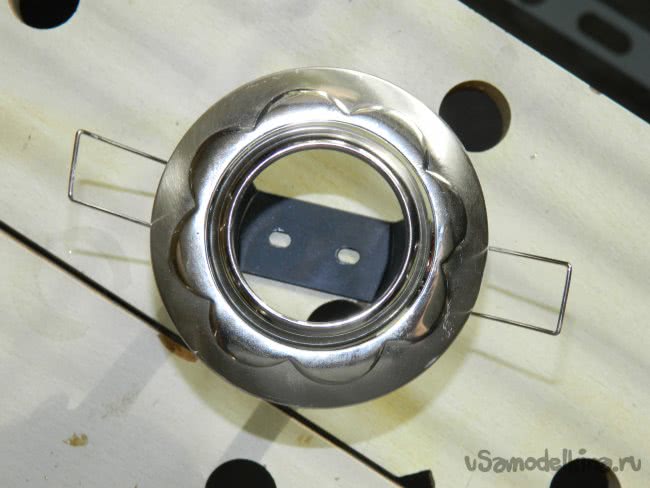

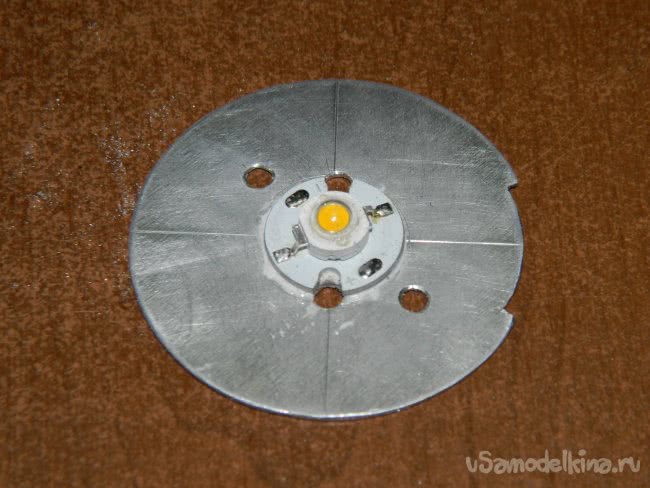

    Начал с переделки поворотных спотов с лампами накаливания. В первую очередь вытащил споты и снял с них патроны Е14. Потом из алюминиевого листа толщиной 1 мм вырезал радиаторные пластины Ø45 мм. С одного края пришлось сделать напильником вырез, так как установке радиаторной пластины в спот мешали заклёпки, которыми были присоединены скобы для крепления патронов. Затем припаял светодиоды 3HPD-3 на одиночные платы Ø16 мм, которую приклеил к радиаторной пластине термоклеем. Радиаторную пластину через термопасту КПТ-8 прикрепил двумя саморезами к радиатору.

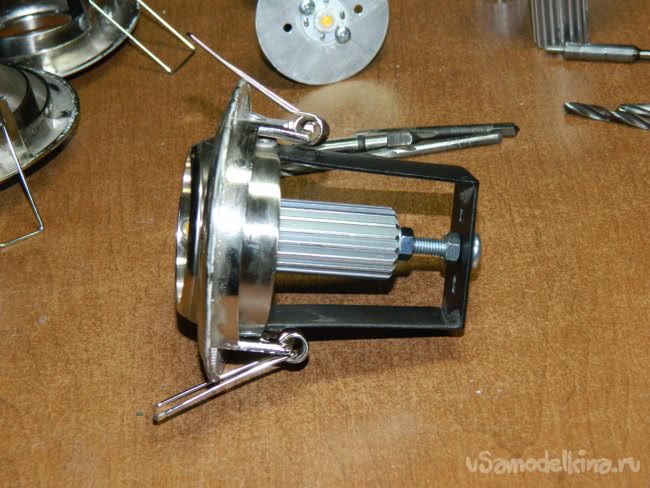

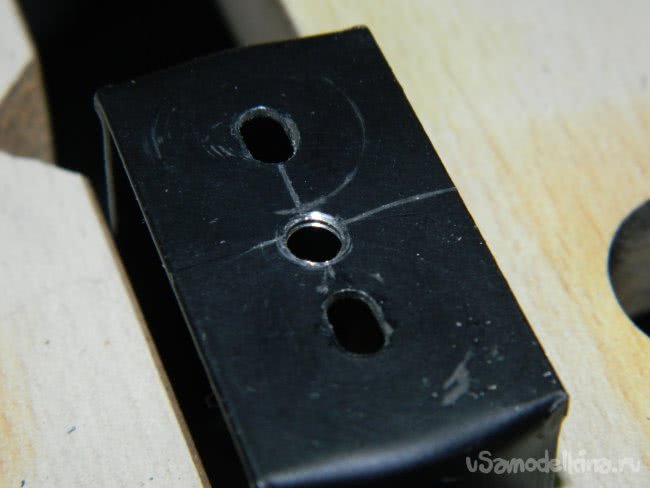

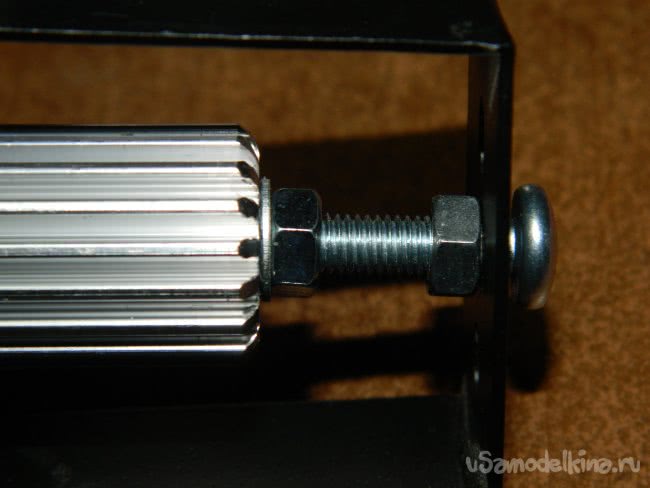

    Оставалось придумать, как закрепить радиатор в споте. Вопрос решился очень просто — в скобе, куда крепился патрон, просверлил отверстие, нарезал резьбу М5 и зафиксировал радиатор винтом в распор. Так как металл тонкий, продублировал резьбу гайкой. В результате получился светильник вполне промышленного вида.

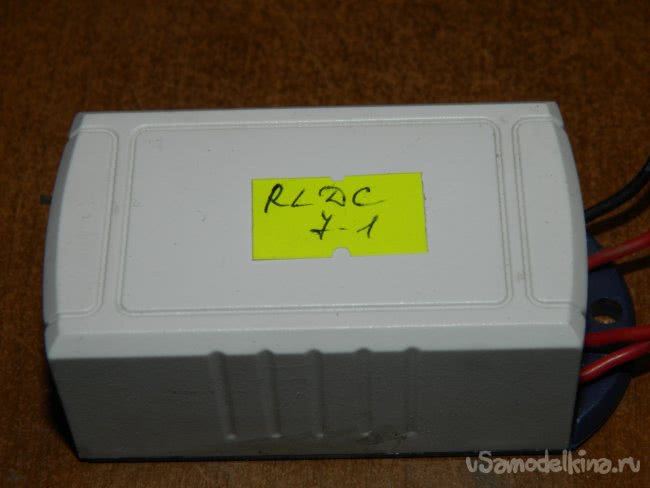

    Поскольку три светильника относились к группе основного света, запитал их от одного драйвера RLDC7-1.

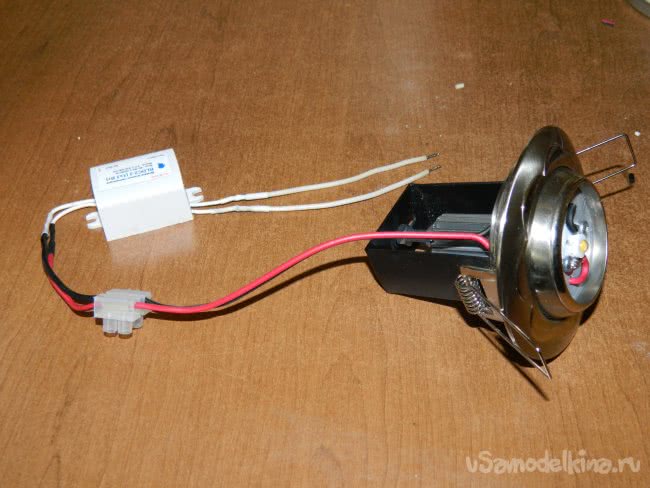

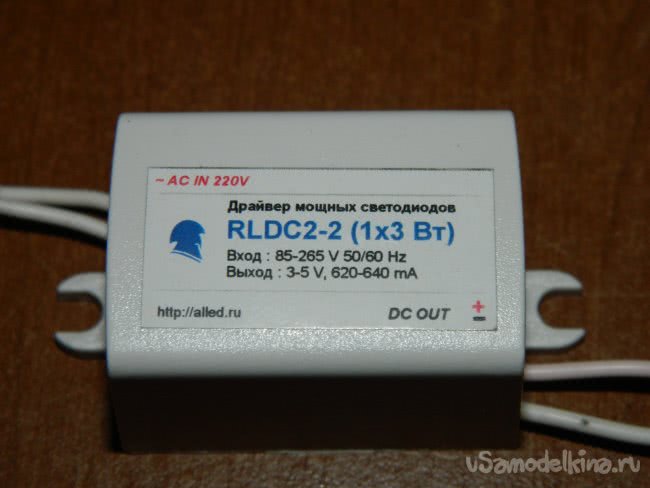

    Для двух трёхваттных светодиодов подходящего драйвера не нашлось. Поэтому запитывать каждый спот над окном и в нишах пришлось от четырёх драйверов RLDC2-2, рассчитанных на подключение одного трёхваттного светодиода.

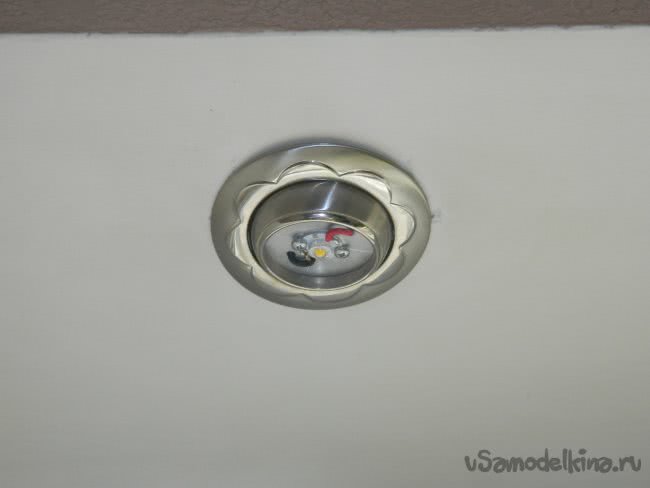

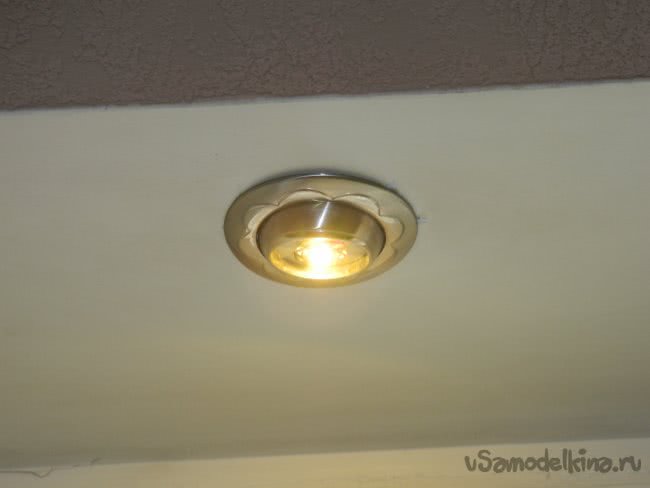

    Все семь спотов были поставлены на свои места и опробованы в работе.


    снято с уменьшенной экспозицией

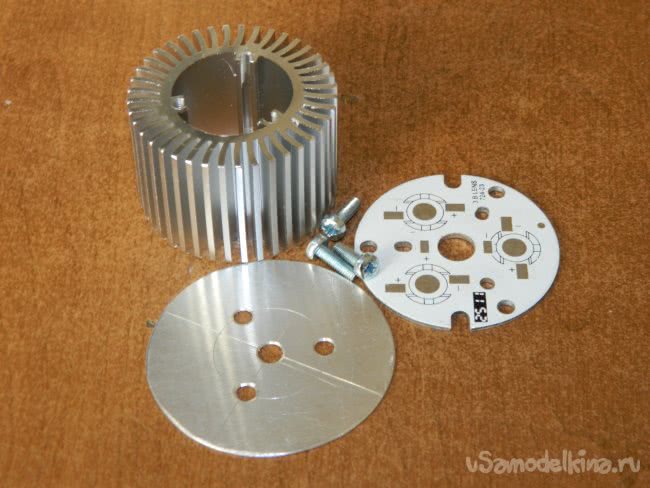

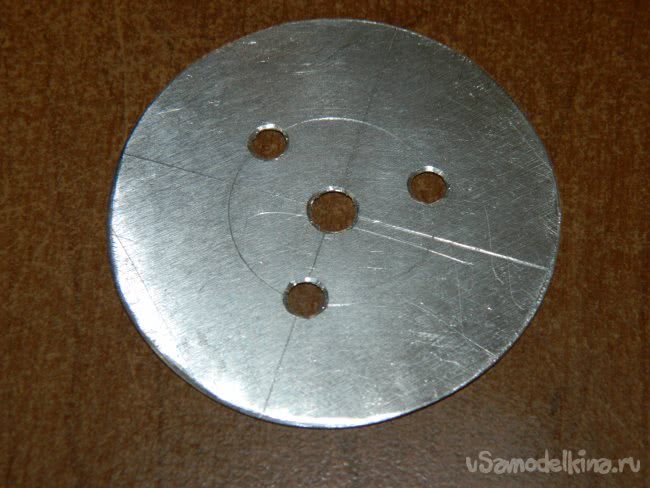

    Оставалось заменить 10 шт. ламп GU10, которые стояли на потолке. Начал переделку светильников с того, что снял с них декоративные рассеиватели и вытащил лампы. Сами светильники даже снимать не пришлось. Затем из алюминиевого листа толщиной 1 мм изготовил радиаторные пластины Ø50 мм (по диаметру лампы GU10) с отверстиями под крепёж радиатора. В результате получился комплект для изготовления светодиодной лампы, взаимозаменяемой с лампой GU10.

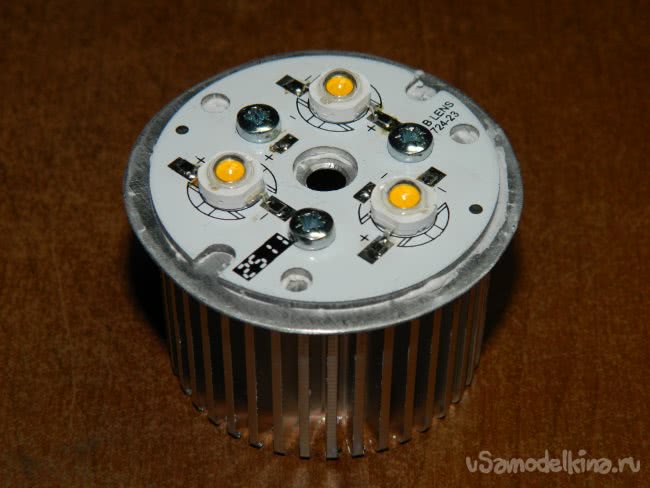

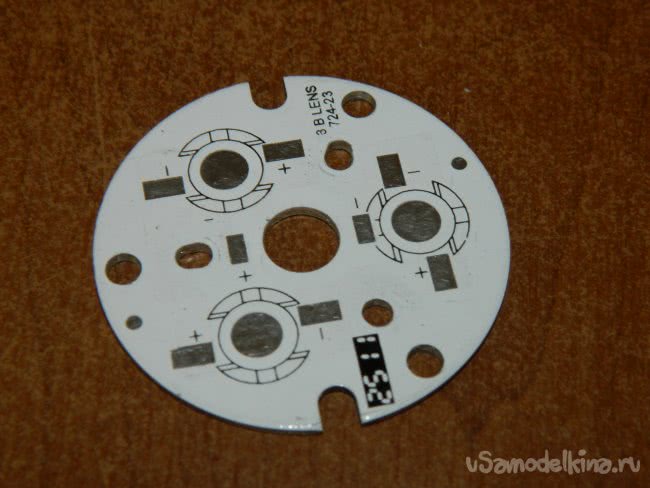

    Для ламп применил светодиоды 3HPD-1 (по три светодиода), соединённые последовательно. Такой светильник даст световой поток около 320–350 лм с учётом потерь в рассеивателе. Светодиоды напаял на плату 3 BLENS 724-23, которую приклеил на радиаторную пластину термоклеем, и винтами прикрепил сборку на радиатор через термопасту КПТ-8.

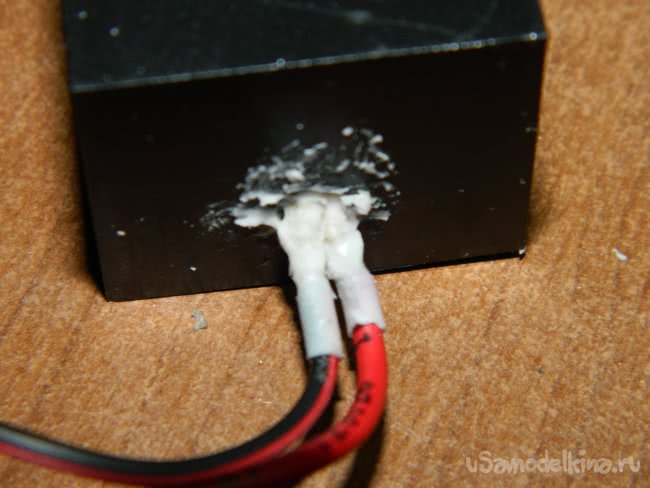

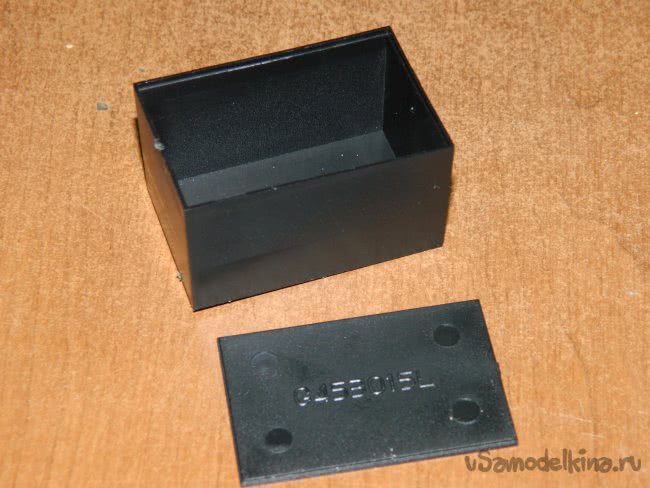

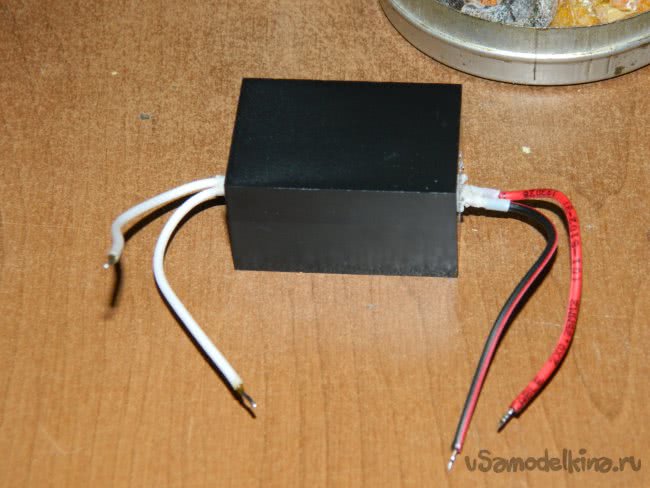

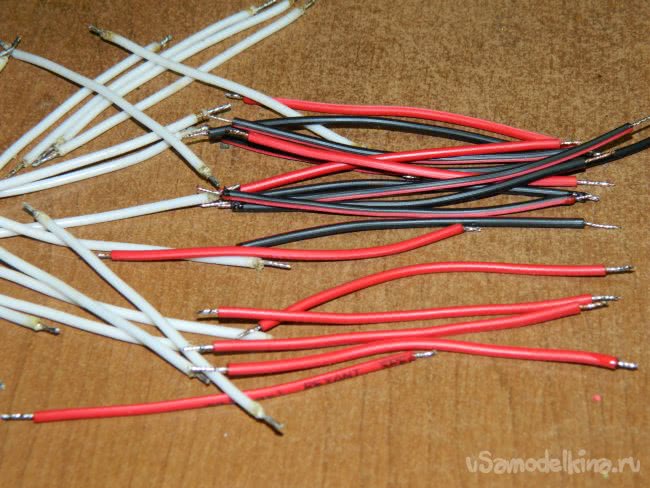

    Для драйверов PSM-330ma-3WS в магазине «Чип и Дип» приобрёл корпуса, так как они безкорпусные. Для того чтобы надёжно зафиксировать драйвер в корпусе, нарезал кусочки более толстых (использовались сечением 0,2 мм²) проводов сечением 0,5 мм², перепаял провода на драйверах и через термоусадочную трубку вывел их из корпуса. Стык загерметизировал герметиком.

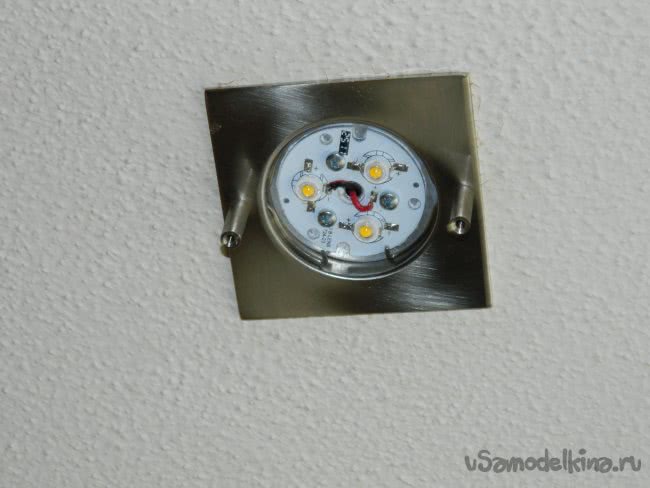

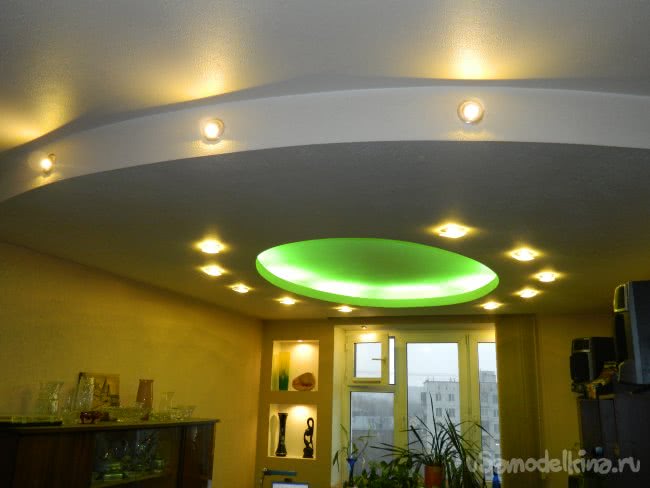

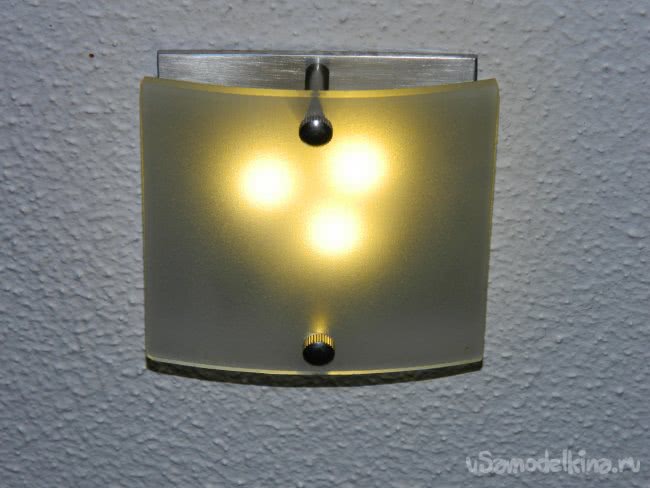

    Готовые светодиодные лампы поставил вместо GU10 и проверил их в работе — света достаточно!







    Лампы подсветки центра потолка — не менял (я их редко включаю).

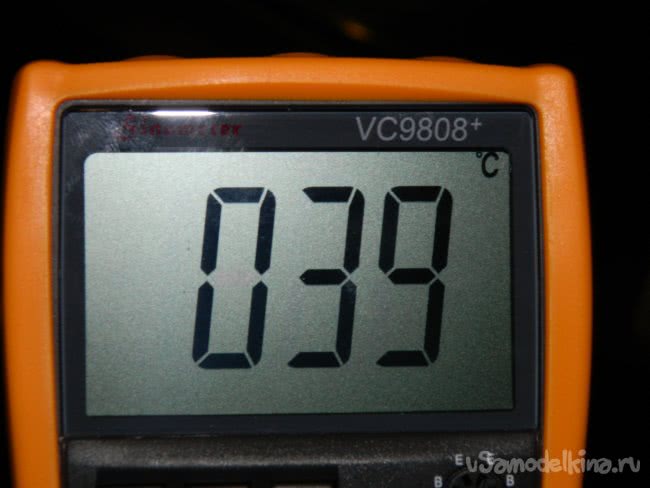

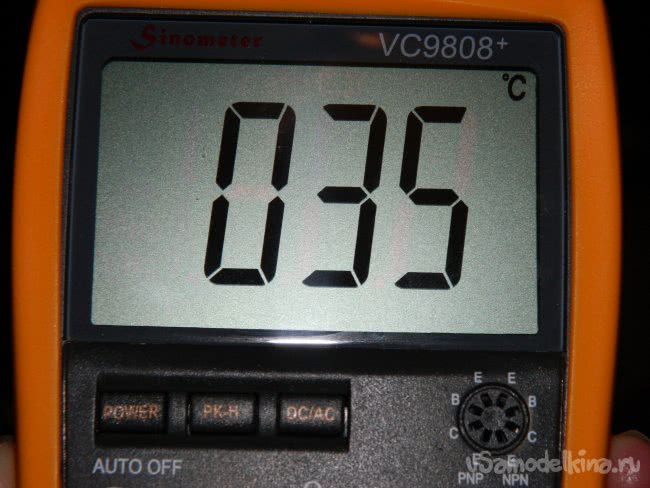

    Измерение температуры мультиметром VC9808+ показало, что на спотах с трёхваттными светодиодами она не поднимается выше 39°С, а одноваттными — 35°С. Таким образом, светодиоды работают в нормальном тепловом режиме.


    Вот так из 860 Вт в гостиной я сделал 131 Вт, причём на основной свет приходится всего 39 Вт без потери освещённости! Даже, кажется, стало светлее!
