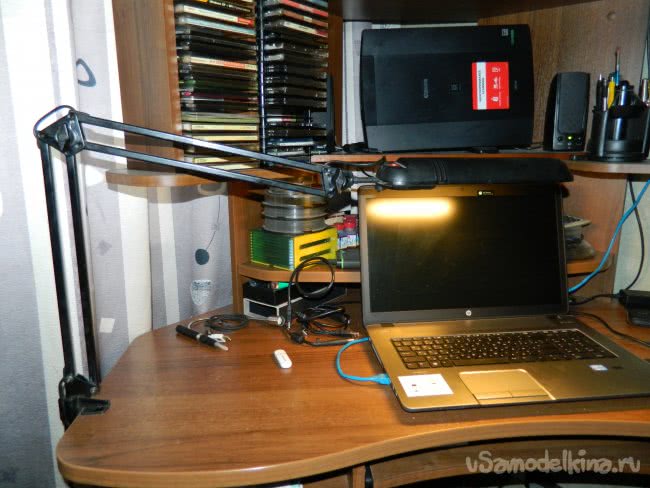

    Лампа-журавль в кабинете

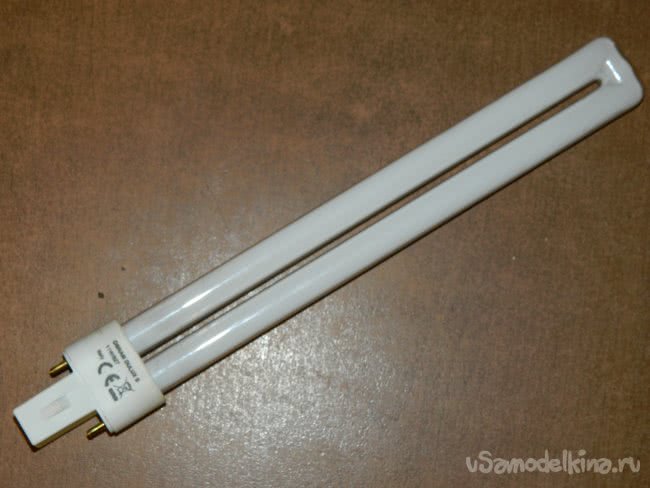

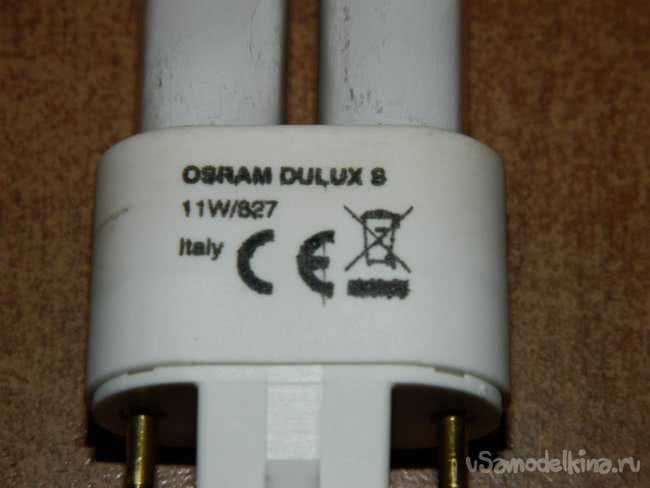

    В кабинете (да и в квартире в целом) оставалась единственная энергосберегающая лампа в настольном светильнике на рабочем столе — остальные светильники я уже переделал на светодиодные. Лампы G23 (мощность 11 Вт) фирмы OSRAM менял раз в год, так как светильник использовался достаточно интенсивно. За полгода до перегорания лампа начинала мигать, что раздражало. Лампа включалась, как и обычная люминесцентная, т.е. с задержкой, которая нужна была для прогрева стартера, который находился в цоколе.

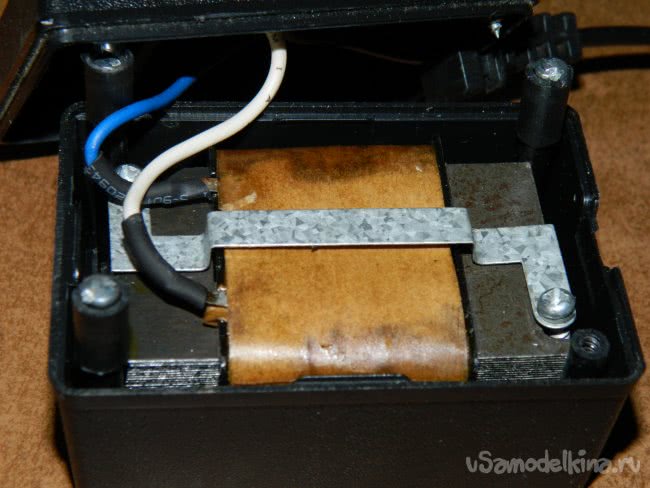

    Надо отметить тяжеленую вилку-дроссель, которая постоянно вываливалась из евророзетки. В общем, я решил поставит светики в эту лампу взамен G23.

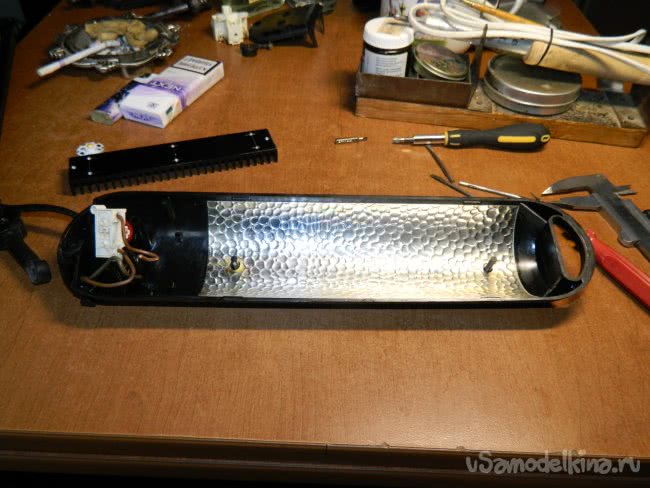

    Разобрав лампу (всего три винтика отвернул), я понял что переделки будут минимальны: разместится и драйвер, и светодиоды на радиаторе.

    Что понадобится:
    • Драйвер HG-2234 с характеристиками: Uвх.= 90-240 VAC; Uвых.= 6-12 VDC; Iвых.= 500 mA; размеры — 25x17x17 мм.
    • Светодиода 3HPD-3: Iном./макс.= 300-700 mА; Uпр.= 2,9–3,6 В; Φν = 220 лм; Т = 4000 К; чип 45х45 mil.
    • Радиаторные пластины Star ø20 мм (толщина 1,6 мм).
    • Радиатор HS 172-30; размеры 150х30х13 мм.

    Светики будут работать в двухваттном режиме, следовательно - облегчённом.

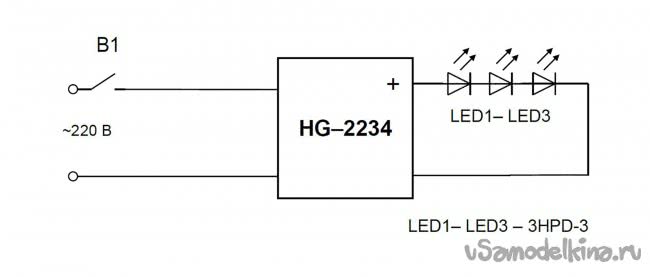

    Схема подключения представлена на рисунке.

    Площадь выбранного радиатора составляет 310 см², что вполне хватает для охлаждения трёх 2-Вт светиков. (Напомню, что для отвода 1 Вт тепла достаточно 30 см2).

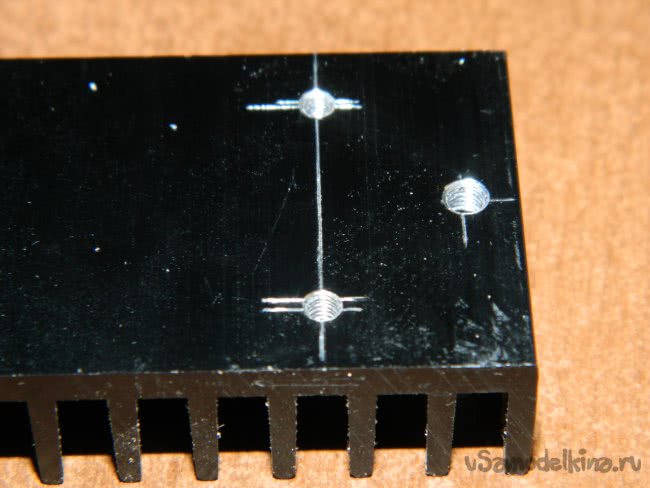

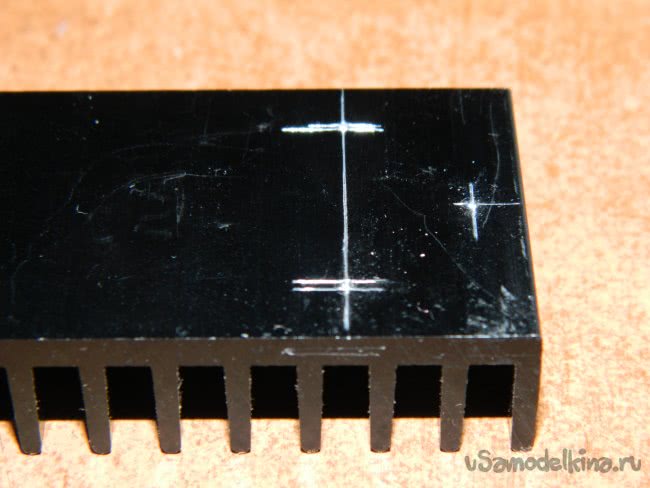

    Радиатор решил крепить на винты на отражатель лампы, к нему уже будут крепиться радиаторные пластины. Разметил его, и были высверлены отверстия под резьбу М3 для крепления радиатора к плафону светильника и отверстия для крепления радиаторных пластин (по резьбу М2,5).

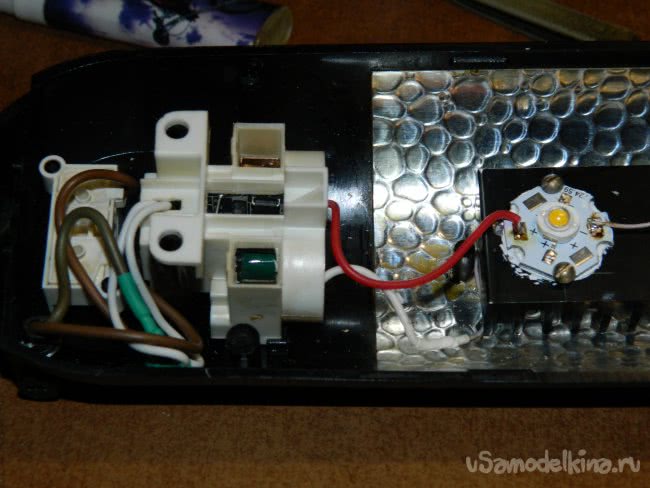

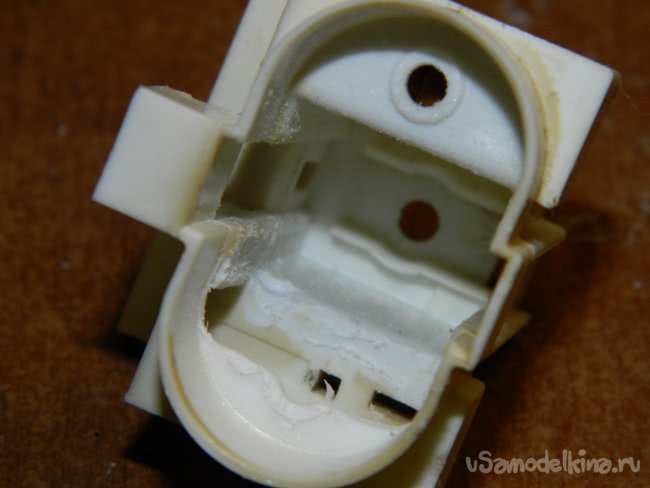

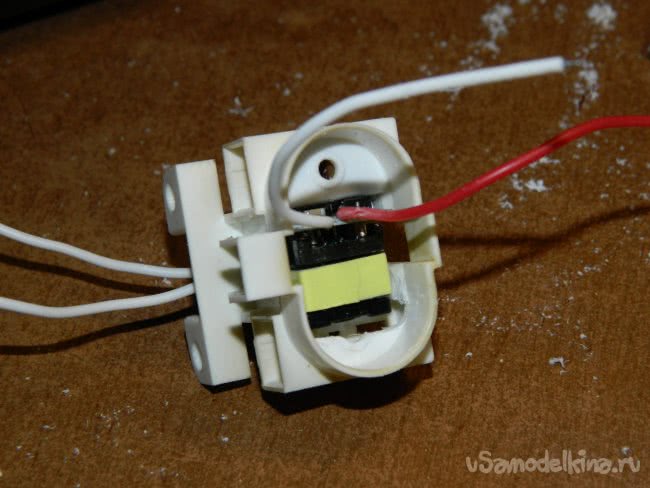

    Половина патрона G23 было выфрезеровано бормашинкой с целью размещения в него драйвера. Драйвер встал, как родной (не надо было изолировать его от светоотражателя лампы и радиатора.

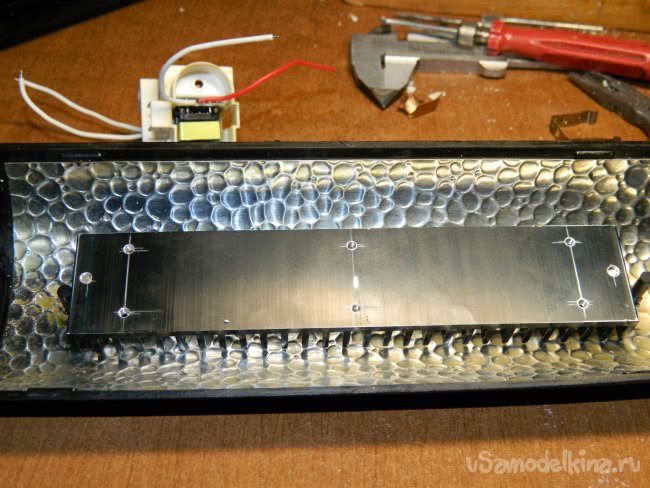

    Радиатор был установлен в светильник на винтах М3.

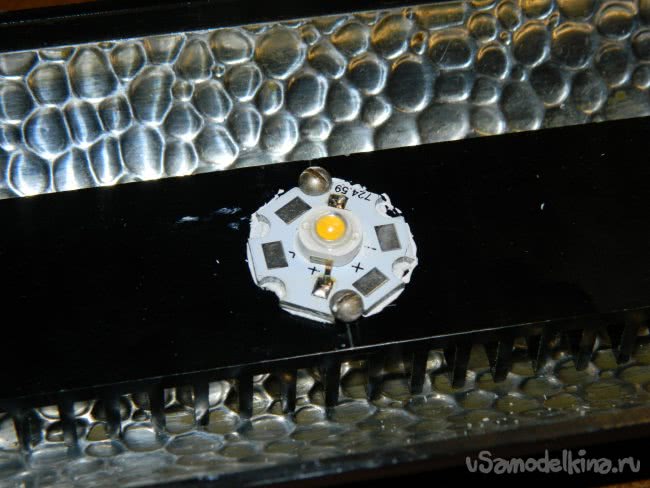

    Но, увы — термоклей кончился (а ехать в “ЧИП и ДИП” было лень). Поэтому я впервые попробовал напаять светики на радиаторные платы с использованием термопасты. Платы также прикрепил на радиатор через пасту КПТ-8 на винты М2,5.

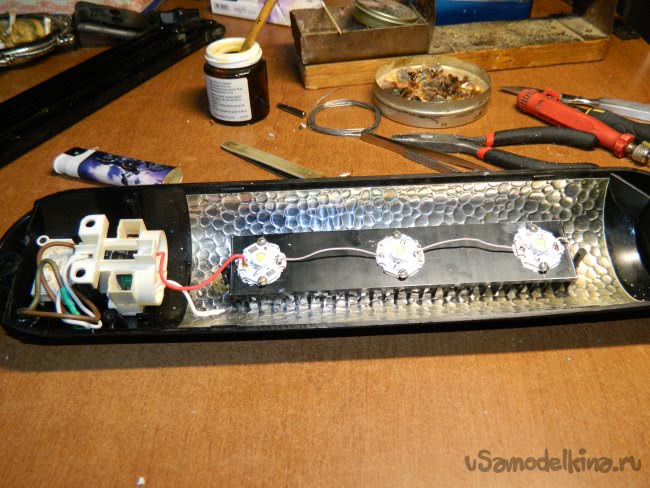

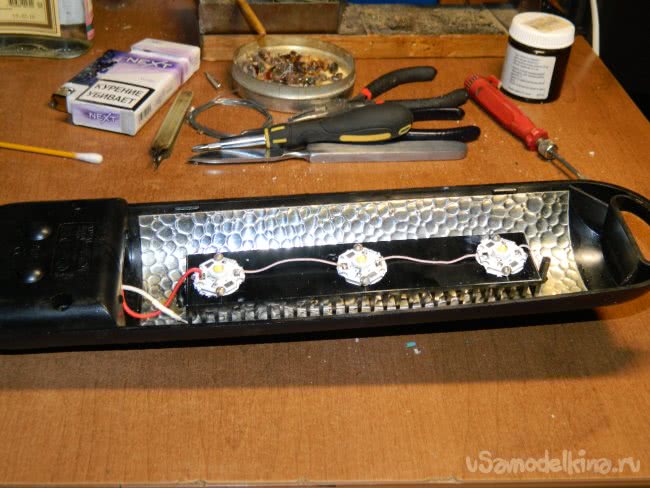

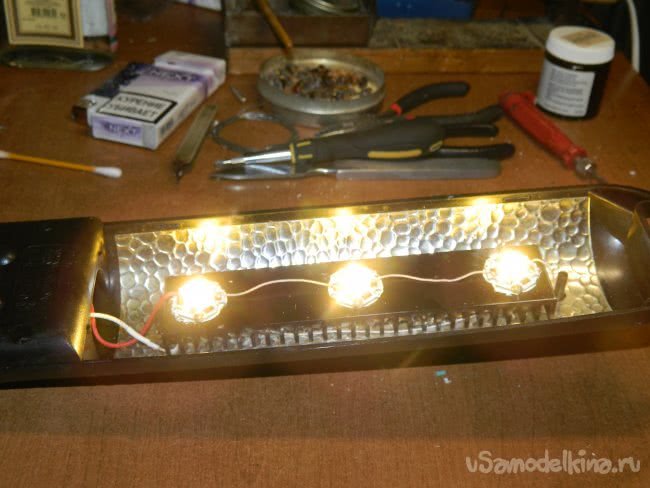

    Далее весь монтаж вёл проводом МГТФ 0,17: распаял светики последовательно, выходные провода от драйвера подключил к светодиодам, а входные — подпаял к выключателю светильника. Все соединения изолировал термоусадочным кембриком. Потом собрал светильник, отрезал вилку-дроссель (какое облегчение я испытал!) и поставил обыкновенную вилку — переделка закончена.

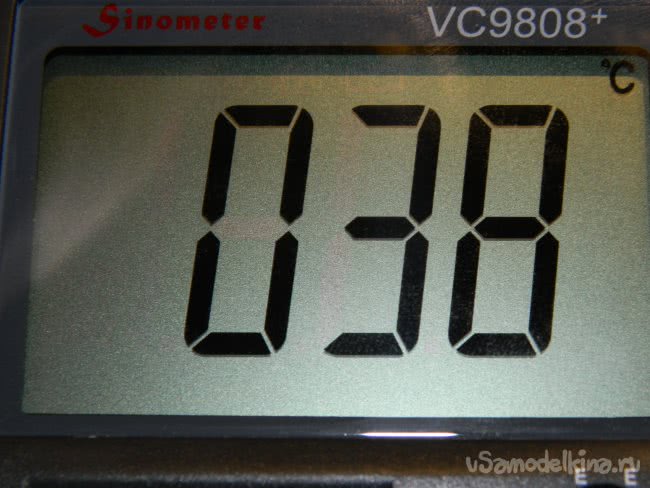

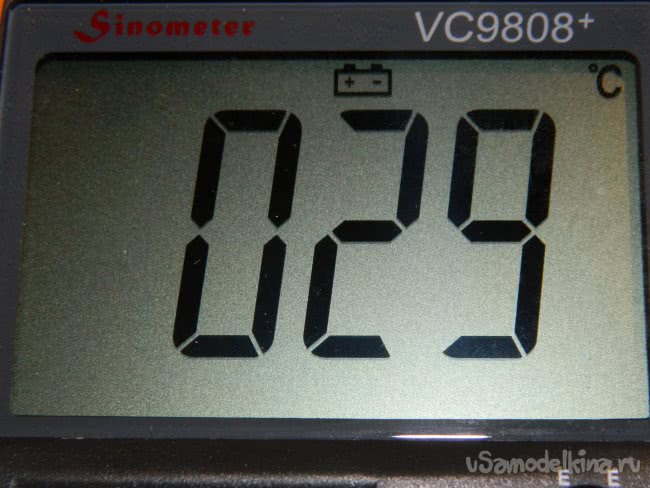

    Я напрасно боялся, что вместо термоклея будет использоваться термопаста (да, она имеет тенденцию каменеть через какое-то время — но ЭТО ОЧЕНЬ БОЛЬШОЕ ВРЕМЯ). Во время испытаний измерения температуры на катоде светодиода и на радиаторе было нормальным после продолжительной работы светильника.



    Всё, лампа переделана на светодиодную.

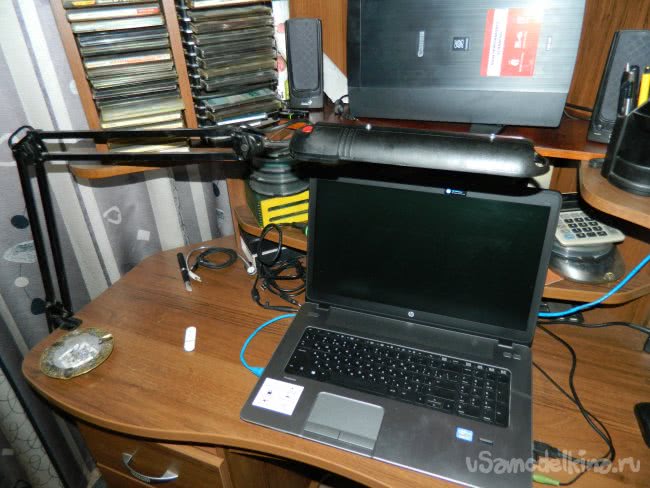

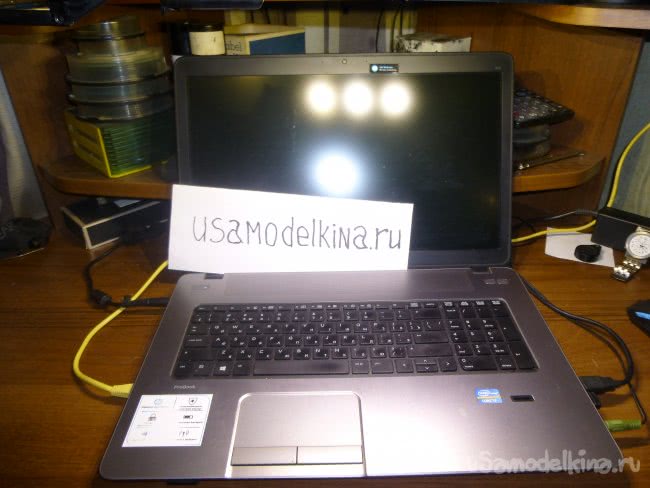

    Световой поток составляет - 600-650 лм, которого хватает для света на всём рабочем столе с компом. А всего-то потратил несколько часов. А эта лампа будет очень долго работать!
