Самодельный светодиодный светильник, работающего от напряжения 5В


Приветствую посетителей этого сайта. Свет - это неотъемлемая часть нашей жизни. Ведь без него нам никуда. В данной статье вы увидите, как изготовить пятивольтовый светодиодный светильник с достаточной яркостью своими руками из самых подручных материалов. Корпус светодиодного светильника будет изготовлен из жестяной банки из под кофе, а это значит, что самоделка будет изготовлена из мусора, то есть уже из ненужных вещей. Перейдем к процессу сборки данной самоделки. А для изготовления светильника нам понадобятся:

Материалы:
1) Две жестяные банки из под кофе разных объемов для изготовления корпуса светильника;

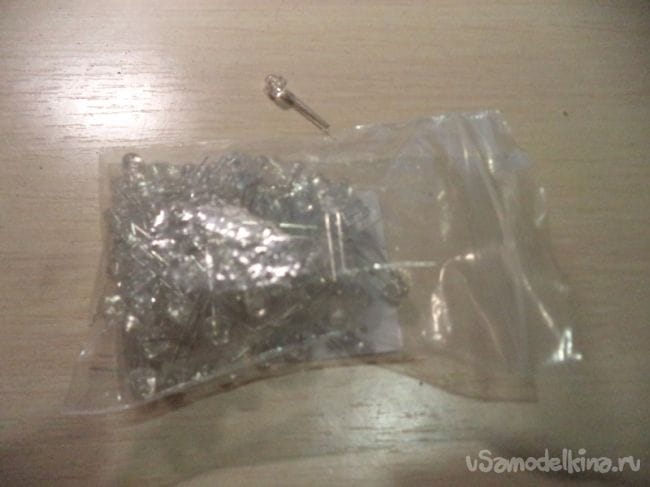

2) Яркие белые светодиоды, предназначенные для напряжения 3 вольт (26 штук);
3) CD диск для закрытия контактов светодиодов;
4) Соединительные провода для соединения контактов;
5) Термоусадочные трубки для изоляции оголенных контактов;
6) Резисторы одинакового сопротивления, чтобы светодиоды можно было подключать к напряжению 5 вольт (3 штуки);
7) Выключатель для отключения питания светильника;
8) USB штекер для подключения светильника к питанию 5 В;
9) Саморез для закрепления светильника на стену.

Инструменты:
1) Ножницы для резки жестяной банки;
2) Канцелярский нож для чистки проводов и обрезки некоторых отверстий на жести;
3) Любой острый предмет, будь это шило или гвоздь для прочерчивании на жести разных разметок;
4) Линейка или угольник для чертежей;
5) Электрическая дрель и сверла для сверления посадочных мест для светодиодов;
6) Наждачная бумага для шлифовки острых и неровных поверхностей;
7) Плоскогубцы для проделывания изгибов корпуса;
8) Клеевой пистолет и термоклей для склейки некоторых деталей и конструкций;
9) Электрический паяльник для пайки электрических контактов;
10) Кусачки для резки проводов;
11) Зажигалка или спички для усадки термоусадочных трубок.

Процесс изготовления светодиодного светильника.

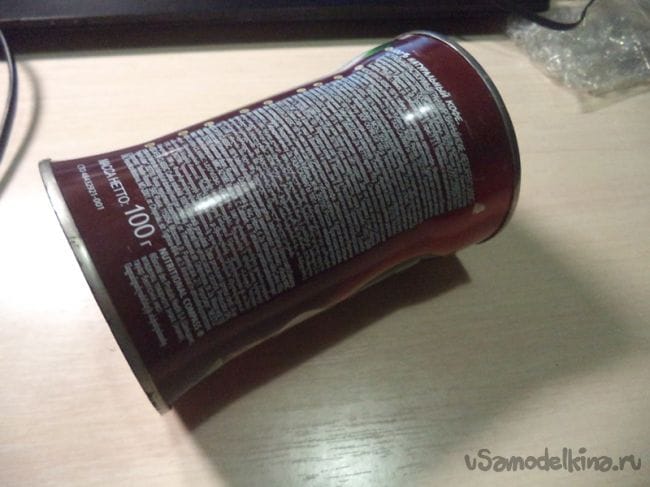

Как я упоминал ранее, для корпуса светодиодного светильника нам понадобятся банки из под кофе.

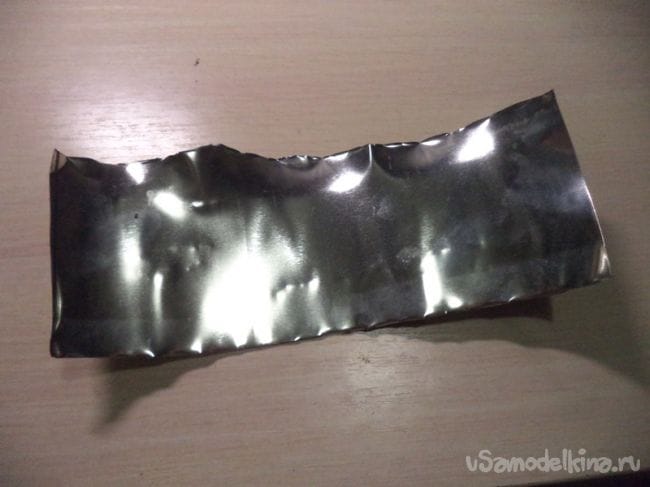

С помощью ножниц вырезаем прямоугольную часть из жестяной банки.

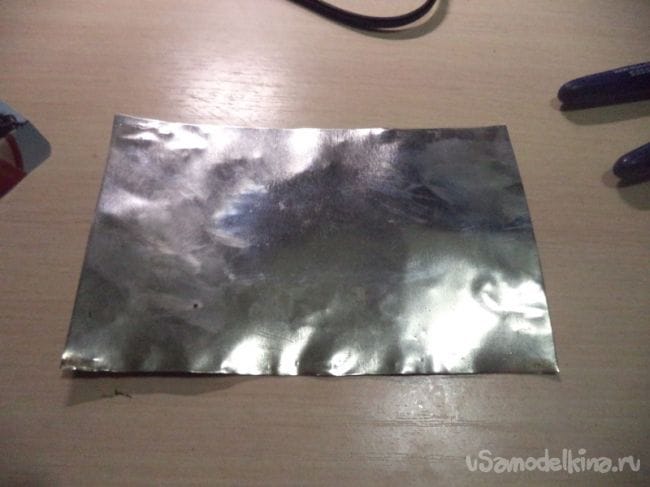

Отрезаем неровные части с помощью ножниц от жестяной пластины.

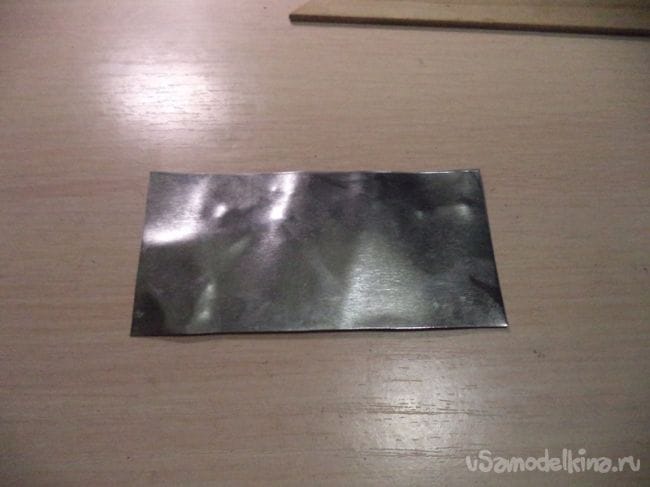

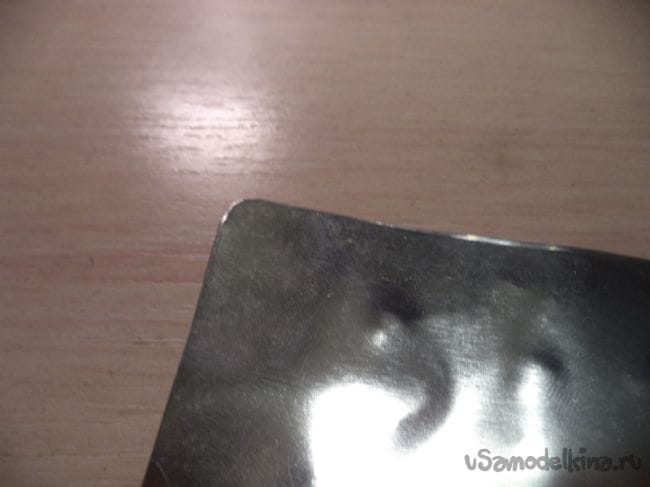

Острые края округляем, чтобы не проткнуть себе пальцы.

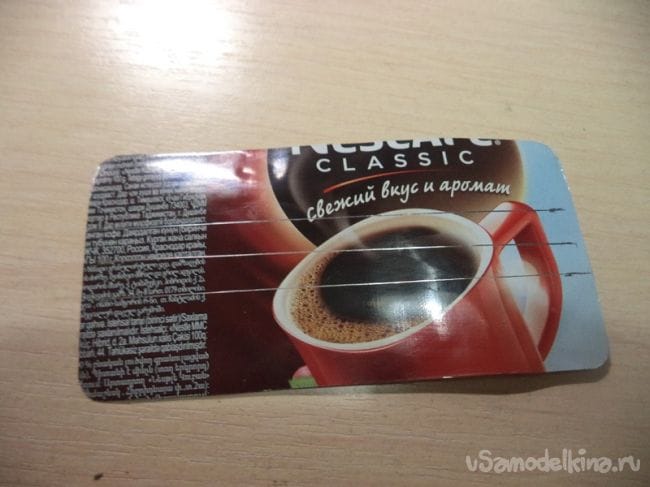

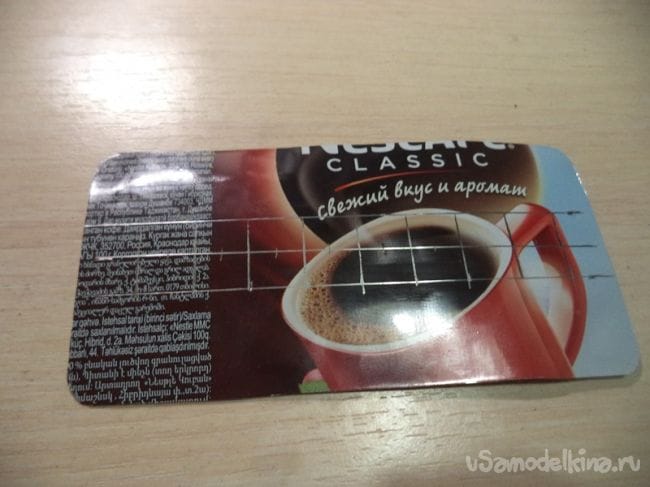

С обратной стороны жестяной пластинки, там где есть разные надписи и иллюстрации с помощью гвоздя вычерчиваем следующие пометки.

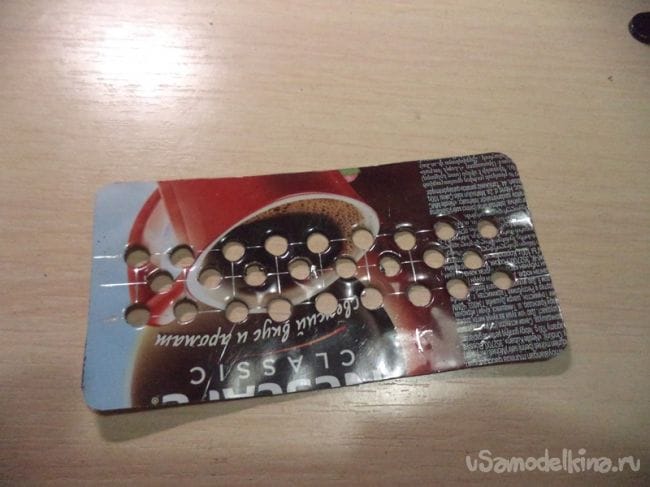

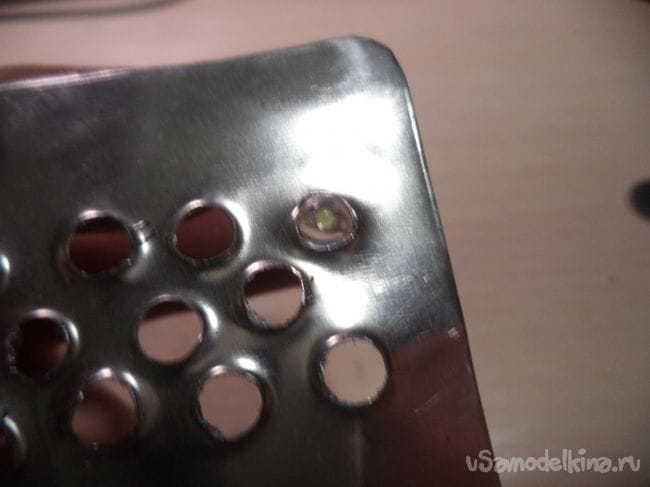

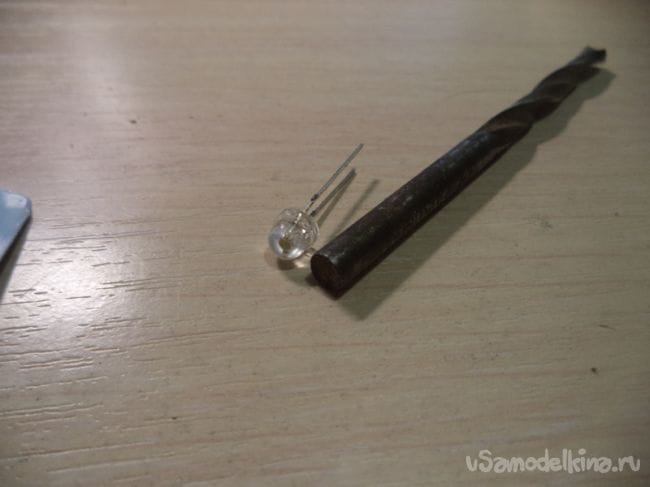

Теперь на помеченных местах, то есть на некоторых точках, где пересекаются линии, сверлим отверстия со сверлом с диаметром, равной диаметру светодиодов. Для более удобного сверления, чтобы сверло не сверлило где попало, стоит выбить углубления на точках пересечения линий с помощью того же самого гвоздя и молотка.



Шероховатые и острые поверхности после сверления отверстий зашлифовываем наждачной бумагой.

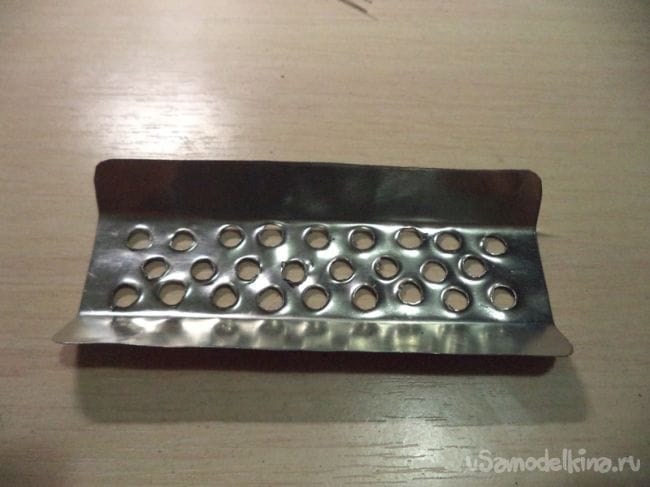

Загибаем пластину как показано на фотографии.

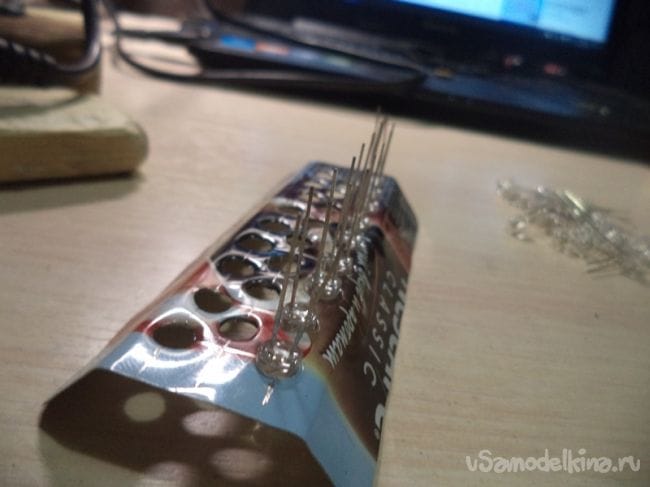

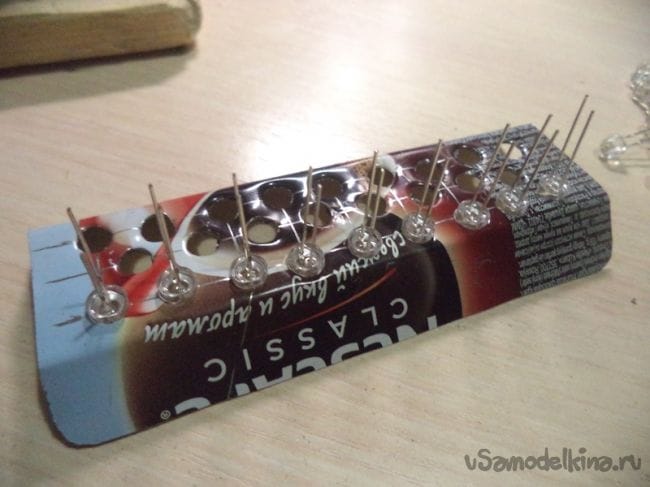

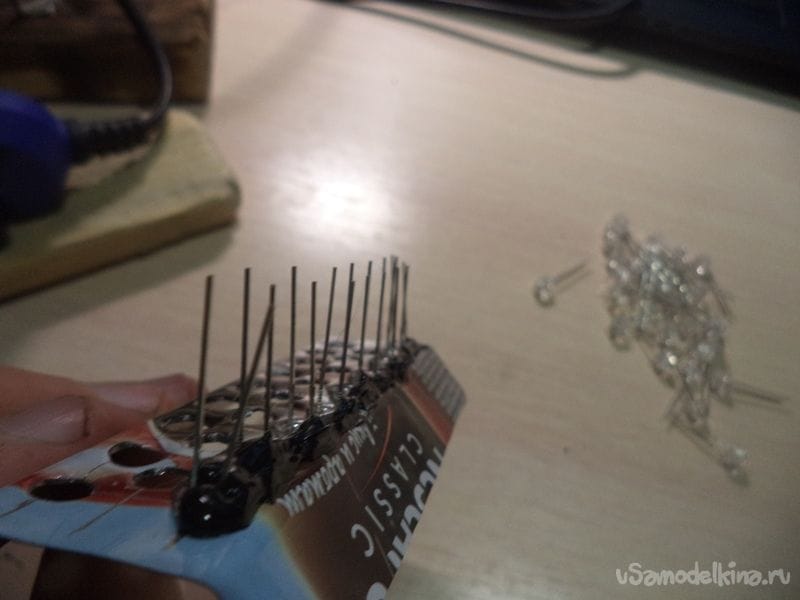

Теперь берем светодиоды и вставляем их в раннее просверленные отверстия на жестяной пластинке. Надо, чтобы минус светодиодов был с одной стороны, а плюс светодиодов был с другой стороны, чтобы их потом было легче спаять между собой параллельно.

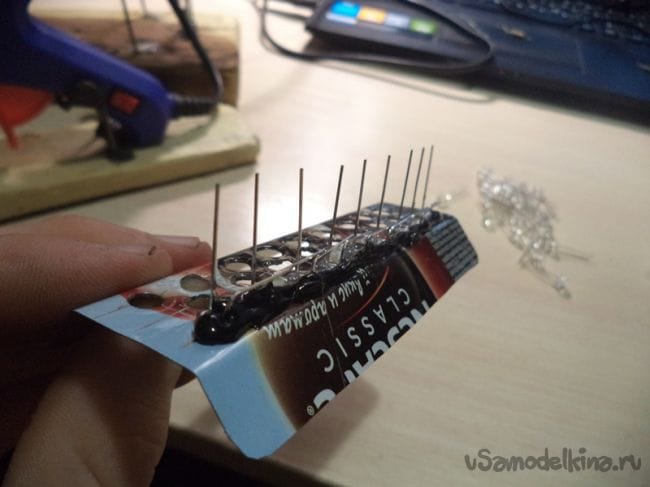

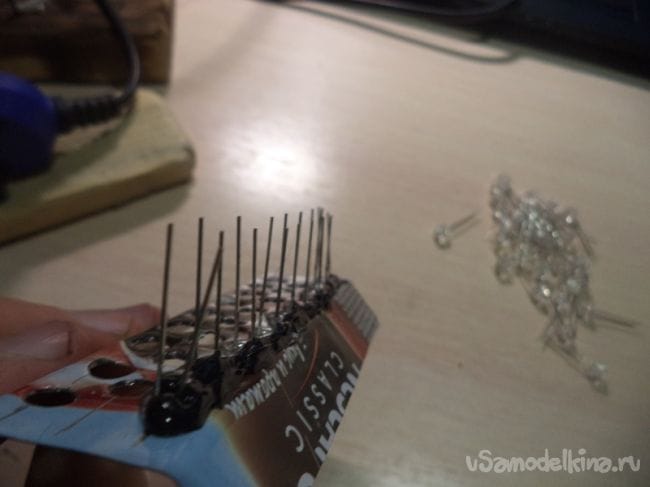

Прикрепляем светодиоды к пластинке с помощью горячего клея.

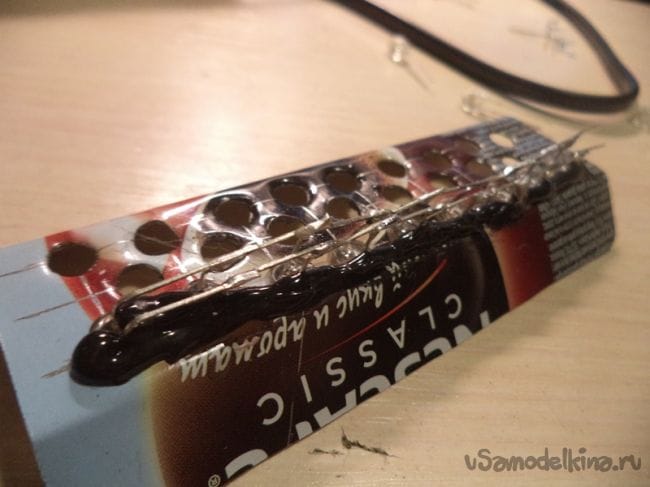

Теперь сгибаем контакты светодиодов так, чтобы контакт одного светодиода касался контакт другого светодиода.

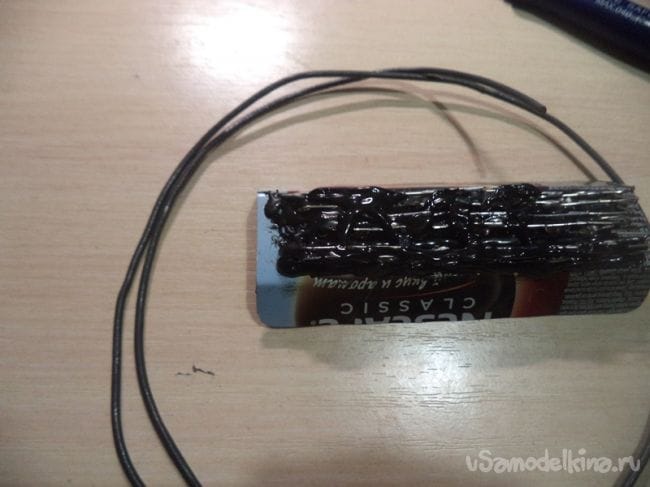

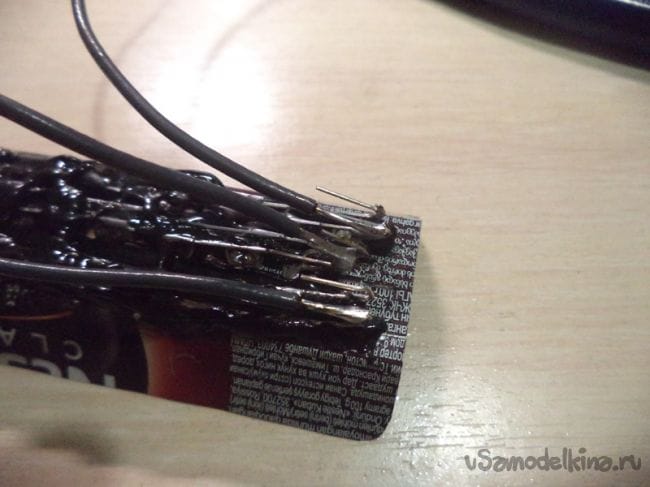

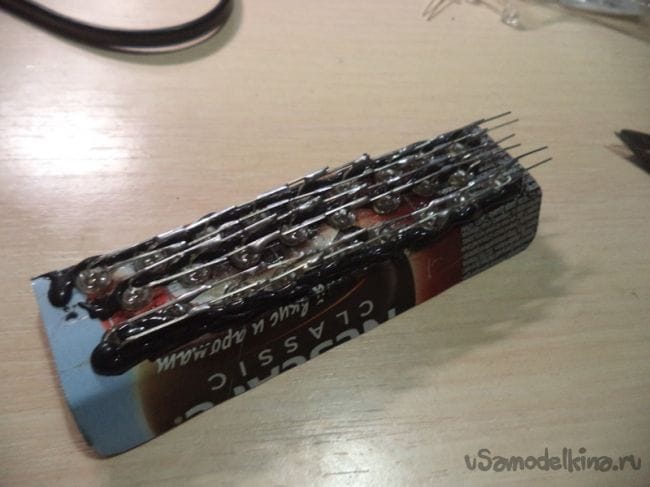

Припаиваем контакты светодиодов между собой.


И так все светодиоды.

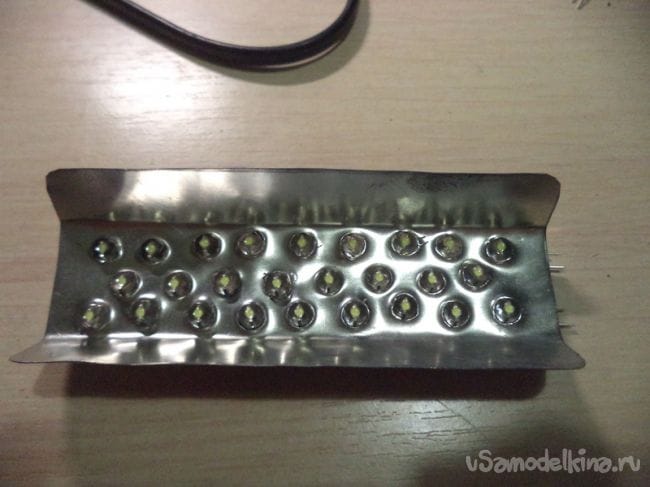

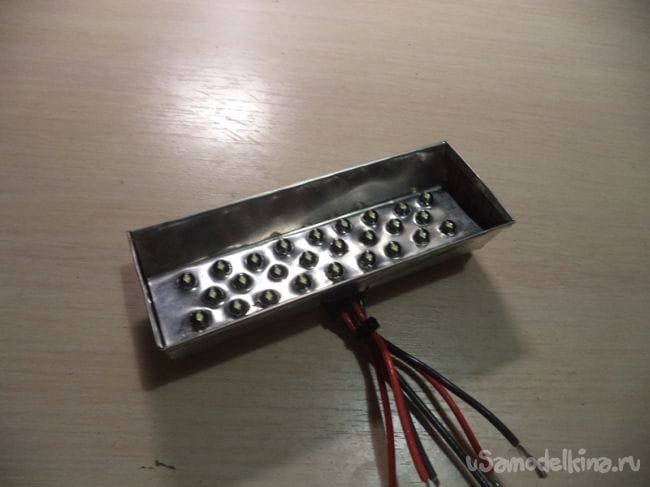

Вот так выглядят светодиоды с лицевой стороны будущего светильника.

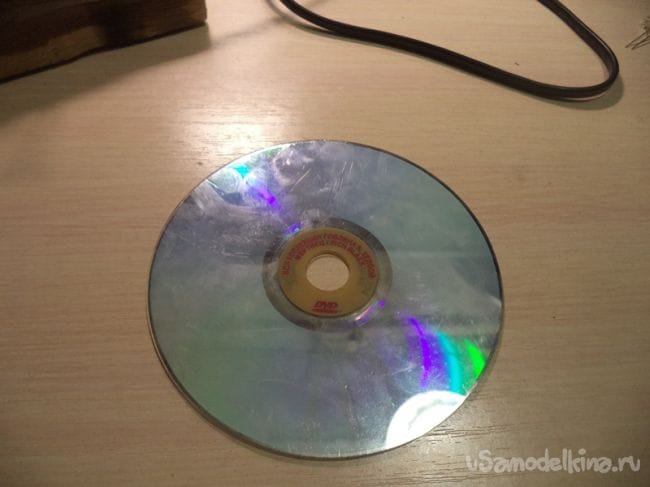

А чтобы закрыть оголенные контакты светодиодов, воспользуемся старым CD диском.

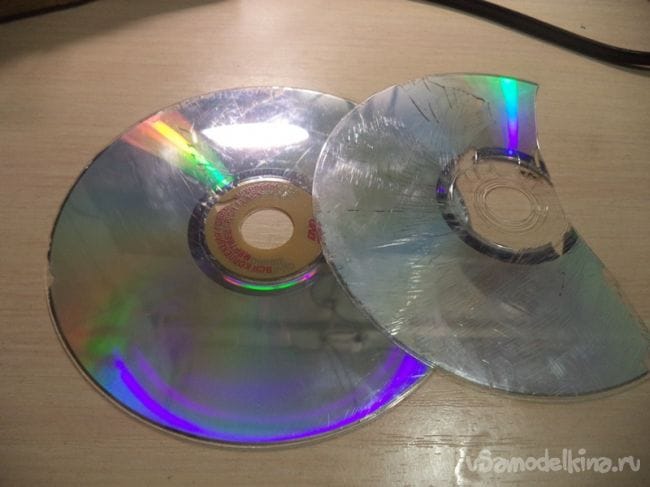

Разделяем этот диск на две части, то есть толщину диска разделяем в два раза.

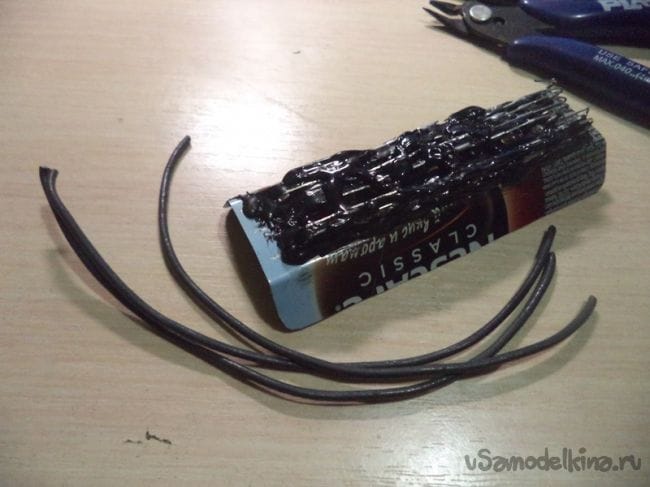

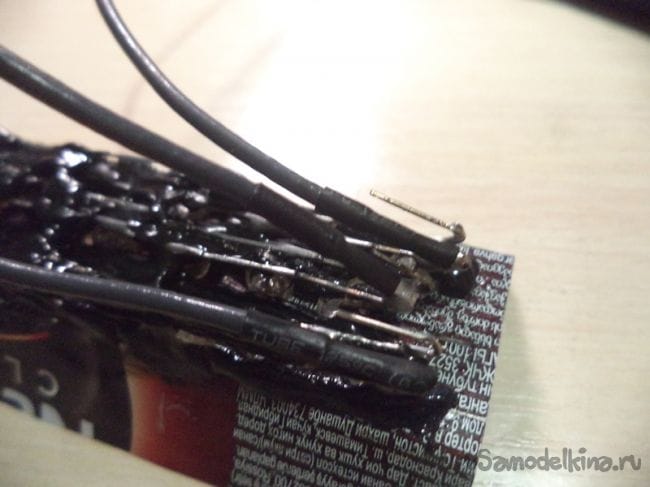

Но перед тем, как закрыть контакты, припаяем к светодиодам провода.

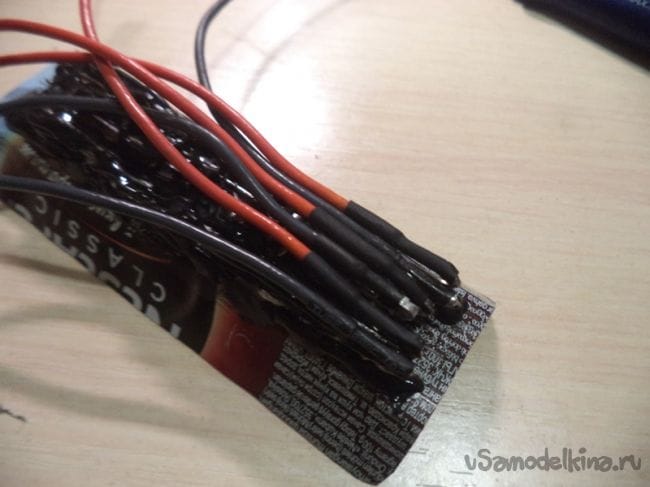

Запаянные контакты проводов и светодиодов усаживаем термоусадкой.

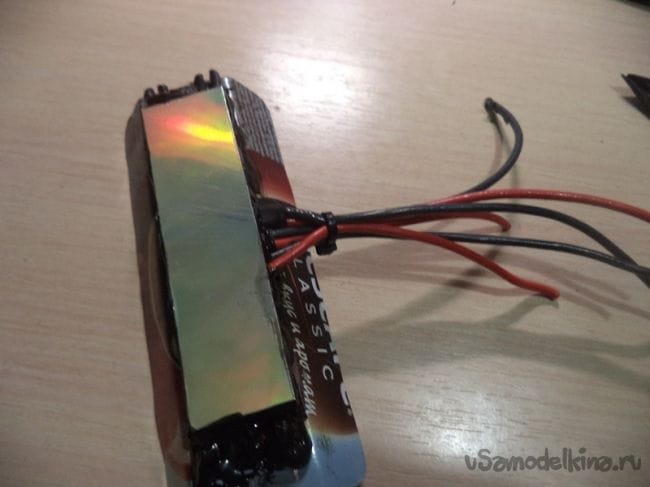

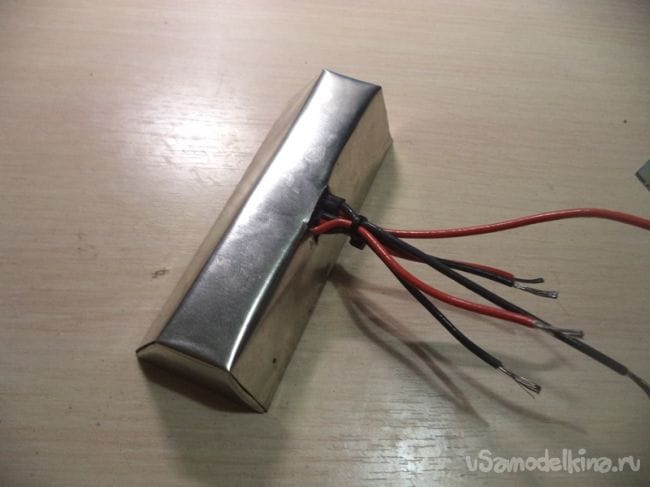

Теперь закрываем контакты светодиодов прямоугольной пластинкой из под CD диска.

Эта пластинка нужна для того, чтобы контакты светодиодов не касались жестяного корпуса, которая проводит электричество, и соответственно, чтобы не было сбоев в работе светильника.

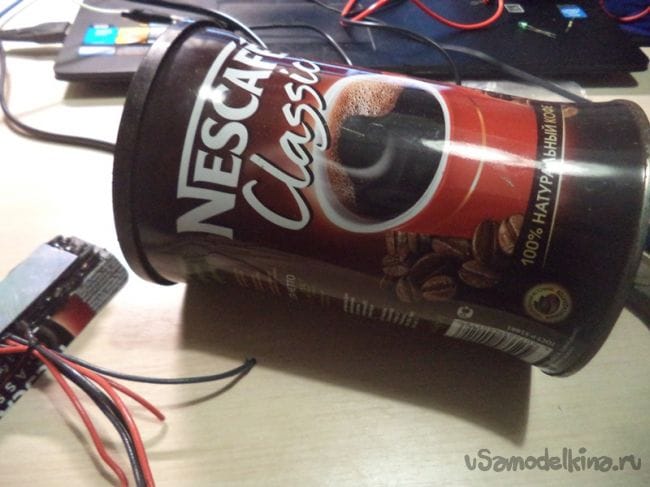

Теперь будем изготавливать корпус светодиодного светильника из другой жестяной банки с более большим объемом, чем предыдущая.


Вырезаем из нее прямоугольную пластину.

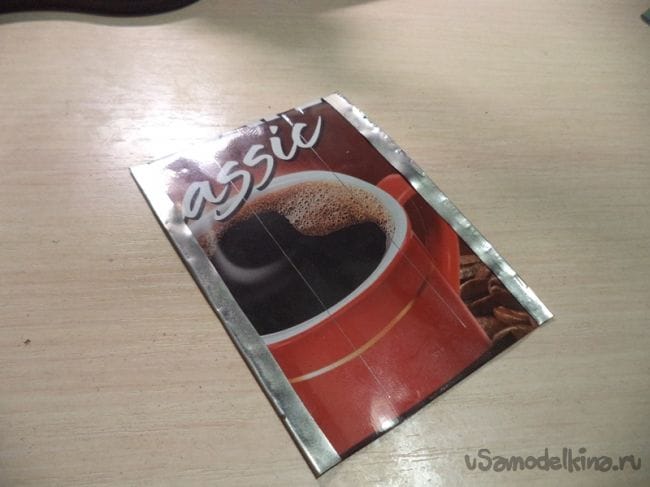

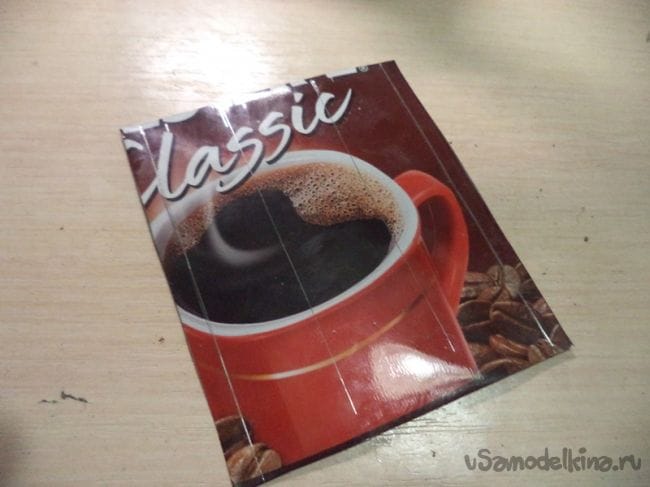

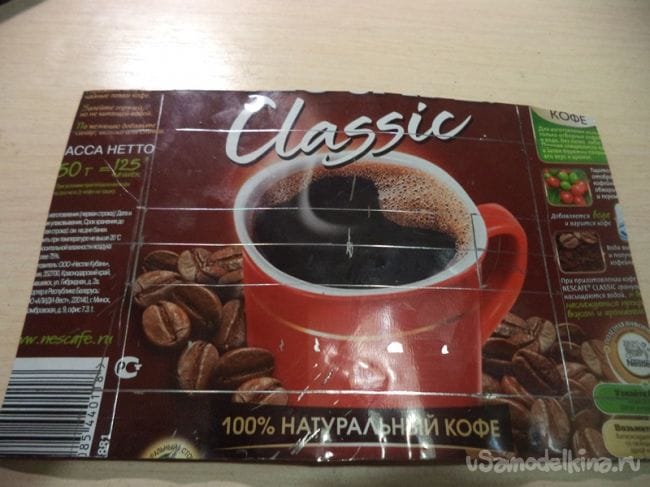

С обратной стороны снова расчерчиваем линии изробов и линии разрезов с помощью угольника и гвоздя.

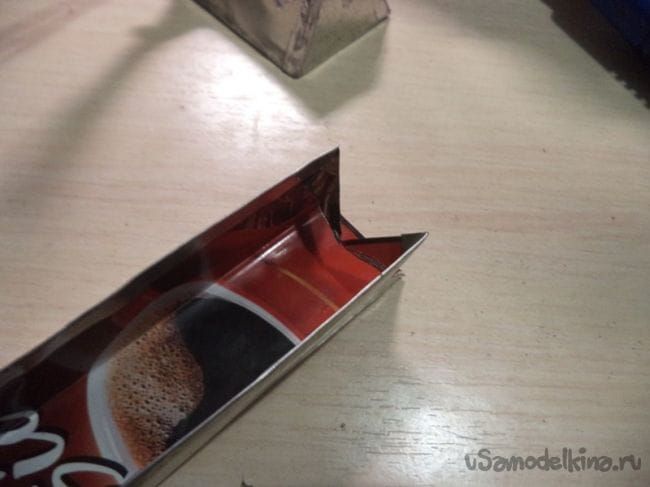

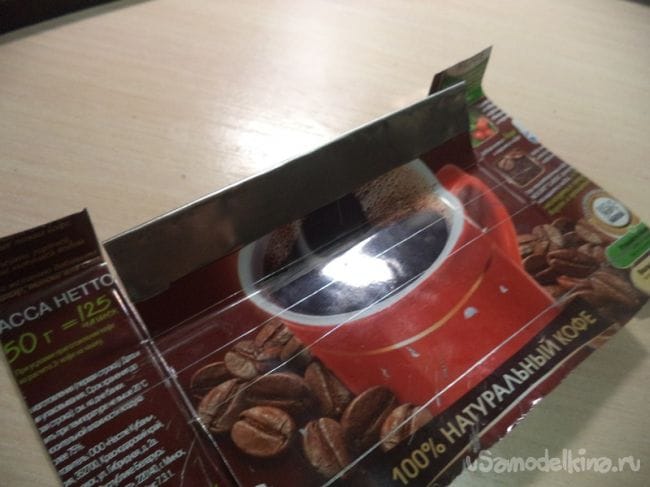

Проводим изгибы жестяной пластины следующим образом, как показано на фотографии.

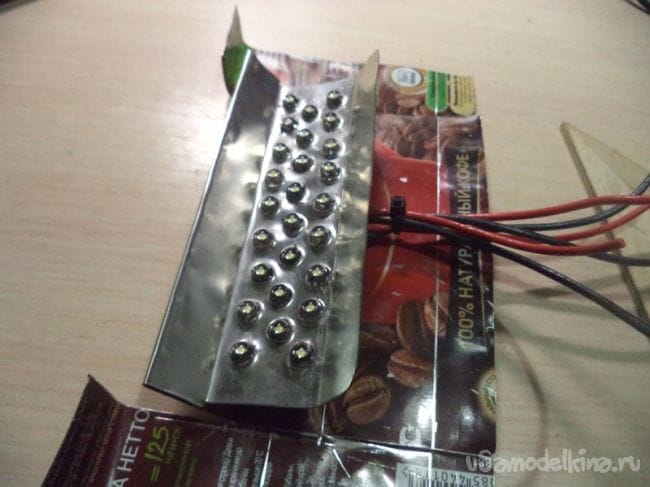

Пластинка со светодиодами должна входить в изгиб корпуса следующим образом:

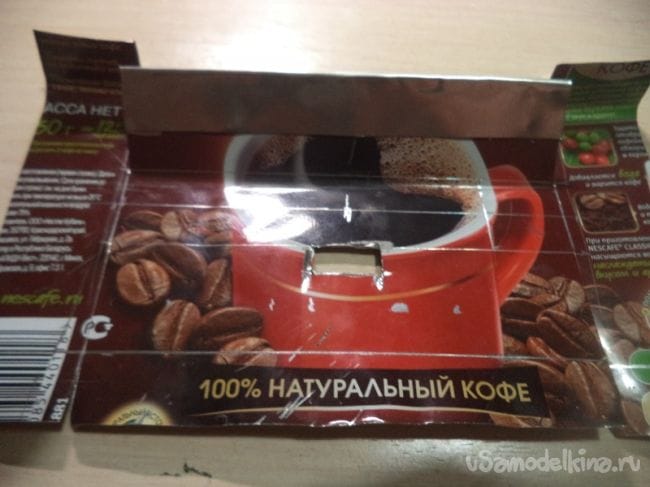

Но перед тем, как полностью установить пластинку со светодиодами на корпусе, нужно вырезать отверстие для вывода проводов. Вырезать отверстие можно с помощью канцелярского ножа, как я и сделал, или же просто просверлить небольшое отверстие.

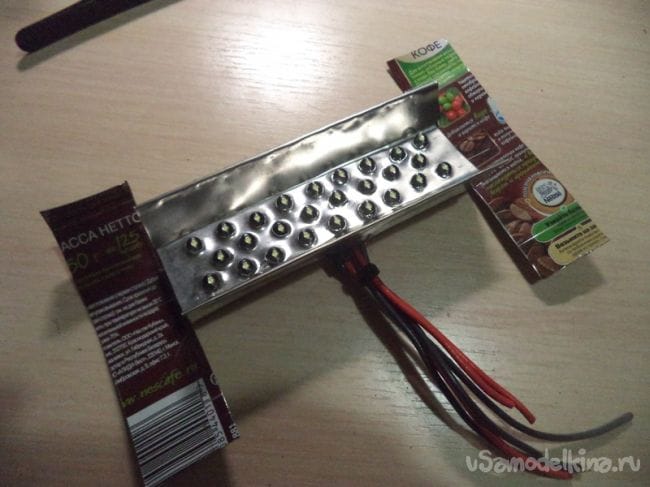

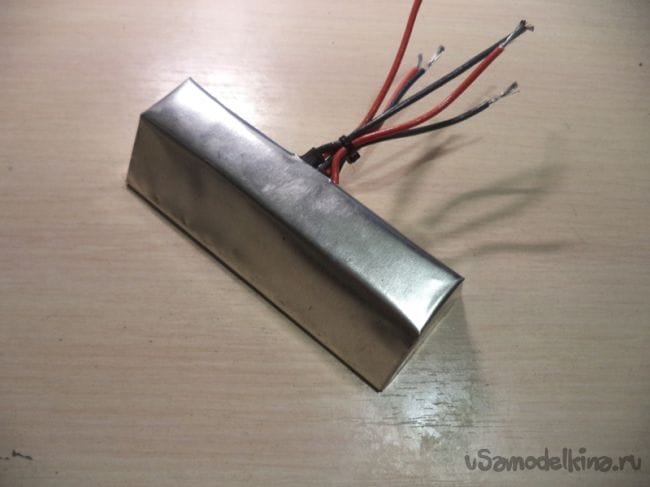

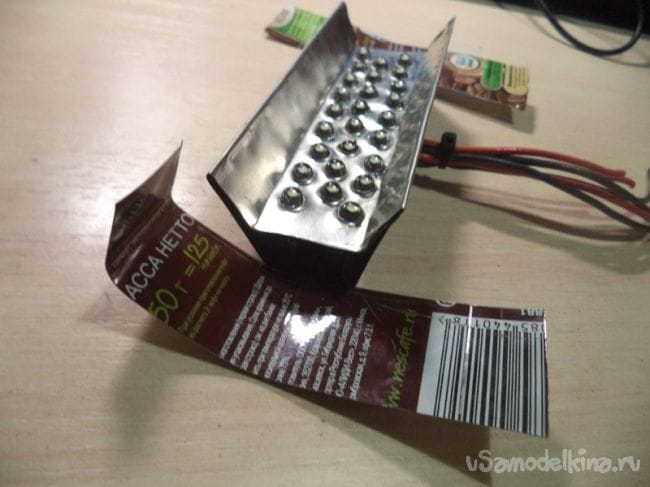

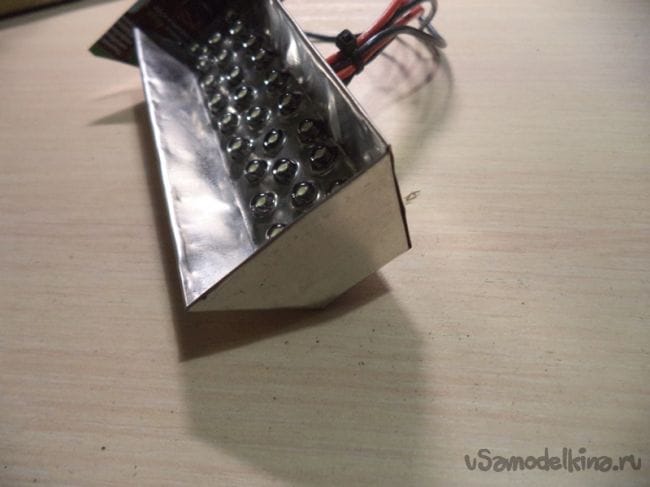

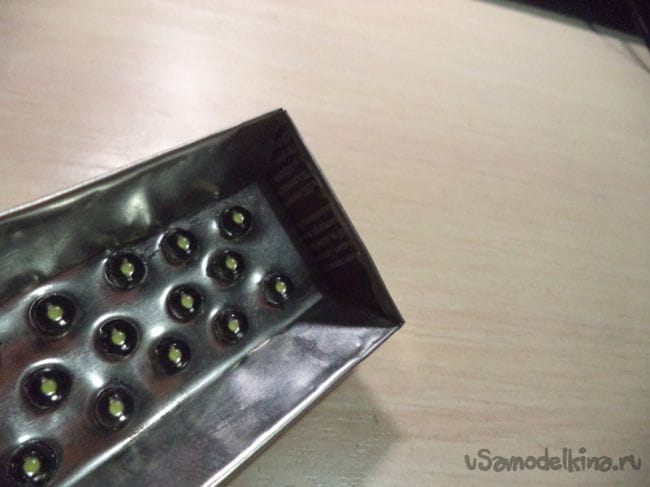

А теперь можно уже полностью установить пластинку со светодиодами в свой корпус.

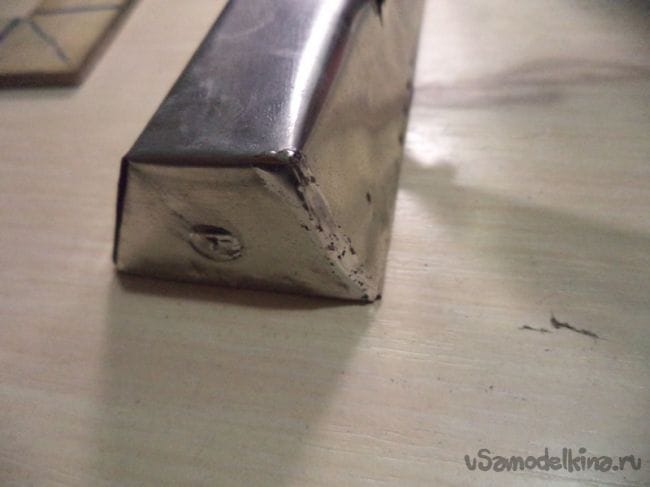

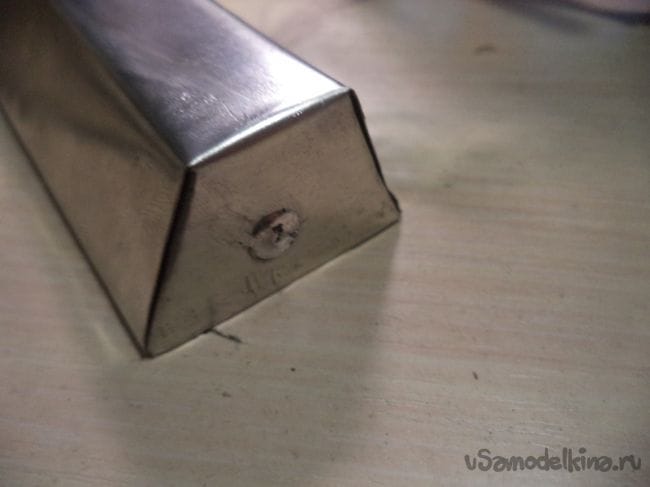

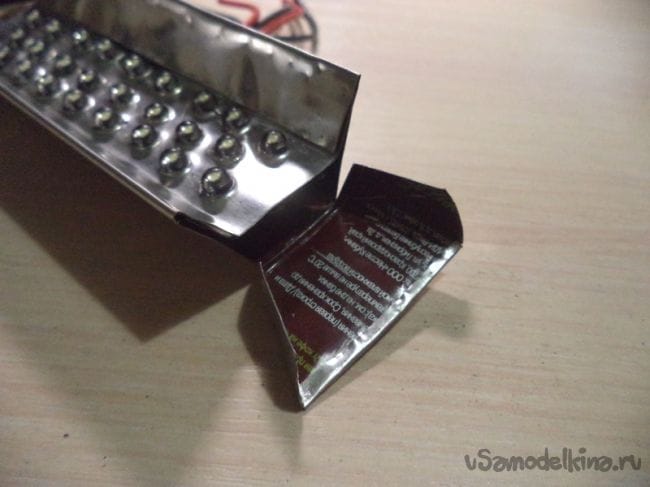

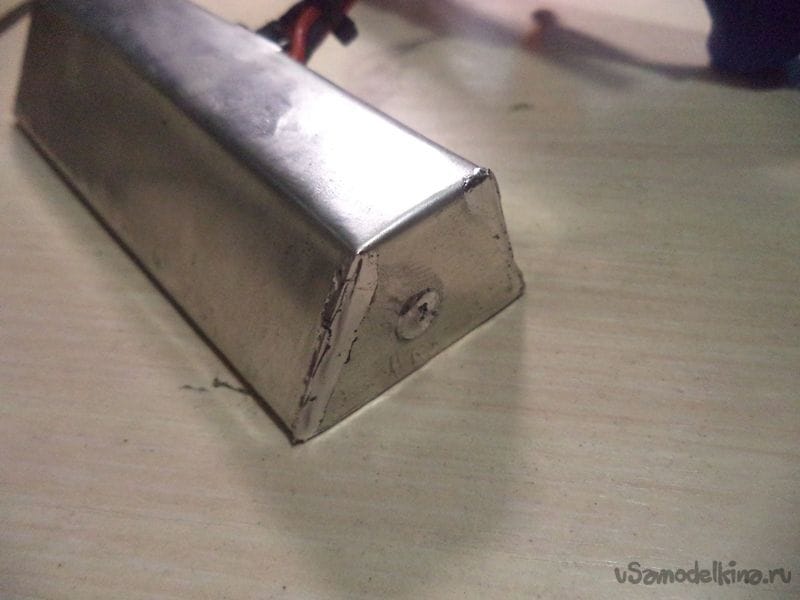

Теперь закрываем отверстия по бокам корпуса. Я сделал это следующим образом.





По моемому, получилось аккуратно и красиво, не так ли!?




Материал, из которого изготовлены банки из под кофе легко поддаются пайке, не так, как алюминий, и для большей прочности я некоторые узлы запаял с помощью электрического паяльника и припоя.




Далее берем другую жестяную пластинку, и изготовим из неё блок, в которой будет выключатель, резисторы и основные узлы проводов.


Чертим разметки для изгибов с тыльной стороны пластинки.


Начинаем делать изгибы с помощью плоскогубцев.

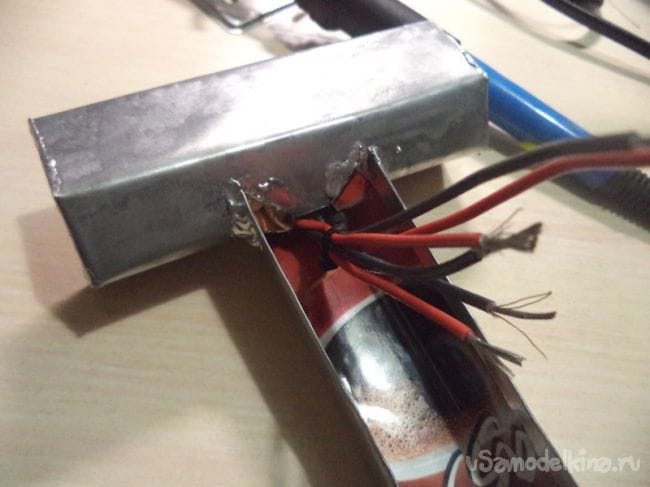

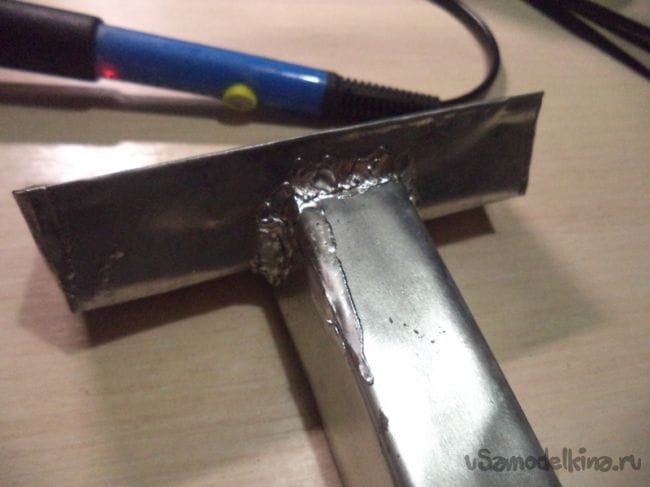

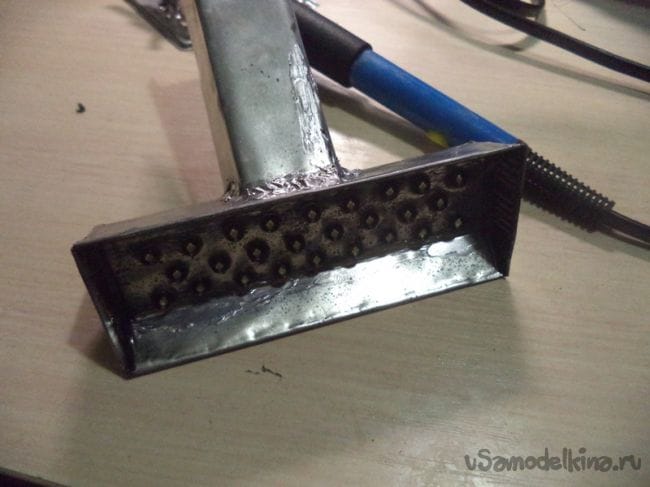

Припаиваем эту часть к люстре светильника с помощью припоя и электропаяльника.

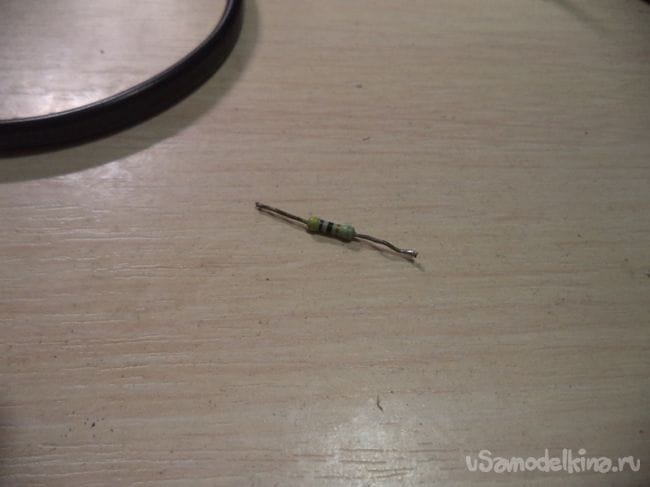

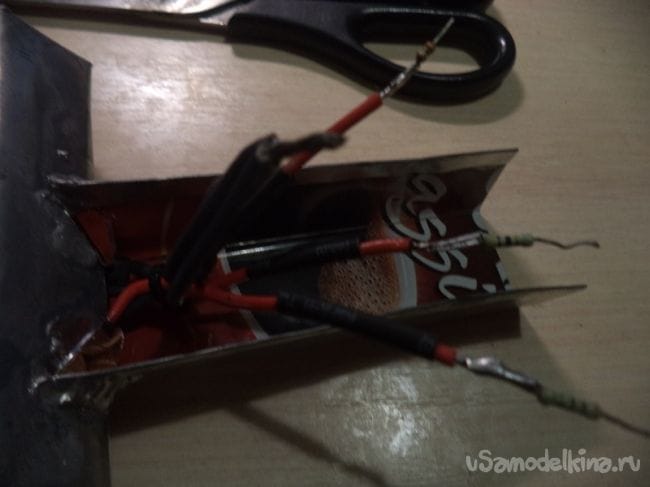

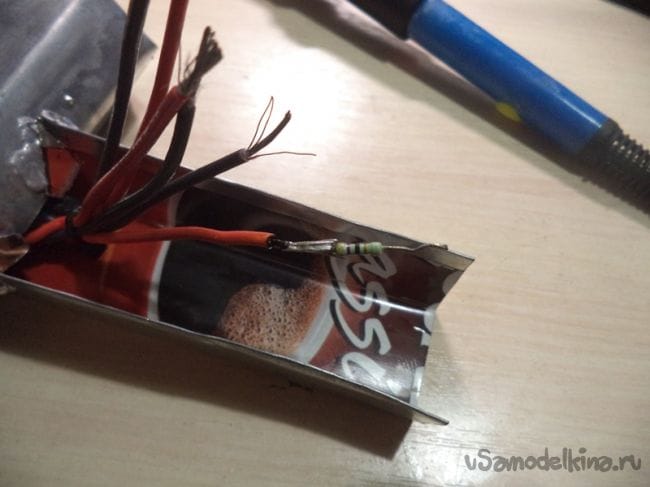

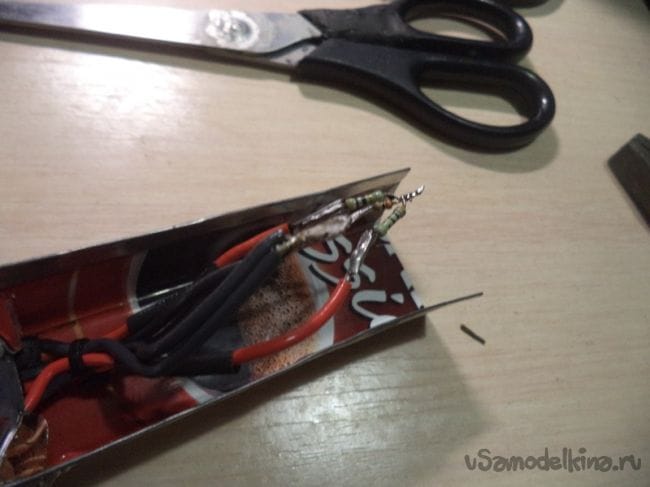

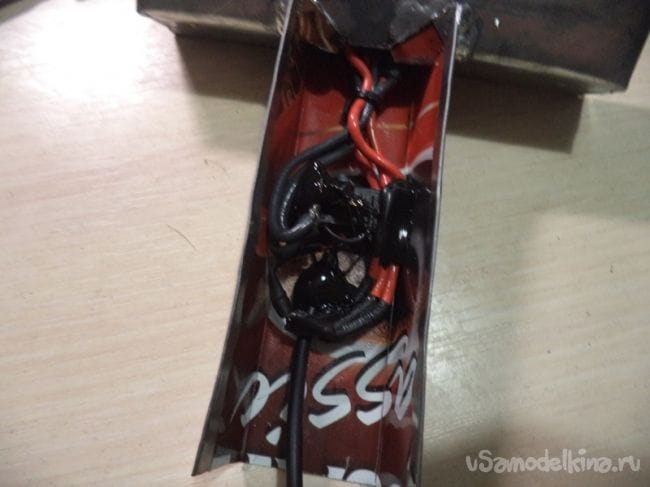

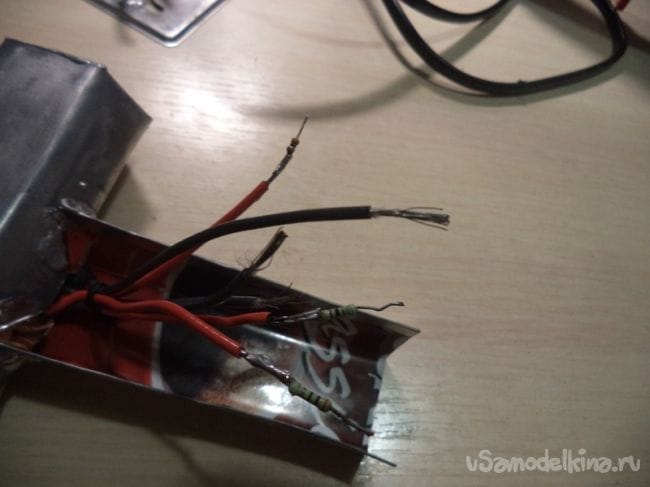

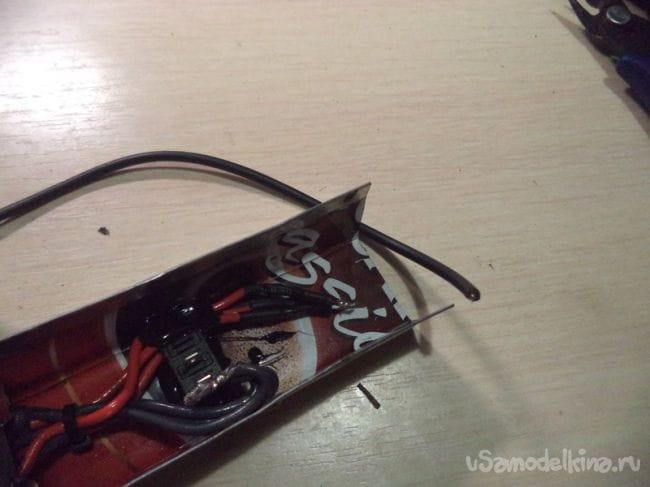

Теперь к каждому красному проводу припаиваем по одному резистору для упада напряжения для светодиодов.

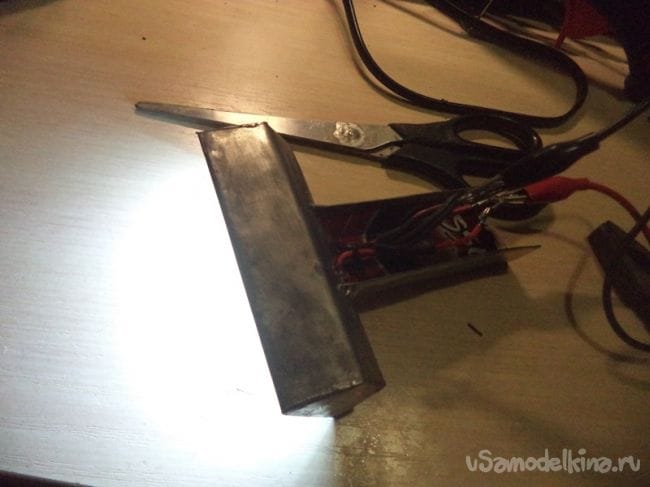

Резисторы оказались разными, но напряжение у всех светодиодов практически одинаково, разница всего лишь +- 0,2 вольт, при этом напряжение у светодиодов не превышают 3 вольт, и не ниже, чем 2,7 вольт, так что думаю светодиоды прослужат долго.

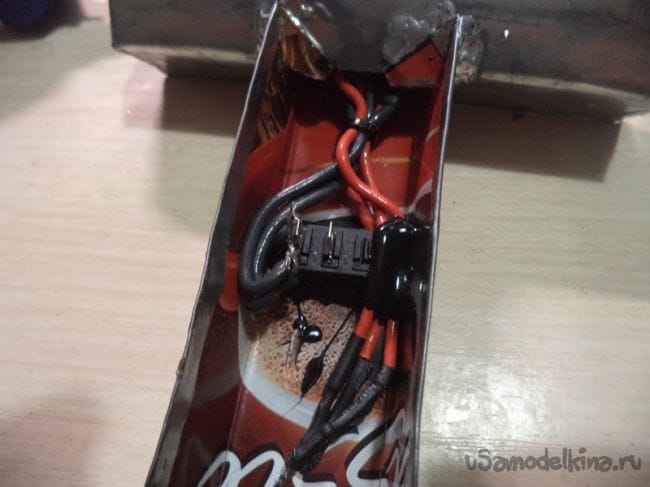

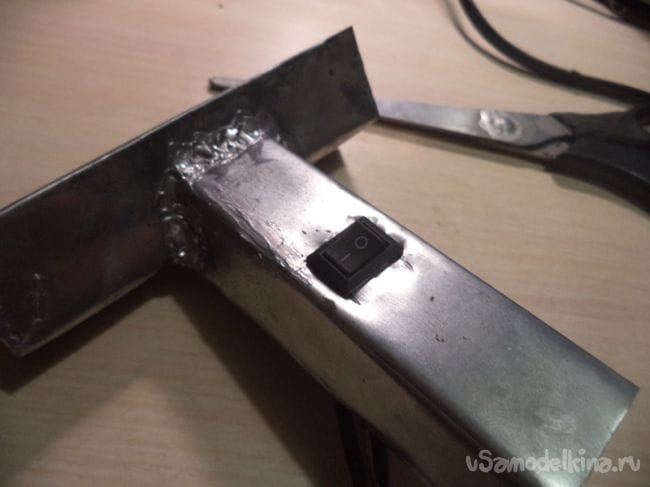

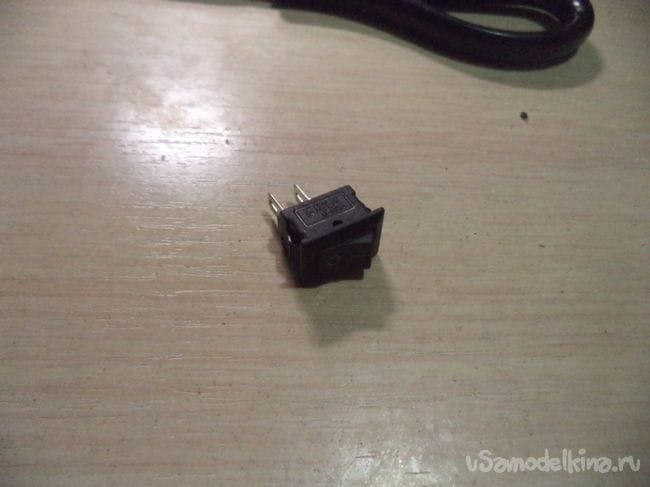

Теперь устанавливаем выключатель, обрезав на корпусе под нее посадочное место.



Припаиваем провода между собой и к ним припаиваем провод питания.

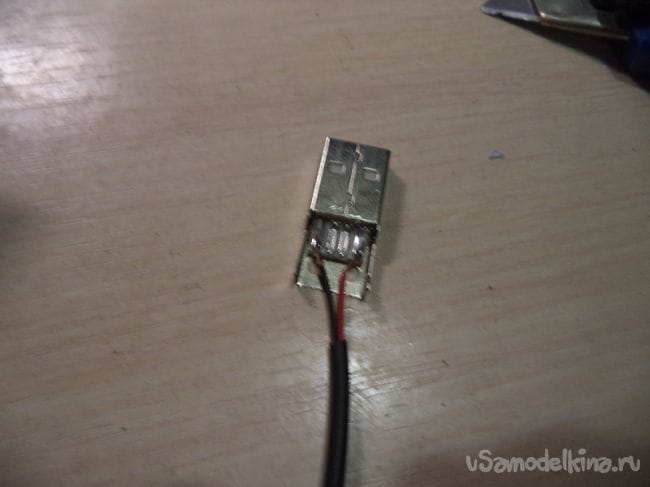

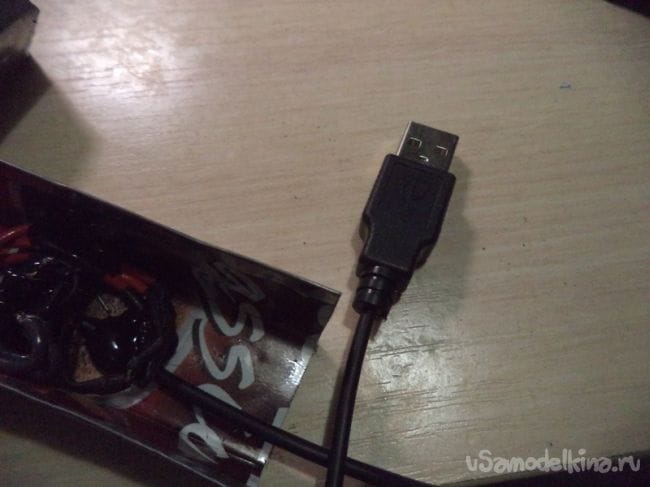

К другому концу провода питания припаиваем usb штекер, чтобы светильник можно було бы подключать к любому устройству, будь это ноутбук, внешний аккумулятор или обычный блок питания.

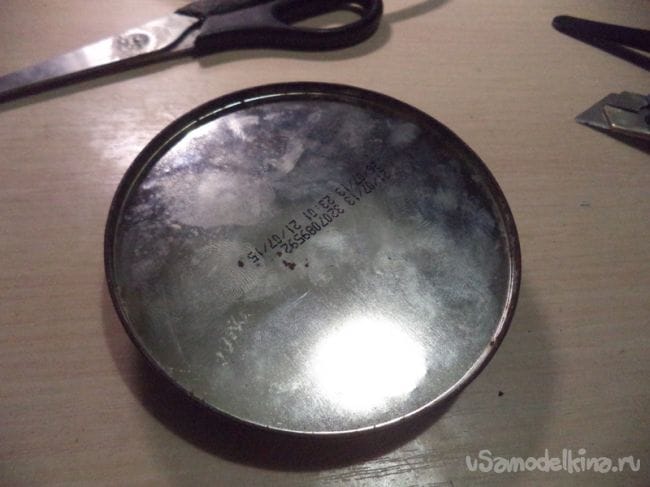

Теперь изготавливаем часть, с помощью которой светильник будет крепиться к стене. Для него берем донышки обеих банок из под кофе.

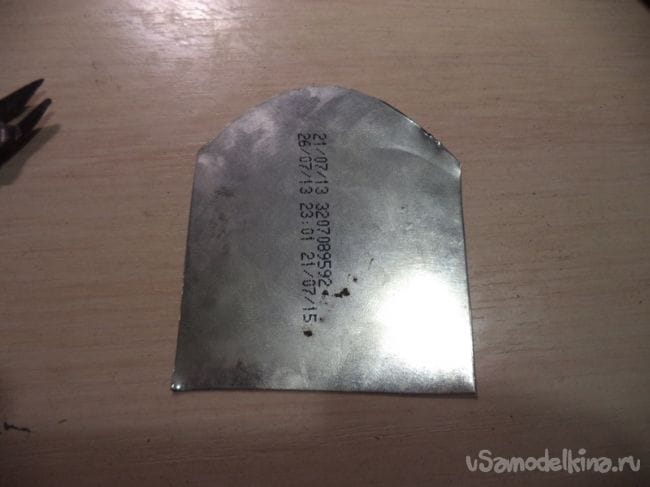

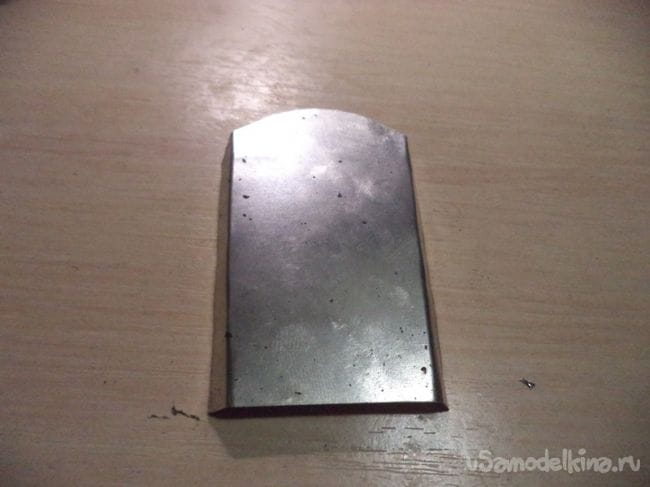

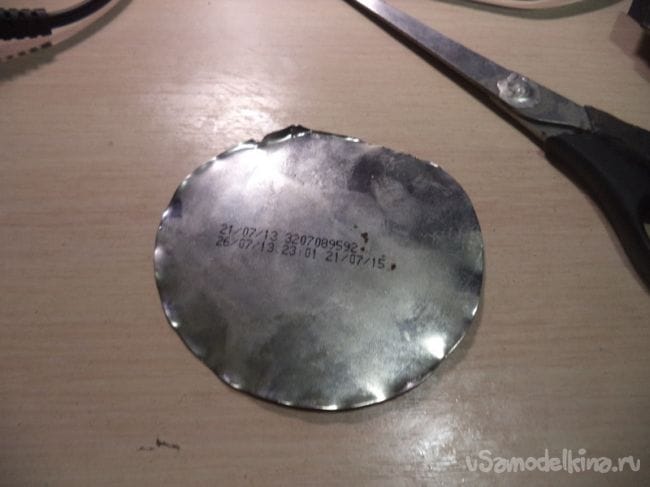

Отрезаем круг и избавляемся от неровных частей.



Чертим разметки и по ним сгибаем пластинку с помощью плоскогубцев.

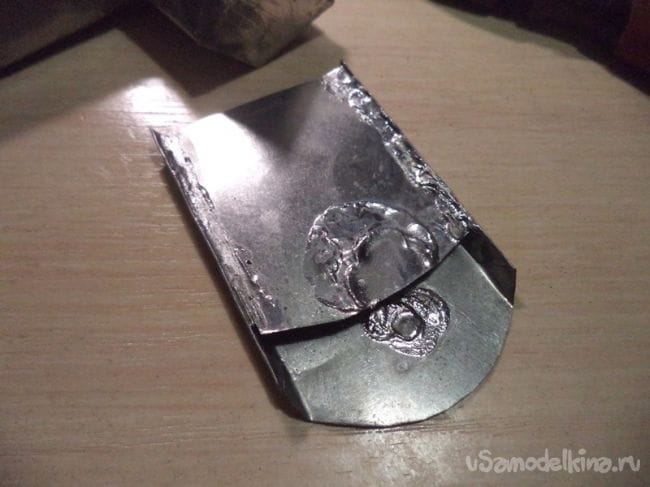

С другой стороны пластинки припаиваем другую пластинку из под донышка другой банки кофе для большей надежности конструкции.

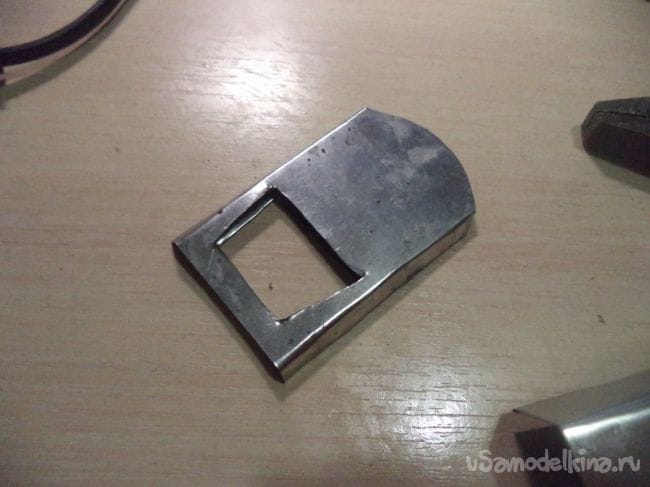

Теперь вырезаем на полученной детали отверстие трапециевидной формы.

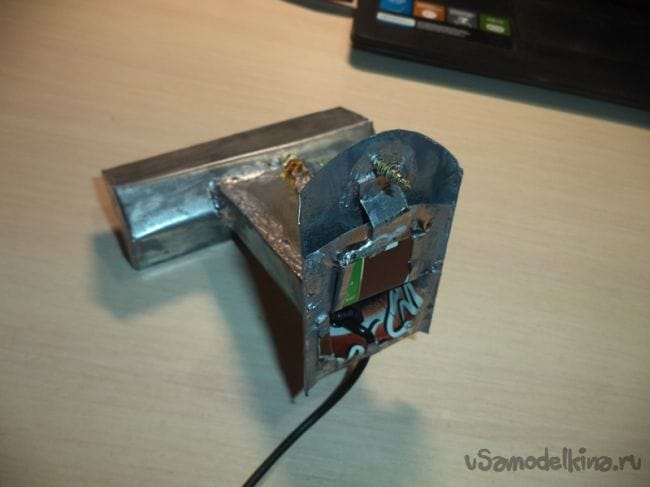

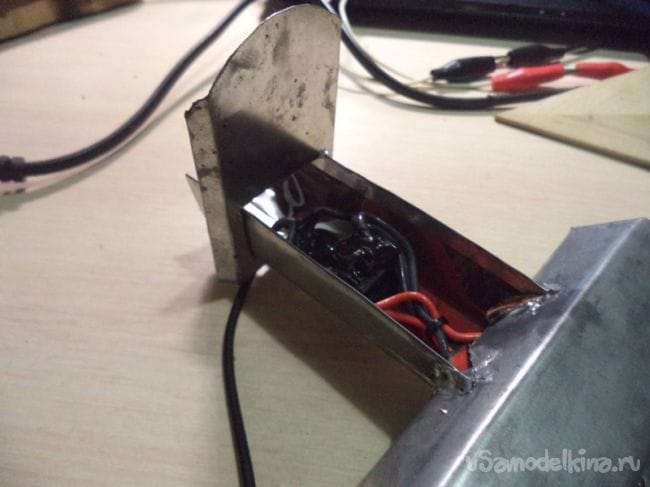

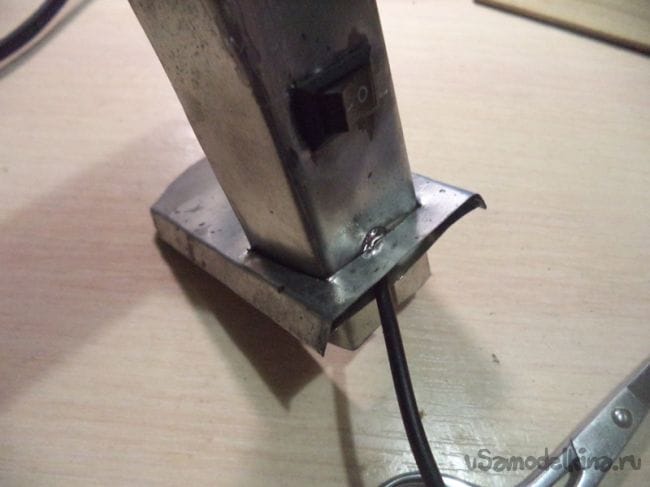

В это отверстие вставляем блок с люстрой светильника.

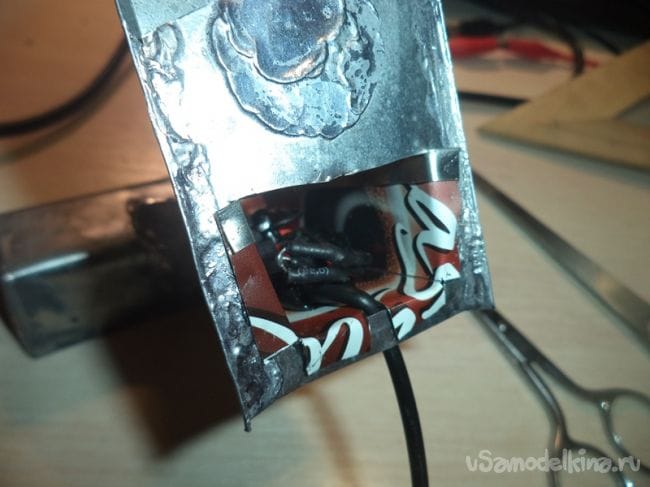

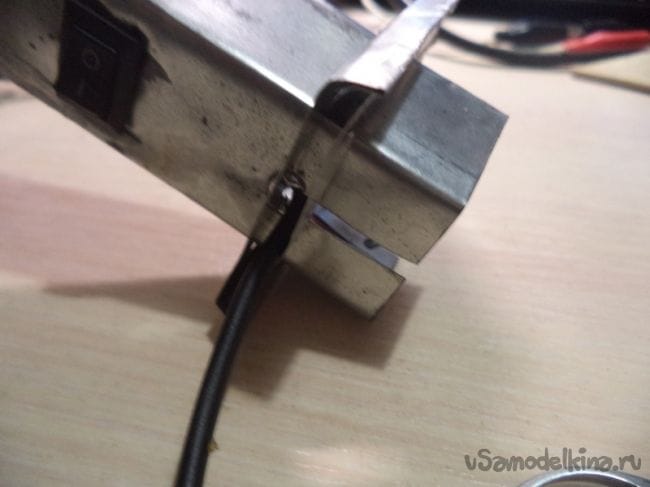

Провод продеваем через оставшуюся щель.

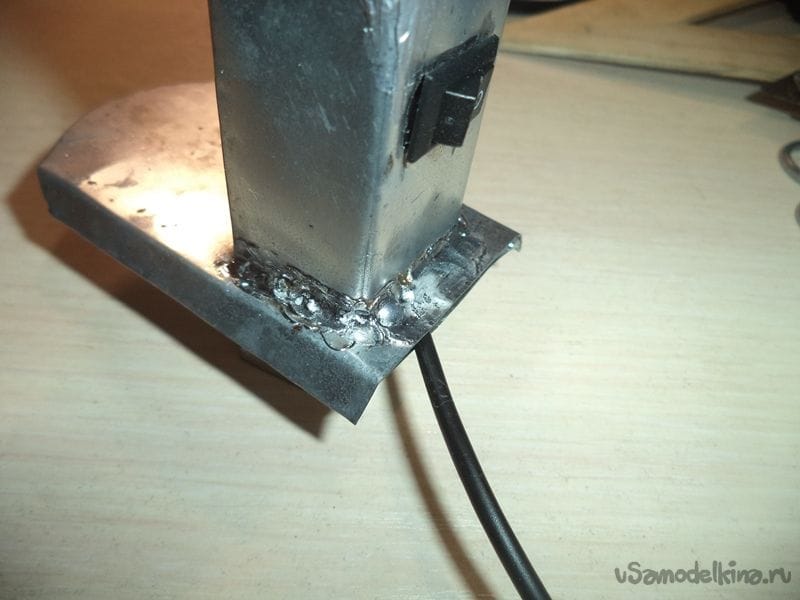

Запаиваем составляющие между собой.

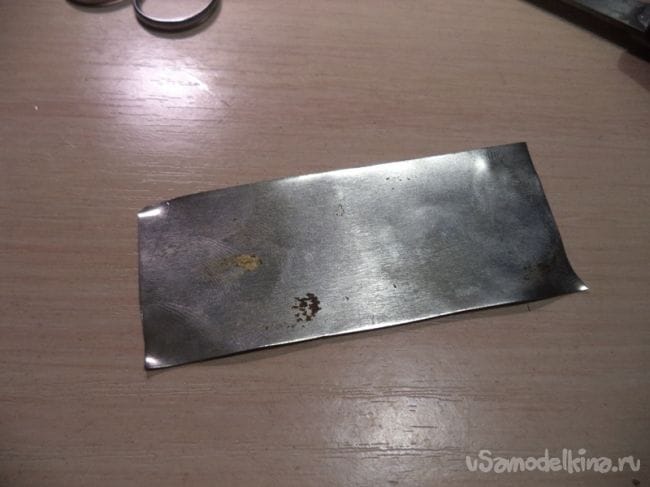

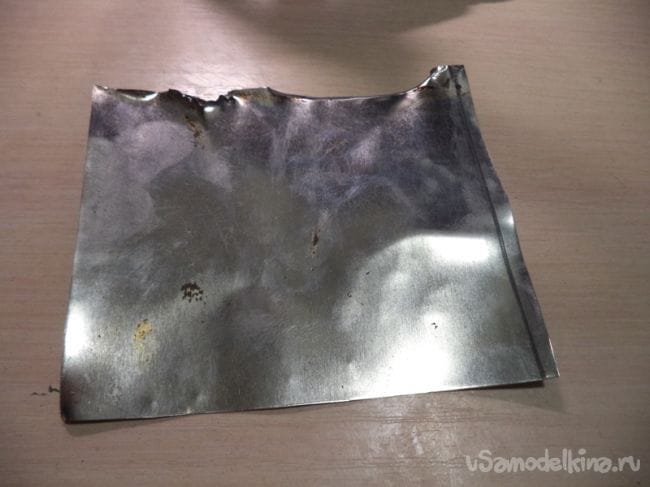

Снова берем пластинку из жести и закрываем ею незакрытую часть светильника.

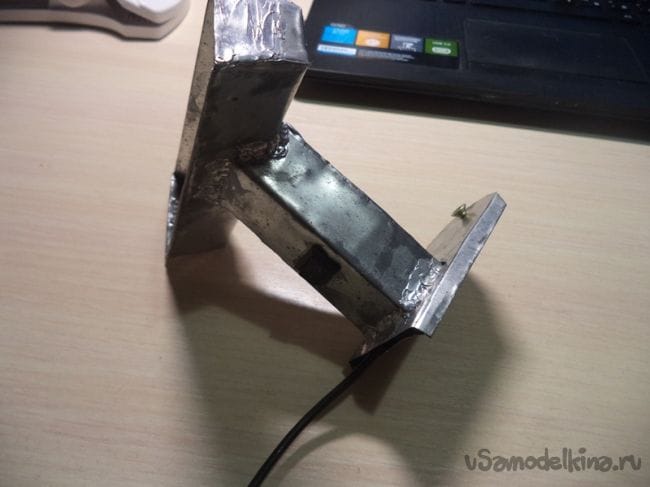

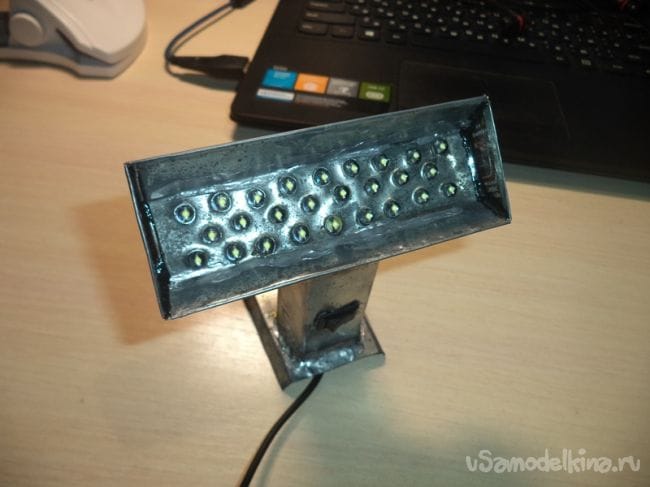

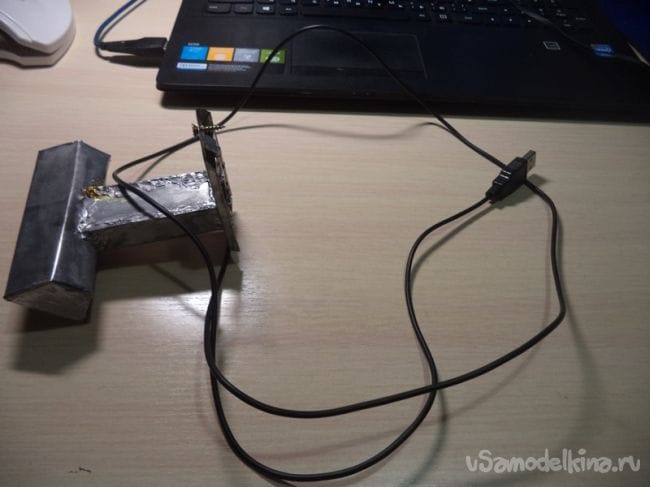

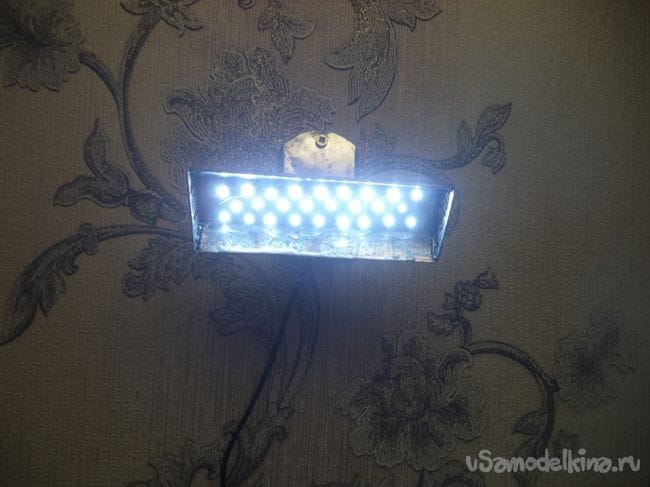

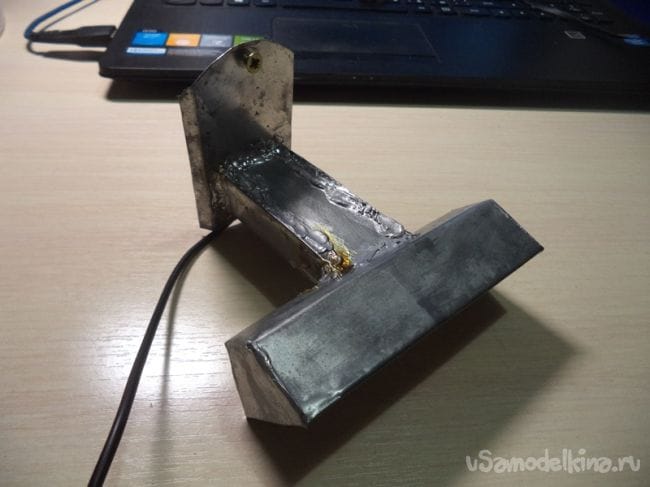

Самоделка, то есть светодиодный светильник готов. Осталось лишь закрепить на стену или на другую любую поверхность

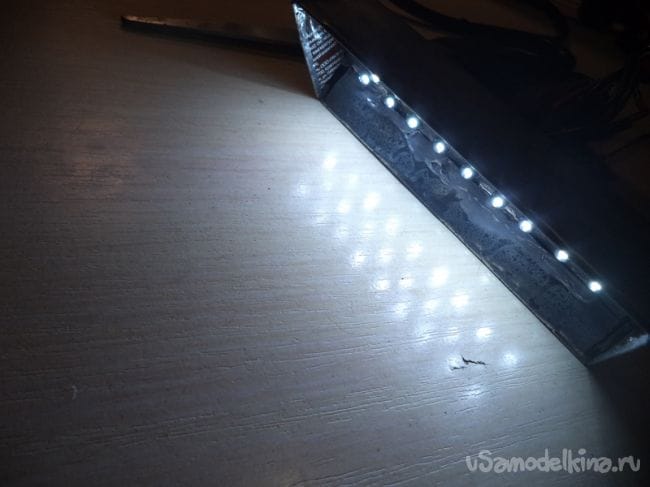

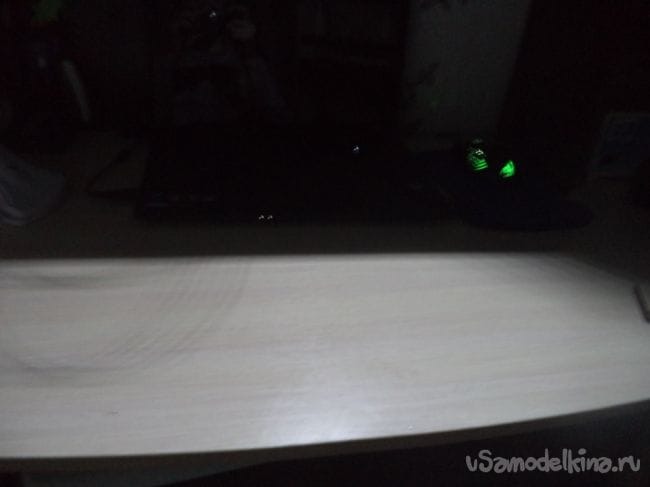

Вот таким образом светит светильник.




Светильник был не сложен в изготовлении, мне понадобилось всего лишь пару часов свободного времени на его изготовление. Детали были закреплены между собой с помощью пайки припоем, не очень конечно крепкий материал, но детали держались крепко. Самоделку следует покрасить, для большей красоты, но при изготовлении этой самоделки у меня не было возможности. Не самый яркий светильник, но от пяти вольт более чем достаточно. Чтобы сидеть в ночное время суток самое то, так как сидеть с обычной лампочкой, работающей от 220 вольт, не очень удобно сидеть ночью, мешая другим лишним светом. Тем более затраты электричества минимальные.
На этом статья завершена. Всем спасибо за внимание!
