Стильный светодиодный светильник из нержавеющей стали


Несколько лет назад по случаю купил светильник – бра с компактной люминисцентной лампой ECOLA GX53 – 9W. Уж больно вид и форма мне понравились. Некоторое время он работал исправно, но…не прошло и полгода – сгорела КЛЛ-ка. Поменяли. Через пару месяцев сгорела снова. Третья лампа, которую я поменял за год в этом светильнике бабахнула синим пламенем так, что аж стекло треснуло. Стало понятно, что нужно перейти к другому экономичному и долговечному источнику света – светодиодной лампе.

Что для этого надо:

1. Сгоревшая Компактная Люминисцентная Лампа
2. Корпус от подходящего светильника, например, ECOLA FS5351
3. Три куска светодиодной RGB ленты 1Вт (ссылка на ленту)

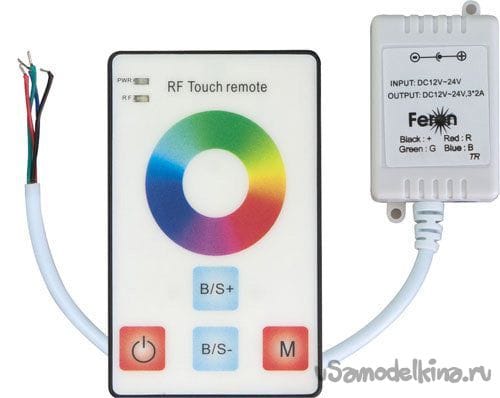

4. Контроллер от RGB ленты с пультом управления. (ссылка на контроллер)

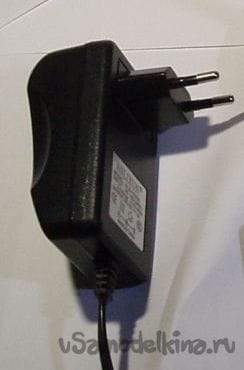

5. Сетевой адаптер на 12В 500 мА
6. Паяльник, провода, термопистолет


Стильный светодиодный светильник из нержавеющей стали

Как оказалось, светодиодные лампы с таким патроном и корпусом GX53 – 9W тоже делают. Вот только цены у них - сравнимы с ценой самого светильника. И тогда я решил просто разобрать светильник и вставить в него недорогую светодиодную ленту. А заодно и разнообразить его свечение различными цветами и эффектами при помощи контроллера светодиодной RGB ленты.

Берем сгоревшую люминисцентную лампу. Благо, что у меня их теперь много…



Хотя она и кажется герметичной, но легко разбирается при помощи тоненькой отвёрточки. Аккуратно откусываем проводки от газоразрядной трубки и осторожно её вынимаем. Ни в коем случае не разбивайте её, в ней содержатся ядовитые пары ртути. Сгоревшая плата с креплением нам тоже без надобности. Оставляем только блестящий отражатель. Вставляем его обратно в корпус лампы. Берем светодиодную ленту и нарезаем из неё кусочки по 3 диода, которые укладываем на отражатель и спаиваем последовательно отрезками провода. Потом выводим провода наружу и вставляем нашу «модернезированную» лампу обратно в светильник, фиксируя её с помощью термоклея.


Понятно, что старый провод из трубки мы вытаскиваем, а вместо него в основание светильника протягиваем новый пучок разноцветных проводов. Там же, в основании устанавливаем плату RGB контроллера, и припаиваем к ней провода по цветам. Сам контроллер запитываем от небольшого сетевого адаптера оставшегося от старого радиотелефона на 12В, 500 мА. Кроме платы управления, к основанию светильника при помощи термоклея крепим два …свинцовых грузила от донной удочки, чтобы светильник был устойчив. В заключение закрываем днище пластиковой крышкой и фиксируем её термоклеем.

Детям светильник очень нравится, особенно когда один цвет в другой медленно, с переливами меняется.

Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
