Помогите с ремонтом тюнера

Dmitrij 8-06-2020, 19:42

Все выходы с БП прозвонил, там 20В, 12В, 5В и 3.3В, все есть. При подключении к тюнеру напряжение на всех выходах примерно на 2В увеличивается, так надо или нет, не знаю.
Все платы почистил, окиси нет, пыли нет.

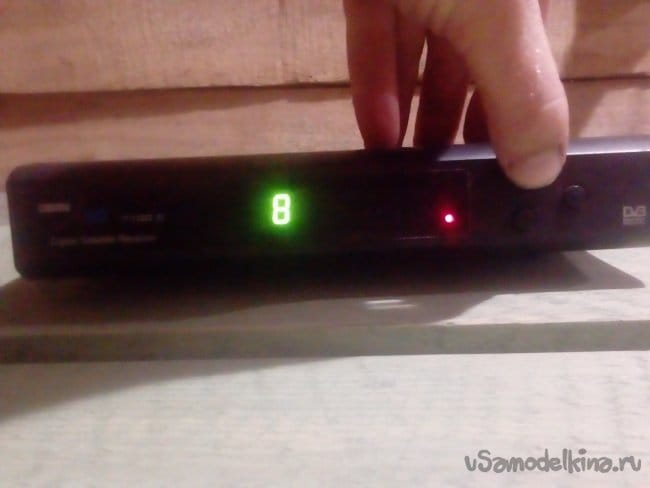

Симптомы такие, вставляешь вилку в розетку, горит диод питания и больше ничего. При нажатии кнопки переключения загорается одно место цифры.

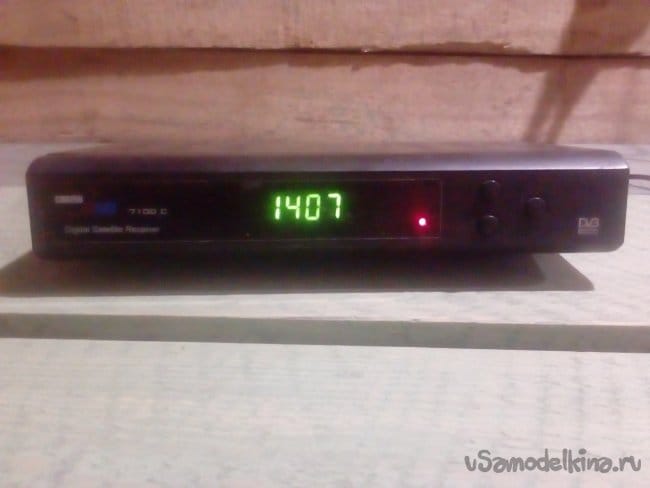

Но вот интересно, когда переворачиваешь вилку, включаются часы, но на кнопки тюнер все равно не реагирует.

11 ответов

Dmitrij 9 июня 2020 12:19 #47564 Автор 0

Ответить Цитировать Жалоба

ino53,
Понятно спасибо. Та хрен с ним, не моё, хотел помочь просто человеку

«Марти! Думать нужно в четырех измерениях...»

ino53 9 июня 2020 12:00 #47563 +3

Ответить Цитировать Жалоба

Цитата: Dmitrij

а вот 3.3В не меняется.

Цитата: ino53

Если при подключении нагрузки все напруги подскакивают, кроме 3.3 В, значит, идет перепотребление по этой линии, а потребитель там процессор.

ООС (817, 431) - норма, если держит 3.3 В. Это процессор по этой линии стал больше жрать, скорее всего, он с ума сошел.
Тут суть такая - здесь, по 3.3, выросло потребление, контроллер на высокой стороне заработал шыбчее, а работает то он на все напруги сразу, вот остальные и подскочили. В общем...

Dmitrij 9 июня 2020 11:26 #47562 Автор 0

Ответить Цитировать Жалоба

Цитата: ino53

В этой схеме с помощью ООС через оптрон контролируется напряжение 3.3 В. Если при подключении нагрузки все напруги подскакивают, кроме 3.3 В, значит, идет перепотребление по этой линии, а потребитель там процессор.

Если подскакивает и 3.3 В, то ерундит 817, редко 431. Ес-но, это при условии, что питание -транс, мост, конд. в норме.
Это мнение двух (по отдельности) балбесов, которые сейчас этим зарабатывают на хлеб с маслом.

Перепроверил. 22В уплывает под нагрузкой на 24.5В, а 12В идет на 13.5В, а вот 3.3В не меняется. Так что с 817 делать, менять? Есть теоретически в другом сломанном тюнере, но не знаю, такой ли.

Значит родной
817 EL 8924

От другого тюнера 817С R1131

Не подойдет, да?

«Марти! Думать нужно в четырех измерениях...»

ino53 9 июня 2020 11:04 #47561 +2

Ответить Цитировать Жалоба

Pronin 9 июня 2020 08:14 #47559 +1

Ответить Цитировать Жалоба

Наперво проверить мостик D1-D4
Запитка PC817 и TL431 от 3в неудачная.....

ino53 9 июня 2020 00:31 #47556 +1

Ответить Цитировать Жалоба

Или 431, или, скорее всего, оптопара 817, 0265 явно работает. Завтра звякну парням-профи, думаю, подтвердят диагноз.

Dmitrij 9 июня 2020 00:16 #47555 Автор +1

Ответить Цитировать Жалоба

ino53,

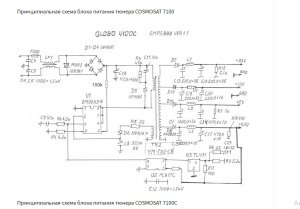

KOSMOSAT 7100C
ССЫЛКА

«Марти! Думать нужно в четырех измерениях...»

ino53 8 июня 2020 23:59 #47552 +1

Ответить Цитировать Жалоба

Dmitrij,
...там 20В, 12В, 5В и 3.3В, все есть. При подключении к тюнеру напряжение на всех выходах примерно на 2В увеличивается...
Ты что, 10%, и все. Без схемы трудно что то советовать ( Гинеколог - Я по телефону аборты не делаю!) БП явно в возбуде, электролит может и не вздуваючись сдохнуть, и еще обрыв земли ... Хоть бы марку дал

Korolev 8 июня 2020 23:49 #47550 0

Ответить Цитировать Жалоба

Dmitrij,

т е проблема таки в БП? А куда ж копать, дутых электролитов нету...

Думаю надо начинать с промеров режимов ШИМ-ки и её обвязки, раз уж все напряжения ведут себя одинаково неправильно. Ну и транзистор(ы) задающего звякнуть.

Dmitrij 8 июня 2020 22:48 #47542 Автор 0

Ответить Цитировать Жалоба

Korolev,
т е проблема таки в БП? А куда ж копать, дутых электролитов нету... а больш не разбираюсь :(

И еще вот этот прикол с переворачиванием вилки...? Никогда такого не видел.

«Марти! Думать нужно в четырех измерениях...»

Korolev 8 июня 2020 22:44 #47541 +1

Ответить Цитировать Жалоба

Все выходы с БП прозвонил, там 20В, 12В, 5В и 3.3В, все есть. При подключении к тюнеру напряжение на всех выходах примерно на 2В увеличивается, так надо или нет

Так не должно быть, напряжения должны быть стабильны.
