    Стройфен на дровах или горелка на твердом топливе



    Всем привет, идея создания такой самоделки появилась однажды, когда мне нужно было раздуть угли, и я использовал строительный фен. Заметил, что угли при этом раскаляются куда сильнее, чем, если дуть обычным феном холодным воздухом. Видимо, часть тепловой энергии углей все равно поглощается холодным воздухом.

    Решил на основе этого явления попробовать сделать что-то типа угольного фена, за счет твердого топлива увеличить температуру сгорания. В итоге получилась интересная самоделка с факелом на выходе, горит в этой самоделке все, опилки, палки, угли, щепки и прочее. Наилучший эффект получается при сжигании максимально твердой древесины, вначале виде факел желтого цвета – это горение ясеня.

    А может все будет не хуже работать и на обычном фене или какой дуйке, просто тепловой все разжигает сам.

    Назначение:

    1.Такой горелкой можно запросто обжечь на скорую руку пощипанную курицу или другого зверя, получится быстро и с дымком, не нужно заводить паяльную лампу, а с газом я не дружу ввиду сложности заправки, да и денег он стоит, в отличие от дров.
    2. Можно быстро раскалить металлический предмет для каких-то целей, можно запросто раскалить клинок для последующей закалки.
    3. Самоделка выделяет много тепла при очень малом количестве дров, во время съемки в рабочем помещении стало совсем жарко, хоть и были открыты двери. Может при доработке подобную конструкцию можно использовать как обогреватель.

    Ну и можно делать разные другие вещи, которые можно делать паяльной лампой и прочими горелками.

    Варианты улучшения
    Сделал я все ради эксперимента, «реактор» получился маловат, полной загрузки твердых пород щепок хватит минут на 5. Теоретически реактор можно увеличить до минут 15 уверенного горения.
    Также нужно на дверке наварить прикрывающие пластины, чтобы из щелей не вырывалось пламя и ничего не летело.
    Еще можно попробовать теплоизолировать реактор, но тогда его нужно делать из толстой стали, быстро прогорит.

    Материалы и инструменты:

    Список материалов:
    - кусок корпуса от амортизатор ГАЗель (кусок трубы);
    - кусок трубы по диаметру сопла фена;
    - стальная проволока;
    - две гайки и болт;
    - решетка для колосников (не обязательно);
    - немного тонкого листового металла (держатель фена);
    - подопытный строительный фен;
    - стальная проволока для ножек.

    Список инструментов:
    - сварочный аппарат;
    - болгарка;
    - маркер.

    Процесс изготовления самоделки:

    Шаг первый. Собираем реактор

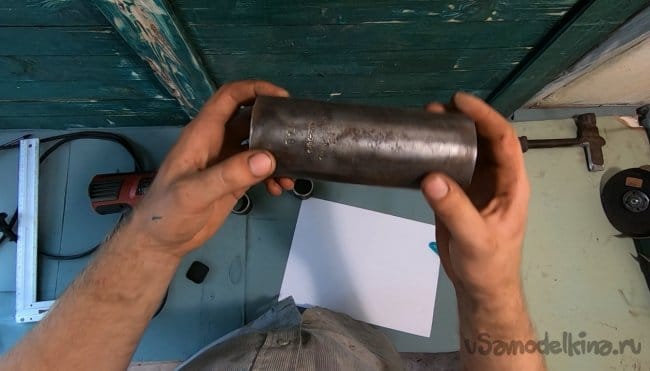

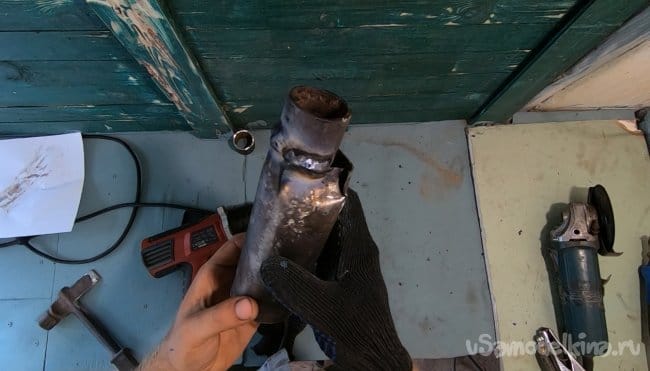

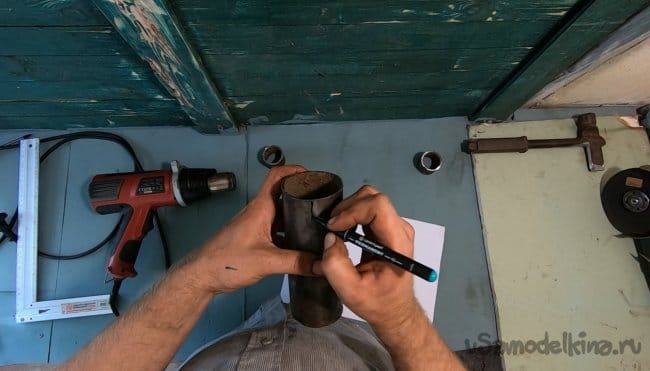

    Первым делом сварим реактор, в качестве основы можно использовать кусок трубы с не сильно толстой стенкой, хватит миллиметра 2, без теплоизоляции такая сталь вряд ли прогорит. Я использовал корпус от старого амортизатора ГАЗели.

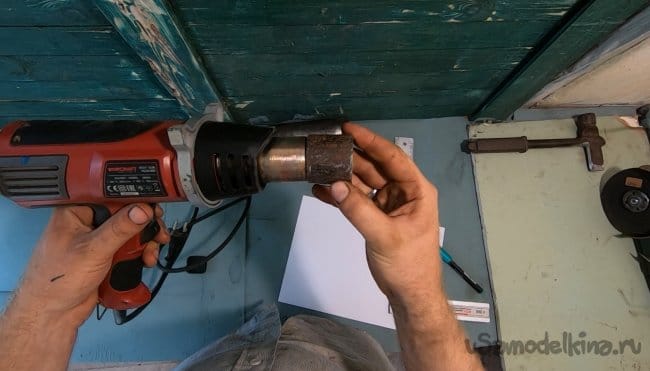

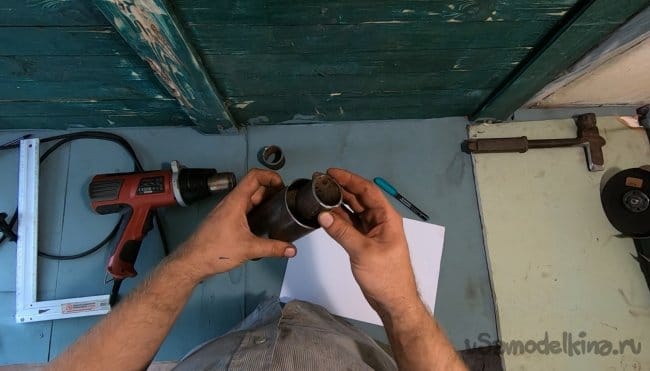

    К обеим сторонам привариваем патрубки, один будет соплом, а в другой будет вставляться сопло термофена. Ну, если специальных переходов нет, просто режем, фигачим молоточком и собираем как я.






    Шаг второй. Ножки

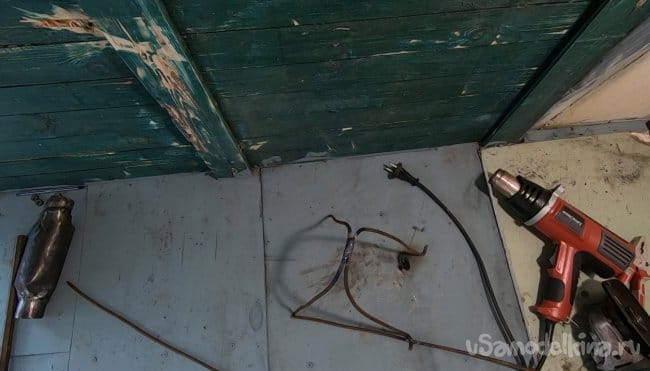

    Сделал простые ножки из стальной жесткой проволоки. Получилось вполне крепко, стоит уверенно, да и вес совсем небольшой.


    Шаг третий. Держатель

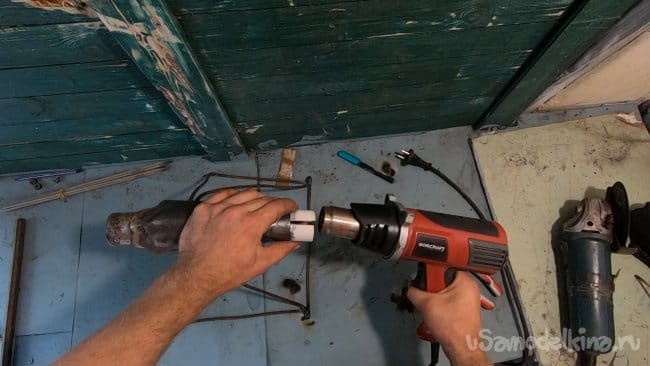

    Поскольку сопло фена у меня не вставлялось в трубу, пришлось сделать держатель. Использовал полоску металла от холодильника, приварил, теперь фен довольно надежно крепится к приспособе, одной рукой не снимешь, да и поднять фен можно вместе с насадкой.

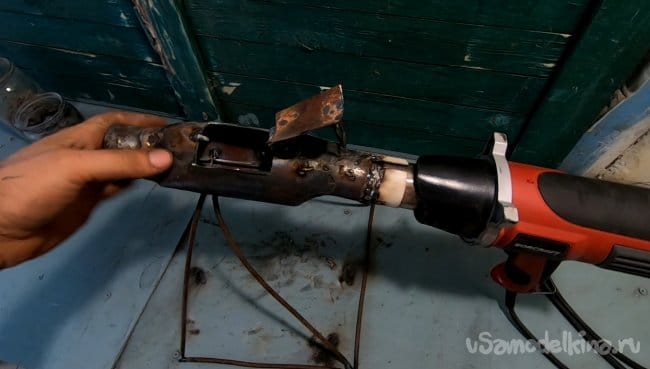

    Шаг четвертый. Дверка в реактор

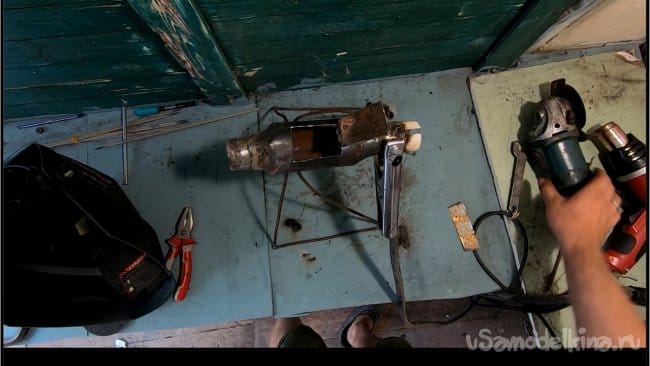

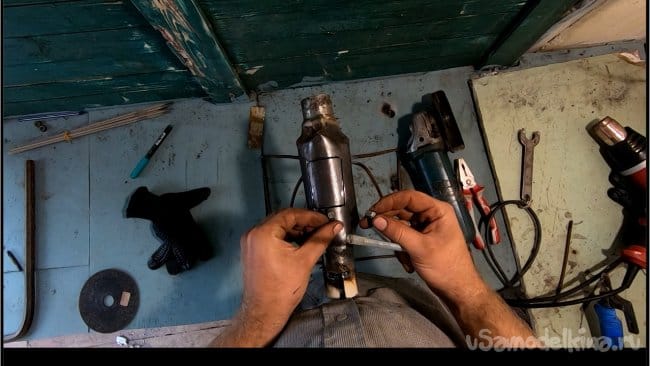

    Прорезаем дверку в реактор, в качестве петель решил использовать две гайки и кусок резьбового стержня. В принципе, работает нормально, заржавеет ли в будущем, не знаю, можно смазать графитной смазкой.
    Щели между дверкой и корпусом не заделывал, лень мне, и так работает нормально. При желании можно обварить дверку полосками металла по контуру, или прикрутить сверху более широкий лист металла.



    Шаг пятый. Финальные штрихи и испытания

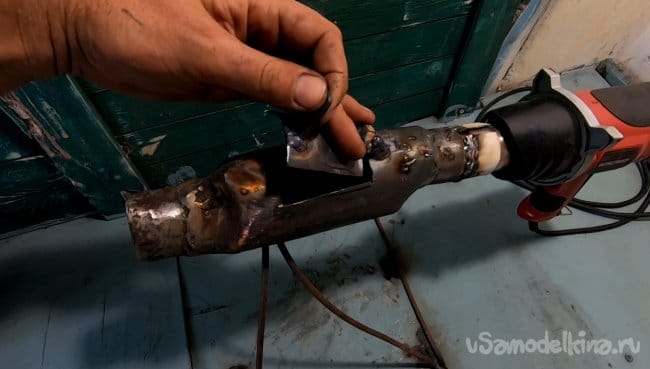

    Ручку для дверки сделал из гвоздя 70 мм, также решил поставить внутри колосники, чтобы уголь не лежал на дне. Желательно поставить решетку на выходе, чтобы не выдувало топливо, хотя, дует оно не так и сильно.
    Можно просто насверлить отверстия и повставлять гвозди в качестве решетки.

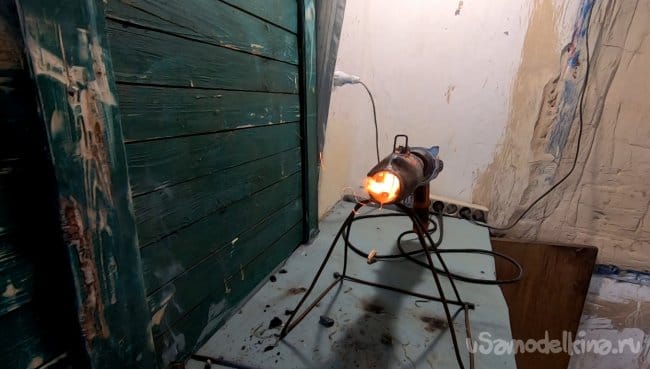

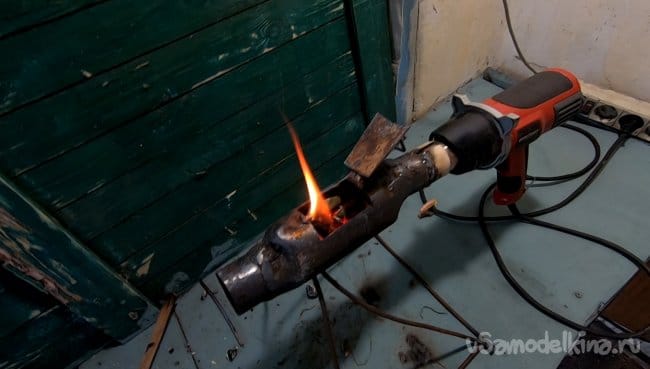

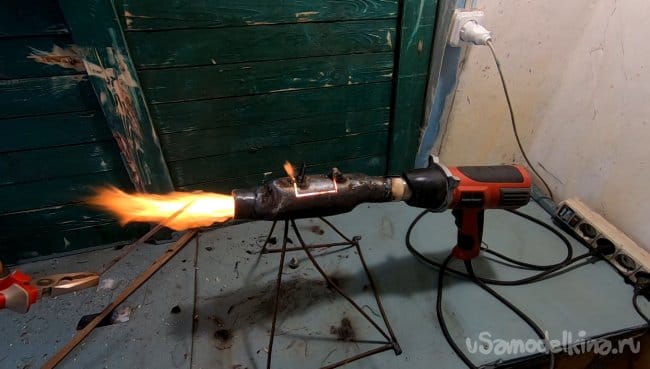

    Испытания смотрите на видео. Пробовал загружать стружку с разным мусором, горит хорошо, но не долго. Загружал и палочки, но лучший эффект от сгорания кусков ясеня размерами примерно 3 см. Пламя получается ярко-желтого цвета и слышен «реактивный» звук.

    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Трех осевой зажимной уголок - третья рука сварщика

    Регулируемый столик для удобной заточки инструментов на точильном станке

    9.8
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    10
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.8
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 9.83 из 10 (голосов: 4 / История оценок)

    Добавить комментарий

    6 комментариев
    Гость Vita
    В бочке для розжига мусора пользовался газовой горелкой ...сейчас осознал, что можно предложить.
    haashmaa
    Dmitrij,
    Посмотрите тему "пеллетных котлов". Там проблемы с "бункером" описаны и с подачей топлива, может что полезное почерпнете для данной модели.
    LeoBrynn
    Dmitrij, Я уж подумал ты с Игорем Негодой посовещался, и реактивный фен сделал.  good
    Прагматик.
    Валерий
    Ты минигорн собрал!))))
    Але нови ностра алис!
    Dmitrij Автор
    Цитата: Korolev
    полной загрузки твердых пород щепок хватит минут на 5
     Пришпандорить бункер для подачи топлива.  scratch

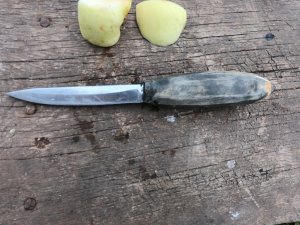

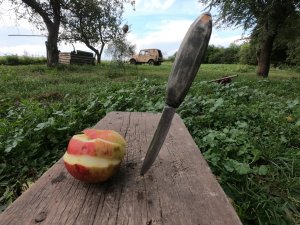

    Да, отличная мысль, сегодня она у меня возникла, когда нож из клапана ковал. Бункер с крышкой и пущай сами вниз продвигаются.
