    Многоискровой поджиг газовой плиты

    Фотомото
    Доброго времени суток,уважаемые форумчане.Нужен совет.Задумал я сделать для своей старенькой газовой плиты Гефест многоискровой поджиг,в замен старого одиночного.Схему нашел в интернете.
    Многоискровой поджиг газовой плиты
    . Собрал,подключил,трансформатор и корпус остались штатные.Работает.Искра хорошая.Но выявились 2 проблемы.После 1-2 секунд работы сгорает тиристор BT 151-800 (катод-анод становится коротко). Конденсатор 2,2 Мкф 630 В. за эти пару секунд работы потерял ёмкость до 1,5 Мкф.В чём может быть дело?
    9 ответов

    Добавить комментарий

    ino53
    Был на том сайте, запомнилась эта схема по специфической раскраске. Интересно было бы проанализировать, чем они, схемы, отличаются, но, раз работает, то и ... хорошо smile
    Фотомото Автор

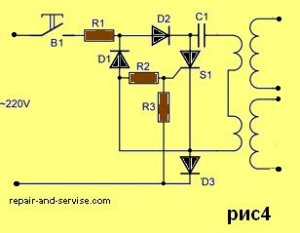

    Сделал по этой схеме:

    R1  200 Om
    R2  1.5 kOm
    R3  15 kOm
    D1-D3  FR 107
    S1  BT151-800R
    C1 2.2mkF 630V

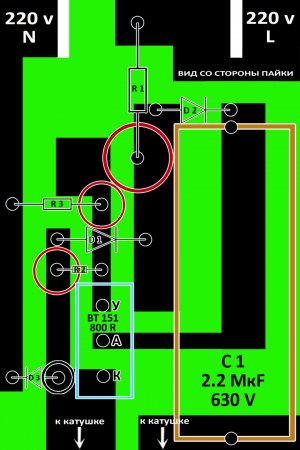

    Работает как пулемёт.Искра пробивает до 1 см.Всё собрал и установил в родной корпус.Соединил с родными катушками.Платку конструировал в фотошопе.Sprint Layout и подобными прогами пользоваться не умею.Так,что кому плата нужна - не обессудьте.
    Размер платы 2,6см х 3,9см.Всем спасибо за советы и комментарии.


    LeoBrynn

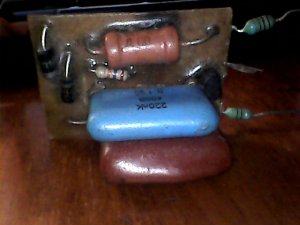

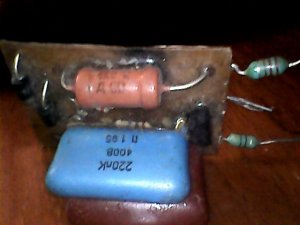

    Фотомото, Написал же, пакетом. А симистор - на третьей сверху фото, крупным планом. БТ-шка какая-то, не помню.
    Прагматик.
    Фотомото Автор
    Цитата: Гость Степан
    Все указывает на сверхтоки в контуре с1,vs1,т1. Я бы подозрил т1 на витковое или на слишком малое число витков первичной обмотки. С1 взять более частотный и уменьшить до получения удовлетворительного результата.

    Да,действительно,обмотка первички звонится почти коротко.Но,что удивительно,родной кондюк 1Мкф простоял 20 лет и до сих пор работает в схеме на один разряд с этой первичкой.



    Цитата: Гость Юрий
    Какой-то чел подпилил твою схему----- в "оригинале" vs1 cимистор, c1 в разрыв первички. Тиристорный вариант смотри на [media=https://repair-and-servise.com/samostoyatelno/remont-elektropodzhiga-svo
    imi-rukami.html]

    Спасибо,будем паять
    Фотомото Автор
    LeoBrynn,
    Спасибо большое.Это с одиночной искрой? Или серию выдаёт?Вроде тиристоров-симисторов не видно.
    LeoBrynn
    Во, нашел. Фоткал на тапок.

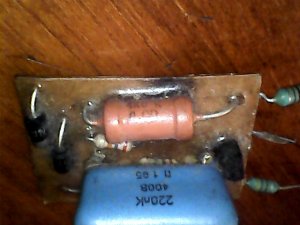

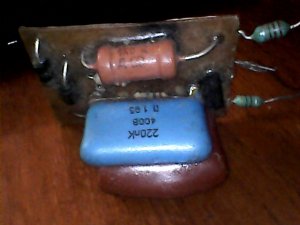

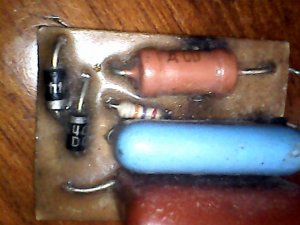

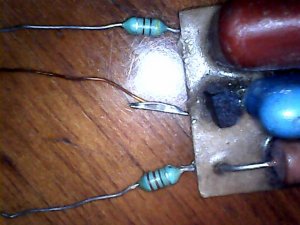

    Индюки по входу 220 и зеленый кондер - фильтрация помех. Кроме того, в схеме реализован "пакетный" режим - после включения идет пачка импульсов около 0,5-0,8 секунды, и устройство отключается.

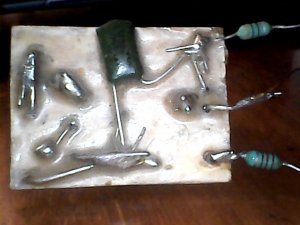

    Схемы собирали на куске картона, для дешевизны. Эту платку я собирал за 1.5 минуты + пайка.







    Прагматик.
    LeoBrynn
    Лично я похожую схему делал 20 лет назад, на производстве. Транс вместе с платой торжественно заливался эпоксидкой и вакуумировался в автоклаве.

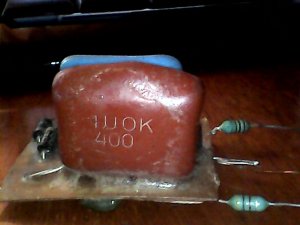

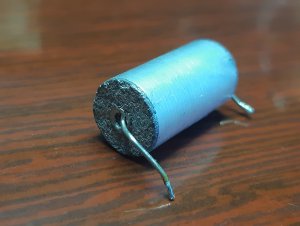

    Кондей по входу стоял на 1 МФ 400В . Параллельно кондею вешался резистор на 10 Мом, чтобы разряжался.
    Ради интереса попробую откопать в загашниках.
    Прагматик.
    Гость Юрий
    Какой-то чел подпилил твою схему----- в "оригинале" vs1 cимистор, c1 в разрыв первички. Тиристорный вариант смотри на [media=https://repair-and-servise.com/samostoyatelno/remont-elektropodzhiga-svo
    imi-rukami.html]
    Гость Степан
    Все указывает на сверхтоки в контуре с1,vs1,т1. Я бы подозрил т1 на витковое или на слишком малое число витков первичной обмотки. С1 взять более частотный и уменьшить до получения удовлетворительного результата.
