    Бетоносмеситель для полистиролбетона. Из гравитационного в принудительный. Быстро, дёшево, сердито



    Здравствуйте,
    Сегодня, своими руками – простой вариант доработки обычного гравитационного бетоносмесителя в смеситель принудительного типа для изготовления полистиролбетона, показавшей отличный результат.
     Такая несложная приспособа позволяет быстро и качественно изготавливать полистиролбетон в ёмкости обычной бетономешалки, причём в гораздо большем объёме, чем делая это традиционным способом.

    К сожалению бетоносмеситель гравитационного типа, при перемешивании, из-за принципа его работы, не может решить все возлагаемые на него задачи, такие, например, как изготовление полистиролбетона, из-за очень малого веса наполнителя.
    Я имею в виду изготовление правильного полистиролбетона, без применения песка, который конечно помогает перемешиванию в гравитационной бетономешалке, но никак не делает его по-настоящему тёплым.

    На «YouTube» есть видео, в которых люди решают для себя такую проблему.
    Например, применение строительного миксера в сочетании с удалением стандартных лопаток из бетоносмесителя или капитальное изготовление с нуля принудительного смесителя, но меня это не устроило, и в осномном по финансовым соображениям.

    К тому же находящаяся у меня в эксплуатации бетономешалка, сама по себе уже готовая и далеко не маленькая ёмкость, причём с двигателем, приводящим её в движение, поэтому решил придумать что-то на её основе.
    Вначале испробовал пассивный вариант - с двумя неподвижными лопатками.

    Затем активный вариант - с блоком вращающихся лопаток.

    И комбинированный вариант - с одной неподвижной лопаткой и блоком вращающихся.

    Но в конечном итоге выбрал самый простой, пассивный вариант, всего лишь с одной неподвижной лопаткой, и этот вариант, как, оказалось, полностью справился с поставленной перед ним задачей.

    Плюс, такая доработка, позволила изготавливать полистиролбетон в ёмкости бетоносмесителя, без каких либо особых, а тем более капитальных его переделок, что немало важно, ведь это позволяет использовать смеситель, после установки родных лопаток, в обычном режиме.

    Так при полном объёме своего бетоносмесителя в 130 литров, я пробовал изготавливать полистиролбетон, загружая наполнитель в объёме 100 литров.

    Но в связи с довольно почтенным возрастом смесителя, и главное из-за плохого подшипника, а также ради более мягких требований к материалу, для изготовления приспособы, я остановился на несколько меньшем объёме загружаемого полистирола.

    Изготовление:

    Сама доработка заключается в установке дополнительных стоек, изготовленных их полосы 40 × 4 мм., надеюсь вполне понятных из фото.

    Которые в дальнейшем совершенно не будут мешать, если бетономешлка будет использоваться по прямому назначению, закрепив их, используя по возможности, штатные места крепления.


    Удалил родные лопатки, с возможностью, при надобности, их лёгкой установки на место.

    Образовавшиеся отверстия можно закрыть снаружи обычным скотчем.

    Или если есть сомнения, мебельными болтами с полукруглыми головками.
    В дальнейшем, их можно использовать для крепления, ранее удалённых, родных лопаток бетоносмесителя.

    Сделал, используя профильную трубу 25 × 25 × 2, легкосъёмную перекладину.

    С установленной на ней продольно подвижной лопаткой, вырезанной из металлической пластины, толщиной не менее 3 мм.

    С приваренным к ней ребром жёсткости, сделанным из полосы 20 × 4 мм.

    На обрезке профильной трубы 30 × 30 × 2, длиной 100 мм.

    Лопатка крепится под углом, через ранее приваренную пластину.
    Такая конструкция позволила в дальнейшем лопатке легко передвигаться по перекладине, для более легкого её извлечения из смесителя, при опустошении ёмкости после изготовления бетона.

    Край лопатки, прилегающий к стенке смесителя, должен быть как можно точнее соответствовать форме стенок внутренней части ёмкости.

    Вот в принципе и вся доработка.
    Думаю что всё понятно и единственное, что осталось прояснить до конца - это наличие болта в месте крепления лопатки.
    Он необходим, лишь, как вспомогательный элемент, для предварительной установки лопатки, на нужный угол перед сваркой на «прихватку», для более точного прилегания

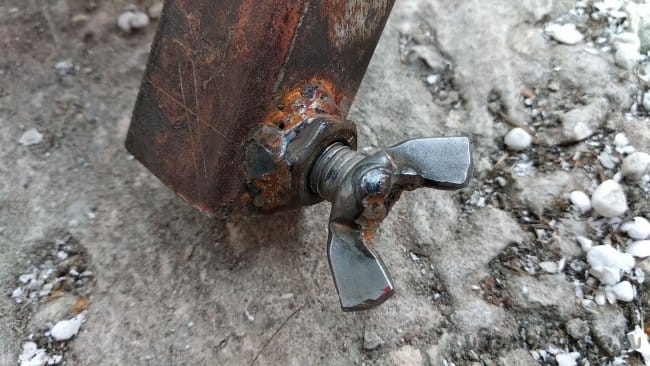

    Регулировка же конкретного, рабочего расстояния прилегания лопатки к внутренней поверхности ёмкости заключается в установке фиксирующего болта.

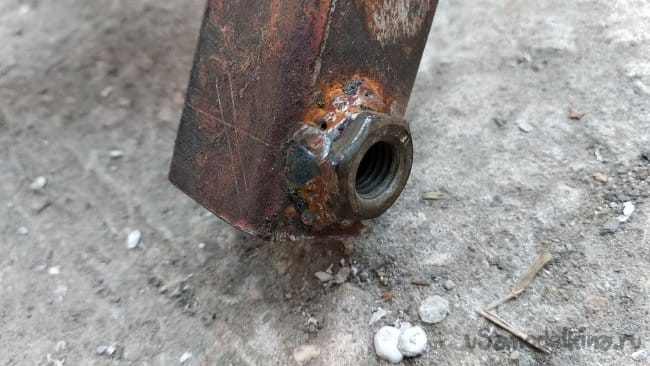

    Я использовал для этого приваренную к профилю 30 × 30 гайку М 10.

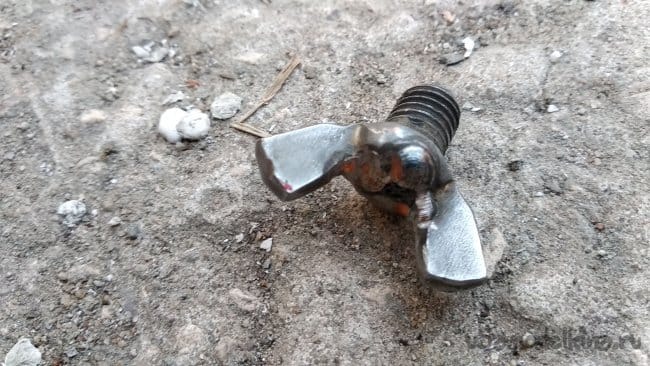

    И обрезанный болт того же номинала, с прихваченной с его торца гайкой, типа «барашек».

    Судить о том, насколько лучше или хуже изготовление полистиролбетона на других устройствах, я могу лишь на основании просмотренных мной, видеороликах на эту тему, и судя по ним считаю этот вариант наилучшим.

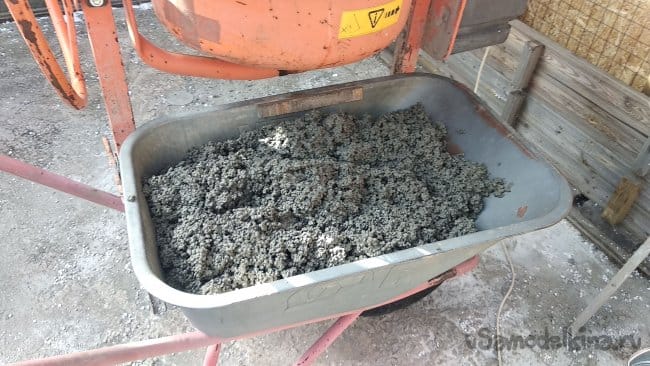

    В видео с замесом, подробно описан и показан сам процесс изготовления полистиролбетона в таком смесителе.

    На этом всё.
    Удачи!
