Регулируемая капельница для капельного полива

Здравствуйте,

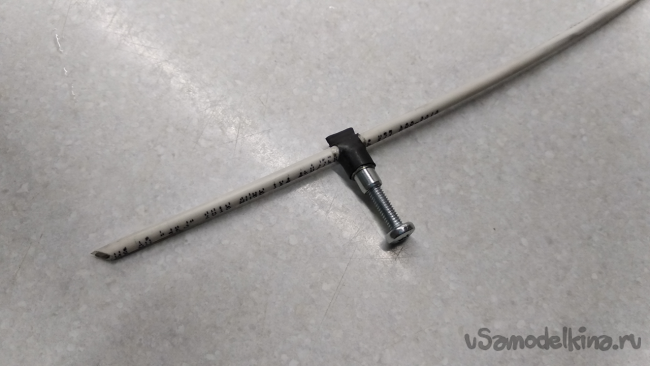

Сегодня, своими руками – регулируемая капельница для капельного полива.


Решив сделать капельный полив в теплице, столкнулся с проблемой выбора регулируемой капельницы.
Нужно было – дёшево и сердито.

Вариант покупных, а также самодельных, из медицинских капельниц - меня не устраивал по цене.

Понравился, увиденный мной, где-то на просторах интернета, простой и дешевый вариант регулируемой капельницы из куска одножильного алюминиевого провода, но не совсем удобного в регулировке и контроле, поэтому решил сделать свой вариант, как мне кажется, вполне приемлемого по цене, простоте изготовления и качества.



Материал для изготовления капельниц:


Термоусадочная трубка с клеевым слоем Ø 10 мм.

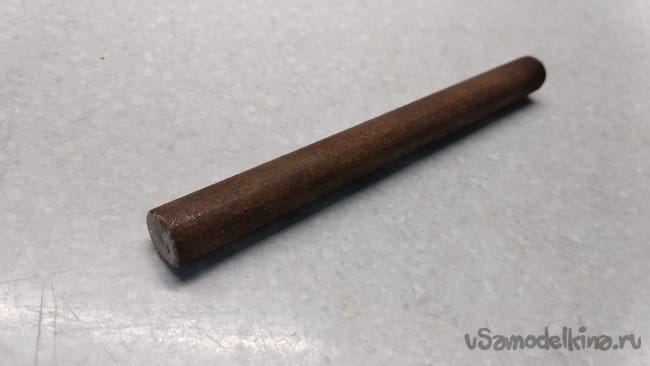

Пруток (сталь) Ø 10 мм. L - 80 ÷ 100 мм.


Гайка - заклёпка М 4.


Шарик (подшипник руля велосипеда).

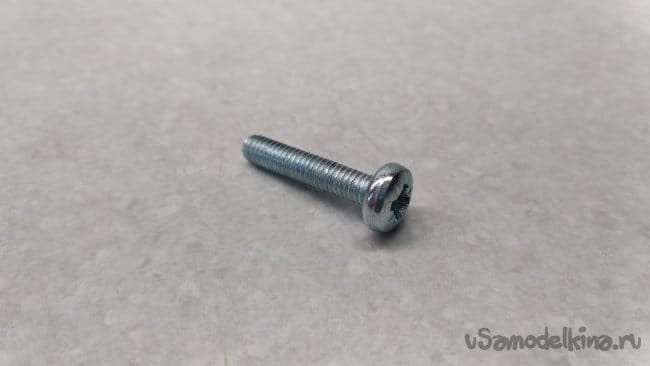

Винт М 4 × 25 мм. (желательно с широкой и толстой шляпкой)

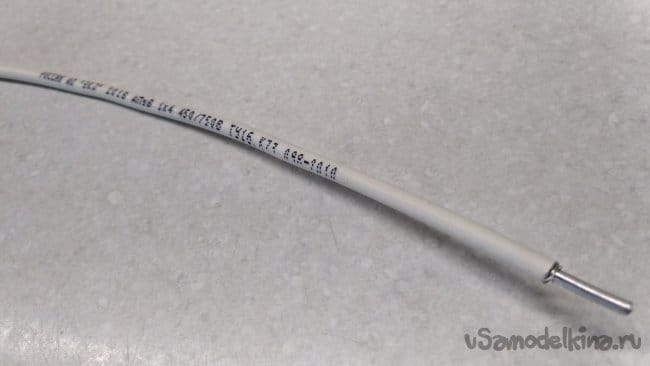

Провод электромонтажный ПАВ 1 × 4,0 мм² (алюминиевый, одножильный) в тонкой изоляции.
или

Трубка ПВХ вн. Ø 3 мм.

Трубка ПВХ дешевле, чем провод, но к ней ещё, дополнительно придётся искать алюминиевую проволоку Ø 2 ÷ 3 мм., или комбинировать с электромонтажным проводом.

При выборе электромонтажного провода, следует обратить внимание на толщину (мягкость) изоляции.
Проверить – подойдет изоляция от провода или нет, легко.

Для этого нужно, снять немного изоляции и сжать её стенки, при комнатной температуре, между большим и указательным пальцами, если это удастся относительно легко - изоляция для изготовления капельницы подойдёт.
В этом отношении трубка ПВХ – вне конкуренции.

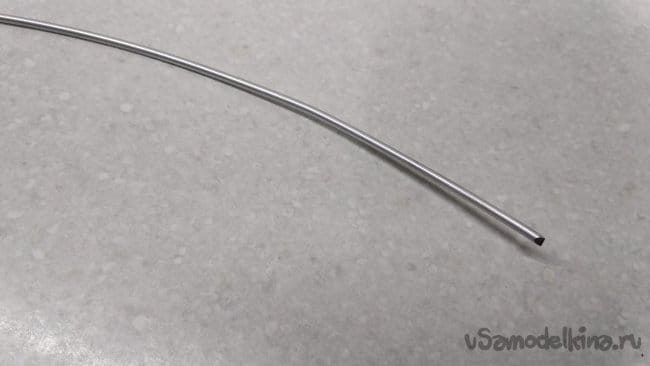

Проволока алюминиевая Ø 2 ÷ 3 мм. (используется от электромонтажного провода)

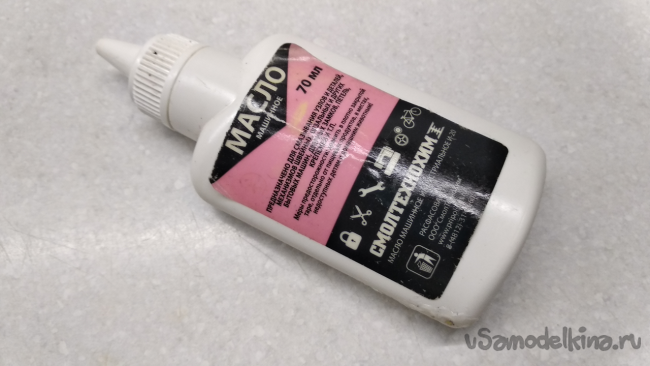

Машинное масло.

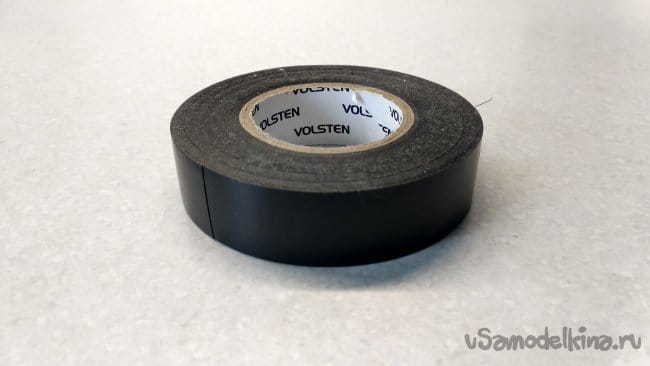

Изолента.


Изготовление:


В начале, необходимо сделать простейший приспособ.
Приспособ позволяет быстро заготовить (просверлить и нарезать) необходимое количество цилиндриков из клеевой термоусадочной трубки.

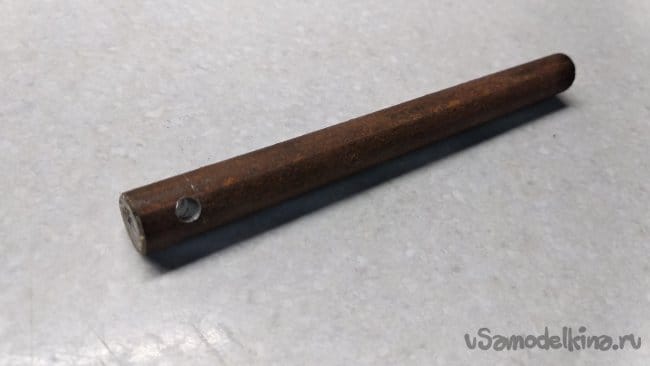

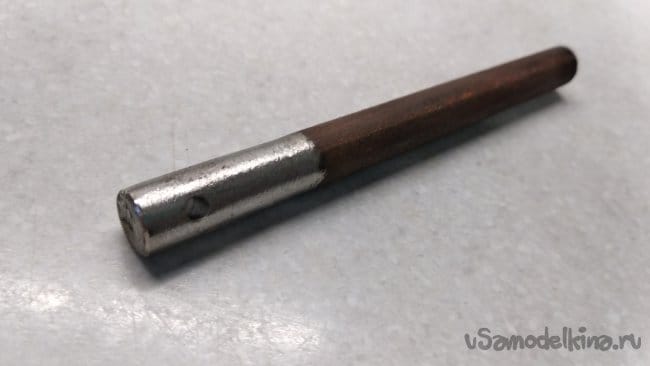

В приготовленном прутке просверлить сквозное отверстие Ø 3,5 мм, на расстоянии 8 мм. от края.


Диаметр края прутка сточить до внутреннего диаметра термоусадочной трубки.



С помощью изоленты, на расстоянии 16 мм от края прутка, с просверленным отверстием, сделать ограничитель.



Далее, с помощью приспособа, из клеевой термоусадочной трубки, нарезать цилиндрики, и просверлить в них отверстия Ø 3,5 мм, в количестве, необходимом для изготовления капельного полива.

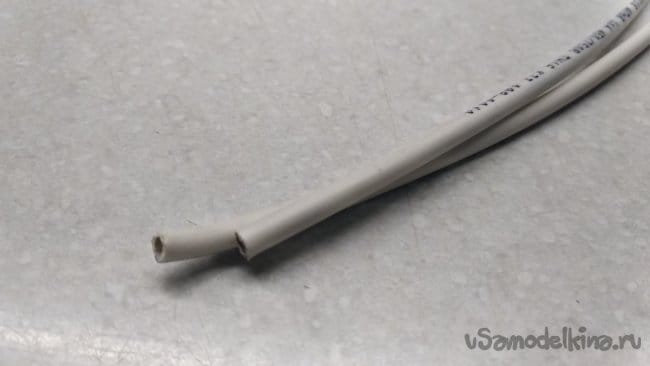

Из снятой, с электромонтажного провода, изоляции заготовить трубки нужной длины, в количестве, необходимом для изготовления капельного полива.

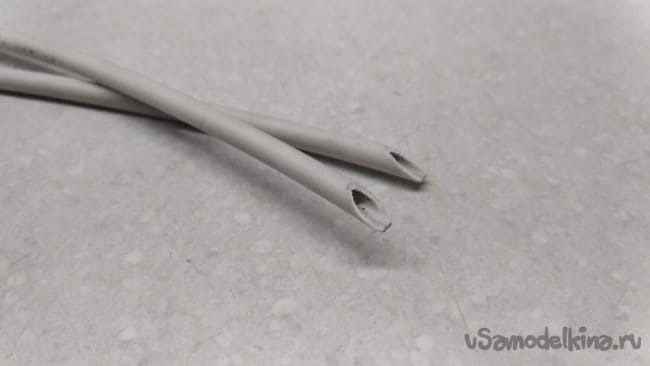

Один край трубок срезать под углом около 45º.

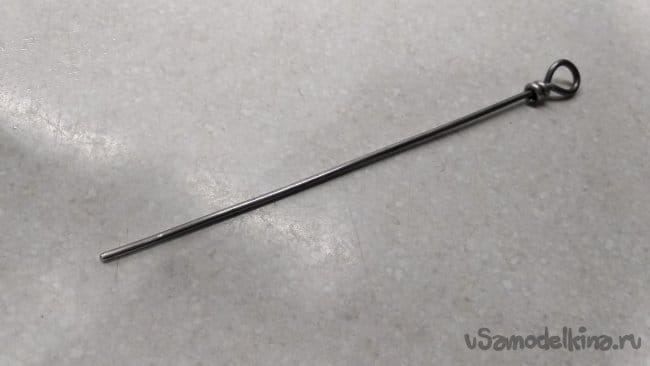

Из освобожденной от изоляции алюминиевой проволоки сделать спицы длиной 150 ÷ 180 мм.


Приготовленный из термоусадки цилиндрик закрепить на трубке, в 50 ÷ 60 мм от срезанного, под углом, края.


Чтобы при нагреве термоусадки не повредить трубку будущей капельницы, необходимо вставить в трубку приготовленную спицу.

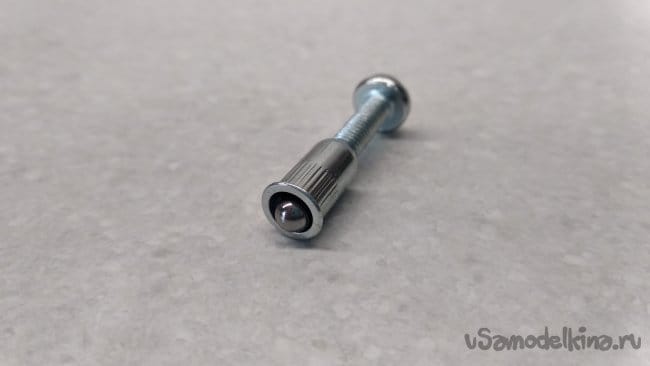

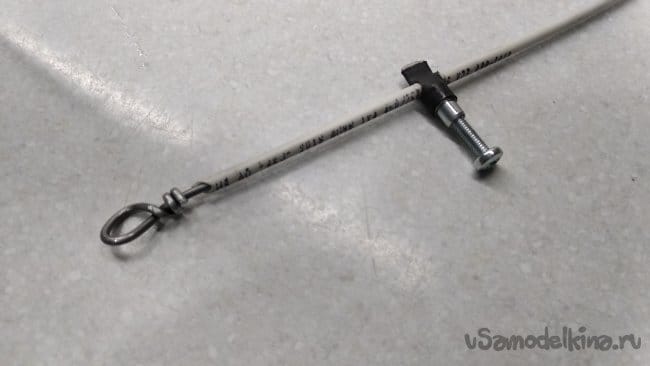

В гайку – заклёпку, с навёрнутым винтом, вложить шарик.


В закреплённый на трубочке цилиндрик, стороной с вложенным шариком, вставить гайку – заклёпку.


С помощью горячего воздуха нагреть клеевую термоусадочную трубку, которая обожмёт и склеит все составляющие вместе.


Остудить и вынуть спицу.

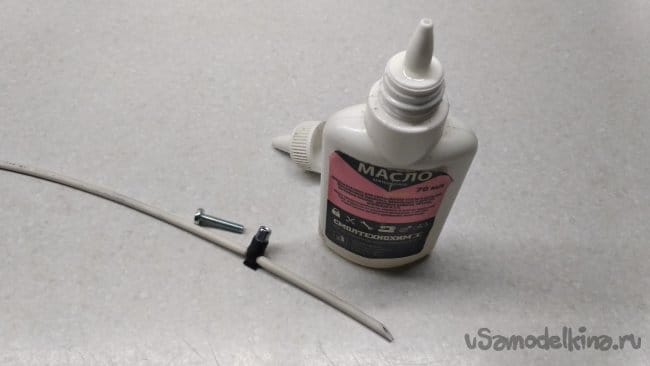

На заключительном этапе, отвернуть винт, капнуть в отверстие машинного масла и завернуть обратно.


Один кончик трубки, тот, что срезанный под углом, вставить в просверленное, в подающей воду трубе, отверстие, диаметр которого, должен быть на пару десятых миллиметра меньше диаметра, изготовленной из изоляции трубки.


Другой кончик трубки необходимо закрепить у растения, которому требуется полив.
Для этого, из оставшейся алюминиевой проволоки, нужно изготовить колышки.


Для колышков нарезать куски длиной 200 ÷ 250 мм, в количестве, необходимом для изготовления капельного полива.

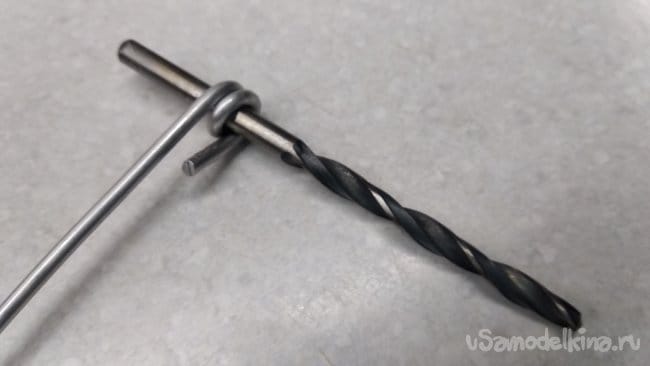

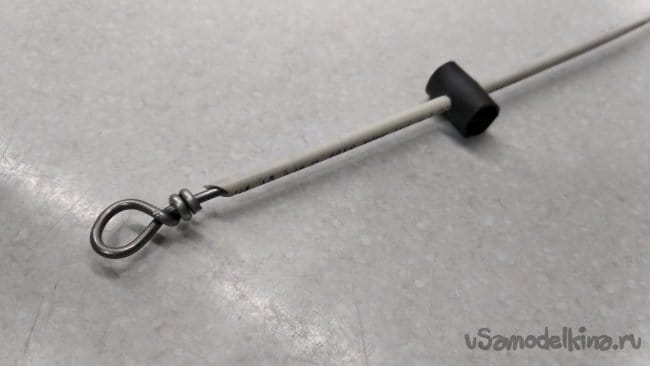

На сверле, диаметром, равным диаметру трубочки капельницы, сделать два витка на краю приготовленной проволоки.

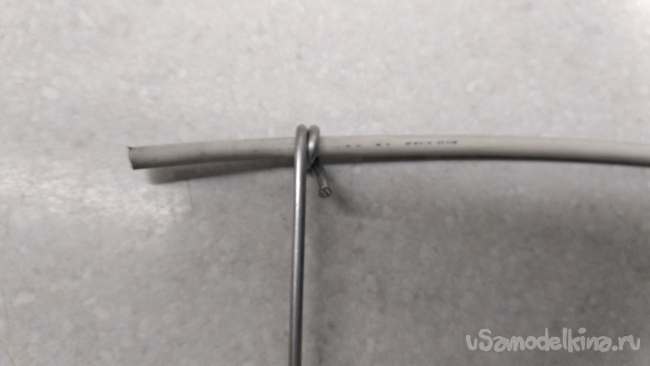

Вставить в изготовленный конец колышка трубку капельницы.


Свободный конец колышка воткнуть в почву, у растения, которому требуется полив.

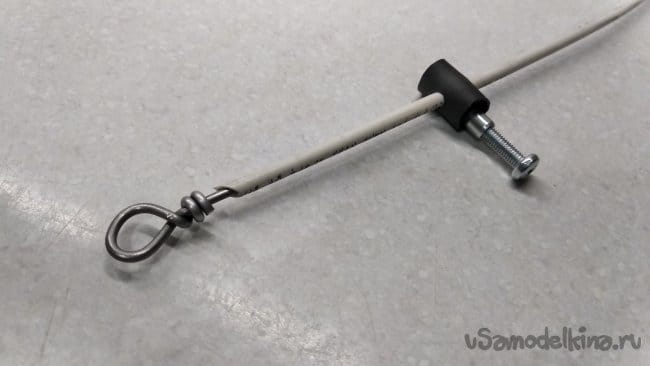

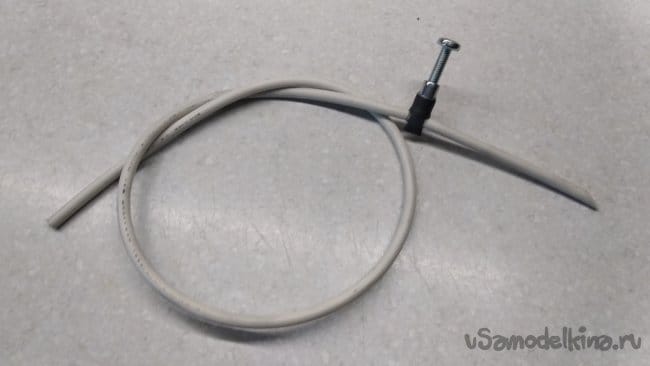

Регулируемая капельница для капельного полива готова.


P. S.
Конструкция капельницы будет не намного дороже, но жёстче, а значит и надёжней, если цилиндриков, из клеевых термоусадочных трубок, в ней будет два, диаметрами 8 и 10 мм каждый.

Заготавливать (сверлить и нарезать) их можно одновременно на одном приспособе, но диаметром уже 8 мм.

На этом всё.
Удачи!
