    Рукоять для инструмента

    Всем здравия!

    Обустройство мастерской идет полным ходом и уже намечается комбинированный верстак с фрезеровкой, подвижным зажимом и прочими приблудами. О зажиме как раз данная статья. Точнее о рукоятке, которой не хватало для него. Рукоятка должна быть небольшая, но удобная и достаточно объемная, чтобы зажимать детали с хорошим усилием.

    Нам понадобятся:
    • Брусок каштана;
    • Сверла на 5мм и 10мм;
    • Токарный станок по дереву;
    • Наждачная бумага различной зернистости;
    • Масло для дерева.

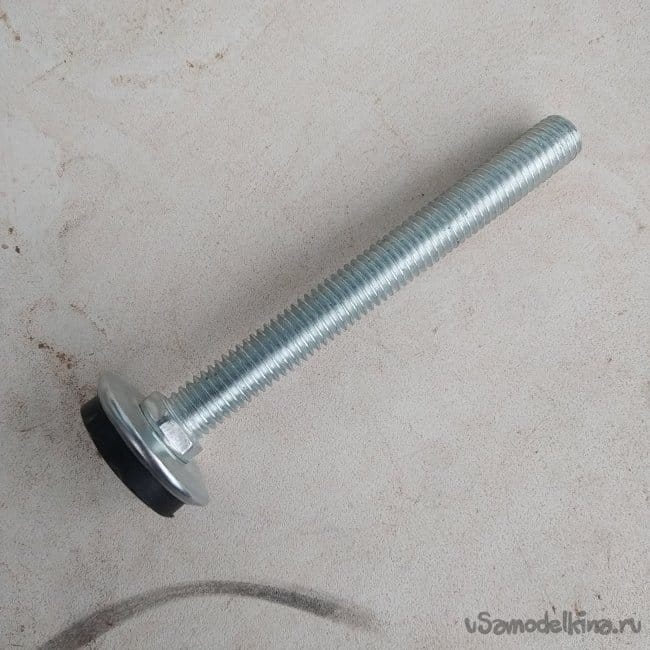

    Рукоятка была необходима для данного болта на 10мм с прижимной пластиной.

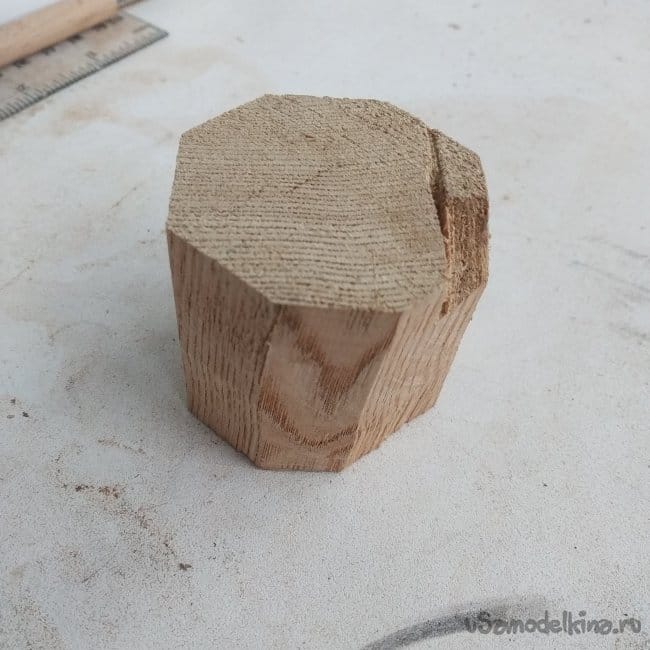

    Для рукоятки я нашел заныканную заготовку каштана, из которой я хотел выточить очередной шарик, но все никак руки не доходили.

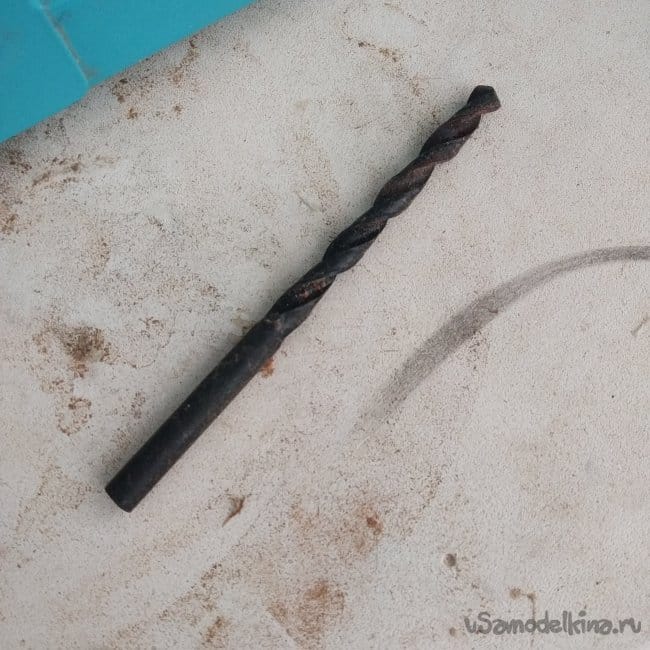

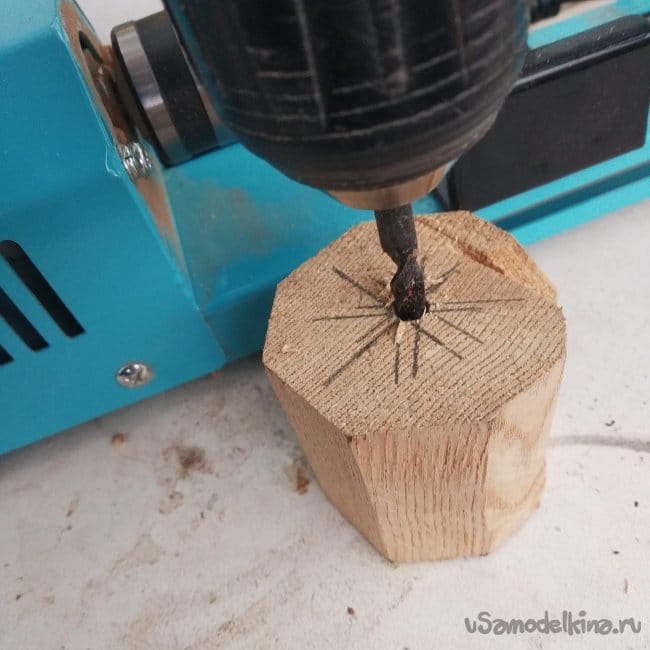

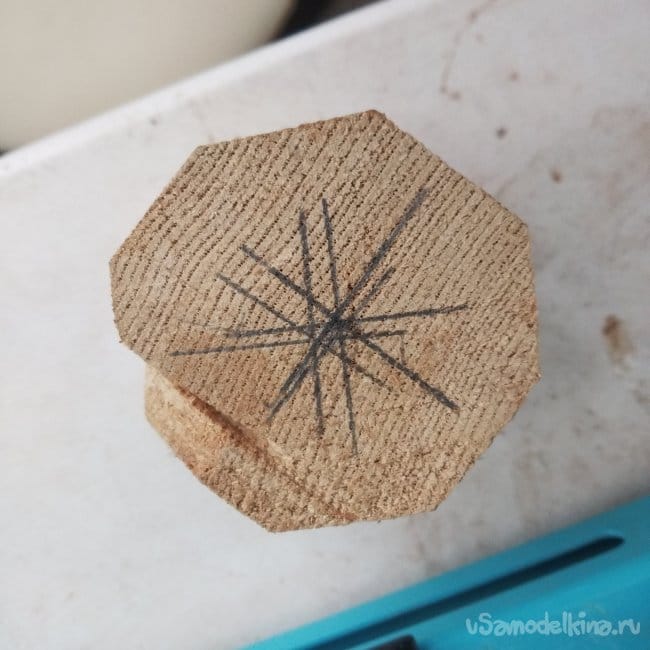

    Так как нужно будет насаживать рукоятку на болт, я решил просверлить заготовку заранее, чтобы не было потом проблем со сверловкой готового изделия. Для начала я просверлил сверлом на 5мм, чтобы можно было прижать в него задний упор станка. Сверлил, предварительно разметив, разумеется.

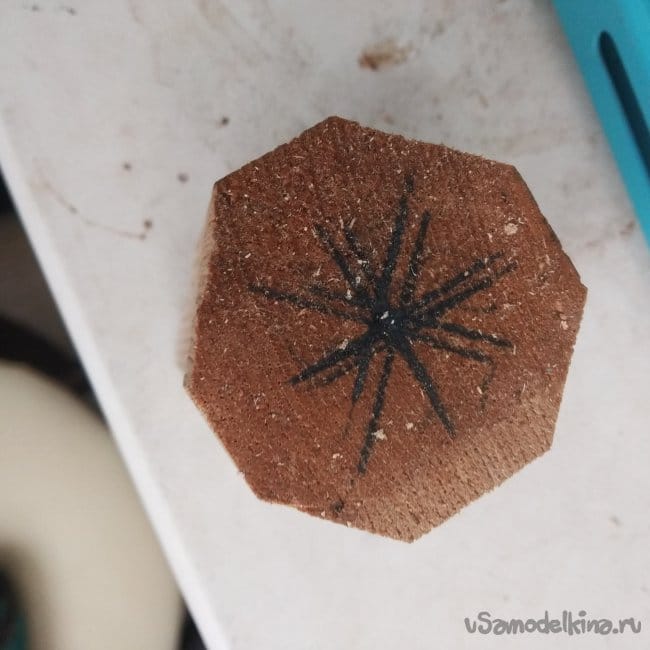

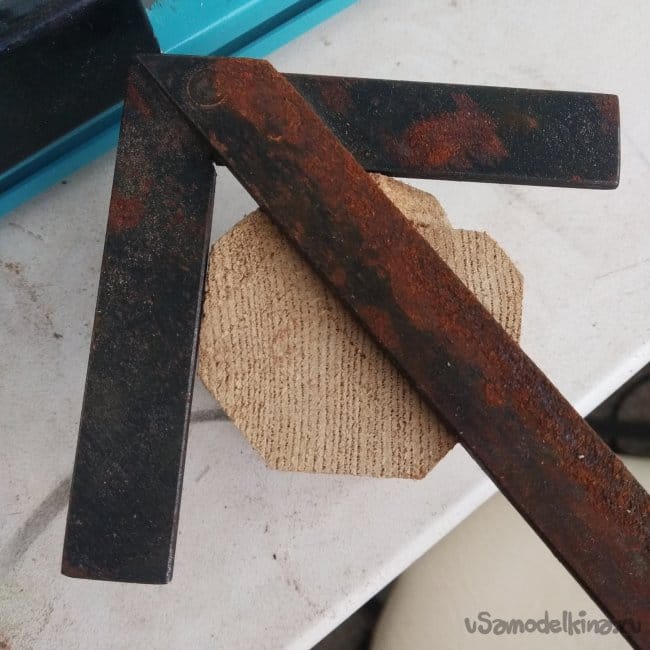

    Размечал я центромером (воде так называется), сделанным еще давно моим отцом. В принципе, по нему видно.

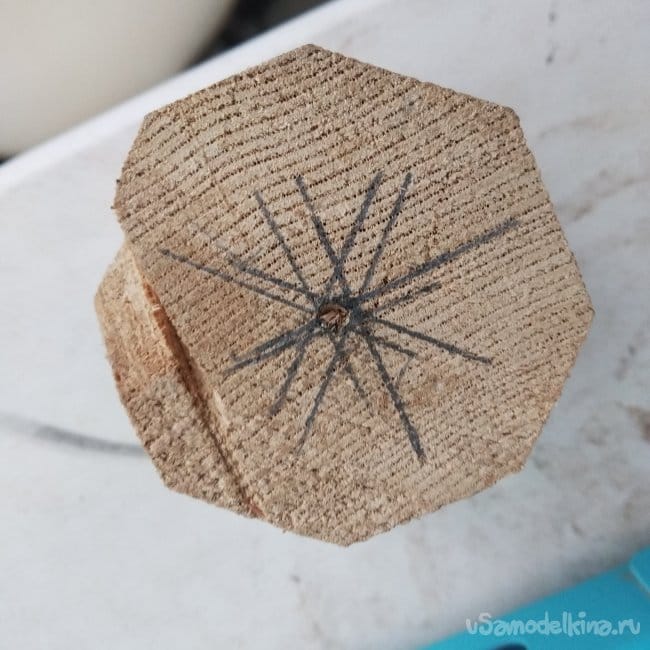

    Керним отверстие и засверливаемся где-то на 2,5 - 3 см.


    С другой стороны я тоже разметил центр, чтобы вбить шипастую фигню для станка. Как она называется, я точно не помню.

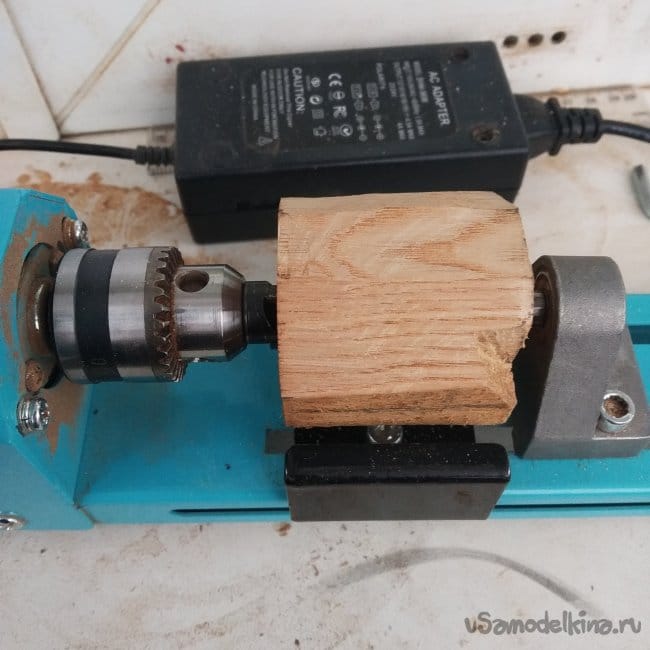

    Зажимаем заготовку в станок и начинаем точить.

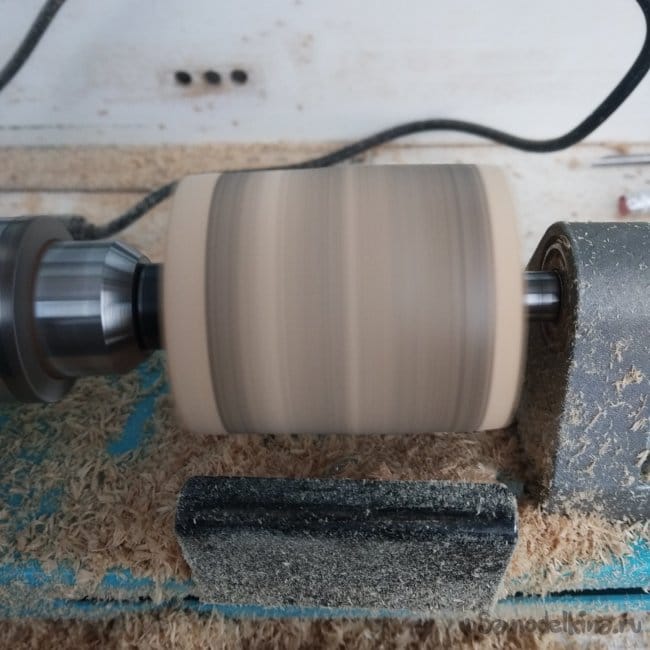

    Для начала нужно привести заготовку в цилиндрический вид, чтобы с ней проще было работать.

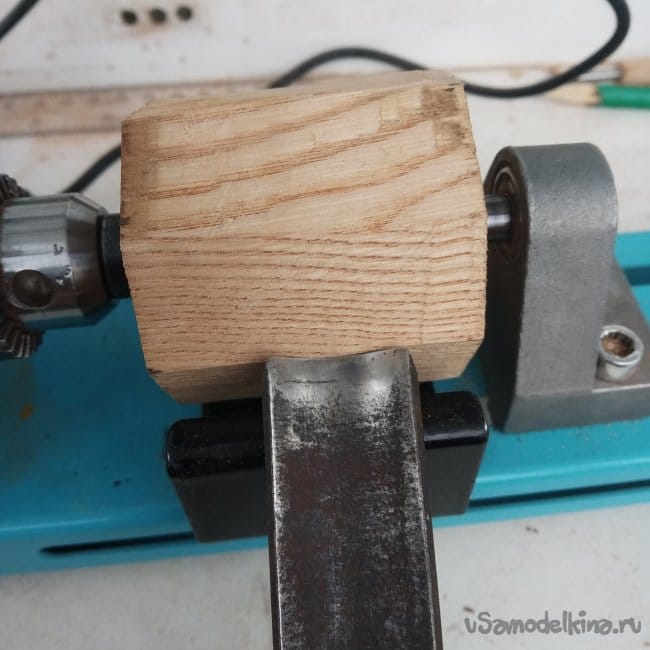

    Для оцилиндровки я использовал, конечно же, специальный токарный резец, рейером именуемый. (Ни в коем случае не переточенную старую стамеску).

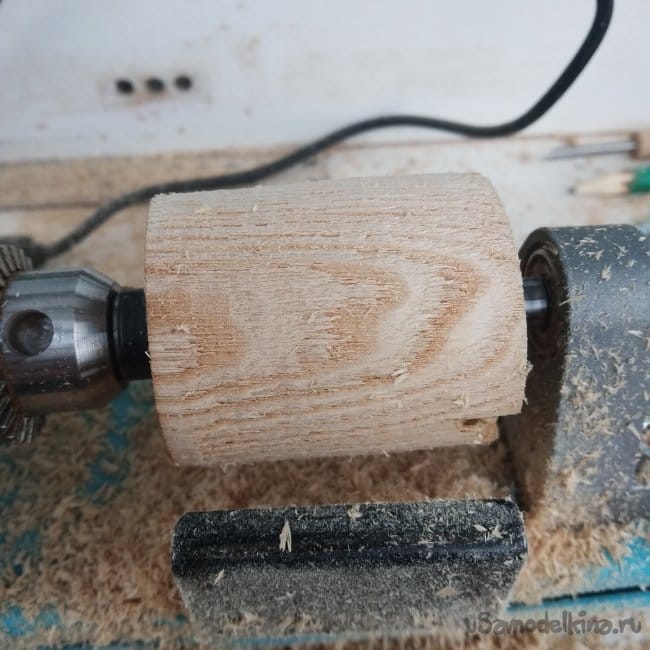

    Ладно, оцилиндровали заготовку, теперь нужно разметить области, где снимать материал.

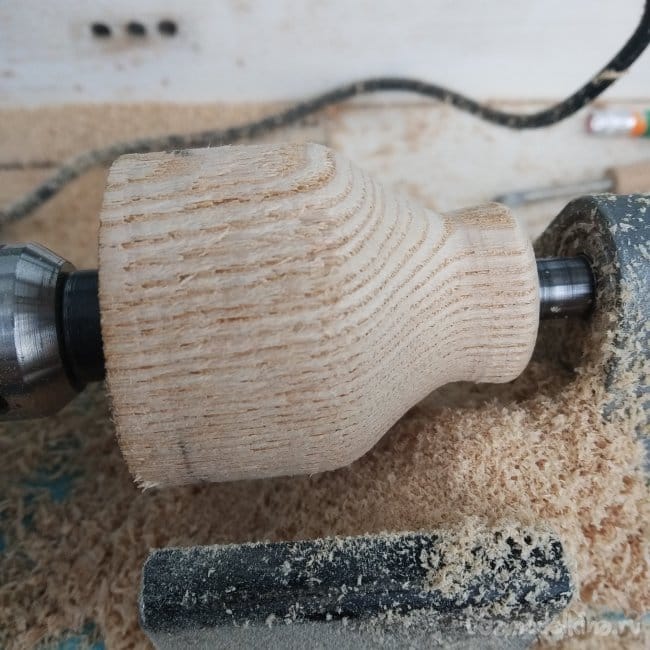

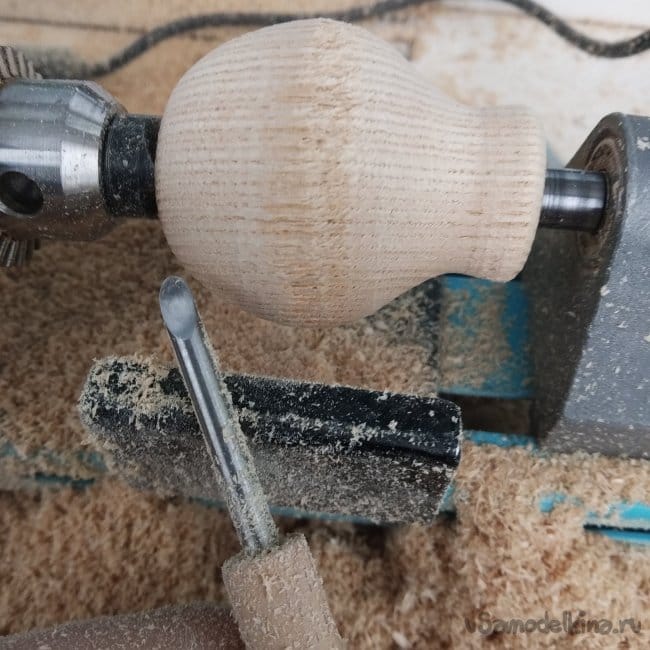

    Разметил я крайне непонятно, поэтому точим произвольно, приводя заготовку к форме рукоятки шила. Сначала снимаем одну сторону, более узкую, сходящуюся к отверстию.

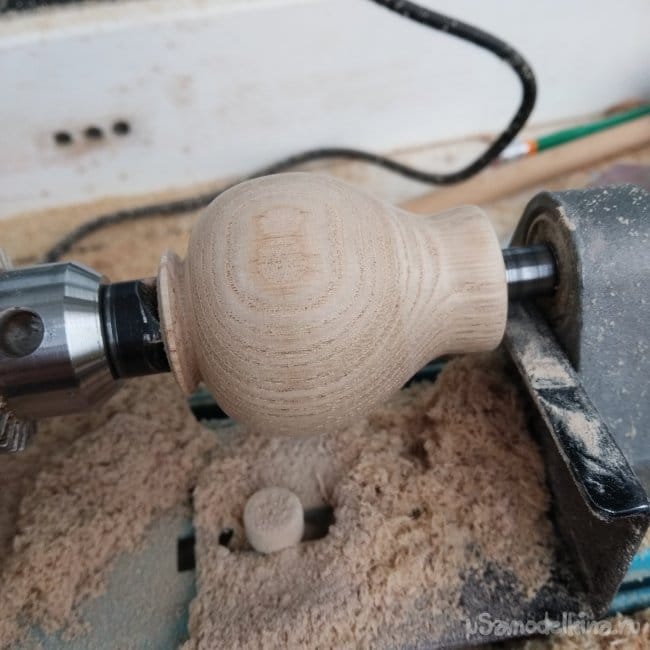

    Затем точим широкую, более округлую форму. Для этого я уже использовал более-менее нормальный резец.

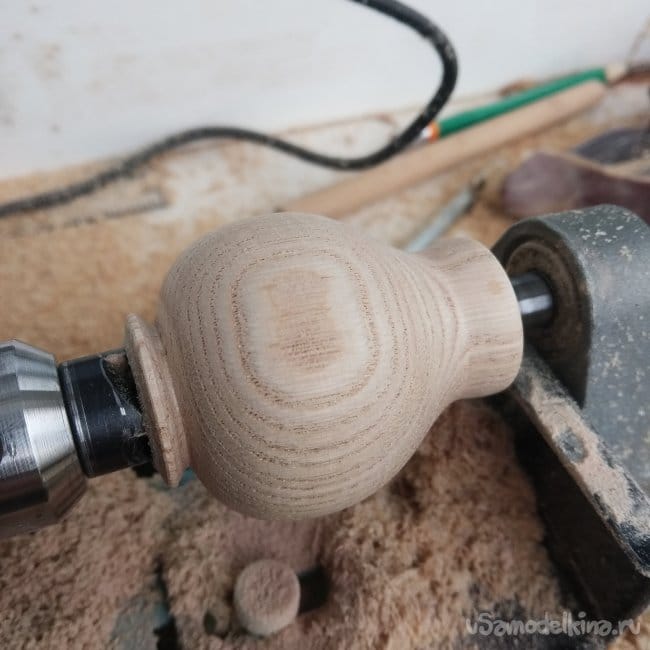

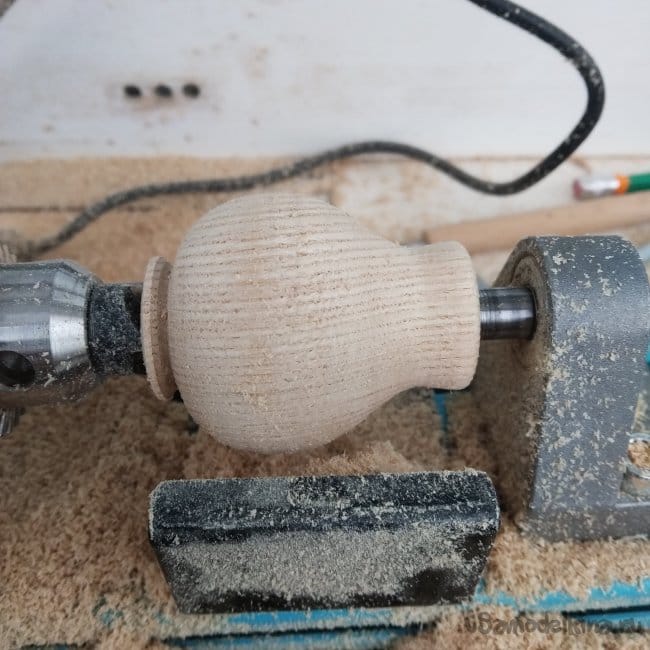

    Теперь нужно отделить место вбитого шипа от ручки, чтобы не было вмятин на изделии.

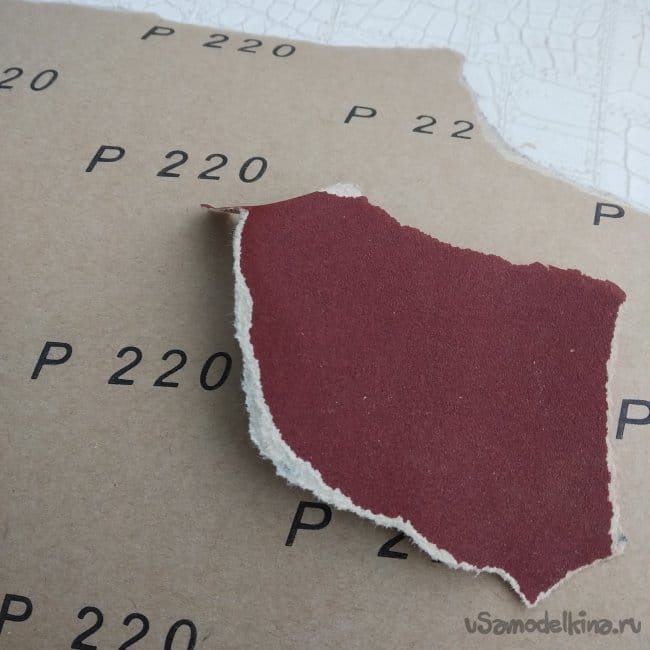

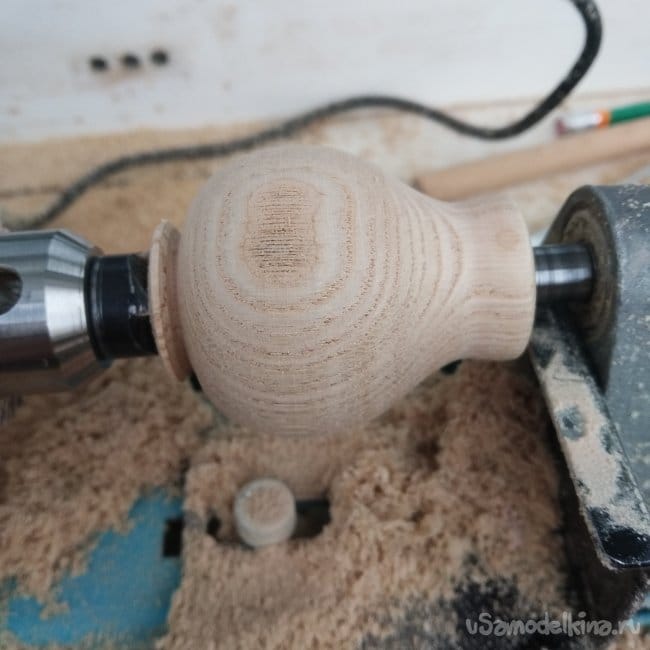

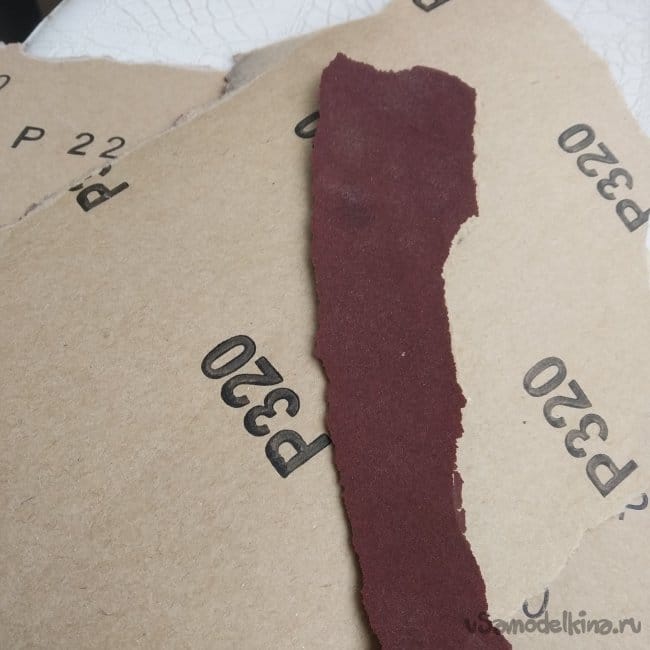

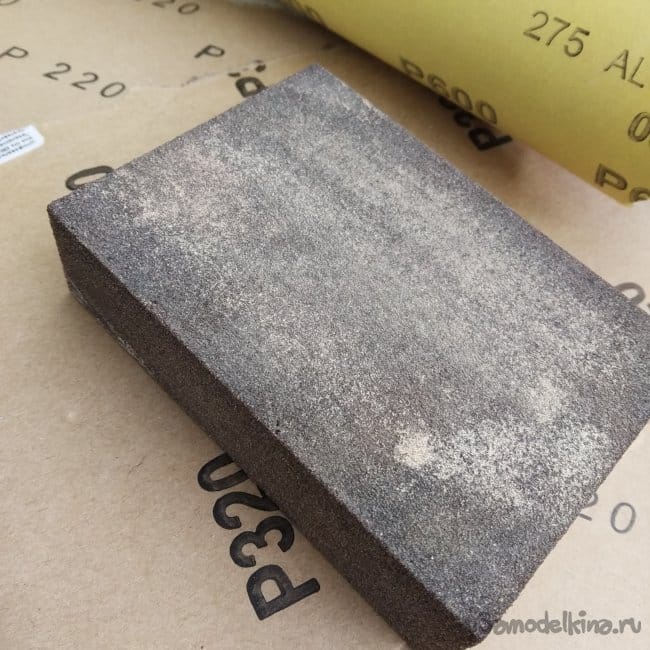

    Теперь шлифовка. Для начала я использовал 220 наждачку, чтобы убрать задиры и риски от резца.


    Далее следует 320 наждак для предварительной шлифовки.

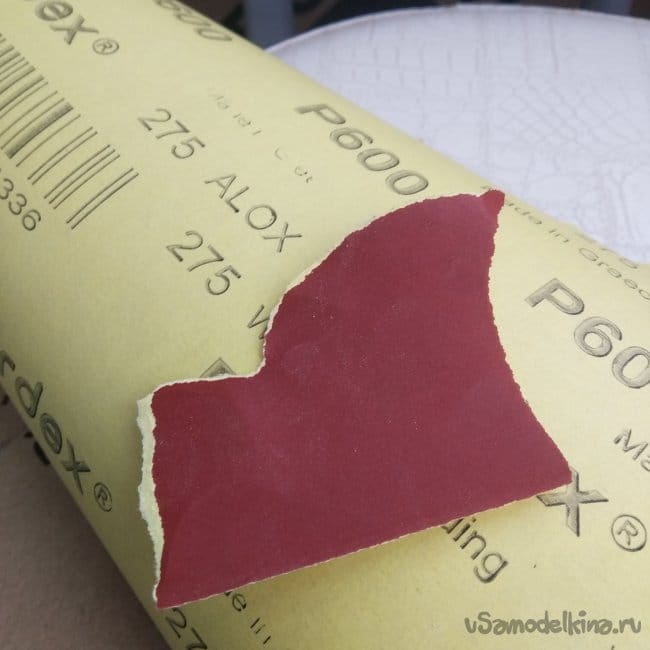

    Ну и, наконец, 600 наждачка, чтобы полирнуть это дело. Дальше повышать зернистость я не стал, так как это не ювелирка, а инструмент, который все равно когда-нибудь убьется.
    Кстати, после наждачки я прошелся перчаткой, чтобы выбить пыль из волокон и убрать возможные занозы.

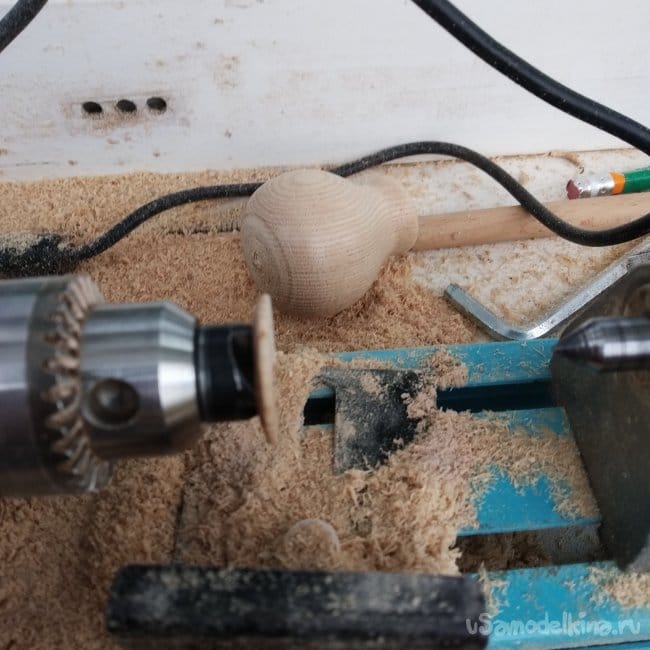

    Теперь нужно отпилить заготовку. Для этого я использовал ручную складную пилу. Отрезал я прямо на оборотах. И я знаю, что нельзя.

    Сделав легкий перелет через подоконник, рукоятка благополучно приземлилась за станком.

    Теперь нужно отшлифовать торец рукоятки.

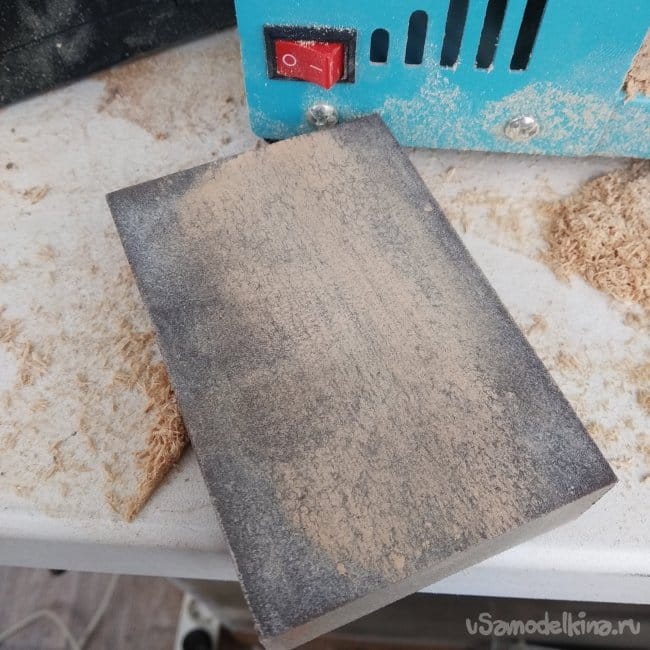

    Для этого я использовал наждачные губки 80 и какой-то зернистости.




    Сильно заморачиваться я не стал, так как будь я хоть немного пофигистичнее, я бы просто накрутил за винт брусок и радовался своей работе.

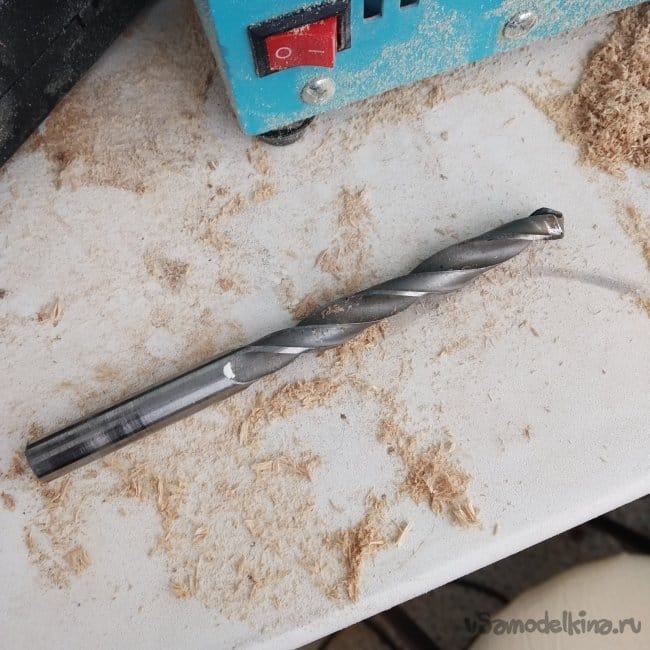

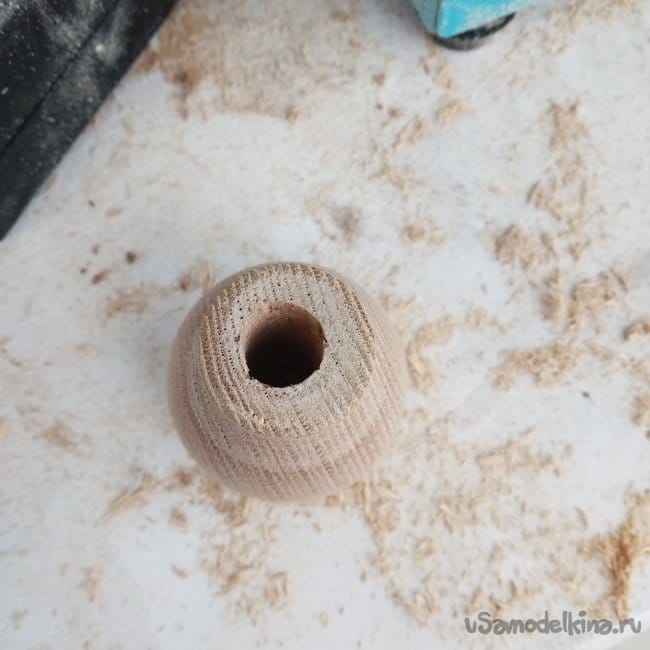

    Теперь нужно рассверлить отверстие под 10мм. Для этого я взял сверло на 10мм. Логично.

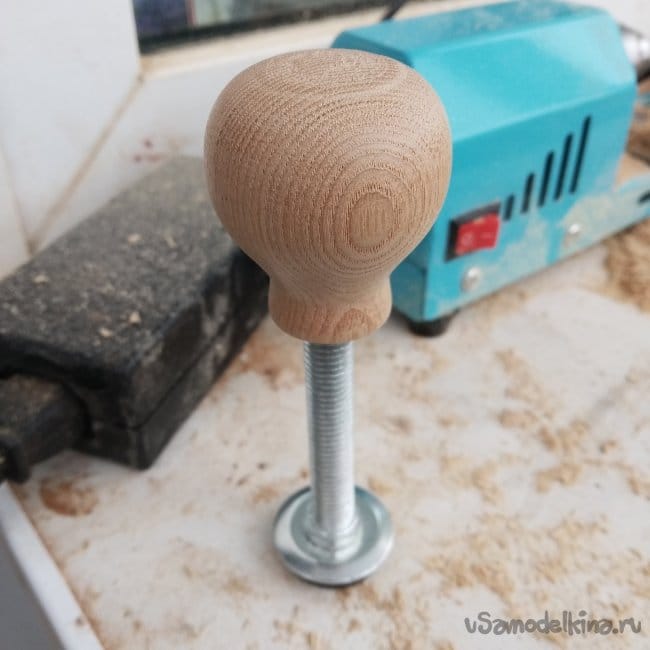

    Ручка села, осталось только закрепить, но это будет нескоро. Еще не все в мастерской доведено до конца. Пока деталь находится в заготовочном формате.

    Пропитывал я рукоятку в масле с канифолью. Тут тоже не стал сильно заморачиваться. Главное – хорошо пропитать. Чтоб долговечно было, более-менее.

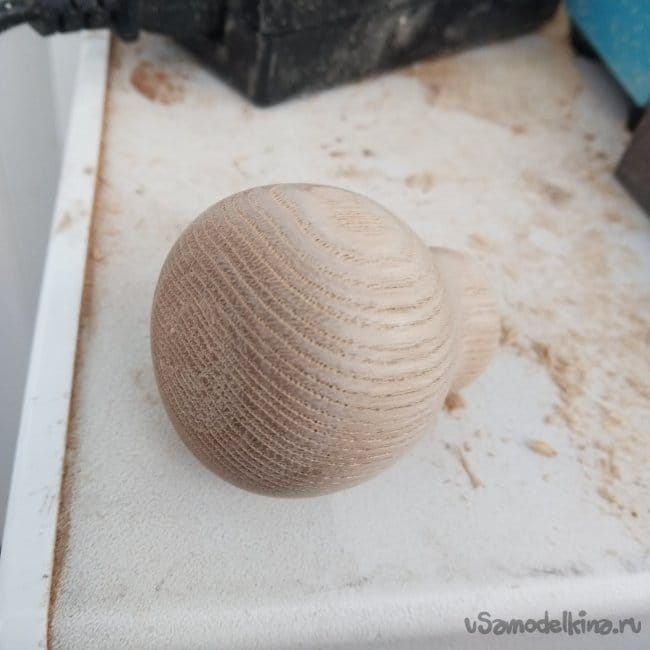

    И вот, такая симпатичная рукоятка получилась. За что я люблю каштан, так за то, что он и точится, и шлифуется, и выглядит после обработки прекрасно. И блестит хорошо на солнце, прям переливается.

    На этом все.
    Всем добра!
