    Барабанно-шлифовальный станок

    Всем привет сегодня я попытаюсь сделать барабанно-шлифовальный станок.

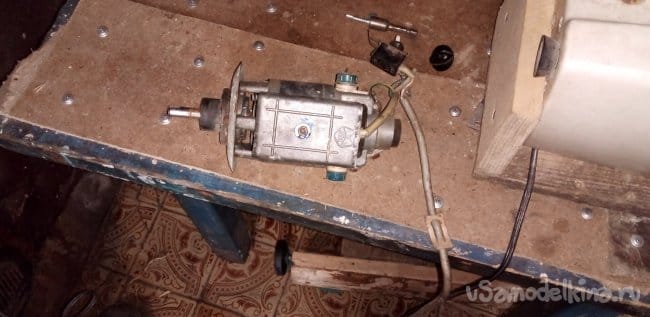

    Для этого я нашел электродвигатель мощностью 50Вт, он был извлечён из сепаратора, его маловато, но для моих целей мне хватает.


    Ещё нужен какой-то барабан, и кучка дерева. А также вилка с проводом и выключатель, но у меня это уже шло с двигателем.

    Приступим.

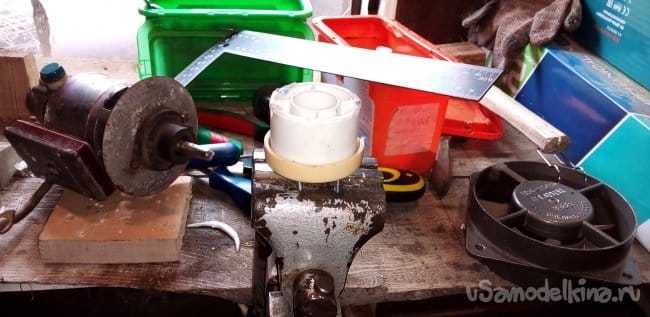

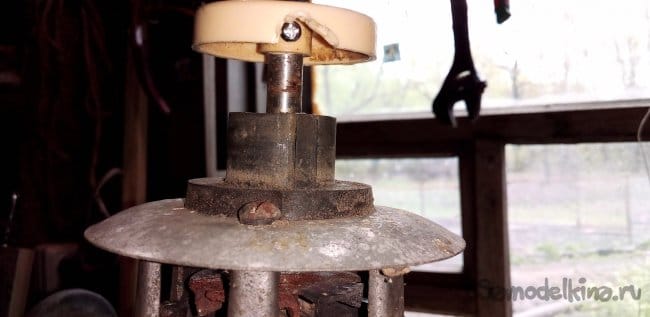

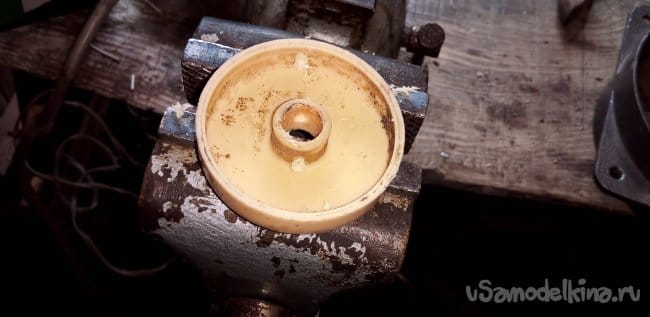

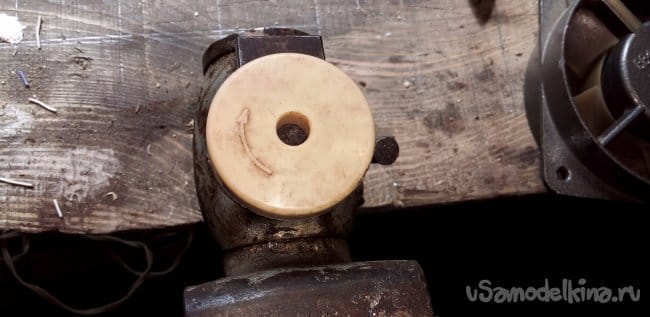

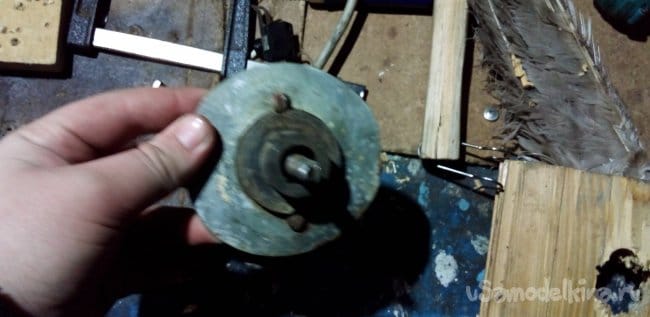

    Для начала нужно взять шайбу которая была на валу сепаратора. В ней я просверлил отверстия 3мм, вот так.

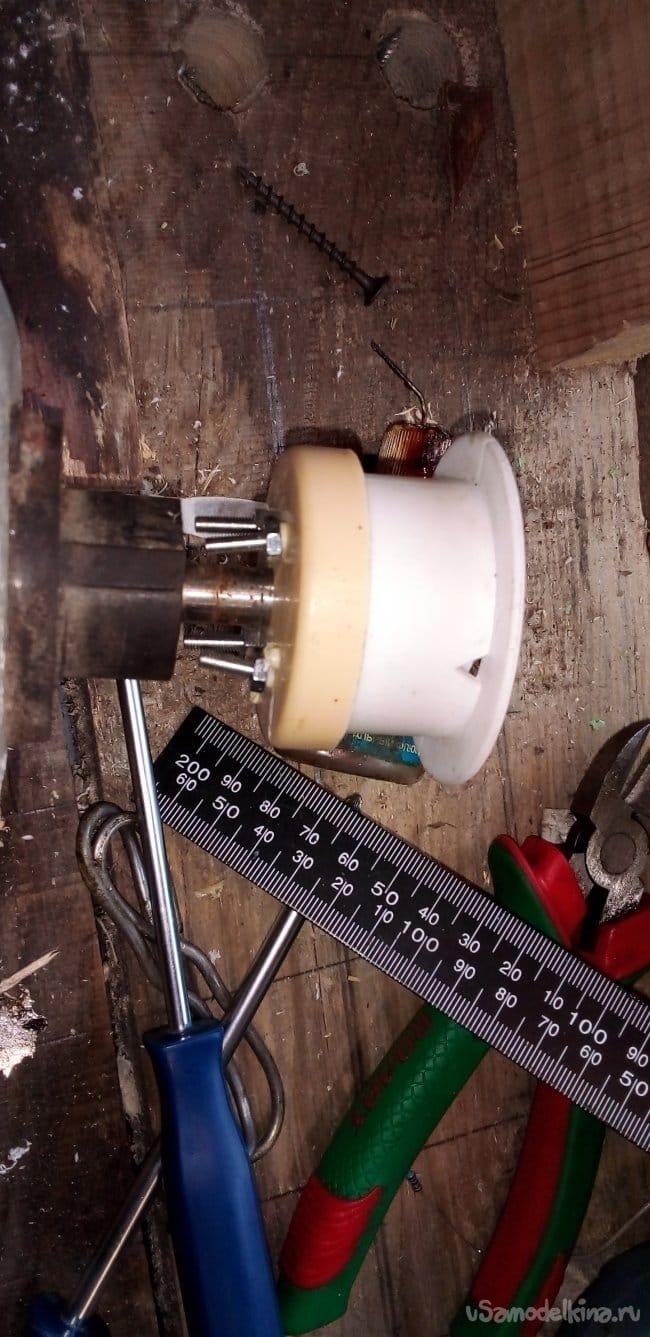

    В него я ввернул болт м3 и зафиксировал гайкой тоже М3.

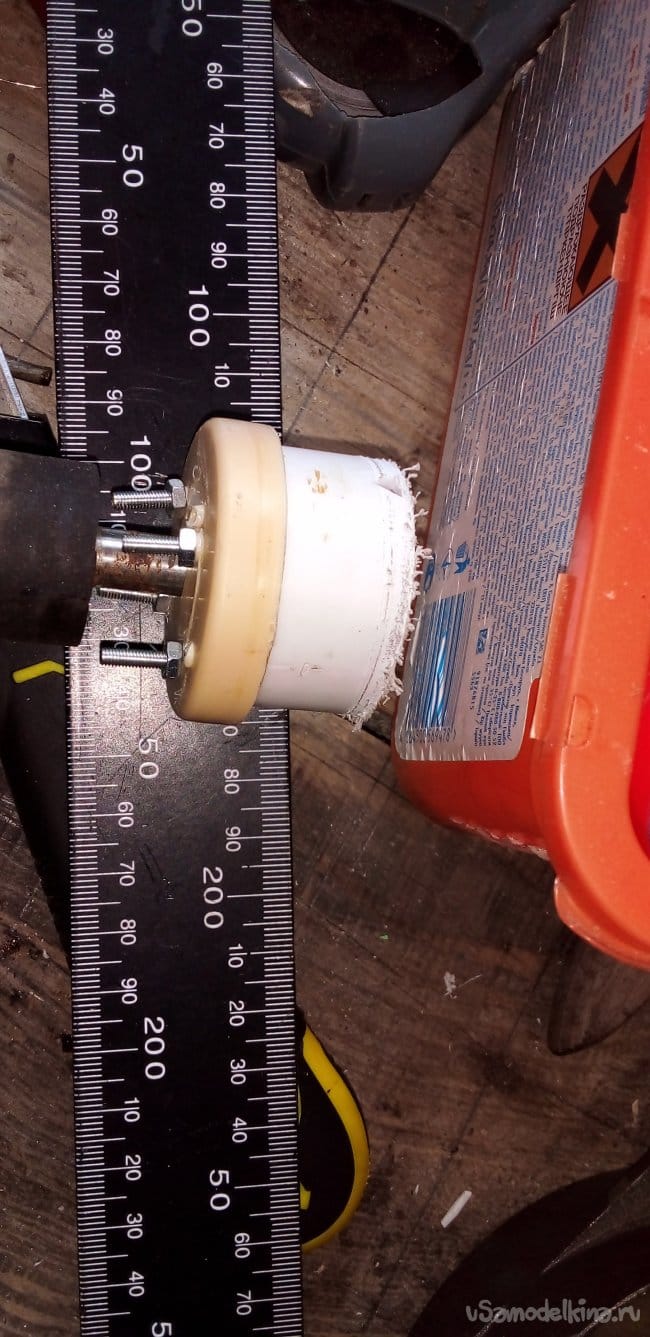

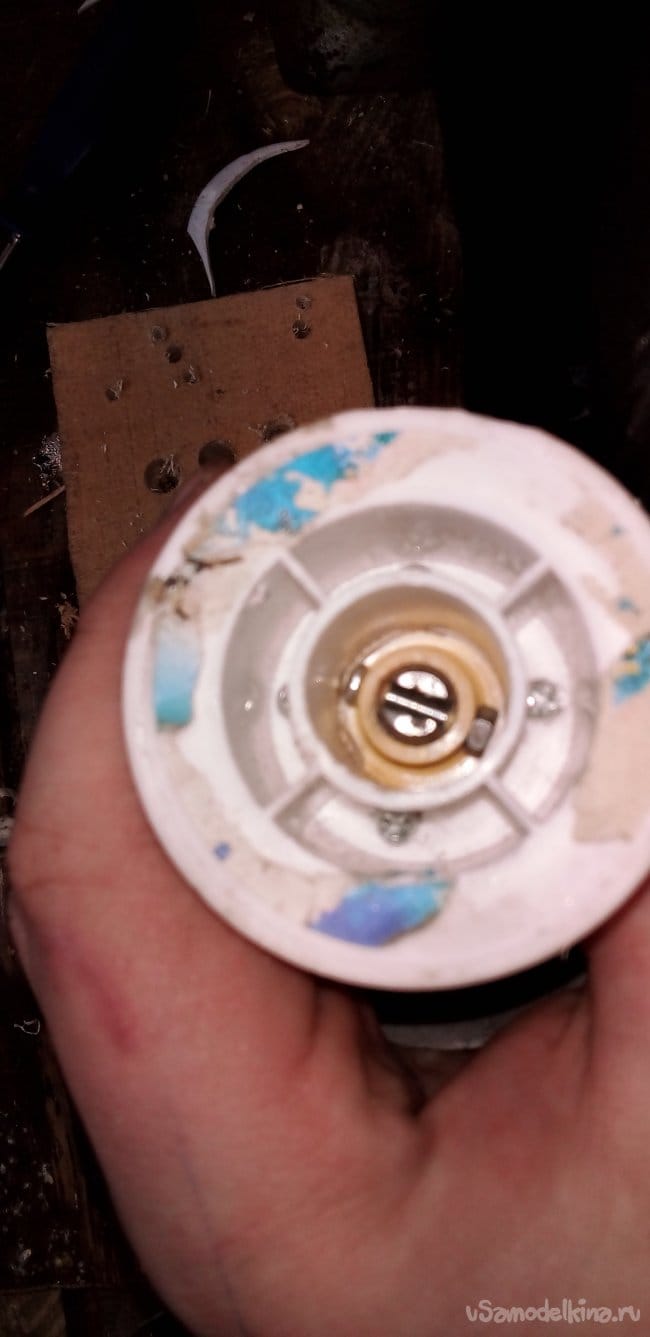

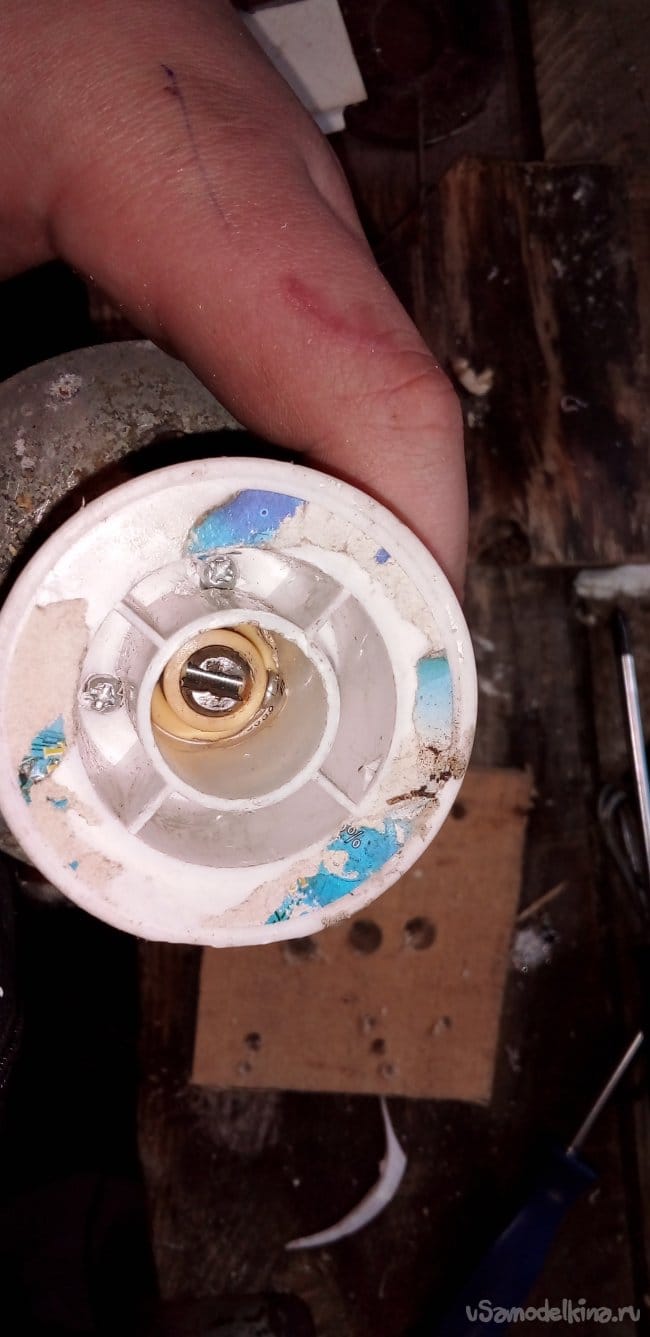

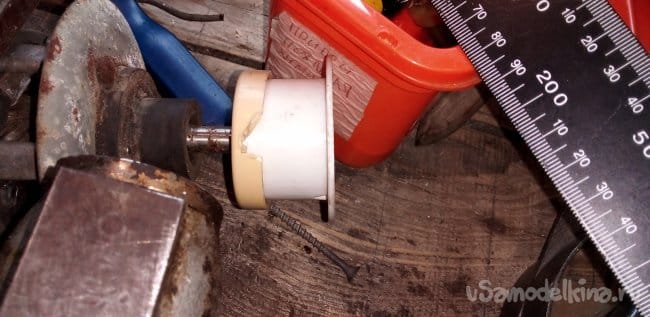

    Теперь нужно взять барабан. У меня это барабан от припоя, я с него срезал нижний бортик. И его крепим на перевёрнутую шайбой на четыре болтика м3 в каждый сектор.

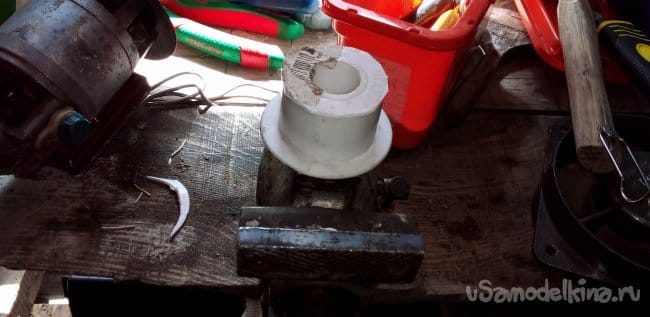

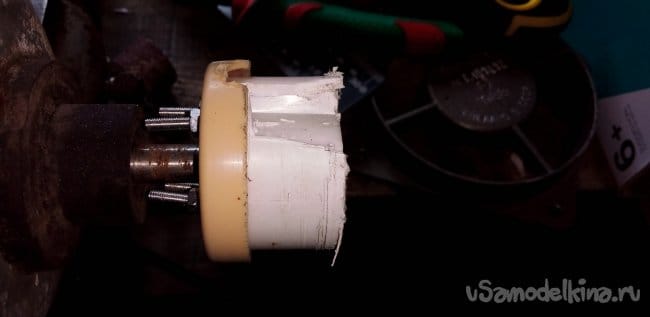

    И срезаем верхний бортик.



    Теперь вырезаем один сектор.


    Теперь отрежем кусочек фанеры на один болтик М3 к внутренней трубки барабана.

    Отрезаем лоскут наждачной бумаги нужной зернистости.

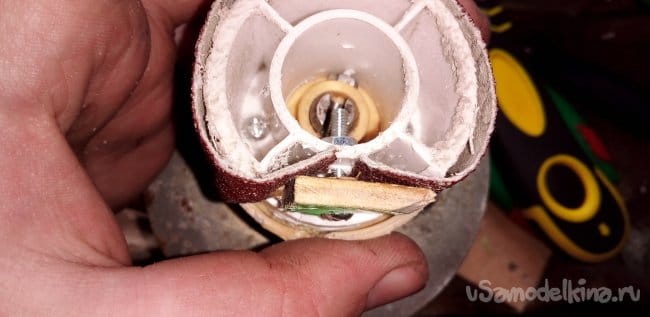

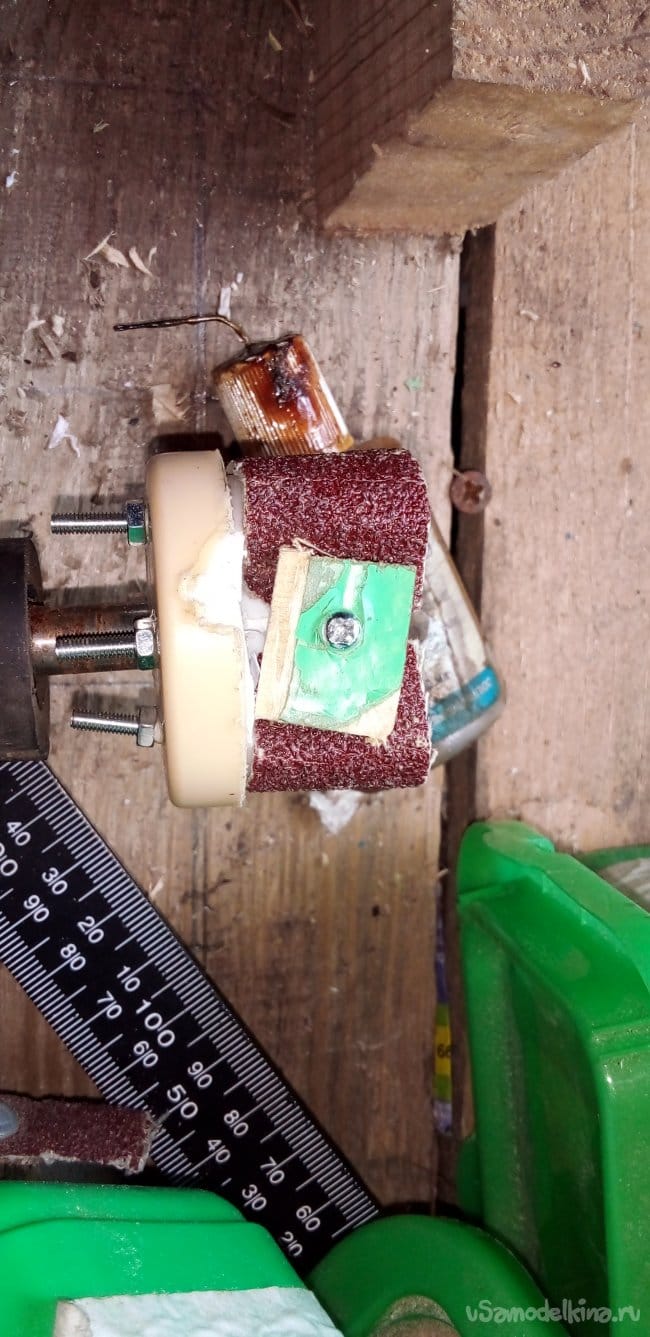

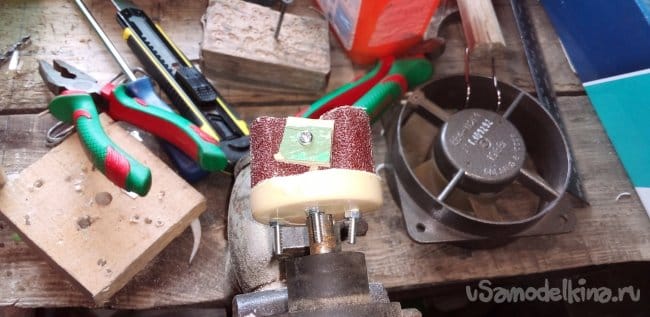

    И крепим таким образом к барабану. Главное затянуть сильно, а то отлетает на высоких оборотах двигателя. У меня наждачная бумага перестала отлетать с третий попытки.




    Теперь нужно собрать рабочей столик.

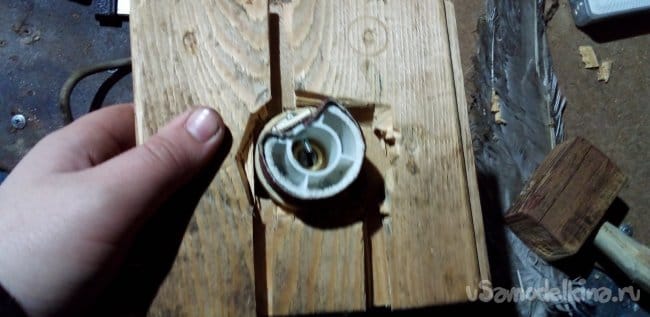

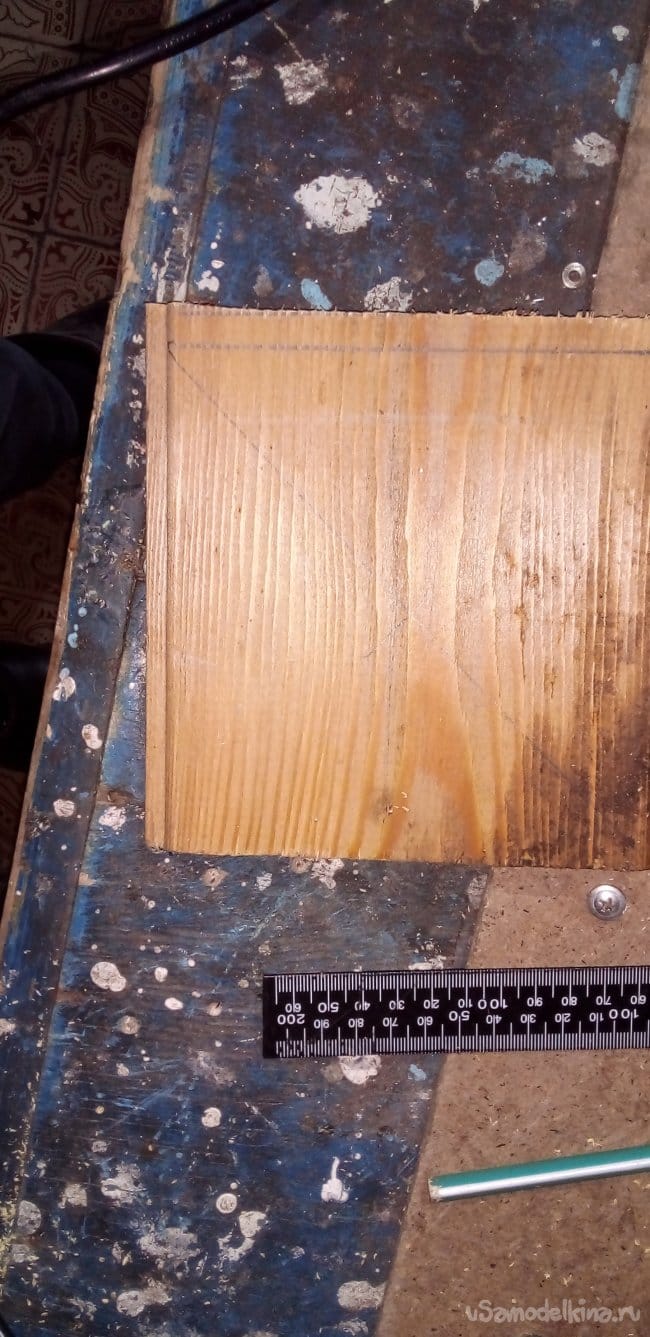

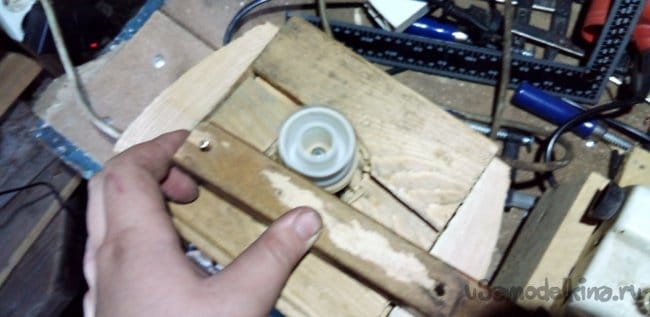

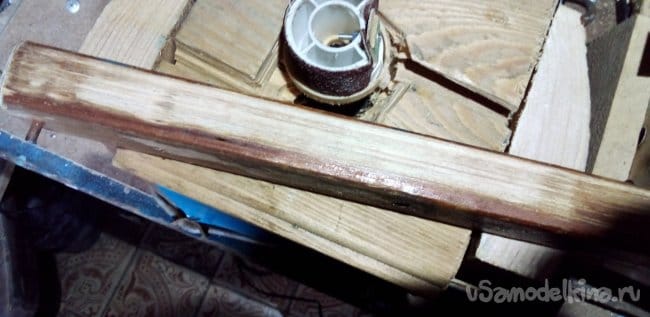

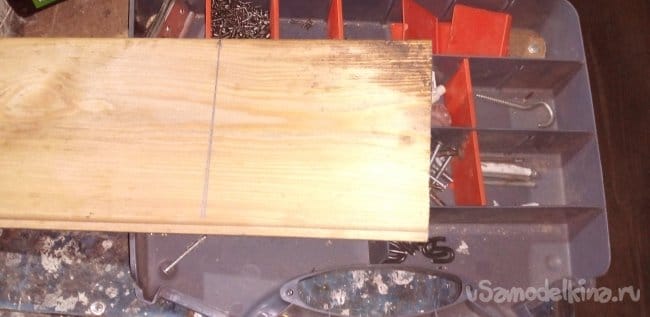

    Он состоит из трёх досочек первая надевается на двигатель, вторая должна не задевать болтики, а третья должна закрывать шайбу, но не закрывать барабан с наждачной бумагой. Я это делал сверлом по периметру дыры так, как это не отверстие.

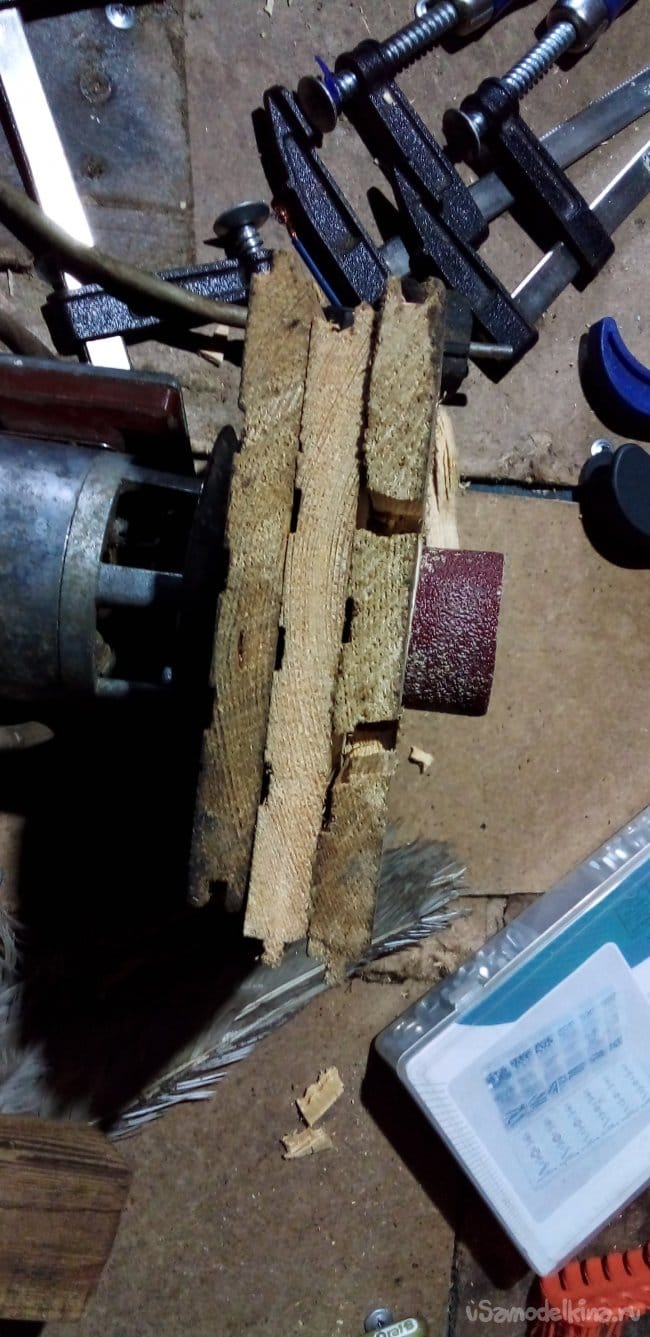

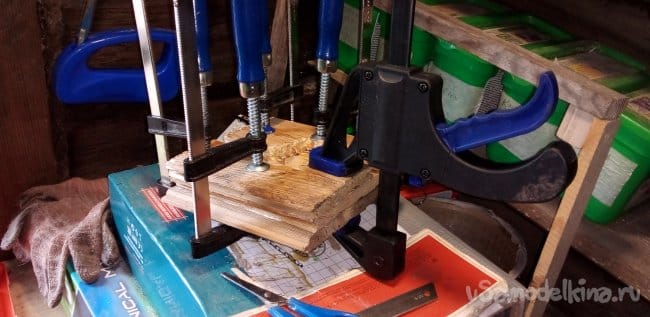

    Склеиваем в пакет на столярный клей.





    И крепим на один саморез.

    Проделываем ножки из горбыля.


    Делаем переднею крышку из фанеры. В ней прорезаем паз для выключателя.

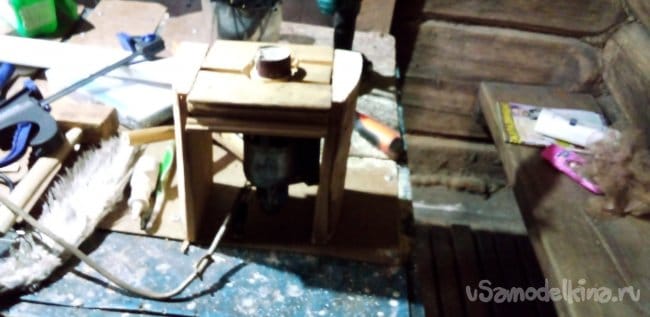

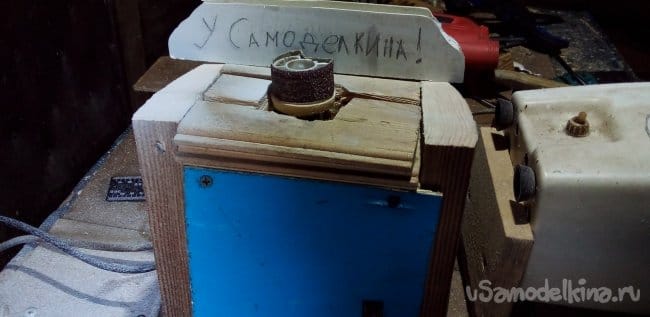

    Привёртываем к столу и проверяем. Работает и это хорошо.

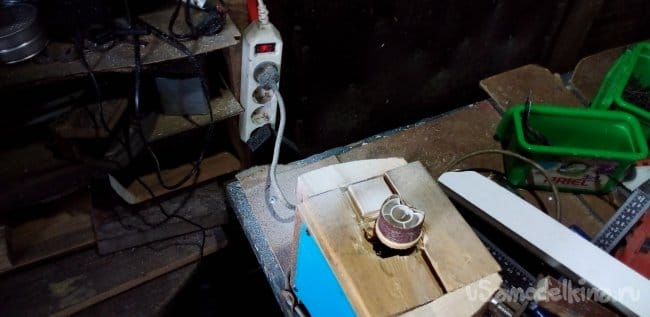

    Вот результат на дереве.

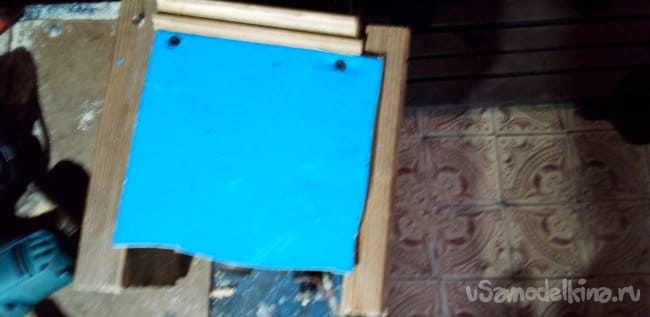

    Вот результат на пластике.




    С вами был тринадцати летний самоделки. Всем пока.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Станок

    Фуфлодельный токарный станок «камикадзе» на базе ... болгарки

    1
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    1
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    1
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 1.0 из 10 (голосов: 1 / История оценок)

    Добавить комментарий

    10 комментариев
    Саид Шахвердиев
    Держу кулачки за самодеятеля))) молодец что сам своими руками делаешь.  Но уж больно колхозняк. Доработай барабан пока на ЧП не попал.
    Korolev
    Dmitrij,
    По форме мой был на такой похож
    Так это же пиндосовский, 115 вольтовый! smile

    Dmitrij
    Цитата: Korolev
    Dmitrij,

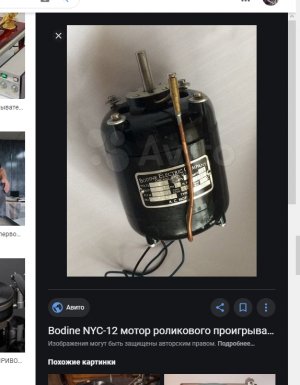

    мотор найти ... от старинного проигрывателя
