Общее описание:
Дисплей модуля состоит из восьми знаков с точкой и является удобным средством для вывода цифровой информации. Он может применяться для визуализация данных в ваших проектах, например, для вывода времени, даты, температуры, таймера и т.д.
Модуль предназначен для отображения 7-сегментных символов, имеет 8 разрядов. У каждого разряда раздельное управление каждым сегментом и одной точкой. Модуль также позволяет управлять яркостью светодиодов.
Для экономии электроэнергии (особенно актуально для мобильных источников питания) модуль может быть переведен в спящий режим. Во время «сна» модуль может принимать и обрабатывать данные.

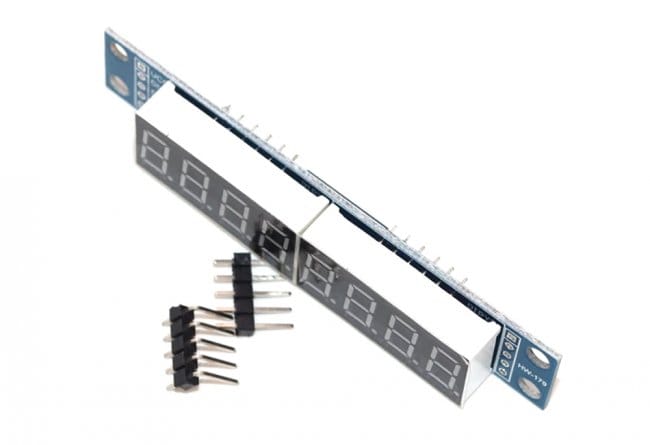

Светодиодные матрицы припаяны к плате модуля.

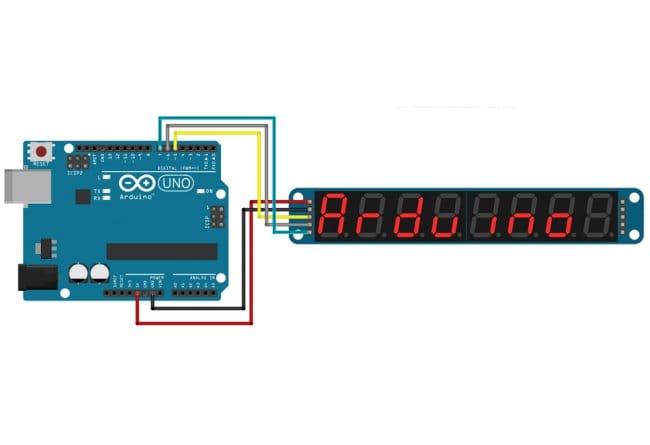

Модуль совместим с Arduino. Управление осуществляется по 3-м линиям. Для упрощения работы с модулем необходимо использовать библиотеку. Как правило, библиотека позволяет упростить работу с дисплеем, имеет набор функций для инициализации дисплея и управления отображением символов.
Каждый разряд отображает цифры или буквы. Однако семью сегментами все буквы правильно отобразить не получится. Но хорошо читается и понимается следующий набор:
- цифры: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 0
- буквы: A, b, c, d, E, F, H, L, P
- спецсимволы: «.», «-», «_», « ».

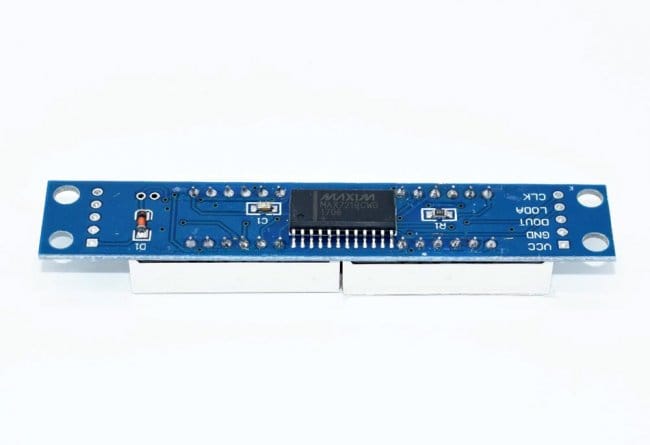

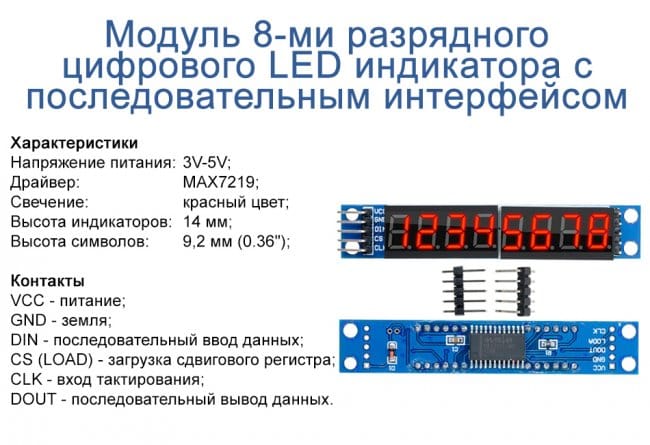

Модуль создан на базе MAX7219 и управляется через SPI интерфейс, поддерживает частоту работы до 10 МГц.
Конструктив позволяет для увеличения количества знакомест объединять последовательно несколько одинаковых модулей.
Пример использования цифрового дисплея можно посмотреть по ссылке: Пример .
Внимание! Модуль не имеет специальной защиты по питанию, поэтому необходимо внимательно следить за полярностью подключения питания. При неправильном подключении чип модуля может быть поврежден.
Комплектация: 1 x модуль, 2 х разъем
Вес: 10 г.
Стоимость: ~74
