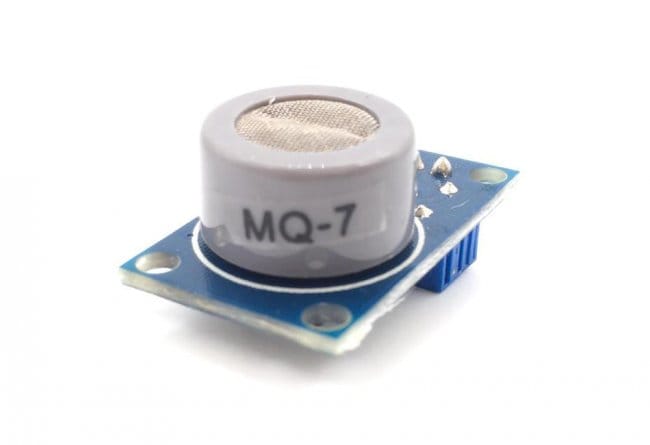

MQ-7 предназначен для обнаружения в воздухе угарного газа.
Принцип действия: при нагреве сенсор датчика вступает в химическую реакцию с окружающим воздухом.
Чтобы показания прибора были корректными, необходимо при первом включении оставить его работать 48 ч. В дальнейшем сенсор после включения будет выходить на стабильные показания через 1-1,5 минуты.
При работе сенсор нагревается - это нормальное состояние.
Выдаваемый аналоговый сигнал пропорционален величине обнаруженного угарного газа. Значение сигнала требует программной коррекции, так как оно зависит от состояния окружающей среды (температура, влажность). Особенно это актуально, если среда использования часто изменяется. Для повышения точности получаемых значений необходимо программно компенсировать отклонения.
Модуль может быть подключен к Arduino.
На практике данный модуль не рекомендуется использовать на критичных участках контроля.

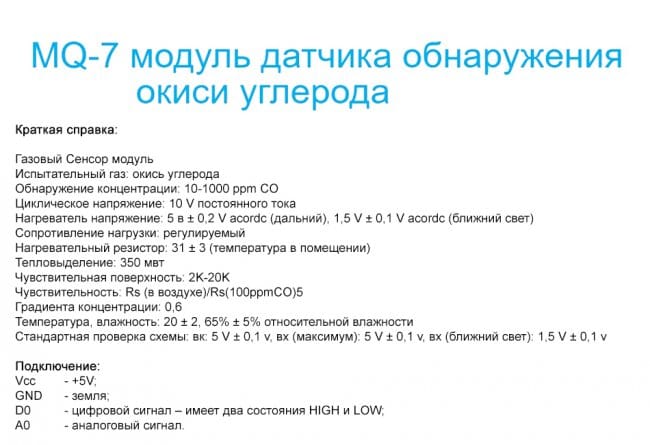

Если значение на выводе A0 ниже установленного порога, то вывод D0 находится в состоянии LOW. При превышении порога он переключается в состояние HIGH.
Порог переключения D0 настраивает производитель. Специально изменять его не требуется, но при необходимости можно повысить или понизить этот порог. Для корректировки порога (изменения чувствительности) смены состояния D0 на модуле установлен подстроечный резистор (потенциомер).
На плате модуля также размещены два светодиода: один указывает на подачу питания по VCC, другой включается синхронно с переходом D0 в состояние HIGH.

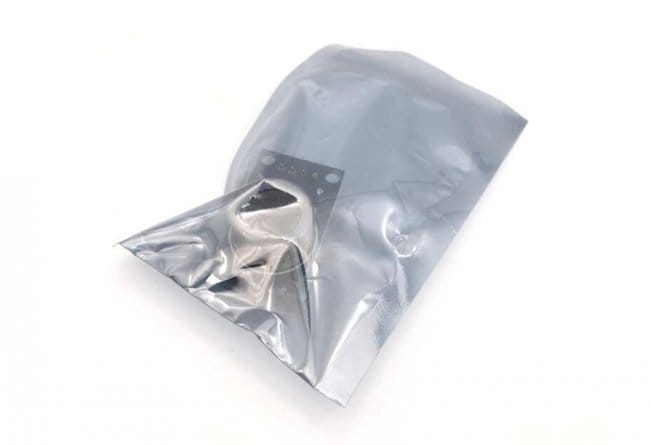

Датчик поставляется в специальной защитном конверте.
Габаритные размеры модуля: 22мм х 22мм х 17мм;
Вес модуля составляет: 5 г.
Стоимость: ~102
