    Работа с ультразвуковым датчиком HC-SR04

    В приведенной статье детально покажу роботу датчика расстояния HC-SR04.
    Платформа на которой будет реализован данный пример ардуино. Пример не использует никаких библиотек. Легко компилируется под любые линейки ардуино. Наглядно показывает процессы формирования и обработки сигнала.
    И так приступим!

    Для начала определим два пина к которым подключим датчик.
    Работа с ультразвуковым датчиком HC-SR04


    Создадим две переменные для хранения данных с датчика, и для последующей работы с ними.



    Конфигурируем порты для подключения датчика и устанавливаем скорость работы серийного порта на уровне 9600 бод/с.

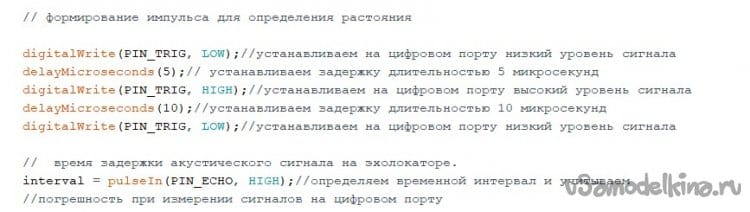

    Здесь показываю как именно формируется сигнал. Это достигается путем подачи кратковременного импульса на соответствующие выходы датчика а потом регистрации отраженного звука на соответствующем входе датчика. Импульс который мы отправим составит 5 микросекунд и по этому на приемном входе датчика у нас время задержки 10 микросекунд. За этот период времени сигнал успеет отправится и прийти в виде отраженного звука обратно в датчик.



    Тогда преобразовываем данные полученные с датчика в расстояние в сантиметрах. Можно и в милях для кого как удобно, но для этого потребуется внести коррективы в код.



    Выводим данные в серийный порт компьютера для наглядности.



    Для корректной работы установим задержку



    Привожу полный листинг программы. Можете его использовать в своих самоделках, код старался привести максимально понятно и подробно. Самый очевидный пример использования в роботах с объездом препятствий или ультразвуковая рулетка как вариант.

    #define PIN_TRIG 12// объявляем пин подключения датчика
    #define PIN_ECHO 11// объявляем пин подключения датчика

    long interval, cm;// объявляем переменную для хранения данных с датчика

    void setup() {// конфигурируем порты программы

      Serial.begin (9600);// настраиваем серийный порт на скорость 9600 бод
      pinMode(PIN_TRIG, OUTPUT);//определяем порт как выходной
      pinMode(PIN_ECHO, INPUT);//определяем порт как входной
    }

    void loop() {// основной цикл программы

      // формирование импульса для определения расстояния

      digitalWrite(PIN_TRIG, LOW);//устанавливаем на цифровом порту низкий уровень сигнала
      delayMicroseconds(5);// устанавливаем задержку длительностью 5 микросекунд
      digitalWrite(PIN_TRIG, HIGH);//устанавливаем на цифровом порту высокий уровень сигнала
      delayMicroseconds(10);//устанавливаем задержку длительностью 10 микросекунд
      digitalWrite(PIN_TRIG, LOW);//устанавливаем на цифровом порту низкий уровень сигнала

      //  время задержки акустического сигнала на эхолокаторе.
      interval = pulseIn(PIN_ECHO, HIGH);//определяем временной интервал и учитываем
      //погрешность при измерении сигналов на цифровом порту

      // преобразовываем время в расстояние
      cm = (interval / 2) / 29.1;//для получения расстояния интервал делим пополам и на константу 29,1

      Serial.print("Расстояние до объекта: ");// выводим в серийный порт надпись
      Serial.print(cm);// пишем в серийный порт вычисленное расстояние
      Serial.println(" см.");// выводим в серийный порт надпись

      // задержка между измерениями для корректной работы скеча
      delay(200);// задержка 200 милисекунд(при желании можно убрать из скетча на работу не повлияет)
    }
    Подборки: Arduino HC-SR04 Датчик

    Простой дешевый высокотемпературный клей-замазка

    Мощный усилитель из блоков и узлов от серийного усилителя

    Добавить комментарий

    6 комментариев
    Lo

    Простой и понятный код, но блин автор какой то перфекционист каждую строку закоментировал. Зато как , а пофигу


    Ramzes360

    Почитал,посмотрел,ничего не понял   xaxa

    wariorjam Автор

    Пример для понимания работы датчка. Если неиспользовать сериал то скорость работы и обьем памяти можно увеличить в разы.

    wariorjam Автор

    В данном примере можно и меньшую скорость ставить, это не приципиально.

    Eig
    filkar2005,

    А сколько нужно? 9600 – стандарт. Ну, 4800 можно установить, а ниже уже большинство современного оборудования не поддерживает.

    filkar2005

    Зачем такая высокая скорость связи по serial, если данные датчика снимаются 4 раза в секунду?
