Микроволновый датчик RCWL-0516 в автомате освещения и сигнализации


Датчики движения выполнены в виде специального электронного прибора реагирующего на движения(перемещения) в его зоне действия а при появлении в этом секторе контроля движущегося объекта выдающий сигнал в виде переключения контактов реле.

Существуют множество разные видов этих датчиков движения. Все они подразделяются по принципу действия. Наиболее распространены микроволновые, инфракрасные, ультразвуковые датчики. У каждой разновидности извещателей есть как свои преимущества так есть свои недостатки. Сравним микроволновые датчики с инфракрасными датчиками. Инфракрасный датчик из за физических причин зачастую дает ложные сработки из за влияния теплового потоков систем отопления и кондиционирования,и также по той же причине неустойчиво осуществляет контроль на улице.

Микроволновый датчик в сравнении с ИК, может иметь намного большую зону контроля и обнаружения и может реагировать на перемещение за легкими стенами, дверями и т.п.. Колебания температуры в помещении не влияет на работу прибора. Этот датчик может срабатывать на малое перемещение человека. Микроволновый датчик можно расположить скрытно - за подвесным потолком, за оконным стеклом, за небольшой перегородкой и т.п.

Этот датчик RCWL-0516 генерирует радиоволны высокой частоты. Вся функциональность радиоволнового датчика основывается на эффекте Доплера. Когда в зоне действия появляется движущийся объект, то отраженная от него частоты волны меняется что приводит к переходу в тревожный режим работы.

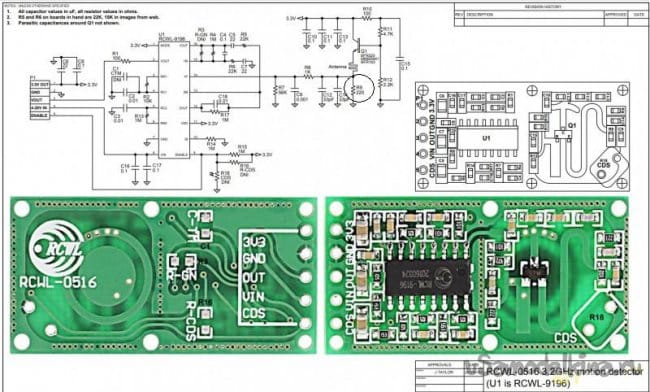

Сам датчик RCWL-0516 представляет собой печатную плату размером 17,3х35,9 мм. Напряжения питания его составляет 4-28В, с током потребления 3мА. Цена его на Алиэкспресс составляет 30-40рублей.
Микроволновый датчик RCWL-0516 в автомате освещения и сигнализации

На базе этого радиоволнового датчика RCWL-0516 можно выполнить автоматическое управление светом наружной территории. Погода влиять не будет вообще потому, что устройство установим внутри помещения или за оконным стеклом в доме.

Перечень инструментов и материалов.
- датчик RCWL-0516 -1шт ;
- реле постоянного тока 12 В -1шт;
- соединительные провода;
- выключатель питания -1шт ;
- транзистор КТ815,817-1шт ;
- монтажная плата ;
- светодиод ;
- выпрямительный диод ;
- подстроечный резистор 500-1000 кОм ;
- резистор 1 кОм-2 шт;
- клеммники ;
- распредкоробка ;
- винты;
- блок питания на 12 В;
-паяльник;
- тестер.

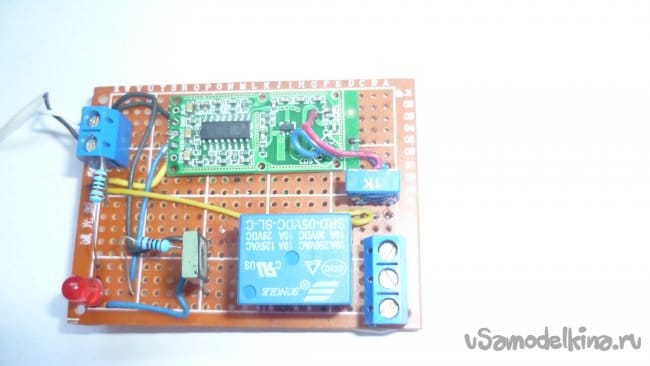

Шаг первый. Распайка схемы на монтажной плате.

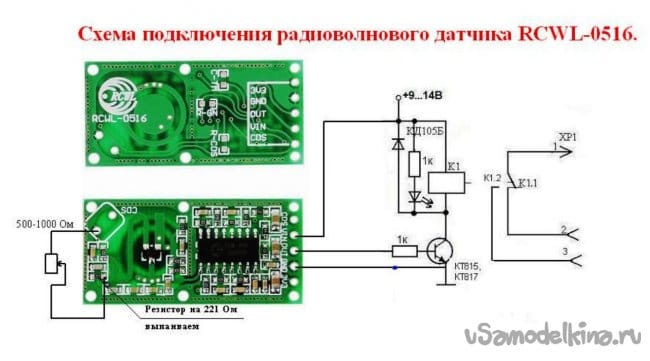

Так как сама плата датчика RCWL-0516 выдает на выходе OUT недостаточное напряжение для прямого подключения реле, то есть есть необходимость добавить ключ на транзисторе КТ815. Параллельно катушке реле припаиваем светодиод для индикации срабатывания и любой выпрямительный диод для подавления импульсов.

Напряжение катушки реле будет зависеть от величины напряжения запитки самой схемы. То есть если вам нужно питать схему с напряжением 5 В и реле ставите 5В. Если напряжение питания схемы -24 В то и реле подбираем с напряжением катушки 24В.

На плате есть контакты для установки дополнительного конденсатора -C-TM(для изменения времени выдержки реле – его емкость рассчитать можно так T=(1/F)*32678)

Собрать эту схему можно как на монтажной плате так и сделать для этого свою печатную плату (в зависимости от ваших желаний и потребностей).


Шаг второй. Настройка и проверка работы.

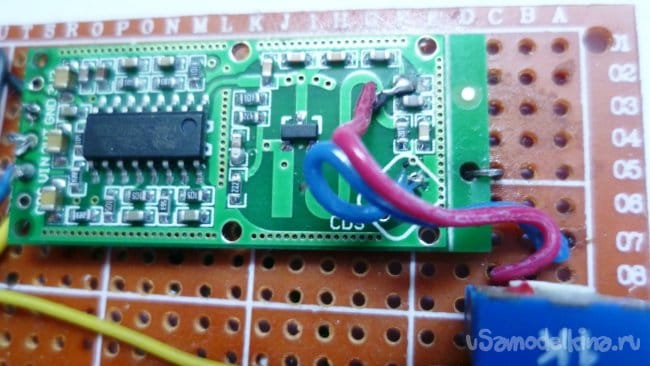

Микроволновый датчик RCWL-0516 имеет расстояние обнаружения объекта около 5 м. В моем случае меня это не устраивало- нужно было иметь дальность три метра. Да и хотелось иметь возможность регулировать пределов зоны работы датчика. Для этого выпаиваем постоянный резистор R9. На его место подпаиваем подстроечный резистор от 500 до 1000 Ом. Теперь этим переменным резистором можно плавно регулировать расстояние обнаружения объекта от 0,1 до 5м.



Шаг третий. Окончательная сборка устройства.

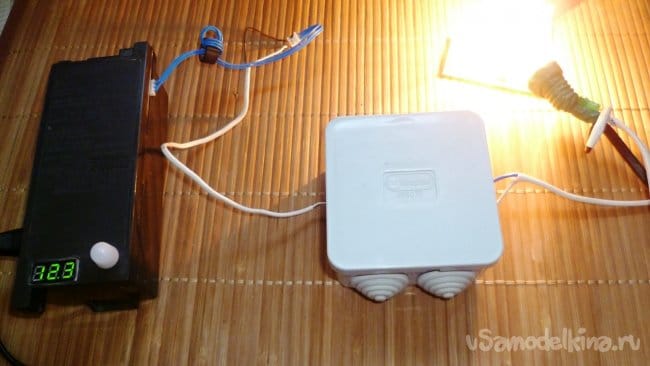

Подключаем к контакту реле лампу на 220 В и настраиваем на нужное расстояние включения тревожного режима устройства.

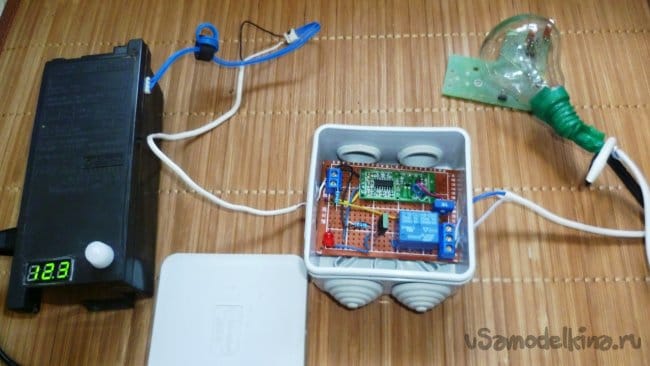

Так как этому радиоволновому датчику не нужна прямая видимость, то его можно поместить в любую подходящий корпус. Я для этого применил пластмассовую электромонтажную коробку. Применение исполнительного реле дает возможность управлять нагрузкой в виде ламп освещения или любых других исполнительных цепей.



На изготовление данного датчика ушло несколько часов времени-доработки минимальные, слесарных работ по изготовлению корпуса самоделки практически нет. Зато имеем самодельный бюджетный, но вполне работоспособный датчик движения.

Данную конструкцию смонтировал для охраны дачи-поставил сам датчик внутри помещения за оконным стеклом. В результате датчик контролирует уличную трехметровую зону перед окном.

Применять радиоволновой датчик RCWL-0516 есть возможность хоть в охранной сигнализации, так и схемах включения освещением, вентиляции, автоматического открывания дверей и в комплексе умного дома.

Процесс проверки и настройки устройства выложен в видео
