Датчик движения на кухню


Привет всем.
Решил сделать датчик движения для включения светодиодной ленты, которая закреплена на кухонном гарнитуре для освещения рабочей зоны.

Очень уж просила супруга.

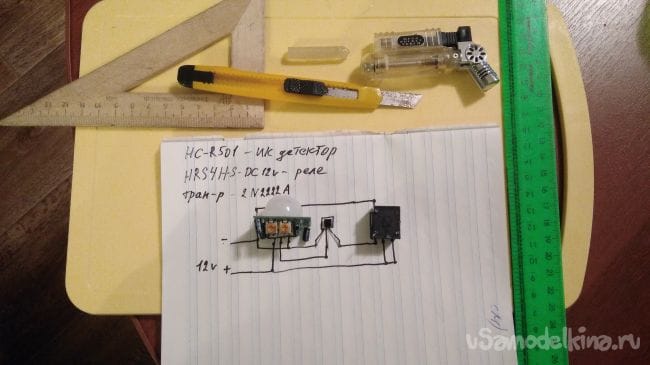

Для этого мне понадобится:
Светодиодная лента 5 м
Блок питания 12В
Датчик движения (ИК датчик SR501)
Реле (реле 12В)
Транзистор 2N2222A
Провода
Пластиковая бутылка
Канцелярский нож
Линейка
Паяльник

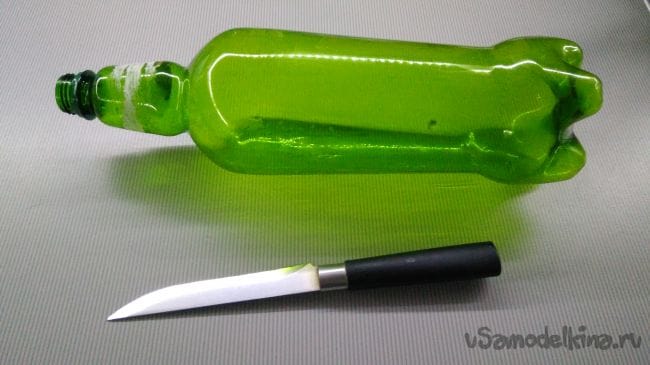

Сначала режем бутылку

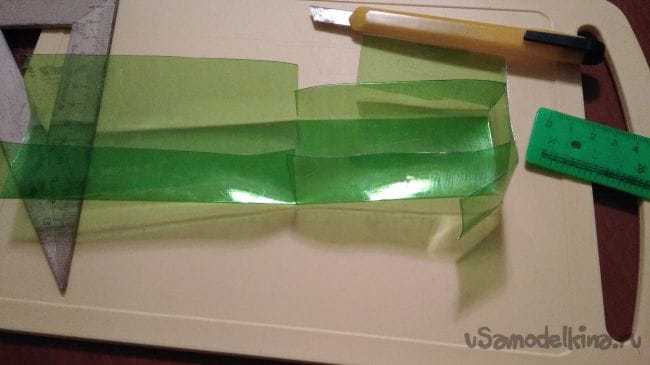

Сгибаем из неё коробочку под размер устройства и клеим горячим клеем

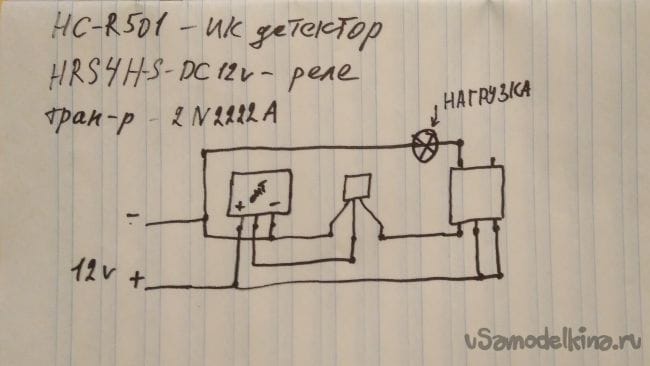

Потом по этой схеме спайваю все детали.

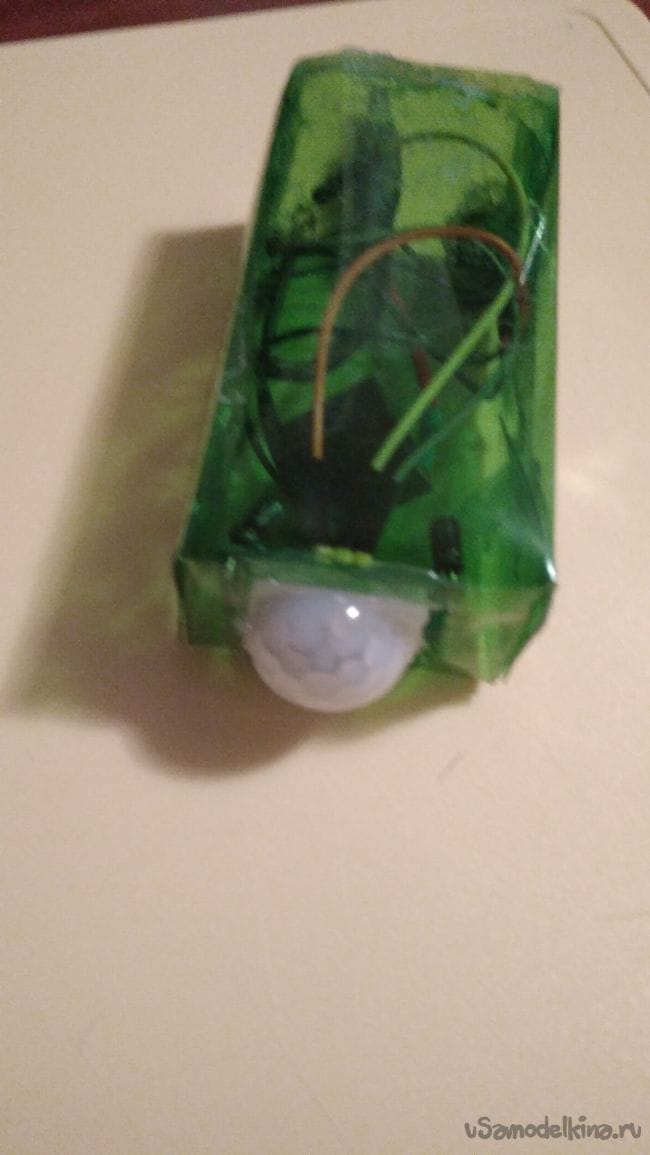

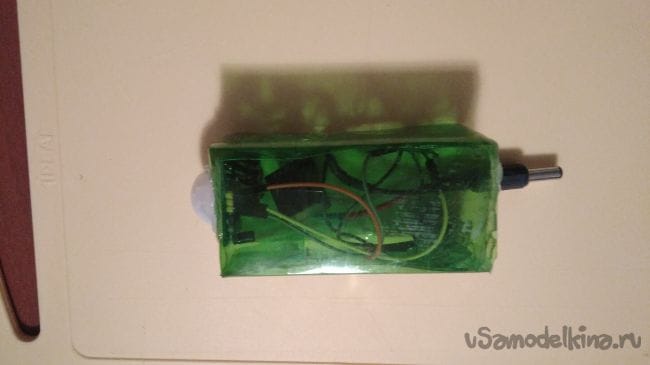

И помещаю в коробочку.

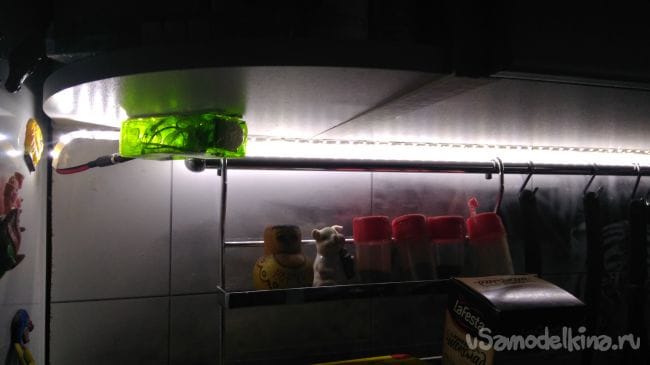

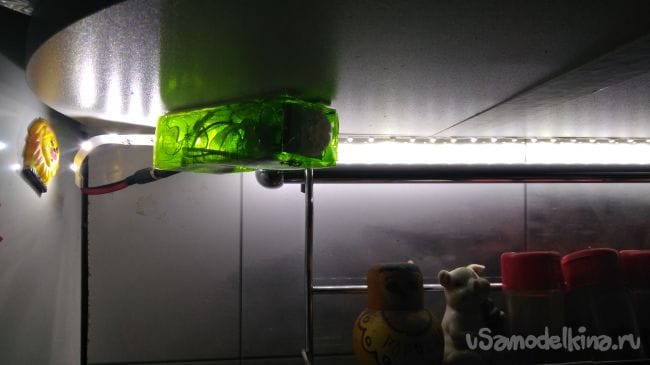

Далее коробку с датчиком закрепляю снизу на верхнем кухонном ящике и подключаю к питанию и ленте.

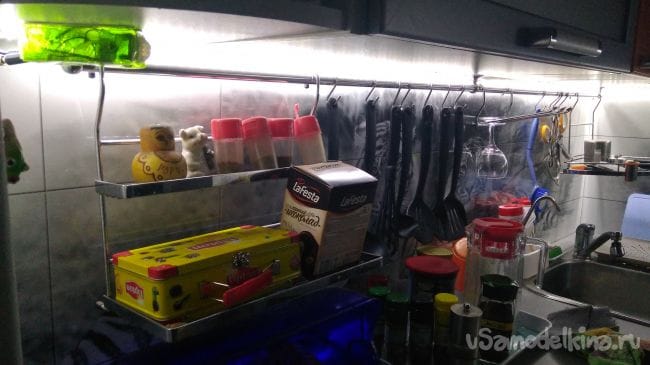

Получилось неплохо. Свет включается сразу при входе на кухню.
На датчике можно отрегулировать время задержки свечения ленты и чувствительность датчика.
Всем спасибо за просмотр.
