Безопасность объектов собственности лишней не бывает. Кто-то надеется на замки, кто-то на сигнализацию. Лучше всего в этой области комплекс мероприятий: замки, сейфы, сигнализации, собака в будке, хорошие бдительные соседи. В данной статье хочу рассказать о реализации локальной сигнализации с использованием датчика движения и сирены.

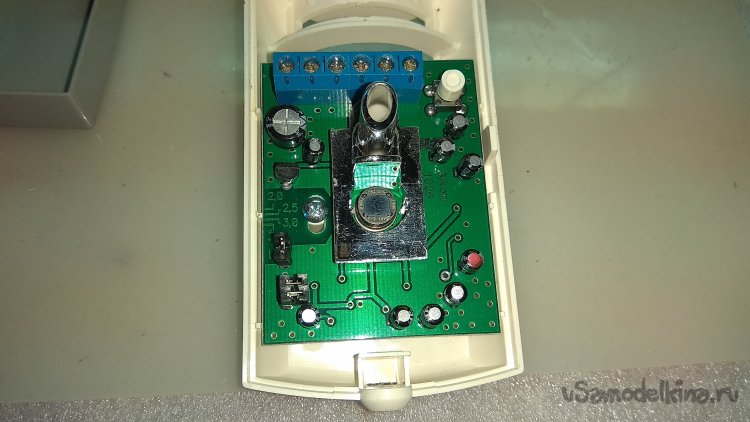

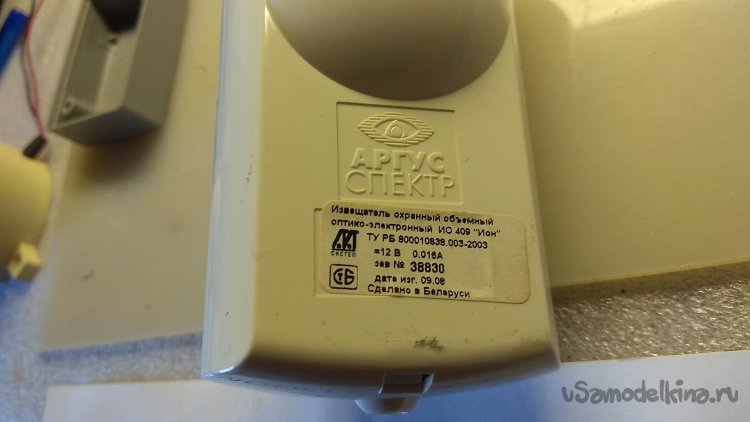

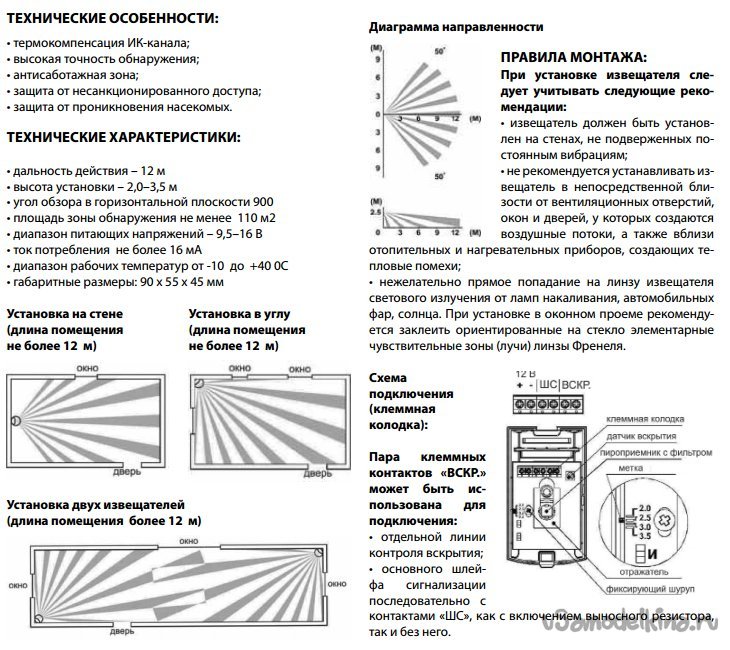

Датчик движения был предоставлен заказчиком, поэтому будем исходить из его наличия и наличия его характеристик. Называется он «Извещатель охранный объемный оптико-электронный ИО409 «Ион».
Напряжение питания извещателя 12В. Есть регулировки чувствительности, угла наклона, отключение индикации срабатывания.

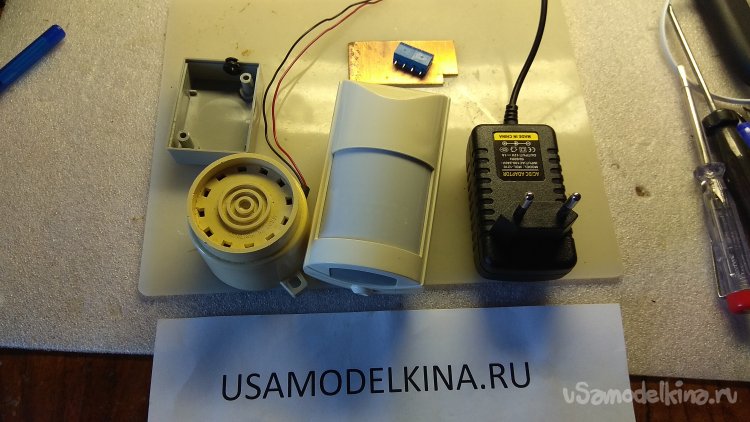

Для самоделки понадобятся:
- Датчик движения.

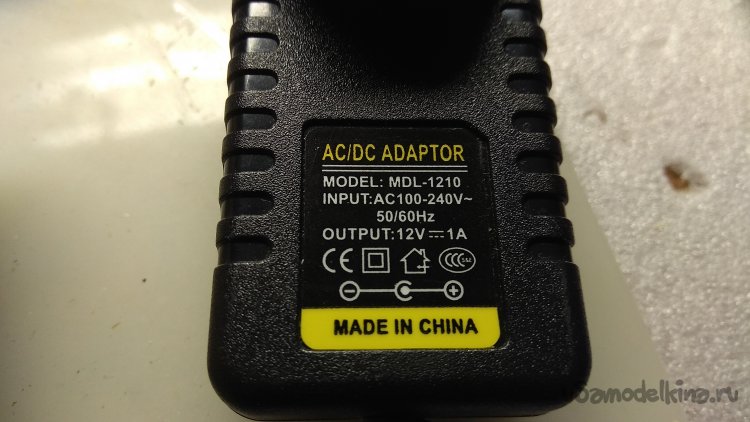

- Блок питания 12В 1А.

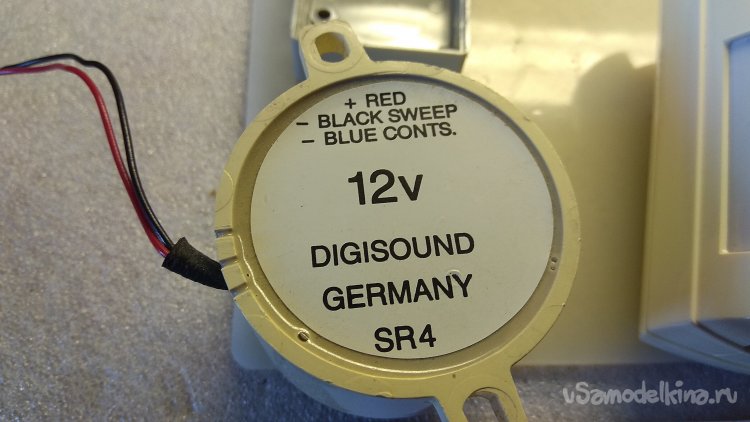

- Сирена с питанием 12В.
- Схема управления сиреной.
Напрямую к датчику сирену, даже маломощную, подключить не получится, так как при срабатывании датчика выходные контакты датчика «ШС» размыкаются, а для включения сирены необходимо ее цепь замыкать. В качестве простейшей схемы управления сиреной можно применить транзистор и резистор. Резистор при размыкании цепи управления откроет транзистор, который включит сирену.

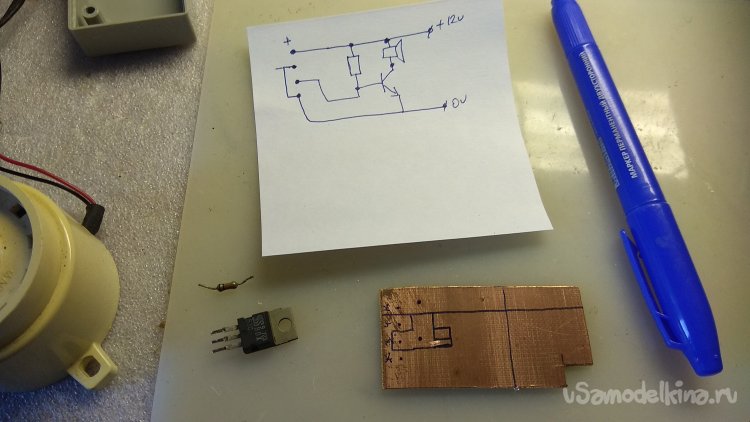

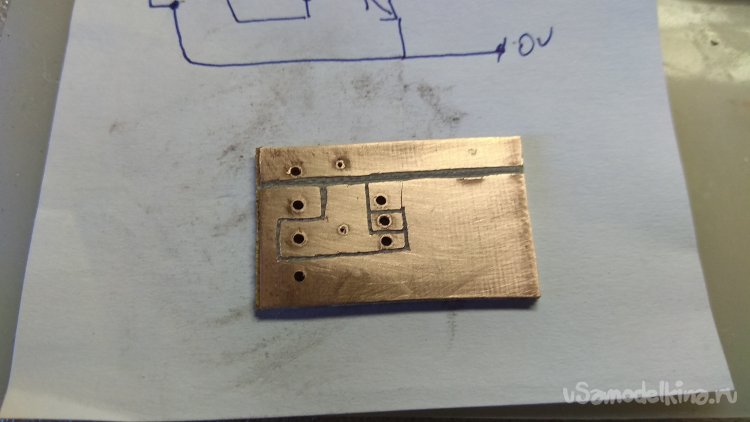

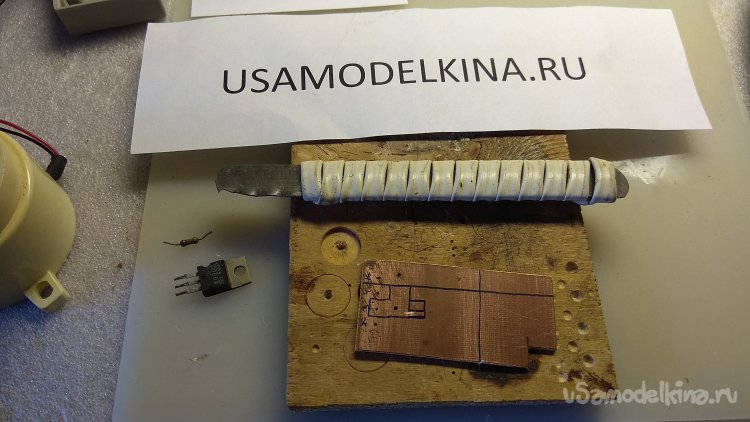

Все же надо купить несколько монтажных плат для облегчения конструирования. А пока воспользовался кусочком фольгированного текстолита и резаком из ножовочного полотна по металлу. Нарисовал маркером линии реза, прорезал линии резаком.
В запасах имеется много разных деталей от игровых автоматов, платы от которых продавались у нас в городе в 90-х годах. Для управления сиреной выбрал достаточно мощный транзистор BDX53C, мало ли что заказчик захочет включать вместе с сиреной.

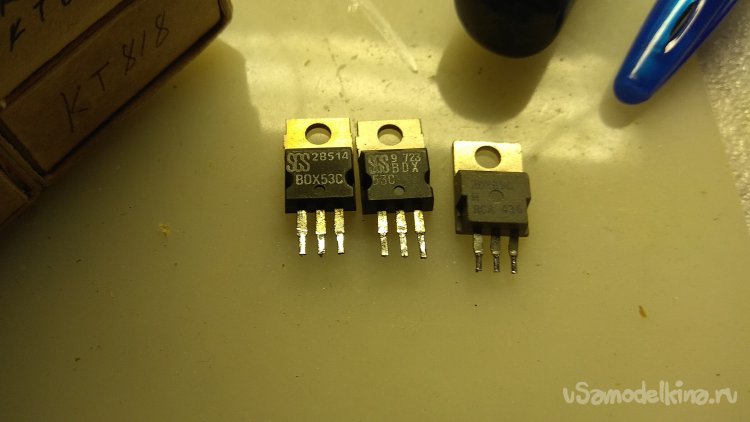

Что примечательно, уже тогда радиодетали подделывали. Вот три разных транзистора:

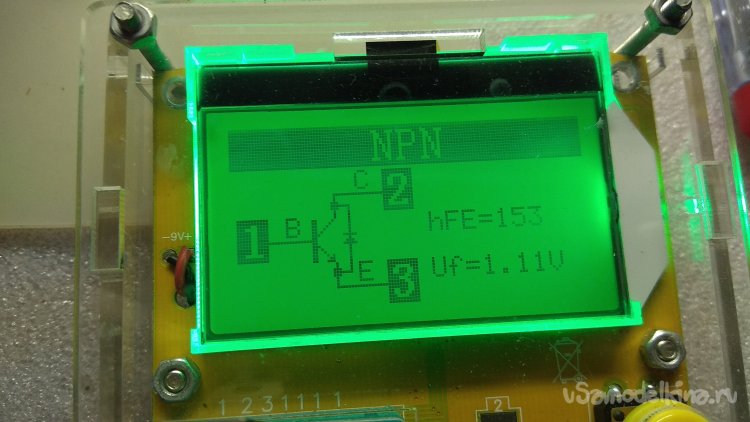

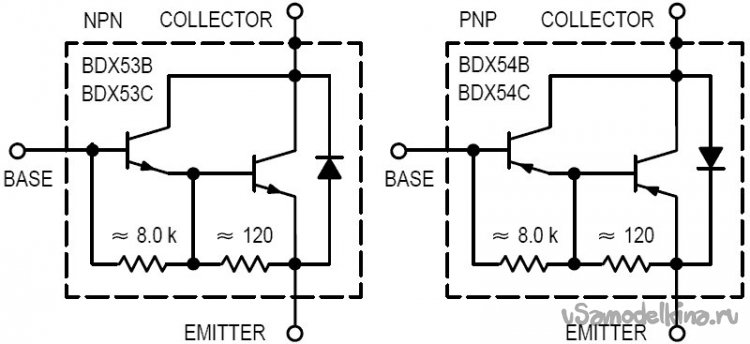

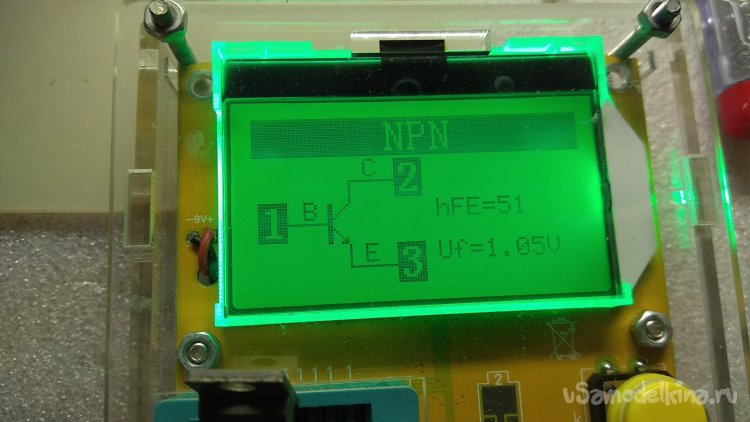

А вот, что они из себя представляют:

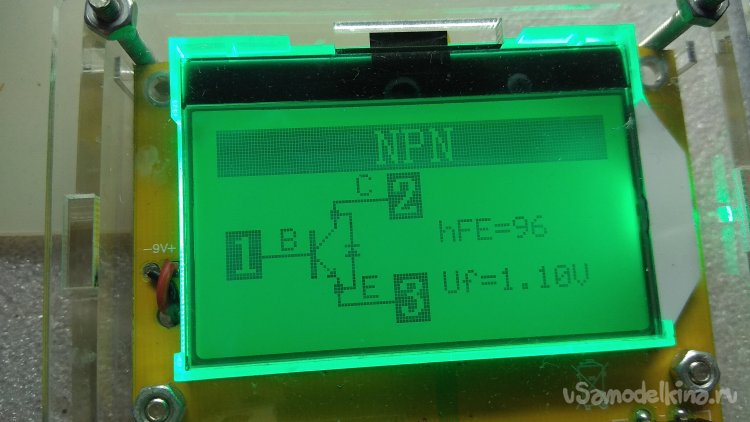

Как видно, правый транзистор - это явная подделка. У него низкий коэффициент усиления по току и нет защитного диода.
Собираем простую схему управления сиреной. Все работает, но есть неприятная особенность. При выходе датчика движения на рабочий режим выходные контакты датчика разомкнуты, что при включении питания приводит к срабатыванию сирены. Датчик выходит на режим секунд 10-15, все это время ревет сирена. Чтобы убрать этот недостаток пришлось схему управления доработать.

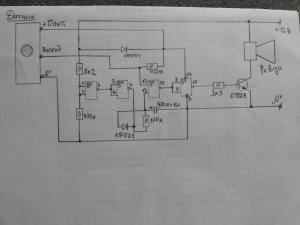

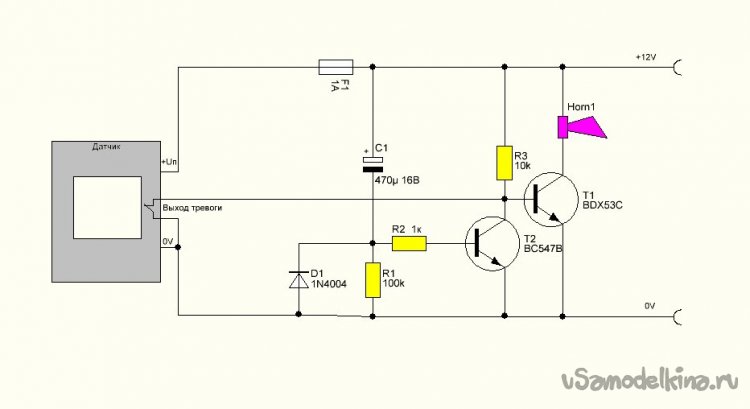

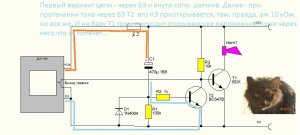

При подачи питания конденсатор C1 заряжается через резистор R1 и через токоограничивающий резистор R2 открывает транзистор T2, пока напряжение на резисторе R1 не уменьшится до напряжения открытия транзистора. Открытый транзистор T2 примерно 30 секунд замыкает выход датчика, и сирена не срабатывает во время выхода датчика на рабочий режим. Диод D1 разряжает конденсатор C1 при отключении питания.

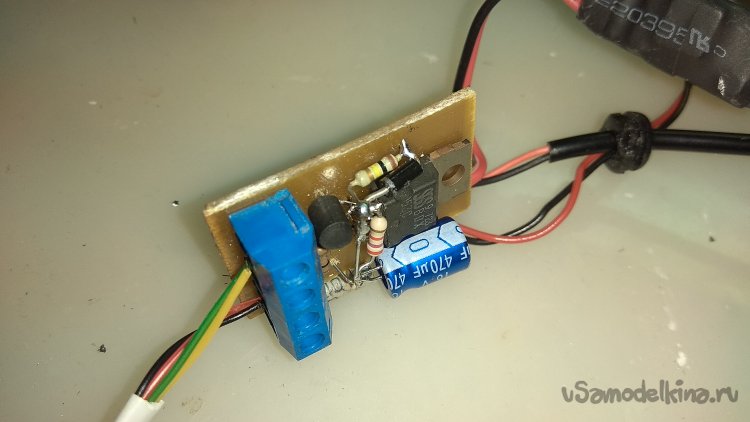

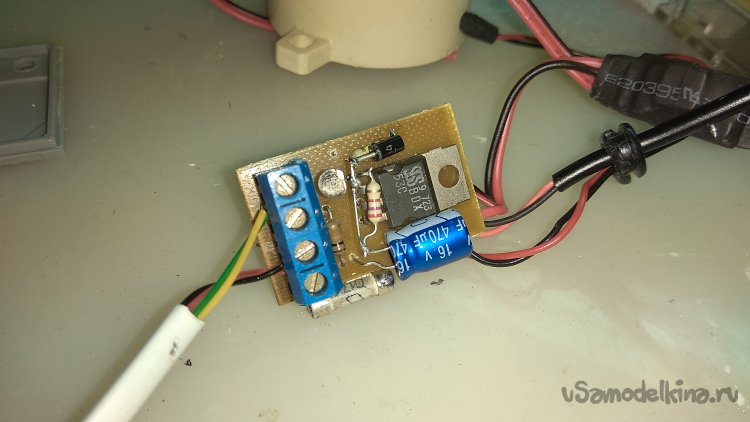

Все дополнительны детали прекрасно уместились на плате, частично навесным монтажем:
Недостаток схемы в том, что при кратковременном отключении питания конденсатор не успеет разрядиться и сирена сработает на время выхода датчика на режим, но этим недостатком вполне можно пренебречь и не усложнять схему.
Установка сигнализации предполагает разнесение датчика от других элементов и скрытие сирены от постороннего взгляда. Сирена достаточно пронзительная, ее локализация в состоянии паники затруднительна. Отключать сигнализацию можно блоком питания, либо, как вариант, можно установить замыкающий контакты "ШС" скрытый включатель. В качестве включателя можно использовать геркон и магнит.
