Общее описание

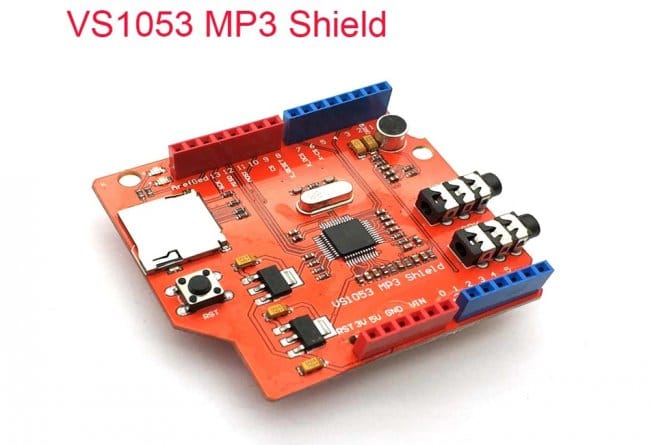

Основа шильда – чип VS1053B от VLSI.
Вы свободно можете применять эту плату в своих проектах.

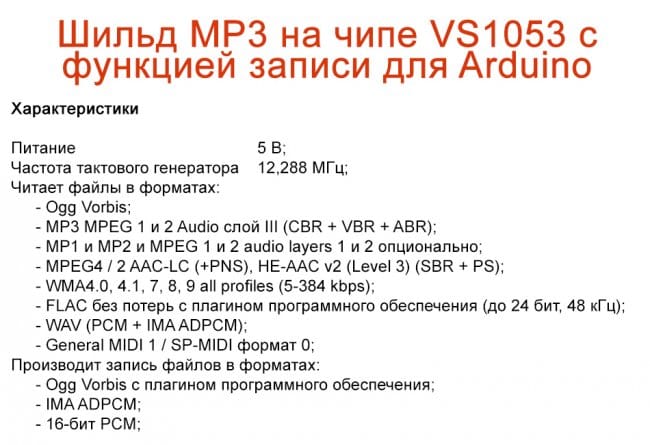

VS1053 - универсальный кодек, декодирующий аудио данные в основных форматах.
В чип встроена функция, которая обеспечивает имитацию расширения звукового пространства, наподобие звучания стерео колонок в комнате.
Также модуль имеет функцию записи звука.

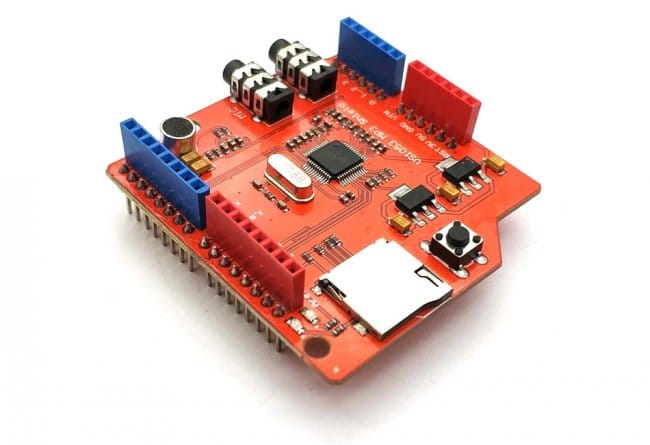

Плата может работать с tf-картами. Для этого у нее предусмотрен соответствующий слот.

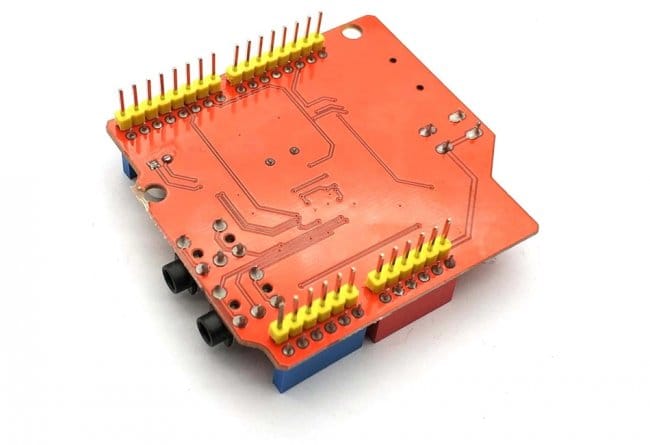

Плата выполнена в формате Arduino Uno. На обратной стороне платы расположены контактные группы для стыковки с Arduino Uno. Модуль просто устанавливается в контактные площадки шильда микроконтроллера.
Однако плата может быть использована и с другими микроконтроллерами.
Плата поддерживает карты памяти до 16 Гб.
Количество каналов - 2.
Данный модуль проектировался в основном для проигрывания MP3, поэтому для работы с MIDI-realtime необходимо в программу добавить загрузку в VS1053 «заплатки».
В магазинах на Aliexpress продаются модули на VS1053/1053B без каких-либо сопроводительных документов и схем. Поэтому схемы и порядок подключения необходимо искать самостоятельно. При этом в некоторых библиотеках встречаются ошибки, которые на позволяют использовать все заявленные функции. Читайте форумы и находите актуальные библиотеки.
Тем не менее, этот вариант исполнения модуля является наиболее функциональным.
При покупке модулей с другой компоновкой и реализацией на VS1053/VS1053B обращайте внимание на отзывы.
Ссылка на библиотеку: пример библиотеки
Пример проекта: ссылка на пример проекта
Даташит: ссылка

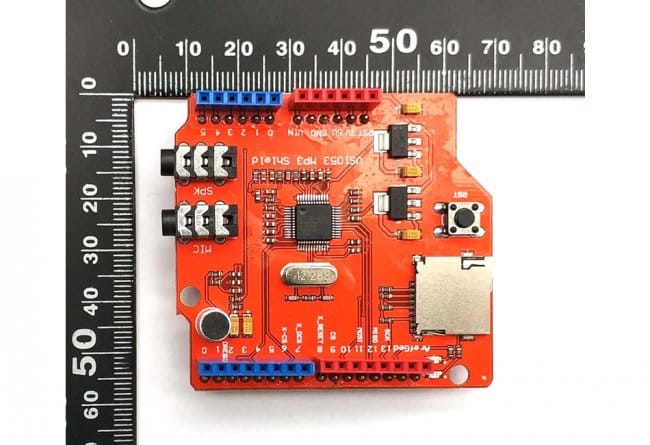

Габариты: 55 мм × 20 мм × 55 мм
Стоимость: ~560
