Описание:
Модуль датчика предназначен для бесконтактного измерения расстояний до объекта.

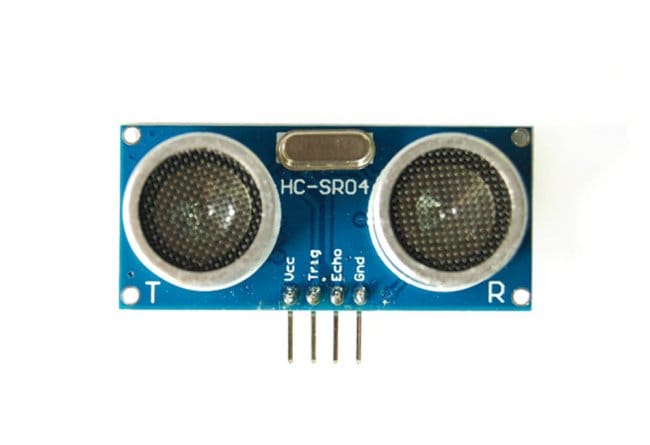

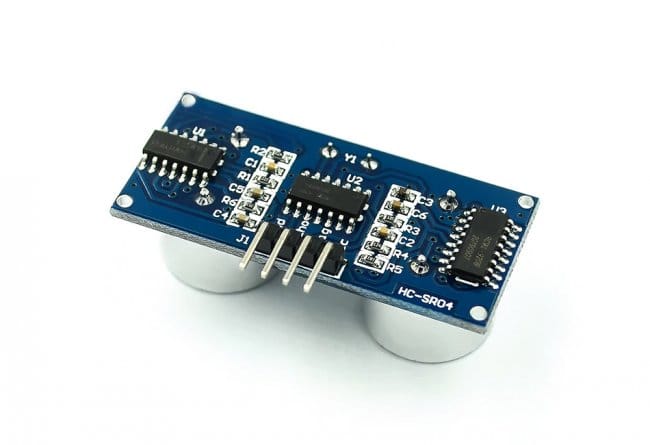

На плате размещены два сенсора. Один (с меткой «Т» - трансмиттер) является передатчиком ультразвуковых волн, другой (с меткой «R» - ресивер) - приемник отраженной волны. Между датчиками распаян кварцевый генератор. Частота кварца - 27 МГц.
Вы можете использовать модуль в Ваших проектах Arduino: в интерактивных игрушках-роботах, в самодельных устройствах для определения препятствий и расстояния до предметов и даже сделать "левитатот".

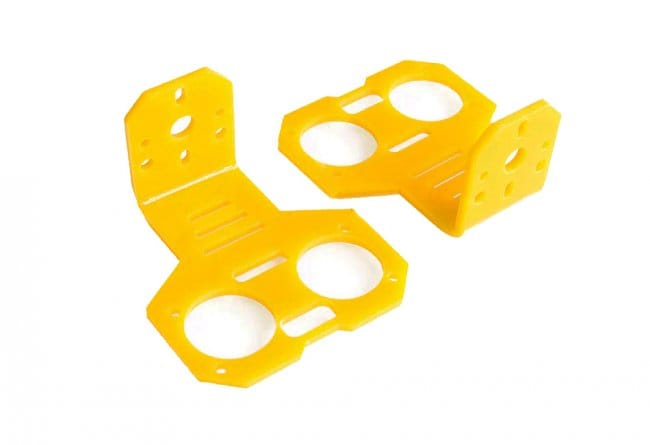

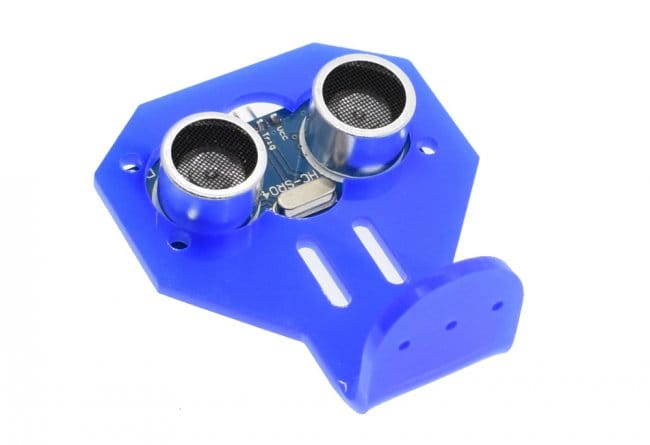

Модуль может поставляться с пластиковым креплением.
Принцип работы:
Датчик формирует ультразвуковой сигнал и ожидает его отражение от предмета. При этом он может измерять расстояния от 0,02м до 4м.
Показания датчика не подвержены влиянию солнечного света и электромагнитного излучения (шумов). Благодаря этому он обеспечивает достаточную точность и стабильность измерений.
Следует иметь в виду, что датчик может не корректно определять расстояния до тканей или тонких предметов.
Для среды Arduino IDE есть несколько библиотек, упрощающих работу с модулем, например, Ultrasonic и NewPing. Вы можете найти и скачать их с официальных сайтов разработчиков.
Ссылки:
Даташит на датчик Вы можете посмотреть по ссылке.

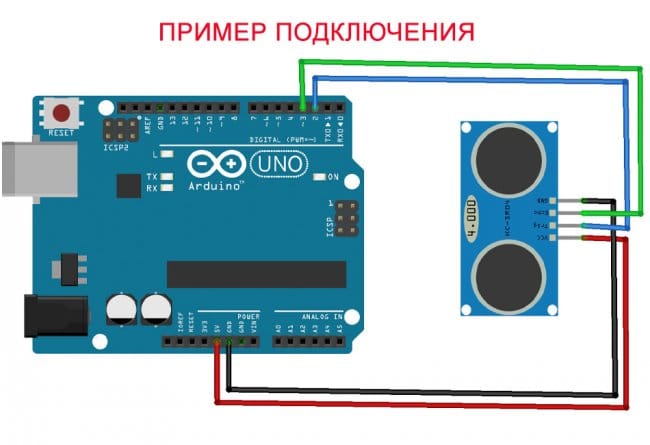

Пример подключения и описание работы.
Пример и описание библиотеки NewPing.

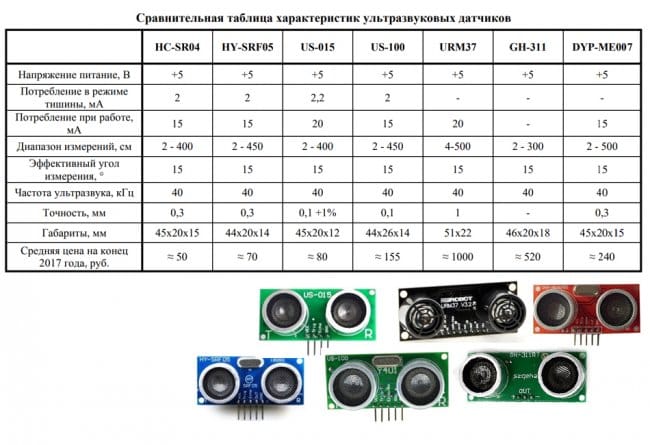

Аналоги:
Кроме описываемого модуля существуют и другие аналоги, характеристики которых отличаются незначительно. Однако данный модуль является одним из самых дешевых.
Примечание:
Данный модуль не является точным измерительным прибором и рекомендован к применению только в любительских целях.
Вес: 10 г

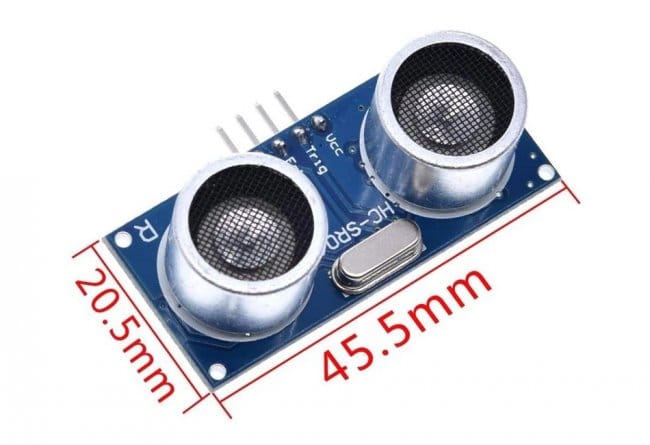

Размер: 45x21 мм (Д x Ш)
Стоимость: ~60
