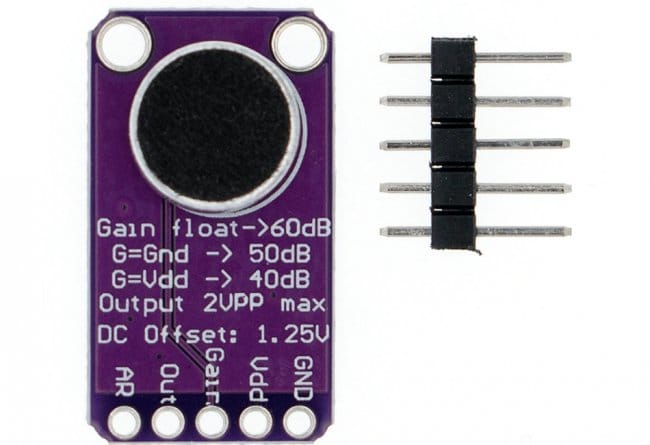

Это - модуль, который имеет микрофон, малошумный предварительный усилитель с регулируемым усилением.
Модуль часто применяется самодельщиками при создании акустических приборов, караоке, устройств связи, также используется в датчиках звукового контроля в системах охраны и т.д.

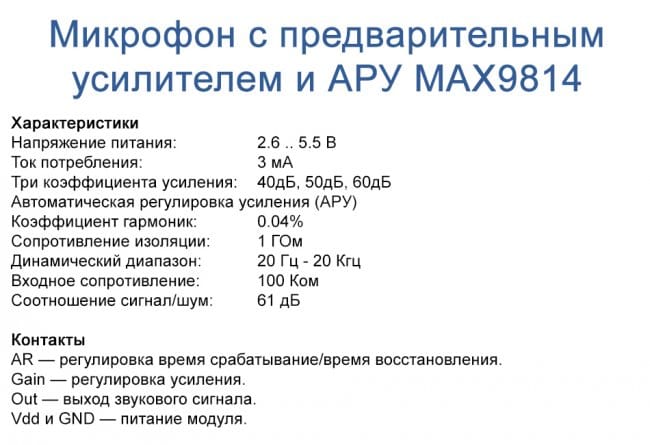

Чип MAX9814 энергоэффективен (потребление тока от 3,1 до 6 мА) и имеет автоматическую регулировку шумов.
Принцип работы:

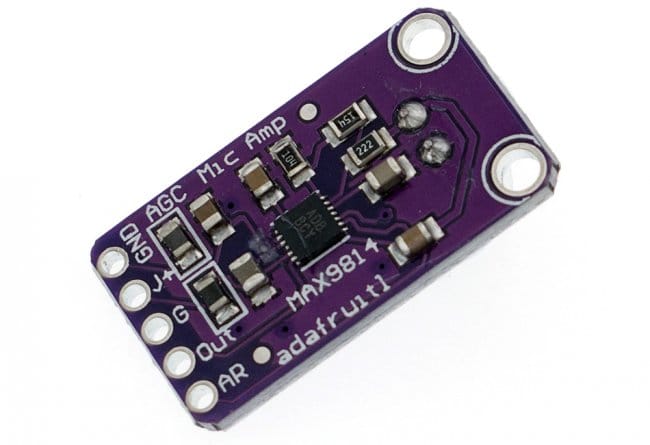

В модуль встроен электренный микрофон и предварительный усилитель. По сравнению с другими аналогичными платами у этой встроена система АРУ. Т.е. схема может сама снижать или, наоборот, увеличивать уровень сигнала при избыточной или недостаточной громкости.

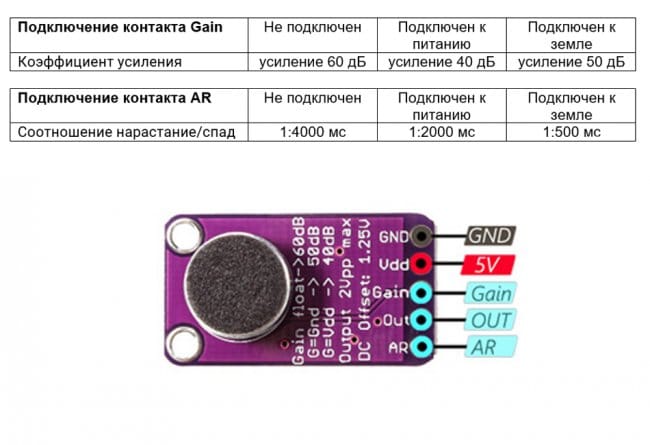

С помощью контакта GAIN можно регулировать "Максимальное усиление". Максимум достигается при отключенном GAIN. Если контакт замкнуть на GND, то значение усиления будет 50дБ. Минимальное значение достигается подключением GAIN к контакту питания (+).
Отношение нарастание/спад по умолчанию составляет 1:4000мс и может быть изменено подключением контакта AR к VDD или GND.
Модуль может быть использован в Ваших проектах, особенно там, где часто меняется громкость звука. При использовании режима АРУ Вам не придется вручную подстраивать усиление.

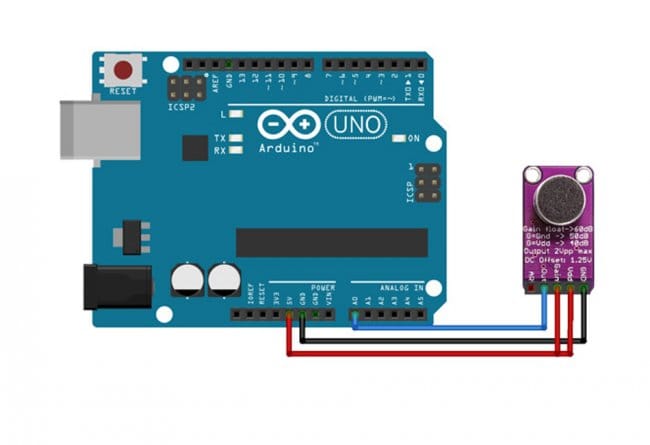

Подключение платы к микроконтроллеру производится обычно по трем контактам: Vdd (“+”), GND (“-”) и OUT (к аналоговому входу).
Ссылки:
Даташит на микросхему Вы можете посмотреть по ссылке.
Аналоги:
Существуют и другие аналогичные электронные модули, но данный модуль - один из самых популярных и оптимальных по критерию цена/качество.
Вес: 10 г

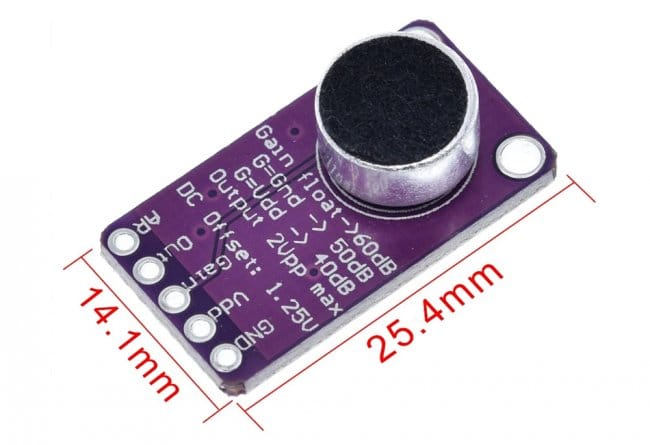

Размер: 26мм x 14мм x 5мм
Стоимость: ~100
